DR. DISH HOME Handleiding

ONDERDELEN EN SPECIFICATIES

PRODUCTSPECIFICATIES
Productopslag Afmetingen: 48" x 32" x 78" (L x B x H)
Productgewicht: 270 lbs

TOEPASSELIJKE NORMEN
ASTM F2276-10
Standaardspecificatie voor fitnessapparatuur

SPECIFICATIES VOEDING
Stroomingang: 115Vac @ 7A of 230Vac @ 4A
Frequentie: 50/60 Hz
Uitgangswaarde: 24Vdc, 350W
LET OP: Neem bij gebruik van een 230V-stopcontact contact op met de fabrikant voordat u de machine aansluit.

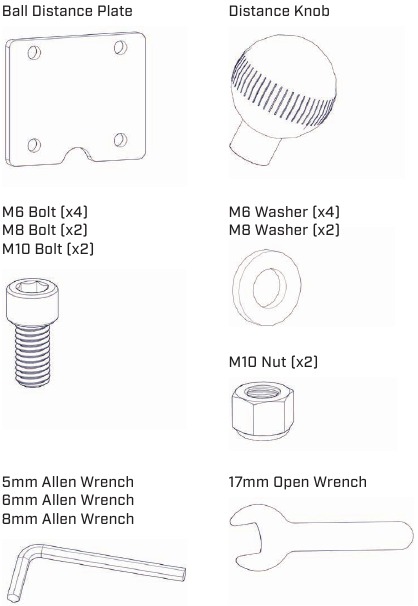

ONDERDELEN IN DE DOOS

Verwijder alle verpakkingskabelbinders die de teller, de balgoot en de netpalen vastzetten voor gebruik. Een draadsnijder kan handig zijn.

ONDERDELEN OP HET NETFRAME

Verwijder alle verpakkingskabelbinders die de teller, de balgoot en de netpalen vastzetten voor gebruik. Een draadsnijder kan handig zijn.

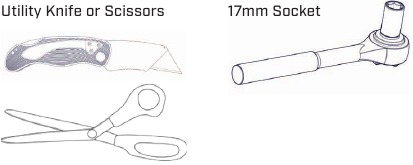

HANDIGE HULPMIDDELEN

ONDERDELEN KWIJT OF MISSEN? Neem contact met ons op via drdishbasketball.com/service

INITIËLE INSTALLATIE

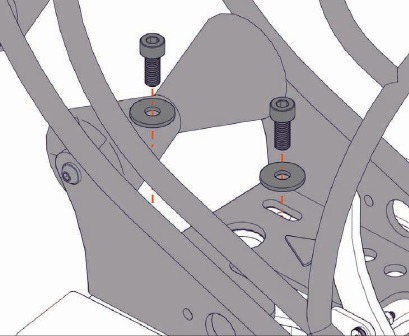

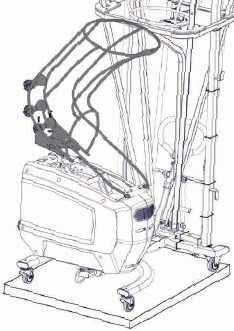

BALTOEVOER BEVESTIGEN

1. Bevestig de baltoevoer terwijl de machine nog op de pallet staat.

2. Installeer de baltoevoer met behulp van twee sluitringen en twee M8-bouten met de 6 mm inbussleutel.

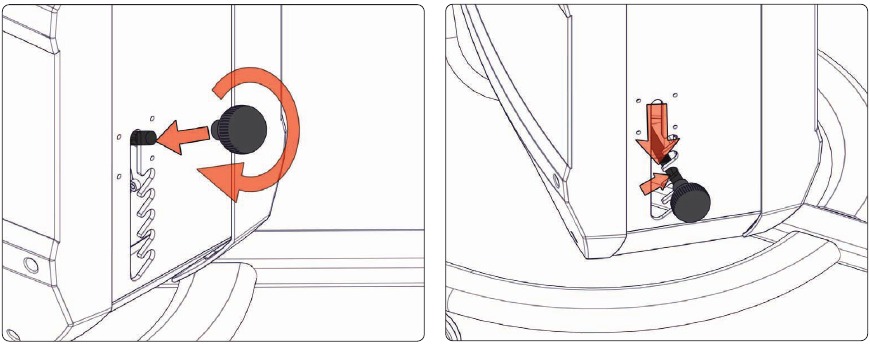

BALAFSTANDSKNOP BEVESTIGEN

1. Bevestig de balafstandsknop aan de schroefdraad.
2. Draai met de klok mee om vast te draaien en verplaats de hendel naar de onderste positie.

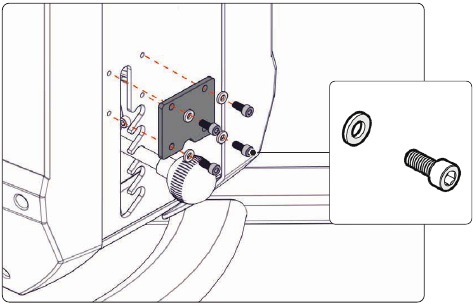

PLAAT BEVESTIGEN

1. Bevestig de plaat met behulp van vier sluitringen en vier M6-bouten met de 5 mm inbussleutel.

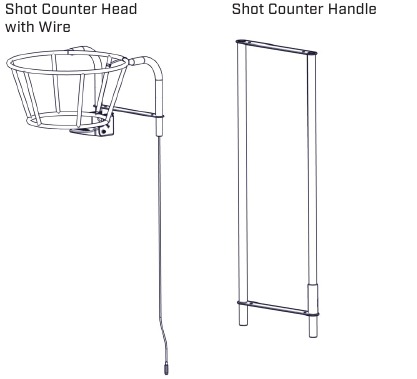

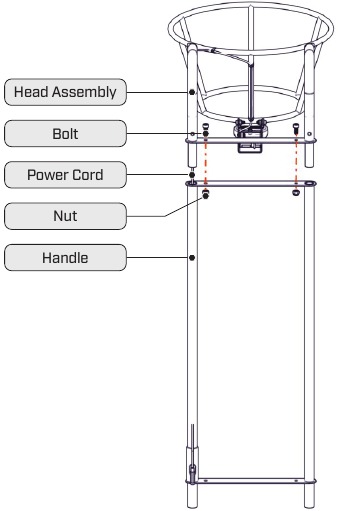

MONTAGE SHOTTELLER

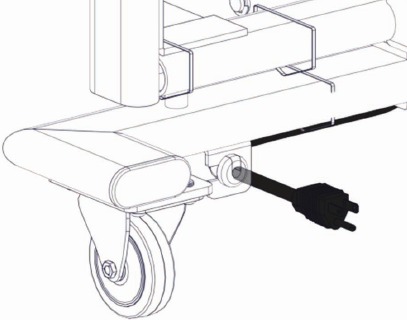

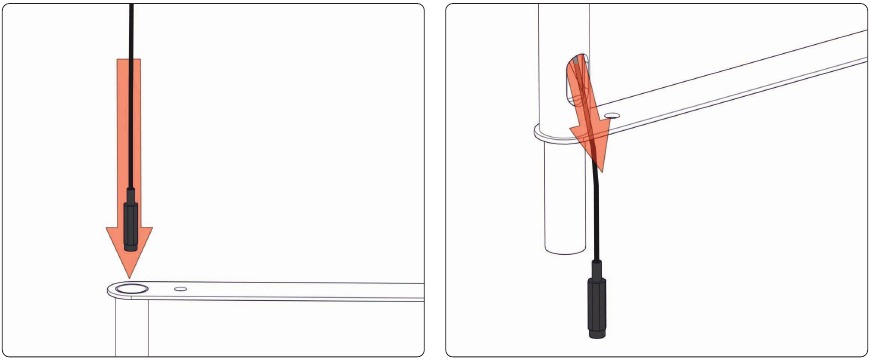

VOEDINGSKABEL ROUTEN

1. Steek het netsnoer in de buis van het handvat en laat het uit het onderste ovale gat komen.

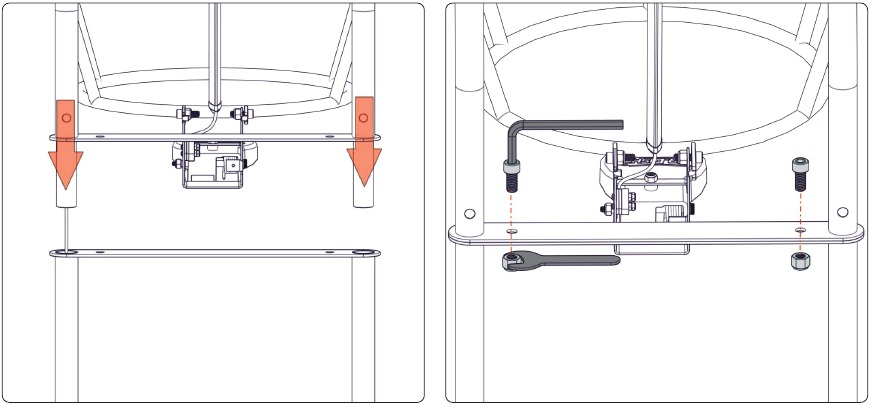

AANEENSCHUIJVEN EN -BOUTEN

1. Steek de hoofdassemblage in het handvat.
2. Bout samen met behulp van een 8 mm inbussleutel en een 17 mm steeksleutel.

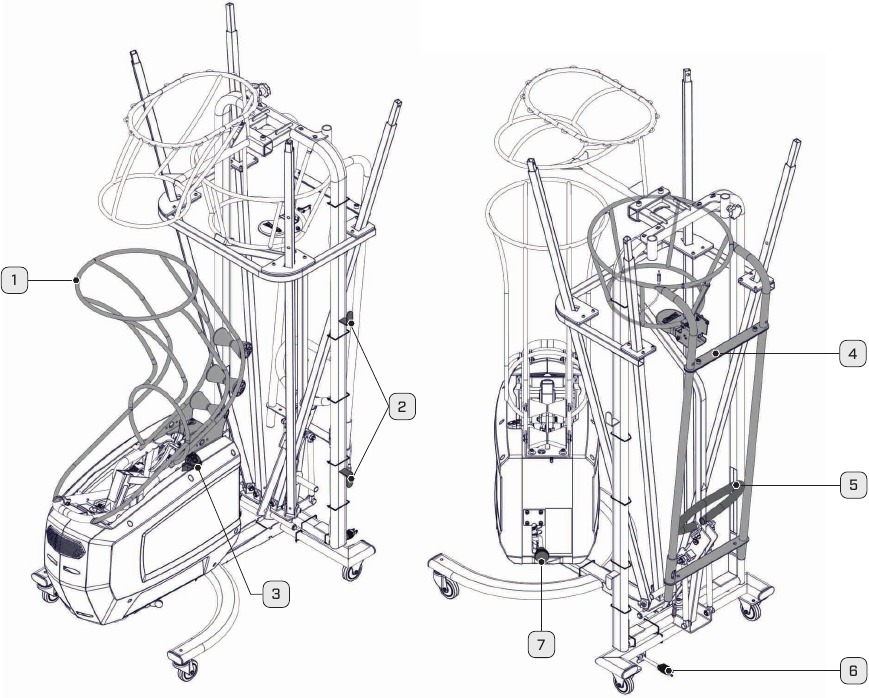

LOCATIES FUNCTIES

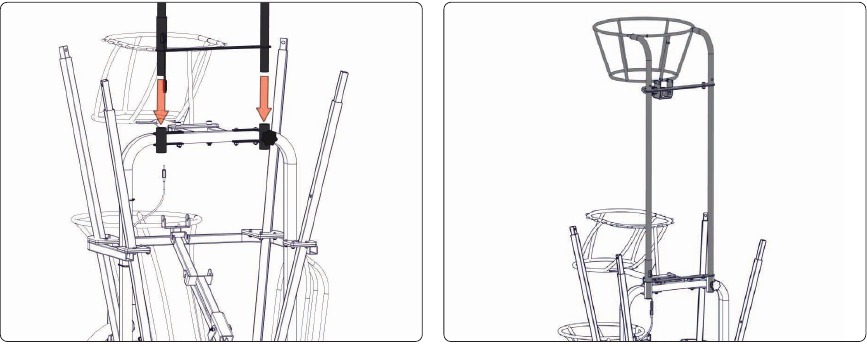

INSTALLATIE SHOTTELLER

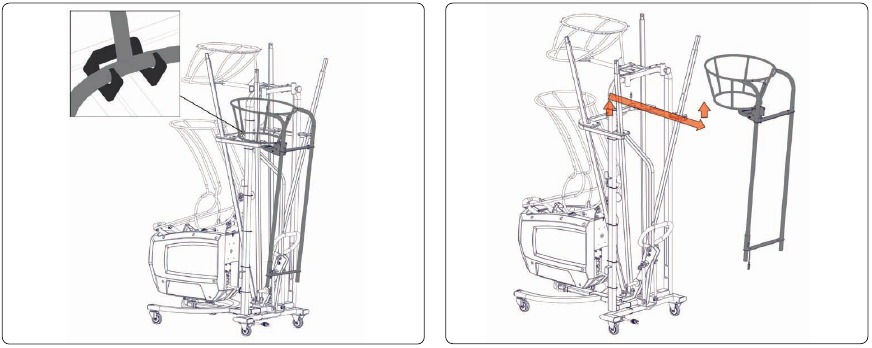

SHOTTELLER VERWIJDEREN

1. Verwijder de shotteller van het frame. De shotteller rust op haken.
   TIP: Til omhoog en naar buiten om te verwijderen.


PLAATS OP FRAME

1. Plaats de shotteller op het frame. De shottellerkorf moet naar voren wijzen.

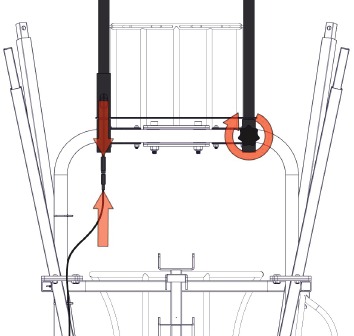

BEVESTIG EN SLUIT AAN

1. Draai de knop handvast aan en duw de stekkers stevig in elkaar.


NETSYSTEEM

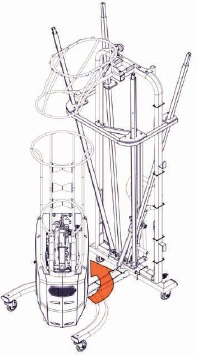

DRAAI MACHINE

LET OP: De machine moet minstens 45° in beide richtingen worden gedraaid om schade te voorkomen.

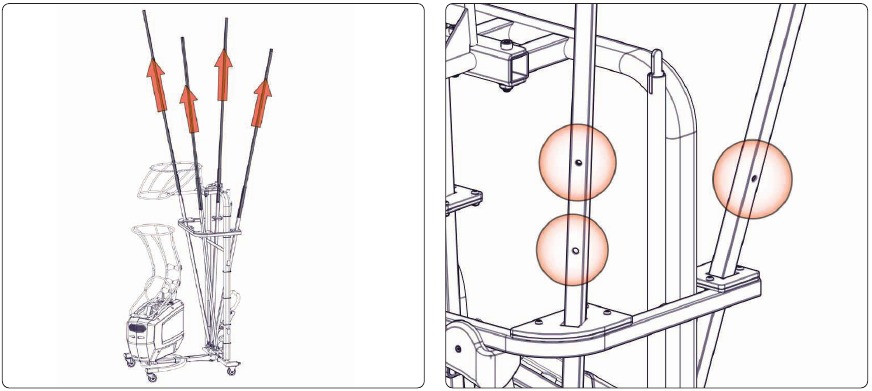

PALEN UITSCHUIEVEN

1. Zorg ervoor dat het net niet aan het frame blijft haken. Schuif alle vier de palen uit totdat ze vastklikken.

   LET OP: Het net heeft een hoge en lage instelling. Gebruik de hogere instelling voor langere spelers en driepuntsworpen.

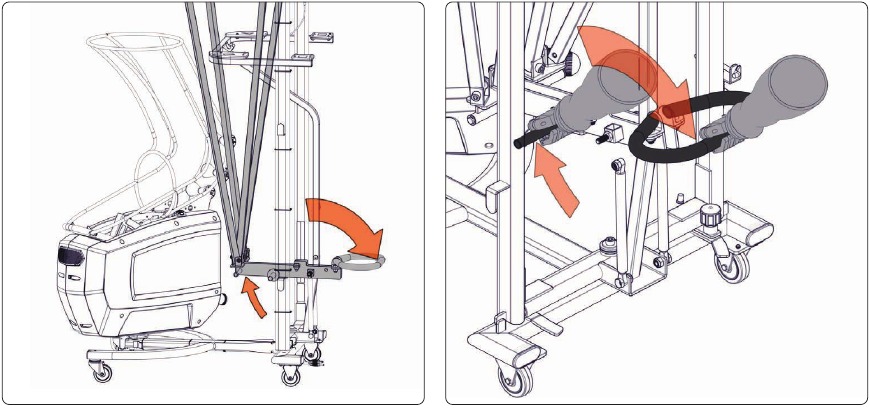

NET OMHOOGBRENGEN

1. Gebruik beide handen om de hendels met de klok mee te draaien om het net omhoog te brengen.

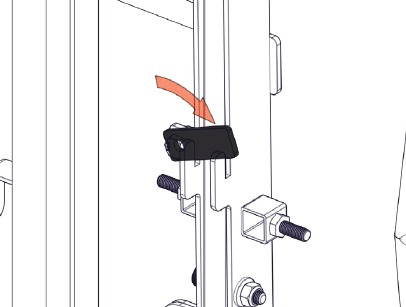

BEVESTIGEN

1. Klap de veiligheidsvergrendeling omlaag om het net in de omhoogstaande positie te vergrendelen.

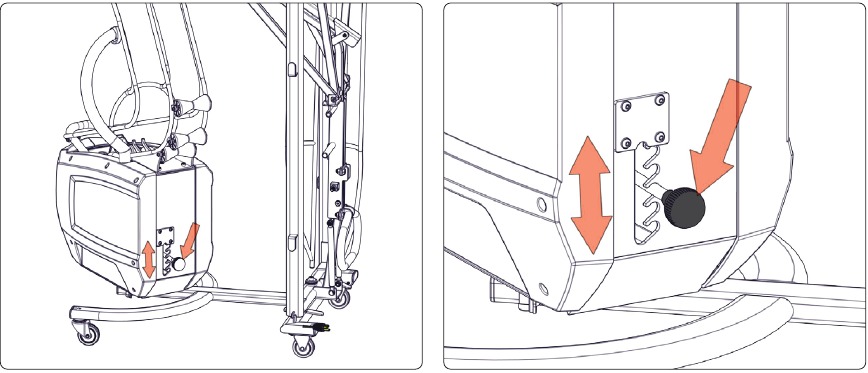

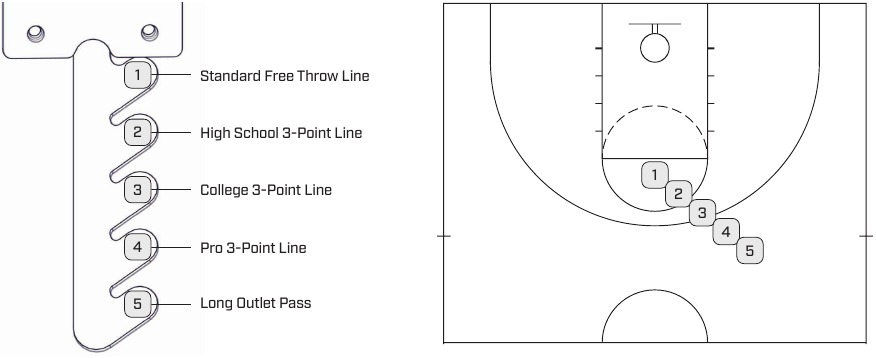

WERPAFSTAND AANPASSEN

AFSTANDSBEDIENING VERPLAATSEN

1. Duw de knop op de afstandsbediening omlaag om een andere ballanceerafstand te kunnen selecteren.
   LET OP: De afstand varieert afhankelijk van de lengte van de speler.



TIPS VOOR PLAATSING OP HET VELD

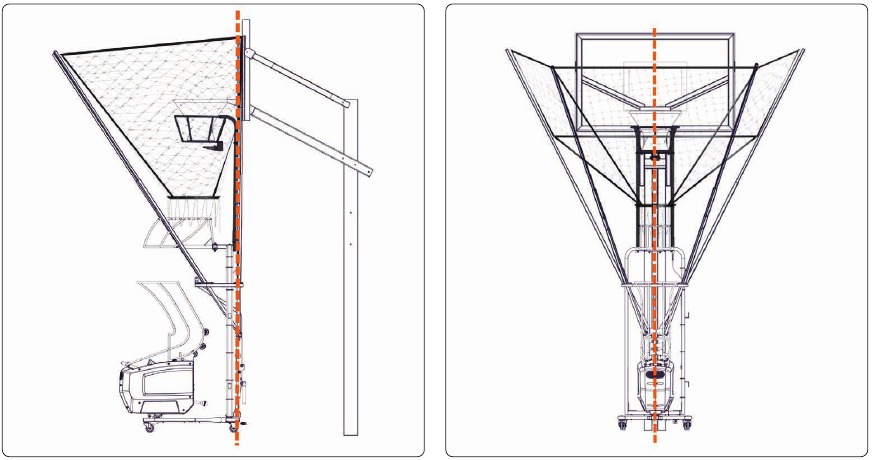

MACHINE POSITIONEREN

Plaats de Dr. Dish™-machine onder de ring totdat de achterste netpalen gelijk liggen met de voorkant van het bord. Centreer het frame van de machine met het midden van het bord.

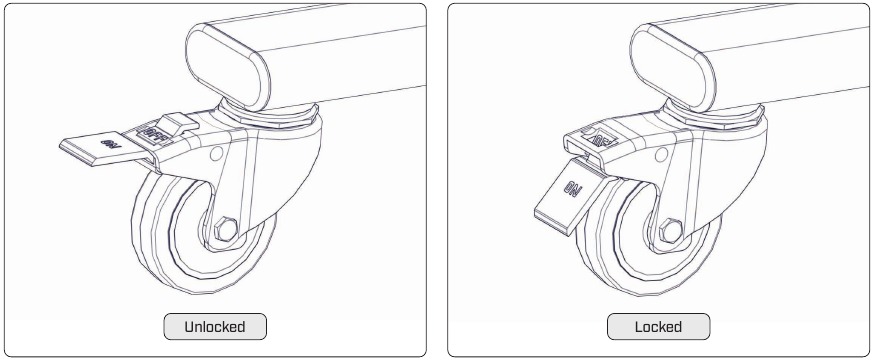

WIELEN VERGRENDELEN

Vergrendel het wiel om te voorkomen dat de machine beweegt.

KLAARSTOMEN VOOR DE WORKOUT

VERLENGKABEL GEBRUIKEN OM AAN TE SLUITEN

Gebruik een verlengkabel om aan te sluiten en in te schakelen. Bevestig de verlengkabel stevig aan de connector onder de machine. De aan/uit-hoofdschakelaar bevindt zich onder het netframe. Dit product vereist een type W-verlengkabel die is gecertificeerd en geschikt is voor ten minste 120 V. Minimale aardgeleider van 14 AWG.

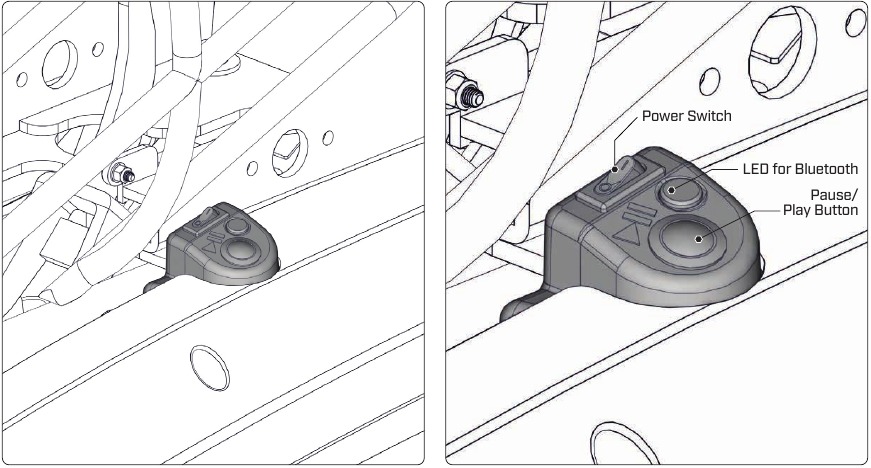

INSCHAKELEN EN VIA BLUETOOTH VERBINDING MAKEN MET DE MACHINE

Dr. Dish™ Home vereist het gebruik van de Dr. Dish™ Player App en maakt verbinding via Bluetooth. Zoek naar Dr. Dish™ in Google Play of de App Store om te downloaden. Zet de aan/uit-schakelaar in de aan-stand (|) om in te schakelen. Gebruik de app om via Bluetooth verbinding te maken. Een knipperende led geeft aan dat Dr. Dish™ Home niet is verbonden. Een continu brandende led geeft aan dat Dr. Dish™ Home is verbonden.

STATISTIEKEN BIJHOUDEN & TEAMBEHEER

EEN DR. DISH™-ACCOUNT MAKEN

HET PROFIELMENU OPENEN
Nadat u de machine op een stopcontact hebt aangesloten om deze in te schakelen, ziet u een navigatiebalk aan de linkerkant van het scherm. Tik op het profieltruitje-pictogram om het menu voor het maken van een account te openen.

EEN ACCOUNT MAKEN
U kunt een account maken met behulp van een e-mailadres. Volg de aanwijzingen op het scherm om uw gegevens in te voeren om uw account aan te maken. Met dit account kunt u:

• Uw schietstatistieken opslaan en bijhouden tijdens het gebruik van de machine.
• Inloggen op tms.drdishbasketball.com om teams te beheren, workouts aan te passen en toegang te krijgen tot extra functies.

DE DR. DISH™ PLAYER APP DOWNLOADEN
Laat uw spelers de Dr. Dish™ Player App downloaden uit de App Store of Google Play. Ze kunnen een account aanmaken in de app of op de machine en de app helpt hen om doelen te stellen, de voortgang te bekijken en meer, rechtstreeks vanaf hun mobiele apparaat.

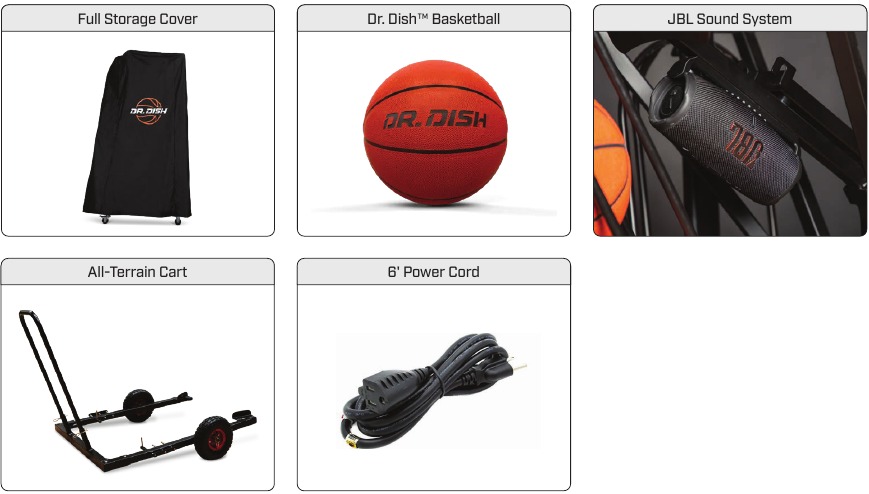

ACCESSOIRES

Voor prijzen en bestellen, ga naar: DRDISHBASKETBALL.COM/ACCESSORIES

PROBLEEMOPLOSSING

Na intensief gebruik kan het net uitrekken. Span het net aan door overtollig elastisch koord door het frame te voeren, van voor naar achter aan elke kant. Voer het overtollige door de koordstoppers. Knip overtollig koord af met een schaar.
Om ervoor te zorgen dat elke pass consistent is, moet u ervoor zorgen dat u goed opgepompte basketballen gebruikt. De machine werkt het beste met 4 tot 5 basketballen.
Als u denkt dat u een onderdeel mist of vragen hebt over de installatie of het gebruik, neem dan contact op met het Dr. Dish™ Support+-team via drdishbasketball.com/service.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

ERNSTIG LETSEL KAN OPTREDEN TIJDENS HET GEBRUIK VAN DIT PRODUCT. LEES EN VOLG ALLE PRODUCTWAARSCHUWINGEN EN INSTRUCTIES GRONDIG VOORDAT U VERDER GAAT.
LEES DE GEBRUIKSAANWIJZING VOOR EEN VOLLEDIGE LIJST MET BELANGRIJKE INSTRUCTIES VOOR HET VEILIGE EN JUISTE GEBRUIK, ONDERHOUD EN OPSLAG VAN DIT PRODUCT.

1. Dit is geen speelgoed en is bedoeld voor gebruik door of onder toezicht van volwassenen.
2. Vermijd contact met bewegende onderdelen. Houd handen, vingers en andere lichaamsdelen uit de buurt van mogelijke knelpunten om het risico op ernstig letsel te voorkomen.
3. Controleer of alle riemen, pennen, sloten, bevestigingsmiddelen en andere veiligheidsvoorzieningen op hun plaats zitten voor gebruik.
4. Probeer niet het basketbalbord te verplaatsen, de hoogte aan te passen of in te klappen terwijl dit product in gebruik is.
5. Zorg ervoor dat er voldoende ruimte is aan alle kanten van dit product. Wees voorzichtig bij het lopen, rennen of springen onder of rond dit product.
6. Omdat dit product metalen onderdelen bevat, mag u nooit basketballen of in de buurt van dit product staan tijdens een storm of als u donder of bliksem opmerkt.
7. Gebruik dit product niet met metalen netten, gebruik alleen nylon of polyester netten.
8. Gebruik dit product niet onjuist of voor doeleinden waarvoor het niet bedoeld is.
9. Wijzig of verander geen enkel element of onderdeel van dit product.
10. Warm altijd voldoende op en overbelast de gebruiker niet met een trainingsprogramma.
11. Gebruik alleen de aanbevolen of verkochte hulpstukken van de fabrikant.
12. Niet buiten laten staan of blootstellen aan regen of vocht.
13. Om de verbinding te verbreken, zet u alle bedieningselementen uit en haalt u vervolgens de stekker uit het stopcontact.
14. Verwijder de elektrische kabel die aan het basisframe van de machine is bevestigd niet.
15. Pak de stekker vast om de stekker uit het stopcontact te halen. Trek de stekker niet uit het stopcontact door aan het snoer te trekken.
16. Haal de stekker uit het stopcontact wanneer deze niet in gebruik is en voor onderhoud of reiniging.
17. Gebruik de machine niet als deze op enigerlei wijze is beschadigd, zoals een beschadigd elektrisch snoer of stekker, nadat de machine defect is geraakt, is gevallen of op een andere manier is beschadigd. Neem contact op met de fabrikant voor onderzoek, reparatie of om een elektrische of mechanische aanpassing te maken.
18. Zie "Onderhoud". Als verder onderhoud nodig is, neem dan contact op met de fabrikant.
19. Deze machine is voorzien van een aardverbinding voor uitsluitend functionele doeleinden.
20. De Dr. Dish™ kan door één persoon op een vlakke en egale ondergrond worden verplaatst. Als u op een helling beweegt, worden twee personen aanbevolen.
21. De Dr. Dish™ moet worden gebruikt op een stevige, vlakke ondergrond.

LET OP
DIT IS GEEN SPEELGOED EN IS BEDOELD VOOR GEBRUIK DOOR OF ONDER TOEZICHT VAN VOLWASSENEN.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, HAALT U DE STEKKER UIT HET STOPCONTACT VOOR REINIGING OF ONDERHOUD.

AARDINGSINSTRUCTIES

Dit apparaat moet worden geaard. In geval van storing of defect biedt aarding een pad met de minste weerstand voor de elektrische stroom om het risico op elektrische schokken te verminderen. Dit apparaat is uitgerust met een snoer met een aardingsgeleider voor apparatuur en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale codes en verordeningen. Een onjuiste aansluiting van de aardingsgeleider van de apparatuur kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien als u twijfelt of het apparaat correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet. Verwijder nooit de aardingspen van de stekker. Als deze beschadigd is, laat u deze voor gebruik repareren door de fabrikant. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

ALGEMENE INFORMATIE

PERSOONLIJKE VEILIGHEID
Om het risico op ernstig letsel te verminderen, dient u alle belangrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op het product te lezen voor gebruik. Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit product voldoende op de hoogte zijn van alle waarschuwingen en voorzorgsmaatregelen. Gebruik het product alleen zoals beschreven in deze handleiding.
Airborne Athletics® aanvaardt geen verantwoordelijkheid voor persoonlijk letsel of materiële schade die is opgelopen door of via het gebruik van dit product.

OVERWEGINGEN MET BETREKKING TOT TRAINING & GEZONDHEID
Basketballen of deelnemen aan basketbaltraining wordt beschouwd als lichaamsbeweging. Frequente en inspannende lichaamsbeweging moet door een arts worden goedgekeurd voordat ermee wordt begonnen.
Opwarmen is een belangrijk onderdeel van uw training en moet elke sessie beginnen, omdat het het risico op letsel vermindert. Het bereidt uw lichaam voor op meer inspannende inspanningen door uw spieren op te warmen en uit te rekken, uw bloedsomloop en hartslag te verhogen en meer zuurstof naar uw spieren te transporteren.
Als er ongemak optreedt tijdens het gebruik van het product, wordt personen aangeraden te stoppen met trainen en een arts te raadplegen. Tijdens elke trainingsroutine is het consumeren van voldoende vocht cruciaal om uitdroging te voorkomen. Individuen worden aangemoedigd om tijdens trainingsroutines in hun eigen tempo te werken.

TOEZICHT DOOR VOLWASSENEN
Houd alle kinderen uit de buurt van het product wanneer het product zonder toezicht is. Tijdens het gebruik van dit product is te allen tijde toezicht van een volwassene vereist.
Zorg ervoor dat dit product door volwassenen wordt gemonteerd en geïnstalleerd.

RICHTLIJNEN VOOR PRODUCTGEBRUIK
Inspecteer de Dr. Dish™ voor gebruik om de werking te garanderen.
Correcte opslag en regelmatig onderhoud zijn vereist om de levensduur en prestaties van het product te garanderen. Inspecteer en draai regelmatig alle onderdelen van het product goed vast om schade te voorkomen en de veiligheid te waarborgen.

REGISTREER UW PRODUCT
Ga naar drdishbasketball.com/register om de registratie te voltooien en een goede garantiedekking te garanderen.

ONDERHOUD

Vermijd schade! Overmatig gebruik kan frequentere service-intervallen vereisen. Gebruik de volgende tijdschema's om routineonderhoud aan uw machine uit te voeren. Correct onderhoud helpt de algehele prestaties en levensduur van de machine te garanderen. Onze onderhoudsvideo's zijn online te vinden en bieden een stapsgewijze demonstratie van de volgende intervallen. *** Voordat interne inspecties worden uitgevoerd, moet de machine worden losgekoppeld om de veiligheid te waarborgen. Zorg er bij Dr. Dish™ modelmachines voor dat de werparm zich in de meest voorwaartse positie bevindt om een onbedoelde lancering tijdens de inspectie te voorkomen.***

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, HAALT U DE STEKKER UIT HET STOPCONTACT VOOR REINIGING OF ONDERHOUD.
Het totale aantal schoten is te vinden door naar Instellingen op het machinescherm te gaan en te zoeken naar Totale schoten.

SERVICE-INTERVALEN
Inbraak na 2.000 schoten

• Controleer alle bouten van de omhulling (draai ze indien nodig vast)
• Controleer de montagebouten van het touchscreen (draai ze indien nodig vast)
• Controleer de montagebouten van de voorste en achterste zwenkwielen (draai ze indien nodig vast)
• Inspecteer of alle zichtbare kabels/draden vast zitten (vervang kabelbinders indien nodig)

Wekelijks (dagelijks tijdens perioden van zwaar gebruik)

• Veeg de machine schoon (een multifunctionele reiniger wordt aanbevolen)
• Blaas de binnenkant van de machine schoon met perslucht (ingeblikte lucht gebruikt voor elektronica, toetsenborden, computers, enz. wordt aanbevolen}
• Inspecteer op losse kabels/draden (vervang kabelbinders indien nodig)
• Houd het schoon

Elke 20.000 schoten of jaarlijks

• Controleer alle bouten van de omhulling (draai ze indien nodig vast)
• Controleer de montagebouten van het touchscreen (draai ze indien nodig vast)
• Controleer of de stroomkabelaansluiting stevig vastzit
• Controleer de draaifunctie van het touchscreen (pas deze indien nodig aan)
• Controleer de montagebouten van de voorste en achterste zwenkwielen (draai ze indien nodig vast)
• Verwijder eventueel vuil van de zwenkwielen
• Inspecteer of alle zichtbare kabels/draden vast zitten (vervang kabelbinders indien nodig)
• Controleer of het foto-oog schoon en stevig vastzit
• Controleer de netspanning
• Controleer de aansluitingen van de tellerharnas (inspecteer visueel op beschadigde stekkers en kabels)
• Controleer de strakheid van de netwerkschacht/schachtbout
• Inspecteer visueel de bovenste feeder en de tellerunit op eventuele spanningsscheuren

Elke 75.000 schoten of elke 2 jaar

• Verwijder de omhulsels en inspecteer de componenten visueel
• Blaas de binnenkant van de machine schoon met perslucht (ingeblikte lucht gebruikt voor elektronica, toetsenborden, computers, enz. wordt aanbevolen)
• Veeg de binnenkant van de machine schoon (een multifunctionele reiniger wordt aanbevolen)
• Inspecteer het kabel-/draadbeheer (vervang kabelbinders indien nodig)
• Controleer of alle harnasaansluitingen op de printplaat goed vastzitten
• Zorg ervoor dat de aansluitingen op het aansluitblok van de voeding stevig vastzitten
• Controleer alle zichtbare bevestigingsmiddelen en zorg ervoor dat ze zowel aanwezig als stevig vastzitten
• Controleer de tandwielen en montagebouten van de rotatiemotor
• Controleer visueel de spleten van de reed-schakelaar (zorg ervoor dat de schakelaars stevig vastzitten)
• Controleer of de bumpers van de lanceerarm intact en stevig vastzitten (2 onderste blauwe bumpers en 1 zwarte/oranje bovenste bumper)

Elke 150.000 schoten of elke 5 jaar

• Inspecteer alle interne witte rollen (vervang ze indien nodig)
• Controleer de lagers op zowel de machine als het netsysteem
• Controleer de bout van de werparm (verwijder en smeer deze indien nodig)
• Vervang de bumpers van de werparm (2 onderste blauwe bumpers en 1 zwarte/oranje bovenste bumper)
• Inspecteer alle interne componenten op overmatige slijtage

MEER VRAGEN?
Als u vragen heeft of het serviceproces wilt starten, neem dan contact met ons op via drdishbasketball.com/service

VRAGEN OF OPMERKINGEN?
Ons Dr. Dish™ Support+-team staat klaar om u te helpen bij het instellen en gebruiken van uw nieuwe Dr. Dish™ machine. Als u vragen heeft over het instellen, oplossen van problemen of gebruiken, neem dan contact op met het Dr. Dish™ Support+-team via drdishbasketball.com/service.
Telefoon: +1 612-412-4410
E-mail: info@airborneathletics.com
Fax: +1 952-443-8485
Post: 1701 W 94th St, Suite 225
Bloomington, MN 55431
VS

SCAN VOOR SUPPORT
Scan of klik op de QR-code, of bezoek DRDISHBASKETBALL.COM/SERVICE

Laten we contact maken
Download de DR. DISH™ PLAYER APP en volg @DRDISHBBALL voor de nieuwste basketbaloefeningen, inspiratie, tips en meer. Blijf verbonden en tag #drdishfam om ons te laten zien hoe u uw Dr. Dish™ aan het werk zet.
