ADS V3, V5, V7, V10, V14 Handleiding

Identificatie van gevarenniveaus

Om persoonlijk letsel en schade aan eigendommen te voorkomen, moeten gebruikers alle veiligheidsinformatie in dit document zorgvuldig doornemen.
Kritieke waarschuwingen en veiligheidsmaatregelen worden duidelijk geïdentificeerd met behulp van opmaaktechnieken die zijn ontworpen om hun belang te benadrukken. Het negeren van deze veiligheidsrichtlijnen kan leiden tot ernstig letsel bij personen of schade aan apparatuur en faciliteiten.
Alle operators zijn verplicht de verstrekte veiligheidsinformatie grondig te bestuderen en na te leven. Neem onmiddellijk contact op met de fabrikant als een deel van de veiligheidsinstructies onduidelijk is of nadere uitleg vereist. We streven ernaar om een veilig, risicovrij gebruik van deze apparatuur te bevorderen.

Het verwijst naar een potentieel gevaarlijke situatie die ernstig letsel of de dood kan veroorzaken. Deze situaties moeten duidelijk worden geïdentificeerd en preventieve maatregelen moeten worden getroffen. Gebruikers moeten zich bewust zijn van de risico's en de veiligheidsrichtlijnen naleven om schade te voorkomen.

Het verwijst naar een potentieel gevaarlijk scenario dat gering lichamelijk letsel kan veroorzaken. Deze situaties moeten worden geïdentificeerd en veiligheidsmaatregelen moeten worden getroffen om het risico te beperken. Gebruikers moeten de veiligheidsrichtlijnen naleven om letsel te voorkomen.
OPMERKING
Het verwijst naar een potentieel schadelijke situatie die het product of zijn omgeving kan beschadigen. Er moeten voorzorgsmaatregelen worden genomen om schade te voorkomen.

VOORDAT U BEGINT

Om een correcte installatie en werking van de nutsvoorzieningen van de tandheelkundige apparatuur te garanderen, is het noodzakelijk dat alle loodgieters-, elektrische en bouwwerkzaamheden worden uitgevoerd door erkende professionals in overeenstemming met de geldende lokale voorschriften en regels.

1. Controleer of alle elektrische aansluitingen en slangen van de vacuümunits stevig zijn bevestigd volgens de installatierichtlijnen.
2. Controleer met een multimeter of de ingangsspanning binnen het gespecificeerde bedrijfsbereik van 200-240 VAC voor deze apparatuur ligt. Controleer ook of er een correcte aardverbinding is volgens de elektrische voorschriften.

   Elektrische specificaties		ADS V3	ADS V5	ADS V7	ADS V10	ADS V14
   Stroomvoorziening	Voltage	200-240 VAC	200-240 VAC	200-240 VAC	200-240 VAC	200-240 VAC
   	Fasen/Frequentie	1 fase/60 Hz	1 fase/60 Hz	1 fase/60 Hz	1 fase/60 Hz	1 fase/60 Hz
   Nominaal vermogen	Paardenkracht (pk)	2.5	2.9	3.2	2.9 x 2	3.2 x 2
   Stroomafname	Volledige belasting Ampère	9	10	11	10 x 2	11 x 2
   	Minimale stroomonderbrekerwaarde	25	25	25	25	25
   Minimale draaddikte		12	12	12	10	10

   • Als de spanning buiten het acceptabele bereik ligt, kan een buck-boost transformator met +/- 10% aanpassing nodig zijn.
   • Zorg ervoor dat de inlaat-, afvoer-, druppelpoot- en afvoerslangen lang genoeg zijn om hun aangewezen aansluitpunten in uw faciliteit te bereiken. Alle benodigde pijpverlengingen moeten door een gekwalificeerde loodgieter worden geïnstalleerd om de apparatuur te bereiken. Let op: de afvoerslang mag niet worden ingekort.
3. Onderzoek de luchtstroomopeningen van de ruimte en neem temperatuurmetingen om te controleren of de omgevingstemperatuur binnen het ideale bereik van 4,4-40 °C blijft. Voer de nodige aanpassingen uit aan het HVAC-systeem of de ventilatie om de juiste thermische omstandigheden te handhaven. Voor aanhoudende problemen met temperatuurregeling moeten mogelijk aanpassingen aan de faciliteit worden overwogen.

Aanbevolen gereedschap

Om de installatie van nutsvoorzieningen en accessoires op ADS-apparatuur volgens de specificaties van de fabrikant te voltooien, moet het volgende gereedschap direct beschikbaar zijn:

• Waterpas
• Slangklemmoersleutel (meegeleverd)
• Kruiskopschroevendraaier
• Verstelbare moersleutel
• Buizensnijder
• PVC-cement
• 3/8" zeskantdriver
• 9/16" dopsleutel en ratelsleutel

SPECIFICATIES VOOR DE AFMETINGEN VAN DE APPARATUUR

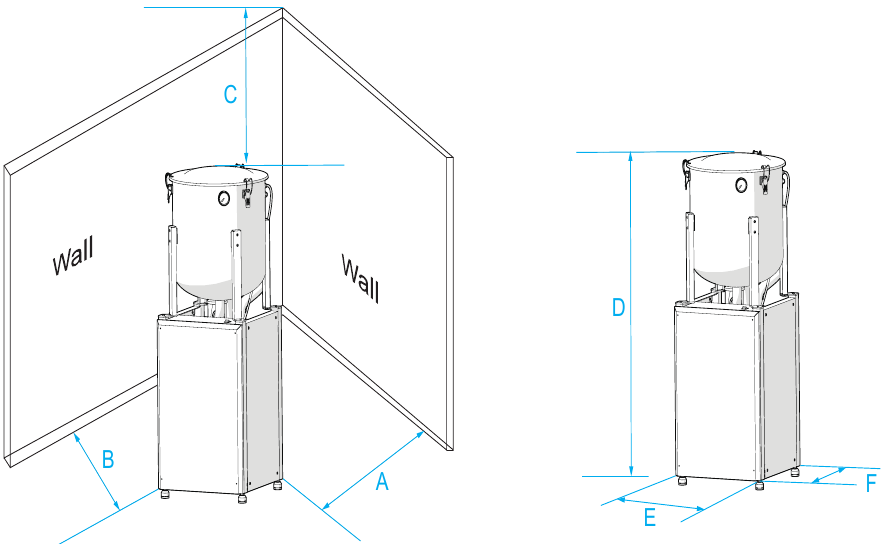

VEREISTEN VOOR DE VRIJE RUIMTE VAN DE VACUÜMUNITS

1. Zorg voor minimaal 23 cm vrije ruimte achter de vacuümunit en eventuele obstakels aan de achterkant. Deze vrije ruimte is nodig voor ventilatie en toegang tot het achterpaneel.
2. Laat aan elke kant van de vacuümunit minstens 10 cm vrije ruimte over, ook tussen meerdere aangrenzende vacuümunits. Dit zorgt voor een goede luchtstroom en toegang voor onderhoud.
3. Houd minstens 30 cm vrije ruimte tussen de bovenkant van de vacuümunit en eventuele obstakels boven het hoofd. Dit zorgt voor voldoende ventilatie en service-toegang.
4. Producthoogte.
5. Productbreedte.
6. Productdiepte.

VACUUMUNITINSTALLATIE

Adequate ventilatie is vereist
Zorg voor minimaal 2,5 cm ruimte tussen de onderkant van de vacuumunit en de vloer. Dit zorgt voor voldoende luchtinlaat.

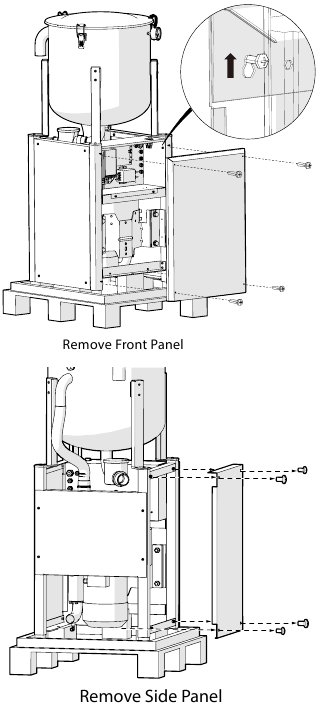

Voor de installatie

1. Verwijder de buitenverpakking van het product.

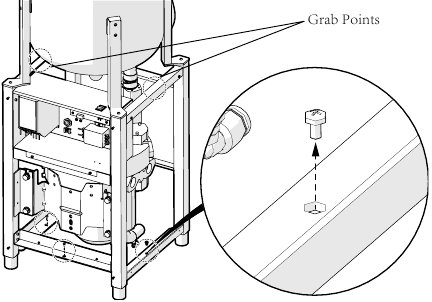

2. Verwijder de bevestigingsschroeven op het voorpaneel en de zijpanelen (4 schroeven op elk paneel) en verwijder de panelen.

3. Verwijder de schroeven waarmee de unit aan de pallet is bevestigd.

4. Pak de grijppunten vast. Til de unit van de houten pallet.
5. Maak de veiligheidsvergrendelingen los en verwijder het deksel van de scheidingstank.
6. Zoek twee kabelbinders op de vlotterschakelaars in de tank, knip ze door en gooi ze weg.
7. Sluit het deksel en zet de veiligheidsvergrendelingen vast.

Installatie van een enkele vacuümeenheid

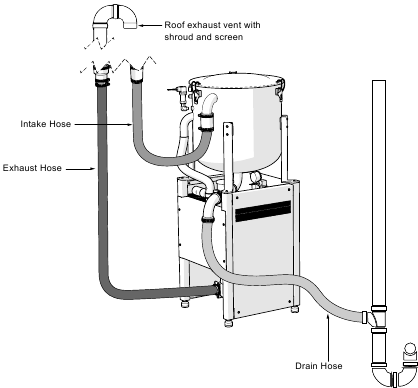

Enkele vacuümeenheid - Bovenloopinlaat

Deze bovenloopopstelling gebruikt een dakventilatie voor de vacuümuitlaat. De ventilatie is afgeschermd om regen en toegang van dieren te voorkomen. De uitlaatslang loopt van de vacuümeenheid naar de ventilatie.

• Dakuitlaat met kap en rooster ter bescherming tegen weersinvloeden en dieren.
• Uitlaatslang die van de vacuümeenheid naar de dakventilatie loopt.

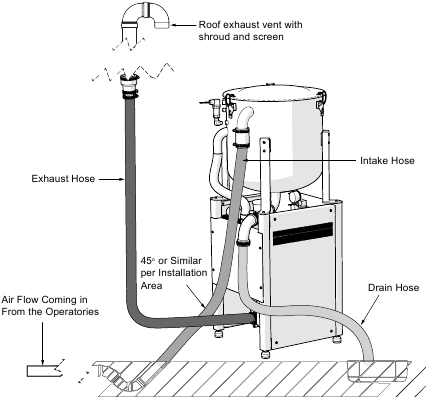

Enkele vacuümeenheid - Ondergrondse inlaat

De eilandopstelling plaatst de vacuümeenheid in het midden van de ruimte. De inlaat- en uitlaatslangen lopen onder de vloer naar de muur van de technische ruimte voor drainage, uitlaatventilatie en aansluiting van de vacuümeenheid.

• Dakuitlaat met kap en rooster ter bescherming tegen weersinvloeden en dieren.
• Vacuümeenheid op een eiland in het midden van de ruimte geplaatst.
• Inlaat- en uitlaatslangen onder de vloer doorgevoerd.
• Slangen aangesloten op de muur van de technische ruimte voor drainage en uitlaat.

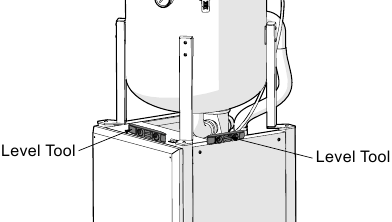

Procedure voor het waterpas zetten van de vacuümeenheid

1. Plaats de vacuümeenheid op de beoogde installatie locatie. Zorg ervoor dat er toegang is voor service.
2. Plaats een waterpasgereedschap boven op de eenheid en positioneer het langs één kant.
3. Onderzoek de bellenvloeistofindicator op de waterpas. Pas de hoogte van de voetjes aan die kant omhoog of omlaag aan totdat de bubbel perfect in het midden staat. Dit geeft aan dat die kant waterpas is.
4. Verplaats het waterpasgereedschap loodrecht naar de andere kant en pas de voetjes opnieuw aan totdat de bellenvloeistof waterpas aangeeft voor die as.
5. Herhaal dit aan de voor- en achterkant en verander de voetjes totdat de bubbel gecentreerd blijft als de waterpas langs elke richting wordt geplaatst.
6. Controleer of de vacuümeenheid niet schommelt of wiebelt wanneer deze voorzichtig wordt geschud. Zo ja, ga dan door met de aanpassingen totdat deze volledig stabiel is.
7. Dubbelcheck of de ventilatieopeningen vrij zijn. Geblokkeerde luchtstroom leidt tot oververhitting en pompschade.
8. Houd het gebied rond de unit schoon en vrij van rommel. Obstakels verhogen het brandgevaar.

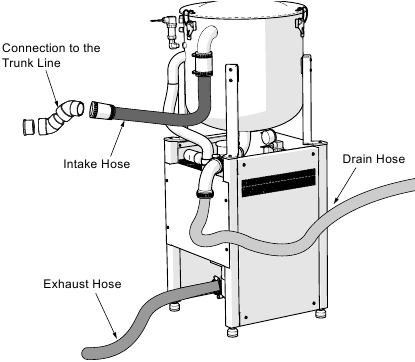

Slangaansluitingen van de vacuümeenheid

Ongeschikte fittingen voor de vacuümeenheid vermijden

Gebruik alleen fittingen voor de vacuümeenheid die voldoen aan de exacte specificaties in de apparatuurdocumentatie. Volg alle richtlijnen voor het aansluiten van de hoofdlijn die in de installatiehandleiding worden beschreven.
Onjuiste fittingen kunnen leiden tot een slecht vacuüm, een onvermogen om vloeistoffen efficiënt te verwijderen en mogelijke pompschade door overbelasting. Zorg ervoor dat alle vacuümleidingen de instructies van de fabrikant volgen voor een optimale werking. Neem contact op met de technische ondersteuning als u vragen heeft over de installatie van de vacuümleiding of het gebruik van fittingen.

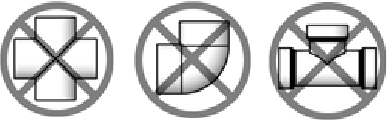

De volgende soorten fittingen mogen NIET worden gebruikt bij het aansluiten van slangen van de vacuümeenheid of het construeren van de hoofdvacuümleiding:

• 4-weg kruisingen
• Korte bochtconnectoren
• T-connectoren
• Elke fitting die niet uitdrukkelijk door de fabrikant is goedgekeurd

Deze ondermaatse of beperkende fittingen verminderen de luchtstroom door het hele systeem. Dit kan de vacuümprestaties ernstig verminderen.

De inlaatslang aansluiten op de hoofdlijn

1. Meet en snijd de inlaatslang op de exacte lengte die nodig is voor een optimale routing en om te voorkomen dat de slang te slap hangt.
2. Leid en positioneer de inlaatslang op een manier die doorzakken en de vorming van lage plekken waar vuil zich kan ophopen, voorkomt.
3. Zorg voor een goede ondersteuning van de routing van de inlaatslang met behulp van beugels, klemmen of andere montagehardware indien nodig.

De afvoerslang aansluiten op het afvoersysteem

OPMERKING
De afvoerslang moet worden aangesloten op een ontluchte of open rioolafvoer die 10 gallon afvalwater in 30 seconden kan verwerken.

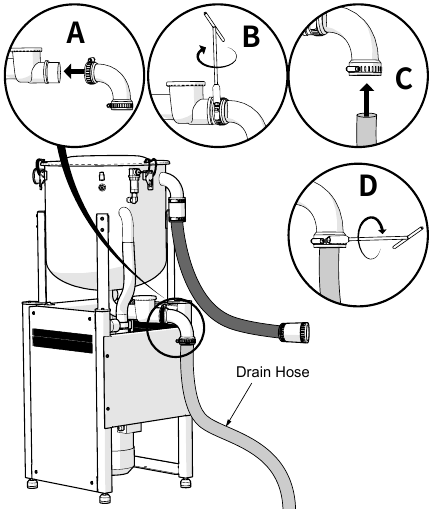

De afvoerslang aansluiten op de vacuümeenheid

1. Gebruik de meegeleverde slangklem om de afvoerslang stevig vast te maken aan de afvoeruitlaat op de vacuümeenheid. Draai de klem voldoende aan om lekkage te voorkomen.
2. Positioneer de aansluiting zo dat de routing van de afvoerslang goed is uitgelijnd met de gewenste afvoerlocatie. De afvoeraansluiting op de vacuümeenheid kan 240 graden worden gedraaid om de vereiste positionering mogelijk te maken.
3. Zorg ervoor dat de afvoerslang naar beneden afloopt, weg van de vacuümeenheid, om de afvoer door de zwaartekracht te vergemakkelijken. Laat de slang minstens 1/4 inch per 10 voet slanglengte aflopen.

De afvoerslang aansluiten op een vloerafvoer/put

1. Bij het aansluiten op een vloerafvoer of put, steekt u de afvoerslang rechtstreeks in de afvoeropening.
2. Bevestig een strakke pasvorm tussen de slang en de afvoer om lekkage te voorkomen.
3. Positioneer de assemblage om een rechte, neerwaartse routing van de afvoerslang in de vloerafvoer/put mogelijk te maken.

De afvoerslang aansluiten op een pijpstomp met een luchtspleet

1. Bevestig de afvoerslang aan een pijpstomp boven de afvoertegel of gootsteen om een luchtspleet te behouden.
2. Laat de slang minstens 1/4 inch per 10 voet naar beneden aflopen om afvoer door de zwaartekracht mogelijk te maken.
3. Houd de vereiste luchtspleetafscheiding tussen de afvoerslang en de afvoerinstallatie aan volgens de plaatselijke voorschriften.

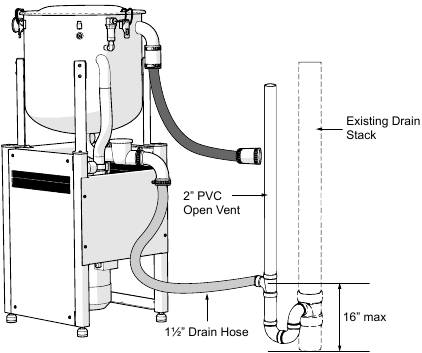

De afvoerslang rechtstreeks aansluiten op de ontluchting

1. Indien toegestaan door de plaatselijke voorschriften, kan de afvoerslang rechtstreeks op een ontluchtingspijp worden aangesloten.
2. Zorg ervoor dat de aansluiting goed is vastgemaakt en afgedicht.

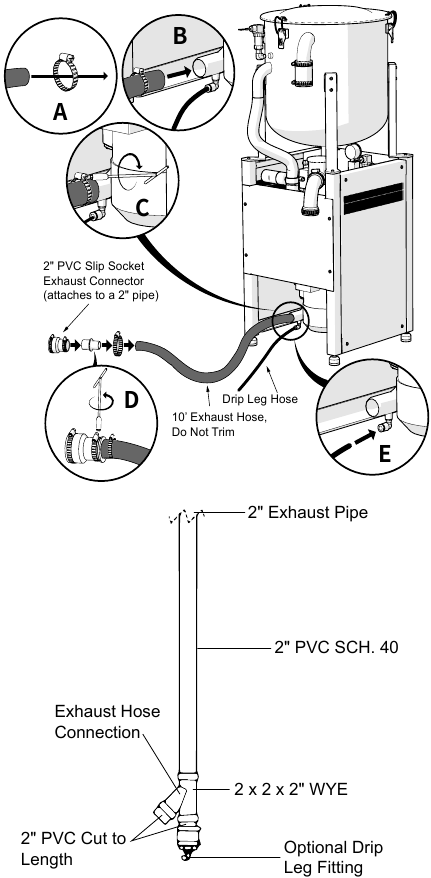

De uitlaat aansluiten

1. Installeer de uitlaatslang over de volledige lengte zoals geleverd. Knip de uitlaatslang niet af en wijzig de lengte van de uitlaatslang niet.
2. Rol overtollige uitlaatslang losjes op de vloer achter de vacuümpomp op. Dit voorkomt knikken van de slang.
3. Ventileer de uitlaat buiten volgens de NFPA-richtlijnen en de plaatselijke voorschriften.
4. Meet en knip de druppelpootslang op de optimale lengte voor een goede routing naar de vloerafvoer.
5. Positioneer de druppelpootslang zo dat deze lager dan de uitlaatbocht op de afvoer aansluit. Dit maakt afvoer door de zwaartekracht mogelijk en voorkomt waterterugloop in het droge vacuümsysteem.
6. Sluit de afvoerslang aan op de afvoeruitlaat.
7. Nadat alle slangen zijn aangesloten, installeert u de voor- en zijpanelen opnieuw en bevestigt u ze met schroeven (4 schroeven op elk paneel).

De waswaterleiding aansluiten

Plaatselijke voorschriften vereisen dat erkende loodgieters en elektriciens installaties van nutsvoorzieningen uitvoeren. Alle loodgieters- en elektrawerkzaamheden moeten voldoen aan de geldende bouwvoorschriften.

• De installatie van een waswaterleidingsysteem is verplicht voor endodontische klinieken.
• ADS raadt ten zeerste aan om het optionele wassysteem in alle tandartspraktijken te implementeren.

Sluit de 3/8" waswaterleiding aan op het stadswaterleidingsysteem

OPMERKING
Afhankelijk van de plaatselijke loodgietersvoorschriften kan het aansluiten van de waswaterleiding de installatie van een terugstroombeveiliging noodzakelijk maken.

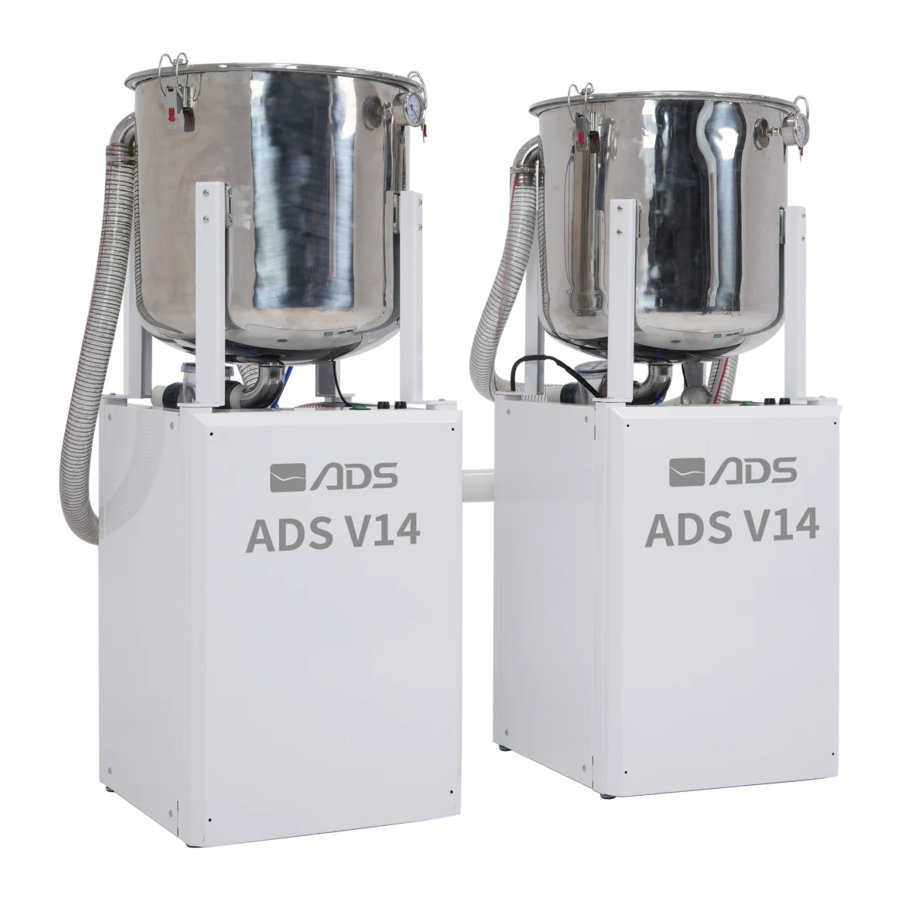

Installatie van tandem vacuümunits

Het droge vacuümsysteem van ADS kan worden geïnstalleerd als tandem vacuümunits (ADS V10 en ADS V14) om de vacuümcapaciteit te vergroten.
Tandem vacuümunits werken als volgt:

• Na de installatie en configuratie van de tandem vacuümunits, is alleen de primaire vacuümunit actief.
• Als de primaire vacuümunit aan beide volgende voorwaarden voldoet, start de secundaire vacuümunit:
  • Het vacuümniveau (onderdruk in de afscheidingstank) ligt onder een bepaalde drempel.
  • De frequentie ligt gedurende een bepaalde periode boven een bepaalde drempel.
• Als de frequentie van een primaire vacuümunit gedurende een bepaalde periode lager is dan of gelijk is aan een bepaalde drempel, stopt de vacuümunit en wordt het een secundaire vacuümunit.

Tandem vacuümunits moeten vacuümunits van hetzelfde model zijn. Het combineren van verschillende modellen wordt niet ondersteund.
Neem contact op met de klantenservice van ADS voor hulp bij het in tandem aansluiten van meer dan drie vacuümunits.

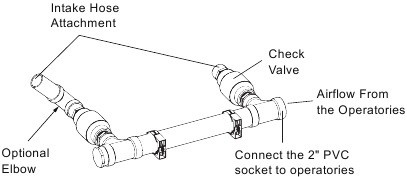

Montage van tandem inlaatspruitstuk

Het spruitstuk kan worden geconfigureerd om luchtinlaat van beide kanten te accepteren. Monteer het volgens de vereisten van de installatielocatie.
De onderdelen voor het monteren van het tandem inlaatspruitstuk zijn inbegrepen bij bestellingen voor tandem droge vacuümsystemen.
Let bij het monteren op de markeringen op het spruitstuk die aangeven welke kant naar boven moet wijzen, en de pijl die de luchtstroomrichting van het spruitstuk naar de vacuümunits aangeeft.

1. Installeer de terugslagkleppen in de juiste richting volgens de markeringen. De kleppen zorgen ervoor dat de luchtstroom in één richting gaat, van het spruitstuk naar de vacuümunits.
2. Sluit de open uiteinden van het spruitstuk aan op de inlaat slangen die naar de afscheidingstanks leiden. Zet de verbindingen vast met slangklemmen.
3. Zorg ervoor dat alle verbindingen luchtdicht zijn. Sluit indien nodig af met extra klemmen of tape.

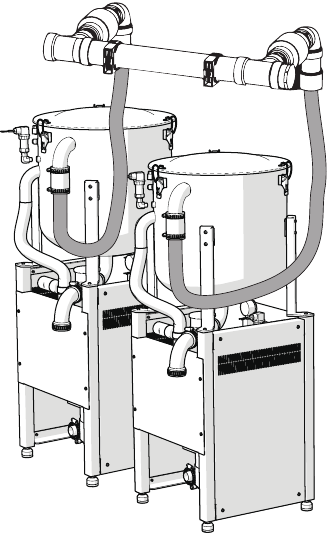

Tandem vacuümunits - Bovenliggende inlaat

1. Knip voor tandemopstellingen de inlaatslangen bij om de kortste, soepelste verbindingen van het spruitstuk naar de tankinlaten te creëren. Dit optimaliseert de luchtstroom.
2. Sluit de inlaatslangen rechtstreeks aan op de bovenkant van de opvangtanks wanneer een bovenliggende inlaat vereist is. Gebruik indien nodig de meegeleverde bochtstukken.
3. Knip de inlaatslangen op de juiste lengte om knikken of bochten te voorkomen die de luchtstroom naar de tanks kunnen beperken.
4. Zorg ervoor dat de tankinlaten vrij blijven. Leid de slangen in een rechte verticale hoek naar beneden in de tanks.
5. Plaats de vacuümunits naast elkaar en waterpas om de werkbelasting gelijkmatig te verdelen. Dit zorgt voor een evenwichtige werking.
6. Volg alle lokale elektrische voorschriften bij het bedraden van dubbele motor stroomaansluitingen.

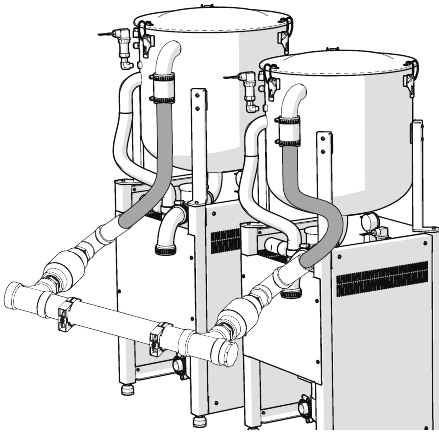

Tandem vacuümunits - Ondergrondse inlaat

1. Knip voor tandem vacuümunits de inlaatslangen bij om de kortste en soepelste verbindingen van het spruitstuk naar elke tankinlaat te creëren. Dit optimaliseert de luchtstroom.
2. Sluit de inlaatslangen rechtstreeks aan op de onderkant van de opvangtanks, onder het maaiveld van de tanks. Dit maakt zwaartekrachtafvoer van vloeistoffen in de tanks mogelijk.
3. Zorg ervoor dat de tankinlaten vrij zijn door de slangen op de juiste lengte af te snijden. Vermijd knikken of bochten die de luchtstroom beperken.
4. Plaats de vacuümunits naast elkaar en waterpas ten opzichte van elkaar. Waterpas plaatsen verdeelt de werkbelasting gelijkmatig over beide systemen voor een evenwichtige werking.
5. Volg alle lokale elektrische voorschriften bij het bedraden van dubbele motor stroomaansluitingen.

Het inlaatspruitstuk bevestigen en waterpas stellen

1. Gebruik de meegeleverde beugels om de inlaatspruitstuk constructie stevig op de gewenste locatie te monteren.
2. Bevestig de beugels aan een stevig oppervlak met behulp van geschikte bevestigingsmaterialen voor het materiaal (niet meegeleverd).
3. Plaats de spruitstukconstructie horizontaal en bevestig deze aan de beugels met behulp van de meegeleverde schroeven.
4. Zorg ervoor dat het spruitstuk volledig waterpas staat door te controleren met een waterpas.
5. Kleine waterpascorrecties kunnen worden gemaakt door ringen tussen de beugels en het spruitstuk te plaatsen.
6. Sluit, met het spruitstuk waterpas gesteld, de open uiteinden aan op de inlaatslangen die naar de afscheidingstanks leiden met behulp van slangklemmen.
7. Controleer of de slangverbindingen recht en soepel zijn en geen spanning op de spruitstukconstructie uitoefenen.

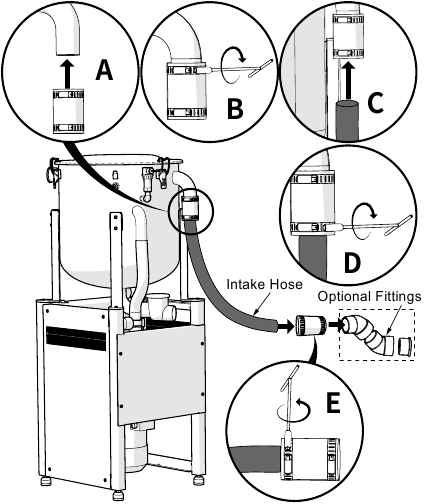

De inlaatslang aansluiten op de hoofdlijn

Het proces voor het aansluiten van de inlaatslang op de hoofdlijn van het gebouw is hetzelfde, ongeacht of de slang rechtstreeks van de tankinlaat of van een tandem spruitstukconstructie komt.

1. Leid de inlaatslang naar het aansluitpunt op de hoofdlijn. Knip de slang op de juiste lengte om knikken te voorkomen.
2. Gebruik een verbindingsstuk en slangklemmen om de inlaatslang stevig aan de hoofdlijn te bevestigen. Controleer op een luchtdichte afdichting.
3. Installeer voor bovenliggende hoofdlijnaansluitingen de meegeleverde 90° bochtstuk op de slang om de verbinding naar boven te leiden.
4. Leid voor ondergrondse hoofdlijnen de inlaatslang naar beneden op het aansluitpunt voor afvoer door zwaartekracht.
5. Ondersteun de inlaatslang goed over de hele lengte om spanning op de verbindingen te voorkomen.

De uitlaatslangen aansluiten

1. Knip of snijd de uitlaatslang niet af. Deze moet op volledige lengte blijven om het geluid goed te dempen.
2. Leid de druppelbeenslang naar een afvoer zodat deze lager zit dan de uitlaatbocht op de afscheidingstank.
3. Gebruik de meegeleverde slangklemmen om de druppelbeenslang stevig aan te sluiten op een afvoerpijp of reservoir. Controleer op een luchtdichte verbinding.
4. Ondersteun de uitlaatslang over de hele lengte om doorzakken te voorkomen en de neerwaartse helling voor een goede afvoer te behouden.

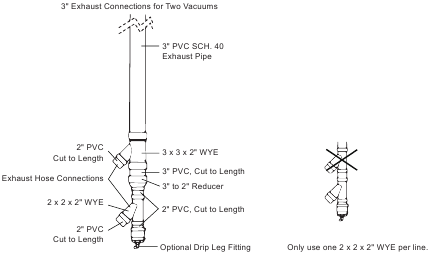

Uitlaat aansluiten voor twee vacuümunits

• Gebruik 3" PVC-buis schema 40 voor de hoofd uitlaatleiding.
• Installeer een 3" x 3" x 2" Y-stuk om de hoofdlijn te splitsen in twee 2" vertakkingslijnen.
• Gebruik slechts één 3" x 3" x 2" Y-stuk per uitlaatleiding.
• Knip stukken 2" PVC-buis om het Y-stuk aan te sluiten op de uitlaatslangaansluitingen van de vacuümunit.
• Installeer 2" x 2" x 2" Y-stukken om de uitlaatslangen van elke vacuümunit aan te sluiten.
• Knip de 2" PVC op de juiste lengte tussen de fittingen om spanning op de verbindingen te voorkomen.
• Gebruik 3" naar 2" reduceerfittingen om de 2" buis aan te sluiten op de 3" hoofd uitlaatleiding.
• Optioneel: Installeer druppelbeenfittingen op lage punten om gecondenseerd vocht af te voeren.

De primaire en secundaire vacuümunits instellen

Tandem vacuümunits starten en stoppen op basis van een mechanisme dat afhangt van de vraag of de unit primair of secundair is. Zie "Installatie van tandem vacuümunits" voor meer informatie.
De primaire en secundaire vacuümunits instellen:

1. Verwijder de servicepanelen van de voorkant van de vacuümunits.

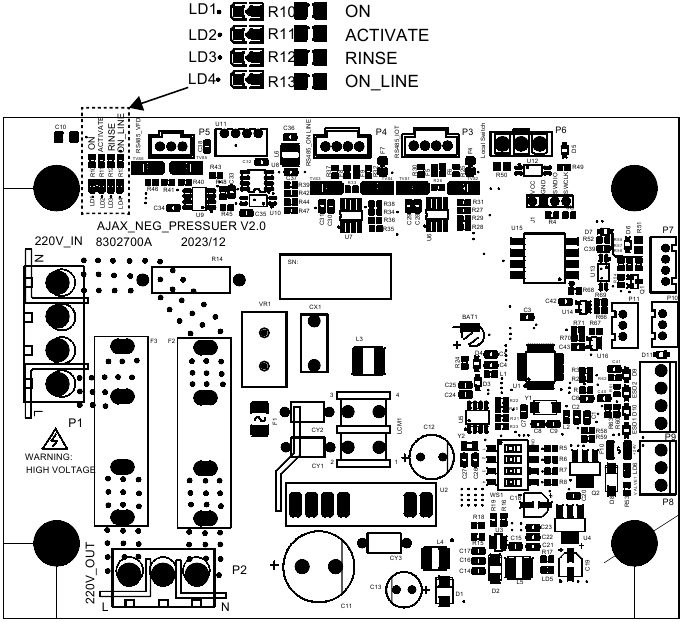

2. Stel de draaischakelaars op de interne printplaten van de vacuümunits als volgt in:

   • Voor de geselecteerde initiële primaire vacuümunit, zet de 1 draaischakelaar in de OFF (UIT) positie en zet de 2 draaischakelaar in de ON (AAN) positie.
   • Zorg er voor de geselecteerde initiële secundaire vacuümunit voor dat de 1 en 2 draaischakelaars in de OFF (UIT) positie staan.

De afvoerslang aansluiten op de afvoer

1. Leid de afvoerslang van de afscheidingstank naar een geschikte afvoerlocatie.
2. Knip de slang op de juiste lengte om knikken en spanning op de verbindingen te voorkomen.
3. Bevestig de afvoerslang aan de afvoerpijp of het reservoir met behulp van de meegeleverde slangklem. Controleer op een luchtdichte verbinding.
4. Plaats de afvoerslang zo dat er een constante neerwaartse helling ontstaat. Hierdoor kan afgescheiden vloeistof door zwaartekracht worden afgevoerd.
5. Installeer een waterslot als u op een afvoerpijp aansluit. Dit voorkomt dat rioolgassen terug het systeem in komen. Knip de afvoerslang niet te kort af. Er is wat speling nodig om een goede routing en afvoer mogelijk te maken.
6. Ondersteun de afvoerslang over de hele lengte om de helling te behouden en doorzakken te voorkomen.

ELEKTRISCHE AANSLUITING

Vereisten voor elektrische installatie

Elektrische bedrading en aansluitingen moeten voldoen aan de normen van de National Electrical Code (NEC) en de geldende lokale voorschriften.
Gebruik de afstandsbediening en de Mster Switch om de vacuümuniteit te starten of te stoppen. Start of stop de vacuümuniteit niet door de hoofdvoeding in- of uit te schakelen.
Het naleven van de NEC-richtlijnen, lokale voorschriften en de instructies van de fabrikant voor elektrische installatie en bediening zorgt voor een veilige en probleemloze werking van het droge vacuümsysteem voor tandartsen.

Om aan de lokale voorschriften te voldoen, moeten alle loodgieters- en elektriciteitswerkzaamheden worden uitgevoerd door erkende professionals. Loodgieters moeten alle waterleidingen, afvoeren en rioolaansluitingen verzorgen. Elektriciens moeten elektrische installaties en bedrading uitvoeren.
Om een veilige werking te garanderen, moeten alle elektrische bedrading en aansluitingen aan de volgende eisen voldoen:

• National Electric Code (NEC), NFPA 99C en lokale voorschriften. Een erkende elektricien moet de installatie uitvoeren.
• Het systeem vereist een aparte 20- of 30 ampère stroombaan. Sluit geen andere apparatuur aan op de stroombaan.
• Er moet een externe scheidingsschakelaar worden ingebouwd die alle toevoergeleiders onderbreekt. Dit maakt isolatie tijdens onderhoud mogelijk.
• Gebruik het apparaat alleen binnen het gespecificeerde spanningsbereik van 200~240 VAC. Schommelingen buiten deze waarde kunnen de onderdelen ernstig beschadigen.
• Gebruik nooit een buck-boost transformator. Het systeem vereist een directe, stabiele spanning van de netvoeding.
• Onjuiste elektrische installaties vormen een risico op elektrische schokken. Het niet naleven van de vereisten kan leiden tot letsel of defecten aan de apparatuur.
• Zie het gedeelte Site Specifications and Sizing Information voor alle elektrische details. Het volgen van de voorgeschreven installatierichtlijnen garandeert een veilige en probleemloze werking van uw droge vacuümsysteem voor tandartsen.

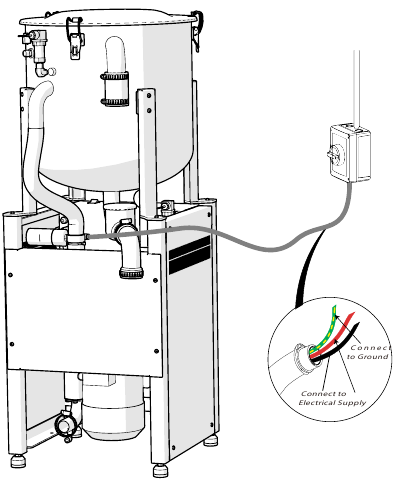

Hoofdaansluiting

Gevaar voor elektrische schokken
Het systeem moet correct geaard zijn. Sluit alleen aan op een netvoeding met een beschermende aardgeleider.

• Een erkende elektricien moet een speciale vaste scheidingskast installeren. Dit maakt isolatie van de vacuümtoevoer mogelijk.
• Het apparaat vereist een 3-draads aansluiting (Hot/Hot/Aarde). Er wordt een stroomkabel van 1,8 meter meegeleverd.
• Het niet naleven van de elektrische richtlijnen kan leiden tot ernstig letsel. Correcte aarding en bedrading door gekwalificeerde technici is verplicht voor een veilige werking.
• Probeer geen aansluiting te maken zonder de bedradingsspecificaties te begrijpen. Raadpleeg een erkende elektricien als u niet zeker weet hoe u de netaansluiting correct tot stand moet brengen.
• Raadpleeg de apparatuurdocumentatie voor alle elektrische specificaties voordat u serviceaansluitingen instelt.
• Het volgen van de voorgeschreven elektrische protocollen beschermt gebruikers en voorkomt schade aan het droge vacuümsysteem voor tandartsen.

De LED-drukknopbedieningen aansluiten (voorwaardelijk)

Optioneel kan het droge vacuümsysteem LED-verlichte drukknopbedieningen bevatten voor een gemakkelijke start- en stopbediening. Als de LED-verlichte drukknopbedieningen zijn inbegrepen, is een correcte aansluiting van deze bedieningen een must en belangrijk voor hun functionaliteiten.
Raadpleeg de gebruikershandleiding van de LED-drukknopbedieningen voor meer informatie.

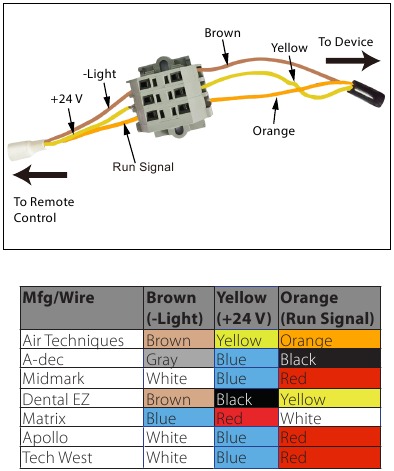

De afstandsbediening van derden aansluiten (voorwaardelijk)

Het droge vacuümsysteem ondersteunt afstandsbedieningen van derden voor een gemakkelijke start- en stopbediening.
Om de afstandsbediening van derden aan te sluiten:

1. Sluit de geleidingsdraden van de besturingseenheid aan op de verlengdraden, indien nodig.
2. Leid de draden van de LED-drukknoppen naar de locatie van de klemmenstrook.
3. Verwijder de meegeleverde geleidingsdraden van de afstandsbediening van de klemmen in de klemmenstrook, indien aanwezig.
4. Bevestig de geleidingsdraden van de vacuümuniteit en de derde partij afstandsbediening aan de juiste klemmen in de klemmenstrook, volgens de volgende tabel.

5. Zet de aansluitingen stevig vast.
6. Volg de overige stappen van de installatie van de afstandsbediening van derden.
   Raadpleeg de ondersteuningsdocumentatie van de afstandsbediening van derden voor meer informatie.

Elektrische aansluiting van tandem vacuümunits

1. Zorg ervoor dat beide vacuümunits zijn gestopt en losgekoppeld van de voeding.
2. Sluit de tandemkabel aan tussen de twee vacuüm units. Deze kabel coördineert de werking van de twee vacuümunits.

3. Zorg ervoor dat de draaischakelaars zijn ingesteld volgens "De primaire en secundaire vacuümunits instellen".
4. Sluit beide vacuümunits weer aan op de voeding.
5. Zet de Master Switches van beide vacuümunits op REMOTE.
   OPMERKING
   Een lang interval tussen de schakel instellingsacties kan leiden tot het mislukken van de vacuümunitaansluiting.
6. Wacht tot de ON_LINE statuslampjes op de printplaten van de vacuümunits met een vaste frequentie knipperen.
   Als de ON_LINE statuslampjes niet knipperen zoals verwacht, wat duidt op een verbindingsfout, herhaal deze procedure.

EERSTE INBEDRIJFSTELLING

Deze apparatuur kan automatisch in werking treden zonder voorafgaande kennisgeving. Wees voorzichtig bij het werken in de buurt.

• Voer een visuele inspectie uit op eventuele schade door verzending of installatie.
• Valideer elektrische aansluitingen en controleer de voedingsspanning van 200-240 VAC.
• Schakel de hoofdscheidingsschakelaar/stroomonderbreker in. Schakel de vacuümuniteit in en bevestig de activering. Raadpleeg indien nodig de statusindicatoren.
• Controleer de vacuümmeterstand aan de hand van de specificaties in de documentatie.
• Test de vacuümkracht bij alle HVE- en SE-aansluitingen voor een goede werking.
• Inspecteer alle aansluitingen en leidingen grondig op luchtlekken. Repareer eventuele vastgestelde tekortkomingen.
• Stop een vacuümuniteit en controleer of de wascyclus na 45-60 seconden kan worden gestart (indien geïnstalleerd). Luister of de magneetklep de watertoevoer opent en inspecteer de terugslagklep van de afvoer om de afvoer te bevestigen.
• Inspecteer de afvoerslang op onbelemmerde doorstroming. Zorg ervoor dat er geen lage punten zijn waar vuil zich ophoopt.
• Zet de Master Switch op REMOTE.
• Test met afstandsbedieningen de on en off functionaliteiten.
• Documenteer de succesvolle activering en functionaliteitstests voor de administratie.

STATUSINDICATOREN VACUÜMSYSTEEM

Statuslampjes op de interne printplaat geven real-time operationele informatie om te helpen bij het oplossen van problemen.
Om indicatoren te bekijken, verwijdert u het voorste servicepaneel. De lampjes geven de huidige systeemcondities en modi aan. Als de statuslampjes een waargenomen probleem niet oplossen, neem dan contact op met de technische ondersteuning van ADS voor assistentie.

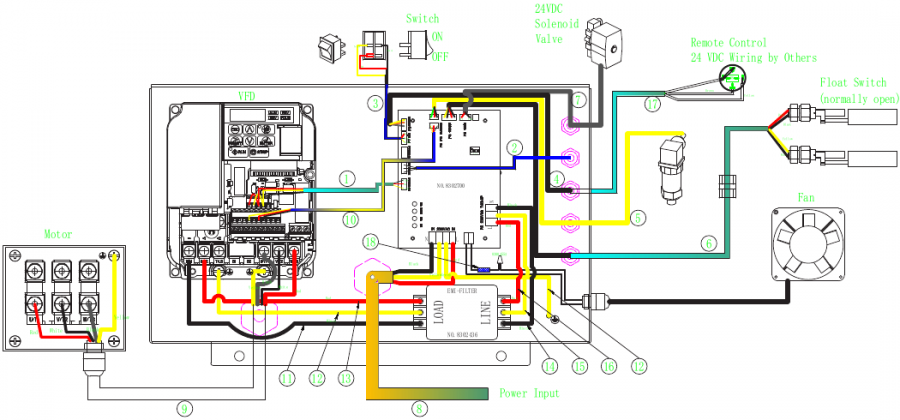

BEDRADINGSSCHEMA

www.adsdental.com

Referenties

• ADS Dental Equipment For Sale, Dental Equipment Manufacturing Company In USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ADS V3, V5, V7, V10, V14 Handleiding

Beschikbare talen
