VEVOR MT-30 Handleiding

HULP NODIG? NEEM CONTACT MET ONS OP!
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem gerust contact met ons op:
Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding, lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Onze excuses dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. Lees en begrijp zorgvuldig alle MONTAGE- EN BEDIENINGSINSTRUCTIES voordat u het apparaat gebruikt.
2. Het niet opvolgen van de veiligheidsvoorschriften en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

MODEL EN PARAMETERS

Model	MT-30
Toepasselijke flessen met diameter	20-120 mm
Labelbreedte	10-130 mm
Labellengte	10-300 mm
Labelrol binnendiameter	≥25 mm
Labelrol buitendiameter

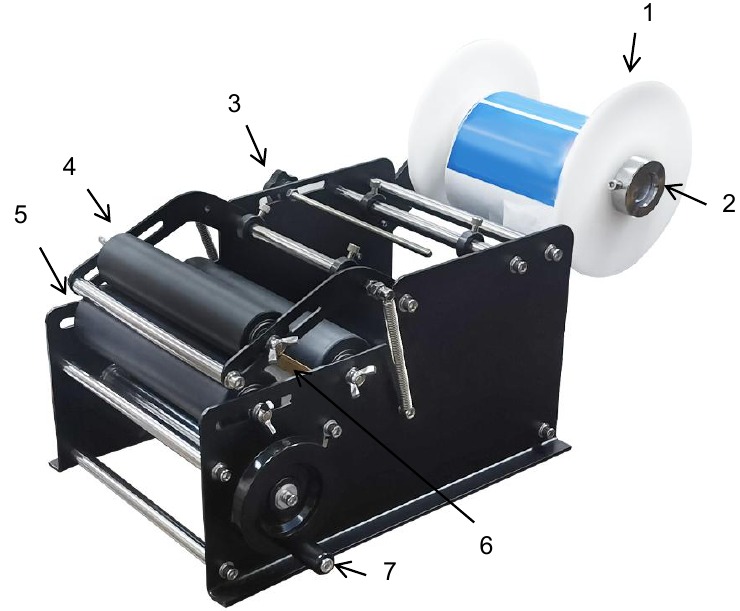

STRUCTUURDIAGRAM

1. Labelkeerschot
2. Vaste as en aanslagring
3. Labelindicatorhendel

4. Aandrukrol
5. Flessenhouders
6. S tripplaat
7. Handwiel en scroll

ONDERDELEN

Onderdelen\Model	MT-30
Labelkeerschot	×2
Aanslagring	×2
Vaste as	×1
Handvat	×1
Inbussleutel(4#,5#,6#)	×3
Bout(M6×14mm)	×2
Platte ring (Ф6)	×2
Veerring (Ф6)	×2
Lange bout(M6*40mm)	×1
Bout(M8×20mm)	×1
Platte ring (Ф8)	×1
Veerring (Ф8)	×1
Gebruikershandleiding	×1

BEDIENINGSINSTRUCTIES

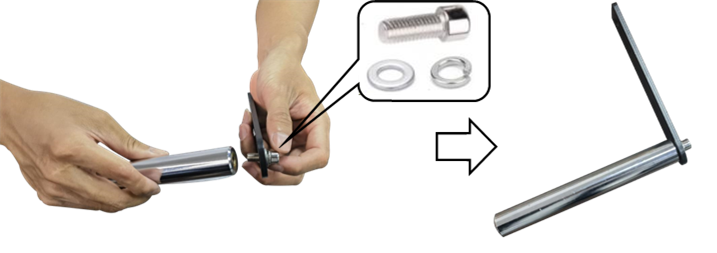

Gebruik bout(M8*20), platte ring(Ф8) en veerring(Ф8) om de vaste as vast te zetten zoals weergegeven.

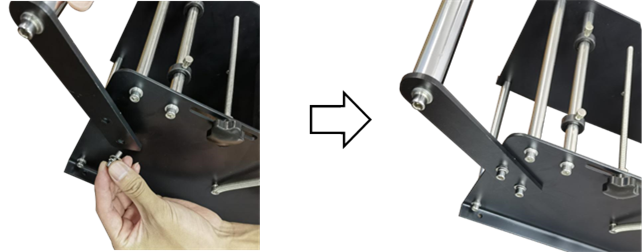

Gebruik bouten(M6*14), platte ringen(Ф6) en veerringen(Ф6) om de montage op de machine vast te zetten zoals weergegeven.

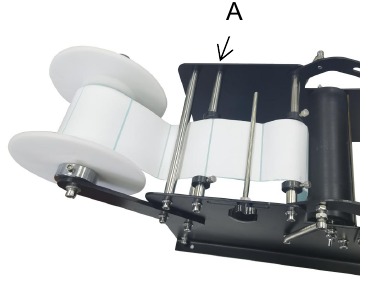

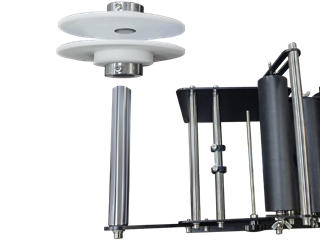

Plaats de aanslagringen, labelkeerschotten en labelrol om de beurt zoals weergegeven. Opmerking: de bout op de aanslagring kan worden vastgeschroefd om deze te stoppen.	Trek het label over de eerste rol(A) zoals weergegeven.

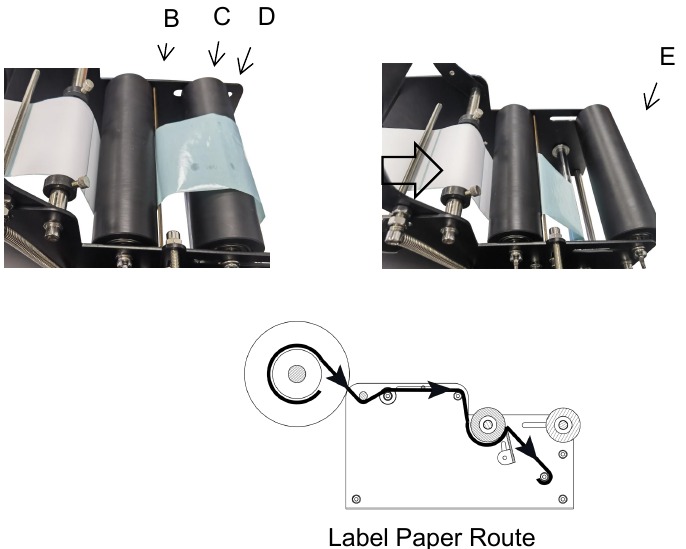

Trek het label over de rol(B) en door de opening tussen de rol(C) en de stripplaat(D). Wikkel het label ten slotte om de scroll(E) zoals weergegeven. Opmerking: De aangebrachte labels moeten soepel worden uitgelijnd van de vaste as tot de scroll (van begin tot eind). Anders scheurt het label gemakkelijk. Het wordt aanbevolen om het label minstens 2 tot 3 keer om de scroll te wikkelen. Bevestig een label aan het omwikkelde label om losraken te voorkomen.

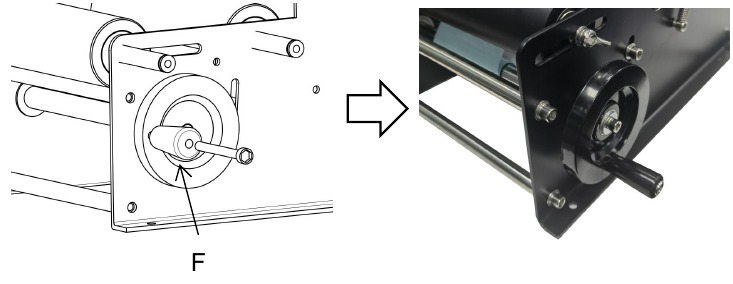

Installeer het handvat (F) en zet het vast met een lange bout(M6*40).

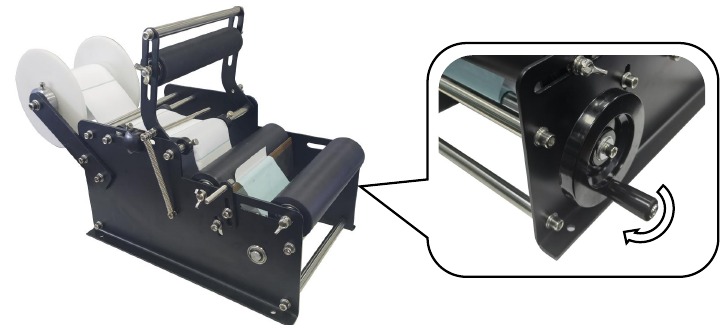

Productmontage voltooid. Draai het handvat met de klok mee om te werken zoals weergegeven.

De bedieningsinstructies

1. Draai het handvat met de klok mee om het label recht te trekken en glad te maken.

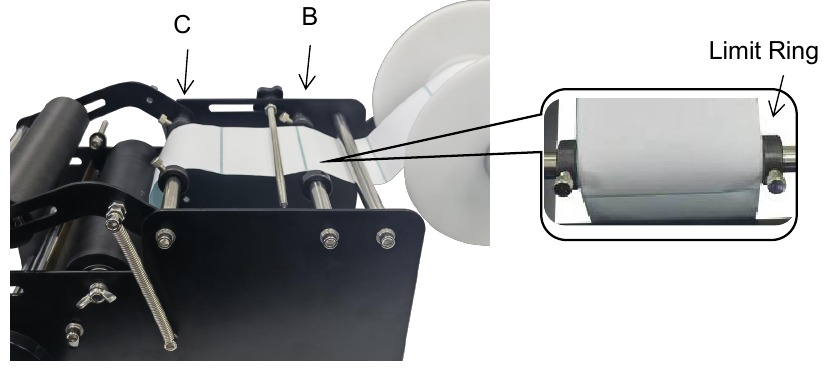

2. Pas de paar aanslagringen op de rollen B en C aan zodat ze het label geleiden zoals weergegeven.

Opmerking:

1. Laat een kleine opening tussen de aanslagringen en de labelrol.
2. Wanneer u een labelrol installeert, moet het labelpapier naar buiten wijzen.

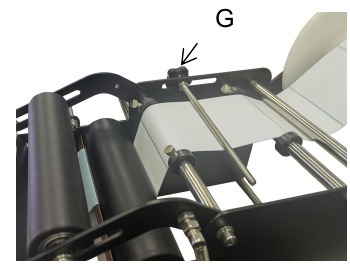

3. Stel de labelindicatorhendel(G) in
   1. Draai het handvat met de klok mee om het label eraf te halen. Stop met draaien wanneer het label 2-3 mm uitsteekt, zoals weergegeven.
   2. Pas de labelindicatorhendel(G) aan zodat deze zich tussen twee aangrenzende labels bevindt.


Tips: wanneer de indicatorhendel tussen twee aangrenzende labels wijst, geeft dit aan dat het labelen van de fles net is voltooid.

4. Instelling van verschillende flesformaten

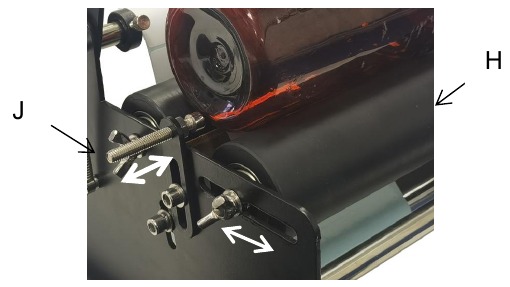

   1. Plaats de fles tussen twee zwarte rollen; Pas de rol(H) heen en weer aan zodat het label aan de fles kan worden bevestigd. Pas de schroeflengte (J) aan zodat de fles zich in de gewenste positie bevindt, zoals weergegeven.

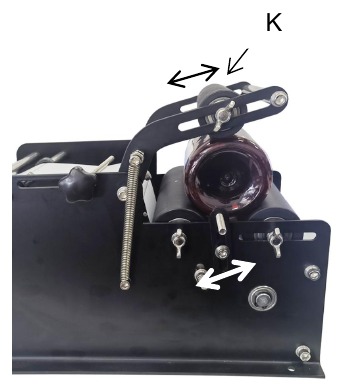

   2. Plaats de aandrukrol (K) zodat deze zich net boven de fles bevindt.


Opmerking: zorg ervoor dat de flessen dezelfde diameter hebben. Het hebben van meerdere flessen met verschillende diameters kan leiden tot slechte etikettering.

ONDERHOUD

1. Inspecteer periodiek alle onderdelen en accessoires en vervang ze indien beschadigd.
2. Laat beschadigde onderdelen vervangen door een erkend servicecentrum.
3. Controleer de moeren periodiek en draai ze vast als ze los zitten.
4. Gebruik een zachte, schone doek bij het schoonmaken van de machine. Spoel de machine niet af met water of vloeistof.
5. Bewaar het product op een droge en geventileerde plaats

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Mogelijke oplossing
Het label komt er niet uit	Het label is niet om de scroll gewikkeld.	Het label moet ten slotte om de scroll worden gewikkeld.
	Het label slipt op de scroll.	Het label is teruggespoeld op de scroll.
Labels zijn niet gelijkmatig bevestigd	Het gereserveerde label is te lang.	Verkort de lengte van het gereserveerde label.
	Er zitten chips op het oppervlak van de fles.	Maak het flesoppervlak schoon.
	De rol drukte niet op de fles.	Druk de rol goed aan.
Het label is scheef	De labelrol wiebelt.	Stel het labelkeerschot opnieuw af en vergrendel het.
	De stripplaat is niet vergrendeld.	Vergrendel de stripplaat.
	Het oppervlak van de fles is vuil of nat.	Maak de fles schoon of vervang de schone fles.

- -

Adres:Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Geïmporteerd naar VS: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Belangrijke herinnering

1. Lees vóór gebruik de producthandleiding zorgvuldig door en zorg ervoor dat u alle veiligheidswaarschuwingen en gebruiksvoorzorgsmaatregelen begrijpt en naleeft.
2. Gebruik dit product niet voor andere niet-aangewezen doeleinden om onverwachte risico's te vermijden.
3. Dit product is alleen van toepassing op gebruikers binnen de gespecificeerde leeftijdsgroep en het toepassingsgebied. Houd u strikt aan de relevante leeftijdsbeperkingen en waarschuwingen.
4. Als er afwijkingen aan het product zijn, stop dan onmiddellijk met het gebruik ervan en neem contact op met het servicecentrum voor advies of om een reparatie te regelen.

Milieu-eisen voor gebruik

1. Gebruik het product in een droge en goed geventileerde omgeving om extreme omgevingsomstandigheden zoals wateractivering, hoge temperaturen, hoge luchtvochtigheid en extreem lage temperaturen te vermijden.
2. Vermijd direct zonlicht of contact met vuurbronnen om productschade of brand te voorkomen.
3. Zorg voor een stabiele gebruiksomgeving en voorkom dat het product wordt geraakt of valt om schade te voorkomen.

Richtlijnen voor veilig gebruik

1. Als er vreemde voorwerpen op het oppervlak van het product worden aangetroffen, stop dan onmiddellijk het gebruik en verwijder de vreemde voorwerpen voordat u het product verder gebruikt.
2. Als u dit product langere tijd continu gebruikt, rust dan op tijd goed uit om overmatige vermoeidheid te voorkomen.

Onderhoud en verzorging

1. Onderhoud en reinig het product regelmatig. Pas op dat u geen alcohol, zuur- of alkalische oplossingen enz. gebruikt
2. Demonteer het product niet en vervang er zelf geen onderdelen aan. Als u storingen ondervindt, neem dan contact op met het servicecentrum.

Noodmaatregelen

1. Stop zo snel mogelijk met het gebruik van het product als er zich abnormale situaties of ongevallen voordoen.
2. Als het product een noodsituatie betreft die de persoonlijke veiligheid in gevaar kan brengen, bel dan tijdig het noodnummer.

Disclaimers
We hechten veel belang aan de veiligheid en kwaliteit van onze producten, maar kunnen geen verantwoordelijkheid aanvaarden voor veiligheidsongevallen die worden veroorzaakt door onjuist gebruik of bediening.

BEWAAR DEZE INSTRUCTIES
