Ross Carbonite installatiehandleiding
Installatie en bekabeling
Voordat u uw apparaat instelt en bedient, raadpleegt u de "Belangrijke veiligheidsinstructies" in uw handleidingen voor switchers en routers.

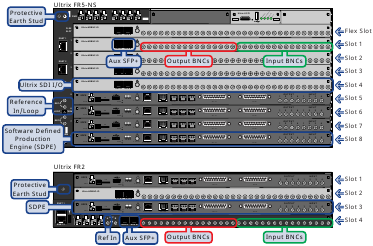

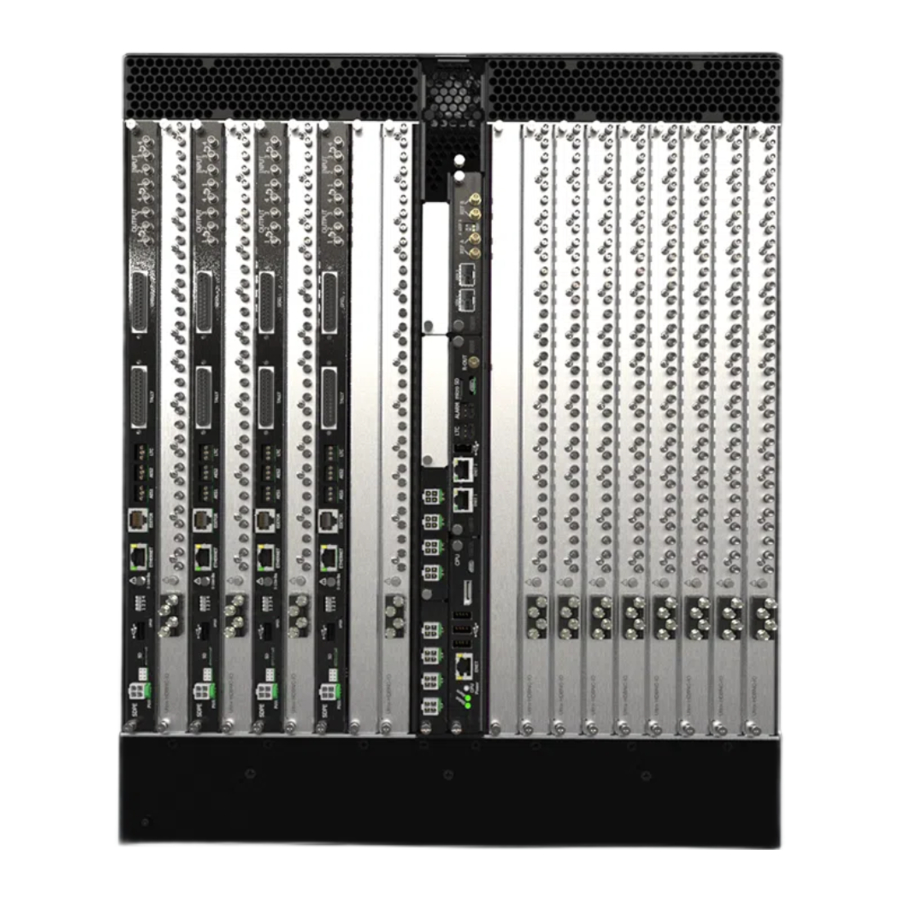

Ultrix-frames
LET OP
Er moet voldoende ventilatie in een rackframe worden gehandhaafd. Zorg ervoor dat de ventilatie van links naar rechts niet in gevaar komt. Raadpleeg de Ultrix-installatiehandleiding voor meer informatie.
Opmerkingen:
- De Ultrix FR12-, FR5-NS- en FR2-frames ondersteunen meerdere Carbonite-switcherplatforms tegelijk.
- De switcher gebruikt de Reference-ingang naar Ultrix voor timing.
- De ingangs- en uitgangs-BNC's op de SDPE-blade zijn toegewezen aan fysieke ingangen en uitgangen 19-22 op de switcher.
- Fysieke bronnen en bestemmingen op de router moeten intern worden toegewezen aan ingangen en uitgangen op de switcher.
- De Ultrix SDI I/O-blade wordt gebruikt om bronnen en bestemmingen te leveren waartoe de switcher toegang heeft.
- De REF B-verbinding wordt momenteel niet ondersteund.
- Een 1GbE ethernetverbinding is vereist voor Ultrix.
- Een Ultricool kan nodig zijn, afhankelijk van uw installatie.
- Het Ultrix FR12-frame kan maximaal 8 SDPE-blades ondersteunen, de FR5-NS kan maximaal 4 SDPE-blades ondersteunen en de FR2 kan maximaal 2 SDPE-blades ondersteunen.
- De Protective Earth Stud is mogelijk niet aanwezig op alle frames.
SDPE (Software Defined Production Engine)
Gevaar voor elektrische schokken. De stroomconnector (PWR) moet altijd worden losgekoppeld wanneer de SDPE-blade niet in het frame is geïnstalleerd.
Tally (female DB25)
| Pin | Tally | Pin | Tally |
| 1 | 1 | 14 | 14 |
| 2 | 2 | 15 | 15 |
| 3 | 3 | 16 | 16 |
| 4 | 4 | 17 | 17 |
| 5 | 5 | 18 | 18 |
| 6 | 6 | 19 | 19 |
| 7 | 7 | 20 | 20 |
| 8 | 8 | 21 | 21 |
| 9 | 9 | 22 | 22 |
| 10 | 10 | 23 | 23 |
| 11 | 11 | 24 | Common |
| 12 | 12 | 25 | Common |
| 13 | 13 |
GPI I/O (female DB25)
| Pin | GPI | Pin | GPI |
| 1 | I/O 1 | 14 | I/O 14 |
| 2 | I/O 2 | 15 | I/O 15 |
| 3 | I/O 3 | 16 | I/O 16 |
| 4 | I/O 4 | 17 | I/O 17 |
| 5 | I/O 5 | 18 | I/O 18 |
| 6 | I/O 6 | 19 | I/O 19 |
| 7 | I/O 7 | 20 | I/O 20 |
| 8 | I/O 8 | 21 | I/O 21 |
| 9 | I/O 9 | 22 | I/O 22 |
| 10 | I/O 10 | 23 | I/O 23 |
| 11 | I/O 11 | 24 | I/O 24 |
| 12 | I/O 12 | 25 | Ground |
| 13 | I/O 13 |
Opmerkingen:
- De switcher is opgebouwd uit een enkele SDPE-blade. Elke SDPE-blade biedt een onafhankelijke Carbonite-switcher.
- Het aantal SDPE-blades dat een systeem kan hebben, is afhankelijk van de grootte van het Ultrix-frame en de andere blades die zijn geïnstalleerd.
- Elke SDPE-blade is onafhankelijk van de andere. Als u er een upgradet naar een andere softwareversie, wordt die upgrade niet naar de andere SDPE-blades gepusht.
- De GPI- en Tally-poorten op elke SDPE-blade zijn onafhankelijk van elkaar.

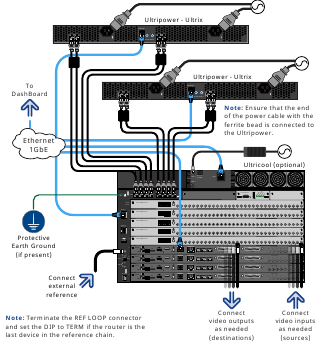

In-/uitschakelen
Stroom en bekabeling
Lees de handleiding voor uw Ultripower en Ultrix FR12, FR5-NS of FR2 voordat u begint met werken of apparatuur bedient.
Risico op elektrische schokken. De behuizing moet via een aardingsbout en een 18AWG-geleider of groter met de aarde worden verbonden.
LET OP
De Ultrix-frame- en SDPE-blades hebben geen aan/uit-schakelaars. Zorg ervoor dat de Ultripower niet is aangesloten op het elektriciteitsnet voordat u de stroomkabels van de Ultripower op de andere componenten aansluit. Dit voorkomt dat een deel van het systeem wordt ingeschakeld voordat u er klaar voor bent.
LET OP
Het Ultrix FR5-NS-frame vereist dat meerdere Ultripower-eenheden in een groep aan elkaar worden gekoppeld om de router tegelijkertijd van stroom te voorzien. De Ultripower-groep en -manager moeten worden ingesteld voordat u stroom op het systeem aansluit. Raadpleeg de documentatie voor uw Ultripower voor informatie over het instellen van groepen en het gebruik van de manager.
