SOVOL SV06 Handleiding

Introductie

Deze handleiding is bedoeld voor SV06-bezitters om te beginnen met hun SV06-printreis. We raden alle SV06-bezitters nog steeds aan om de handleiding zorgvuldig te lezen, zelfs als u bekend bent met de 3D-printtechnologie, aangezien er veel belangrijke informatie over de SV06 is die u kunt leren en die u kan helpen een betere printervaring te krijgen. In deze handleiding staan ​​enkele tutorials die te vinden zijn op de officiële website en in de groep kunt u de QR-codes scannen.

sovol ondersteuningsgroep

sovol officiële website

Opmerking

• Gebruik de printer niet anders dan hier beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
• Plaats de printer niet in een omgeving met grote trillingen of andere instabiliteit. Het schudden van de machine beïnvloedt de printkwaliteit van de printer.
• Plaats de machine niet in brandbare en explosieve materialen of in de buurt van een hoge warmtebron.
• Plaats de machine in een geventileerde, koele en stofvrije omgeving.
• Het wordt aanbevolen om het door de fabrikant aanbevolen materiaal te gebruiken om schade aan de machine te voorkomen.
• Gebruik geen andere stroomkabel dan de meegeleverde. Gebruik altijd een geaard stopcontact met drie pinnen.
• Open de plastic kap niet tijdens gebruik, anders wordt het printen onderbroken.
• Draag geen katoenen handschoenen bij het bedienen van de printer. Dergelijke doeken kunnen verstrikt raken in de bewegende delen van de printer, wat kan leiden tot brandwonden, mogelijk lichamelijk letsel of schade aan de printer.
• Wacht even met het verwijderen van de print nadat het printen is voltooid.
• Het wordt niet aanbevolen om firmware of mainboards van derden te gebruiken, anders vervalt de garantie.
• Reinig de printer regelmatig. Schakel altijd de stroom uit tijdens het schoonmaken en veeg met een droge doek om stof, vastgeplakt printplastic of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het printoppervlak schoon te maken.
• Kinderen onder de 10 jaar mogen de printer niet zonder toezicht gebruiken.
• Deze machine is uitgerust met een beveiligingsmechanisme. Beweeg het mondstuk en het printplatformmechanisme niet handmatig tijdens het opstarten, anders wordt het apparaat automatisch uitgeschakeld voor de veiligheid.
• Gebruikers dienen zich te houden aan de wet- en regelgeving van de betreffende landen en regio's waar de apparatuur zich bevindt (gebruikt), zich te houden aan de professionele ethiek, aandacht te besteden aan veiligheidsverplichtingen en ten strengste te verbieden om onze producten of apparatuur te gebruiken voor illegale doeleinden. Sovol is in geen geval verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders.

Apparatuurparameters

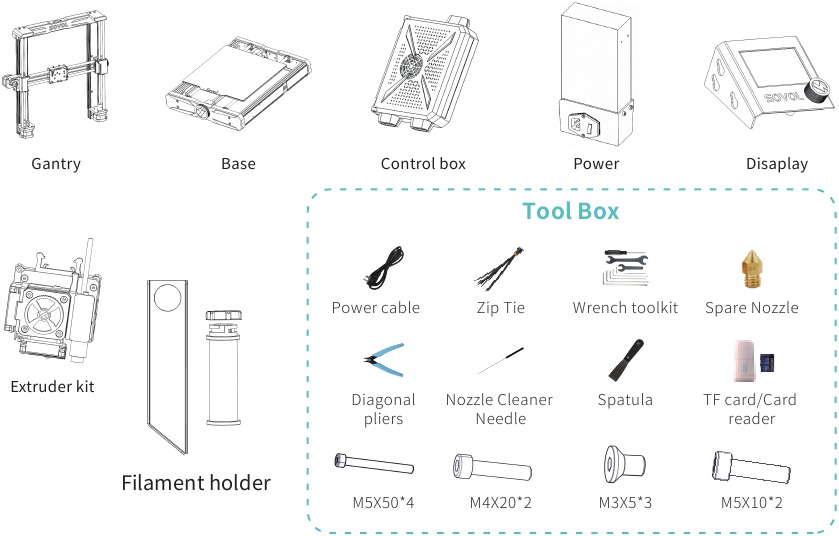

Pakketlijst

Montage

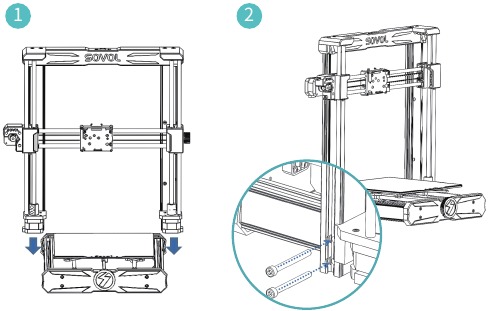

Installeer de portaal

1. Installeer de portaal op de basis met vier M5X50-schroeven, draai de schroeven vast.


Installeer het display

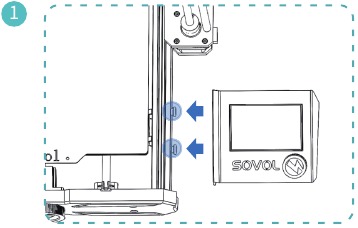

1. Installeer het display op de houder aan de rechterkant van de basis.

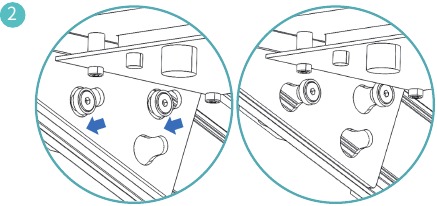

2. Duw het diagonaal naar beneden om het op de houder te laten vastzitten.

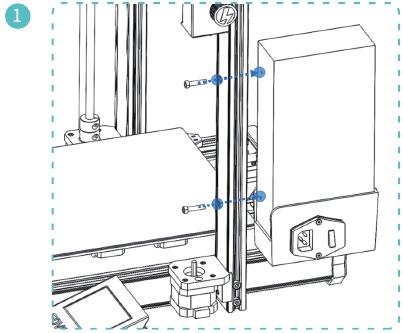

Installeer de voeding

1. Installeer de voeding op het rechterprofiel van de machineportaal met twee M4X20-schroeven, draai de schroeven vast.


Installeer de extruderkit

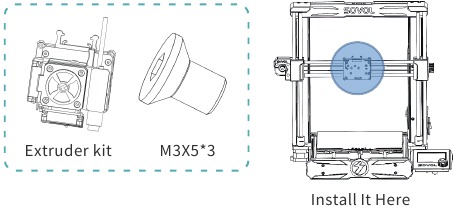

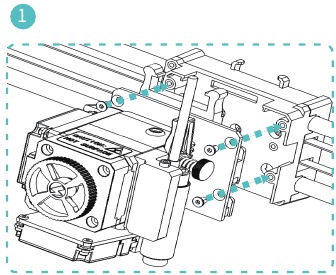

1. Installeer de extruderkit op de schuifbasis met drie M3X5-schroeven, draai de schroeven vast.


Installeer de bedieningskast

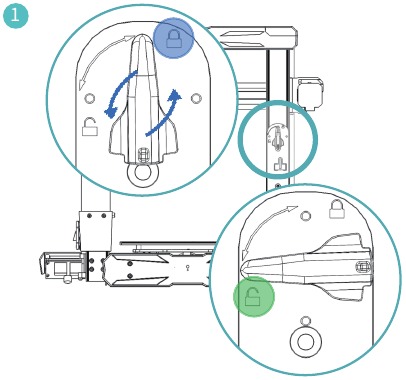

1. Draai de vliegtuigschakelaar op de ophangplaat van de bedieningskast naar links van de vergrendelde stand naar de ontgrendelde stand.

2. Installeer de bedieningskast op de ophangplaat.

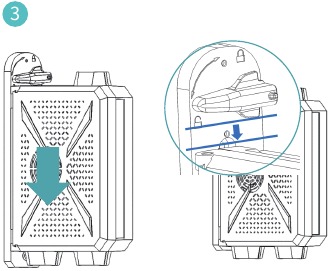

3. Druk de hele bedieningskast naar beneden om deze op de ophangplaat te vergrendelen.

4. Draai de vliegtuigschakelaar terug naar de vergrendelde stand.


Installeer de filamenthouder

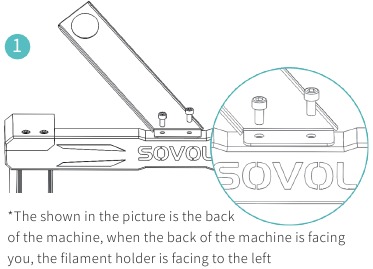

1. Installeer de filamentplaat op de bovenkant van de machine met twee M5X10-schroeven.

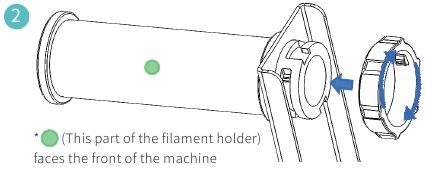

2. Installeer de filamenthouder.

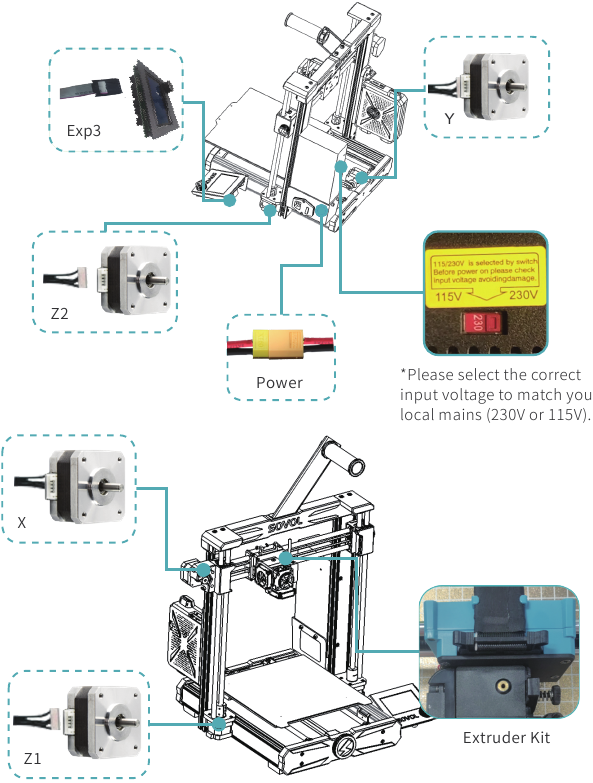

Verbindingslijnen

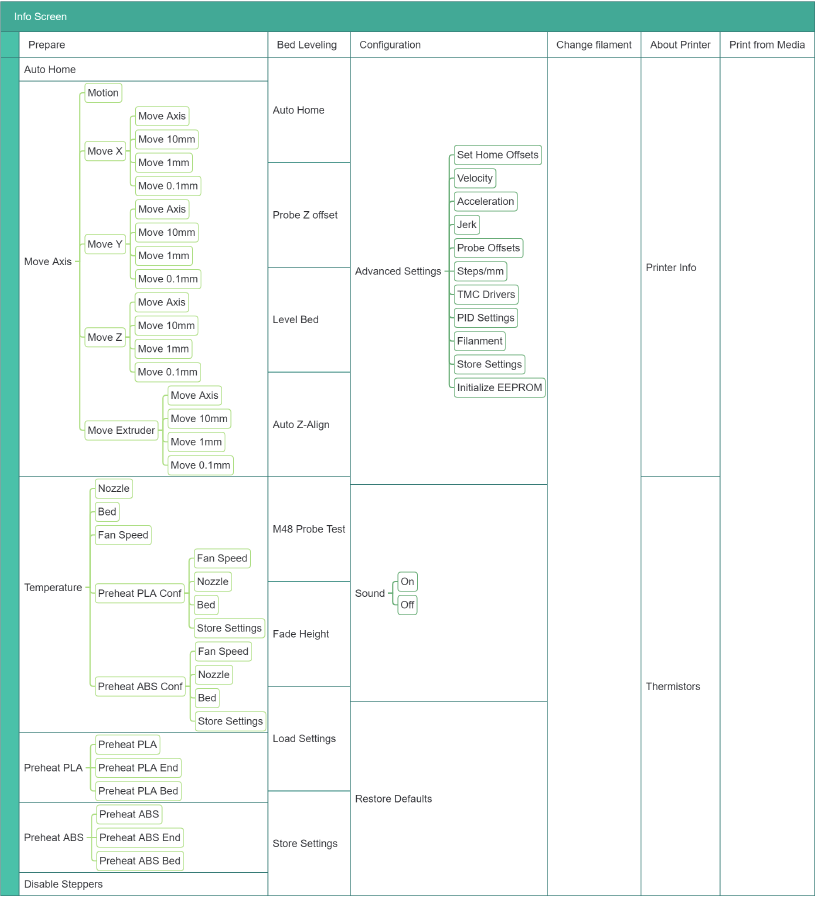

Scherminformatie

Nivellering

Nivellering-1

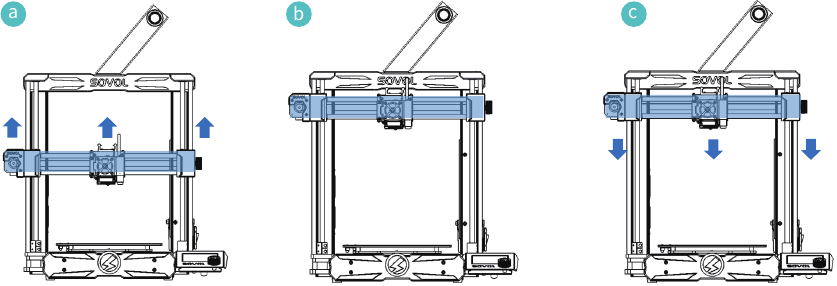

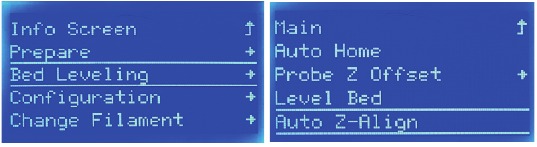

1. Druk op de knop > Main (Hoofd) → Bed Leveling (Bednivellering) → Auto Z-Align

   De machine gaat eerst automatisch naar de homepositie, waarna de hele X-as omhoog gaat om te kalibreren en vervolgens afdaalt naar de automatische homepositie.

Nivellering-2

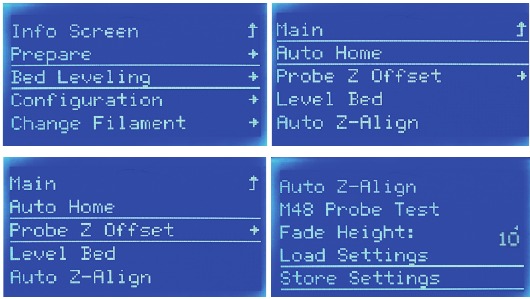

2. Klik op Bed Leveling (Bednivellering) → Auto Home (Preheat) (Automatische homepositie (voorverwarmen)) → Auto Home (Automatische homepositie)
   Na de eerste keer op Auto home (Automatische homepositie) te hebben geklikt, wordt de machine automatisch voorverwarmd: nozzle 120°C, hotbed 60°C. Nadat de temperatuur is bereikt, klikt u nogmaals op Auto Home (Automatische homepositie) om door te gaan.
3. Nadat de machine is gestopt, gaat u terug en klikt u op Probe Z offset om de afstand tussen de nozzle en het verwarmde bed aan te passen

   Vergeet na het aanpassen niet te klikken om de instellingen op te slaan.

Ongeveer 0,2 mm, de dikte van een vel A4-papier, wanneer u aan het papier trekt, kan de nozzle het papier enigszins bekrassen, wat betekent dat de afstand geschikt is.

Nivellering-3

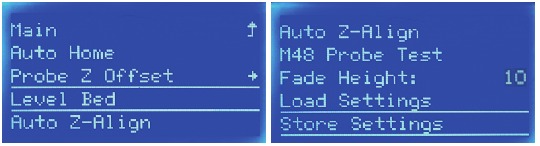

Na het klikken op Level Bed (Nivelleer bed) stijgt de nozzle tot 120℃ en het verwarmde bed tot 60℃, wees geduldig en wees voorzichtig met brandwonden.

Vergeet na het aanpassen niet te klikken om de instellingen op te slaan.

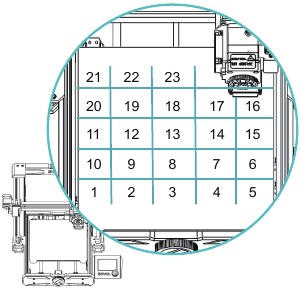

4. klik vervolgens op het niveau bed, de machine begint te detecteren op 25 punten op het hete bed.


Filament laden

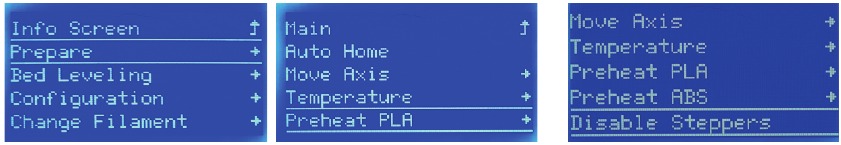

1. Klik op Prepare (Voorbereiden) → Preheat PLA/ABS (PLA/ABS voorverwarmen)

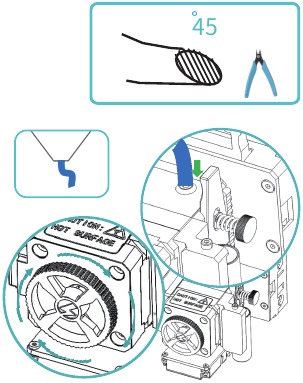

2. Wanneer de temperatuur stijgt tot de doeltemperatuur, snijdt u de voorkant van het filament af tot een hoek van 45°, steekt u het ongeveer 20 mm in de toevoerpoort en draait u het wiel met de klok mee totdat u het filament uit de nozzle ziet komen.


Als u weerstand voelt bij het draaien en het moeilijk is om te draaien, ontgrendel dan de motorSteps om de motor te ontgrendelen: klik op Prepare (Voorbereiden) → Disable Steppers (Stappenmotoren uitschakelen)

Filament vervangen

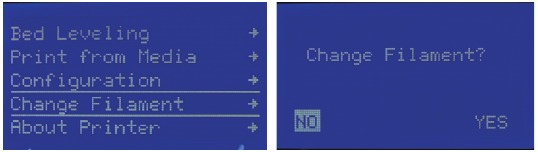

1. Druk op de knop>Main (Hoofd) → Change Filament (Filament vervangen) → Yes (Ja)

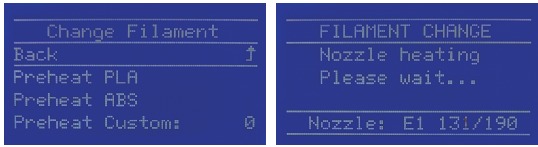

2. Selecteer de optie op basis van het type filament dat u gebruikt, u kunt ook Preheat Custom (Aangepast voorverwarmen) selecteren om een ​​temperatuur in te stellen. Wacht na het selecteren tot de temperatuur stijgt.

3. Wacht tot de doeltemperatuur is gestegen, het filament wordt automatisch ingetrokken en steek vervolgens nieuw filament in om te beginnen met printen.


Voorbereiden op het printen

1. Dubbelklik om Sovol-Cura in het TF-kaartbestand te installeren.

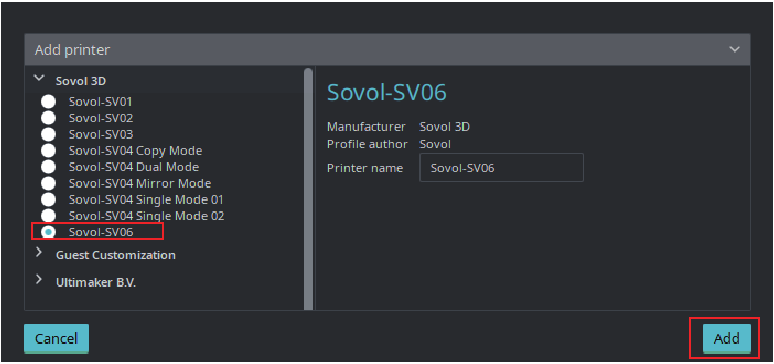

2. Selecteer om SV06 toe te voegen.

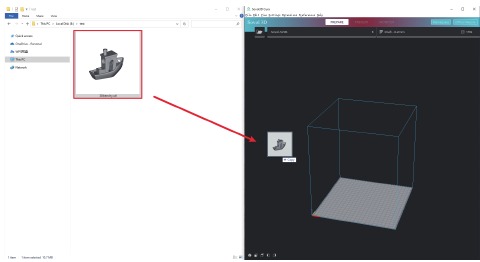

3. Selecteer het model dat u wilt printen en open

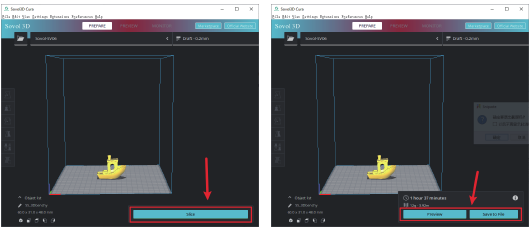

4. Slice en sla het bestand op de TF-kaart op

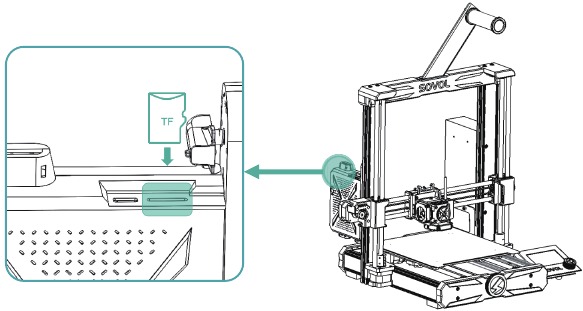

5. Steek de TF-kaart in de kaartsleuf boven de mainboard-box van de machine

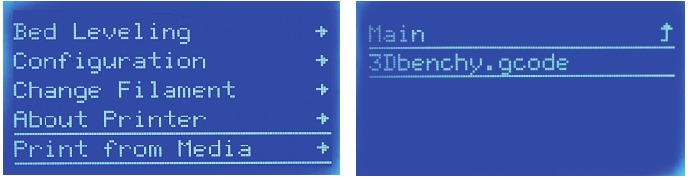

6. Klik op "Print from media" (Printen vanaf media) → Select file to print (Selecteer bestand om te printen)

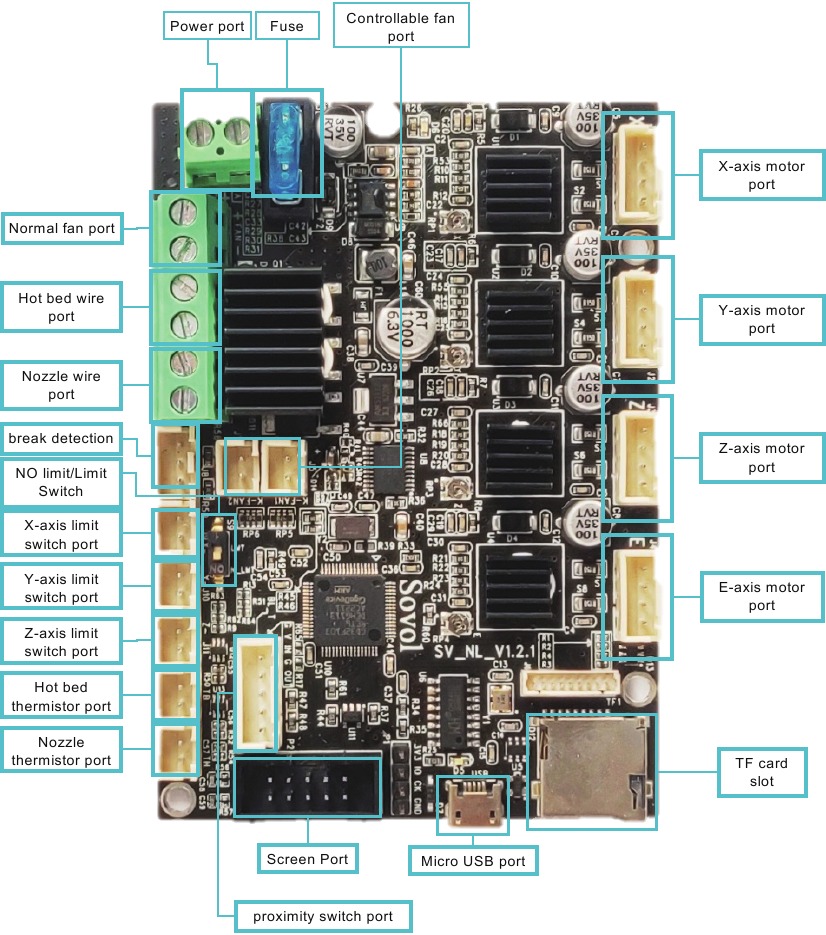

Mainboard

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SOVOL SV06 Handleiding
