FLEXSTEEL Sectional Handleiding

Montage-instructies

Onderdelenlijst voor Power Chaise rechter/linker arm

Onderdelenlijst voor Armloze Stoel

Onderdelenlijst voor Console

Onderdelenlijst voor Hoek

Onderdelenlijst voor Armloze Relaxfauteuil

Onderdelenlijst voor Power Relaxfauteuil rechter/linker arm

1. Verwijder de verpakking met houten poot (C) van de Chaise van de blauwe veer. Schroef de 4 houten poten van de Chaise vast met ring (C) door de houten poten (C) te draaien. (Zie Afbeelding 1)

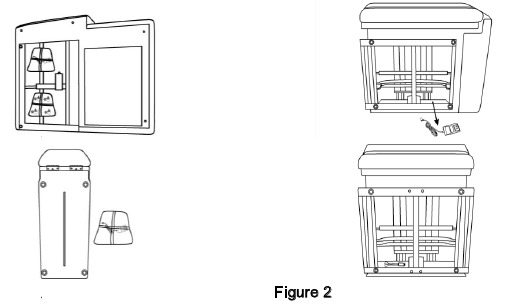

2. Draai de zitting (B) van de Chaise / Relaxfauteuil rechter / linker arm / Console / Armloze Relaxfauteuil om en maak de transformatoren (C) en Y-Splitter (F) los. (Zie Afbeelding 2) Zet de zitting (B) terug in de rechtopstaande positie. Om schade aan de kabel te voorkomen, moet u ervoor zorgen dat deze vrij is van de metalen voet.

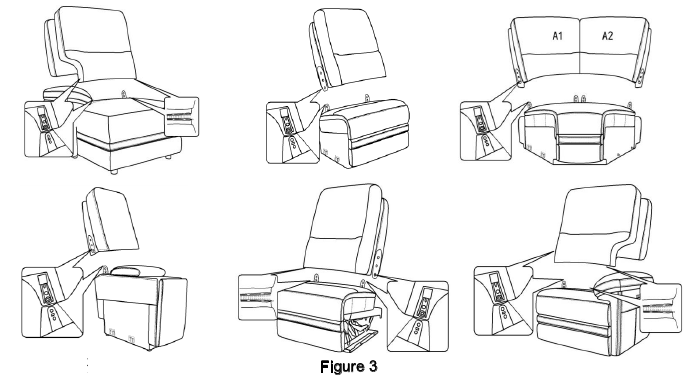

3. Bevestig de rugleuning (A) aan de zitting (B). Zorg ervoor dat de vergrendelingen goed passen. Bevestig de ritsen om de flap tussen de rugleuning (A) en de zitting (B) te verbinden. (Zie Afbeelding 3)

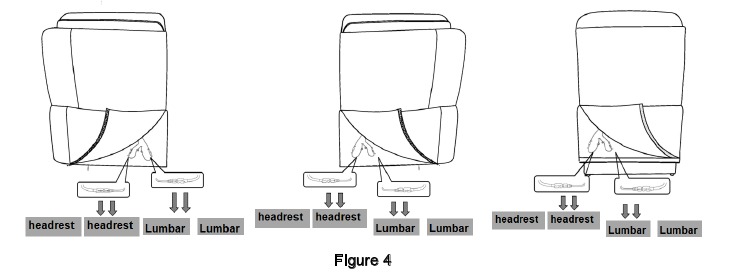

4. Klap de achterkleppen omhoog. Sluit twee kabels aan met hoofdsteunlabels en twee kabels met lendensteunlabels voor Chaise / Relaxfauteuil rechter of linker arm / Armloze Relaxfauteuil en plaats ze achter de kleppen. (Zie Afbeelding 4)

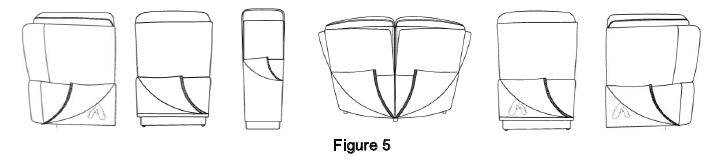

5. Bevestig de achterkleppen aan de onderkant van het meubel. (Zie Afbeelding 5)

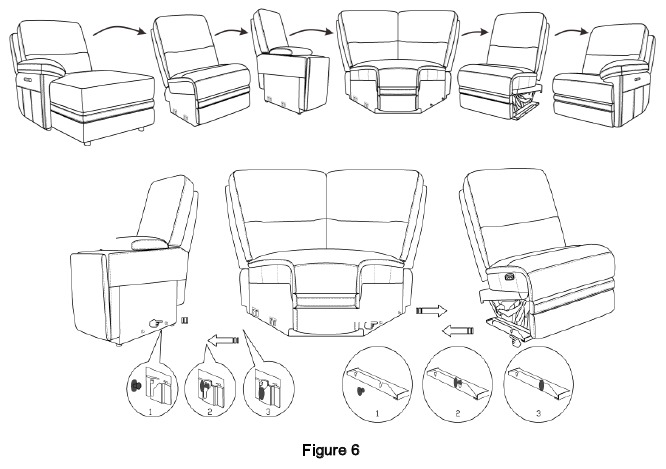

6. Verbind de afzonderlijke stukken met elkaar. Til het item met de bout (mannelijke connector) omhoog en sluit het aan op het item met de vrouwelijke connector of het item met het mechanisme verbindingspunt. (Zie Afbeelding 6)

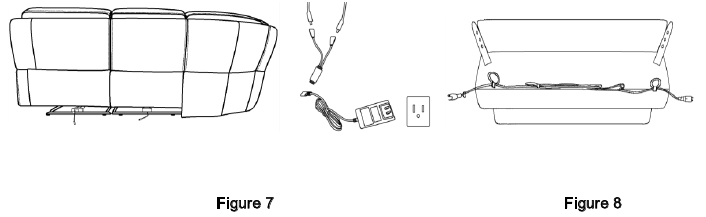

7. Sluit beide kabels die uit de onderkant van het stuk komen (Chaise rechter / linker arm of Power Relaxfauteuil rechter / linker arm + Armloze Relaxfauteuil) elk aan op de twee uiteinden van Y-Splitter (F) en vervolgens rechtstreeks op de transformator (C).
   (Zie Afbeelding 7)
   Als de verlengkabel (E) nodig is: maak de achterkleppen los van de onderkant van de Armloze Stoel en verwijder vervolgens de verlengkabel (E) van de onderkant. Sluit de twee uiteinden van de verlengkabel (E) elk aan op de ene kabel die uit de onderkant van het stuk komt en op een uiteinde van Y-Splitter (F). (Zie Afbeelding 8)

8. Steek de transformatoren (C) in stopcontacten in de buurt en zorg er nog steeds voor dat ze vrij zijn van de metalen voet. (Zie Afbeelding 7)

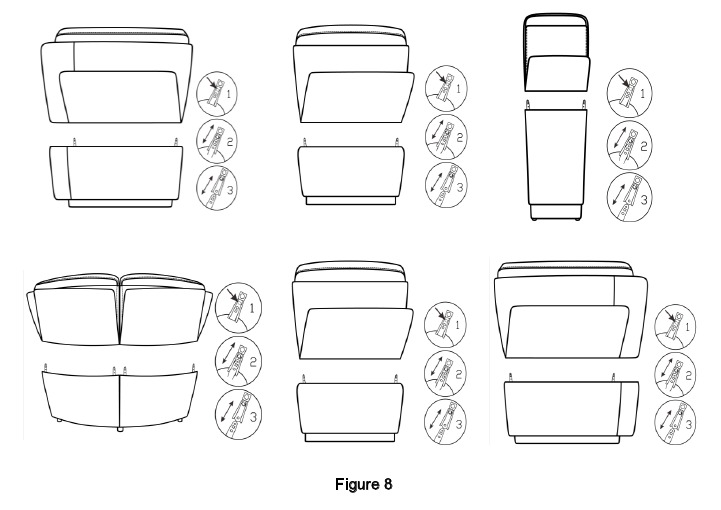

Rugleuning demonteren

Om de rugleuning (A) te verwijderen, koppelt u de hoofdsteun- en lendensteunmotorverbindingen achter de achterkleppen los en maakt u de rits los tussen de rugleuning (A) en de zitting (B). Trek aan de bladveren die aan de beugels zijn bevestigd en til de rugleuning (A) weg van de zitting (B). (Zie Afbeelding 8)

Belangrijke opmerkingen

• Om elk risico op verstikking voor kinderen of huisdieren te voorkomen, moet u alle plastic zakken onmiddellijk weggooien.
• Als de verstelfuncties niet goed werken, controleer dan op losse kabelverbindingen voordat u contact opneemt met de winkelier.

Belangrijke opmerkingen
Lees deze instructies zorgvuldig door en maak uzelf vertrouwd met elke procedure voordat u het meubel in elkaar zet. Controleer of u alle onderdelen heeft en maak uzelf vertrouwd met elk onderdeel voordat u verdergaat.
Haal alle fittingen uit de plastic zak en verdeel ze in groepen. Zorg ervoor dat u voldoende ruimte heeft om alle onderdelen uit te leggen voordat u ze in elkaar zet. Om schade aan de onderdelen te voorkomen, raden we aan om het apparaat op een zachte, vlakke ondergrond te monteren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FLEXSTEEL Sectional Handleiding

Beschikbare talen
