Brookfield AMETEK-handleiding
Inhoud

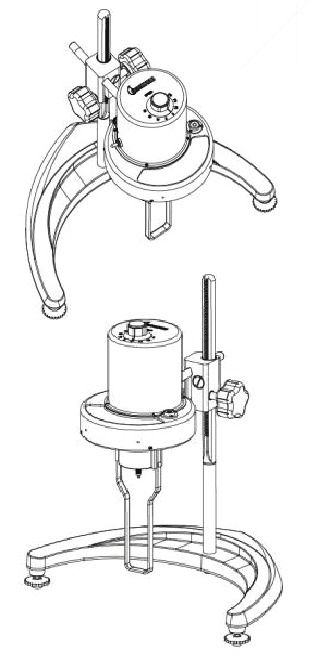

Instrument Setup
- Zet de laboratoriumstandaard in elkaar (raadpleeg de montage-instructies in de Appendix van de handleiding).
- Monteer de viscositeitsmeter stevig op een Brookfield-laboratoriumstandaard. De metalen handgreep moet in de klem van de laboratoriumstandaard worden gestoken. Stel de viscositeitsmeter waterpas, met behulp van de waterpasbel op het instrument.
- Bewaar de verzenddoos waarin uw instrument is geleverd voor toekomstig gebruik wanneer u uw instrument terugstuurt naar AMETEK Brookfield of uw lokale geautoriseerde dealer voor service. De draagkoffer voor standaard viscositeitsmeters/reometers moet ook worden bewaard, omdat deze extra bescherming biedt voor deze instrumenten tijdens verzending.

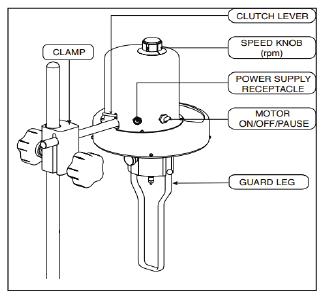

Bediening
- Zorg ervoor dat de stekker van de voeding stevig in uw stroombron is gestoken.
- Steek de metalen stekker van de voeding in de ronde aansluiting aan de achterkant van de viscositeitsmeter.
- De zwarte, rubberen staafschakelaar op de viscositeitsmeter regelt de motor en heeft drie standen:
- UP: O - schakelt de motor uit en voorkomt dat de wijzerplaat draait
- MIDDLE: Aan - zorgt ervoor dat de wijzerplaat met de geselecteerde snelheid draait
- DOWN: Pauze (of motorstop) - zorgt ervoor dat de wijzerplaat pauzeert tijdens het draaien
- LV-viscositeitsmeters gebruiken een set van vier spillen en een smalle beschermpoot; RV-viscositeitsmeters gebruiken een set van zes spillen en een bredere beschermpoot; HA- en HB-viscositeitsmeters gebruiken een set van zes spillen en geen beschermpoot
- Snelheden (rpm) worden gewijzigd door aan de zwarte knop bovenop de viscositeitsmeter (naar links of rechts) te draaien naar de gewenste snelheid.
- De koppelingshendel tilt, wanneer deze wordt ingedrukt, de wijzerplaat tegen de rode aanwijzer omhoog en "houdt" de meting van de viscositeitsmeter vast. Als de koppeling wordt losgelaten, zakt de wijzerplaat en komt de aanwijzer vrij.
De viscositeitsmeter gebruiken voor metingen
- Monteer de beschermpoot (indien gebruikt) op de viscositeitsmeter.
- Laat de viscositeitsmeter, zonder dat er een spil is bevestigd, zakken door aan de zwarte knop aan de rechterkant van de klem te draaien. Centreer de viscositeitsmeter boven het testmateriaal.
- Zorg ervoor dat er geen luchtbellen onder de spillen terechtkomen, vooral niet onder de schijfachtige. Begin met het onderdompelen van de spil in een diagonale baan over het oppervlak van de vloeistof. Sleep de spil langzaam over het vloeistofoppervlak en breng de spil vervolgens in de rechtopstaande positie. Draai de spil op de viscositeitsmeter.
- Het correct bevestigen van de spil is belangrijk. Duw de koppelingsschroef van de viscositeitsmeter voorzichtig omhoog en vermijd zijwaartse bewegingen. Houd hem stevig vast terwijl u de spil vastschroeft (let op: linkse draad).
- Laat de viscositeitsmeter zakken en centreer de spil in het testmateriaal totdat de meniscus zich in het midden van de onderdompelingsmarkering bevindt.
Metingen uitvoeren en viscositeit berekenen
- Selecteer de gewenste snelheid.
- Zet de motorschakelaar van de viscositeitsmeter in de AAN-stand.
- Wacht tot de aangegeven meting is gestabiliseerd; deze tijd kan variëren, afhankelijk van uw vloeistof of uw testmethode. Minimaal 5 omwentelingen worden aanbevolen voordat een meting wordt uitgevoerd.
- Om een meting uit te voeren, drukt u de koppelingshendel in en houdt u deze in de onderste stand. Houd de hendel ingedrukt en zet de motorschakelaar in de stand "Pauze" of "O". Pas de positie van de wijzerplaat indien nodig aan, zodat de rode aanwijzer in het venster van de viscositeitsmeter verschijnt.
- Door de koppelingshendel in te drukken, wordt de gekalibreerde veerdoorbuiging op zijn plaats vergrendeld, waardoor de wijzerplaataflezing wordt verkregen; door de motorschakelaar in de stand "Pauze" te houden (of hem in de stand "UIT" te zetten) wordt de motor gestopt en stopt de wijzerplaat met draaien, zodat u de meting kunt registreren.
- Noteer de meting die wordt aangegeven door de rode aanwijzer op de wijzerplaat: dit getal staat bekend als % koppel. Raadpleeg de handleiding voor informatie over het omrekenen van de % koppel-meting naar viscositeit in centipoise (cP).
- Zet de motor in de UIT-stand bij het verwisselen van spillen en monsters.
- Verwijder de spil voordat u deze reinigt.
(800) 528-7411 of (602) 470-1414
brookfieldengineering.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Brookfield AMETEK-handleiding
