Garmin FORCE KRAKEN installatiehandleiding

Aan de slag

Raadpleeg de handleiding Belangrijke veiligheids- en productinformatie in de productverpakking voor productwaarschuwingen en andere belangrijke informatie.

Als u dit toestel niet volgens deze instructies installeert, kan dit leiden tot persoonlijk letsel, schade aan het vaartuig of het toestel, of slechte prestaties van het product.

Laat de motor niet draaien als de propeller zich niet in het water bevindt. Contact met de draaiende propeller kan ernstig letsel veroorzaken.

Gebruik de motor niet in gebieden waar u of andere mensen in het water in contact kunnen komen met de draaiende propeller, omdat dit ernstig letsel kan veroorzaken.

Koppel de motor altijd los van de accu voordat u de propeller, de propellermotor, de elektrische aansluitingen of de elektronische behuizingen hanteert of eraan werkt om ernstig letsel of de dood te voorkomen.

Voor de best mogelijke prestaties en om mogelijk letsel, schade aan het toestel of schade aan uw vaartuig te voorkomen, wordt installatie door een gekwalificeerde installateur aanbevolen.

Om mogelijk persoonlijk letsel te voorkomen, dient u altijd een veiligheidsbril, gehoorbescherming en een stofmasker te dragen bij het boren, snijden of schuren.

Let bij het opbergen of inzetten van de motor op het risico van beknelling of inklemming door bewegende onderdelen, wat kan leiden tot persoonlijk letsel.

Zorg bij het opbergen of inzetten van de motor voor een stabiele basis en let op gladde oppervlakken rond de motor. Als u uw evenwicht verliest tijdens het opbergen of inzetten van de motor, kan dit leiden tot letsel.

KENNISGEVING
Controleer bij het boren of snijden altijd wat zich aan de andere kant van het oppervlak bevindt om schade aan het vaartuig te voorkomen.

Benodigde gereedschappen en materialen

• Boormachine en een boor van ¹¹/₃₂ inch (9 mm)
• #2 kruiskopschroevendraaier
• Hex-bit of -sleutel van 4 mm
• ¹/₂ inch (13 mm) dopsleutel
• Momentsleutel
• Stroomonderbreker met een vermogen van continu 60 A
• Stekker en stopcontact voor trollingmotor met een vermogen van 60 A of hoger (optioneel)
• Draad van 6, 4 of 2 AWG (16, 25 of 35 mm²) voor langere lengtes van de voedingskabel
• Soldeer en krimpkous, indien de voedingskabel wordt verlengd
• Roestvrijstalen pan-kopbouten ⁵/₁₆-20 (M8x1) (als de meegeleverde bouten niet lang genoeg zijn om de motor aan het dek te bevestigen)

Voorbereiding van de installatie

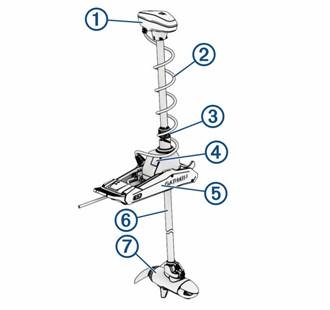

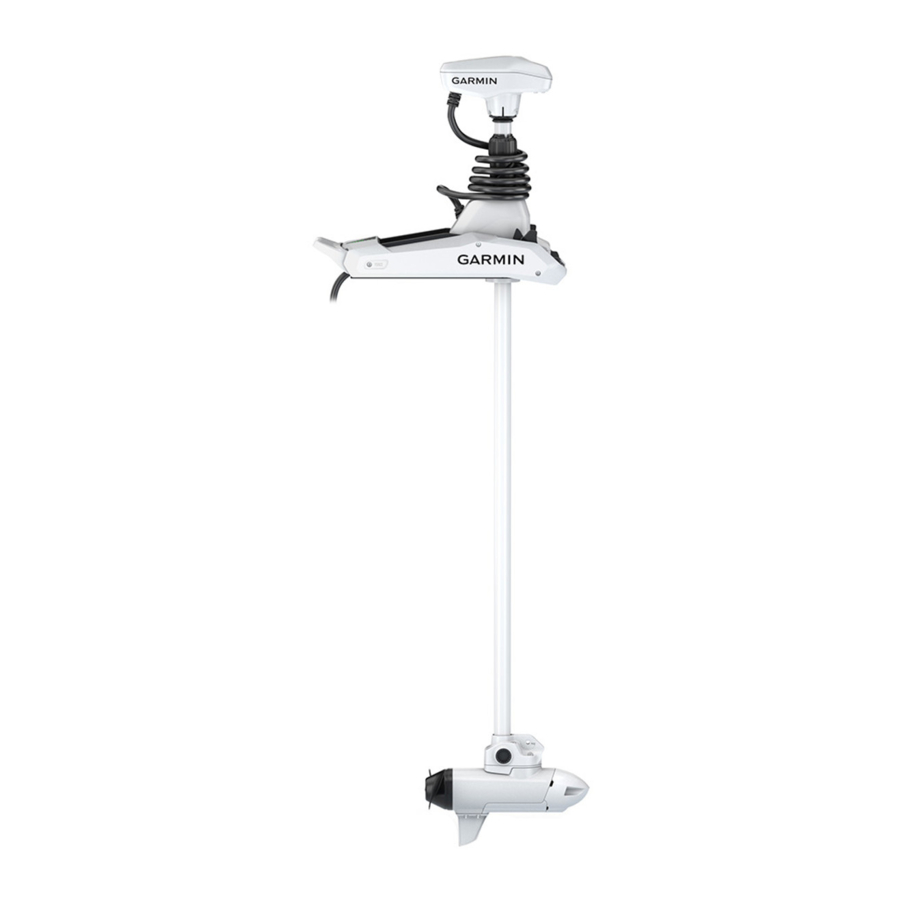

Apparaatoverzicht

	Schachtkap
	Voedings- en transducerkabels
	Diepte-afstelring
	Besturingssysteem
	Bevestiging
	Schacht
	Propellermotor

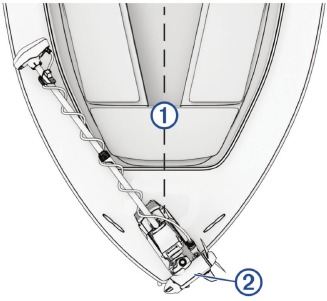

Montageoverwegingen

U moet de motor installeren op een locatie waar zich geen grote metalen voorwerpen, zoals een gereedschapskist, in de buurt van het scherm bevinden wanneer deze is ingezet. Grote metalen voorwerpen kunnen de werking van het magnetisch kompas verstoren, waardoor de prestaties van de ingebouwde stuurautomaat worden beïnvloed en mogelijk persoonlijk letsel of schade aan eigendommen ontstaat.

Neem de volgende overwegingen in acht bij het kiezen van een montageplaats.

• U moet de motor op de boeg van uw boot installeren.
• U moet de bevestiging zo installeren dat de ingezette motor zo dicht mogelijk bij de hartlijn van de boot is.

• U moet de bevestiging installeren met de bovenkant van de uitsparing die over de boordrand van de boot uitsteekt. De U-vorm moet over de zijkant van de boot uitsteken.

OPMERKING: Als er niet genoeg ruimte is op de boordrand om alle zes bouten te installeren, moeten er minimaal vier bouten worden gebruikt.

• De motor wordt met bouten aan het dek van de boot bevestigd, dus u moet ruimte hebben om de bevestiging van onderaf met ringen en moeren vast te zetten.
• De motor moet vrij kunnen bewegen van de ingezette naar de opgeborgen stand en weer terug, dus de installatielocatie moet vrij zijn van obstakels.
• Controleer of het dek sterk genoeg is voor het gewicht en de kracht van de trollingmotor. Gebruik een steunplaat of verstevig de boot indien nodig.

Aansluitoverwegingen

Neem bij het maken van de bedradingsaansluitingen de volgende overwegingen in acht.

• U moet de trollingmotor aansluiten op een 24- of 36Vdc-accubank die continu 60 A kan leveren.
• U moet de verbinding met de stroombron maken via een stroomonderbreker met een vermogen van continu 60 A (niet meegeleverd).
• Indien nodig kunt u de voedingskabel verlengen met de juiste draaddikte op basis van de lengte van de verlenging (Verlengingen van de voedingskabel).
• Voor het gemak kunt u een stekker en stopcontact voor een trollingmotor met een vermogen van 60 A of meer (niet meegeleverd) in het schot installeren om het gemakkelijker te maken de motor los te koppelen van de stroombron.

Installatieprocedures

LET OP
Bij het monteren van de motor moet u handgereedschap gebruiken om alle onderdelen te installeren, waarbij u de koppelingsspecificaties in acht neemt indien aanwezig. Het gebruik van elektrisch gereedschap om de motor te monteren kan de onderdelen beschadigen en maakt de garantie ongeldig.

De motor op het dek installeren

OPMERKING: Als de meegeleverde bouten niet lang genoeg zijn voor het montageoppervlak, moet u roestvrijstalen bolkopbouten van de juiste lengte aanschaffen, ⁵/₁₆in. -20 (M8x1).

1. Selecteer een montagelocatie op de boeg van uw boot, rekening houdend met de montageoverwegingen.
2. Plaats de meegeleverde montagesjabloon op de montagelocatie, waarbij de houder op de sjabloon over de boord of de rand van het bootdek hangt.
3. Markeer de locaties van de montagegaten op het bootdek.

OPMERKING: Gebruik de zes symmetrische gaten in de houder voor een standaardinstallatie. Het zevende gat is niet nodig voor de meeste installaties.

4. Boor de montagegaten met een boor van ¹¹/₃₂ inch (9 mm).

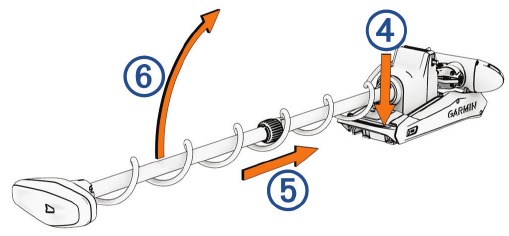

5. Plaats de motor op het bootdek en lijn de gaten op de houder uit met de montagegaten.

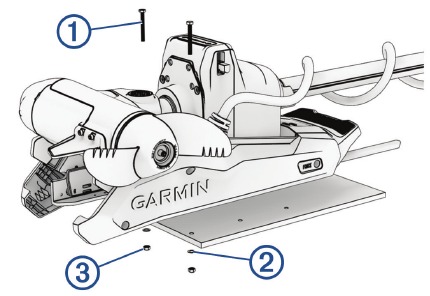

6. Zet de houder vast aan het dek met de meegeleverde bouten , ringen , en borgmoeren in de twee gaten die zich het dichtst bij de boord of de rand van het bootdek bevinden.

7. Pas de dieptestop aan zodat de motor kan worden uitgeschoven zonder de grond te raken.
8. Druk op de ontgrendeling , schuif de motorkop van de schroef naar buiten , en draai de elektromotor voorzichtig in de uitgeschoven positie .

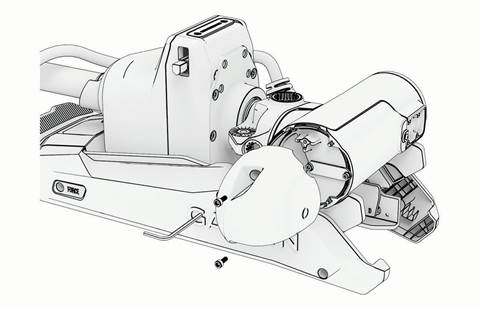

De neuskegel installeren

OPMERKING: De meeste modellen worden volledig gemonteerd geleverd. Deze procedure is alleen vereist voor de 90-inch Force Kraken Trolling Motor.

Bevestig de neuskegel aan de voorkant van de schroefmotoraandrijving met behulp van een 4 mm zeskantbit of -sleutel en de twee meegeleverde schroeven, en zorg ervoor dat het lipje zich aan de onderkant bevindt.

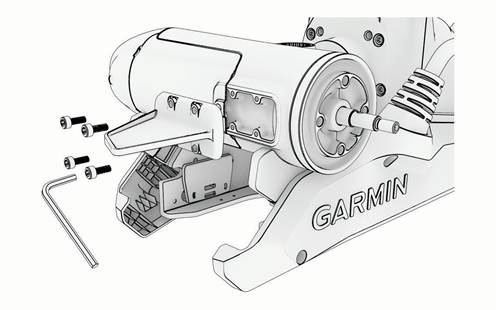

De kiel installeren

OPMERKING: De meeste modellen worden volledig gemonteerd geleverd. Deze procedure is alleen vereist voor de 90-inch Force Kraken Trolling Motor.

Bevestig de kiel aan de schroefmotoraandrijving met behulp van een 4 mm zeskantbit of -sleutel en de vier meegeleverde schroeven, en zorg ervoor dat het langere uiteinde van de kiel naar de schroefzijde is gericht.

De schroef installeren

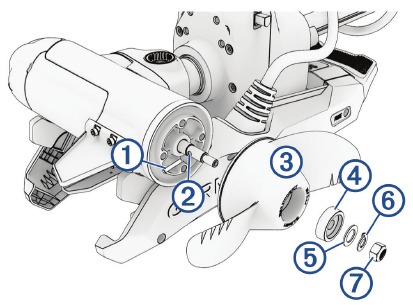

1. Plaats de pin door de schroefmotoras .


2. Draai indien nodig de motoras om de pin horizontaal te richten, zodat deze minder snel loslaat tijdens de installatie.
3. Lijn de gleuf aan de binnenkant van de schroef uit met de pin en schuif de schroef op de motoras.
4. Plaats de anode , ring , borgring , en moer op het uiteinde van de motoras.
5. Draai de borgmoer met een dopsleutel van ⁹/₁₆ inch (14 mm) vast tot 16,27 N-m (12 lbf-ft) om de schroef vast te zetten.

Aansluiten op stroom

Om mogelijk ernstig persoonlijk letsel of schade aan eigendommen te voorkomen, moet de stroomonderbreker in de uit-stand staan voordat u de stroomkabels van de elektromotor aansluit.

1. Leid de stroomkabel naar het schakelpaneel of de locatie waar u van plan bent de stroomonderbreker te installeren.
2. Verleng indien nodig de stroomkabel met behulp van de juiste draaddikte op basis van de lengte van de verlenging (Stroomkabelverlengingen) met behulp van soldeer en krimpkous.
3. Installeer een stekker en stopcontact voor de elektromotor met een vermogen van 60 A of meer waar de stroomkabel een schot binnengaat (optioneel).
4. Sluit de stroomkabel aan op een stroomonderbreker met een vermogen van 60 A (continu).
5. Sluit indien nodig de stroomonderbreker aan op een 60 A, 24 of 36 Vdc-stroombron. Stroomkabelverlengingen

U moet deze vereisten volgen bij het verlengen van de stroomkabels voor dit product. Onjuist verlengde stroomkabels veroorzaken een te hoge elektrische stroom, wat kan leiden tot persoonlijk letsel of schade aan eigendommen.

• U moet een enkeladerige draad met een isolatie gebruiken die geschikt is voor ten minste 75 °C (167 °F), die niet is gebundeld, niet is omhuld en niet door een leiding loopt.

OPMERKING: Als u draad gebruikt met een isolatie die geschikt is voor ten minste 105 °C (221 °F) en deze buiten de machineruimten loopt, kunt u maximaal drie draden in een omhulling of leiding bundelen.

• Bij het installeren van de verlenging moet u alle industrienormen en best practices volgen.
• U moet de juiste draaddikte gebruiken op basis van de lengte van de verlenging.

De transducer aansluiten op een kaartplotter

Select Force Kraken Trolling Motor-modellen hebben een ingebouwde transducer. Als uw model geen transducer heeft, moet u er een installeren voordat u deze op een compatibele kaartplotter kunt aansluiten. De ingebouwde 12-pins transducer is compatibel met bepaalde Garmin^®-kaartplottermodellen. Ga naar garmin.com of neem contact op met uw Garmin-dealer voor meer informatie.

1. Leid de transducerkabel naar de geïnstalleerde kaartplotter. Sluit indien nodig de meegeleverde verlengkabel of een langere verlengkabel aan.
2. Installeer de borgring op het uiteinde van de transducerkabel.
3. Sluit de transducerkabel aan op de transducerpoort aan de achterkant van de kaartplotter.

Raadpleeg de instructies die bij uw kaartplotter zijn geleverd om de transducerpoort te identificeren.

Stabilisatorinstallatie

De stabilisator is een optioneel accessoire dat extra ondersteuning kan bieden voor de elektromotor wanneer deze in de opgeborgen positie staat.

OPMERKING: De stabilisator wordt alleen meegeleverd met de Force Kraken 90" Trolling Motor.

Installatie-instructies voor de stabilisator worden meegeleverd in de stabilisatordoos.

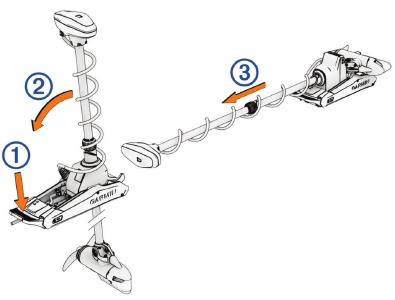

De motor opbergen vanuit de uitgeschoven positie

1. Houd het pedaal ingedrukt om de vergrendeling te ontgrendelen


OPMERKING: De motor moet automatisch naar 90° sturen om te worden opgeborgen. De opbergzijde van de schroef kan worden geconfigureerd in het instellingenmenu.

2. Kantel de as naar achteren en til de motor vervolgens langzaam op terwijl u de as in de horizontale positie kantelt.
3. Schuif de motor in de motorvanger totdat deze in de opgeborgen positie vergrendelt .

Duw naar voren langs de lengte van de as en trek vervolgens naar achteren langs de lengte van de as om ervoor te zorgen dat de motor stevig is vergrendeld. Als de motor niet stevig is vergrendeld in de opgeborgen positie, kan de motor onverwachts worden uitgeschoven in ruw water of tijdens het rijden met een aanhanger, wat kan leiden tot mogelijke schade aan eigendommen of ernstig persoonlijk letsel.

De diepteverstelring moet zo dicht mogelijk bij de basis van de motor worden geplaatst. Als u dit niet doet, kan dit leiden tot onverwacht gebruik van de elektromotor, wat kan leiden tot mogelijke schade aan eigendommen of ernstig persoonlijk letsel.

4. Klem indien geïnstalleerd de motoras vast in de stabilisator.

Installatie afstandsbediening

De afstandsbediening maakt draadloos verbinding met de elektromotor en is in de fabriek gekoppeld.

Bedieningsinstructies zijn opgenomen in de Force Kraken Trolling Motor Quick Start Manual (Beknopte handleiding voor de Force Kraken Trolling Motor).

Onderhoudsbehoeften en schema

LET OP
Nadat u de motor in zout water of brak water hebt gebruikt, moet u de hele motor afspoelen met zoet water en een siliconenspray op waterbasis aanbrengen met een zachte doek. Vermijd het spuiten van waterstralen op de askap, om te voorkomen dat er water binnendringt, wat kan leiden tot productschade.

Om uw garantie te behouden, moet u een reeks routineonderhoudstaken uitvoeren wanneer u uw motor voorbereidt op het seizoen. Als u de motor in zout water of droge, stoffige omgevingen gebruikt of vervoert (bijvoorbeeld op grindwegen), moet u deze taken vaker uitvoeren tijdens het seizoen.

Ga voor gedetailleerde procedures en informatie over service- en vervangingsonderdelen naar garmin.com/manuals/kraken _trolling_motor om de Force Kraken Trolling Motor Maintenance Manual (Onderhoudshandleiding voor de Force Kraken Trolling Motor) te downloaden.

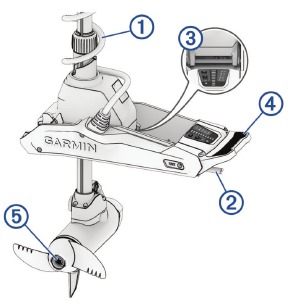

• Onderzoek de spiraalkabel op slijtage en vervang deze indien nodig.
• Controleer en reinig de stroomkabels .
• Smeer het scharnier in met vet van maritieme kwaliteit.
• Reinig en smeer het vergrendelingspedaal voor opbergen en uitklappen en de vergrendelingsstang.
• Reinig of vervang de anodes in de schroefmotoraandrijving.
• Verwijder verwarde vislijn en andere obstakels van de schroef.

Motorinformatie

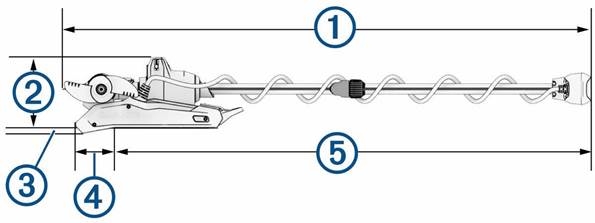

Afmetingen in opgeborgen toestand

Item	Model 48 inch	Model 63 inch	Model 75 inch	Model 90 inch
totale lengte	156 cm (617/16 inch)	194,1 cm (767/16 inch)	224,8 cm (881/2 inch)	262,68 cm (1033/8 inch)
hoogte montage	26,2 cm (105/16 inch)	26,2 cm (105/16 inch)	26,2 cm (105/16 inch)	26,2 cm (105/16 inch)
hoogte overhang	1,7 cm (11/16 inch)	1,7 cm (11/16 inch)	1,7 cm (11/16 inch)	1,7 cm (11/16 inch)
minimale lengte overhang	20,7 cm (81/8 inch)	20,7 cm (81/8 inch)	20,7 cm (81/8 inch)	20,7 cm (81/8 inch)
maximale lengte op boot	130,2 cm (515/16 inch)	168,3 cm (661/4 inch)	206,4 cm (811/4 inch)	236,88 cm (931/4 inch)

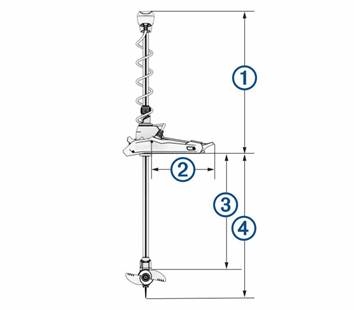

Afmetingen in uitgeschoven toestand

Item	Model 48 inch	Model 63 inch	Model 75 inch	Model 90 inch
minimale hoogte	48,6 cm (19 1/8 inch).	48,6 cm (19 1/8 inch).	48,6 cm (19 1/8 inch).	48,6 cm (19 1/8 inch).
lengte montage op dek	46 cm (181/8 inch)	46 cm (181/8 inch)	46 cm (181/8 inch)	46 cm (181/8 inch)
maximale diepte propeller	87,95 cm (34 5/8 inch)	126 cm (49 5/8 inch)	156,5 cm (61 5/8 inch)	194,6 cm (76 5/8 inch)
maximale afstand van montage tot scheg tip	107,32 cm (42 1/4 inch)	145 cm (57 1/4 inch)	175,9 cm (69 1/8 inch)	213,7 cm (84 1/8 inch)

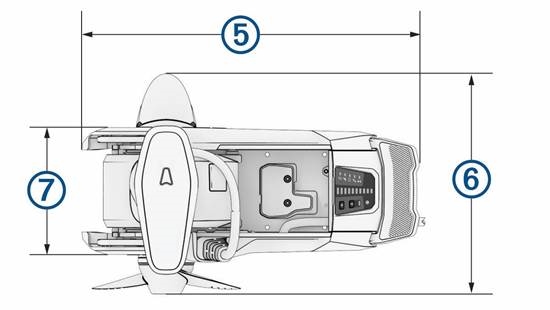

Item	Alle modellen
lengte montage	61,2 cm (24 1/8 inch)
lengte motorkop	Met transducer: 42,7 cm (16 13/16 inch) Zonder transducer: 41,2 cm (16 1/4 inch)
breedte montage	24,6 cm (9 11/16 inch)

Specificaties

Trollingmotor

[1] Het onderdeel is bestand tegen blootstelling aan opspattend water vanuit elke richting (zoals regen).
[2] Het onderdeel is bestand tegen incidentele onderdompeling in water tot 1 m diep gedurende maximaal 30 minuten.
[3] Het onderdeel is bestand tegen continue onderdompeling in water tot 3 m diep.
[4] Bestand tegen incidentele blootstelling aan water tot 1 m gedurende maximaal 30 minuten.

Afstandsbediening
