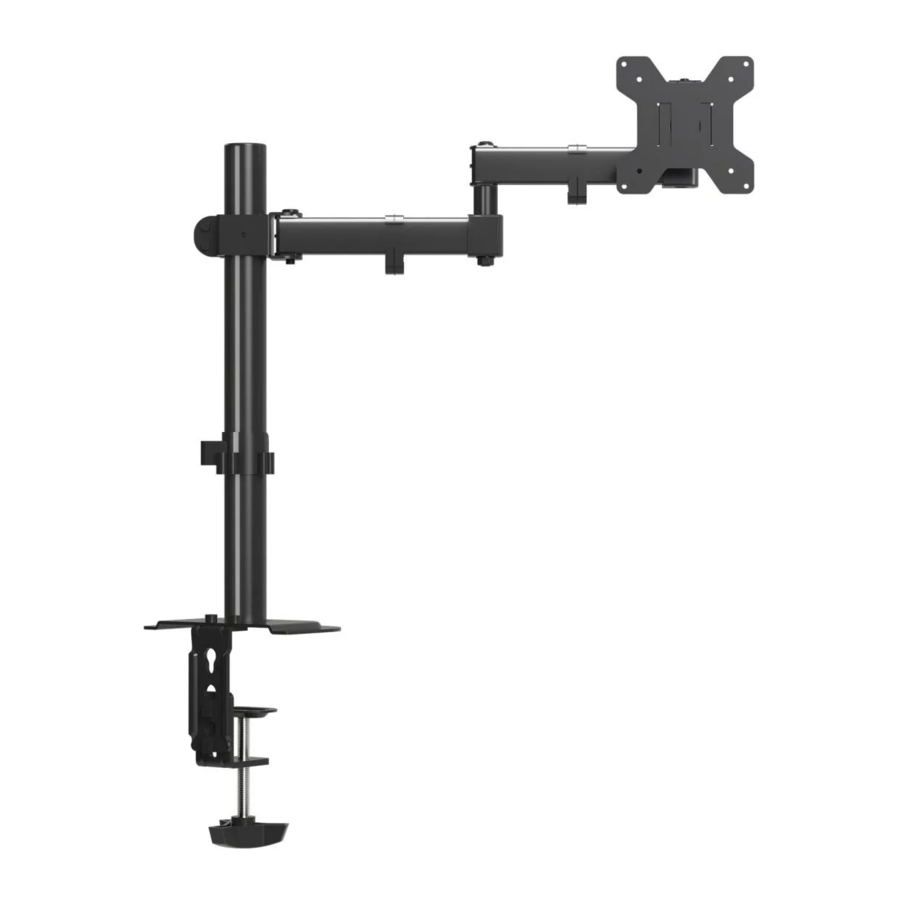

Bracwiser MD7421 Handleiding

Instructies voor het uitpakken

Open de doos voorzichtig en verwijder bescherming zoals voering en afdekkingen.
Controleer alle onderdelen en zorg ervoor dat alle componenten en onderdelen niet beschadigd zijn.
Gebruik geen beschadigde componenten of onderdelen.
Lees deze handleiding voor de installatie.

Installatie

1. Installeer de paal op een bureau
   Optie A: Klem installatie

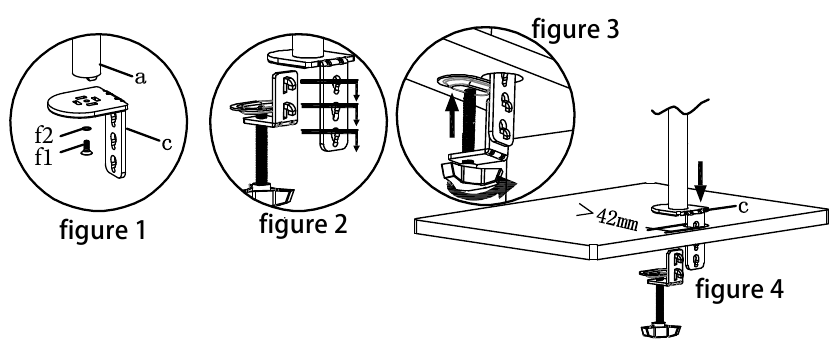

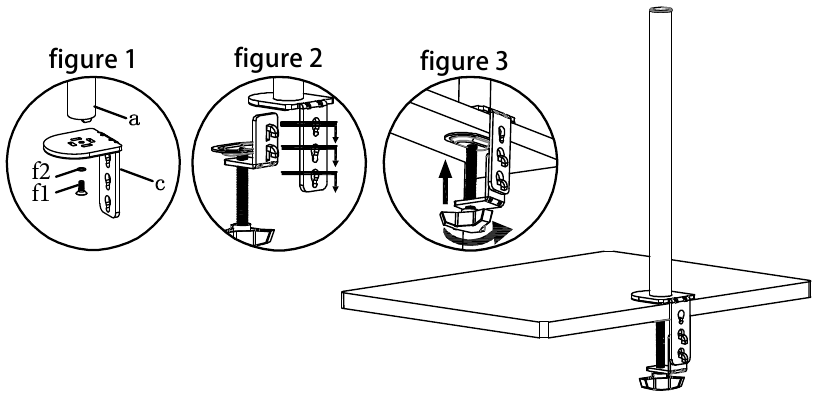

   1. Verbind paal (a) en klem (c) met schroef (f1) en ring (f2) en draai deze vast met sleutel (i) (figuur 1).
   2. Verbind klem (b) en klemsteun (c). Kies de juiste gatpositie op basis van de dikte van het bureau. Draai de plastic knop vast om deze vast te zetten.

      Optie B: Doorvoermontage
      1. Verbind paal (a) en klem (c) met schroef (f1) en ring (f2) en draai deze vast met sleutel (i) (figuur 1). Plaats de doorvoersteun (c) in het bureaugat met een diameter van meer dan 1,65 inch/42 mm (figuur 4).
      2. Verbind klem (b) en klemsteun (c). Kies de juiste gatpositie op basis van de dikte van het bureau. Draai de plastic knop vast om deze vast te zetten.


Onderdelen

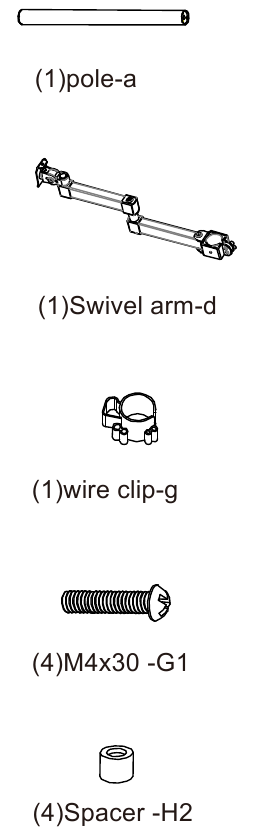

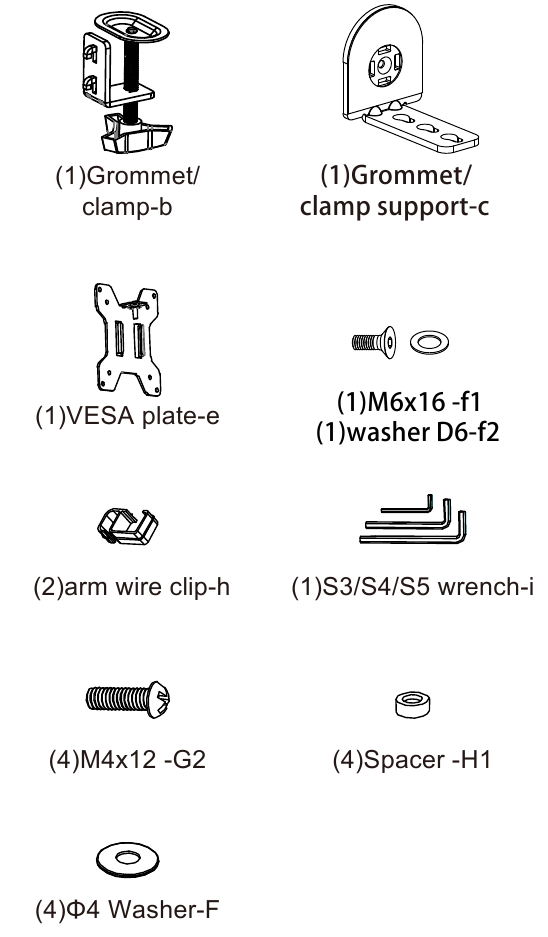

Deze monitor bureausteun moet stevig aan het horizontale bureau worden bevestigd. Als de steun niet correct is geïnstalleerd, kan deze vallen, wat mogelijk letsel en/of schade tot gevolg kan hebben.

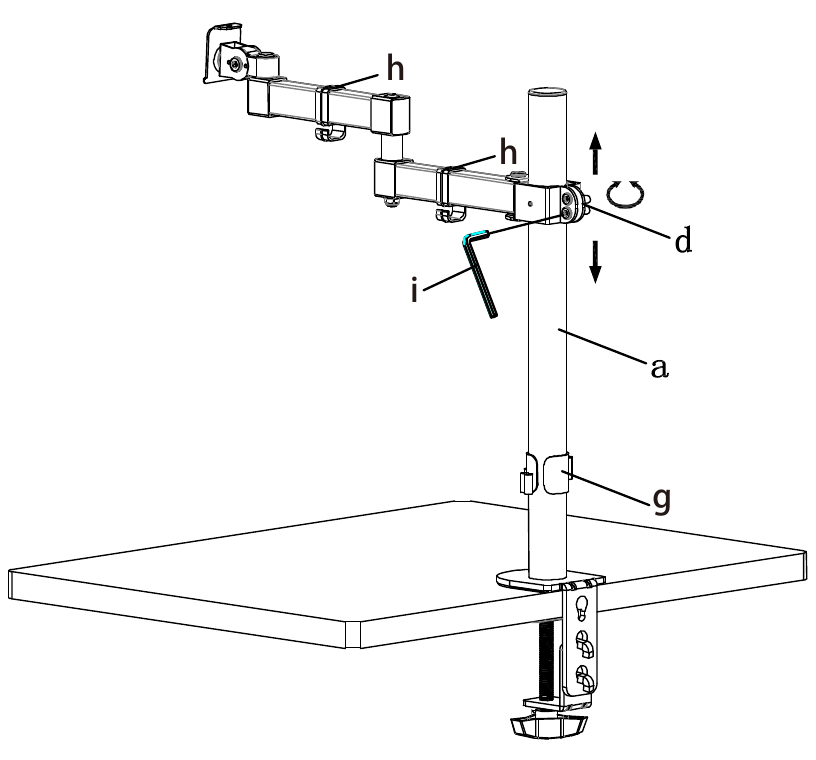

2. Verbind de draaibare arm en de paal

   1. Plaats de paal draadklem (g) op de paal (a).
   2. Plaats de arm draadklem (h) op de draaibare arm (d).
   3. Plaats de draaibare arm (d) op de paal (a). Draai vast met sleutel (i) in de juiste positie.

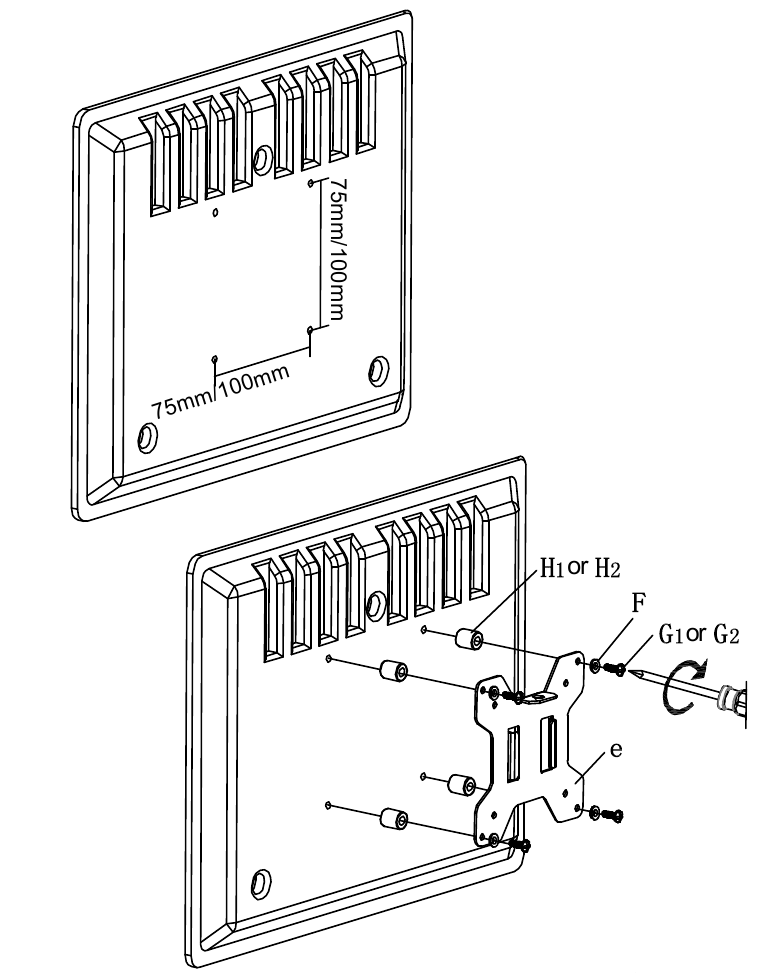

3. Verbind de VESA-plaat en de monitor

   Zorg ervoor dat de schroeven zijn vastgedraaid.

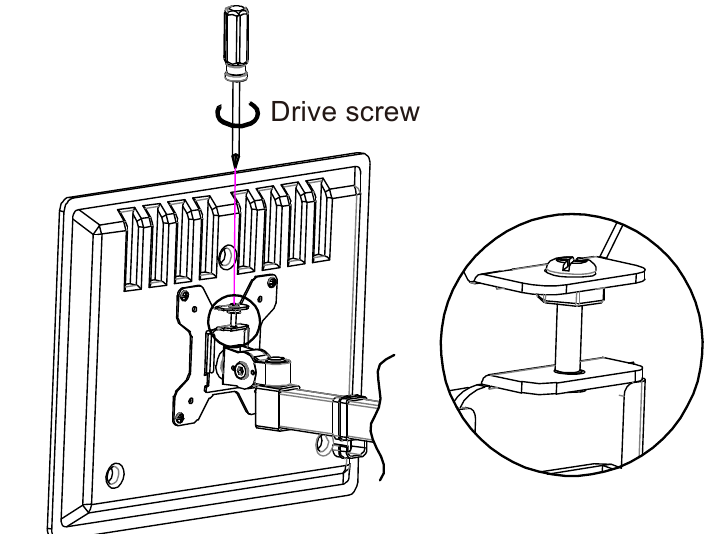

4. Verbind de monitor en de steun

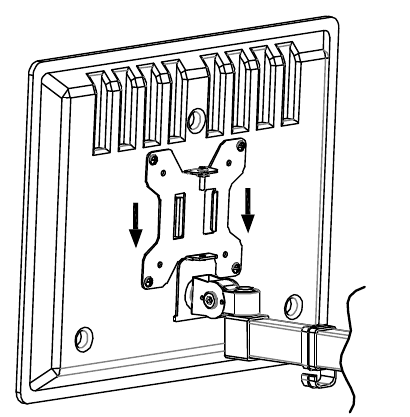

   Plaats de monitor in de kop van de draaibare arm

   Draai de voorgeplaatste schroef in de plaat in het schroefgat in de kop van de draaibare arm

5. Hoekaanpassing van de kopmof

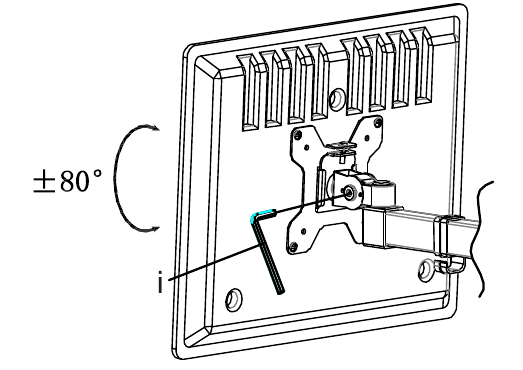

   Pas de kop van de draaibare arm aan de behoeften aan in geval van doorzakken van de monitor.

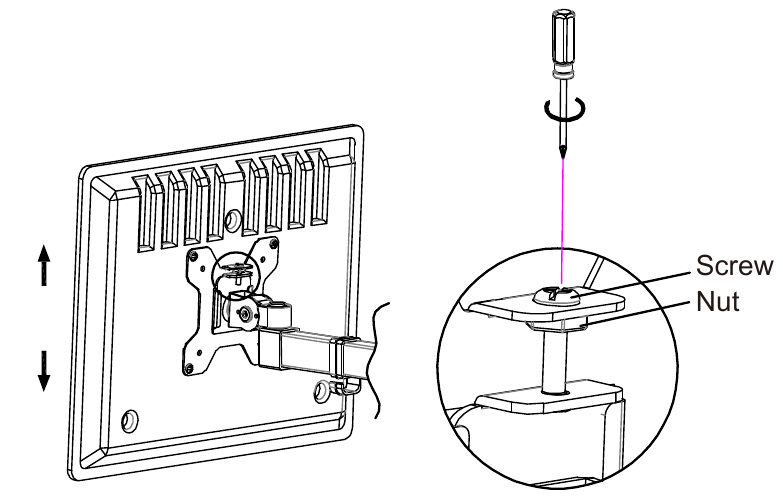

   Om de hoogte van de monitor aan te passen, draait u de schroef vast of los en zet u de plaat vast door de moer in de juiste positie vast te draaien.

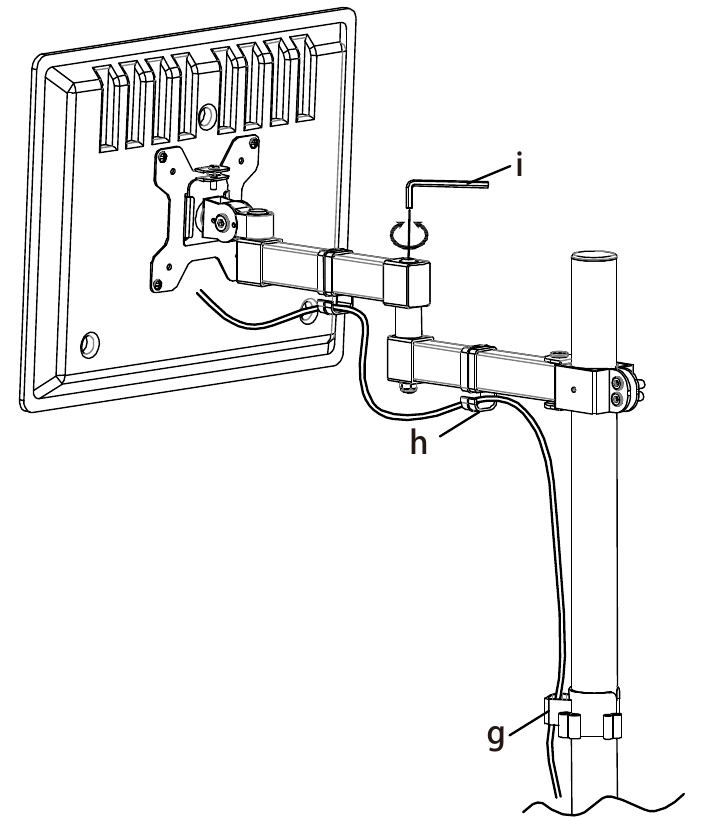

6. Kabelbeheer
   Maak aanpassingen met sleutel (i). Beheer kabels met de arm draadklem (h) en de paal draadklem (g).


Belangrijke veiligheidsinformatie

Wees voorzichtig tijdens de installatie en bediening. Lees deze handleiding voor de installatie. Volg de handleiding en gebruik gereedschap zoals geadviseerd in de verpakking.
De installatie moet worden voltooid door een professional of met hulp van anderen. Demonteer geen componenten als er geen instructie in de handleiding staat. Wij zijn niet verantwoordelijk voor enig verlies als gevolg van onjuiste installatie of onjuist gebruik van dit artikel.
