Next Level Racing ELITE Series handleiding

CONTROLES VOOR DE RACE

• Gebruik geen elektrisch gereedschap voor de montage, omdat te strak aandraaien de onderdelen kan beschadigen.
• Als u verdere ondersteuning nodig heeft, raadpleeg dan de installatievideo of neem contact met ons op via support@nextlevelracing.com
• Forceer onderdelen niet in elkaar.
• Vermijd het kruislings aandraaien van bouten.
• Wees voorzichtig met scherpe randen.
• Gebruik de stoel niet als een onderdeel gebroken, gescheurd of afwezig is.
• Zorg ervoor dat alle montagefittingen goed zijn aangedraaid en controleer ze regelmatig op veiligheid en stabiliteit.
• Stoelen zijn ontworpen voor simulatoren en esports, niet voor gebruik op de weg of in een voertuig.

Als u ondersteuning nodig heeft bij uw product, neem dan contact op met ons vriendelijke team via: support@nextlevelracing.com

VERSTIKKINGSGEVAAR - Kleine onderdelen niet geschikt voor kinderen jonger dan 3 jaar of personen die de neiging hebben om niet-eetbare voorwerpen in hun mond te stoppen.

bit.ly/nlrbuild

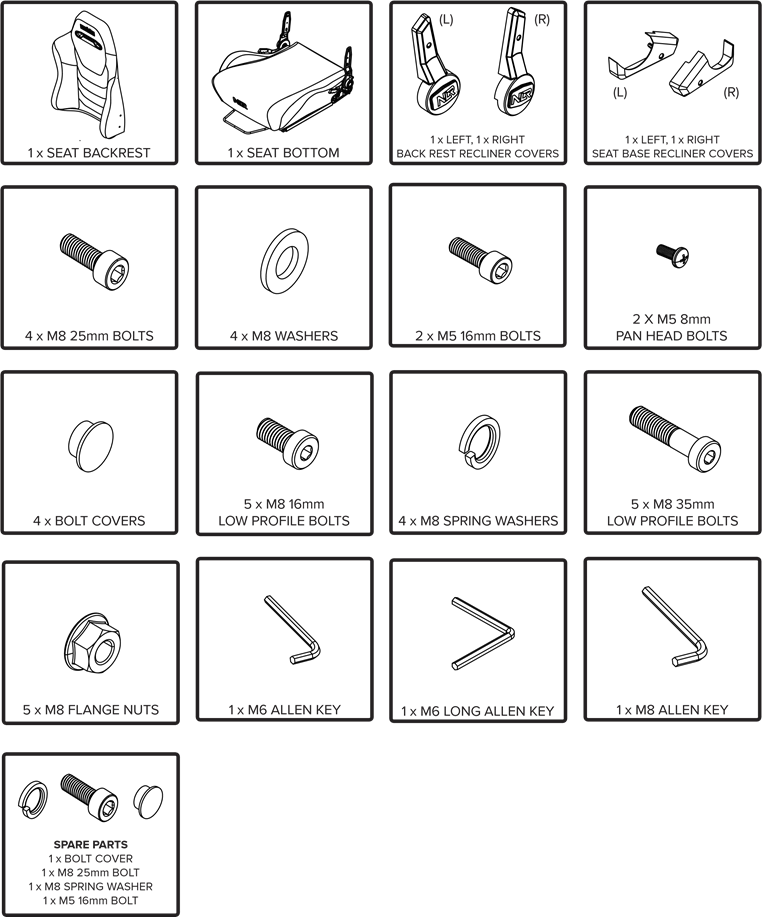

INHOUD VAN DE DOOS

*NIET OP SCHAAL
OPMERKING: Sommige artikelen zijn voorzien van een roestbestendige coating

KIES UW STOELOPSTELLING

NLR ELITE SEAT SERIES-MONTAGE

NLR ELITE COCKPIT SERIES-MONTAGE

NLR ELITE COCKPIT SERIES-MONTAGE

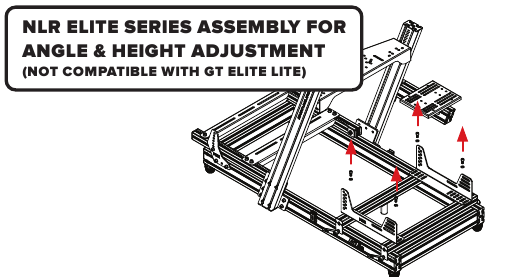

VOOR HOEK- EN HOOGTEVERSTELLING
(NIET COMPATIBEL MET GT ELITE LITE)

NLR GTTRACK-MONTAGE

NLR F-GT-MONTAGE
(ALLEEN COMPATIBEL MET BESTAANDE F-GT-STOELSCHUIFREGELAARS)

INSTRUCTIES

1.
   Zorg ervoor dat beide stoelleuningarmen in dezelfde hoek staan voordat u de stoel monteert. Als een aanpassing nodig is, gebruik dan een doek om uw hand te beschermen tijdens het aanpassen. Verwijder waarschuwingsetiketten zodra de aanpassing is uitgevoerd.
   ONDERDELEN:
   1 x Stoelrugleuning
   1 x Stoelbodem

   4 x M8 25mm Bouten
   4 x M8 Ringetjes

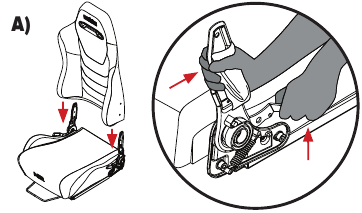

1. Lijn de schroefdraadinzetstukken op de stoelrugleuning uit met de montagegaten op de stoelleuningen.

2. Bouten erdoor en vastzetten met de M8 Bouten en Ringetjes.


2. ONDERDELEN:
   1 x Rechter Stoelbasis Leuning Cover
   1 x Linker Stoelbasis Leuning Cover

   2 x M5 8mm Verzonken Kop Bouten

   2 x Bout Afdekkingen


1. Lijn het montagegat op de Stoelbasis Leuning Covers uit met de stoelleuningen.

2. Bouten erdoor en vastzetten met 2 x M5 8mm Verzonken Kop Bouten en druk de Bout Afdekkingen op hun plaats om het gat te bedekken.


3. ONDERDELEN:
   1 x Rechter Rugleuning Kantelafdekking
   1 x Linker Rugleuning Kantelafdekking

   2 x M5 16mm Bouten

   2 x Boutafdekkingen


1. Lijn het montagegat op de Rugleuning Kantelafdekkingen uit met de Stoelkantelmechanismen.

2. Bout erdoorheen en zet vast met M5 16mm Bouten en druk de Boutafdekkingen op hun plaats om het gat te bedekken.

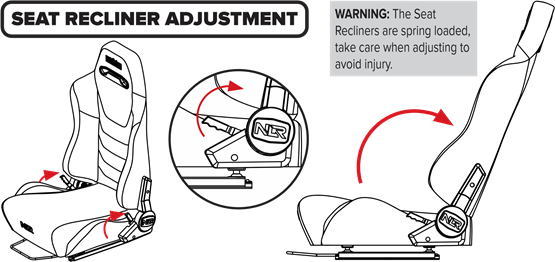

4. Til beide Stoelkantelhendels op om de hoek van de Stoelrugleuning te wijzigen. Laat de hendels los en pas de rugleuning aan om deze op zijn plaats te vergrendelen.
   ONDERDELEN:
   GEEN

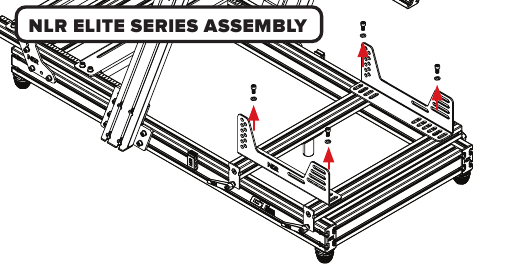

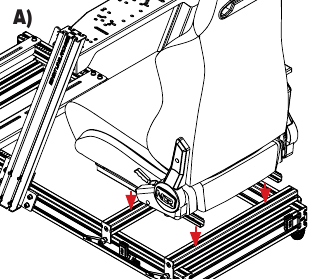

5. Verwijder de M8 Bouten en Sluitringen waarmee de Stoelbeugels aan de 4040 Extrusies zijn bevestigd.
   ONDERDELEN:
   GEEN

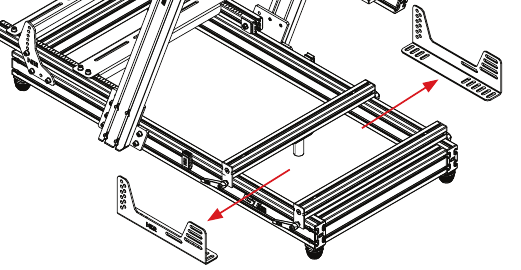

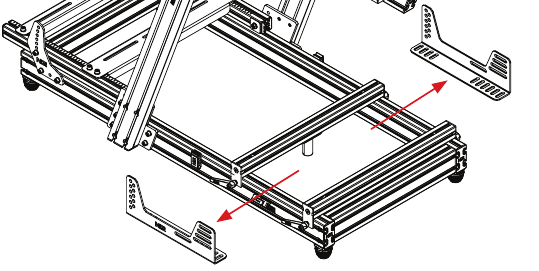

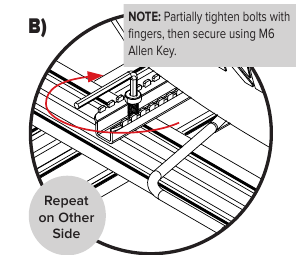

6. Verwijder de Stoelbeugels.
   ONDERDELEN:
   GEEN

7. Til de Stoelschuifhendel op en schuif de Stoelrails helemaal naar achteren om toegang te krijgen tot de achterste montagesleuven op de Stoelschuifrail.
   ONDERDELEN:
   GEEN


8. ONDERDELEN:
   2 x M8 16mm Lage Profielbouten

   2 x M8 Veerringen
   Opmerking: Gebruik Veerringen met M8 Lage Profielbouten bij het installeren van de Stoel op de F-GT Elite Cockpit.


1. Lijn de achterste montagesleuven van de Stoelschuif uit met de T-moeren in de achterste 4040 Extrusie.

2. Bout erdoorheen en zet vast met M8 Lage Profielbouten.


9. ONDERDELEN:
   2 x M8 16mm Lage Profielbouten

   2 x M8 Veerringen
   Opmerking: Gebruik Veerringen met M8 Lage Profielbouten bij het installeren van de Stoel op de F-GT Elite Cockpit.


1. Til de Stoelschuifhendel op en schuif de Stoel helemaal naar achteren om toegang te krijgen tot de voorste montagegaten. Lijn de voorste montagegaten van de Stoelschuif uit met de T-moeren in de voorste 4040 Extrusies.

2. Bout erdoorheen en zet vast met de M8 Lage Profielbouten.

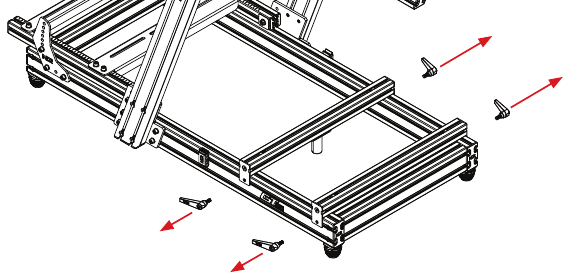

10. Uw installatie is voltooid op de Elite Series Cockpit.
    ONDERDELEN:
    GEEN

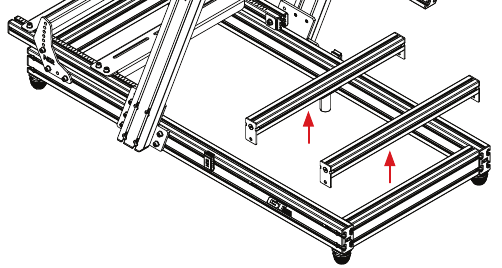

11. Verwijder de Bouten waarmee de Stoelbeugels aan de 4040 Extrusies zijn bevestigd.
    ONDERDELEN: GEEN

12. Verwijder de Stoelbeugels.
    ONDERDELEN: GEEN

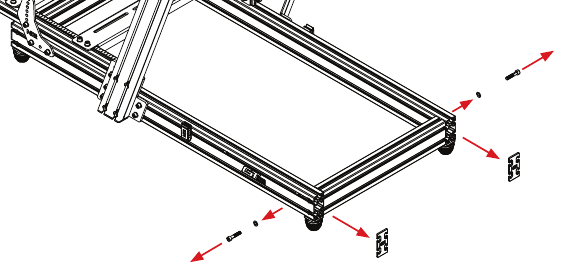

13. Verwijder de Ratelhandgrepen waarmee de 4040 Extrusie-assemblages aan de Basisleden zijn bevestigd.
    ONDERDELEN:
    GEEN

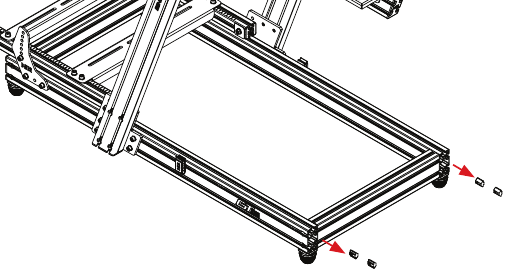

14. Verwijder de 4040 Extrusie-assemblages.
    ONDERDELEN:
    GEEN

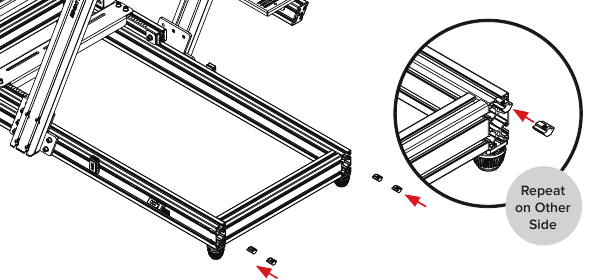

15. ONDERDELEN: GEEN

1. Verwijder de Verzonken Bouten waarmee de Eindplaten aan de 4040 Extrusies zijn bevestigd en verwijder de Eindplaten.
   OPMERKING: Leg de 4040 Extrusies opzij voor toekomstige stappen.

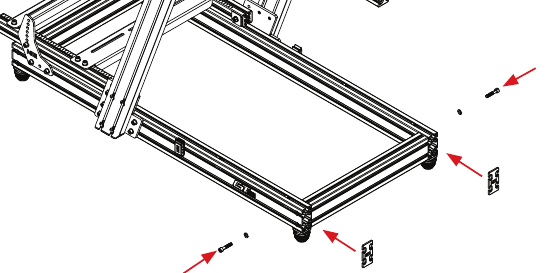

16. Verwijder de Eindkappen aan de achterkant van de Basisleden. Verwijder de bovenste Bouten en Sluitringen die de Linker en Rechter Basisleden aan het Achterste Basisdeel vasthouden.
    ONDERDELEN: GEEN

17. Verwijder de T-moeren uit het bovenste buitenste kanaal in de Linker en Rechter Basisleden waar de Ratelhandgrepen waren geïnstalleerd.
    ONDERDELEN: GEEN

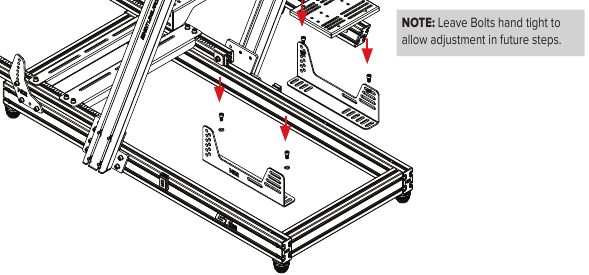

18. Installeer de T-moeren die eerder in stap 17 zijn verwijderd in het bovenste kanaal van de Basisleden.
    ONDERDELEN:
    4 x T-moeren

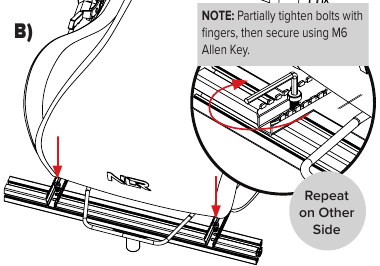

19. Installeer de Bouten, Sluitringen en Eindkappen opnieuw die eerder in stap 16 zijn verwijderd.
    ONDERDELEN:
    2 x M8 45mm Bouten

    2 x M8 Sluitringen

    2 x 40x80 Eindkappen

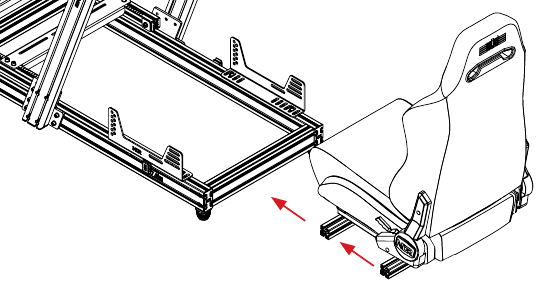

20. Lijn de montagesleuven op de Stoelbeugels uit met de T-moeren die eerder in stap 18 zijn geïnstalleerd. Bout erdoorheen en zet vast met 4 x M8 Bouten en Sluitringen.
    ONDERDELEN:
    4 x M8 16mm Bouten

    4 x M8 Sluitringen

    2 x Zijmontage Stoelbeugels


21. ONDERDELEN:
    1 x Achterste 4040 Extrusie

    2 x M8 16mm Lage Profielbouten

    2 x M8 Veerringen

    Opmerking: Gebruik Veerringen met M8 Lage Profielbouten bij het installeren van de Stoel op de F-GT Elite Cockpit.

1. Til de Stoelschuifhendel op en schuif de Stoelrails helemaal naar achteren om toegang te krijgen tot de achterste montagesleuven op de Stoelschuif.

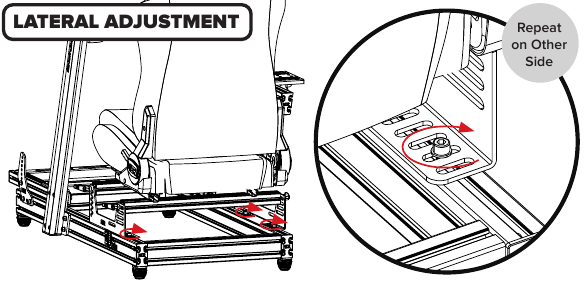

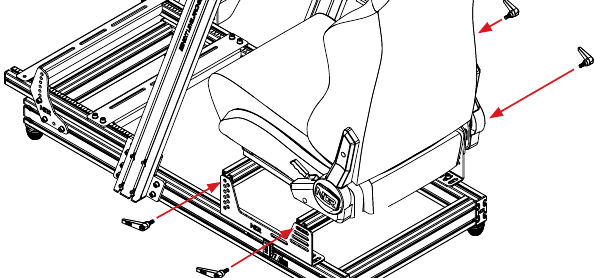

2. Lijn de achterste montagesleuven van de Stoelschuif uit met de T-moeren in de achterste 4040 Extrusie die in stap 14 is verwijderd. Zet deze vast aan de Stoelschuiven met M8 Lage Profielbouten.


22. ONDERDELEN:
    1 x Voorste 4040 Extrusie

    2 x M8 16mm Lage Profielbouten

    2 x M8 Veerringen

    Opmerking: Gebruik Veerringen met M8 Lage Profielbouten bij het installeren van de Stoel op de F-GT Elite Cockpit.

1. Til de Stoelschuifhendel op en schuif de Stoelrails helemaal naar voren om toegang te krijgen tot de voorste montagegaten op de Stoelschuif.

2. Lijn de voorste montagegaten van de Stoelschuif uit met de T-moeren in de voorste 4040 Extrusie die in stap 14 is verwijderd. Zet deze vast aan de Stoelschuiven met M8 Lage Profielbouten.


23. Lijn de schroefdraadgaten aan het einde van de 4040 Extrusies uit met de montagegaten en -sleuven op de Stoelbeugels.
    ONDERDELEN: GEEN

24. Bout erdoorheen en zet vast met Ratelhandgrepen die eerder in stap 13 zijn verwijderd.
    ONDERDELEN:
    4 x Ratelhandgrepen


25. Pas de Stoel aan op de gewenste afstand van de pedalen. Zet de Bouten vast die de Stoelbeugels met de Basisleden verbinden.
    ONDERDELEN: GEEN

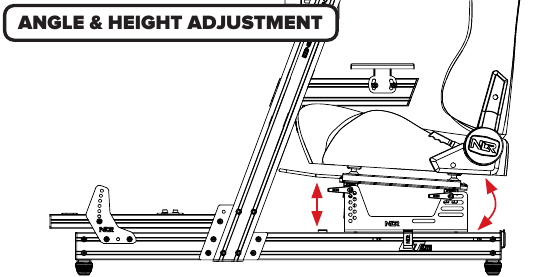

26. Gebruik voor hoek- en hoogteverstelling de verscheidenheid aan montagegaten en -sleuven op de Stoelbeugels.
    ONDERDELEN: GEEN

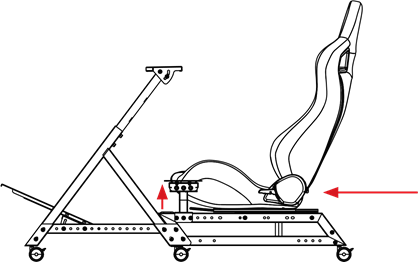

27. Uw installatie is voltooid op de Elite Series cockpit.
    ONDERDELEN: GEEN

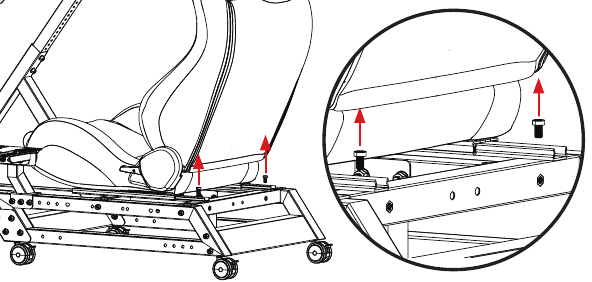

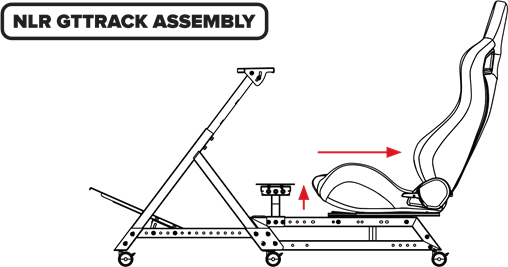

28. Til de Stoelschuifhendel op en schuif de GTTrack Stoel helemaal naar achteren om toegang te krijgen tot de voorste Bouten.
    ONDERDELEN: GEEN

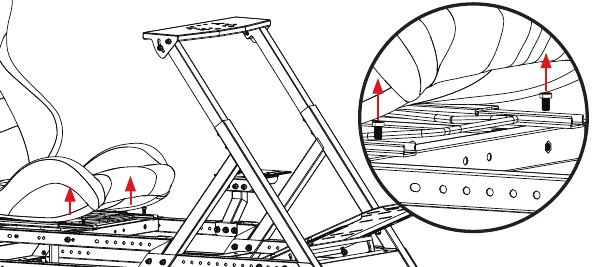

29. Verwijder de M8 Lage Profielbouten waarmee de voorste Stoelschuifrails aan het frame zijn bevestigd.
    ONDERDELEN: GEEN

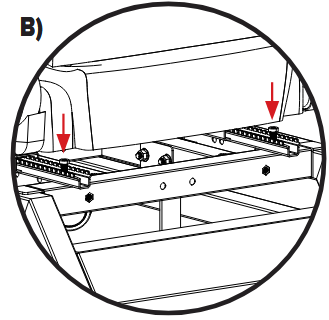

30. Til de Stoelschuifhendel op en schuif de GTTrack Stoel helemaal naar voren om toegang te krijgen tot de achterste Bouten.
    ONDERDELEN: GEEN

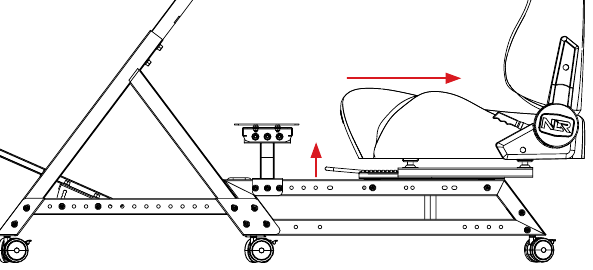

31. Verwijder de M8 Lage Profielbouten waarmee de achterste Stoelschuifrails aan het frame zijn bevestigd.
    ONDERDELEN: GEEN

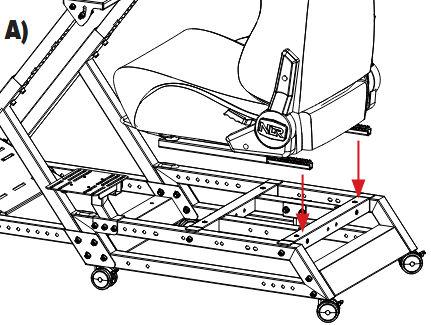

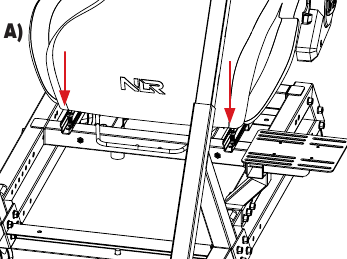

32. Verwijder de GTTrack Stoelassemblage.
    ONDERDELEN: GEEN

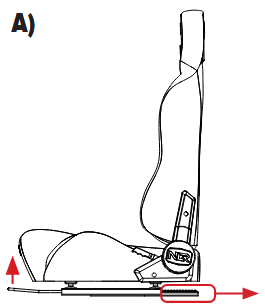

33. ONDERDELEN: GEEN

1. Til de Stoelschuifhendel op en schuif de Stoelrails helemaal naar achteren om toegang te krijgen tot de achterste montagesleuven op de Stoelschuifrails.

2. Identificeer de montagegaten en -sleuven van de Stoelschuifrail die zijn gemarkeerd met de pijlen.


34. ONDERDELEN:
    2 x M8 16mm Lage Profielbouten

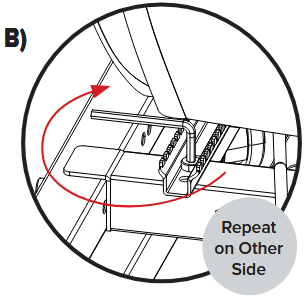

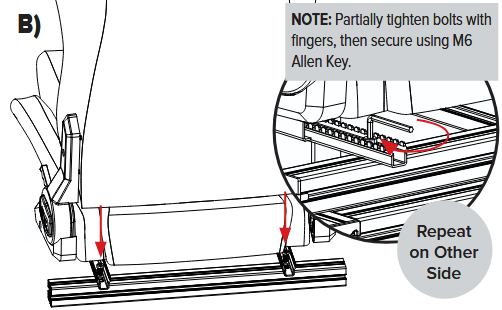

1. Lijn de geïdentificeerde achterste montagesleuven van de Stoelschuif uit met de schroefdraadinzetstukken op het frame.

2. Bout erdoorheen en draai met de hand vast om de voorste Stoelrailgaten op de cockpit in stap 36 uit te lijnen met M8 Lage Profielbouten.

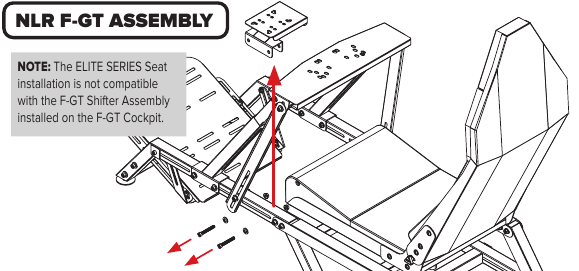

35. Til de Stoelschuifhendel op en schuif de ELITE SERIES Stoel helemaal naar achteren om toegang te krijgen tot de voorste montagegaten op de Stoelschuif.
    ONDERDELEN: GEEN


36. ONDERDELEN:
    2 x M8 16mm laagprofielbouten


1. Lijn de geïdentificeerde bevestigingsgaten van de stoelschuif aan de voorkant uit van stap 33B met de inserts in het frame.

2. Bout erdoor en zet vast met M8 laagprofielbouten. Zet vervolgens de bouten van stap 34 vast.


37. Uw installatie op de GTTrack is voltooid.
    ONDERDELEN: NIL

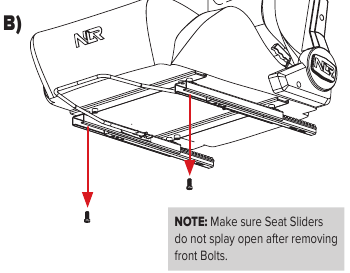

38. Verwijder de bouten, ringen en moeren die de shifter aan het frame bevestigen en verwijder de shifter-assemblage.
    ONDERDELEN: NIL

39. ONDERDELEN: NIL

1. Til de hendel van de stoelschuif omhoog en schuif de stoel helemaal naar achteren om bij de achterste bouten te komen.

2. Verwijder de achterste M8-bouten die de stoelrails aan de stoel bevestigen.

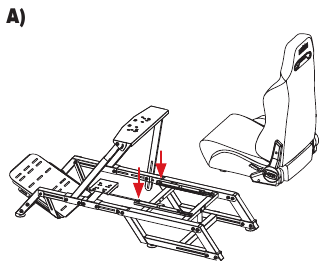

40. ONDERDELEN: NIL
    1. Til de hendel van de stoelschuif omhoog en schuif de stoel helemaal naar voren om bij de voorste bouten te komen.

    2. Verwijder de voorste M8-bouten die de stoelrails aan de stoel bevestigen en verwijder de stoel van het frame.


41. ONDERDELEN: NIL

1. Til de hendel van de stoelschuif omhoog en schuif de stoelrails helemaal naar achteren om bij de voorste bevestigingsbouten op de stoel te komen.

2. Verwijder de bouten die de stoelschuiven aan de stoel bevestigen.


42. ONDERDELEN: NIL

1. Til de hendel van de stoelschuif omhoog en schuif de stoelrails helemaal naar voren om bij de achterste bevestigingsbouten op de stoel te komen.

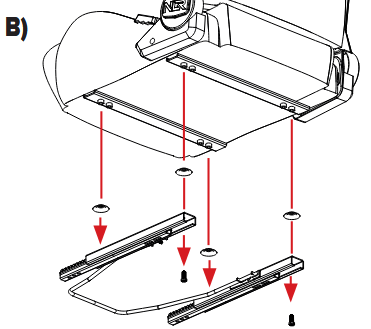

2. Verwijder de achterste M8 laagprofielbouten die de stoelschuiven aan de stoel bevestigen en verwijder de assemblage inclusief de stoelafstandhouders.


43. ONDERDELEN:
    2 x M8-bouten


1. Lijn de voorste bevestigingsgaten van de stoelschuif uit met de schroefdraadinserts op de stoel.

2. Bout erdoor en draai de M8-bouten die in stap 40 zijn verwijderd handvast om de achterste sleuven van de stoelrail uit te lijnen.


44. ONDERDELEN:
    2 x M8-bouten


1. Til de hendel van de stoelschuif omhoog en schuif de stoel helemaal naar achteren om bij de achterste bevestigingssleuven te komen.

2. Lijn de achterste bevestigingssleuven van de stoelschuif uit met de schroefdraadinserts op de stoel en zet vast met M8-bouten die in stap 39 zijn verwijderd. Zet vervolgens de handvast aangedraaide bouten van stap 43 vast.


45. Uw installatie op de F-GT is voltooid.
    ONDERDELEN: NIL
