Productintroductie

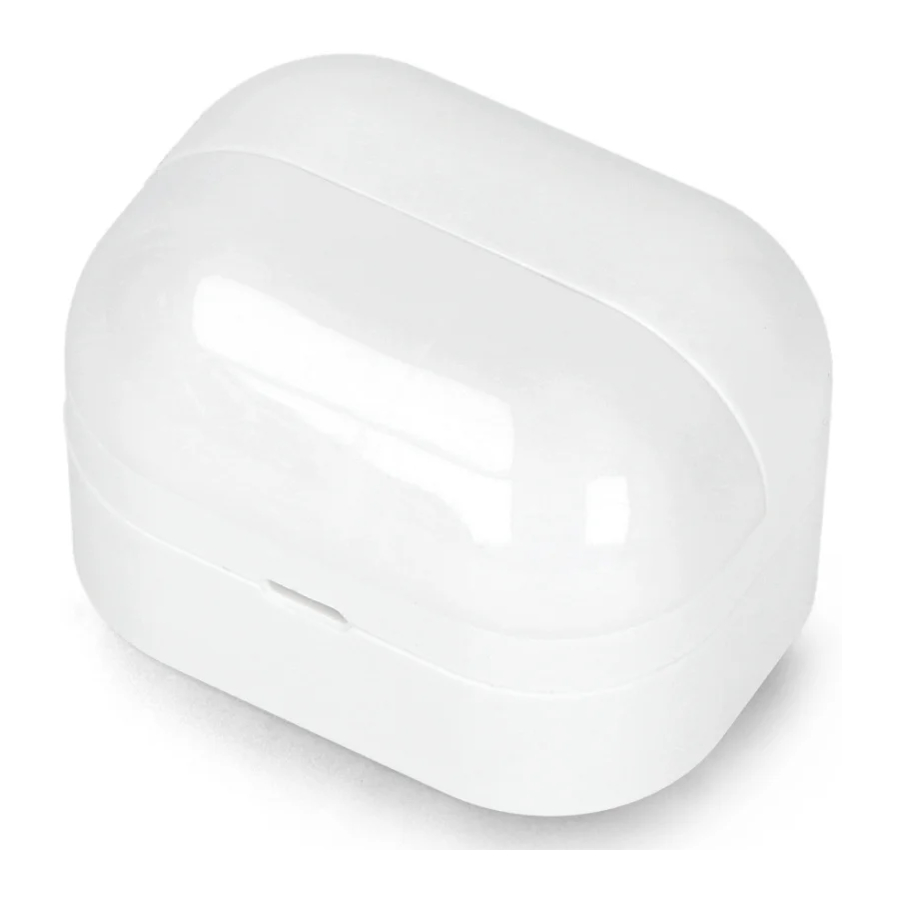

Shelly BLU Motion (het apparaat) is een slimme Bluetooth-bewegingsdetectiesensor met een luxmeter.

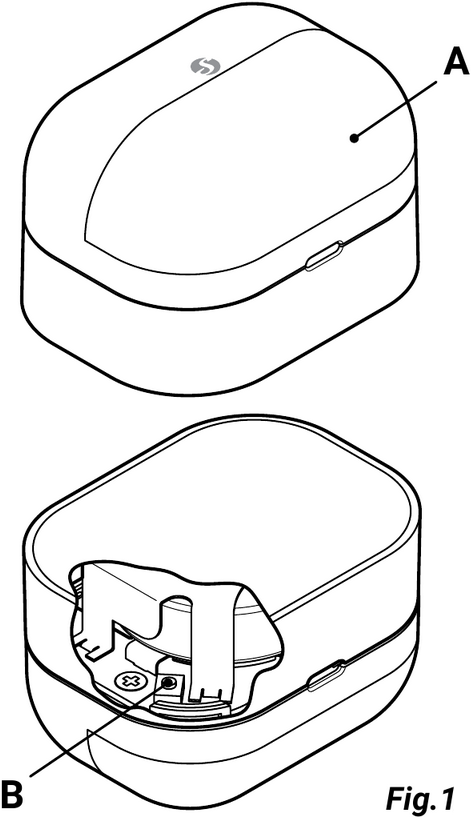

Legenda

1. Bewegingssensorlens (lichtsensor en led-indicator achter de lens)
2. Bedieningsknop (achter de achterklep)

Installatie-instructies

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis!

Houd het apparaat uit de buurt van vloeistoffen en vocht. Het apparaat mag niet worden gebruikt in ruimtes met een hoge luchtvochtigheid.

Gebruik het niet als het apparaat beschadigd is!

Probeer het apparaat niet zelf te onderhouden of te repareren!

Het apparaat kan draadloos worden aangesloten en elektrische circuits en apparaten bedienen. Wees voorzichtig! Onverantwoord gebruik van het apparaat kan leiden tot storingen, levensgevaar of overtreding van de wet.

Eerste stappen

Shelly BLU Motion wordt gebruiksklaar geleverd met de batterij geïnstalleerd.
Het kan echter nodig zijn om een batterij te plaatsen als u de led-indicator achter de bewegingssensorlens niet rood ziet knipperen wanneer u er voor staat.
Zie de sectie De batterij vervangen.

Shelly BLU Motion gebruiken

Als er beweging wordt gedetecteerd, knippert de led-indicator kort rood en zendt het apparaat informatie uit over de gebeurtenis, de verlichting en de batterijstatus op het moment van de bewegingsdetectie. Het apparaat zendt een minuut lang niet uit (door de gebruiker te configureren), hoewel bewegingsdetectie ervoor zorgt dat de led-indicator rood knippert.
LET OP!
De led-indicatie kan worden uitgeschakeld in de apparaatinstellingen.
Als er de volgende minuut geen beweging wordt gedetecteerd, zendt het informatie uit over het gebrek aan beweging, de verlichting en de batterijstatus op het moment van uitzenden. Als de bakenmodus van het apparaat is ingeschakeld, zendt het elke 30 seconden informatie uit over de huidige bewegingsdetectie, de verlichting en de batterijstatus.
Om Shelly BLU Motion te koppelen met een ander Bluetooth-apparaat, houdt u de bedieningsknop 10 seconden ingedrukt.
U moet het apparaat openen om toegang te krijgen tot de bedieningsknop.
Zie de sectie De batterij vervangen.
Het apparaat wacht de volgende minuut op een verbinding. De beschikbare Bluetooth-kenmerken worden beschreven in de officiële Shelly API-documentatie op https://shelly.link/ble
De actieve koppelmodus wordt aangegeven door korte blauwe flitsen.
Om de apparaatconfiguratie terug te zetten naar de fabrieksinstellingen, houdt u de bedieningsknop 30 seconden ingedrukt kort na het plaatsen van de batterij.
Als u het bewegingsdetectiebereik of de communicatie met het apparaat wilt controleren, drukt u tweemaal op de bedieningsknop om het apparaat in de testmodus te zetten. Gedurende een minuut zendt het apparaat elke bewegingsdetectie uit en geeft dit aan met een rode flits.
Zoek de beste locatie voor het apparaat en gebruik de meegeleverde dubbelzijdige schuimstickers om het te bevestigen.

Eerste insluiting

LET OP!
Als u ervoor kiest om het apparaat te gebruiken met de mobiele Shelly Smart Control-applicatie, moet u ten minste één permanent van stroom voorzien Shelly Wi-Fi- en Bluetooth-apparaat (Gen2 of later) hebben, dat tijdens de installatie moet worden aangeduid als een Bluetooth-gateway.
U kunt instructies vinden over hoe u het apparaat met de Cloud verbindt en het bedient via de Shelly Smart Control-app in de handleiding voor de mobiele applicatie.
De mobiele Shelly-applicatie en de Shelly Cloud-service zijn geen voorwaarden voor een goede werking van het apparaat. Dit apparaat kan zelfstandig of met verschillende andere domotica-platforms worden gebruikt die het BTHome-protocol ondersteunen.
Ga voor meer informatie naar bthome.io

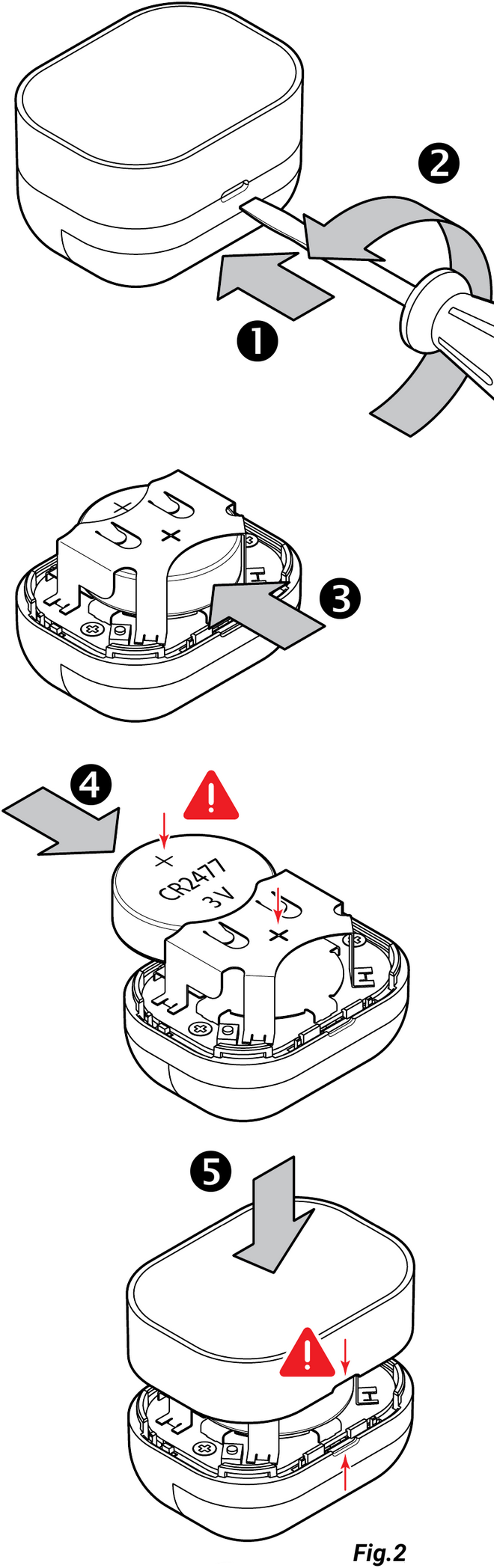

De batterij vervangen

Gebruik alleen een 3 V CR2477 of een compatibele batterij! Let op de polariteit van de batterij!

1. Steek een platte schroevendraaier van 3 tot 5 mm breed in de sleuf, zoals weergegeven in Afb. 2.

2. Draai de schroevendraaier voorzichtig om de achterklep van het apparaat te openen.
3. Haal de lege batterij eruit door deze uit de houder te duwen.
4. Schuif een nieuwe batterij erin.
5. Plaats de achterklep terug door deze tegen de hoofdbehuizing van het apparaat te drukken totdat u een klik hoort.

Zorg ervoor dat de kleine uitsparing op de achterklep zich aan dezelfde kant bevindt als de overeenkomstige uitsparing op de hoofdbehuizing, zoals weergegeven in Afb. 2!

Probleemoplossing

Als u problemen ondervindt met de installatie of werking van Shelly BLU Motion, raadpleeg dan de kennisbankpagina: https://shelly.link/blu-motion_kb

Specificaties

• Afmetingen (HxBxD): 32x42x27 mm / 1,26х1,65х1,06 inch
• Gewicht: 26 g / 0,92 oz (met batterij)
• Omgevingstemperatuur: van -20°C tot 40°C / van -5°F tot 105°F
• Vochtigheid 30% tot 70% RV
• Voeding: 1x 3 V CR2477-batterij (meegeleverd)
• Levensduur batterij: 5 jaar
• Radioprotocol: Bluetooth
• RF-band: 2400 - 2483,5 MHz
• Max. RF-vermogen: 4 dBm
• Bakenfunctie: Ja
• Encryptie: AES-encryptie (CCM-modus)
• Operationeel bereik (afhankelijk van lokale omstandigheden):
  • tot 30 m buiten
  • tot 10 m binnen

Shelly BLU Motion
Lees voor gebruik
Dit document bevat belangrijke technische en veiligheidsinformatie over het apparaat, het veilige gebruik en de installatie ervan.

Lees voordat u met de installatie begint deze handleiding en alle andere documenten die bij het apparaat zijn geleverd zorgvuldig en volledig door. Het niet volgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, overtreding van de wet of weigering van wettelijke en/of commerciële garantie (indien van toepassing). Shelly Europe Ltd is niet verantwoordelijk voor enig verlies of schade in geval van onjuiste installatie of onjuiste bediening van dit apparaat als gevolg van het niet opvolgen van de gebruikers- en veiligheidsinstructies in deze handleiding.
Shelly®-apparaten worden geleverd met in de fabriek geïnstalleerde firmware. Als firmware-updates nodig zijn om de apparaten in overeenstemming te houden, inclusief beveiligingsupdates, zal Shelly Europe Ltd de updates gratis aanbieden via de ingebouwde webinterface van het apparaat of de mobiele Shelly-applicatie, waar de informatie over de huidige firmwareversie beschikbaar is. De keuze om de firmware-updates van het apparaat al dan niet te installeren is uitsluitend de verantwoordelijkheid van de gebruiker. Shelly Europe Ltd is niet aansprakelijk voor enig gebrek aan overeenstemming van het apparaat veroorzaakt doordat de gebruiker de verstrekte updates niet tijdig installeert.

Fabrikant: Shelly Europe Ltd.
Adres: 103 Cherni Vrah Blvd., 1407 Sofia, Bulgarije
Tel.: +359 2 988 7435
E-mail: support@shelly.com
Officiële website: https://www.shelly.com
Wijzigingen in de contactgegevens worden door de fabrikant gepubliceerd op de officiële website.
