Tactacam REVEAL Handleiding
INLEIDING
BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES EN VOLG ALLE INSTRUCTIES BEWAAR DEZE INSTRUCTIES
U moet dit zonnepaneel minimaal 4 uur opladen met de meegeleverde USB-C-oplaadkabel voor gebruik.
We waarderen uw zaken zeer en zullen ernaar streven u klantenservice van topkwaliteit te bieden. Bekijk onze andere producten op onze website op www.tactacam.com
Het TACTACAM ZONNEPANEEL is een extern stroomleveringsapparaat met een ingebouwde batterij. Het zonnepaneel zet de energie van de zon om in elektriciteit, die vervolgens wordt opgeslagen in de ingebouwde oplaadbare batterij. Dit zonnepaneel is duurzaam, waterdicht en gemakkelijk te gebruiken. Bovendien zal het Tactacam Zonnepaneel, in combinatie met de Tactacam V2 Lithium Cartridge, de V2 Lithium Cartridge van de camera's opladen.
De ingebouwde lithium Li-ion interne batterij met hoge capaciteit kan worden opgeladen met zonlicht of de meegeleverde USB-C-oplaadkabel.
Het TACTACAM ZONNEPANEEL is vooral geschikt voor TACTACAM trailcamera's: Pro 3.0, X-Gen 3.0, X-Pro, X-Gen 2.0, REVEAL XB/SK, REVEAL X en REVEAL Gen 1.
Als u dit zonnepaneel gebruikt met andere apparaten dan de TACTACAM trailcamera's, controleer dan zorgvuldig uw producthandleiding en neem contact op met uw apparaatleverancier om de compatibiliteit te garanderen voordat u het aansluit. TACTACAM aanvaardt geen verantwoordelijkheid voor enige schade die kan ontstaan door een onjuiste bediening van dit product.
LEER UW ZONNEPANEEL KENNEN

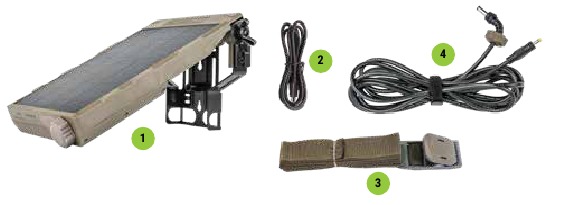

WAT IS INBEGREPEN
- Zonnepaneel
- USBC-kabel
- Bevestigingsriem
- Uitgangskabel

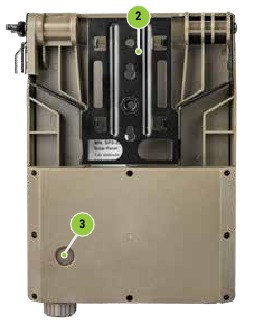

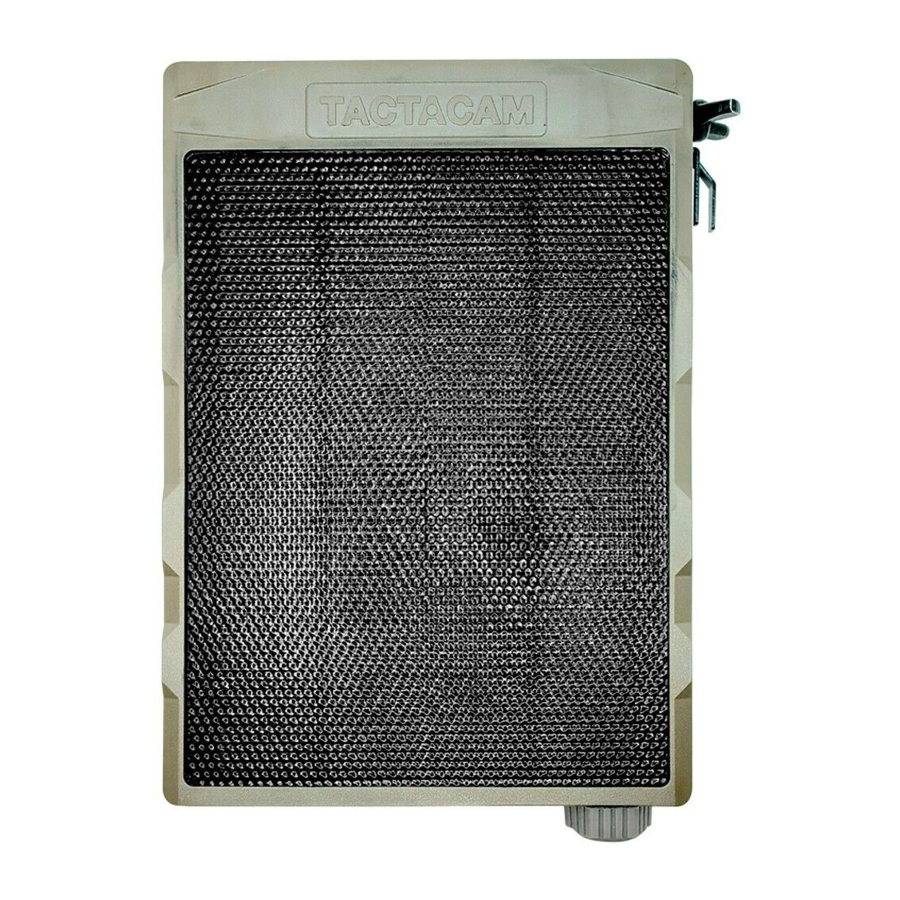

ANATOMIE VAN HET ZONNEPANEEL
- Zonnepaneel
- Steun
- Sleutel
- Batterijlampje
- Type-C-oplaadpoort
- DC-uitgang
*De kant die verbinding maakt met de stroomkabel moet naar beneden wijzen om waterschade bij regen te voorkomen.

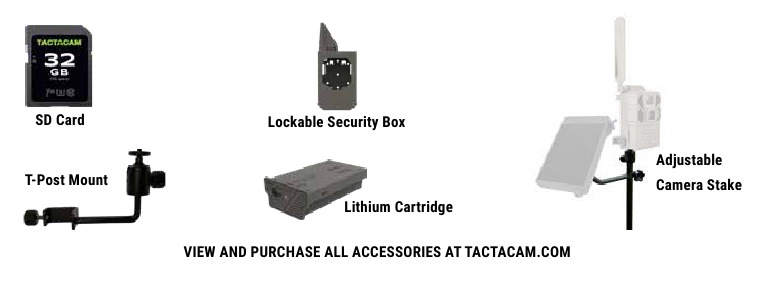

ANDERE CAMERA-ACCESSOIRES (NIET INBEGREPEN)
ALGEMENE KENMERKEN
Hoogrenderende stroomvoorziening: Dit zonnepaneel is veilig en betrouwbaar. Het kan uw apparaat lange tijd van stroom voorzien. Het zonnepaneel zet automatisch lichtenergie om in elektrische energie en slaat deze elke dag op in de interne lithiumbatterij.
Veilig en betrouwbaar: Ontworpen met kortsluitbeveiliging, overbelastings- en overontladingsbeveiliging, waardoor de batterij wordt beschermd en een langdurig gebruik en betrouwbaarheid worden gegarandeerd.
Milieubescherming, energiebesparing: Gebruik van groene zonne-energie. Draagt bij aan de bescherming van het milieu.
Waterdicht en duurzaam: Waterdicht ontwerp, geschikt voor gebruik buitenshuis.
Gemakkelijk te gebruiken: Wordt geleverd met een ingebouwde, stevige, verstelbare en gemakkelijk te gebruiken houder, waardoor u hem gemakkelijk in direct zonlicht kunt plaatsen. Waar en wanneer u maar wilt.
Batterij-indicator: Druk op de knop aan de achterkant van het paneel en de groene LED's zullen oplichten, 4 LED's staan voor 76% ~ 100% vermogen, 3 staan voor 51% ~ 75% vermogen, 2 staan voor 26% ~ 50% vermogen, 1 LED staat voor 1 ~ 25%.
TOEPASSING / SPECIFICATIES
TOEPASSING
Back-upvoeding voor een ononderbroken werking van elektronische apparaten. (Trailcamera's en beveiligingscamera's)
SPECIFICATIE
| Elektrisch | Ingangsspanning/stroom | USB-C Input: 5V 2A |
| Uitgangsspanning/stroom | 12V/1.5A | |
| Lithium-ionbatterij | 7.2V/5200mAh | |
| Zonnepaneel | 2.5W(11V / 230mAh) | |
| Energieomzettingsrendement van zonne-energie | ﹥18% | |
| Oplaadtijd | 75h-120h (met zonlicht) 3-5h (met AC-adapter) | |
| Uitgangsstekker | 5.5mm×2.1mm | |
| Afmetingen | Diepte | 22.7mm |
| Breedte | 126.7mm | |
| Hoogte | 182.7mm | |
| Gewicht | 341g | |
| Montage | Verstelbare beugel | |
| Bedrijfstemperatuur | 4~+140°F/-20 ~+60°C | |
| Bedrijfsvochtigheid | 5% ~ 95% |
MONTAGE / BEDIENING
MONTAGE
- Pas de hoek van de houder aan zodat het zonnepaneel direct naar de zon is gericht, 30 graden, 60 graden en 90 graden verstelbaar. Over het algemeen betekent dit op het noordelijk halfrond dat het paneel naar het zuiden is gericht. Houd er echter rekening mee dat de ideale oriëntatie afhangt van de specifieke situatie van de opstellocatie.
- Bevestig het zonnepaneel aan de boom met de meegeleverde riem van 1,7 m.
OPMERKING: De kant die verbinding maakt met de stroomkabel moet naar beneden wijzen om waterschade bij regen te voorkomen.
AANSLUITEN
Steek de ene kant van de stroomkabel in de uitgang (aan de rechterkant van het zonnepaneel) en steek vervolgens het andere uiteinde in de TACTACAM REVEAL trailcamera's. Als de interne lithiumbatterij is opgeladen, wordt de camera onmiddellijk van stroom voorzien.
LET OP:
Als het zonnepaneel is aangesloten op TACTACAM REVEAL-serie scoutingcamera's, wordt ten zeerste aanbevolen om de batterijen in de camera te installeren (zelfs wanneer deze is aangesloten op de zonnelader), anders kan de camera stoppen met werken als gevolg van een stroomtekort (tijdens intensief gebruik van de camera laadt de zonnelader mogelijk niet snel genoeg op en is daarom niet ideaal om alleen te worden gebruikt zonder de AA-batterijen of lithiumcartridge).
Het zonnepaneel mag NOOIT parallel worden gebruikt met andere stroombronnen, schade die voortvloeit uit dit onjuiste gebruik wordt niet gedekt door de garanties.
OPLADEN
Het is belangrijk om het zonnepaneel volledig op te laden voor gebruik. We raden u ten zeerste aan om 4-5 uur op te laden met de meegeleverde USB-C-oplaadkabel voordat u het gebruikt.
Het zonnepaneel kan worden opgeladen met het zonlicht of de meegeleverde USB-C-oplaadkabel. De oplaadindicator licht op wanneer deze wordt opgeladen. De groene lampjes die knipperen, betekent dat het nu wordt opgeladen, wanneer alle vier de lampjes groen worden, betekent dit dat het zonnepaneel volledig is opgeladen.
OPMERKING: Laad de batterij minstens één keer per 3 maanden volledig op, vooral als u deze lange tijd niet gebruikt.
VOORZORGSMAATREGELEN
- Kras het oppervlak van het zonnepaneel niet met een scherp voorwerp.
- Gebruik de adapter in de verpakking om op te laden. Gebruik geen oplaadadapter van lage kwaliteit of een andere adapter die niet overeenkomt met ons zonnepaneel, om schade aan het product of ander mogelijk gevaar te voorkomen.
- Als gevolg van kortsluitbeveiliging, gewoon de kortsluitbelasting loskoppelen; en plaats het 10 seconden in het zonlicht, het kan de normale werking hervatten, of gebruik de AC-adapter om het op te laden en te activeren.
- Reinig het zonnepaneel niet met vluchtige vloeistoffen zoals oplosmiddel, reinigingsvloeistoffen of sterk reinigingsmiddel.
Gebruik een zachte doek die licht is bevochtigd met water. - Laat het zonnepaneel niet vallen.
- Probeer het zonnepaneel niet te demonteren of te onderhouden.
- Open het zonnepaneel niet voor onderhoud. Dit kan ernstige schade aan het apparaat veroorzaken en maakt de garantie ongeldig.
- Stel het zonnepaneel niet bloot aan extreme hitte, zoals door het op een dashboard van een auto achter te laten bij warm weer.
- Houd het uit de buurt van vuur.
- Gebruik dit apparaat alleen met de aanbevolen stroombronnen.
- Koppel de stroombronnen los wanneer u ze niet gebruikt.
