Envirovent PIV, MIV Handleiding

Diagrammen

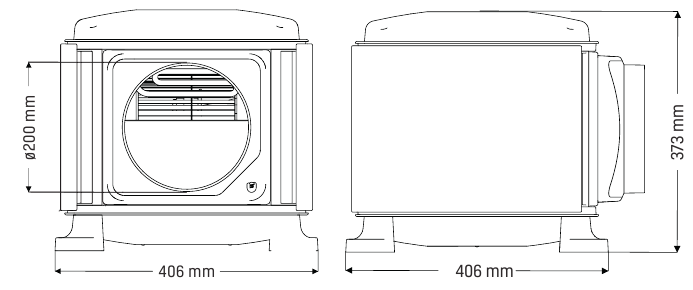

PIV

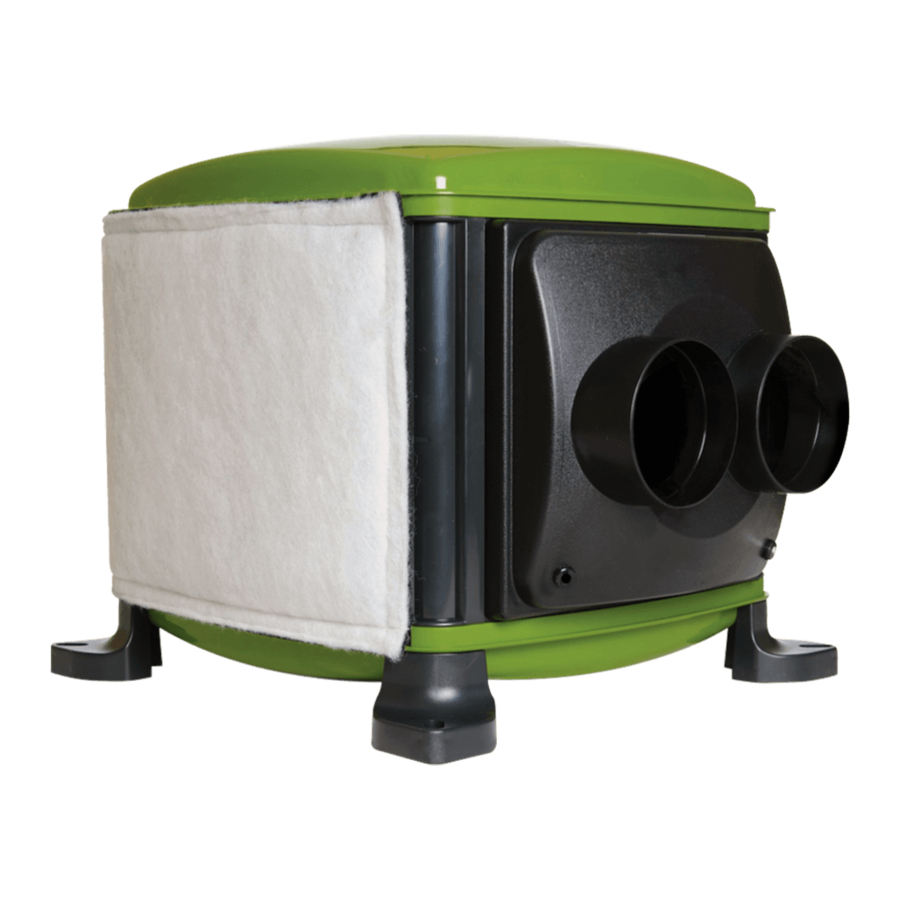

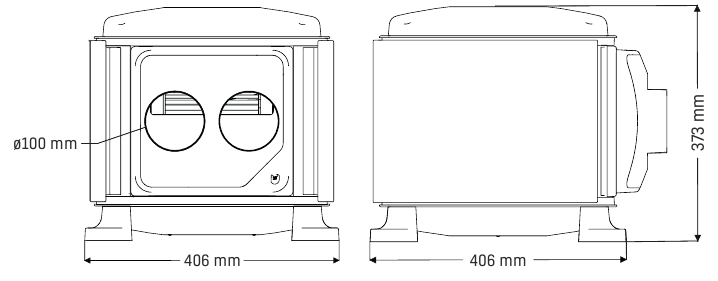

MIV

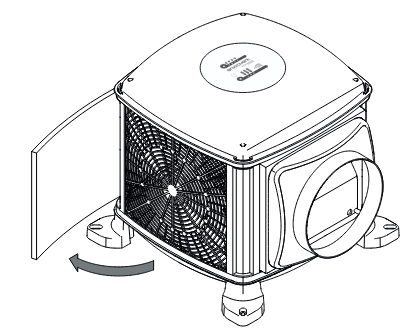

FILTER

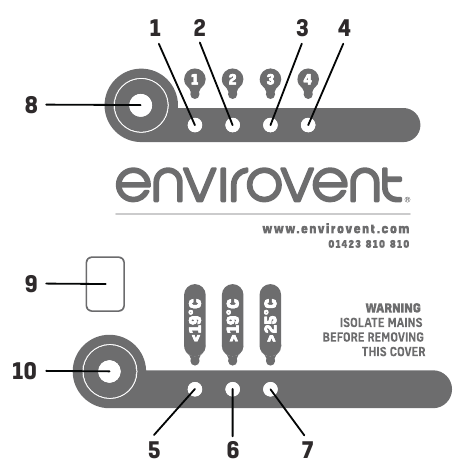

TOETSENBORD

1. Luchtstroom 1
2. Luchtstroom 2
3. Luchtstroom 3
4. Luchtstroom 4
5. Temperatuur <19 0 C
6. Temperatuur >19 0 C
7. Temperatuur >25 0 C
8. Bovenste knop
9. Numeriek display
10. Onderste knop

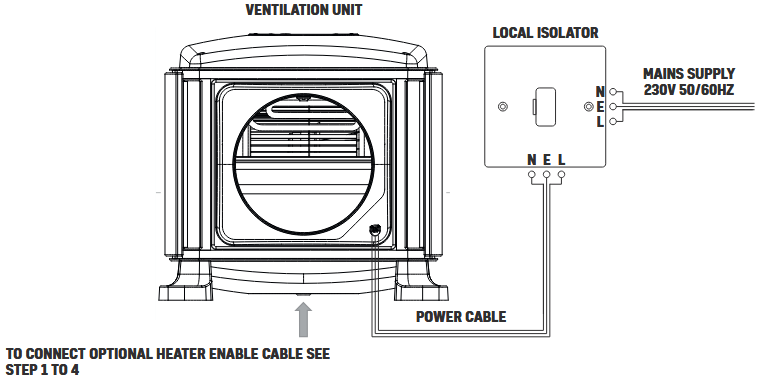

BEDRADING

De lokale isolator moet als onderdeel van de vaste bedrading op het elektriciteitsnet worden aangesloten. Sluit de N-, L- en E-aders van de stroomkabel aan op de overeenkomstige aansluitingen op de lokale isolator.

1. Verwijder de basisdop (twee schroeven)

2. Maak een klein gaatje in de doorvoer en rijg de 2-aderige kabel erdoor

3. Bedraad de 2-aderige kabel

4. Vervang de basisdop (twee schroeven)


PIV-doosinhoud

• 1x PIV-eenheid
• 1x 200 mm diffusor (+ 2x afdekplaten)
• 1x instructiehandleiding
• 1x montagesjabloon voor diffusor
• 1x flexibel kanaal (1 m x 200 mm dia.)
• 1x niet-geschakelde zekering
• 1x afstandsbediening (draadloze eenheden)
• 8x schuimkussens
• 4x ringen
• 4x schroeven 10g x 3"
• 4x schroeven 10g x 1,5"
• 4x schroeven 8g x 1,5"
• 4x schroeven 8g x 1"
• 4x gipsplaatpluggen
• 1x rol bevestigingstape

MIV-doosinhoud

• 1x MIV-eenheid
• 2x 100 mm diffusers
• 1x instructiehandleiding
• 2x flexibele kanalen (3 m x 100 mm dia.)
• 1x niet-geschakelde zekering
• 1x afstandsbediening (draadloze eenheden)
• 8x schuimkussens
• 4x ringen
• 4x schroeven 10g x 3"
• 4x schroeven 10g x 1,5"
• 4x schroeven 8g x 1,5"
• 4x schroeven 8g x 1"
• 4x gipsplaatpluggen
• 1x rol bevestigingstape

Pre - installatie checklist

• Past de unit door het zolderluik?
• Controleer of er geen obstakels zijn in de hal of op de overloop waar de diffusor moet worden geplaatst, en in de zolderruimte erboven.
• Zorg ervoor dat de zolder voldoende dwarsventilatie heeft om een toevoer van verse lucht naar de unit te garanderen.
• Controleer of alle scheidingswanden intact zijn. Vraag bouwadvies als er een ontbreekt of kapot is.
• Controleer of er rookgasafvoertoestellen zijn die lucht van de zolder halen, de gebruiker moet op de hoogte worden gebracht van al deze toestellen.
• Controleer of een rookkanaal dat door de zolder loopt onbeschadigd is. Vraag bouwadvies als er een beschadigd of kapot is.
• Repareer alle openingen in het plafond waardoor lucht in de zolder kan lekken.
• Zorg ervoor dat alle wateropslagtanks op de zolder zijn afgedekt en afgesloten.

Over PIV- en MIV-units

Positive Input Ventilation (PIV) en Multiple Input Ventilation (MIV)-units creëren een frisse en gezonde leefomgeving door gefilterde lucht met een continu debiet in een pand te brengen via in het plafond gemonteerde diffusers. De diffusers worden normaal gesproken in een hal of op een overloop geïnstalleerd. De units zijn ontwikkeld om de luchtkwaliteit binnenshuis te verbeteren en condensatie- en schimmelproblemen te verminderen.
Bij temperaturen tussen 19 °C en 25 °C verhogen de units de luchtstroom met 10%. In warme omstandigheden boven 25 °C schakelen de units tijdelijk uit om te voorkomen dat er warme lucht vanuit de zolderruimte de woning binnenkomt.
De PIV-unit gebruikt een enkele 200 mm diffusor om lucht in een hal of overloop te brengen.
De MIV-unit gebruikt twee 100 mm diffusers om lucht naar afzonderlijke locaties in het gebouw te brengen. Dit is normaal gesproken vereist voor toepassingen waarbij:

1. De hal is klein.
2. Er is beperkte verwarming beschikbaar.
3. Het zolderluik vult het plafond van de hal.
4. Luchtstroom is vereist in een afgelegen gebied, zoals een slaapkamer.

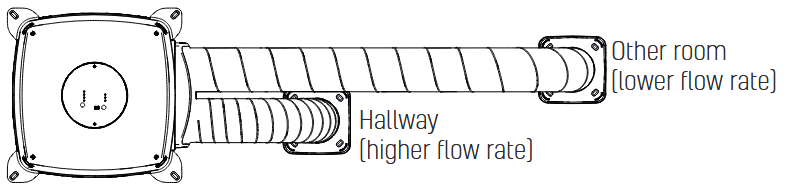

Optie 1
Als een hogere luchtstroom in de hal vereist is, plaats die diffusor dan op een kortere afstand van de unit.

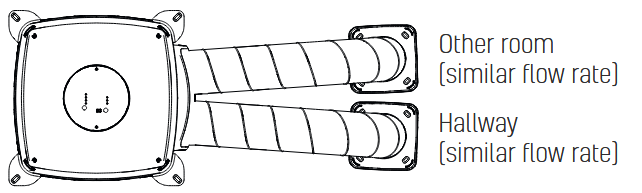

Optie 2
Als een vergelijkbare luchtstroom in de hal vereist is, plaats beide diffusers dan op vergelijkbare afstanden van de unit.

Installatie

1. Plaats een stofdoek onder de gewenste positie van de plafonddiffuser en controleer of het plafond eronder en de zolderruimte erboven vrij zijn.

2. 1. Markeer voor PIV een diffusergat van 222 mm met behulp van de sjabloon.

   2. Markeer voor MIV twee diffusergaten van 105 mm (zie positioneringsinformatie).

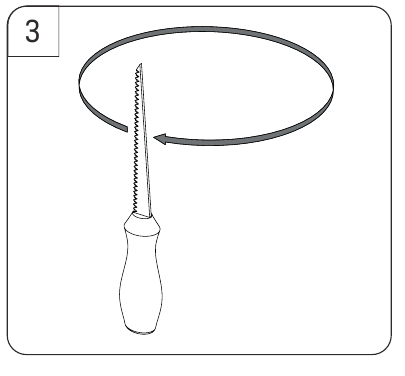

3. Draag een stofmasker en oogbescherming en snijd het gat/de gaten uit.

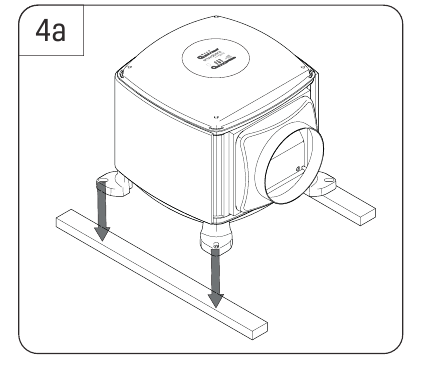

4. 1. Schroef de poten van het apparaat op twee houten latten van 25 mm x 50 mm met behulp van de vier schroeven van 10 g x 1,5". (Latten niet meegeleverd).

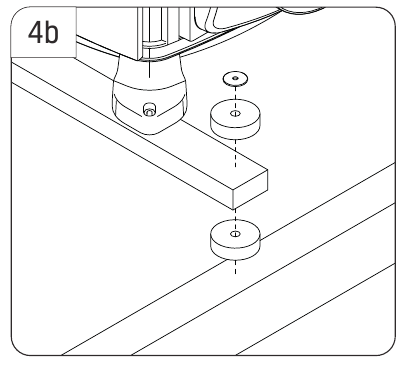

   2. Plaats het apparaat met anti-vibratiepads en sluitringen op de zoldervloerbalken zoals in de afbeelding.

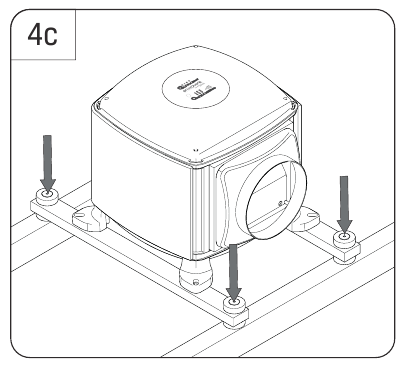

   3. Schroef de latten aan de plafondbalken vast met behulp van de vier schroeven van 10 g x 3".

   4. Als de zolderisolatie boven de balken zit en het apparaat belemmert, maak dan een verhoogd houten platform om op te monteren.

5. Plaats de diffuserpijp in het plafondgat zodat de diffuseruitgangen naar de muren gericht zijn en markeer de vier bevestigingsgaten.

6. Bevestig de buis aan de pijp van de diffuser en dicht de verbinding af met de meegeleverde bevestigingen.

7. Plaats de diffuserpijp in het gat en zet deze vast.Gebruik de vier gipsplaatpluggen en vier 8 g x 1,5".
   Klik vervolgens de diffuserkap in de diffuserpijp.

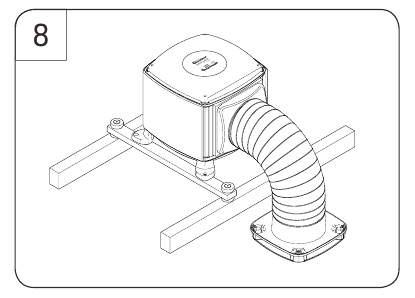

8. Bevestig de flexibele buis aan de pijp op het apparaat en zorg ervoor dat deze strak wordt getrokken. Dicht de verbinding goed af met de meegeleverde bevestigingen.
   Knip de buis indien nodig op lengte.

9. Met de netvoeding geïsoleerd, sluit u de voedingskabel aan op de niet-geschakelde zekeringhouder en sluit u de niet-geschakelde zekeringhouder aan op de netvoeding (zie bedradingsschema).
   Gebruik twee van de schroeven van 8 g x 1" om de houder aan een zoldervloerbalk te bevestigen.

10. Het apparaat kan worden aangesloten op een schakelaar voor het inschakelen van de verwarming (niet meegeleverd). Sluit aan op de aansluiting onder het apparaat (kabel niet meegeleverd) en plaats deze op een toegankelijke plaats.Sluit NIET aan op het elektriciteitsnet of een andere stroombron. Gebruik twee van de schroeven van 8 g x 1" om de schakelaar aan de muur te bevestigen.

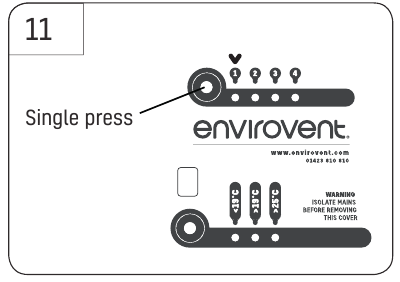

11. Sluit de elektrische voeding weer aan op het apparaat. Er zou lucht uit de diffuser moeten beginnen te stromen. Druk op knop 1 om het huidige luchtstroomvolume weer te geven.

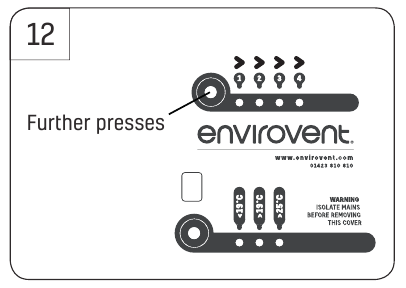

12. Door verder te drukken, bladert u door de instellingen voor het luchtstroomvolume.


Brandveiligheid

Brandsets
Voor installaties met een verdieping die meer dan 4,5 m boven de grond ligt, moet een compatibele brandset worden gemonteerd. De onderstaande sets bevatten alle extra onderdelen en instructies die nodig zijn:

Rookmelders
Voor installaties met een verdieping die meer dan 4,5 m boven de grond ligt, moet de unit worden aangesloten op een rookmelder om de unit uit te schakelen bij detectie van rook. Een rookmelderset is beschikbaar onder bestelcode 1ACSMOKEALARM-KIT. De unit kan ook worden aangesloten op een bestaande rookmelder (controleer de compatibiliteit met de fabrikant van de rookmelder). Alle bedrading moet worden uitgevoerd door een bevoegd persoon.
Om de installatie te testen, drukt u op de TEST-knop boven op de rookmelder en houdt u deze ingedrukt totdat de PIV-unit wordt uitgeschakeld (de LED's op het bord gaan uit).

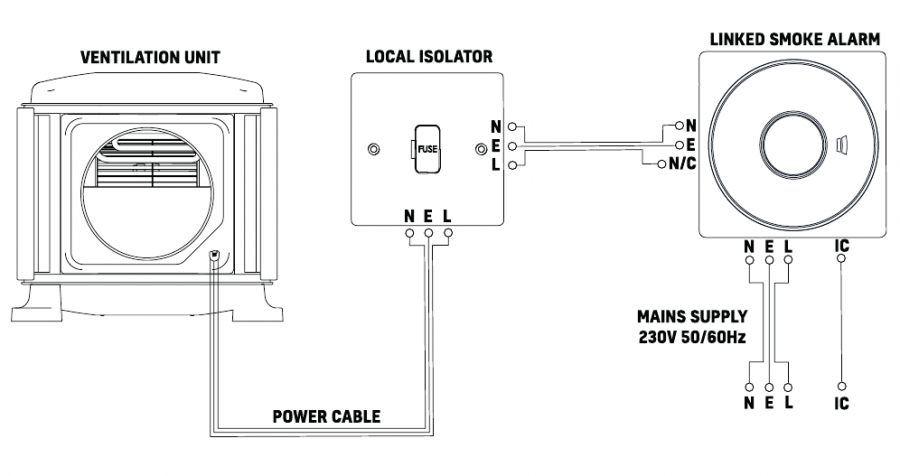

BEDRADING ROOKMELDER

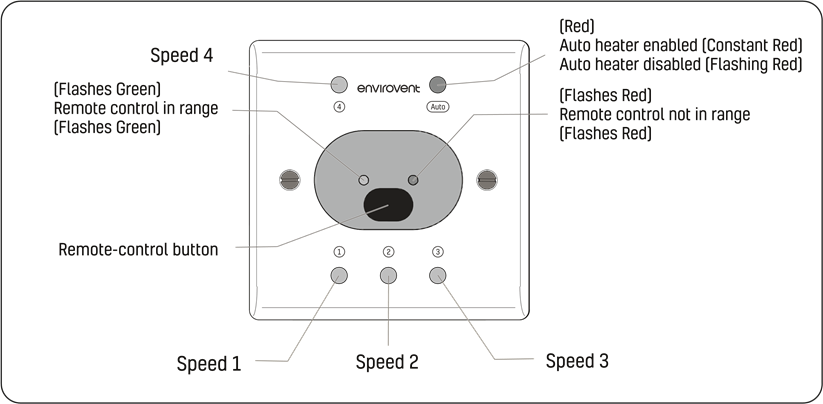

Draadloze afstandsbediening

• Om de huidige status van de unit aan te geven:
  • Druk eenmaal op de knop van de afstandsbediening en de LED's gaan branden volgens de huidige status van de unit.
• Om het luchtstroomvolume te wijzigen:
  • Druk eenmaal op de knop van de afstandsbediening
  • Door verder te drukken, bladert de unit vervolgens door elk van de instellingen voor het luchtstroomvolume – 1, 2, 3, 4
  • Door verder te drukken, bladert u terug door dezelfde instellingen
• Om de automatische comfortverwarmingsfunctie in/uit te schakelen:
  • Deze functie is standaard ingeschakeld.
  • Druk eenmaal op de knop van de afstandsbediening.
  • Druk nogmaals gedurende 5 seconden om de comfortverwarmingsfunctie uit te schakelen.
  • AUTO-LED knippert rood gedurende 5 seconden.
  • Druk nogmaals gedurende 5 seconden om de comfortverwarmingsfunctie in te schakelen.
  • AUTO-LED brandt constant rood gedurende 5 seconden.

Een extra afstandsbediening koppelen:

1. Schakel de unit uit bij het isolatiepunt.
2. Schakel de stroom weer in; gedurende 20 seconden na het opnieuw opstarten bevindt de unit zich in de koppelingsmodus.
3. Druk eenmaal op de knop van de afstandsbediening binnen de 20 seconden en de bediening wordt gekoppeld aan de unit.
4. Een succesvolle koppeling wordt aangegeven door een groen licht op de afstandsbediening.

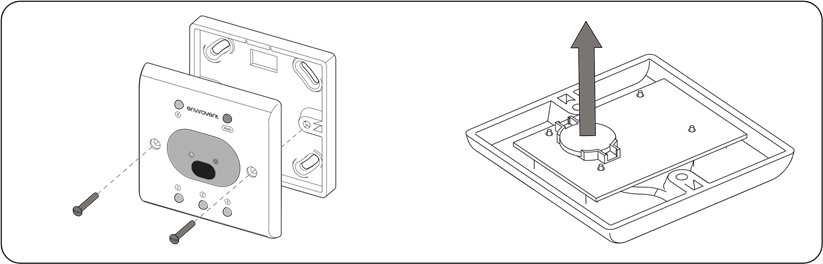

Batterijen van de afstandsbediening
Wanneer de batterij moet worden vervangen, schroeft u de voorkant van de schakelaar los. De batterij bevindt zich aan de achterkant van de kap. Batterijtype 3V Lithium CR2032. De schakelaar blijft na het vervangen van de batterij gekoppeld aan de unit. Zorg ervoor dat de nieuwe batterij met de juiste polariteit wordt geplaatst en dat de verwijderde batterij veilig wordt afgevoerd.

Bedrade comfortverwarming in-/uitschakelen
Een schakelaar om de verwarmingsfunctie in/uit te schakelen kan tot 3 meter van de unit worden aangesloten. Dit moet een potentiaalvrij contact zijn. Sluit de kabel of schakelaar niet aan op het elektriciteitsnet. Wanneer de schakelaar is ingeschakeld, is de comfortverwarmingsfunctie ingeschakeld en houdt het systeem de inkomende luchttemperatuur op 10 °C. Wanneer de schakelaar is uitgeschakeld, is de automatische comfortverwarmingsfunctie uitgeschakeld.

Energieverbruik en luchtstroomprestaties

^a Diffuser geïnstalleerd zonder afdekplaten. ^b Energieverbruik weergegeven met comfortverwarmingsfunctie uitgeschakeld.

Operationele kosten

Scan onze QR-code om de jaarlijkse bedrijfskosten van dit product te bekijken.
Of bezoek: envirovent.com/annual-running-costs

Reserveonderdelen/accessoires

*Extra kabel met twee aders vereist.
**Extra kabel met vier aders vereist.

Onderhoud

EnviroVent adviseert om de filters regelmatig te controleren en indien nodig te vervangen. De unit moet van het elektriciteitsnet worden geïsoleerd bij het vervangen of reinigen van filters.
Gebieden met veel fijnstof, bijvoorbeeld industriële gebieden, of filters van hogere kwaliteit raken sneller verstopt en moeten vaker worden vervangen. Reserve- en vervangingsfilters moeten originele EnviroVent-onderdelen zijn.
Het niet onderhouden van de unit zoals aanbevolen kan een schending van de garantievoorwaarden vormen. Zie de volledige garantievoorwaarden voor meer informatie.

Veiligheid

Lees en begrijp deze instructies voordat u met de installatie begint. De unit moet worden geïnstalleerd door een bevoegd persoon.

Locatie
Controleer of er ruimte is voor de unit op de door u gekozen locatie. De unit mag de werking van open verbrandingsapparaten niet beïnvloeden. Raadpleeg de plaatselijke voorschriften of een gekwalificeerde gasinstallateur.
De open zijden van de diffuser moeten minimaal 1 m vrij zicht hebben vanaf rookmelders. Als de diffuser niet kan worden verplaatst, kunnen maximaal twee zijden worden afgesloten met de plastic afdekplaten. In deze configuratie moeten de open zijden minimaal 1,5 m vrij zicht hebben vanaf rookmelders. Bij gebruik van de 100 mm diffusers worden geen afdekplaten meegeleverd en moeten de diffusers worden verplaatst.
In panden met een vloer hoger dan 4,5 m moeten branddiffusers op minimaal 1 m afstand van de rookmelders worden gemonteerd in plaats van de meegeleverde plastic diffusers.
Scheidingswanden tussen gebouwen moeten volledig zijn en eventuele openingen moeten worden opgevuld.
In panden met een vloer meer dan 4,5 m boven het maaiveld moet de unit worden aangesloten op een rookmelder (zie bedradingsinformatie).
Het apparaat wordt geschikt geacht voor gebruik in landen met een warm, vochtig en gelijkmatig klimaat, maar kan ook in andere landen worden gebruikt.

Bedradingsvoorschriften
Alle bedrading moet voldoen aan de bouwvoorschriften en de huidige IET-bedradingsvoorschriften (BS7671 in het VK) of gelijkwaardige normen voor andere landen. De uiteindelijke installatie moet worden onderzocht en getest door een gekwalificeerde elektricien.
Dit product is niet geschikt voor gebruik met een Type AC aardlekschakelaar

Elektrische aansluiting
De unit moet geaard zijn en er moet een geschikte isolator met een minimale contactscheiding van 3,0 mm worden gebruikt om isolatie voor de unit te bieden. De unit moet na installatie van het elektriciteitsnet kunnen worden losgekoppeld. Bij het bedraden van de unit moet de meegeleverde niet-geschakelde zekeringhouder in de vaste bedrading worden opgenomen.
De voedingskabel die de unit ingaat, moet de meegeleverde flexibele kabel blijven (geen massieve kernverlichtingskabel). Als de voedingskabel beschadigd raakt, moet deze worden vervangen door EnviroVent, een geautoriseerde servicevertegenwoordiger voor uw regio/land of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen. Verwijder geen elektronische componenten in het product en manipuleer ze niet.

Gebruikers
De unit is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan en gebruiksinstructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de unit spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd.
