dji DOCK 3 Handleiding

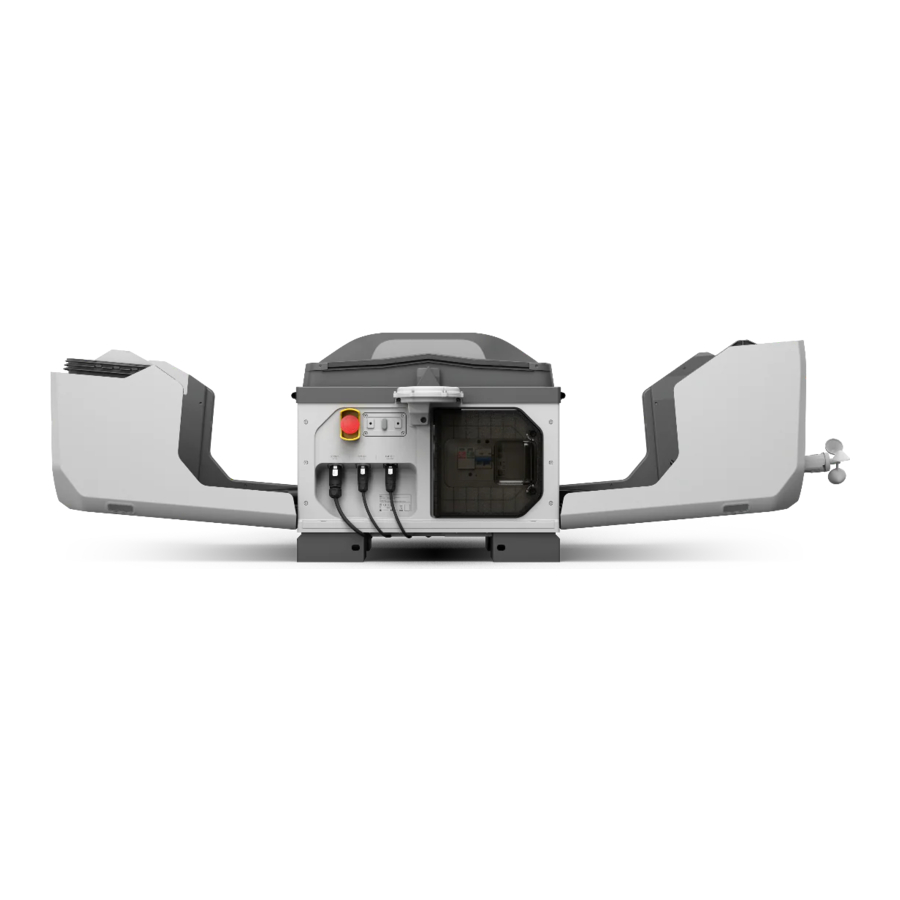

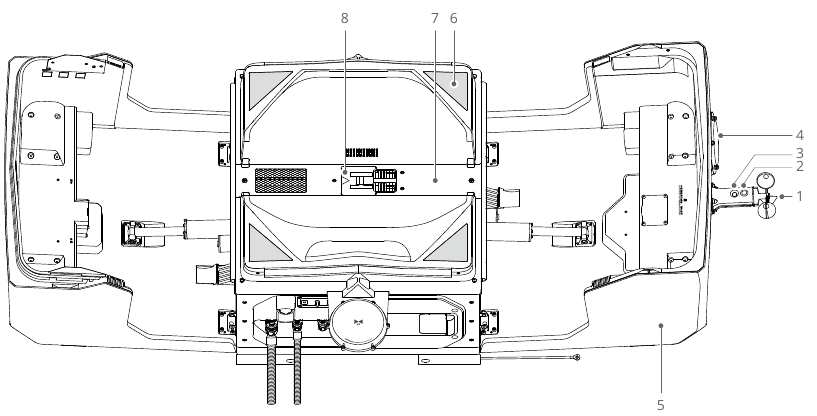

Overzicht

1. Windsnelheidsmeter
2. Dockcamera
3. Hulpverlichting camera
4. Regenvalmeter
5. Dockafdekking
6. Positioneringsmarkeringen
7. Landingplatform
8. Markering vliegtuigoriëntatie¹

9. PoE-uitgangspoort
10. AC-ingangspoort
11. Aardedraad
12. Elektrische kast
13. LAN-ingangspoort
14. Montagevoetbeugels
15. Noodstopknop²
16. Statusindicatoren
17. Compartiment voor mobiele dongle
18. RTK-module
19. Voor voertuigmontagecardanische ophanging
20. E-poort
21. Afvoerpijpgat (onder het dock)

1. Draadtestterminals
2. Multifunctionele knop
3. AC-aan/uit-schakelaar
4. USB-C-poort
5. Indicatoren elektrische kast
6. Sluitknop³
7. Open knop ³

1. Het dock is voorzien van een ingebouwde laadmodule. Zorg ervoor dat er geen metalen voorwerpen op het oppervlak van het landingsplatform liggen om hoge temperaturen te vermijden die het landingsplatform kunnen beschadigen.
2. De dockafdekking kan niet worden geopend of gesloten als de noodstopknop is ingedrukt.
3. Houd de knop ingedrukt bij het openen en sluiten van de afdekking. Zorg ervoor dat er geen obstakels zijn die de dockafdekking blokkeren. Houd een veilige afstand tot de dockafdekking om letsel te voorkomen bij het openen of sluiten van de dockafdekking.

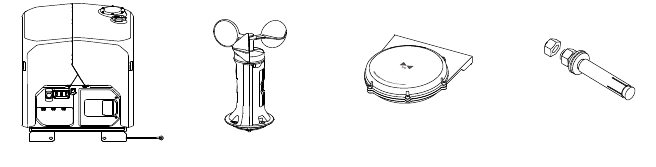

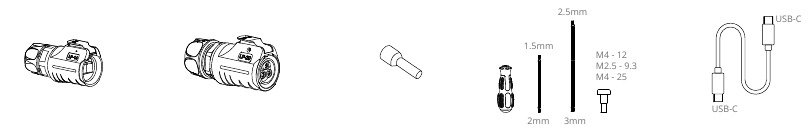

In de doos

Controleer of alle volgende items in de verpakking zitten. Als er afwijkingen, ontbrekende items of inconsistenties worden gevonden, maak dan een aantekening ter plaatse en neem contact op met uw apparaatprovider en apparaatleverancier.

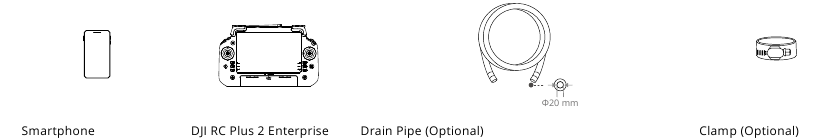

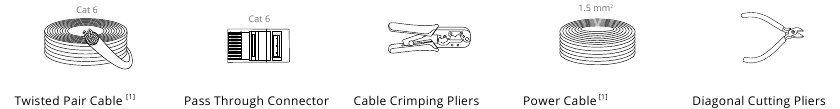

Door de gebruiker voorbereide gereedschappen en items

De onderstaande gereedschappen en items worden gebruikt tijdens de installatie en configuratie, bereid ze van tevoren voor en zorg ervoor dat de gereedschappen in orde zijn.

1. Kabels worden vóór de installatie gereserveerd door de geautoriseerde serviceprovider. De stroomkabel vereist een RVV driekernige 1,5 mm buitenmantelkabel met een kabeldiameter van 7-12 mm, en de Ethernet-kabel vereist een Cat 6 twisted pair-kabel met een kabeldiameter van 6-9 mm. Om te garanderen dat de afdichting veilig is en dat de waterbestendige prestaties niet in gevaar komen.
2. Zorg ervoor dat de lengte van de multimeterprobes groter is dan 18 mm om nauwkeurig te kunnen testen op de draadterminals.

Voor voertuigmontage

1. Zorg ervoor dat het totale draagvermogen van elk item groter is dan 165 kg.
2. Zorg ervoor dat u nylon borgmoeren gebruikt en dat de buitendiameter van de platte ring niet minder dan 30 mm mag zijn.

Dockinstallatie

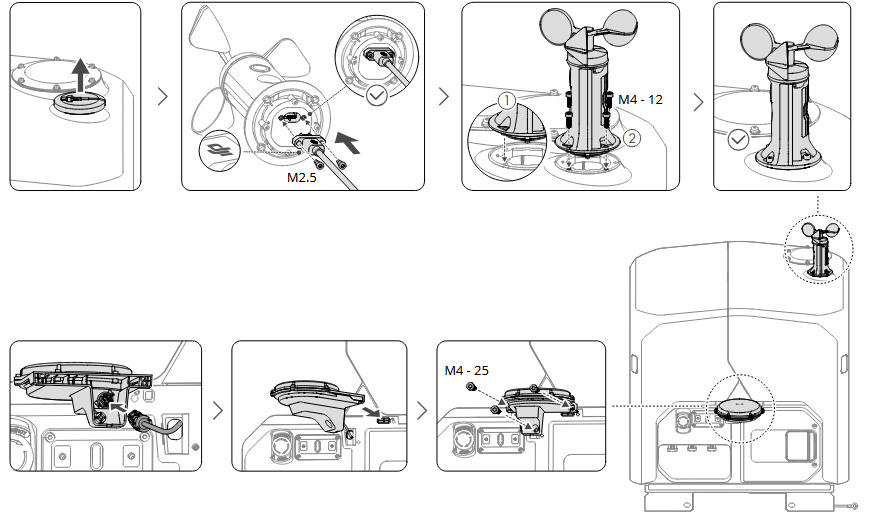

De onderdelen installeren

1. Monteer de windsnelheidsmetermodule volgens het diagram. Zorg ervoor dat de connector correct is georiënteerd. Vermijd dat de schroeven door het gat in de dockafdekking vallen.

2. Monteer de RTK-module volgens het diagram. Steek de signaalkabel voorzichtig in. Zorg ervoor dat alle schroeven goed vastzitten.

Installatiepositie en -oriëntatie bevestigen
Zorg ervoor dat u de onderstaande factoren in overweging neemt voordat u het dock installeert.

• Zorg ervoor dat de dockcamera niet direct op het zonlicht is gericht. Anders kan de levensduur van het product en het camerabeeld worden beïnvloed door de omgevingsfactoren.
• Om valse detectie te voorkomen wanneer het vliegtuig landt, moet u ervoor zorgen dat er zich binnen 5 m van het dock geen lichtgekleurde objecten bevinden die lijken op de vormen of visuele identificatiemarkeringen op het landingsplatform, zoals witte rechthoeken, witte driehoeken en H-patronen.
• Plaats de digitale waterpas bovenop de installatielocatie om twee diagonale richtingen te meten. Zorg ervoor dat het oppervlak horizontaal waterpas is met hellingen van minder dan 3° in elke richting.

Installatie

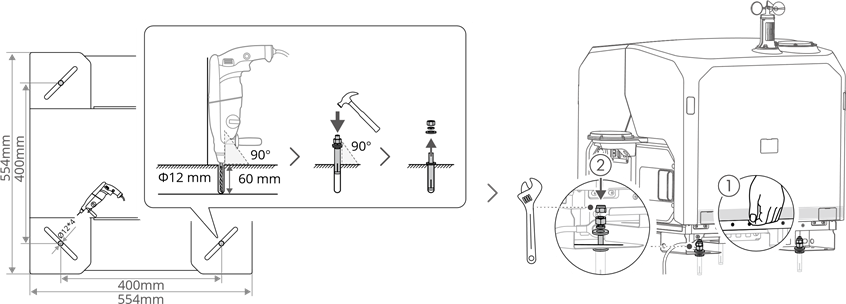

Vast gemonteerde opstelling

• Draag een stofmasker en veiligheidsbril bij het boren van gaten om te voorkomen dat stof in de ogen, neus en keel komt. Let op uw persoonlijke veiligheid bij het gebruik van elektrisch gereedschap.
• Wanneer u de expansiebout uitlijnt met de montagevoetbeugels, mag u uw handen NIET onder de montagevoetbeugels plaatsen bij het verplaatsen van het dock om letsel te voorkomen.

Er moet vooraf een betonnen voet of een stalen framevoet op de installatielocatie worden gemaakt. De volgende installatie-instructies gebruiken een betonnen voet als voorbeeld.

1. Gebruik de installatiekaart om gaten te boren en de expansiebouten te monteren.
2. Het wordt aanbevolen dat minstens twee personen het dock dragen. Til het dock voorzichtig naar de installatiepositie en bevestig de montagebeugels op de expansiebouten. Zorg ervoor dat u de antiverliesmoeren goed vastdraait.

• Als u een taak met meerdere docks wilt uitvoeren, koop dan naar behoefte meerdere docks. Ga naar de installatie- en instellingshandleiding om de sectie Multi-Dock Task te raadplegen voordat u de docks installeert en configureert.

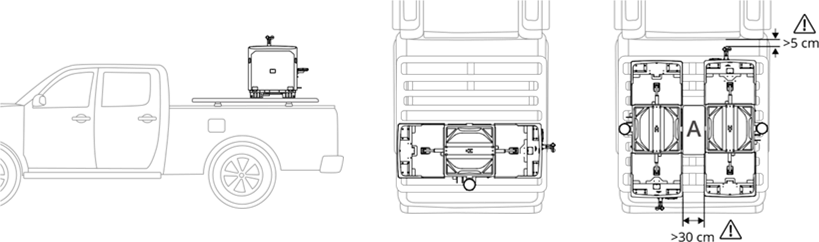

Voertuigmontage

• Zorg ervoor dat de totale hoogte en breedte van het voertuig na installatie van het dock voldoen aan de lokale voorschriften en registratievereisten. Let op de totale hoogte om schade aan het product te voorkomen tijdens de beweging van het voertuig.
• Wees voorzichtig bij het dragen van het dock op het voertuig. Til het dock NIET op door de RTK-module te dragen om schade te voorkomen.
• Wanneer u de schroeven uitlijnt met de montagevoetbeugels, mag u uw handen NIET onder de montagevoetbeugels plaatsen bij het verplaatsen van het dock om letsel te voorkomen.
• Zorg ervoor dat de dockafdekking gesloten is voordat u het voertuig verplaatst.

1. Laat voldoende ruimte over om het dock op het voertuigmontageplatform (door de gebruiker voorbereid) te installeren volgens het diagram. Plaats de elektrische kast op de juiste manier voor eenvoudige bediening. Voor dubbele dockinstallatie moet u een luchtgeleidingsplaat (A) monteren om de warmteafvoer te garanderen.

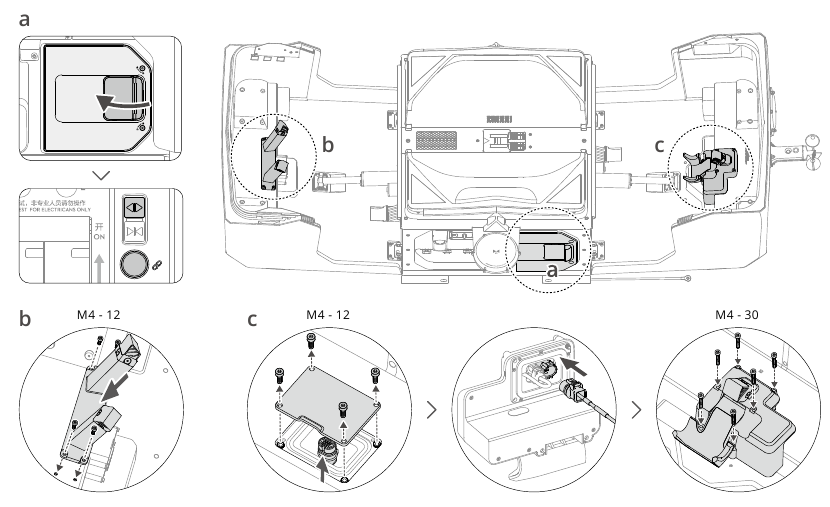

2. Open de deur van de elektrische kast. Druk op de multifunctionele knop en houd deze vervolgens ingedrukt om de back-upbatterij in te schakelen. Houd de open knop ingedrukt om de dockafdekking te openen. Schakel de back-upbatterij op dezelfde manier uit.
   Monteer de voertuigmontagecardanische ophanging (optioneel) correct op het dock volgens het diagram. Steek de signaalkabel voorzichtig in. Zorg ervoor dat u de kabels geleidt en de schroeven goed vastdraait.
   Schakel de back-upbatterij in. Houd de sluitknop ingedrukt om de dockafdekking te sluiten. Sluit en vergrendel de deur van de elektrische kast.

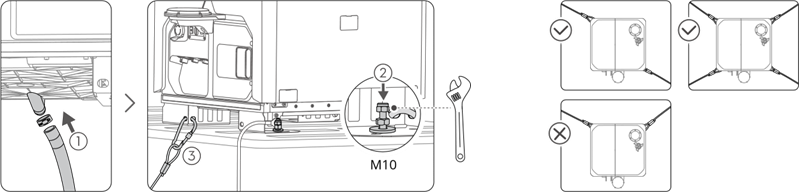

3. Sluit de afvoerpijp aan volgens het diagram. Het wordt aanbevolen dat minstens zes personen het dock dragen. Til het dock voorzichtig naar het voertuigmontageplatform en bevestig de montagevoetbeugels op de T-schroeven. Zorg ervoor dat u de antiverliesmoeren goed vastdraait. Gebruik een verfmarker om markeringen te maken om te controleren of de moeren los zitten. Maak het ene uiteinde van de anti-off stalen draadkabel vast aan het dock met behulp van het anti-off slot en maak het andere uiteinde vast aan een veilige locatie.


Aansluiten en inschakelen van het dock

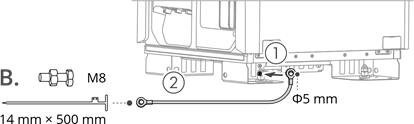

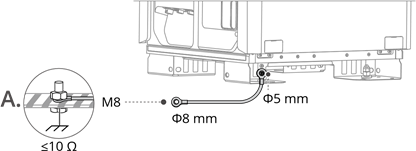

De aardingsdraad aansluiten
Het dock moet correct geaard zijn volgens de onderstaande vereisten.
Zorg ervoor dat de aardingsdraad niet opgerold of verstrengeld is met de signaalkabels.

1. Vast gemonteerde installatie: controleer of het ontwerp en de montage van het aardingssysteem aan de eisen voldoen vóór de installatie. Sluit de aardingsdraad aan op de uitlooppaal van de aardingselektrode en draai deze vast met de schroef en moer.

2. Voertuigmontage: vervang met een door de gebruiker voorbereide aardingsdraad en sluit deze aan op de aardingspen. Zorg ervoor dat de aardingspen correct geaard is vóór elke dockbewerking.

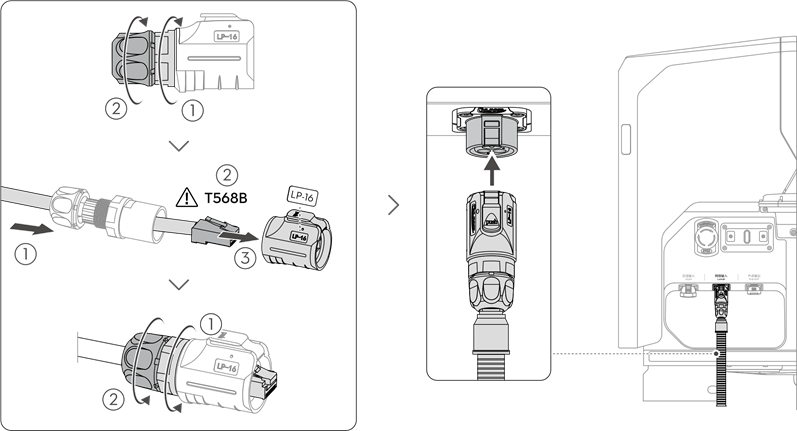

De ethernetkabel aansluiten
Zorg ervoor dat u een overspanningsbeveiliging voor data en signalen in de computerruimte van de gebruiker installeert en zorg ervoor dat deze correct geaard is. Raadpleeg het gedeelte Netwerkvereisten in de installatie- en configuratiehandleiding voor meer informatie.

1. Leid de kabel in de buurt van het product. Steek de kabel in de gegolfde buis en vervolgens de stekker van de gegolfde buis.

2. Volg strikt de stappen zoals in het diagram om de ethernetconnector opnieuw op te bouwen.
3. Steek de ethernetconnector erin totdat er een klik te horen is.

• Zorg ervoor dat het andere uiteinde van de ethernetkabel correct en veilig is aangesloten op het apparaat in de computerruimte van de gebruiker.
• Zorg ervoor dat het netwerk toegang heeft tot internet met een upstream- en downstream-bandbreedte van meer dan 20 Mbps. Om een betere gebruikerservaring te garanderen, wordt aanbevolen dat de bandbreedte groter is dan 40 Mbps.
• Raadpleeg het gedeelte Een mobiele dongle installeren (optioneel) voor meer informatie als het dock toegang moet hebben tot een draadloos netwerk.
• Druk na de installatie op het vergrendellipje van de doorvoerconnector met een platte schroevendraaier om deze van de ethernetconnector te verwijderen.
• Bij gebruik van de D-RTK 3 Relay Fixed Deployment Version (apart verkrijgbaar), gebruikt u dezelfde methode om een ethernetkabelconnector te maken en in te steken in de PoE-uitgangspoort. Lees de bijbehorende handleiding voor informatie over installatie en gebruik.

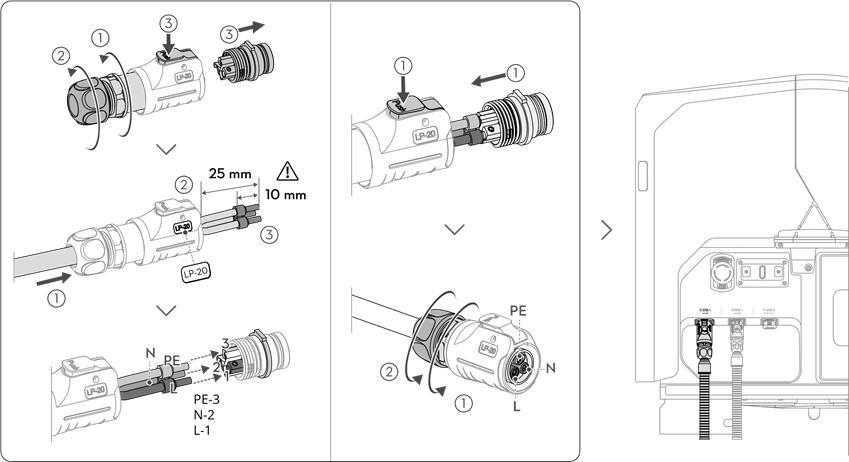

De stroomkabel aansluiten

• Alleen gecertificeerde elektriciens mogen bewerkingen uitvoeren met een spanning boven de veilige spanning.
• Zorg er vóór de bediening voor dat u de stroomopwaartse hoofdschakelaar in de verdeelkast van de gebruiker uitschakelt en plaats een bordje in de buurt van de schakelaar waarop staat dat het inschakelen van de schakelaar verboden is.
• Gebruik een multimeter om de elektrische stroom van de stroomkabel te meten. Werk NIET met elektrische stroom.

1. Leid de kabel in de buurt van het product. Steek de kabel in de gegolfde buis en vervolgens de stekker van de gegolfde buis.

2. Volg de onderstaande stappen om de stroomconnector opnieuw op te bouwen.
   1. Demonteer de stroomconnector volgens het diagram.
   2. Leid de stroomkabel door de stroomconnector. Gebruik het liniaalpatroon (gedrukt op de accessoiredoos) om de lengte van de kabel en draden te meten. Gebruik een gereedschap om de buitenste en binnenste isolatielaag te verwijderen om de geleider van de draad bloot te leggen. Krimp de adereindhulzen op het einde van de draden.
   3. Draai de schroeven op het interne onderdeel los en steek de adereindhulzen erin. Zorg ervoor dat de L- (fasedraad), N- (nuldraad) en de PE- (aardingsdraad) draden overeenkomen met de aansluitingen 1, 2 en 3 voordat u de schroeven vastdraait.^[1]
   4. Steek het interne onderdeel in de buitenste behuizing. Volg strikt de stappen om de staartmof en de staartmoer in volgorde vast te draaien.
3. Steek de stroomconnector erin totdat er een klik te horen is.
   1. De kleur van de aarde-, nul- en fasedraden kan per land en regio verschillen. Zorg ervoor dat de drie draden correct en veilig zijn aangesloten.

• Pas op dat u de draadisolatielaag niet beschadigt bij het strippen van de kabelisolatielaag.
• Controleer of de verbinding tussen de stroomkabelconnector en de kabel niet beschadigd is om waterdichte prestaties te garanderen.

Test van bedradingsaansluiting
Raak de metalen delen van het dock of de multimetermeetpennen NIET aan om elektrische schokken te voorkomen.

1. Schakel de stroomopwaartse hoofdschakelaar in de verdeelkast van de gebruiker in.
2. Open de deur van de elektrische kast. Stel de multimeter in op een AC-spanningsbereik van 750 V en meet respectievelijk bij de draadtestholes. Als een meetresultaat inconsistent is, voert u de foutoplossing uit voordat u het dock inschakelt.

   Draadtestholes		Vast gemonteerde installatie	Voertuigmontage
   N	L	90-240 V	90-240 V
   N		<4 V	≈U ln /2
   L		90-240 V	≈U ln /2

Het dock inschakelen
Checklist vóór het inschakelen

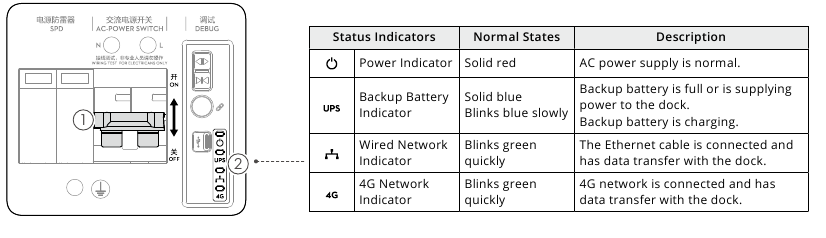

Inschakelen en werking controleren

1. Zorg ervoor dat de stroomopwaartse hoofdschakelaar in de verdeelkast van de gebruiker is ingeschakeld. Schakel de AC-stroomschakelaar in.
2. Binnen 30 seconden moeten de statusindicatoren van de elektrische kast als volgt worden weergegeven. Anders moet de foutoplossing worden uitgevoerd.


Dockconfiguratie

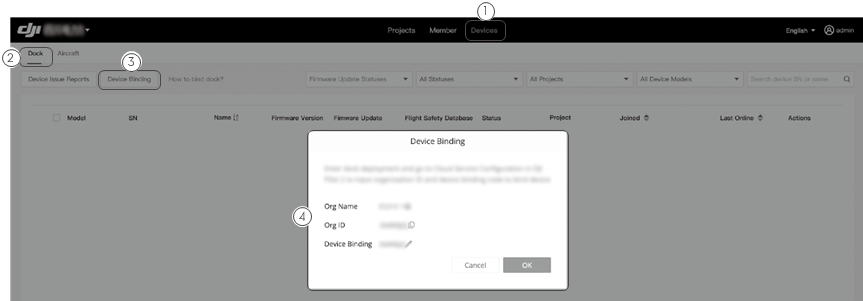

De apparaatbindingscode ophalen

1. Gebruik een computer om https://fh.dji.com te bezoeken en meld u aan bij DJI FlightHub 2 met een account. Klik om een organisatie te maken en ga naar de organisatiepagina.
2. Verkrijg de organisatie-ID en apparaatbindingscode volgens het diagram.

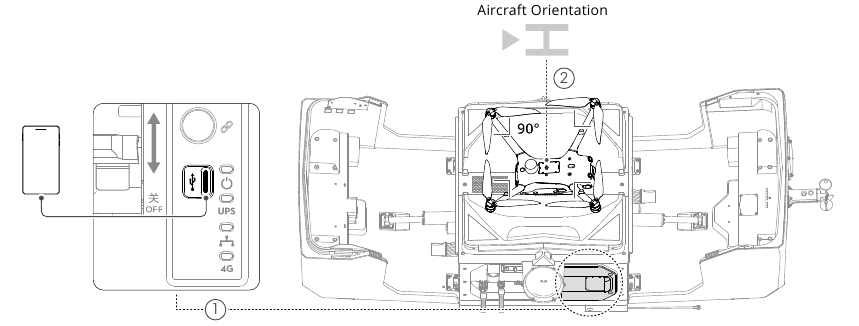

Het dock configureren met de DJI Enterprise-app

• Verplaats bij vast gemonteerde installatie GEEN geconfigureerd dock. Als de locatie verandert, moet het dock opnieuw worden geconfigureerd.
• Zorg ervoor dat u een veilige afstand bewaart wanneer u de app gebruikt om de dockdeksel te openen om letsel te voorkomen. Druk indien nodig op de noodstopknop op het dock om te voorkomen dat de dockdeksel opengaat.
• Wanneer het vliegtuig in het dock is geplaatst. Zorg ervoor dat u de twee bladen van elke motor 90° ten opzichte van elkaar beweegt om te voorkomen dat de propellers breken bij het handmatig sluiten van de dockdeksel.

Bereid het vliegtuig voor door te verwijzen naar de handleiding in de vliegtuigverpakking. Plaats het vliegtuig naast het dock. Druk op de aan/uit-knop en houd deze vervolgens ingedrukt om het vliegtuig in te schakelen.

1. Gebruik de USB-C-naar-USB-C-kabel om de smartphone op het dock aan te sluiten. Open de DJI Enterprise-app en selecteer de juiste implementatiemodus. Volg de aanwijzingen in de app om het koppelen, activeren en configureren voor het dock en het vliegtuig te voltooien. Zorg ervoor dat u het vliegtuigkompas kalibreert voordat u het voor de eerste keer gebruikt.
2. Zorg ervoor dat de vliegtuigoriëntatie overeenkomt met het pijlteken op de landingsplaats en dat het vliegtuig op de landingsplaats is geplaatst zoals weergegeven in het diagram om de configuratie te voltooien. Dock Onsite Debugging (Foutopsporing ter plaatse van het dock) in de app biedt de dockstatus, de vliegtuigstatus en bewerkingen zoals het testen van de airconditioning, het bedienen van de dockdeksel en het opladen van het vliegtuig.^[1]
3. Koppel de USB-C-naar-USB-C-kabel los. Sluit en vergrendel de deur van de elektrische kast met een schroevendraaier.

^[1] Het vliegtuig kan worden opgeladen nadat het is gekoppeld aan het dock. Zorg ervoor dat u de dockdeksels gesloten houdt tijdens het opladen en dat het oppervlak van de landingsplaats vrij is van metalen voorwerpen.

• Raadpleeg het resultaat van de locatie-evaluatie en zorg ervoor dat u indien nodig de in-/uitgangsroute importeert.
• Het vliegtuig en het dock moeten worden geactiveerd voordat ze voor de eerste keer worden gebruikt. Een internetverbinding is vereist voor de smartphone tijdens de activering.
• Zorg er bij montage op een voertuig voor dat u de aanbevolen alternatieve landingsplaats aan de kop van het voertuig instelt.

De afstandsbediening als controller B aansluiten
Om de veiligheid van de vluchttest voor het dock te garanderen, kan de afstandsbediening worden gebruikt om het vliegtuig handmatig te besturen tijdens de vlucht, na verbinding met het vliegtuig als controller B.

Controller B wordt ondersteund wanneer er geen relaisstation is geïnstalleerd.

Automatische werkingstest

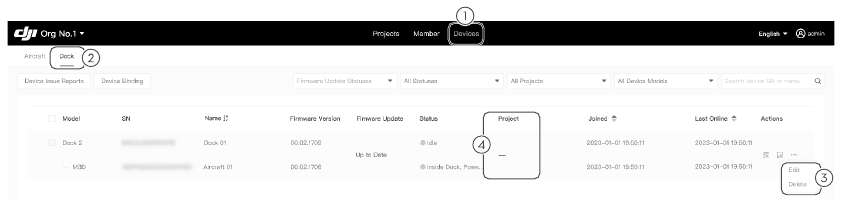

De Dock aan een project binden

1. Ga naar DJI FlightHub 2 en maak een project.
2. Voeg de dock toe aan het gespecificeerde project in de vervolgkeuzelijst van het project zoals in het diagram.

• Voor voertuigmobilisatie, als u twee docks op één voertuig monteert, voeg dan alle docks toe aan hetzelfde project om ervoor te zorgen dat de functie Multi-Drone Takeoff/Landing goed werkt.

De vlucht taak uitvoeren
Voor voertuigmobilisatie, zorg ervoor dat u de dock-RTK in DJI FlightHub 2 kalibreert voor het opstijgen. Verplaats het voertuig NIET tijdens de dock-bediening.

1. Klik op Trial Flight (Proefvlucht) in Device Maintenance (Apparaatonderhoud) en er wordt automatisch een taakplan gemaakt. Vul de naam van het plan in, gebruik de standaardinstellingen en start de vlucht.
2. De dock-cover opent en het toestel begint met het uitvoeren van de vluchttaak.
3. Klik op Project > Team om de bedieningsstatus, waarschuwingsinformatie en liveweergave te bekijken.
4. Na het voltooien van de vluchttaak landt het toestel op de dock en sluit de dock-cover.

• Om de proefvlucht te gebruiken, moet de dock aan een project zijn gebonden, de dock-status moet Idle (Inactief) zijn en u moet een projectbeheerdersaccount gebruiken.
• Druk tijdens de vluchttaak op de noodstopknop om te testen of het toestel naar de alternatieve landingsplaats kan vliegen.

Checklist voor vertrek

Voordat u de locatie verlaat, dient u de volgende items te controleren.
□ De HMS van DJI FlightHub 2 heeft geen abnormaal alarm.
□ De schroeven van de windsnelheidsmeter module en de RTK-module zijn stevig vastgedraaid.
□ Controleer de windsnelheidsmeter gegevens die worden weergegeven in DJI FlightHub 2 door de windsnelheidsmeter te draaien.
□ Het oppervlak van de dock-cover, regenvalmeter en landingsplatform zijn vrij van vuil en vreemde stoffen.
□ De AC-stroomschakelaar in de elektrische kast is ingeschakeld.
□ Zorg ervoor dat het toestel correct op het landingsplatform is geplaatst en dat de vliegrichting van het toestel is uitgelijnd met de pijlmarkering.
□ Zorg ervoor dat de covers van alle poorten goed zijn gesloten als ze niet worden gebruikt.
□ Zorg ervoor dat de schroeven stevig zijn vastgedraaid met het meegeleverde gereedschap als er officiële payloads op het toestel zijn gemonteerd.
□ De lenzen van de vision systemen, gimbal camera's, het glas van de infraroodsensoren en de hulpverlichting zijn schoon. □ Dock-cover is gesloten.
□ De elektrische kastdeur is gesloten en vergrendeld.
□ De alternatieve landingsplaats test van het toestel is voltooid.

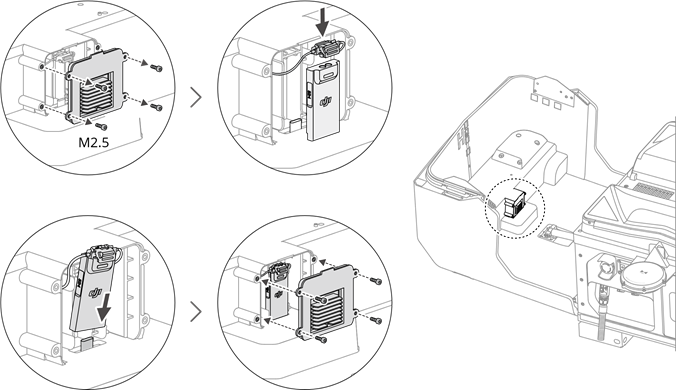

Een cellulaire dongle installeren (optioneel)

DJI Cellular Dongle 2 wordt als voorbeeld gebruikt.
Bedien met voorzichtigheid. Vermijd het trekken aan de kabels of het pletten van de kabels door de compartiment cover. Zorg ervoor dat de indicator op de dongle groen is.

Statusindicatoren

Scan de QR-code of ga naar het vermelde adres om de app te downloaden, de instructievideo's te bekijken en de handleidingen te lezen.
Zorg ervoor dat u contact opneemt met een geautoriseerde serviceprovider voor de installatie. Er kunnen potentiële veiligheidsrisico's zijn als het product door de gebruiker wordt geïnstalleerd. Neem contact op met de officiële ondersteuning voor meer informatie over geautoriseerde serviceproviders.
