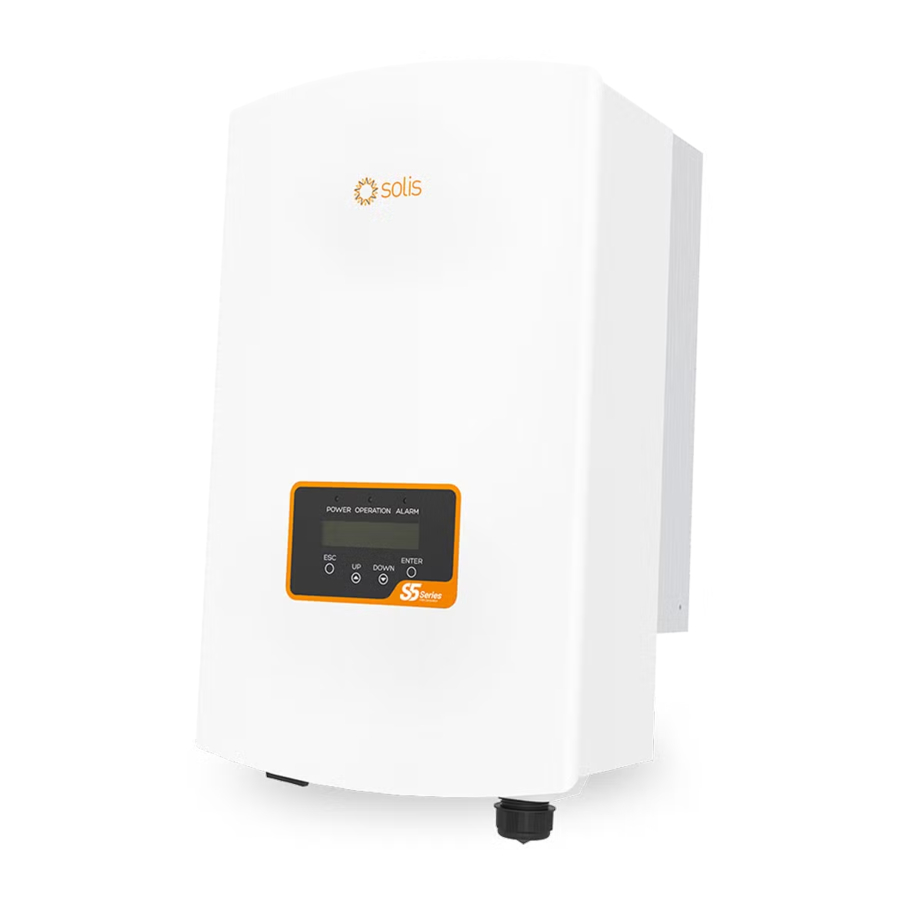

SOLIS S5 Series Handleiding

Instellen

1. Druk op de ENTER button (enterknop) op de interface. Als het scherm eerder gedimd was, wordt het nu helderder.

2. Druk op de UP (omhoog) of DOWN button (omlaagknop) om naar 'Advanced Settings' (Geavanceerde instellingen) te navigeren. Druk vervolgens op ENTER om te selecteren.

3. Druk tweemaal op de DOWN button (omlaagknop). Druk vervolgens eenmaal op de UP button (omhoogknop) om het wachtwoord als '0010' in te voeren. Druk ten slotte op ENTER.

4. Druk op de UP (omhoog) of DOWN button (omlaagknop) om naar 'Grid ON / Grid OFF' te navigeren. Druk vervolgens op ENTER.

5. Gebruik de UP (omhoog) of DOWN button (omlaagknop) om naar de optie 'Grid OFF' te navigeren. Druk vervolgens op ENTER.
   Let op: u zou moeten zien dat het bedrijfslicht uitgaat.

6. Afhankelijk van wat er op uw scherm beschikbaar is, drukt u op de UP (omhoog) of DOWN button (omlaagknop) om naar een van de volgende opties te navigeren:


• 'EPM Settings'
• 'Internal EPM'
• 'Export Power Set'
  Druk vervolgens op ENTER om te selecteren.

7. Navigeer naar 'Soft Hard Lmt Set'. Druk vervolgens op ENTER.

8. Navigeer naar 'Soft Backflow Power' en druk vervolgens op ENTER. Gebruik vervolgens de UP button (omhoogknop) om de exportlimiet naar wens in te stellen. Dit moet altijd een positieve waarde zijn. Druk ten slotte op ENTER om te bevestigen.
   Let op: een exportlimiet van bijvoorbeeld 5 kW wordt weergegeven als +05000W op het display. Zorg ervoor dat dit een '+' waarde is.


9. Druk op de UP (omhoog) of DOWN button (omlaagknop) om naar 'Mode Select' te navigeren en druk op ENTER. Het verschijnt eerst als 'OFF' (uit). Druk op de UP (omhoog) en DOWN button (omlaagknop) om naar 'Meter in Grid' te navigeren. Druk op ENTER om te bevestigen en u krijgt de displayprint 'DONE!'.

10. Gebruik de UP (omhoog) of DOWN button (omlaagknop) om naar 'Meter Select' te navigeren. Druk vervolgens op ENTER om te selecteren.

11. Gebruik de UP (omhoog) of DOWN button (omlaagknop) om naar '3PH Meter' te navigeren. Druk vervolgens op ENTER om te selecteren.

12. Selecteer de juiste naam van het metermodel dat u hebt geïnstalleerd. Als u een Eastron-meter op locatie heeft, selecteer dan 'Eastron Meter'.

13. Blijf in 'Advanced Settings' (Geavanceerde instellingen) door tweemaal op de ESC button (escapeknop) te drukken. Navigeer vervolgens naar 'Grid ON / Grid OFF' zoals in stap 4. Selecteer ten slotte 'Grid ON' en druk op ENTER.
    Let op: u zou moeten zien dat het bedrijfslicht aangaat.

14. Druk op ESC om terug te keren naar het hoofdscherm. De weergegeven status is 'LimByEPM', wat aangeeft dat u de exportlimiet succesvol hebt ingesteld.
    Let op: schakel het failsafe-alarm niet uit. Als u een Failsafe-alarm heeft, geeft dit problemen aan met de exportinstallatie en -verbindingen. Controleer de verbindingen en zorg ervoor dat de omvormer voldoet aan de meter.


EXPORTLIMIET INSTELLEN VOLTOOID
