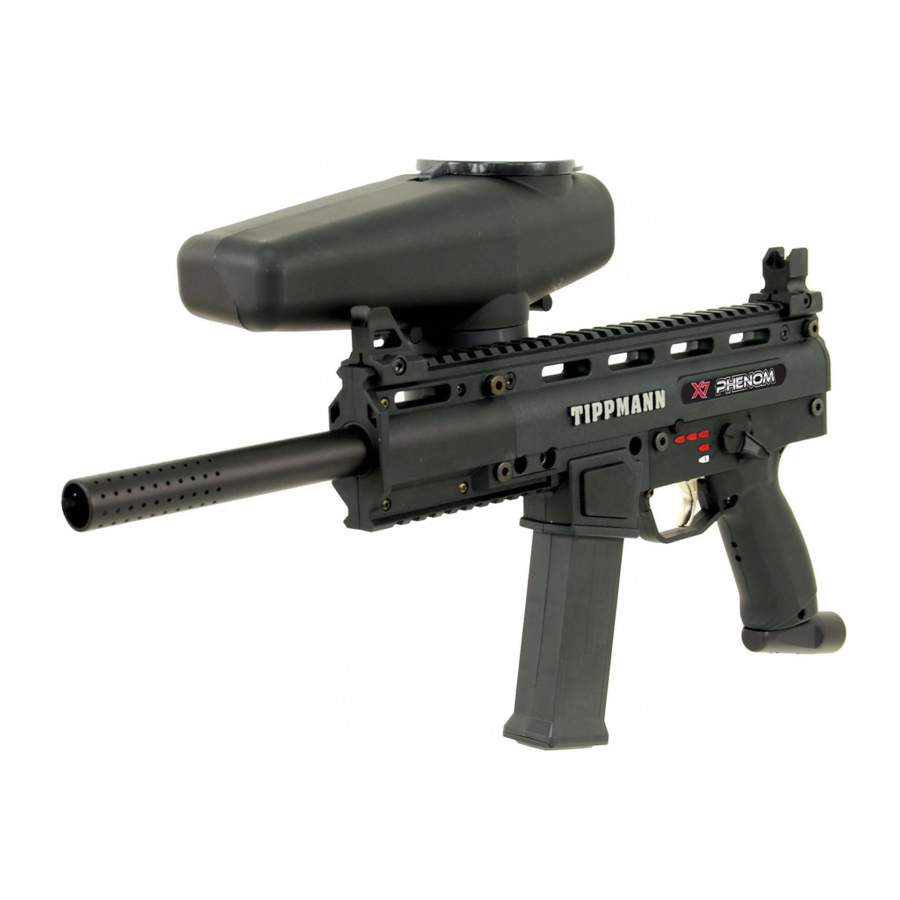

Tippmann X7 PHENOM-handleiding

Installatie-instructies voor de loophoes

1. Plaats de loophoes op de loop en lus het koord over de bovenkant van de ontvanger en plaats het aan de achterkant van de handgreep zoals afgebeeld.

2. Stel de lengte van het koord tot aan de achterkant van de greep in door het koord erdoor te trekken totdat de houder goed aansluit op de achterkant van de greep. Houd het koord zo strak mogelijk en laat net genoeg elasticiteit over om het koord/de houder over de bovenkant van de markeerder te trekken om de loophoes te verwijderen voor het afvuren.

3. Nadat de lengte van het koord correct is ingesteld, vergrendelt u de koordlengte door een knoop in het koord te leggen tegen de achterkant van de houder, zoals afgebeeld.

4. Inspecteer de loophoes voor en na het spelen. Vervang de loophoes als de hoes of het koord beschadigd is, of als de elasticiteit van het koord verloren is gegaan.
5. Reinig de loophoes met gewoon, warm water en bewaar hem uit de zon op een droge plaats wanneer hij niet in gebruik is.

Inleiding

Wij zijn van mening dat onze X7 Phenom™-markeerder de meest nauwkeurige en duurzame paintballmarkeerder is die verkrijgbaar is, en hij wordt met trots in de VS vervaardigd. Alle Tippmann X7 Phenom-markeerders zullen vele jaren betrouwbaar werken als ze goed worden onderhouden.
Neem de tijd om deze handleiding grondig te lezen en vertrouwd te raken met de onderdelen, de werking en de veiligheidsmaatregelen van uw Tippmann X7 Phenom-markeerder voordat u probeert deze markeerder te laden of af te vuren. Als u een onderdeel mist of een onderdeel kapot is, of als u hulp nodig heeft, neem dan contact op met Tippmann Consumer Relations op 1-800-533-4831 voor een snelle en vriendelijke service.

Aan de slag

• Oogbescherming die is ontworpen voor paintball gebruik moet worden gedragen door de gebruiker en elke persoon binnen bereik.
• Demonteer deze markeerder niet terwijl deze onder druk staat met lucht.
• Breng geen druk aan op een gedeeltelijk gemonteerde markeerder.
• Lees elke stap volledig door voordat u de stap uitvoert.

OPMERKING: Begin bij het monteren alle onderdelen met schroefdraad voorzichtig met de hand en draai ze niet te vast, omdat dit de onderdelen met schroefdraad mogelijk kan beschadigen.

INSTALLEER DE LUCHTTOEVOER EN LAAD DE HOPPER MET PAINTBALLS PAS NADAT U:

• EEN LOOPBLOKKEERINRICHTING HEBT GEÏNSTALLEERD
• DE SELECTIESCHAKELAAR IN DE VEILIGE STAND HEBT GEZET
  OOGBESCHERMING DIE IS ONTWORPEN VOOR PAINTBALL GEBRUIK MOET WORDEN GEDRAGEN DOOR DE GEBRUIKER EN ELKE PERSOON BINNEN BEREIK.

1. Batterij installeren
   OPMERKING: Deze markeerder kan in de mechanische (F) modus worden afgevuurd zonder batterij.
   Om de batterij te installeren:

1. Verwijder het batterijklepje van de achterkant van de handgreep door de lip omhoog en naar achteren te trekken, zoals weergegeven in afbeelding 2.
   OPMERKING: Trek de batterijclip nooit aan de draden los van de batterij.
   Afbeelding 2: Open batterijklepje

2. Plaats een 9 volt batterij op de batterijclip.
3. Plaats de batterij in de handgreep met de batterijclip aan de bovenkant en de draden zoals weergegeven in afbeelding 3.
   Afbeelding 3: Installeer 9 Volt batterij

4. Plaats het batterijklepje terug met de lip naar beneden, druk op het klepje en luister naar de klik wanneer het terug in de handgreep vergrendelt.

2. Luchttoevoercilinder installeren.
   Bekijk Veiligheidstips voor de luchttoevoercilinder. Zet de selectieschakelaar in de veilige modus en installeer de loopmantel.
   Smeer de O-ring van de cilinderventiel in met Tippmann^®-vet en plaats vervolgens het ventiel van de luchttoevoercilinder in de luchttoevoeradapter aan de achterkant van de markeerdergreep. Draai de cilinder met de klok mee in de luchttoevoeradapter totdat deze stopt. Wees voorzichtig, want de markeerder kan nu vuren nadat u de selectieschakelaar in een vuurmodus hebt gezet.
3. De Hopper en Cyclone™ Feed System laden
   De loopmantel moet geïnstalleerd zijn en de selectieschakelaar in de veilige modus staan.

1. Zorg ervoor dat de behuizing van het Cyclone Feed System schoon en vrij van vuil is. Zorg ervoor dat de Cyclone-armen vrij draaien wanneer de handmatige voerhendel wordt ingedrukt (zie afbeelding 4).

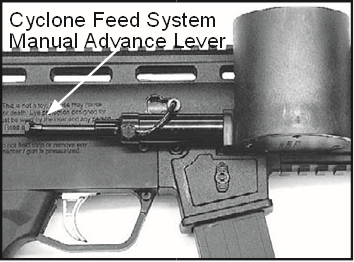

   Afbeelding 4: Handmatige voerhendel voor het Cyclone Feed System

2. Zorg ervoor dat de Hopper schoon en vrij van scherpe randen of vuil is. Dit voorkomt dat de paintballs voortijdig breken en zorgt ervoor dat de markeerder de paintballs soepel naar de kamer van de markeerder kan voeren.
3. Plaats de Hopper-hals in de Cyclone-behuizing en lijn het lipje van de hopperhals uit zodat het in de uitsparing in de Cyclone-behuizing past. Draai tegen de klok in om vast te zetten.
4. Met de loopmantel geïnstalleerd en de selectieschakelaar in de veilige modus, bent u nu klaar om uw hopper te laden met .68 caliber paintballs. Forceer geen overmatig aantal paintballs in de hopper.
5. Duw de handmatige voerhendel één keer Afbeelding 4: Handmatige voerhendel voor de om een paintball in de kamer te brengen. Verwijder alleen de Cyclone Feed System-loopmantel en wijzig de selectie
   Schakel over naar een vuurmodus wanneer u klaar bent om de markeerder af te vuren.

4. De markeerder afvuren
   Verwijder de loopmantel van de markeerder. Verplaats de selectieschakelaar van de veilige modus naar een gewenste vuurpositie (F of FA). Richt de markeerder in een veilige richting. Haal de trekker over om de markeerder af te vuren.

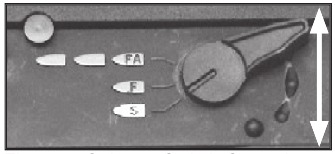

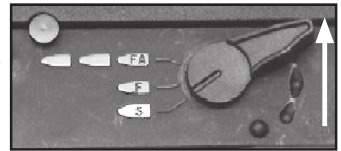

   Afbeelding 5: Bediening van de selectieschakelaar (weergegeven in de veilige modus)


Bediening van de selectieschakelaar
Veilige modus (S): De selectieschakelaar wordt weergegeven in afbeelding (weergegeven in de veilige modus)
5 in de veilige modus. De veilige modus vergrendelt de trekker en schakelt de elektronica uit, waardoor de markeerder onbruikbaar wordt.
Semi-automatische modus (F): In deze positie is de elektronica uitgeschakeld (uit). De markeerder vuurt in de mechanische modus (vuurt één schot af voor elke keer dat de trekker wordt overgehaald).
Volautomatische modus (FA): In deze positie is de elektronica ingeschakeld en vuurt de markeerder in een van de vijf vooraf ingestelde vuurmodi. Zie De vuurmodus wijzigen.
FA-vuurmodi:

1. Veilige drieschots salvo - Drie keer aan de trekker trekken in minder dan één seconde resulteert in een salvo van 3 schoten met een snelheid van 13 ballen per seconde (bps) bij de derde keer dat de trekker wordt overgehaald. Elke keer dat de trekker in minder dan één seconde daarna wordt overgehaald, resulteert dit in nog een salvo van 3 schoten (tot 3 salvo's per seconde).
2. Veilige volautomatische (fabrieksinstelling) - Drie keer aan de trekker trekken in minder dan één seconde resulteert in volautomatisch vuren. Het ingedrukt houden van de trekker bij de derde keer dat deze wordt overgehaald, houdt deze volautomatische modus aan. De standaardvuursnelheid voor deze modus is 13 bps.
3. Automatische reactie - De markeerder vuurt bij het overhalen en bij het loslaten van de trekker. Deze modus verdubbelt effectief uw handmatige vuursnelheid.
4. Turbomodus - Drie keer aan de trekker trekken in minder dan één seconde resulteert in volautomatisch vuren met een snelheid van 15 bps. Om deze vuursnelheid aan te houden, moet de trekker minstens één keer per seconde worden overgehaald.
5. Semi-automatisch - Een semi-automatische vuurmodus is beschikbaar voor velden of toernooien die het gebruik van automatische vuurmodi beperken. Deze modus is hetzelfde als het selecteren van de F-vuurmodus met de selectieschakelaar (één keer overhalen/loslaten van de trekker vuurt één keer).

Indicator voor bijna lege batterij
Wanneer de batterij bijna leeg is, stopt de LED (zie afbeelding 6) met groen knipperen en verandert deze in rood knipperen. Hoewel de prestaties kunnen variëren terwijl de LED rood knippert, blijft de elektronica in deze toestand werken totdat de batterij zo leeg is dat het vuursysteem niet meer kan worden doorlopen. Wanneer dit gebeurt, kunt u de selectieschakelaar naar de F-modus verplaatsen en de markeerder in de mechanische modus afvuren (één schot per keer dat de trekker wordt overgehaald). OPMERKING: De elektronica wordt niet automatisch uitgeschakeld. Zorg ervoor dat u de selectieschakelaar in de veilige modus zet wanneer u deze niet gebruikt om de batterij te sparen.

De vuurmodus wijzigen
Zet de selectieschakelaar in de FA-modus. Houd de programmeerknop ½ seconde ingedrukt om naar de volgende vuurmodus te gaan. De knop bevindt zich onder de rand en moet worden ingedrukt met een speld of uw ⅛" inbussleutel, zoals weergegeven in afbeelding 6. De LED knippert oranje om het nummer van de vuurmodus weer te geven, zoals vermeld. De standaard fabrieksinstelling is 2 keer knipperen (veilige volautomatische modus).
Afbeelding 6: Programmeerknop en LED-venster

Geavanceerde programmering
Er zijn verschillende programmeeropties die de werking van uw Tippmann X7 Phenom-markeerder beïnvloeden. De geavanceerde programmering is ontworpen om gebruikers maximale aanpassingsmogelijkheden te bieden. Er zijn vier menu-items beschikbaar in het menu voor geavanceerde programmering: Dwell, Debounce, Vuursnelheid en Vuurmodus. Elk menu-item heeft een overeenkomstige kleurcode als volgt:

• Continu rood - Dwell
• Continu groen - Debounce
• Knipperend groen - Vuursnelheid
• Afwisselend rood/continu groen - Vuurmodus

Programmeermenu's
In dit gedeelte worden de vier menu-items in detail besproken, zodat de gebruiker het doel en het gebruik van elk menu-item volledig begrijpt.
Dwell - (Standaard fabrieksinstelling = 8 milliseconden) Het menu-item Dwell wordt gebruikt om de hoeveelheid tijd te wijzigen dat er stroom wordt geleverd aan de solenoïde. De solenoïde is het onderdeel van de elektronica dat daadwerkelijk contact maakt met de trekkerhendel van de markeerder, waardoor deze kan vuren. Deze instelling heeft rechtstreeks invloed op de levensduur van de batterij. Als dit wordt gewijzigd in een waarde van minder dan 8 milliseconden, gaat uw batterij langer mee, maar dit geeft de solenoïde mogelijk niet genoeg tijd om de markeerder correct af te vuren. Als deze waarde hoger wordt ingesteld dan 8 milliseconden, wordt er gedurende een langere periode stroom geleverd aan de solenoïde, waardoor de levensduur van de batterij wordt verkort. Het wijzigen van deze waarde kan prestatieproblemen voor de gebruiker verhelpen of veroorzaken. Dit menu-item kan alleen worden bijgewerkt met waarden van 2-20 milliseconden.
Debounce - (Standaard fabrieksinstelling = 52 milliseconden) Het menu-item Debounce wordt gebruikt om de hoeveelheid tijd tussen geaccepteerde trekkerbewegingen te wijzigen. Simpel gezegd, dit past de hoeveelheid tijd aan van het moment dat een trekkerbeweging wordt geaccepteerd door de elektronica tot de volgende trekkerbeweging die kan worden geaccepteerd. Als een Debounce-instelling te laag is, kan een gebruiker vaker schieten dan verwacht. Dit wordt verklaard door wat "Trigger Bounce" wordt genoemd. Wanneer een paintballmarkeerder wordt afgevuurd, beweegt en trilt de markeerder in de hand van de gebruiker. Door deze trilling kan de trekker zichzelf soms resetten en activeren zonder dat de gebruiker zich realiseert dat zijn vinger daadwerkelijk heeft bewogen.
Dit menu-item kan alleen worden bijgewerkt met waarden van 25-65 milliseconden.
Vuursnelheid - (Standaard fabrieksinstelling = 13 bps) Het menu-item Vuursnelheid kan worden gebruikt om de veilige volautomatische vuurmodus te wijzigen. Dit is de enige vuurmodus die wordt beïnvloed door dit menu-item. De vuursnelheid van alle andere vuurmodi kan niet worden aangepast. Dit menu-item kan alleen worden gewijzigd met waarden van 8-15 bps.
Vuurmodus - (Standaard fabrieksinstelling = 2 veilige volautomatische modus) Het menu-item Vuurmodus wordt gebruikt om de standaard vuurmodus te wijzigen. De waarde en de bijbehorende vuurmodus worden hieronder vermeld.

1. Veilige drieschots salvo
2. Veilige volautomatische modus (fabrieksinstelling)
3. Automatische reactie
4. Turbomodus
5. Semi-automatisch

Het menu-item Vuurmodus kan alleen worden gewijzigd in een waarde van 1 tot en met 5.

Programmeer navigatie
Programmering openen - Haal de markeerder leeg en verwijder de luchttoevoer. Probeer nooit geavanceerde programmering uit te voeren op een markeerder die onder druk staat!
Zet de selectieschakelaar in de veilige modus. Houd de programmeerknop ingedrukt en verplaats de selectieschakelaar naar de FA-modus. Na 2 seconden wordt de LED continu rood. Laat de programmeerknop los. U bevindt zich nu in het hoofdprogrammeermenu. Blader door de menu-items met behulp van trekkerbewegingen.
Door het menu bladeren - Om door de menu-items te bladeren, haalt u de trekker over en laat u deze los. Elke keer dat de trekker wordt overgehaald en losgelaten, wordt een andere kleurcode weergegeven door de LED, zoals vermeld in Geavanceerde programmering.
Een menu-optie openen - Zodra de LED de kleurcode van het gewenste menu-item weergeeft, houdt u de trekker twee seconden ingedrukt.
Huidige waarde - Bij het openen van een menu-item begint de LED rood te knipperen. De knipperingen vertegenwoordigen de huidige menuwaarde. De huidige waarde wordt twee keer geknipperd met een korte pauze tussen de waardeknipperingen. Als er geen nieuwe waarde wordt ingevoerd voor het einde van de weergave van de tweede waardeknippering, keert de elektronica automatisch terug naar het hoofdmenu.
Een nieuwe waarde invoeren - Elke keer dat de LED knippert met zijn huidige waarde, kan een nieuwe waarde worden ingevoerd door de trekker over te halen en los te laten. Elke keer dat de trekker wordt overgehaald en losgelaten, telt dit als 1 bij het invoeren van de nieuwe waarde. Om bijvoorbeeld een nummer 5 in te voeren, haalt u de trekker vijf keer over en laat u deze los.
Bevestiging van succesvol bijgewerkt menu - Zodra u een nieuwe waarde voor een menu-item invoert, knippert de LED twee keer rood/oranje/groen om aan te geven dat er een aanvaardbare waarde is ingevoerd. De elektronica keert vervolgens terug naar het hoofdmenu. Als er een onaanvaardbare waarde wordt ingevoerd, knippert de LED snel rood en keert terug naar het hoofdmenu. De waarde van het menu-item blijft ongewijzigd als dit gebeurt.
Uitschakelen - Nadat een menu-item is gewijzigd, moet u de elektronica uitschakelen voordat de wijziging van kracht wordt. Verplaats de selectieschakelaar naar de veilige modus (S) of
Mechanische modus (F), en de elektronica wordt uitgeschakeld. Verplaats de selectieschakelaar terug naar de FA-positie om de elektronica in te schakelen en de nieuwe instellingen te gebruiken.
Optioneel de fabrieksinstellingen herstellen - U kunt de programmering terugzetten naar de fabrieksinstellingen. Verplaats de selectieschakelaar naar de FA-positie. Houd de programmeerknop 10 seconden ingedrukt. Laat de programmeerknop los, de LED knippert twee keer rood/oranje/groen. De elektronica wordt 10 seconden uitgeschakeld en vervolgens weer ingeschakeld. Alle instellingen worden op dit punt teruggezet naar de fabrieksinstellingen.

Snelheidsaanpassing

Controleer telkens wanneer je paintball speelt, de snelheid van je paintball marker met een chronograaf (een instrument om de snelheid te meten) voordat je paintball speelt. Controleer of de snelheid van de marker is ingesteld op minder dan 300 voet per seconde (of minder indien vereist door het speelveld).
Om de snelheid van de marker aan te passen, gebruikt u de meegeleverde ⅛" inbussleutel in de gaten van de snelheidsregelaar. De snelheidsregelaar bevindt zich aan de rechterkant van de Upper Receiver, zoals weergegeven in figuur 7.

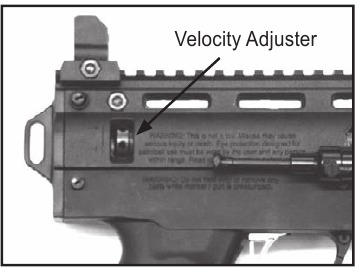

Figuur 7: Locatie snelheidsregelaar

Zoals weergegeven in figuur 8, verlaagt u de snelheid door de snelheidsregelaar omhoog te draaien. Om de snelheid te verhogen, draait u de snelheidsregelaar omlaag.
Figuur 8: Detail snelheidsregelaar

Je marker ontladen

1. Oogbescherming ontworpen voor paintball gebruik moet worden gedragen door de gebruiker en elke persoon binnen bereik.
2. Leeg alle paintballs uit de Hopper. Draai de Hopper met de klok mee en til hem uit het Cyclone Feed System. Verwijder alle paintballs uit het Cyclone Feed System.
3. Ga naar een aangewezen vuurgebied, verwijder de loophoes en zet de Selector Switch (keuzeschakelaar) in een vuurmodus.
4. Richt uw marker in een veilige richting en vuur meerdere keren om er zeker van te zijn dat er geen resterende paintballs in de kamer of loop zitten.
5. Zet de Selector Switch (keuzeschakelaar) terug in de Safe (veilige) modus.
6. Plaats de Barrel Sleeve (loophoes) terug.
7. Lees de volgende waarschuwingen en veiligheidstips voor luchtfles voordat u de luchtfles van uw marker verwijdert (verwijderingsinstructies zijn.

Waarschuwingen luchtfles

De messing of vernikkelde cilinderklep (figuur 9, #1) is bedoeld om permanent te worden bevestigd aan de lucht- of CO -cilinder (2). Een lucht- of CO -cilinder kan met voldoende kracht wegvliegen om ernstig 2 letsel of de dood te veroorzaken als de cilinder (2) losraakt van een cilinderklep (1). 2

Zie figuur 9. Er zijn incidenten gemeld die zijn veroorzaakt doordat spelers onbewust de cilinder (2) van de cilinderklep (1) losdraaiden. Dit gebeurt wanneer de speler denkt dat de gehele klep-cilinder combinatie van de luchttoevoeradapter van de paintball marker wordt losgedraaid, terwijl ze in feite de cilinder van de cilinderklep losdraaien.
Figuur 9: Correct gemarkeerde klep en cilinder

Om dit gevaar te voorkomen, wordt aanbevolen (als uw cilinder nog niet is gemarkeerd) dat u verf of nagellak gebruikt om een markering (3) op de cilinderklep aan te brengen en een andere markering (4) op de cilinder, in lijn met de #3-markering, zoals weergegeven.
Wanneer u de cilinder draait tijdens het verwijderen, let dan op de markeringen op de cilinder en de cilinderklep om er zeker van te zijn dat ze samen draaien. Als deze markeringen op enig moment uit elkaar beginnen te raken, zoals weergegeven in figuur 10, begint de cilinder los te raken van de cilinderklep en moet u STOPPEN en de hele unit naar een "C5" gecertificeerde luchttechnicus brengen voor veilige verwijdering en/of reparatie.
OPMERKING: De cilinderklep moet in ongeveer 3 of 4 volledige slagen van de paintball marker worden losgeschroefd. Als u de 4^e volledige slag hebt voltooid en de cilinderklep niet van de paintball marker is losgeschroefd, STOP! Breng de hele unit naar een "C5" gecertificeerde luchttechnicus voor veilige verwijdering en/of reparatie.
Zoek een "C5" gecertificeerde luchttechnicus op www.paintball-pti.com/search.asp.
Of u nu een nieuwe of gebruikte navulbare lucht- of CO₂ cilinder hebt, u loopt risico als een van de volgende situaties zich heeft voorgedaan:
Figuur 10: Verkeerd uitgelijnde klep en cilinder

• De klepeenheid is vervangen of gewijzigd na aankoop.
• Er is een anti-hevel apparaat geïnstalleerd.
• De klepeenheid is om welke reden dan ook van de cilinder verwijderd.
• Er is een wijziging aangebracht aan de navulbare lucht- of CO₂ cilinder.

Als een van deze situaties zich heeft voorgedaan, breng dan uw lucht- of CO₂ cilinder naar een "C5" gecertificeerde luchttechnicus voor inspectie of neem contact op met de fabrikant van de cilinder.

Veiligheidstips voor luchtfles
VEILIGHEIDSTIPS om ervoor te zorgen dat uw lucht- of CO₂ cilinder veilig is om mee te spelen:

• Onjuist gebruik, vullen, opslaan of verwijderen van lucht- of CO₂ cilinder kan leiden tot schade aan eigendommen, ernstig persoonlijk letsel of de dood.
• Zorg ervoor dat onderhoud of wijzigingen aan een lucht- of CO₂ cilinder worden uitgevoerd door een gekwalificeerde professional, zoals een "C5" gecertificeerde luchttechnicus.
• Het gebruik van anti-hevel apparaten wordt niet aanbevolen. Als er echter al een op uw lucht- of CO₂ cilinder is geïnstalleerd of gewenst is, is het van cruciaal belang dat uw cilinder wordt gecontroleerd door, of het apparaat wordt geïnstalleerd door, een gekwalificeerde professional.
• Alle lucht- of CO₂ cilinders mogen alleen worden gevuld door goed opgeleid personeel.
• Cilinderkleppen mogen alleen worden geïnstalleerd door goed opgeleid personeel.
• Vul een cilinder niet te vol! Overschrijd nooit de capaciteit van de lucht- of CO₂ cilinder.
• Stel de onder druk staande lucht- of CO₂ cilinder niet bloot aan temperaturen hoger dan 130 graden Fahrenheit (55 graden Celsius).
• Gebruik geen bijtende reinigingsmiddelen of strippers op de lucht- of CO₂ cilinder of cilinderklep en stel deze niet bloot aan corrosieve materialen.
• Wijzig de lucht- of CO₂ cilinder op geen enkele manier. Probeer nooit de cilinderklep van de lucht- of CO₂ cilinder te demonteren.
• Elke lucht- of CO₂ cilinder die is blootgesteld aan vuur of is verwarmd tot een temperatuur van 250 graden Fahrenheit (121 graden Celsius) of meer, moet worden vernietigd door goed opgeleid personeel.
• Gebruik het juiste gas voor uw cilinder. Gebruik alleen CO₂ in een CO₂ cilinder en gebruik alleen perslucht in een persluchtcilinder.
• Houd alle cilinders buiten het bereik van kinderen.
• De lucht- of CO₂ cilinder moet minstens elke 5 jaar worden geïnspecteerd en hydrostatisch opnieuw worden getest door een DOT-erkend bureau.
• Houd de blootgestelde huid uit de buurt van ontsnappend gas bij het installeren of verwijderen van de luchttoevoer, of als de marker of luchttoevoer lekt. Perslucht en CO₂ gassen zijn erg koud en kunnen onder bepaalde omstandigheden bevriezing veroorzaken.

OPMERKING: Zoek een "C5" gecertificeerde luchttechnicus op www.paintball-pti.com/search.asp

Verwijderen van de luchtfles

1. LeesWaarschuwingen luchtfles en Veiligheidstips luchtfles voordat u begint met het verwijderen van de cilinder.
2. Oogbescherming ontworpen voor paintball gebruik moet worden gedragen door de gebruiker en elke persoon binnen bereik.
3. Volg de instructies voor hetontladen van je marker.
4. Let op de markeringen op de cilinder en de cilinderklep (zoals weergegeven in figuur 9) terwijl u de cilinder ongeveer ¾ slag tegen de klok in draait. Hierdoor kan de luchttoevoerpinafsluiter sluiten, zodat er geen lucht in de marker komt.
5. Verwijder de Barrel Sleeve (loophoes). Zet de Selector Switch (keuzeschakelaar) in een vuurmodus. Richt de marker in een veilige richting en laat het resterende gas in de marker ontsnappen door herhaaldelijk aan de trekker te trekken totdat de marker stopt met vuren (dit kan 4-5 schoten duren). Als uw marker blijft vuren, is de pinafsluiter van de cilinder nog niet gesloten (de pinafsluiter van de cilinder kan langer zijn dan normaal. Vanwege de verschillen in cilinderpinafsluiteronderdelen, verschilt elke cilinder enigszins in hoeverre deze precies moet worden gedraaid). Draai de cilinder iets verder tegen de klok in en herhaal deze stap totdat de marker niet meer vuurt. Verwijder pas dan de luchtfles.
   OPMERKING: Als u tijdens deze stap de luchtfles hebt gedraaid en deze begon te lekken voordat u aan de trekker trok, moet de O-ring van de cilinder worden gecontroleerd op schade voordat u deze opnieuw monteert (zie Repareren van lekken in de luchtfles hieronder).
6. Nadat de luchtfles is verwijderd, richt u de marker opnieuw in een veilige richting en vuurt u ermee om te controleren of de marker volledig van gas is ontdaan.
7. Zet de Selector Switch (keuzeschakelaar) in de Safe (veilige) modus en installeer de Barrel Sleeve (loophoes).

Repareren van lekken in de luchtfles
Het meest voorkomende lek treedt op door een slechte O-ring van de luchttoevoerklep. Om een klep-O-ring te vervangen, moet u eerst de slechte O-ring verwijderen en vervolgens een nieuwe installeren. Deze O-ring bevindt zich op de punt van uw luchttoevoerklep. De beste klep-O-ringen zijn gemaakt van urethaan. Urethaan O-ringen worden niet beïnvloed door hoge luchtdrukken. Deze kunnen worden gekocht bij Tippmann^® of uw plaatselijke paintball dealer.
OPMERKING: Als een nieuwe O-ring van de luchttoevoerklep een luchtlek niet oplost, probeer dan niet de luchtfles te repareren. Neem contact op met Tippmann Sports, LLC, uw plaatselijke paintball dealer, of een "C5" gecertificeerde luchttechnicus.

Reinigen en onderhoud

• Om de kans op een accidenteel schot te verkleinen, volgt u het ontladen van uw marker en het verwijderen van de luchtfles.
• Oogbescherming moet worden gedragen.
• Demonteer een marker niet terwijl deze onder druk staat met lucht.
• Zet een gedeeltelijk gemonteerde marker niet onder druk.
• Volg de waarschuwingen op de luchtfles voor behandeling en opslag.
• Maak uzelf vertrouwd met de instructies op de luchtfles.
• Neem contact op met de fabrikant van de luchtfles als u vragen hebt.
• Gebruik geen reinigingsmiddelen op basis van petroleum.
• Gebruik geen reinigingsmiddelen in spuitbussen.
  OPMERKING: Producten op basis van petroleum en spuitbusproducten kunnen de O-ringen van uw marker beschadigen.

Om de buitenkant van uw paintball marker schoon te maken, gebruikt u een vochtige doek om verf, olie en vuil weg te vegen.
Om de binnenkant van de loop schoon te maken:

1. Verwijder de loop door deze van de Upper Receiver los te schroeven.
2. Steek het lipje van de kabelsqueegee in de loop.
3. Trek de squeegee door de loop om vuil en verf te verwijderen.

Om uw marker in goede staat te houden, inspecteert, reinigt en vervangt u eventuele beschadigde onderdelen.
Smeer elke 8.000 tot 10.000 schoten specifieke gebieden (gemarkeerd met een G) in, zoals aangegeven in het gedeelte Phenom Demontage/Montage. Behalve om deze specifieke gebieden schoon te maken en in te vetten, is het niet nodig om uw Phenom marker te demonteren voor algemeen onderhoud.
De beste klep-O-ringen zijn gemaakt van urethaan. Urethaan O-ringen worden niet beïnvloed door hoge luchtdrukken. Deze kunnen worden gekocht bij Tippmann^® of uw plaatselijke paintball dealer. Gebruik Tippmann vet om de O-ringen, veren en andere gebieden die in de Phenom Demontage/Montage instructies worden aangegeven, licht in te smeren.
Gebruik Tippmann vet om uw marker in goede staat te houden. Inspecteer en smeer de O-ring van de luchttoevoerklep met een paar druppels vet bij het bevestigen van de luchtfles.

Opslag
Ontlaad voor opslag de marker en verwijder de luchttoevoer. Zet vervolgens de Selector Switch (keuzeschakelaar) in de Safe (veilige) modus) en installeer de loophoes.
Bewaar uw marker in een droge ruimte.
Wanneer u uw marker uit de opslag haalt, zorg er dan voor dat de Selector Switch (keuzeschakelaar) in de Safe (veilige) modus staat en de Barrel Sleeve (loophoes) is geïnstalleerd.

Phenom Demontage en Montage - Een Werkruimte Inrichten

Zet een werkbank op met voldoende werkruimte om ervoor te zorgen dat er geen kleine onderdelen verloren gaan.
Volg deze veiligheidsinstructies te allen tijde bij het demonteren of opnieuw monteren van uw Phenom-markeerder.

1. Volg eerst de instructies voorUw Markeerder Leegmaken en Luchttoevoercilinder Verwijderen.
2. Draag altijd een veiligheidsbril bij het uitvoeren van demontage- of montagewerkzaamheden aan een markeerder.
3. Breng geen druk aan op een gedeeltelijk gemonteerde paintball-markeerder.

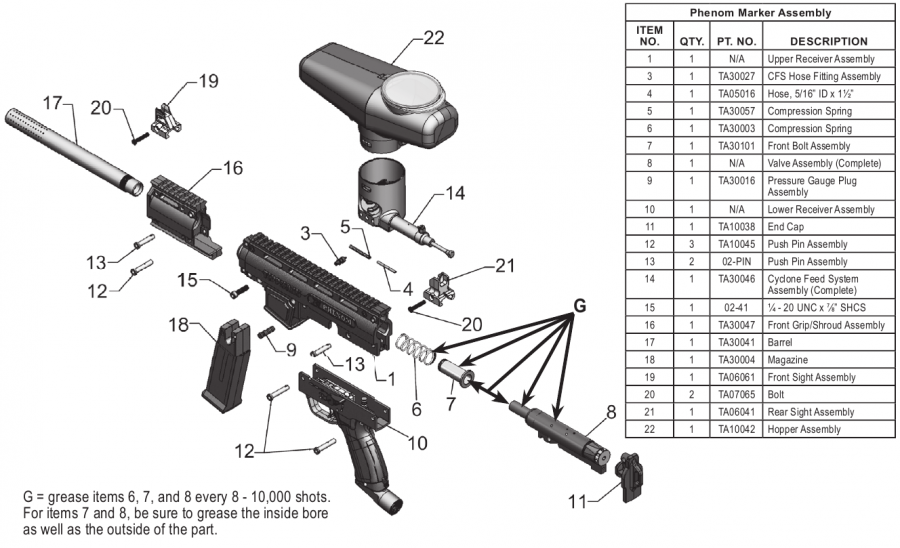

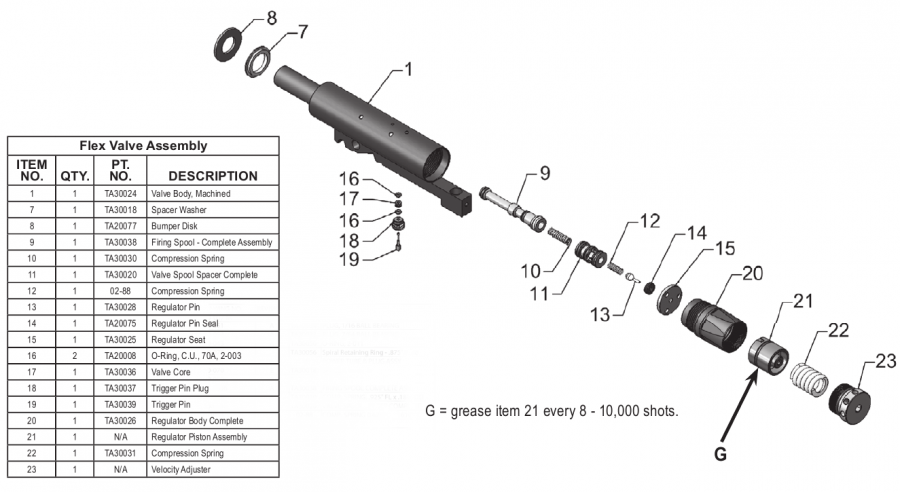

Op de volgende pagina's staan de onderdelenillustratie en de onderdelenlijst op de linkerpagina's (even nummers). De instructies voor demontage en montage staan op de rechterpagina's (oneven nummers).

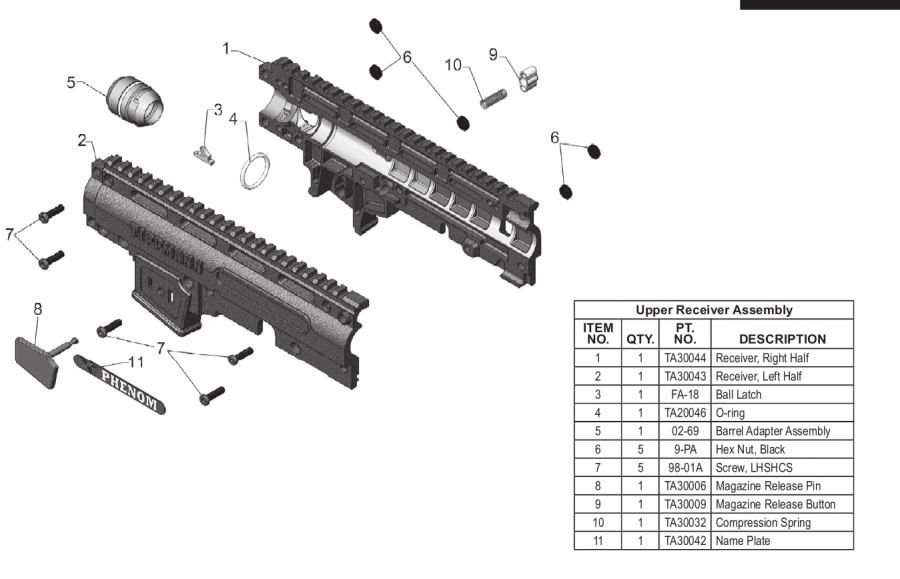

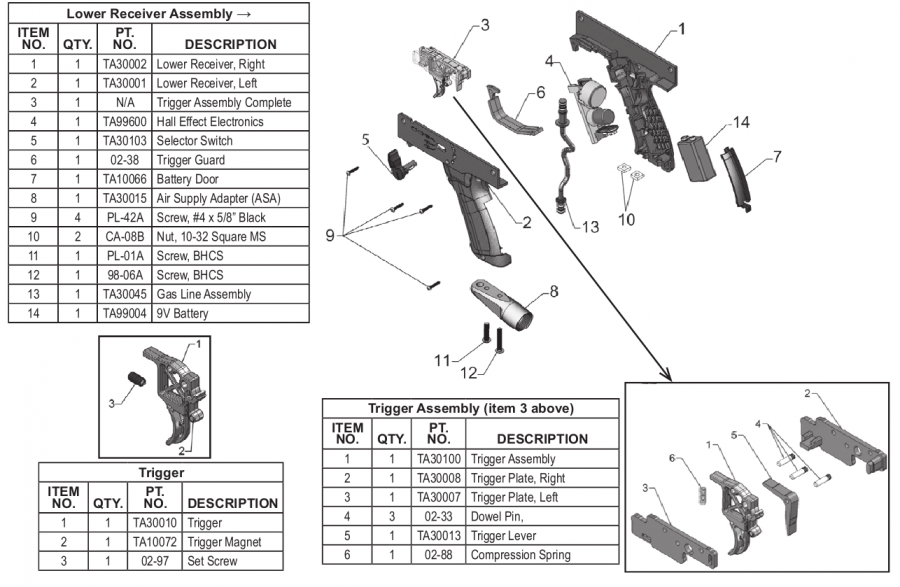

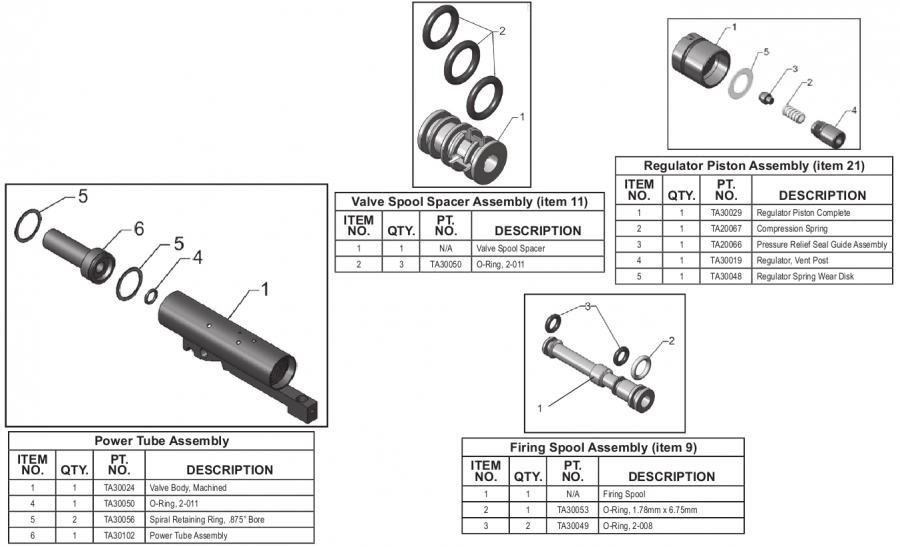

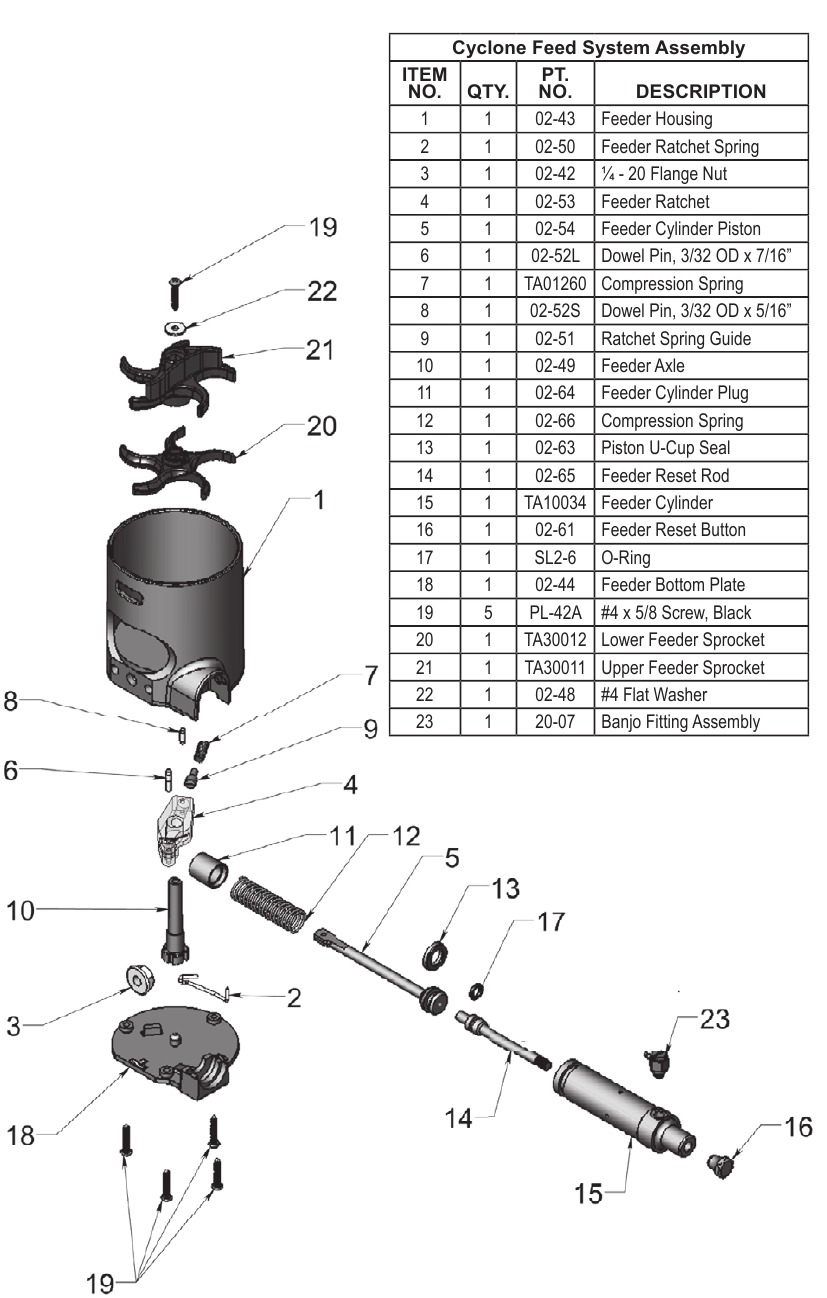

Onderdelenlijst

Phenom Demontage en Montage
Draag altijd een veiligheidsbril bij het uitvoeren van demontage- of montagewerkzaamheden aan een markeerder. Raadpleeg het montageschema voor deze instructies (artikelnummers staan tussen haakjes). Demontage-instructies worden hier vermeld. Om opnieuw te monteren, voert u de stappen in omgekeerde volgorde uit.

1. Om de Loop (17) te verwijderen, schroeft u de loop eenvoudigweg los van de bovenste behuizing en om deze opnieuw te installeren, draait u deze met de klok mee om deze in de bovenste behuizing te schroeven.
2. Om de Voorste Greep/Kapconstructie (16) te verwijderen, trekt u elk van de twee drukpunten (12 en 13) uit de constructie. Merk op dat #12 langer is dan #13; houd ze gescheiden. De voorste greep/kapconstructie kan nu worden verwijderd. Om de Voorste Vizier (19) te verwijderen, verwijdert u de Bout (20) en schuift u de voorste vizier naar het mondingsuiteinde van de loop totdat deze loskomt.
3. Om het Magazijn (18) uit de behuizing te verwijderen, drukt u op de magazijnknop (zie pijl in figuur 11) en trekt u het magazijn vervolgens omlaag om het te verwijderen. Zorg ervoor dat de andere kant van de behuizing vrij is terwijl u op de knop drukt, zodat het magazijn kan worden losgemaakt. Het magazijn is ontworpen om open te scharnieren, zodat er gereedschap en vet in kunnen worden opgeborgen.
   Figuur 11: Magazijnontgrendelingsknop

4. Om de Onderste Behuizing (10, zie ook onderdelen en demontage-instructies) te verwijderen, trekt u beide drukpunten (12) uit de onderste behuizingsconstructie. Trek de onderste behuizing recht omlaag om deze los te maken van de bovenste behuizingsconstructie (1).
5. Verwijder de resterende onderdelen van de Bovenste Behuizing (1, zie uitsplitsing van onderdelen)
   1. Verwijder de resterende Drukpunt (13) van de Eindkap (11).
   2. Trek de eindkap (11) van de achterkant van de bovenste behuizing.
   3. Trek de Drukmeterplug (9) uit de bovenste behuizing.
   4. Schuif de Cyclone Feed System Slangaansluiting (3) terug naar het sleutelgat en trek de slangaansluiting uit de klepconstructie.
   5. De Klep-constructie (item 8), de Voorste Bout-constructie (7) en de Compressieveer (6) schuiven allemaal uit het open uiteinde van de bovenste behuizing. Inspecteer, reinig en smeer de gespecificeerde onderdelen elke 8-10.000 schoten en vóór de montage met Tippmann-vet.
6. Om het Cyclone Feed System (14) te verwijderen, verwijdert u eerst de Hopper (22) door met de klok mee te draaien en deze van het Cyclone Feed System te tillen. Verwijder de Bout (15). De Slang (4) had in de vorige stap moeten worden losgekoppeld. Zet het Cyclone Feed System opzij; zie het onderdelenschema en de onderdelenlijst voor het Cyclone Feed System.
7. Om de Achterste Vizier (21) te verwijderen, verwijdert u de Bout (20) en schuift u deze van de bovenste behuizingsrail.

Onderdelenlijst

De Flex-klep
Het is niet nodig om de bovenste behuizing te demonteren om toegang te krijgen tot de Flex-klepconstructie en de interne onderdelen ervan. De klep kan uit de achterkant van de behuizing worden geschoven.
Demontage-instructies:

1. Inspecteer en reinig de buitenkant van de klepconstructie (item 8, item 1 hier).
2. Verwijder de Bumperdisk (8) en de Afstandsring (7). Reinig en inspecteer. Vervang indien beschadigd.
3. Verwijder met een 3/16 of 1/8 inbussleutel de Snelheidsregelaar (23) door deze tegen de klok in te draaien totdat deze los zit. Zet opzij.
4. Trek de Veer (22) uit de achterkant. Tik lichtjes met de achterkant van het klephuis op de werkbank en de Regelaarkolben (21) komt eruit. Inspecteer, reinig en smeer de regelaarkolben elke 8-10.000 schoten en vóór de montage met Tippmann-vet. Het is niet nodig om de markeerder verder te demonteren voor normaal onderhoud.
5. Houd het klephuis met uw hand vast terwijl u een verstelbare sleutel gebruikt om het Regelaarhuis (20) tegen de klok in uit het klephuis te draaien. Zodra deze is verwijderd, komen de Regelaarzitting (15), de Regelaarpenzitting (14), de Regelaarpen (13) en de Compressieveer (12) gemakkelijk uit het klephuis.
6. Gebruik een kleine plastic duwstang om voorzichtig vanaf het tegenoverliggende uiteinde van het klephuis te duwen om de Afvuurspoel (9), de Compressieveer (10) en de Afstandhouder klepspoel (11) te verwijderen.

Montage-instructies:

1. Inspecteer en reinig altijd alle onderdelen vóór de montage. Vervang elk beschadigd onderdeel. Smeer alle O-ringen en veren in met Tippmann^®-vet om schade aan O-ringen te voorkomen en de montage te vergemakkelijken.
2. Nadat u de O-ringen hebt ingevet, installeert u de Afvuurspoel (9) opnieuw, waarbij u ervoor zorgt dat deze in het klephuis terechtkomt.
3. Installeer de Compressieveer (10) opnieuw en vervolgens de Afstandhouder klepspoel (11).
4. Installeer de Compressieveer (12) en de Regelaarpen (13) samen.
5. Zorg ervoor dat de Regelaarpenafdichting (14) op de Regelaarzitting (15) is geïnstalleerd. Laat ze in het klephuis zakken met de afdichtingszijde eerst naar binnen.
6. Reinig en inspecteer het Regelaarhuis (20) en zorg ervoor dat de O-ring op zijn plaats zit (en niet beschadigd is); vervang de O-ring als deze beschadigd is. Plaats deze in het klephuis en draai deze met de klok mee totdat deze handvast zit en draai vervolgens vast met een verstelbare sleutel.
7. Breng Tippmann-vet aan op het volledige buitenoppervlak van de Regelaarkolben (21). Installeer opnieuw in het regelaarhuis.
8. Installeer de Compressieveer (22) opnieuw in het regelaarhuis. Installeer de Snelheidsregelaar (23) door deze met de klok mee in het regelaarhuis te schroeven. Gebruik een 3/16 of 1/8 inbussleutel om de snelheidsregelaar te draaien totdat de O-ring niet meer zichtbaar is.
   Opmerking: verdere aanpassing wordt uitgevoerd bij het meten van de snelheid.
9. Installeer de Afstandsring (7) en de Bumperdisk (8) opnieuw.
10. Breng Tippmann-vet aan op het buitenoppervlak van de Krachtbuis (6). Breng ook vet aan op de binnenkant van de krachtbuis.
11. Installeer de Voorste Bout (item 7 op ) en de Compressieveer (item 6) nu in de constructie om het verder opnieuw monteren te vergemakkelijken. Zorg ervoor dat u vet op deze onderdelen aanbrengt.

Onderdelenlijst

Regelaarzuigerconstructie
(Item 21 in het vorige diagram.)
Deze constructie is in de fabriek vooraf ingesteld en het wordt niet aanbevolen om deze te demonteren.
Deze constructie heeft onderdelen waarop locktite is aangebracht en mag niet worden afgesteld of gedemonteerd.
De ontluchtingsnippel van de regelaar (4) is in de fabriek ingesteld om te ontluchten bij een druk boven 350 psi.
Als deze constructie moet worden vervangen, neem dan contact op met de technische ondersteuning van Tippmann via 1-800533-4831 voor snelle, vriendelijke service.

Demontage/montage van de vuurspoel
(Item 9 in het vorige diagram.)
Als er defecte O-ringen worden gevonden, vervang deze dan door nieuwe onderdelen. Gebruik Tippmann^®-vet op nieuwe O-ringen nadat u de O-ringen op de vuurspoel hebt geplaatst en voordat u deze in de klep installeert.

Demontage/montage van de ventielspoelafstandhouder
(Item 11 in het vorige diagram.)
Als er defecte O-ringen worden gevonden, vervang deze dan door nieuwe. Gebruik Tippmann-vet op nieuwe O-ringen nadat u de O-ringen op de vuurspoel hebt geplaatst en voordat u deze in de klep installeert.

Demontage/montage van de ventielbody-krachtbuis
Met behulp van een kleine platte schroevendraaier of een priem kunt u de spiraalvormige borgring (5) verwijderen, zodat de krachtbuis (6) kan worden verwijderd. Monteer in omgekeerde volgorde.

Onderdelenlijst

De bovenste receiver
Om de bovenste receiver te demonteren:

1. Verwijder vijf Receiver Screws (7) (Receiver-schroeven) die de twee helften van de bovenste receiver bij elkaar houden en til de Left Receiver Half (2) (linker receiver-helft) van de Right Receiver Half (1) (rechter receiver-helft) af. Houd de Hex Nuts (6) (zeskantmoeren) in de gaten, omdat ze los kunnen komen van de rechter receiver-helft.
   Merk op dat de onderdelen van het magazijnontgrendelingsmechanisme (8, 9 en 10) bij de linkerhelft van de bovenste receiver blijven. Zie hieronder voor instructies voor het demonteren van het magazijnontgrendelingsmechanisme.
2. Verwijder de Barrel Adapter (5) (loopadapter), verwijder de Ball Latch (3) (kogelgrendel), verwijder de O-ring (4).
3. Reinig en inspecteer de onderdelen op schade. Vervang beschadigde onderdelen.
4. Reinig de binnenkant van elke helft van de bovenste receiver.

Opnieuw monteren:

1. Zorg ervoor dat alle onderdelen zijn gereinigd.
2. Plaats de Right Upper Receiver (1) (rechter bovenste receiver-helft) op een vlakke ondergrond.
3. Plaats de Ball Latch (3) (kogelgrendel), Barrel Adapter (5) (loopadapter) en O-ring (4) in de rechter receiver-helft. Zorg ervoor dat de loopadapter in de vergrendelde positie is gedraaid, zodat deze er niet uit kan schuiven.
4. Gebruik uw vingertoppen om de linker receiver-helft recht naar beneden op de rechter receiver-helft te leiden totdat beide receiver-helften samenkomen. Als ze de eerste keer niet gelijk liggen, controleer dan of de onderdelen op hun plaats zijn gebleven en herhaal dit totdat beide helften samenkomen.
5. Steek vijf Screws (7) (schroeven) in de gaten waar ze uit zijn verwijderd. Zorg ervoor dat de zeskantmoeren (6) zich in de uitsparingen bevinden die ervoor zijn ontworpen. Draai alle 5 de schroeven voorzichtig vast (pas op dat u ze niet te vast aandraait en de schroefdraad beschadigt).

Magazijnontgrendelingsmechanisme

1. Duw met de receiver-helften uit elkaar de Magazine Release Button (9) (magazijnontgrendelingsknop) in en draai deze 90 graden, laat hem vervolgens los.
2. Verwijder de Magazine Release button (9) (magazijnontgrendelingsknop) en Spring (10) (veer).
3. Verwijder de Magazine Release Pin (8) (magazijnontgrendelingspen) uit de linker bovenste receiver.
4. Reinig en inspecteer de onderdelen. Vervang beschadigde onderdelen. Monteer in omgekeerde volgorde.

Onderdelenlijst

De onderste receiver
Om de onderste receiver te demonteren, volgt u de Phenom-demontage-instructies totdat u de onderste receiver van de bovenste receiver hebt gescheiden.

1. Open de Battery Door (7) (batterijklep) en verwijder de 9V Battery (14) (9V-batterij).
2. Draai de Selector Switch (5) (keuzeschakelaar) vanuit de veilige positie tegen de klok in totdat de selectorarm verticaal staat (omhoog wijst) zoals weergegeven in het diagram. Trek de keuzeschakelaar uit de onderste receiver-constructie.
3. Verwijder de Trigger Assembly (3) (trekkerconstructie) uit de onderste receiver-constructie. Deze kan recht omhoog uit de onderste receiver worden getild.
4. Verwijder de ASA (Air Supply Adapter) Screws (11 and 12) (ASA (luchttoevoeradapter)-schroeven) met behulp van een 1/8 inbussleutel. Trek de ASA (8) (ASA) recht naar beneden om te verwijderen, waarbij u extra voorzichtig bent om de O-ringen aan het uiteinde van de Gas Line (13) (gasleiding) niet te beschadigen.
5. Verwijder de vier Screws (9) (schroeven) die de twee helften van de onderste receiver bij elkaar houden. Hierdoor wordt de gehele gasleidingconstructie (13) en de Hall Effect Electronics (4) (Hall-effectelektronica) blootgelegd. Inspecteer op schade. Reinig indien nodig. Vervang indien nodig.

De onderste receiver opnieuw monteren

1. Zorg ervoor dat de Trigger Guard (6) (trekkerbeugel), ASA Nuts (10) (ASA-moeren) en de Hall Effect Electronics (4) (Hall-effectelektronica) op hun plaats zitten in de Left Lower Receiver (2) (linkerhelft van de onderste receiver).
2. Breng Tippmann-vet aan op alle O-ringen op de Gas Line (13) (gasleiding). Plaats de gasleiding in de Right Lower Receiver (1) (rechterhelft van de onderste receiver).
3. Plaats de rechterhelft van de onderste receiver over de linkerhelft van de onderste receiver en zet ze in elkaar zodat ze volledig samenkomen.
4. Als ze volledig samenkomen, draait u beide helften om en zet u de helften van de onderste receiver vast met vier Screws (9) (schroeven). Draai ze niet te vast aan, omdat dit de schroefdraad zal beschadigen.
5. Plaats de Trigger-constructie (3) (trekkerconstructie) in de onderste receiver-constructie. Plaats de Selector Switch (5) (keuzeschakelaar) terug, lijn de lip recht omhoog uit en plaats deze vervolgens in de linkerzijde van de onderste receiver. Draai de keuzeschakelaar naar de veilige modus.
6. Bevestig de ASA (8) (ASA). Lijn de ASA uit met het uiteinde van de gasleiding (13). Duw de ASA lichtjes op de gasleiding. Plaats de ASA-bouten (11 en 12) en draai ze vast.
7. Plaats de 9V Battery (14) (9V-batterij) en de Battery Door (7) (batterijklep) terug.

Zie de instructies voor opnieuw monteren om de onderste receiver aan de bovenste receiver te monteren:

De trekkerconstructie

1. Leg de Trigger-constructie (item 3, zie ook het ingelijste inzetdiagram) plat op de werkbank.
2. Trek de Left Trigger Plate (3) (linker trekkerplaat) van de Right Trigger Plate (2) (rechter trekkerplaat). Het is niet nodig om de drie pennen (4) van de rechter trekkerplaat te verwijderen. Vervang alleen indien nodig.
3. Inspecteer de overige onderdelen op schade; vervang onderdelen alleen indien nodig.
4. De Set Screw (stelbout) van de trekker (#3 in trekkerdetail) is in de fabriek vooraf ingesteld en mag niet worden afgesteld. Het afstellen van deze stelschroef buigt de Trigger (1) (trekker) permanent.
5. Als u klaar bent, plaatst u de linker trekkerplaat terug op de rechter trekkerplaat.

Onderdelenlijst

Het Cyclone Feed-systeem
Dit schema gaat ervan uit dat u het Cyclone Feed-systeem al van de markeerder hebt verwijderd.

1. Verwijder de schroef (19) en de ring (22) om de voedingskettingwielen (20 en 21) te verwijderen.
2. Verwijder vier schroeven (19) van de onderste plaat van de feeder (18).
3. De onderdelen van de voedingsaandrijving zijn nu toegankelijk voor inspectie of reparatie.
4. Monteer in omgekeerde volgorde.

Specificaties

Model: TIPPMANN^® X7 Phenom™
Kaliber: 68
Actie: Semi-automatisch (Open Bolt Blow Forward Spool Valve System)
Vermogen: Elektro/pneumatisch
Luchttoevoer: perslucht, stikstof of CO₂
Hoppercapaciteit: 200 Paintballs
Baltoevoer: TIPPMANN Cyclone™ System
Toevoersnelheid: 20 paintballs per seconde
Vuursnelheid: 15 paintballs per seconde
Trekker: Mechanisch en elektronisch
Standaard looplengte: 9.5" / 24.1 cm
Lengte (met standaard loop, zonder luchttoevoercilinder):19.75" / 50.17 cm
Effectief bereik: 150+ voet / 45.72+ meter
Gewicht (zonder luchttoevoercilinder):3.92 lbs / 1.8 kg
Afwerking: Zwart nikkel
Snelheid — Meet altijd de snelheid van uw markeerder voordat u paintball speelt en schiet nooit met snelheden hoger dan 300 voet / 91.44 meter per seconde (zie instructies).

Veiligheid is uw verantwoordelijkheid

DIT IS GEEN SPEELGOED. MISBRUIK KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD. OOG-, GEZICHTS- EN OORBESCHERMING DIE IS ONTWORPEN VOOR PAINTBALL MOET WORDEN GEDRAGEN DOOR DE GEBRUIKER EN ELKE PERSOON BINNEN BEREIK. WIJ RADEN U AAN MINSTENS 18 JAAR OUD TE ZIJN OM TE KOPEN. PERSONEN ONDER DE 18 MOETEN TOEZICHT VAN EEN VOLWASSENE HEBBEN BIJ HET GEBRUIK VAN DIT PRODUCT. LEES DE GEBRUIKSAANWIJZING VOOR GEBRUIK VAN DIT PRODUCT.

VEILIGHEID IS UW VERANTWOORDELIJKHEID
LEES EN MAAK UZELF EN ELKE ANDERE GEBRUIKER VAN DEZE MARKER VERTROUWD MET DE VEILIGHEIDSINSTRUCTIES IN DEZE HANDLEIDING. VOLG DEZE INSTRUCTIES BIJ GEBRUIK, ONDERHOUD, TRANSPORT OF OPSLAG VAN DEZE MARKER. Omhoog duwen voor veiligheid HOUD DE SELECTIESCHAKELAAR ALTIJD IN DE VEILIGE MODUS, TENZIJ U AAN HET VUREN BENT ZOALS BESCHREVEN IN DE VEILIGE MODUS, TENZIJ U AAN HET VUREN BENT ZOALS BESCHREVEN IN DE INSTRUCTIES. HOUD DE LOOPAFSCHERMING ALTIJD GEÏNSTALLEERD ALS U NIET AAN HET SCHIETEN BENT

DIT IS GEEN SPEELGOED. MISBRUIK KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD. OOG-, GEZICHTS- EN OORBESCHERMING DIE IS ONTWORPEN VOOR PAINTBALL MOET WORDEN GEDRAGEN DOOR DE GEBRUIKER EN ELKE PERSOON BINNEN BEREIK. WIJ RADEN U AAN MINSTENS 18 JAAR OUD TE ZIJN OM TE KOPEN. PERSONEN ONDER DE 18 MOETEN TOEZICHT VAN EEN VOLWASSENE HEBBEN BIJ HET GEBRUIK VAN DIT PRODUCT. LEES DE GEBRUIKSAANWIJZING VOOR GEBRUIK VAN DIT PRODUCT.

HOUD HET LOOPBLOKKEERAPPARAAT ALTIJD GEÏNSTALLEERD, BEHALVE WANNEER UW MARKER IN GEBRUIK IS. ZORG ER ALTIJD VOOR DAT DE SELECTIESCHAKELAAR IN DE VEILIGE MODUS STAAT EN HET LOOPBLOKKEERAPPARAAT CORRECT OP UW MARKER IS GEÏNSTALLEERD VOLGENS DE INSTRUCTIES OM SCHADE AAN EIGENDOMMEN, ERNSTIG LETSEL OF DE DOOD TE VOORKOMEN.

BEHALVE WANNEER UW MARKER IN GEBRUIK IS, MOET U ER ALTIJD VOOR ZORGEN DAT DE SELECTIESCHAKELAAR IN DE VEILIGE MODUS STAAT (DIE DE TREKKER EN ELEKTRONICA UITSCHAKELT) EN DAT DE LOOPAFSCHERMING CORRECT IS GEÏNSTALLEERD.
OM DE VEILIGE MODUS IN TE SCHAKELEN: VERPLAATS DE SELECTIESCHAKELAAR ZODAT DE INDICATOR NAAR "S" WIJST, ZOALS TE ZIEN IN FIGUUR 1.
Figuur 1: Selectieschakelaar in veilige modus

OM NAAR EEN VUURMODUS TE GAAN: VERPLAATS DE SELECTIESCHAKELAAR ZODAT DE INDICATOR NAAR DE "F"- OF "FA"-POSITIE WIJST (VOOR VERDERE UITLEG OVER DE VUURMODUS).

Maak uzelf vertrouwd met de veiligheid
Het bezit van deze marker legt de totale verantwoordelijkheid voor het veilige en rechtmatige gebruik ervan bij u. U moet dezelfde veiligheidsmaatregelen in acht nemen als bij elk vuurwapen om de veiligheid van niet alleen uzelf, maar ook van iedereen om u heen te waarborgen. Hier worden enkele algemene voorzorgsmaatregelen beschreven waar u zich van bewust moet zijn. De gebruiker moet te allen tijde voorzichtigheid en gezond verstand gebruiken bij het gebruik van deze marker en altijd onthouden dat de paintballgame alleen kan overleven en groeien als deze VEILIG blijft!

• Laad of vuur deze marker niet af voordat u deze handleiding volledig hebt gelezen en vertrouwd bent met de veiligheidsfuncties, de mechanische werking en de handlingseigenschappen.
• Behandel deze en elke marker alsof deze te allen tijde geladen is.
• Houd uw vinger van de trekker tot u klaar bent om te schieten.
• Kijk niet in de loop van een paintballmarker. Het per ongeluk in de ogen schieten kan blijvend letsel of de dood veroorzaken.
• Houd de selectieschakelaar in de veilige modus tot u klaar bent om te schieten (zie waarschuwingsbericht hierboven).
• Houd een loopblokkeerapparaat op de marker geïnstalleerd wanneer u niet schiet.
• Richt de marker nooit op iets dat u niet van plan bent te beschieten.
• Vuur uw marker nooit af op iets dat u niet van plan bent te beschieten, omdat er paintballs of vreemde resten in de kamer, de loop of de klep van de marker kunnen zitten.
• Schiet niet op breekbare objecten zoals ramen.
• Vuur uw marker nooit af op persoonlijke eigendommen van anderen. De paintballimpact kan schade veroorzaken en de verf kan de afwerking van auto's, huizen enz. aantasten.
• Houd de loop altijd naar beneden of in een veilige richting gericht, zelfs als u struikelt of valt.
• Oog-, gezichts- en oor bescherming die specifiek is ontworpen om paintballs te stoppen in de vorm van een bril en een volledig gezichtsmasker dat voldoet aan ASTM-specificatie F 1776, moet worden gedragen door de gebruiker en elke persoon binnen bereik.
• Schiet nooit op een persoon die niet wordt beschermd door oog-, gezichts- en oor bescherming die is ontworpen voor paintball.
• Breng alleen een marker onder druk en laad deze alleen wanneer de marker onmiddellijk zal worden gebruikt.
• Bewaar de marker ongeladen en ontgast op een veilige plaats.
  OPMERKING: Voordat u de marker opbergt of demonteert, moet u ervoor zorgen dat u paintballs en de luchttoevoer verwijdert (zie Uw marker uitladen en Luchttoevoercilinder verwijderen), zet de selectieschakelaar in de veilige modus en installeer het loopblokkeerapparaat.
• Haal deze marker niet uit elkaar of demonteer deze niet op een andere manier terwijl deze onder druk staat met luchttoevoer.
• Kleed u gepast wanneer u de paintballgame speelt. Vermijd het blootstellen van huid tijdens het spelen van de paintballgame. Zelfs een lichte kledinglaag helpt een deel van de impact te absorberen en u te beschermen tegen de paintballs.
• Houd blootgestelde huid uit de buurt van ontsnappend gas bij het installeren of verwijderen van de luchttoevoercilinder, of als de marker of de luchttoevoer lekt. Perslucht, CO en 2 stikstofgassen zijn erg koud en kunnen onder bepaalde omstandigheden bevriezing veroorzaken.
• Gebruik alleen .68 kaliber paintballs. Laad of vuur nooit vreemde voorwerpen af.
• Vermijd alcoholische dranken voor en tijdens het gebruik van deze marker. Het hanteren van markers onder invloed van drugs of alcohol is een criminele minachting voor de openbare veiligheid.
• Vermijd het beschieten van een tegenstander van dichtbij, 6 voet of minder.
• Maak uzelf vertrouwd met de instructies op de luchttoevoercilinder. Neem bij vragen contact op met de fabrikant van de luchttoevoercilinder.
• Meet altijd de snelheid van uw marker voordat u paintball speelt en schiet nooit met snelheden hoger dan 300 voet per seconde.
• Houd altijd in gedachten dat de paintball sport wordt bekeken en beoordeeld op basis van uw veilige en sportieve gedrag.

Waarschuwing / aansprakelijkheidsverklaring

Deze marker wordt geclassificeerd als een gevaarlijk wapen en wordt overgedragen door Tippmann Sports, LLC met de wetenschap dat de koper alle aansprakelijkheid aanvaardt die voortvloeit uit onveilig gebruik of enige handeling die een schending vormt van toepasselijke wet- of regelgeving. Tippmann Sports, LLC is niet aansprakelijk voor persoonlijk letsel, verlies van eigendom of leven als gevolg van het gebruik van dit wapen onder welke omstandigheden dan ook, inclusief opzettelijke, roekeloze, nalatige of onopzettelijke ontladingen. Alle informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Tippmann Sports, LLC behoudt zich het recht voor om wijzigingen en verbeteringen aan te brengen aan producten zonder enige verplichting om dergelijke verbeteringen op te nemen in eerder verkochte producten. Als u als gebruiker geen aansprakelijkheid aanvaardt, verzoekt Tippmann Sports, LLC u geen Tippmann Sports, LLC-marker te gebruiken. Door deze paintballmarker te gebruiken, ontslaat u Tippmann Sports, LLC van alle aansprakelijkheid die verband houdt met het gebruik ervan.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tippmann X7 PHENOM-handleiding

Beschikbare talen
