Elite ADVANCE Series, ADVANCE KiT2XB20 Handleiding

INLEIDING

Dit product is zorgvuldig ontworpen en vervaardigd om u een betrouwbare werking te bieden. Lees deze handleiding aandachtig door voordat u uw nieuwe product gebruikt, omdat het de informatie bevat die u nodig heeft om vertrouwd te raken met de functies ervan en de prestaties te verkrijgen die u jarenlang plezier zullen brengen. Bewaar deze handleiding voor toekomstig gebruik.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

VOOR ALLE BATTERIJGEVOEDE GEREEDSCHAPPEN

LEES EN BEGRIJP ALLE INSTRUCTIES.

Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

Werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige en donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het gereedschap te dragen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Vervang beschadigde snoeren onmiddellijk. Beschadigde snoeren kunnen brand veroorzaken. (Het volgende is alleen van toepassing op gereedschap met een apart batterijpakket)
2. Een batterijgevoed gereedschap met geïntegreerde batterijen of een apart batterijpakket mag alleen worden opgeladen met de aangegeven oplader voor de batterij. Een oplader die geschikt is voor een bepaald type batterij, kan brandgevaar opleveren bij gebruik met een andere batterij.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Kleed u correct. Draag geen losse kleding of sieraden. Houd lang haar vast. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
3. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de vergrendelde of uit-stand staat voordat u het batterijpakket plaatst. Het dragen van gereedschap met uw vinger op de schakelaar nodigt uit tot ongelukken.
4. Reik niet te ver. Houd te allen tijde een goede voet en evenwicht. Een goede voet en evenwicht zorgen voor een betere controle over het gereedschap in onverwachte situaties.
5. Gebruik veiligheidsuitrusting. Draag altijd een veiligheidsbril. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden.

Gebruik en onderhoud van elektrisch gereedschap

1. Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werkstuk met de hand of tegen uw lichaam vasthouden is onstabiel en kan leiden tot verlies van controle.
2. Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
3. Gebruik het gereedschap niet als de schakelaar het niet aan of uit zet. Een gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
4. Bewaar ongebruikte gereedschappen buiten het bereik van kinderen en andere ongetrainde personen. Gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud gereedschappen met zorg. Houd snijgereedschappen scherp en schoon. Goed onderhouden gereedschappen met een scherpe snijkant zijn minder vatbaar voor vastlopen en zijn gemakkelijker te controleren.
6. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat het gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.
7. Gebruik alleen accessoires die bij uw model zijn geleverd. Andere accessoires die mogelijk niet geschikt zijn voor dit gereedschap en die bij gebruik een risico op letsel kunnen veroorzaken.

Specifieke veiligheidsregels

1. Houd het gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "onder spanning staande" draad maakt ook blootliggende metalen delen van het gereedschap "onder spanning" en veroorzaakt een schok bij de bediener.
2. Houd uw handen uit de buurt van bewegende onderdelen.
3. Raak geen bewegende onderdelen aan. Laat de accessoires van het elektrisch gereedschap (bits en messen enz.) afkoelen voordat u ze aanraakt. Ze kunnen extreem heet worden tijdens gebruik en uw huid verbranden.
4. Draag altijd een veiligheidsbril bij het bedienen van elektrisch gereedschap. Draag een gezichtsmasker wanneer de omgeving stoffig is.

1/2 In. CORDLESS BRUSHLESS IMPACT WRENCH

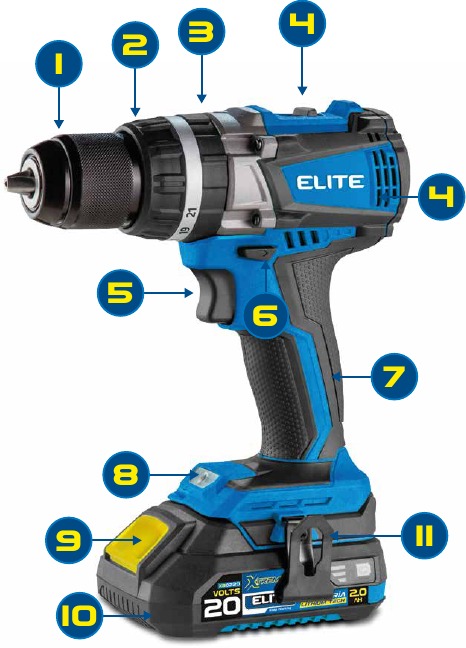

GEREEDSCHAPSONDERDELEN

1. Keyless Chuck
2. Torque Adjusting Ring
3. Action Mode Changing Ring
4. Speed Change Lever
5. Switch Trigger
6. Reversing Switch Lever
7. Soft Handle
8. Work Lamp
9. Button of Battery Cartridge
10. Battery Cartridge
11. Hook

Functies

Voltage	20V (Li - ion)
Impact	0 - 7.500/ 0 - 30.000BPM
Speed	0 - 500 / 0 - 2.000RPM
Max torque	55 N.m
Torque settings	21 + 3
Chuck	2 - 13mm (1/2")

Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.

Specificaties kunnen van land tot land verschillen.

Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de batterijcartridge.

Batterijen voor dit model
XB0220 (2.0 Ah battery) - XB0420 (4.0 Ah battery) – XB0520 (5.0 Ah battery) XCB20 (2.4 Ah charger)

Sommige van de hierboven vermelde batterijcartridges en opladers zijn mogelijk niet beschikbaar, afhankelijk van uw regio.

Gebruik alleen de hierboven vermelde batterijcartridges en opladers. Het gebruik van andere batterijcartridges en opladers kan letsel en/of brand veroorzaken.

BEOOGD GEBRUIK

Het gereedschap is bedoeld voor slagboren in baksteen, metselwerk en metselwerk. Het is ook geschikt voor schroeven en boren zonder slag in hout, metaal, keramiek en kunststof.

TRILLING

De totale trillingswaarde (tri-axiale vectorsom) bepaald volgens EN62841-2-1:

Werkmodus: slagboren in beton
Trillingsemissie (a hID): 3,1 m/s2
Onzekerheid (K): 1,5 m/s2

Werkmodus: boren in metaal
Trillingsemissie (a): 2,5 m/s2 o menos
Onzekerheid (K): 1,5 m/s2

OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.

OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

GELUID

Het typische A-gewogen geluidsniveau bepaald volgens EN62841-2-1:
Geluidsdrukniveau (LpA): 75,3 dB(A)
Onzekerheid (K): 3 dB(A)
Het geluidsniveau tijdens het werken kan hoger zijn dan 80 dB (A).

Draag gehoorbescherming.

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (snoerloos).

VEILIGHEID VAN HET WERKGEBIED

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
7. Elektrisch gereedschap kan elektromagnetische velden (EMV) produceren die niet schadelijk zijn voor de gebruiker. Gebruikers van pacemakers en andere soortgelijke medische apparaten dienen echter contact op te nemen met de fabrikant van hun apparaat en/of hun arts voor advies voordat ze dit elektrisch gereedschap gebruiken.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, zal persoonlijk letsel verminderen.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
8. Laat u door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.
9. Draag altijd een veiligheidsbril om uw ogen te beschermen tegen letsel bij het gebruik van elektrisch gereedschap. De veiligheidsbril moet voldoen aan ANSI Z87.1 in de VS, EN 166 in Europa of AS/NZS1336 in Australië/Nieuw-Zeeland. In Australië/Nieuw-Zeeland is het wettelijk verplicht om ook een gelaatsscherm te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van een werkgever om het gebruik van de juiste veiligheidsbeschermingsmiddelen door de bedieners van het gereedschap en door andere personen in
het onmiddellijke werkgebied af te dwingen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Monteer een in elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging vóór gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.
9. Draag bij het gebruik van het gereedschap geen stoffen werkhandschoenen die verstrikt kunnen raken. Het verstrikt raken van stoffen werkhandschoenen in de bewegende delen kan leiden tot persoonlijk letsel.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
3. Volg de instructies voor het smeren en vervangen van accessoires.

VEILIGHEIDSWAARSCHUWINGEN VOOR ACCU-KLOPBOORMACHINE

1. Draag oorbeschermers bij het hamerboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
3. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
4. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
5. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder staat wanneer u het gereedschap op hoge plaatsen gebruikt.
6. Houd het gereedschap stevig vast.
7. Houd uw handen uit de buurt van draaiende delen.
8. Laat het gereedschap niet draaien. Bedien het gereedschap alleen als het in de hand wordt gehouden.
9. Raak de boor of het werkstuk niet onmiddellijk na gebruik aan; ze kunnen extreem heet zijn en uw huid kunnen verbranden.
10. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
11. Als de boor niet kan worden losgemaakt, zelfs niet als u de bekken opent, gebruik dan een tang om deze eruit te trekken. In een dergelijk geval kan het met de hand uittrekken van de boor leiden tot letsel door de scherpe rand.

BEWAAR DEZE INSTRUCTIES

Laat niet toe dat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) de strikte naleving van de veiligheidsregels voor het betreffende product vervangt. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR ACCUPATRONEN

1. Lees voordat u de accupatroon gebruikt alle instructies en waarschuwingsmarkeringen op
   1. acculader,
   2. accu en
   3. product met accu.
2. Demonteer de accupatroon niet.
3. Als de gebruiksduur buitensporig korter is geworden, stop dan onmiddellijk met werken. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met helder water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de accupatroon niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de accupatroon in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel de accupatroon niet bloot aan water of regen. Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een storing.
6. Bewaar het gereedschap en de accupatroon niet op plaatsen waar de temperatuur 50 °C kan bereiken of overschrijden.
7. Verbrand de accupatroon niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accupatroon kan in brand exploderen.
8. Wees voorzichtig om de accu niet te laten vallen of erop te slaan.
9. Gebruik geen beschadigde accu.
10. De ingesloten lithium-ionbatterijen zijn onderworpen aan de wettelijke vereisten voor gevaarlijke goederen. Voor commercieel transport, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige voor gevaarlijke stoffen te raadplegen. Houd ook rekening met mogelijk meer gedetailleerde nationale voorschriften. Plak of maskeer open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen.
11. Volg uw lokale voorschriften met betrekking tot het weggooien van de accu.
12. Gebruik de accu's alleen met de producten die zijn gespecificeerd door Elite. Het installeren van de accu's op niet-conforme producten kan leiden tot brand, overmatige hitte, explosie of lekkage van elektrolyt.

BEWAAR DEZE INSTRUCTIES

Gebruik alleen originele Elite-batterijen. Het gebruik van niet-originele Elite-batterijen of batterijen die zijn gewijzigd, kan ertoe leiden dat de batterij barst, waardoor brand, persoonlijk letsel en schade kunnen ontstaan. Het maakt ook de Elite-garantie voor het Elite-gereedschap en de oplader ongeldig.

Tips voor het behouden van een maximale levensduur van de accu

1. Laad de accupatroon op voordat deze volledig ontladen is. Stop altijd met het gebruik van het gereedschap en laad de accupatroon op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad een volledig opgeladen accupatroon nooit opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accupatroon op bij een kamertemperatuur van 5 °C - 45 °C. Laat een hete accupatroon afkoelen voordat u deze oplaadt.
4. Laad de accupatroon op als u deze lange tijd niet gebruikt (langer dan zes maanden).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat de machine is uitgeschakeld en dat de accu is verwijderd voordat u een functie op de machine afstelt of controleert.

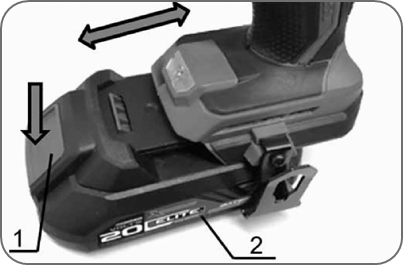

DE ACCU PLAATSEN OF VERWIJDEREN

Schakel de machine altijd uit voordat u de accu plaatst of verwijdert.

Houd de machine en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u de machine en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade veroorzaken aan de machine en de accu en persoonlijk letsel tot gevolg hebben.

1. Knop
2. Accu

Plaats de accu altijd volledig totdat de rode indicator niet meer zichtbaar is. Zo niet, dan kan hij per ongeluk uit de machine vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu niet gemakkelijk naar binnen schuift, wordt deze niet correct geplaatst.

Om de accu te verwijderen, schuift u deze uit de machine terwijl u de knop aan de voorkant van de accu verschuift. Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal totdat hij met een kleine klik vastklikt.

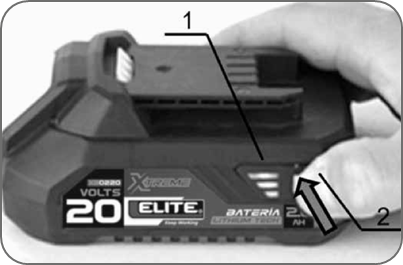

De resterende accucapaciteit aangeven

1. Indicatorlampjes
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit

Machine-/accubeveiligingssysteem

De machine is uitgerust met een machine-/accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van de machine en de accu te verlengen. De machine stopt automatisch tijdens het gebruik als de machine of de accu zich in een van de volgende omstandigheden bevindt:

Overbelastingsbeveiliging
Wanneer de machine/accu wordt gebruikt op een manier waardoor deze een abnormaal hoge stroom verbruikt, stopt de machine automatisch. Schakel in deze situatie de machine uit en stop de toepassing die ervoor zorgde dat de machine overbelast raakte. Schakel vervolgens de machine in om opnieuw te starten.

Oververhittingsbeveiliging
Wanneer de machine/accu oververhit is, stopt de machine automatisch. Laat in deze situatie de machine/accu afkoelen voordat u de machine weer inschakelt.

Overontladingsbeveiliging
Wanneer de accucapaciteit niet voldoende is, stopt de machine automatisch. Verwijder in dit geval de accu uit de machine en laad de accu op.

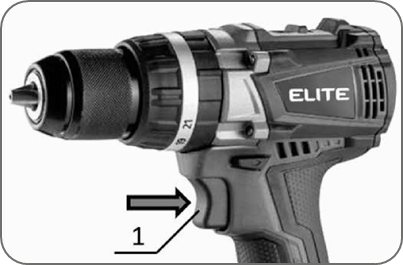

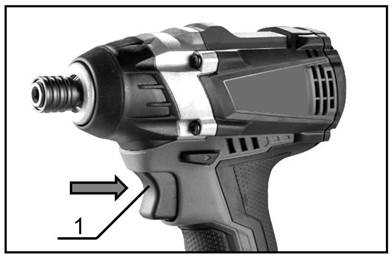

SCHAKELAARBEDIENING

1. Schakelaarhendel

Voordat u de accu in de machine plaatst, moet u altijd controleren of de schakelaarhendel goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

Om de machine te starten, trekt u gewoon aan de schakelaarhendel. De machinesnelheid wordt verhoogd door de druk op de schakelaarhendel te verhogen. Laat de schakelaarhendel los om te stoppen.

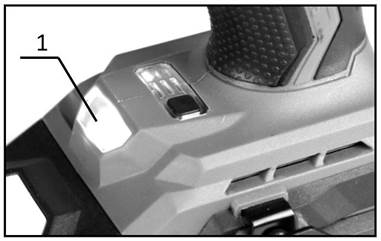

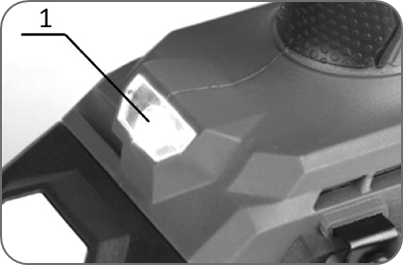

De voorlamp laten branden

1. Lamp

Kijk niet in het licht of rechtstreeks in de lichtbron.

Trek aan de schakelaarhendel om de lamp te laten branden. De lamp blijft branden zolang de schakelaarhendel wordt ingetrokken. De lamp gaat ongeveer 10 seconden na het loslaten van de schakelaarhendel uit.

OPMERKING: Wanneer de machine oververhit is, stopt de machine automatisch en begint de lamp te knipperen. Laat in dit geval de schakelaarhendel los. De lamp gaat na 10 seconden uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

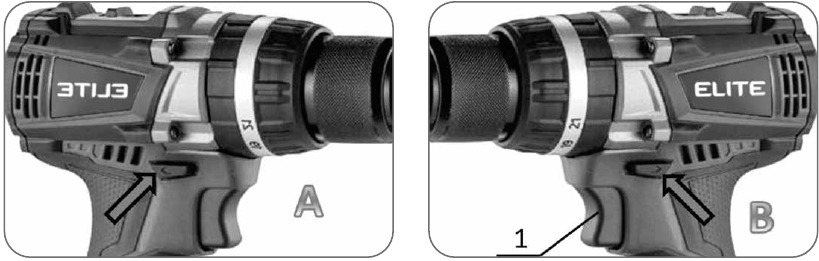

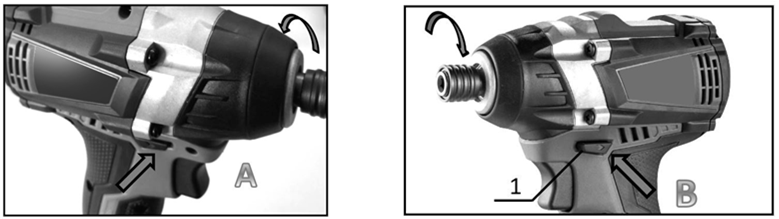

De draairichting omkeren

Controleer altijd de draairichting voor gebruik.

Gebruik de draairichtingschakelaar pas nadat de machine volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat de machine stopt, kan de machine beschadigen.

Wanneer u de machine niet gebruikt, zet u de draairichtingschakelaar altijd in de neutrale stand.

Deze machine heeft een draairichtingschakelaar om de draairichting te veranderen. Druk de draairichtingschakelaarhendel vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.

Wanneer de draairichtingschakelaarhendel in de neutrale stand staat, kan de schakelaarhendel niet worden ingetrokken.

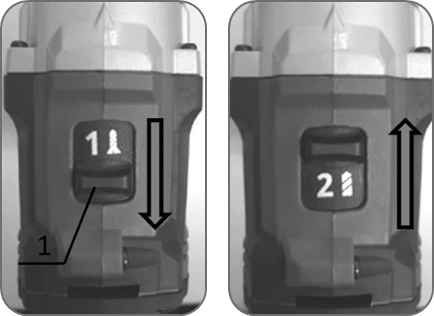

Snelheid wijzigen

1. Snelheidskeuzehendel

Zet de snelheidskeuzehendel altijd volledig in de juiste stand. Als u de machine bedient met de snelheidskeuzehendel halverwege tussen de "1"- en "2"-zijde, kan de machine beschadigd raken.

Gebruik de snelheidskeuzehendel niet terwijl de machine draait. De machine kan beschadigd raken.

Weergegeven nummer	Snelheid	Koppel	Toepasselijke bewerking
1	Laag	Hoog	Zware laadbewerking
2	Hoog	Laag	Lichte laadbewerking

Om de snelheid te wijzigen, schakelt u eerst de machine uit. Duw de snelheidskeuzehendel om "2" weer te geven voor een hoge snelheid of "1" voor een lage snelheid, maar een hoog koppel. Zorg ervoor dat de snelheidskeuzehendel in de juiste stand staat voordat u de machine gebruikt.

Als de machinesnelheid tijdens de bewerking met weergave "2" extreem daalt, duw dan de hendel om "1" weer te geven en start de bewerking opnieuw.

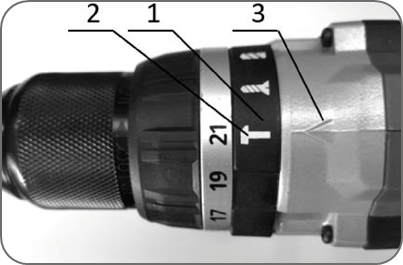

De bewerkingsmodus selecteren

Zet de ring altijd correct op de gewenste modusmarkering. Als u de machine bedient met de ring halverwege tussen de modusmarkeringen, kan de machine beschadigd raken.

Wanneer u de positie wijzigt van " " naar andere modi, kan het wat moeilijk zijn om de actiemodus-veranderingsring te verschuiven. Schakel in dit geval de machine in en laat hem een seconde draaien in de " " positie, stop dan de machine en schuif de ring naar de gewenste positie.

1. Actiemodus-veranderingsring
2. Markering
3. Pijl

Boormodus (alleen rotatie)

Hamerboormodus (rotatie met hameren)

Schroefmodus (rotatie met koppeling)

Selecteer één modus die geschikt is voor uw werk. Draai de actiemodus-veranderingsring en lijn de markering die u hebt geselecteerd uit met de pijl op de machinebehuizing.

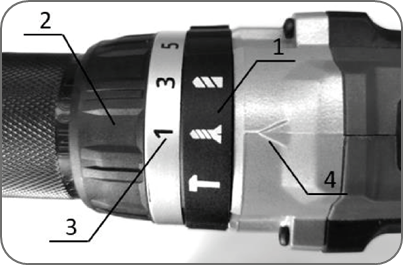

Het aanhaalkoppel afstellen

1. Actiemodus-veranderingsring
2. Afstelring
3. Graduatie
4. Pijl

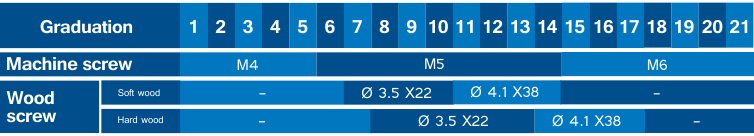

Het aanhaalkoppel kan in 21 niveaus worden afgesteld door aan de afstelring te draaien. Lijn de gradaties uit met de pijl op de machinebehuizing. U kunt het minimale aanhaalkoppel bij 1 krijgen en het maximale koppel bij 21.

Voordat u de machine daadwerkelijk gebruikt, draait u een proefschroef in uw materiaal of een stuk duplicaatmateriaal om te bepalen welk koppelingsniveau vereist is voor een bepaalde toepassing. Het volgende toont de ruwe richtlijn van de relatie tussen de schroefmaat en de graduatie.

MONTAGE

Zorg er altijd voor dat de machine is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan de machine uitvoert.

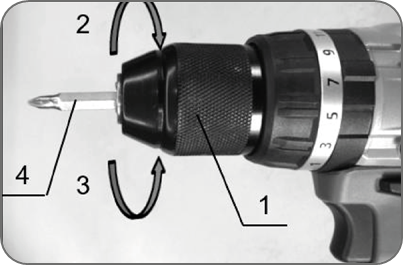

Schroefbit/boor plaatsen of verwijderen

1. Huls
2. Sluiten
3. Openen
4. Boor

Draai de huls met de klok mee om de boorklauwen te openen. Plaats het schroefbit/de boor zo ver mogelijk in de boorkop. Draai de huls tegen de klok in om de boorkop vast te draaien. Om het schroefbit/de boor te verwijderen, draait u de huls met de klok mee.

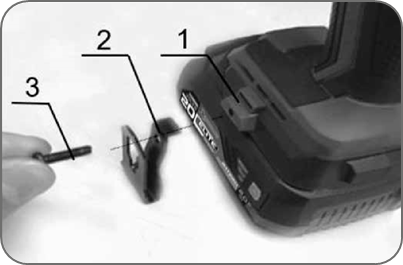

Haak plaatsen

Wanneer u de haak plaatst, zet u deze altijd stevig vast met de schroef. Zo niet, dan kan de haak van de machine loskomen en persoonlijk letsel tot gevolg hebben.

1. Groef
2. Haak
3. Schroef

De haak is handig om de machine tijdelijk op te hangen. Deze kan aan de linkerkant van de machine worden geplaatst. Om de haak te plaatsen, plaatst u deze in een groef in de machinebehuizing aan beide zijden en zet u hem vervolgens vast met een schroef. Om hem te verwijderen, draait u de schroef los en haalt u hem eruit

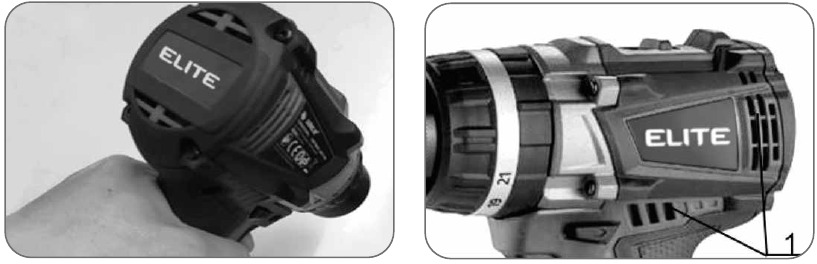

WERKING

Plaats de batterij altijd helemaal tot hij vastklikt. Zo niet, dan kan hij per ongeluk uit het gereedschap vallen, wat letsel kan veroorzaken bij u of iemand in de buurt.

Wanneer de snelheid extreem daalt, verminder dan de belasting of stop het gereedschap om schade aan het gereedschap te voorkomen.

Houd het gereedschap stevig vast met één hand op de handgreep en de andere hand op de onderkant van de batterij om de draaiende beweging te beheersen.

LET OP: Bedek de ventilatieopeningen niet, anders kan dit leiden tot oververhitting en schade aan het gereedschap.

1. Ventilatieopening

Schroefwerkzaamheden

Pas de instelring aan op het juiste draaimomentniveau voor uw werk.

Zorg ervoor dat het schroefbit recht in de schroefkop wordt gestoken, anders kunnen de schroef en/of het schroefbit beschadigd raken.

Plaats de punt van het schroefbit in de schroefkop en oefen druk uit op het gereedschap. Start het gereedschap langzaam en verhoog vervolgens geleidelijk de snelheid. Laat de schakelaar los zodra de koppeling inschakelt.

OPMERKING: Boor bij het indraaien van een houtschroef eerst een pilotgat voor dat 2/3 van de diameter van de schroef heeft. Dit maakt het indraaien gemakkelijker en voorkomt dat het werkstuk splijt.

Klopboorwerkzaamheden

Er wordt een enorme en plotselinge draaikracht uitgeoefend op het gereedschap/boor op het moment van het doorbreken van het gat, wanneer het gat verstopt raakt met spanen en deeltjes, of wanneer het wapeningsstaven raakt die in het beton zijn ingebed.

Draai eerst de actiemodus-veranderingsring zodat de pijl op de gereedschapsbehuizing naar de markering wijst. De instelring kan voor deze bewerking op elk draaimomentniveau worden uitgelijnd. Zorg ervoor dat u een boor met wolfraamcarbidepunt gebruikt. Plaats de boor op de gewenste locatie voor het gat en haal vervolgens de schakelaar over. Forceer het gereedschap niet.

Lichte druk geeft de beste resultaten. Houd het gereedschap in positie en voorkom dat het uit het gat glijdt. Oefen niet meer druk uit wanneer het gat verstopt raakt met spanen of deeltjes. Laat het gereedschap in plaats daarvan stationair draaien en verwijder vervolgens de boor gedeeltelijk uit het gat. Door dit een paar keer te herhalen, wordt het gat schoongemaakt en kan het normale boren worden hervat.

Boorwerkzaamheden

Draai eerst de instelring zodat de pijl naar de markering wijst. Ga dan als volgt te werk.

Boren in hout
Bij het boren in hout worden de beste resultaten verkregen met houtboren die zijn uitgerust met een geleideschroef. De geleideschroef maakt het boren gemakkelijker door de boor in het werkstuk te trekken.

Boren in metaal
Om te voorkomen dat de boor wegglijdt bij het starten van een gat, maakt u een inkeping met een centerpons en hamer op het punt waar geboord moet worden. Plaats de punt van de boor in de inkeping en begin met boren. Gebruik een snijolie bij het boren van metalen. De uitzonderingen zijn ijzer en messing, die droog moeten worden geboord.

Overmatig op het gereedschap drukken zal het boren niet versnellen. In feite zal deze overmatige druk alleen maar de punt van uw boor beschadigen, de prestaties van het gereedschap verminderen en de levensduur van het gereedschap verkorten.

Houd het gereedschap stevig vast en wees voorzichtig wanneer de boor door het werkstuk begint te breken. Er wordt een enorme kracht uitgeoefend op het gereedschap/boor op het moment dat het gat doorbreekt.

Een vastgelopen boor kan eenvoudig worden verwijderd door de omkeerschakelaar in te stellen op de omgekeerde draairichting om de boor eruit te halen. Het gereedschap kan echter abrupt terugtrekken als u het niet stevig vasthoudt.

Zet werkstukken altijd vast in een bankschroef of een vergelijkbaar vasthoudapparaat.

Als het gereedschap continu wordt gebruikt totdat de batterij leeg is, laat het gereedschap dan 15 minuten rusten voordat u verdergaat met een nieuwe batterij.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de batterij is verwijderd voordat u inspectie- of onderhoudswerkzaamheden probeert uit te voeren.

LET OP: Gebruik nooit benzine, benzeen, thinner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door een erkend Elite- of fabrieksservicecentrum, waarbij altijd originele Elite-onderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Elite-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik een accessoire of hulpstuk alleen voor het beoogde doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Elite-servicecentrum.

Boren
Schroefbits
Haak
Originele Elite-batterij en -oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapskoffer zijn opgenomen. Ze kunnen van land tot land verschillen.

1/4 In. HEX HEAD CORDLESS BORSTELLOZE SLAGSCHROEVENDRAAIER

LIJST VAN ONDERDELEN

1. Kop
2. Kopdeksel
3. Aluminium deksel
4. Aandrijfschakelaar
5. Hendel voor achteruitrijschakelaar
6. Zachte grip
7. Snelheidsinstelknop
8. Werklicht
9. Knop batterijpatroon
10. Batterijpatroon
11. Indicatielampje voor snelheidsinstelling
12. Haak

TECHNISCHE GEGEVENS

Specificaties

Voltage	20V (Li - ion)
Kop	1/4" zeskantkop
Slag	0 - 2.520/0 - 2.940/0 - 3.780BPM
Koppel	80 Nm. / 120 Nm. / 200 Nm.
Snelheid	0 - 1.800/0 - 2.100/0 - 2.700RPM

SCHAKELAARACTIE

1. Schakelaarhendel

Voordat u de batterijpatroon in het gereedschap installeert, moet u altijd controleren of de schakelaarhendel goed werkt en terugkeert naar de "OFF" (UIT) stand wanneer deze wordt losgelaten.

Om het gereedschap te starten, trekt u eenvoudigweg aan de schakelaarhendel. De snelheid van het gereedschap wordt verhoogd door de druk op de schakelaarhendel te verhogen. Laat de schakelaarhendel los om te stoppen.

De voorlamp inschakelen

1. Werklicht

Kijk niet in het licht of zie de lichtbron rechtstreeks.

Trek aan de schakelaarhendel om de lamp in te schakelen. De lamp blijft branden zolang de schakelaarhendel wordt ingedrukt. De lamp gaat ongeveer 10 seconden na het loslaten van de schakelaarhendel uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

Actie van de omkeerschakelaar

1. Hendel van de omkeerschakelaar

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Wanneer u het gereedschap niet gebruikt, zet u de hendel van de omkeerschakelaar altijd in de neutrale stand.

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de hendel van de omkeerschakelaar vanaf de A-kant in voor een draaiing met de klok mee of vanaf de B-kant voor een draaiing tegen de klok in. Wanneer de hendel van de omkeerschakelaar in de neutrale stand staat, kan de schakelaarhendel niet worden ingedrukt.

Snelheid (Slagkracht) wijzigen

1. Indicatielampje voor snelheidsinstelling
2. Snelheidsinstelknop

1. Deze tool biedt drie instelmodi voor slagkracht (harde, gemiddelde en zachte modus) alleen wanneer de tool in de richting van de klok draait door de tool snelheid te veranderen. Dit maakt een aanscherping mogelijk die geschikt is voor het werk.
   De impact force kan niet worden aangepast wanneer de tool in bedrijf is.
2. Om de snelheid te wijzigen, drukt u telkens op de speed adjusting button (snelheidsinstelknop) om de gewenste snelheid te selecteren.
3. Elke keer dat de speed adjust button (snelheidsinstelknop) wordt ingedrukt, gaat het indicatorlampje branden en verandert het stapsgewijs om aan te geven wanneer de tool met de klok mee draait.
4. Twee losmaakmodi (snelle en langzame losmaakmodus) worden door deze tool aangeboden alleen wanneer de tool tegen de klok in draait.
5. De tool draait alleen in de snelle losmaakmodus met maximale slagkracht terwijl het indicatorlampje uit is en draait in de langzame losmaakmodus met maximale slagkracht gedurende slechts 2 seconden en vervolgens met minimale slagkracht terwijl het indicatorlampje brandt.
6. Gebruik de snelle losmaakmodus om snel de bout of moer los te maken en te verwijderen, of druk op de speed adjusting button (snelheidsinstelknop) om over te schakelen naar de langzame losmaakmodus om alleen de bout of moer los te maken.
7. Onderstaande tabel voor gedetailleerde informatie over het beoogde gebruik.

Slagkracht niveau	Snelheid	Doel	Voorbeeld van toepassing
Hard	0 - 1.800	wanneer kracht en aanspansnelheid gewenst zijn	Aandraaien van onderwerpmaterialen, aandraaien van lange schroeven, aandraaien van bouten
Gemiddeld	0 - 2.100	wanneer een goede aandraaiafwerking nodig is	Aandraaien van afwerkingsplaten gipsplaten.
Zacht	0 - 2.700	witte minder kracht Aandraaien om draadbreuk van de schroef te vermijden	Aandraaien van raamschroeven, aandraaien van kleine schroeven zoals M6

OPMERKING: Het indicatielampje gaat ongeveer 10 seconden na het loslaten van de schakelaarhendel uit om de batterij te sparen.

OPMERKING: Tijdens het intrekken van de schakelaarhendel kan het impact force (slagkracht) niveau niet worden gewijzigd.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de batterijpatroon is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

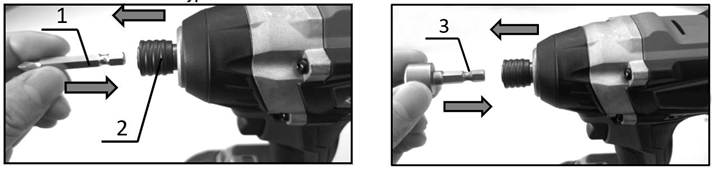

Driverbit/dopbit installeren of verwijderen

Gebruik alleen een driverbit/dopbit met een insteekgedeelte dat in de afbeelding wordt weergegeven. Gebruik geen andere driverbit/dopbit.

Voor gereedschap met een ondiep driverbitgat

A = 12 mm B = 9 mm

Gebruik alleen deze driverbits. Volg de procedure 1.

Procedure 1
Voor gereedschap zonder one-touch-type huls

Om de driverbit te verwijderen, trekt u aan de huls in de richting van de pijl en trekt u de driverbit eruit.

OPMERKING: Als de driverbit niet diep genoeg in de huls is gestoken, keert de huls niet terug naar zijn oorspronkelijke positie en is de driverbit niet vastgezet. Probeer in dit geval de bit opnieuw te plaatsen volgens de bovenstaande instructies.

OPMERKING: Wanneer het moeilijk is om de driverbit te plaatsen, trekt u aan de huls en steekt u deze zo ver mogelijk in de huls.

OPMERKING: Nadat u de driverbit hebt geplaatst, moet u ervoor zorgen dat deze stevig is vastgezet. Als deze eruit komt, gebruik deze dan niet.

Haak installeren

Wanneer u de haak installeert, zet u deze altijd stevig vast met de schroef. Zo niet, dan kan de haak van het gereedschap loskomen en persoonlijk letsel veroorzaken.

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan de linkerkant van het gereedschap worden geïnstalleerd. Om de haak te installeren, steekt u deze in een groef in de gereedschapsbehuizing aan de linkerkant en zet u deze vervolgens vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u deze eruit.

WERKING

Steek de batterijpatroon altijd helemaal erin totdat deze op zijn plaats vastklikt. Zo niet, dan kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw buurt letsel oploopt.

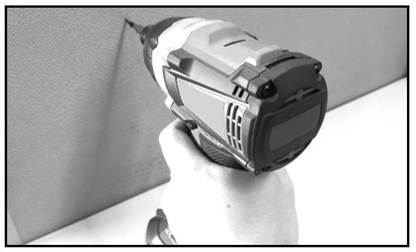

Schroefwerking

Houd voor het schroeven het gereedschap stevig vast en plaats de punt van de driverbit in de schroefkop. Oefen voorwaartse druk uit op het gereedschap in die mate dat de bit niet van de schroef glijdt en zet het gereedschap aan om de werking te starten.

Bevestigingsoperatie

Houd voor het vastmaken van bouten het gereedschap stevig vast en plaats de dop over de bout of moer. Schakel het gereedschap in en zet het vast voor de juiste bevestigingstijd.

Het juiste aandraaimoment kan verschillen afhankelijk van het type of de grootte van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De relatie tussen aandraaimoment en bevestigingstijd wordt weergegeven in de figuren.

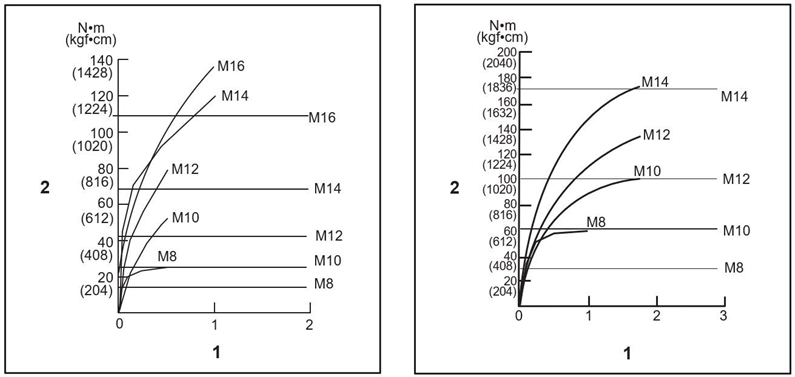

Juist aandraaimoment voor standaardbouten

1. Bevestigingstijd (seconden)
2. Aandraaimoment

Juist aandraaimoment voor bouten met hoge treksterkte

1. Bevestigingstijd (seconden)
2. Aandraaimoment

LET OP: Als u een reservebatterij gebruikt om de werking voort te zetten, laat u het gereedschap minstens 15 minuten rusten.

OPMERKING: Gebruik de juiste bit voor de kop van de schroef/bout die u wilt gebruiken.

OPMERKING: Pas bij het vastmaken van schroeven van M8 of kleiner de druk op de schakelaarhendel zorgvuldig aan, zodat de schroef niet beschadigd raakt.

OPMERKING: Houd het gereedschap recht op de schroef gericht.

OPMERKING: Als de slagkracht te sterk is of u de schroef langer vastdraait dan in de figuren wordt weergegeven, kan de schroef of de punt van de driverbit overbelast, gestript, beschadigd, enz. raken. Voer voordat u met uw werk begint altijd een test uit om de juiste bevestigingstijd voor uw schroef te bepalen.

Het aandraaimoment wordt beïnvloed door een breed scala aan factoren, waaronder de volgende. Controleer na het vastmaken altijd het aandraaimoment met een momentsleutel.

1. Wanneer de batterijpatroon bijna volledig is ontladen, daalt de spanning en wordt het aandraaimoment verminderd.
2. Driverbit of dopbit
   Als u niet de juiste maat driverbit of dopbit gebruikt, zal dit een vermindering van het aandraaimoment veroorzaken.
3. Bout
   Zelfs als de koppelcoëfficiënt en de klasse van de bout hetzelfde zijn, zal het juiste aandraaimoment verschillen afhankelijk van de diameter van de bout.
   Zelfs als de diameters van de bouten hetzelfde zijn, zal het juiste aandraaimoment verschillen afhankelijk van de koppelcoëfficiënt, de klasse van de bout en de boutlengte.
4. De manier waarop het gereedschap wordt vastgehouden of het materiaal van de aan te draaien aandrijfpositie heeft invloed op het aandraaimoment.
5. Het bedienen van het gereedschap met een lage snelheid zal een vermindering van het aandraaimoment veroorzaken.

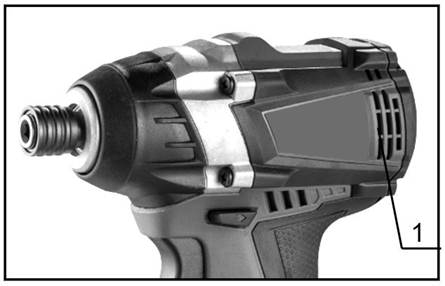

LET OP: Bedek de ventilatieopeningen niet tijdens de werking, anders kan dit oververhitting en schade aan het gereedschap veroorzaken.

1. Ventilatieopening

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de batterijpatroon is verwijderd voordat u een inspectie of onderhoud probeert uit te voeren.

LET OP: Gebruik nooit benzine, benzine, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door Elite Authorized of Factory Service Centers, waarbij altijd Elite-onderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Elite-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Elite Service Center.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Elite ADVANCE Series, ADVANCE KiT2XB20 Handleiding

Beschikbare talen
