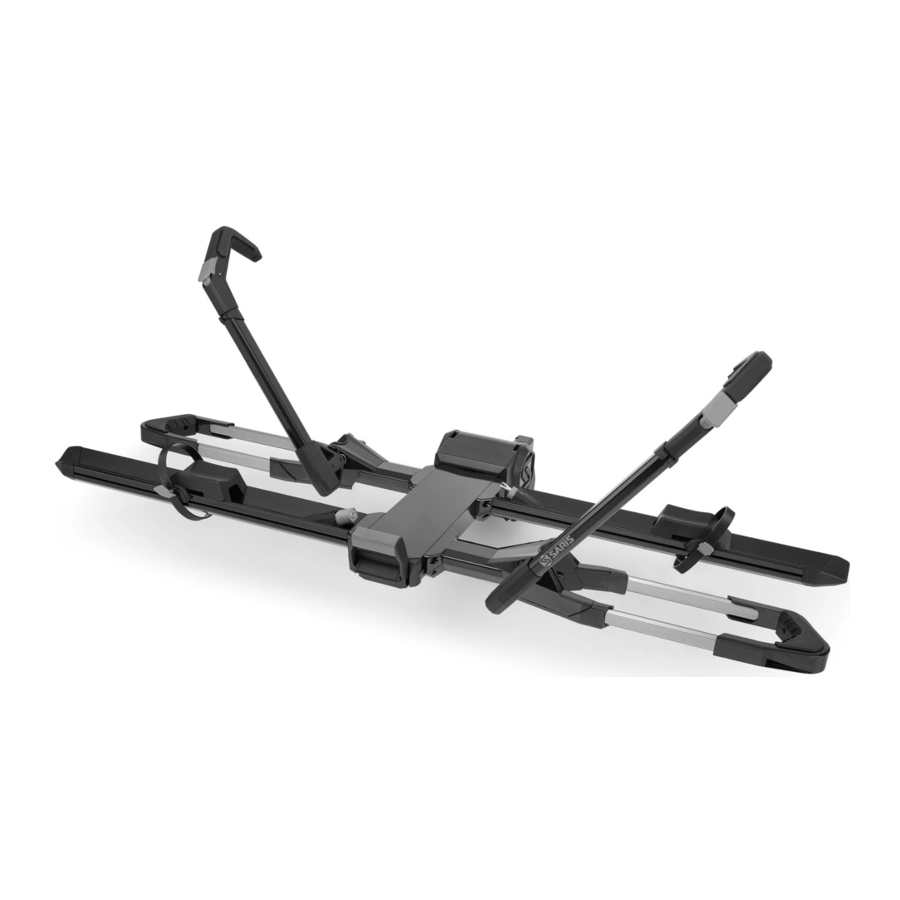

SARIS Edge 2-Bike, 4086 Handleiding

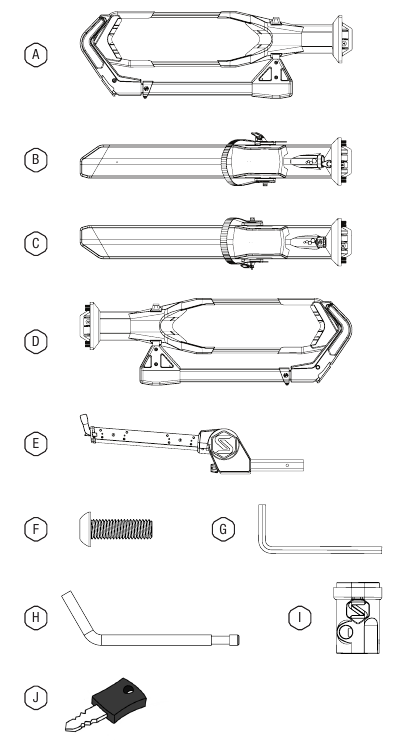

WAT ZIT ER IN DE DOOS

VOLG DE INSTRUCTIES

BEKIJK ONZE INSTALLATIEVIDEO
Saris.com/en/instructional-videos-1.html

REGISTREER UW PRODUCTEN VOOR UPDATES
Saris.com/registration

RELEVANTE PATENTEN
Saris.com/patents

VERTEL ONS WAT U ERVAN VINDT
Saris.com/feedback

KLANTENSERVICE
1-800-783-7257
support@saris.com
saris.com

MONTAGE REK

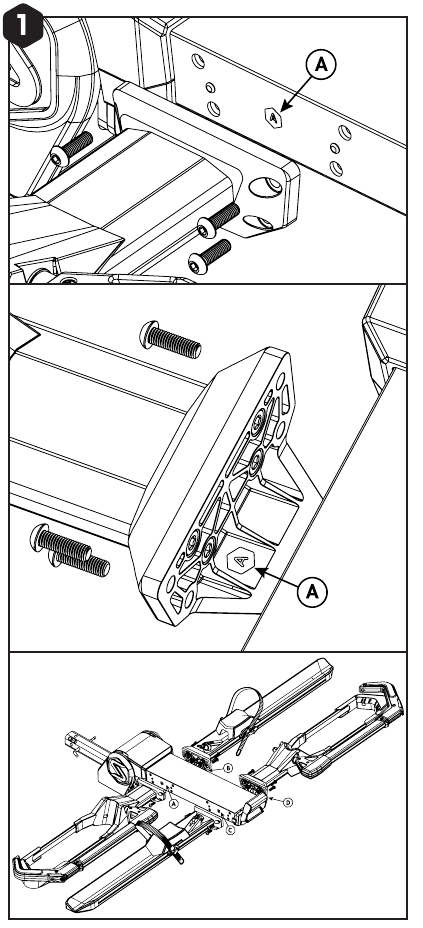

1. Match de letters aan het uiteinde van elke bak met de letters aan de zijkant van de trekhaakspine. Zet vast met M8-bouten en een aanhaalmoment van 12 N•M, zoals afgebeeld.
   OPMERKING: De montage van dit rek kan eenvoudiger zijn als de spine in de trekhaak van uw voertuig zit.


BEVESTIGEN AAN VOERTUIG

1. Steek het rek in uw trekhaak en zorg ervoor dat de gaten in de ontvanger van uw voertuig overeenkomen met de gaten in het rek.

2. Installeer de trekhaakpen door het pengat van de ontvanger en bevestig het slot.

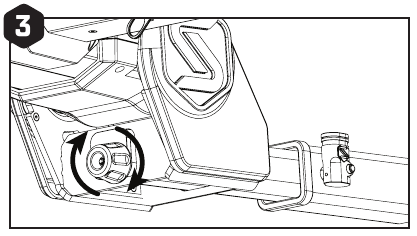

3. Draai de knop aan het uiteinde van de rekbasis vast totdat het rek stevig vastzit in de ontvanger van het voertuig. Een extra lift aan het rek tijdens het aandraaien van de knop zorgt ervoor dat er geen wiebelen is zodra de fietsen zijn geladen.


FIETSEN LADEN

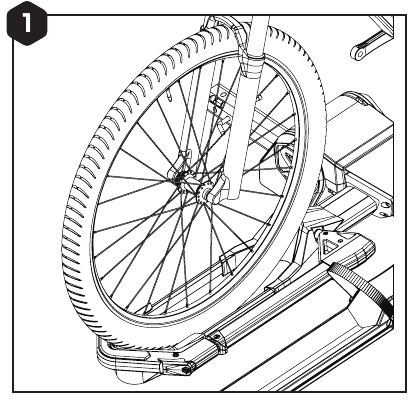

1. Plaats het voorwiel in de wielschep. Zorg ervoor dat de band recht en gecentreerd is tussen de steunbalken.

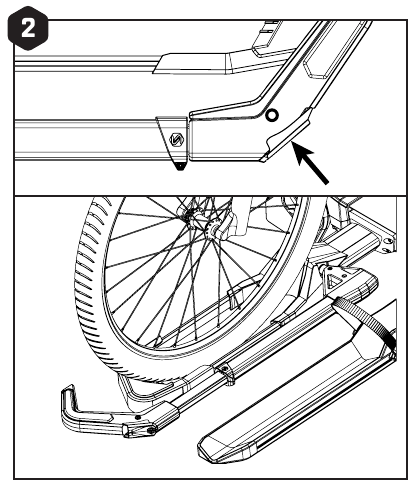

2. Houd de knop aan de bovenkant van de wielhaak ingedrukt en trek de arm naar buiten.

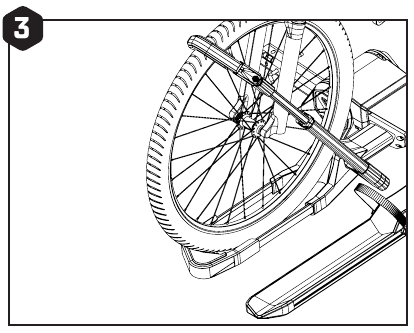

3. Breng de arm naar de fiets totdat deze stopt. Laat vervolgens de haak los en druk stevig tegen de band.


BEVESTIGING ACHTERWIELRIEM

1. OPMERKING: Voor eenvoudig riembeheer tijdens het laden van fietsen, lus het uiteinde van de riem rond de haak om het uit de weg te houden.
   Reinig modder, vuil en ander afval van de velg voordat u de riem vastdraait.

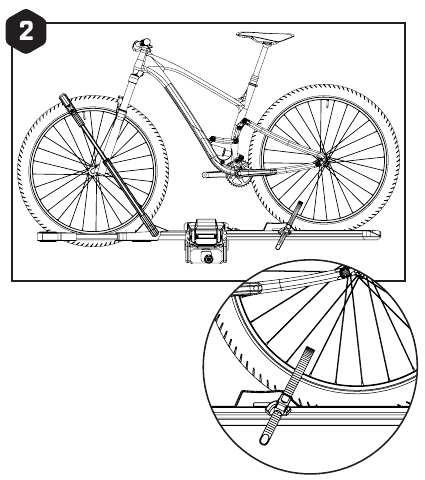

2. Schuif het achterwielblok tegen de binnenkant van de band. Schuif het riemwagen naar de band totdat deze stopt. Steek de riem door de gesp. Trek stevig aan om vast te zetten.

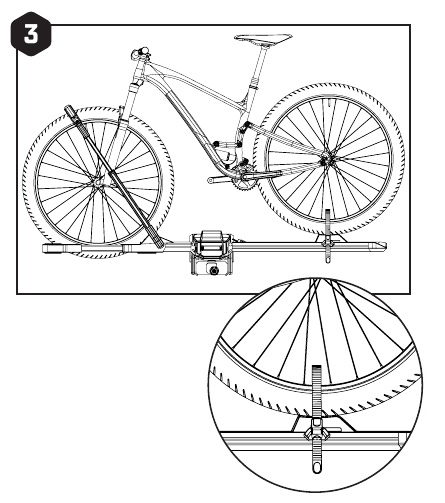

3. Voor extra ruimte voor het stuur, zet u het achterwiel boven op het blok en zet u de riem vast. Zorg ervoor dat het riemwagen gecentreerd is op het wiel.


TOEGANG TOT DE KOFFERKLEP

1. Voor toegang tot de kofferklep met fietsen die op het rek zijn geïnstalleerd, trekt u aan de hendel aan het uiteinde van het rek om het weg te kantelen. Wees voorzichtig en zorg ervoor dat u het gewicht van de fietsen en het rek ondersteunt bij het wegkantelen.
   OPMERKING: We raden ten zeerste aan om een tweede persoon te helpen bij het laten zakken van het rek met geïnstalleerde fietsen.
   Opvouwen: Trek aan de hendel en til het rek omhoog om het tegen het voertuig op te vouwen.


FIETSEN OP SLOT ZETTEN

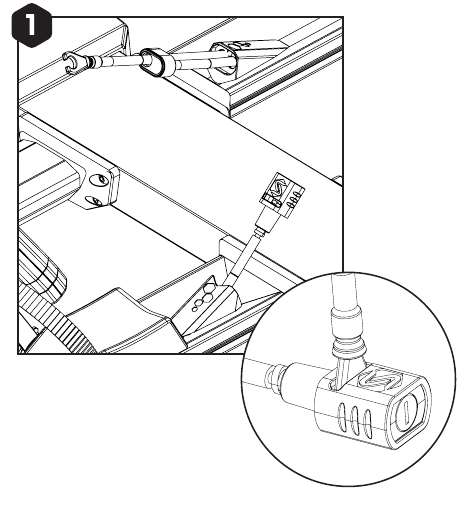

1. Schuif de slotkabels uit de bakken en door de fietsframes. Verbind de vork en de slotkop en zet vast met de sleutel.
   Wanneer u slotkabels terugplaatst, zorg er dan voor dat u de slotkabels en slotkoppen volledig terugschuift naar hun uitgangspositie.


TECHNISCHE SPECIFICATIES

Maximaal fietsgewicht per positie: 80 lb.
Minimale wielmaat: 24"
Maximale wielmaat: 27,5 x 5" / 29" x 3"
Maximale wielbasis: 53"

ONDERHOUD INDIEN NODIG:
Als de haakarmen stroef worden, moeilijk te bewegen zijn of niet vanzelf terugtrekken:

• Trek de haak naar de volledig uitgeschoven positie en reinig de binnenste armbuis.
• Spoel water door de binnenste armbuis en in de buitenste armkraag.
• Herhaal dit totdat de arm vrij beweegt.
• Laat drogen, breng een licht, op was gebaseerd smeermiddel aan rond de armkraag en draai de arm om zodat het smeermiddel het onderste busoppervlak kan bereiken.
• Veeg overtollig smeermiddel van de arm en het kraaggebied om vuilophoping te voorkomen.

AANBEVOLEN ONDERHOUD:
Elk gebruik:

• Controleer op tekenen van slijtage
• Controleer fietswiegen en wielscheppen
• Controleer op losse bouten Elke 90 dagen:
• Reinigen met water en milde zeep
• Smeer indien van toepassing sloten (gebruik nat, op olie gebaseerd smeermiddel; GEEN WD-40)

• Alle vereisten voor compatibiliteit/pasvorm zoals vermeld in de huidige SARIS voertuig-/dragercompatibiliteitsgids moeten worden gevolgd. (Verkrijgbaar bij elke SARIS-dealer of www.saris.com). Als uw voertuig niet wordt vermeld of als u vragen heeft, kunt u onze klantenservice bellen op 800-783-7257 of www.saris.com bezoeken.
• Lees en volg de instructies zorgvuldig. Bewaar de handleiding voor toekomstig gebruik of onderdeleninformatie. Zorg ervoor dat alle andere gebruikers van de fietsendrager bekend zijn met de inhoud ervan.
• Rijd langzaam over verkeersdrempels, max. snelheid 5 tot 10 mph.
• Het is de verantwoordelijkheid van de eindgebruiker om ervoor te zorgen dat het gebruik van dit product voldoet aan alle lokale en nationale wetten.
• Gebruik bij het reinigen van het voertuig en het rek alleen in water oplosbare reinigingsmiddelen. Neem het rek niet mee door de wasstraat.
• Zorg ervoor dat de rekbakken minimaal 12" van de grond verwijderd zijn wanneer ze op het voertuig zijn geïnstalleerd.
• Zorg ervoor dat de fietsbanden zich niet direct achter de uitlaatpijp bevinden.
• Het rek moet rechtstreeks in de trekhaakontvanger van het voertuig of een goedgekeurd SARIS-accessoire worden geïnstalleerd. Wijzig de trekhaakontvanger niet en gebruik geen trekhaakverlengstukken.
• Goedgekeurd voor gebruik op Class, A, B en C campers of RV's. De trekhaak moet rechtstreeks aan het chassis van de camper zijn bevestigd, niet alleen aan de bumper.
• Niet goedgekeurd voor gebruik op aanhangwagens of trailers.
• Verwijder vóór gebruik op de weg alle losse onderdelen van de fiets, inclusief (maar niet beperkt tot) kinderzitje, mand, slot, lamp, pomp, enz.
• Deze drager wordt niet aanbevolen voor off-road gebruik of gebruik bij snelheden hoger dan 70 mph (113 km/u).
• De rijeigenschappen van een voertuig veranderen wanneer er een achterfietsdrager is gemonteerd en vooral wanneer deze is geladen (met name de gevoeligheid voor zijwind, de wegligging in bochten en het remmen). De rijtechniek moet worden aangepast om rekening te houden met deze veranderingen – verminder de snelheid, vooral in bochten, en houd rekening met langere remwegen.
• De totale lengte van het voertuig neemt toe wanneer de fietsendrager is bevestigd. De fietsen zelf kunnen de totale breedte en hoogte van het voertuig vergroten. Wees voorzichtig bij het achteruitrijden en/of het inrijden van garages, veerboten, enz.
• Verwijder de drager van het voertuig wanneer deze niet in gebruik is.
• Draai de riemen regelmatig aan tijdens de reis.
• Het voertuig moet in goede staat verkeren in het gebied waar de trekhaak zich bevindt.
• SARIS wijst elke verantwoordelijkheid af voor persoonlijk letsel of gevolgschade aan eigendommen of vermogen veroorzaakt door onjuiste montage of gebruik.
• Overschrijd de maximale laadcapaciteit van de drager niet (maximaal 80 lbs per fietsbak) Zet goed vast en pas aan voor een gelijkmatige gewichtsverdeling, waarbij de zwaarste/grootste fiets eerst en het dichtst bij het voertuig wordt geladen. Minimale compatibele wielmaat 24". Maximale compatibele wielmaat: 29"x3" en 27,5" x 5". Maximale compatibele wielbasis: 53".
