LILYGO T-Display-S3 Handleiding

Inhoud

Introductie

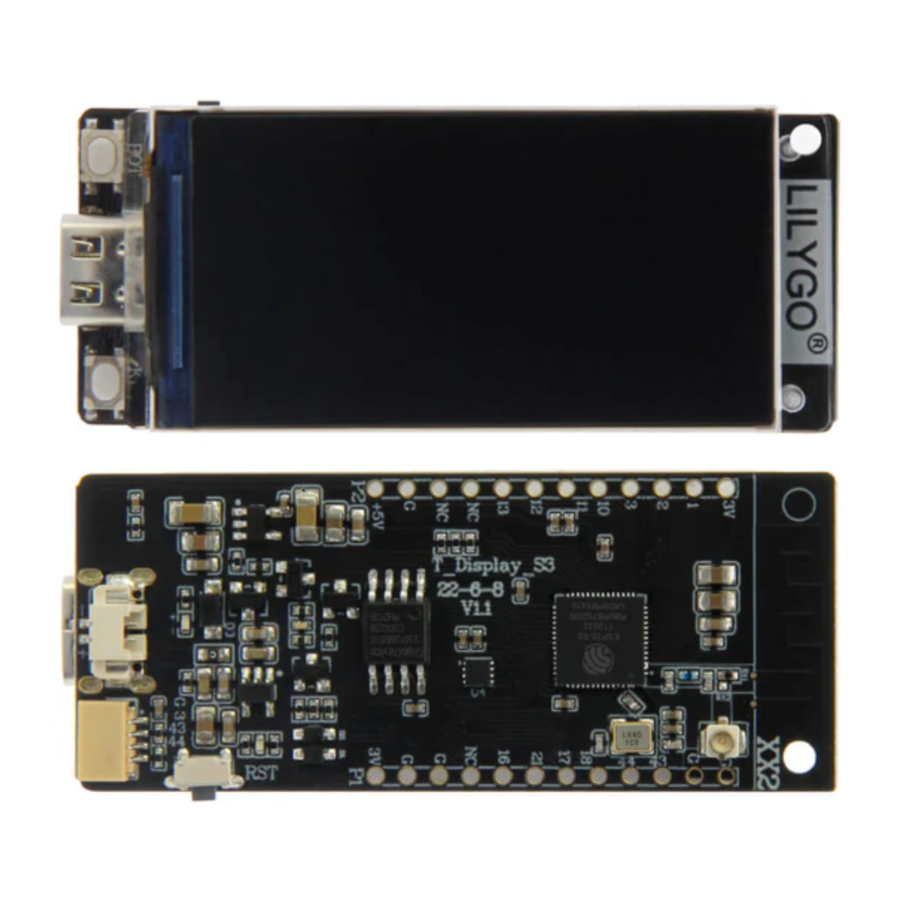

T-Display-S3

T-Display-S3 is een ontwikkelbord. Het kan zelfstandig werken.

Het bestaat uit ESP32-S3 MCU die Wi-Fi + BLE-communicatieprotocol ondersteunt en een moederbord-PCB. Het scherm is een 1,9 inch IPS LCD ST7789V.

De kern van deze module is de ESP32S3R8-chip.

ESP32-S3 integreert Wi-Fi (2,4 GHz-band) en Bluetooth 5.0(LE)-oplossingen op een enkele chip, samen met duale high-performance cores en vele andere veelzijdige randapparatuur. Aangedreven door 40 nm-technologie biedt ESP32-S3 een robuust, sterk geïntegreerd platform om te voldoen aan de voortdurende eisen voor efficiënt energieverbruik, compact ontwerp, veiligheid, hoge prestaties en betrouwbaarheid.

Xinyuan biedt de basis hardware- en softwarebronnen die applicatie-ontwikkelaars in staat stellen om hun ideeën rond de ESP32-S3-serie hardware te bouwen. Het softwareontwikkelingsframework van Xinyuan is bedoeld voor het snel ontwikkelen van Internet of-Things (IoT)-applicaties, met Wi-Fi, Bluetooth, flexibel energiebeheer en andere geavanceerde systeemfuncties.

Het RF-frequentiebereik is 2,412 GHz tot 2,4 GHz. (WIFI)72 BLE: 2402-2480MHz

De fabrikant van de T-Display-S3 is Shenzhen Xin Yuan Electronic Technology Co., Ltd.

Arduino

Een set platformonafhankelijke applicaties geschreven in Java. De Arduino Software IDE is afgeleid van de Processing programmeertaal en de geïntegreerde ontwikkelomgeving van het Wiring programma. Gebruikers kunnen applicaties ontwikkelen in Windows/Linux/MacOS op basis van Arduino. Het wordt aanbevolen om Windows 10 te gebruiken. Windows OS is als voorbeeld gebruikt in dit document ter illustratie.

Voorbereiding

Om applicaties te ontwikkelen voor ESP32-S3 heb je nodig:

  • PC met Windows, Linux of Mac besturingssysteem
  • Toolchain om de applicatie voor ESP32-S3 te bouwen
  • Arduino dat in feite API voor ESP32-S3 en scripts bevat om de Toolchain te bedienen
  • Het ESP32-S3-bord zelf en een USB-kabel om het op de PC aan te sluiten

Aan de slag

Download de Arduino Software

De snelste manier om de Arduino Software (IDE) op Windows machines te installeren

Snelstartgids

De website biedt een snelle starttutorial

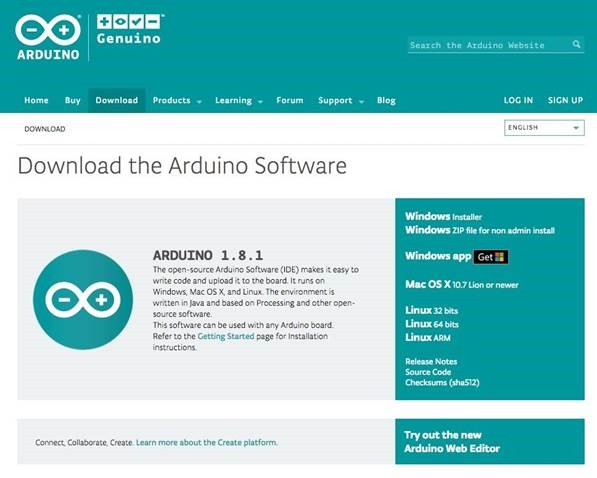

Installatiestappen voor Windows platform Arduino

Installatiestappen voor Windows platform Arduino
Ga naar de downloadinterface, selecteer Windows installer om direct te installeren

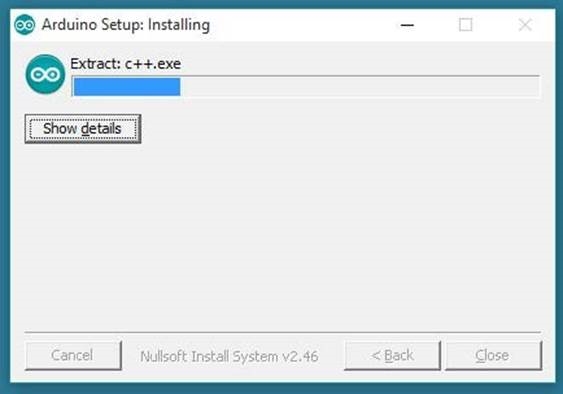

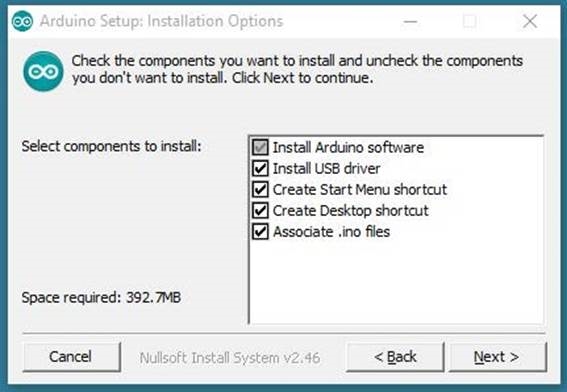

Installeer de Arduino Software

Installeer de Arduino Software
Wacht op de installatie

Configureren

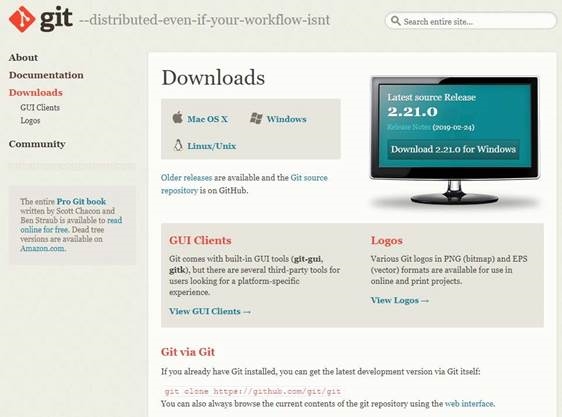

Download Git

Download het installatiepakket Git.exe

Pre-build configuratie

Klik op het Arduino-icoon, klik er vervolgens met de rechtermuisknop op en selecteer ''Open folder where '' (Map openen waar '')
Selecteer hardware ->
Muis ** Rechtermuisknop ** ->
Klik op Git Bash Here

Een externe repository klonen

mkdir espressif

cd espressif

git clone --recursive https://github.com/espressif/arduino-esp32.git esp32

Verbinden

Je bent er bijna. Om verder te kunnen gaan, sluit je het ESP32-S3 bord aan op de PC, controleer je onder welke seriële poort het bord zichtbaar is en controleer je of seriële communicatie werkt.

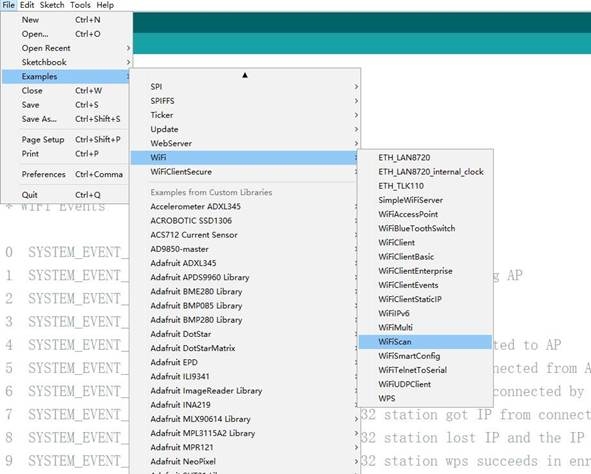

Test Demo

Selecteer File>>Example>>WiFi>>WiFiScan

Test Demo

Sketch uploaden

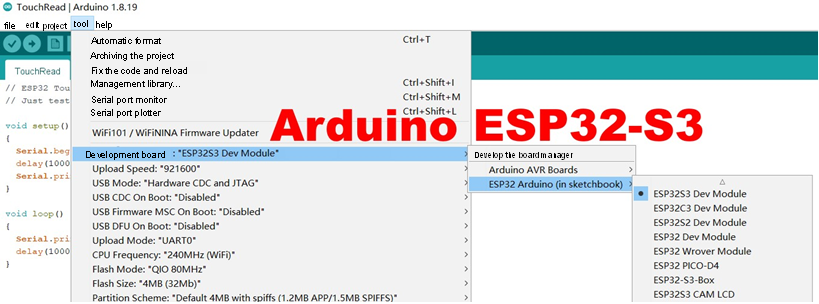

Selecteer Bord

Tools<<Board<<ESP32S3 Dev Module

Sketch uploaden - Selecteer Bord

Uploaden

Sketch -> Upload

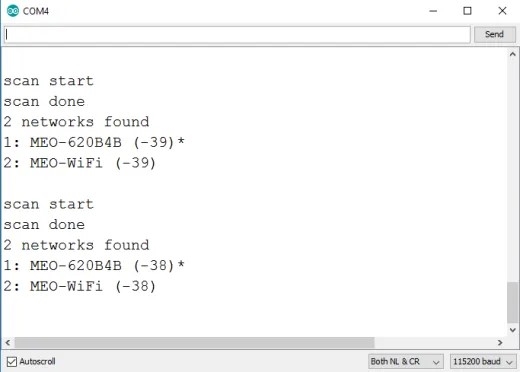

Seriële Monitor

Tools ->Serial Monitor

Sketch uploaden - Seriële Monitor

SSC Commando Referentie

Hier staan enkele veelgebruikte Wi-Fi commando's om de module te testen.

op

Beschrijving
op commando's worden gebruikt om de Wi-Fi modus van het systeem in te stellen en op te vragen.

Voorbeeld

Parameter
Tabel 6-1. op Commando Parameter

Parameter Beschrijving
-Q Vraag de Wi-Fi modus op.
-S Stel de Wi-Fi modus in.
wmode Er zijn 3 Wi-Fi modi:
  • mode = 1: STA modus
  • mode = 2: AP modus
  • mode = 3: STA+AP modus

sta

Beschrijving
sta commando's worden gebruikt om de STA netwerkinterface te scannen, AP te verbinden of te verbreken en de verbindingsstatus van de STA netwerkinterface op te vragen.

Voorbeeld

Parameter
Tabel 6-2. sta Commando Parameter

Parameter Beschrijving
-S scan Scan Access Points.
-s ssid Scan of verbind Access Points met de ssid.
-b bssid Scan de Access Points met de bssid.
-n channel Scan het kanaal.
-h Toon scanresultaten met verborgen ssid Access Points.
-Q Toon STA connect stutus.
-D Verbroken verbinding met huidige Access Points.

ap

Beschrijving
ap commando's worden gebruikt om de parameter van de AP netwerkinterface in te stellen.

Voorbeeld

Parameter
Tabel 6-3. ap Commando Parameter

Parameter Beschrijving
-S Stel de AP modus in.
-s ssid Stel de AP ssid in.
-p password Stel het AP wachtwoord in.
-t encrypt Stel de AP encryptie modus in.
-h Verberg ssid.
-m max_sta Stel AP max verbindingen in.
-Q Toon AP parameters.
-L Toon MAC Address en IP Address van het verbonden station.

mac

Beschrijving
mac commando's worden gebruikt om het MAC address van de netwerkinterface op te vragen.

Voorbeeld
mac -Q [-o mode]

Parameter
Tabel 6-4. mac Commando Parameter

Parameter Beschrijving
-Q Toon MAC address.
-o mode
  • mode = 1: MAC address in STA modus.
  • mode = 2: MAC address in AP modus.

dhcp

Beschrijving
dhcp commando's worden gebruikt om de dhcp server/client in of uit te schakelen.

Voorbeeld

Parameter
Tabel 6-5. dhcp Commando Parameter

Parameter Beschrijving
-S Start DHCP (Client/Server).
-E Beëindig DHCP (Client/Server).
-Q toon DHCP status.
-o mode
  • mode = 1: DHCP client van STA interface.
  • mode = 2: DHCP server van AP interface.
  • mode = 3: beide.

ip

Beschrijving
ip commando's worden gebruikt om het IP address van de netwerkinterface in te stellen en op te vragen.

Voorbeeld

Parameter
Tabel 6-6. ip Commando Parameter

Parameter Beschrijving
-Q Toon IP address.
-o mode
  • mode = 1: IP address van interface STA.
  • mode = 2: IP address van interface AP.
  • mode = 3: beide
-S Stel IP address in.
-i ip IP address.
-m mask Subnet address mask.
-g gateway Default gateway.

reboot

Beschrijving
reboot commando wordt gebruikt om het bord opnieuw op te starten.

Voorbeeld
reboot

ram

ram commando wordt gebruikt om de grootte van de resterende heap in het systeem op te vragen.

Voorbeeld
ram

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LILYGO T-Display-S3 Handleiding
