ECOWITT WS90 Handleiding

Inleiding

Dit apparaat is ontworpen om meerdere weerparameters te meten, waaronder temperatuur, luchtvochtigheid, windsnelheid, windrichting, regenval, UV en lichtintensiteit.

Houd er rekening mee dat deze sensor niet afzonderlijk kan worden gebruikt. De gegevens kunnen worden verzonden via de Ecowitt Wi-Fi Gateway of worden weergegeven op een ontvangerconsole (apart verkrijgbaar). Zodra de Wi-Fi-configuratie is voltooid, kunnen de gegevens worden bekeken in de Ecowitt-app of op de ontvangerconsole. Lees deze handleiding zorgvuldig door en bewaar deze voor toekomstig gebruik om optimale productprestaties te garanderen.

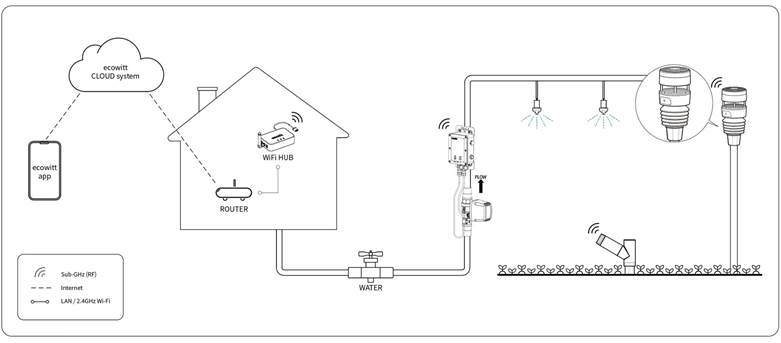

Afbeelding 1 Ecowitt-ecosysteem

Algemene termen die in de handleiding worden gebruikt

Gateway: Ook bekend als een hub, het is een console zonder display

Ontvanger: Verwijst naar de console.

RF: Radiofrequentie.

Het verwijst naar de ISM en SRD SubG (Industrial, Scientific and Medical en Short-Range Devices frequentiebanden onder 1 GHz) voor communicatie tussen de console en de sensoren.

Deze frequentie is niet hetzelfde als de 4G-modem (LTE) of Wi-Fi-werkfrequenties (2,4 GHz, 5 GHz).) ISM/SRD-banden worden door nationale voorschriften gescheiden gehouden van 4G-frequenties om interferentie te voorkomen. Typische ISM/SRD-frequenties zijn 915MHz (Amerika), 868MHz (Europa), 433MHz (wereldwijd), 920MHz (Japan, Korea)

Gebruiksaanwijzing

Onderdelenlijst

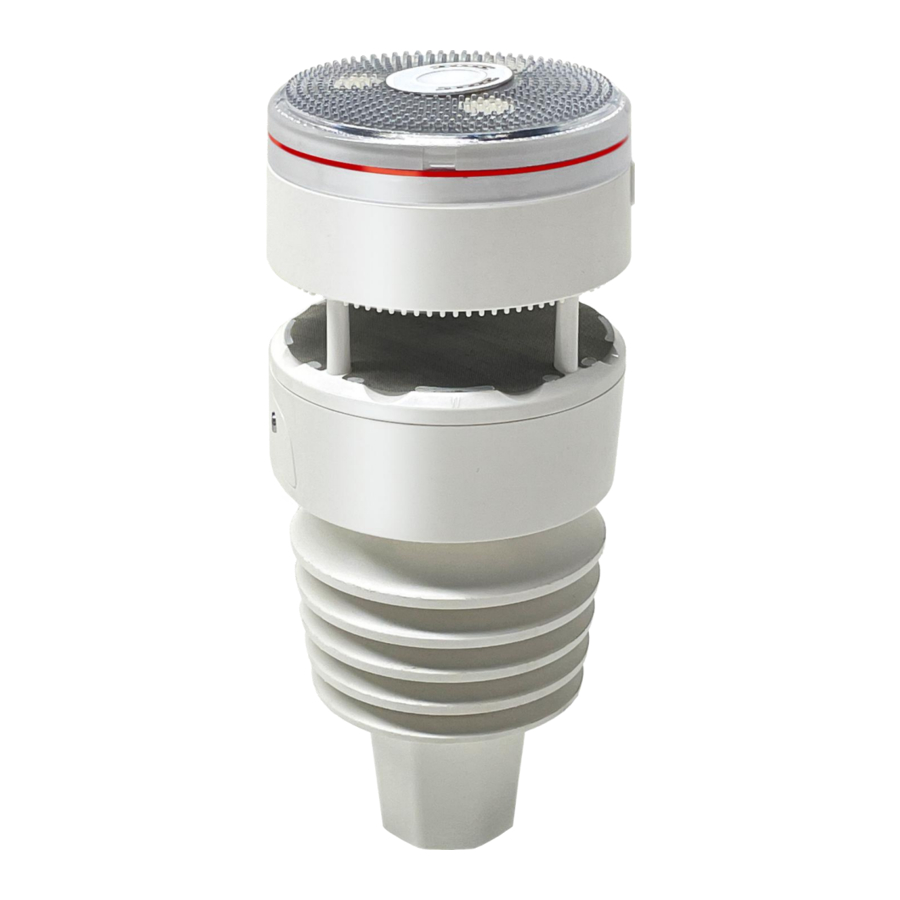

1 x WS90 Weersensor
1 x Gebruikershandleiding

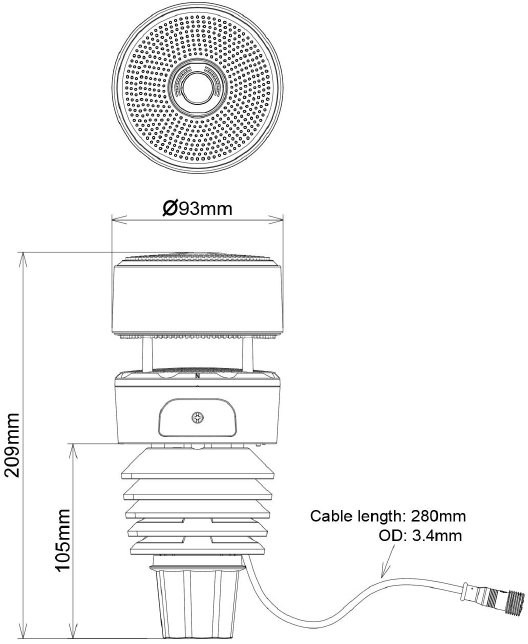

Afmetingen

Afbeelding 2

Overzicht

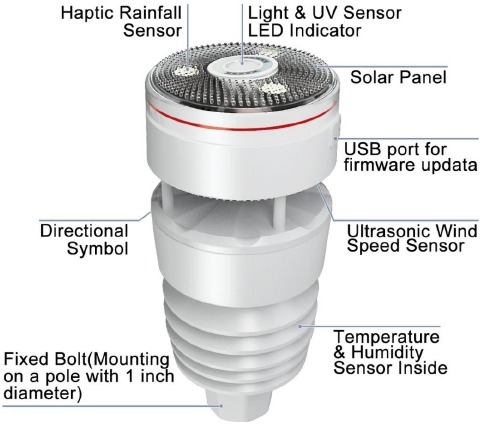

Afbeelding 3 Onderdelen van de sensorpakketassemblage

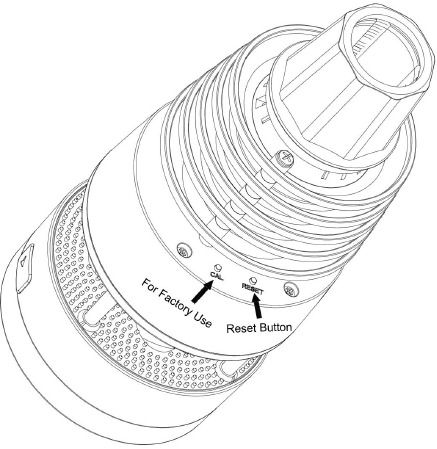

Afbeelding 4 Cal-knop & Reset-knop

Optionele accessoires (apart verkrijgbaar)

Tabel 1:

Configuratie en montage

Voorbereidingen

1. Open de verpakking.
2. Bereid de ontvanger (gateway of console) voor om te koppelen met de WS90.

Inschakelen

Waarschuwing voor batterijgebruik

Tabel 2:

Gebruik een schroevendraaier om het batterijcompartiment te openen en plaats 2 AA-batterijen. De LED aan de achterkant van de sensor licht 3 seconden op en knippert vervolgens elke 8,8 seconden, wat aangeeft dat de sensor correct gegevens verzendt.

Als de LED niet 3 seconden oplicht of niet zoals verwacht knippert, drukt u op de "Reset"-knop (Reset) om het proces opnieuw te starten en ervoor te zorgen dat de LED elke 8,8 seconden knippert.

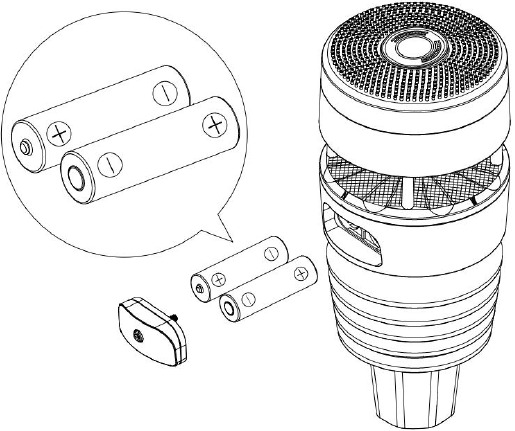

Afbeelding 5 Batterij-installatiediagram

Koppelen met een gateway/console

Compatibele gateways/consoles voor WS90

U moet dit apparaat koppelen met de Ecowitt Wi-Fi Gateway of displayconsoles om gegevens te bekijken in uw Ecowitt-app en e-mailwaarschuwingen te ontvangen op onze weerserver. Compatibele modellen worden vermeld in de onderstaande tabel.

Tabel 3:

Naam consolemodel	Afbeelding	Of de gegevens naar internet kunnen worden geüpload	Of de gegevens kunnen worden weergegeven op de gateway/console
GW1100		√	✘
GW1200		√	✘
GW2000		√	✘
GW3000		√	✘
HP2550		√	√
HP2560		√	√
HP3500		√	√
WN1820/WN1821		√	✘
WN1900/WN1910		√	✘
WN1920/WN1980		√	✘
WS3800		√	√
WS3900/WS3910		√	√
WS6210		√	✘

• De WN1900/WN1910/WN1920/WN1980 kunnen de lichtintensiteit en UV-gegevens niet weergeven (uploaden niet beïnvloed).
• De WN1820/WN1821 geeft alleen de buitentemperatuur- en vochtigheidsgegevens weer (uploaden niet beïnvloed).

Configureren met Gateway/Console

Raadpleeg voor meer informatie in dit gedeelte de handleiding van de gateway/console.
Als de Wi-Fi-gateway in werking is en u nog nooit eerder een weersensor hebt ingesteld, zullen de sensor en de Wi-Fi-gateway automatisch de gegevens ophalen.

De oude weersensor vervangen

Als u een nieuwe WS90-sensor wilt gebruiken om een oude weersensor te vervangen (die al op een bepaald kanaal is geconfigureerd), probeer dan het volgende:

1. Open de pagina Sensor-ID in de Ecowitt-app en zoek uw oude sensor-ID.
2. Schakel de oude sensor uit en schakel de nieuwe sensor in.
3. Klik op Opnieuw registreren op de pagina Sensor-ID.

Vervolgens wordt de nieuwe sensor geleerd en wordt de oude sensor gewist.

Online gegevens bekijken in de Ecowitt-app

Wanneer de Wi-Fi-configuratie is voltooid, kunt u de live gegevens van uw weersensor bekijken in de Ecowitt-app.

Voordat u gaat monteren

Voordat u de buitensensor op een permanente locatie monteert, moet u de draadloze verbinding van de sensor op een tijdelijke locatie testen en ervoor zorgen dat de sensor een goede stand heeft om de gegevens in de app of console weer te geven. Tegelijkertijd kunt u handig gebruikmaken van de verschillende functies en vertrouwd raken met de prestaties van het apparaat.

Definitieve montage

Opmerking voor installatie op het zuidelijk halfrond:

Het zonnepaneel is afgerond en oriëntatievrij, dus het is niet nodig om het naar het "ZUIDEN" te richten voor de oplaadmogelijkheid.

Voordat u gaat monteren

Maak uzelf vertrouwd met de schroefdraad aan de onderkant van de WS90 door deze voorzichtig naar links en rechts te draaien om te begrijpen hoe deze erop en eraf wordt geschroefd.

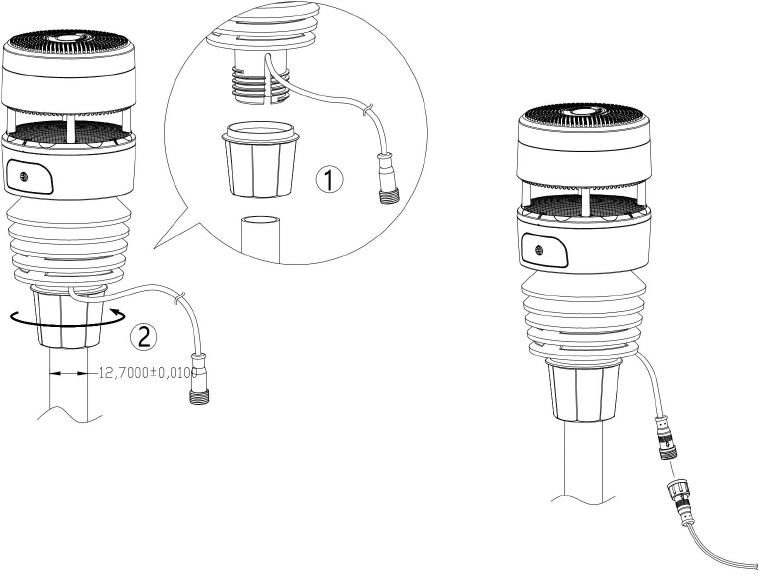

Verlengkabel (apart verkrijgbaar) introductie

• De WS90 heeft de verlengkabel om de waterdichte adapt 12V aan te sluiten.
• Het verlengsnoer kan ook de hele sensor van stroom voorzien, niet alleen het ijs smelten.
• Als u de externe verwarming niet gebruikt, kunt u de verwarmingskabel in de paalbevestigingsdraad opbergen. Dit helpt om de installatie netjes en opgeruimd te houden en tegelijkertijd onbedoelde schade te voorkomen.

  Afbeelding 6

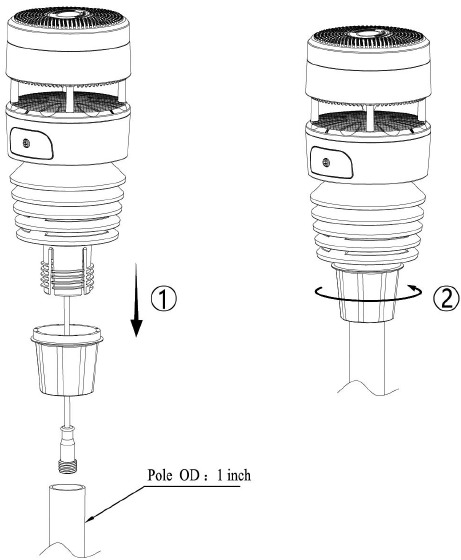

Paalbevestiging

• U kunt een paal (niet meegeleverd) aan een permanente constructie bevestigen en vervolgens de sensor erop monteren (raadpleeg Afbeelding 7 voor begeleiding).
• Het installatiegat is ontworpen voor een paal met een diameter van 2,5 cm (paal niet meegeleverd).

  Afbeelding 7 Montagediagram sensorpakket
• Verticale uitlijning
  Zorg ervoor dat de montagetube voor het sensorpakket rechtop wordt geïnstalleerd om een correcte verticale uitlijning te behouden. Pas de montagepijp indien nodig aan om dit te bereiken.
• De anemometer waterpas zetten
  Zorg ervoor dat de anemometerbehuizing waterpas op de pijp is gemonteerd. Als deze niet waterpas staat, kunnen windrichting- en snelheidsmetingen onnauwkeurig zijn. Pas de montage-eenheid indien nodig aan.

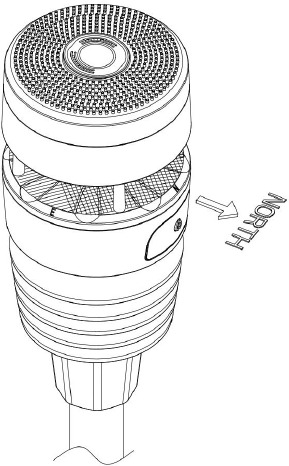

De WS90-sensor correct uitlijnen

• Als u niet zeker bent van de juiste richting, zoek dan de pijl met het label "NOORDEN" (NORTH) bovenop de aansluitbuis van het sensorpakket.
• Draai de sensor totdat deze pijl naar het NOORDEN (NORTH) wijst. U kunt de richting verifiëren met een kompas-app op uw telefoon.
• Zodra de sensor is uitgelijnd, schroeft u de schroefdraad aan de onderkant stevig vast in de NOORDELIJKE (NORTH) richting, zoals weergegeven in Afbeelding 8:

  Afbeelding 8

Laatste stappen

• Controleer en corrigeer de noordelijke oriëntatie als laatste installatiestap voordat u de bouten aandraait.
• Draai de bouten stevig vast, maar vermijd overmatig aandraaien. Zorg ervoor dat de sensor stevig is bevestigd om sterke wind en regen te weerstaan zonder te bewegen.

Functies

• Piëzo-elektrische regenmeter;
• Ultrasone anemometer (startwindsnelheid 0,5 m/s);
• Buiten temperatuur en luchtvochtigheid;
• Zonne-lichtintensiteit en UV-index;
• Waterdicht IPX5;
• Verwarming en extra voeding;

Specificaties

Tabel 4:

Let op:

• De windsnelheid wordt elke 2 seconden gedetecteerd.
• De windsnelheidswaarde is een realtime waarde (de meest recente bemonsteringsgegevens worden naar de ontvanger gerapporteerd).
• De windvlaagwaarde is de maximale windsnelheid in de afgelopen 28 seconden.
• Wanneer de windsnelheid lager is dan 5 m/s, zal de spreiding van de windrichting toenemen.
• De primaire stroombron voor de sensor is het zonnepaneel. Wanneer er onvoldoende zonne-energie beschikbaar is (licht over de afgelopen periode), worden de batterijen gebruikt.

Kalibratie en onderhoud

Over dagelijkse regenafwijking

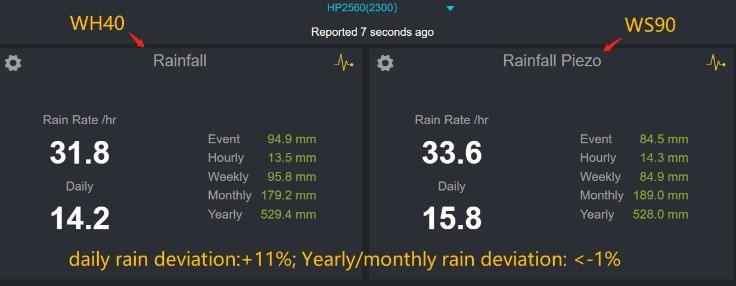

Figuur 9 Dagelijkse regenafwijking voor WH40 en WS90

De dagelijkse regenafwijking van WS90 is op de lange termijn erg klein, maar onder bepaalde omstandigheden kan de afwijking groter zijn: omdat de regendruppelgrootte en de windsnelheid verschillende effecten kunnen hebben op de sensoroutput, wat tot deze variantie leidt.

Het WS90-product heeft last van deze onvolmaaktheid. Als je erg veeleisend bent op het gebied van nauwkeurigheid van regengegevens, raden we je aan om WH40 te kopen en deze samen met WS90 te gebruiken. Als er geen precieze vereisten zijn voor de gegevens van elke regen, dan is WS90 prima: per slot van rekening werkt het apparaat goed na een langere looptijd.

Hoe WS90 te kalibreren

Zorg ervoor dat WS90 is gekoppeld aan de gateway/console. Zorg ervoor dat uw mobiele apparaat en de gateway/console zijn verbonden met hetzelfde Wi-Fi-netwerk.

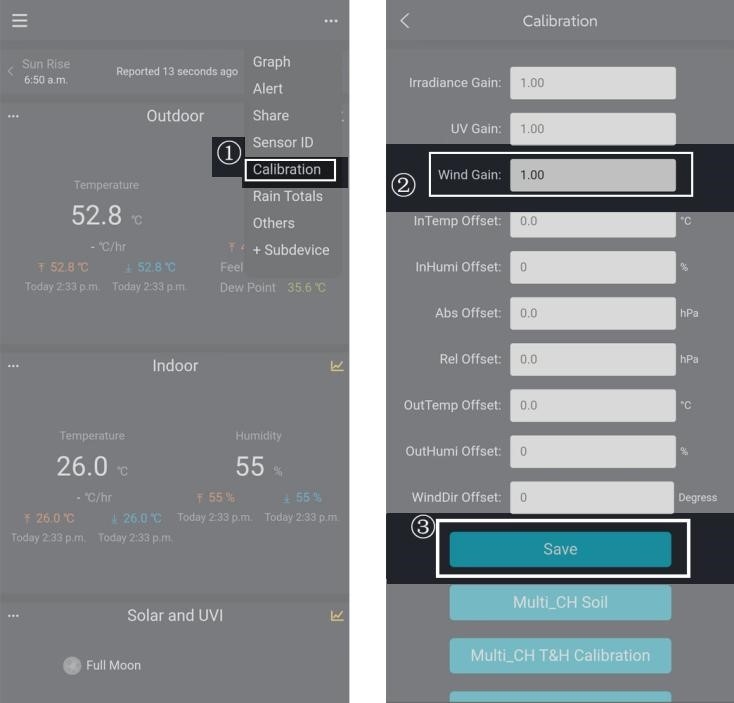

Een bepaalde parameterkalibratie

Als je gegevens hebt van een relatief nauwkeurig weerstation. Je kunt de gegevens gebruiken om de kalibratie uit te voeren. Gebruik de binnentemperatuur als illustratie in figuur 10.

1. Open de Ecowitt-app. Klik op "..." in de rechterbovenhoek en kies "Calibration" (Kalibratie).
2. Bereken de offset van gegevens van een nauwkeurig weerstation en de Ecowitt-sensor.
3. Vul de offset in die je in stap 3 hebt verkregen, klik op Opslaan.

   Figuur 10

Regensensor kalibratie

De WS90 is uitgerust met een haptische regensensor en het systeem biedt een methode waarmee gebruikers de nauwkeurigheid van de regensensor zelf kunnen kalibreren. Volg deze stappen om een correcte kalibratie uit te voeren:

1. Bereid een referentieapparaat voor
   Er is een referentieapparaat nodig om neerslagwaarden vast te leggen, en het is ook cruciaal om de mogelijkheid te hebben om regenintensiteiten vast te leggen. Voor dit doel kan de WH40-regensensor als referentieapparaat worden gebruikt.

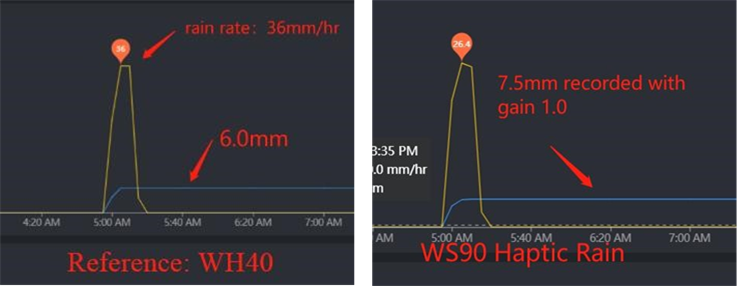

   Figuur 11 Neerslagwaarden vastgelegd voor WH40 en WS90
2. Begrijp de parameters voor regenversterking
   Er zijn vijf parameters voor regenversterking die kunnen worden ingesteld: Piezo Rain1 tot Rain5. Het wordt aanbevolen om Rain1 ongewijzigd te laten, tenzij je kunt bevestigen dat het consistent dezelfde resultaten oplevert, waarna je het kunt aanpassen.
3. Registreer en bereken de neerslaggegevens
   Bijvoorbeeld: Stel dat we de Rain4-versterking instellen op 6/7.5 = 0.8. Voor een eenvoudigere verwerking kun je Rain2, Rain3 en Rain5 tijdelijk ook op 0.8 instellen.
   Alleen wanneer er verschillende regenintensiteiten worden geregistreerd, moet je de WS90-neerslagwaarde delen door 0.8 om een 1.0-neerslagwaarde te verkrijgen. Herbereken vervolgens (referentiewaarde/WS90/0.8) en vul nauwkeurig de bijbehorende instellingen voor regenversterking in.

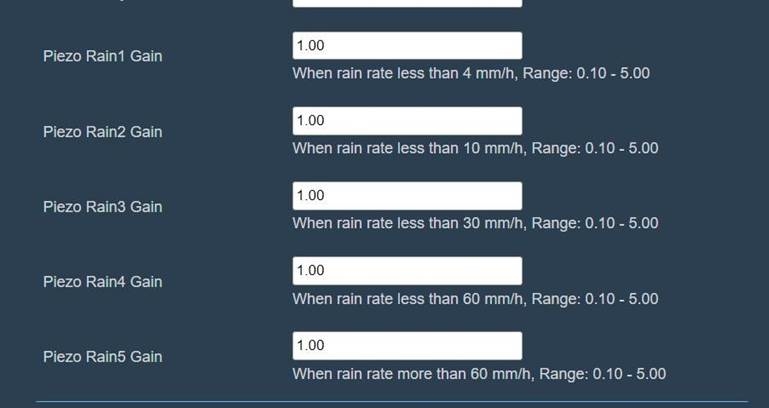

   Figuur 12 Stel vijf parameters voor regenversterking in

Door deze stappen te volgen, kun je de regensensor van de WS90 nauwkeuriger kalibreren.

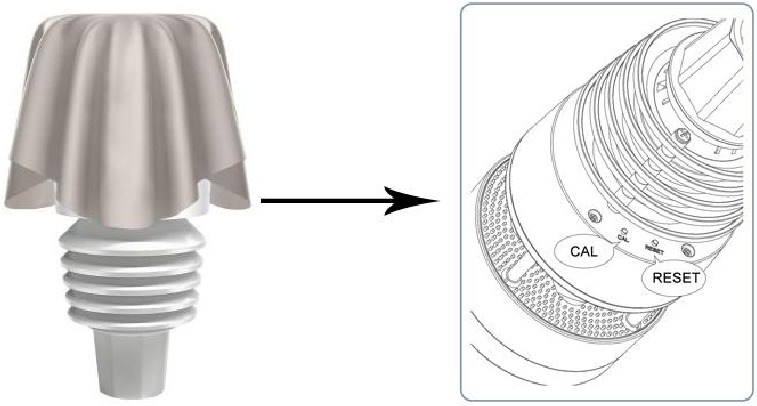

Windsnelheid 0 kalibratie

De windsnelheid moet opnieuw op nul worden gezet na de firmware-upgrade (stel de nulbasislijn in)

Gebruik een ventilator om te testen of de windsnelheid reageert in alle hoeken!

1. Voer de kalibratie uit in een windstille ruimte. Bedek de bovenkant en het windsnelheidsensorgebied van de WS90 met een zachte doek.
   • Houd de CAL-knop 3 seconden ingedrukt totdat de LED 5 seconden oplicht en begint te knipperen.
   • Wacht tot de LED uitgaat, wat aangeeft dat de kalibratie van de windsnelheid is voltooid en het resetten naar de nulbasislijn is voltooid.

     Figuur 13

LED-knipperen beheren

Voor sommigen is het LED-knipperen storend.

• Om te voorkomen dat de LED knippert, druk je driemaal kort op de CAL-knop en laat je deze los.
• Om de LED-lichtfunctie opnieuw te starten, druk je nogmaals driemaal op de CAL-knop.

Garantie

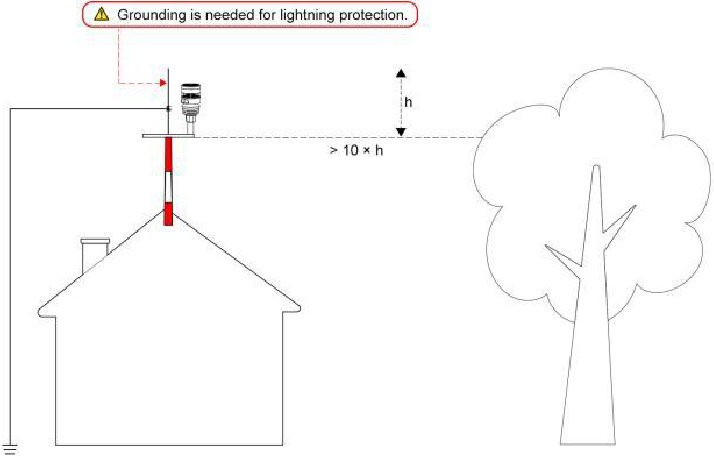

Figuur 14

Let op: schade aan de sensor, als gevolg van een gebrek aan aardingsbescherming tegen bliksem-ESD-ontlading, valt niet onder de garantie.

We bieden een beperkte garantie van 2 jaar.

Verzorging en onderhoud

Wanneer batterijen van verschillende merken of types samen worden gebruikt, of nieuwe en oude batterijen samen worden gebruikt, kunnen sommige batterijen overmatig worden ontladen als gevolg van een verschil in spanning of capaciteit. Dit kan leiden tot ontluchting, lekkage en breuk en kan persoonlijk letsel veroorzaken.

• Gebruik geen alkaline-, lithium-, standaard- of oplaadbare batterijen door elkaar.
• Koop altijd de juiste maat en kwaliteit batterij die het meest geschikt is voor het beoogde gebruik.
• Vervang altijd de hele set batterijen tegelijk, en let erop dat je geen oude en nieuwe batterijen, of batterijen van verschillende types, door elkaar gebruikt.
• Maak de batterijcontacten en ook die van het apparaat schoon voordat je de batterijen plaatst.
• Zorg ervoor dat de batterijen correct zijn geplaatst met betrekking tot de polariteit (+ en -).
• Verwijder de batterijen uit producten tijdens perioden van niet-gebruik. Batterijlekkage kan corrosie en schade aan dit product veroorzaken.
• Verwijder gebruikte batterijen onmiddellijk.
• Voor het recyclen en verwijderen van batterijen, en om het milieu te beschermen, kun je op internet of in je lokale telefoonboek lokale recyclingcentra zoeken en/of de lokale overheidsvoorschriften volgen.

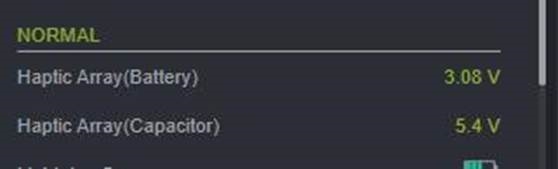

Het meegeleverde zonnepaneel laadt een supercondensator op deze WS90 op. Onder normale omstandigheden (zonlichtintensiteit boven 20 klux en langer dan 4 uur geduurd) moet de piekspanning van de supercondensator die op de batterijtegel van je dashboard wordt weergegeven, boven 3,5 V en lager dan 5,5 V liggen. Als het niet hoger is dan 2,5 V, controleer dan het bovenste deel van je WS90 en zorg ervoor dat het vrij is van stof. Gebruik een borstel om het oppervlak schoon te maken voor een hogere efficiëntie van het opladen via zonne-energie.

Figuur 15
