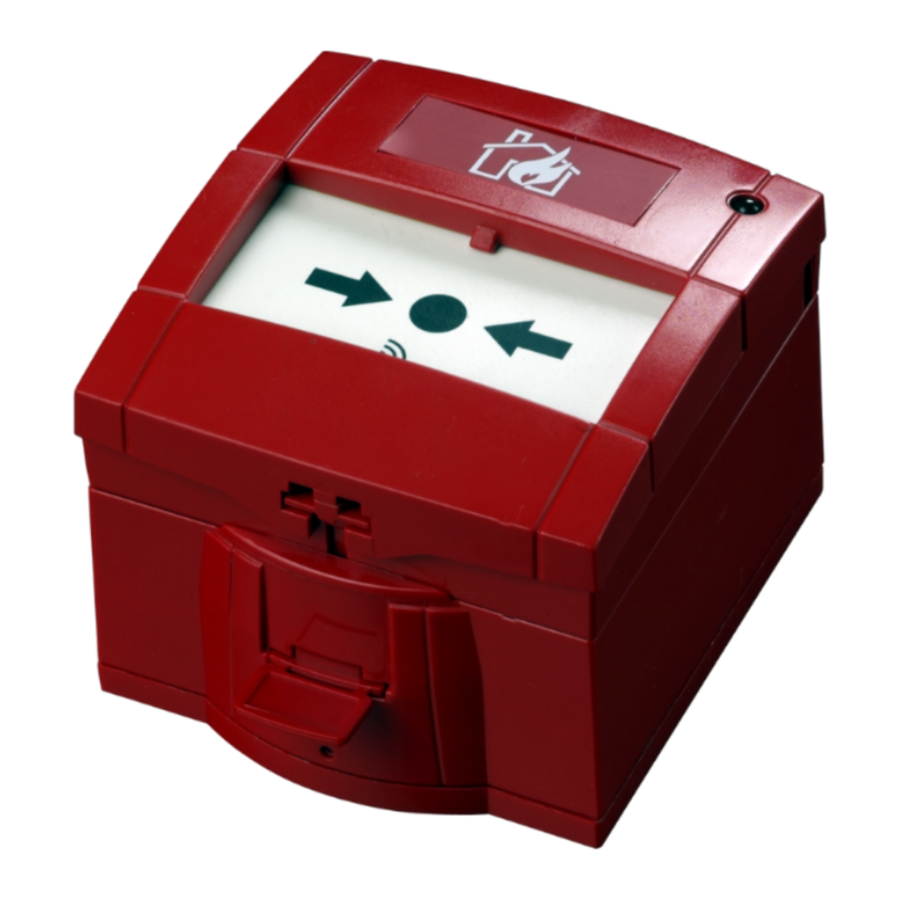

Apollo XPander, XPA-MC-14101-APO Installatiehandleiding

Installatie van het product

Zorg ervoor dat alle meldpunten worden geplaatst in overeenstemming met de survey- en ontwerpdetails. Alle meldpunten moeten aan de oppervlakte worden gemonteerd.

Draai de bevestigingsschroef los om de montageplaat te verwijderen (zie figuur 1).

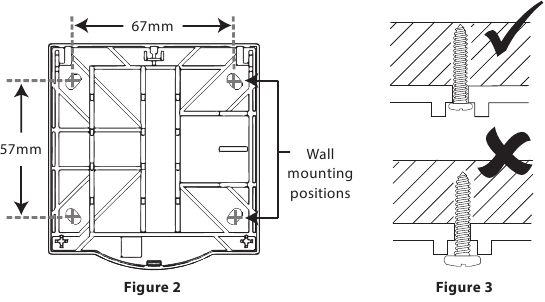

Bevestig de montageplaat met behulp van geschikte bevestigingsmiddelen en sluitingen. Er moeten minimaal 2 montagegaten worden gebruikt (zie figuur 2).
Verzonken schroeven moeten worden gebruikt om de mogelijkheid van schade aan de interne componenten te voorkomen (zie figuur 3).

Let bij het plaatsen/vervangen van batterijen op de juiste polariteit en gebruik alleen de gespecificeerde batterijen.

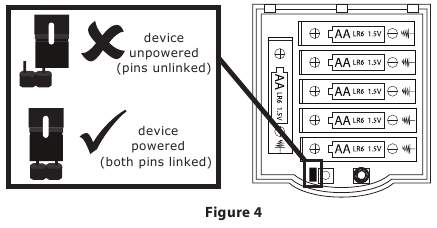

Sluit de stroomjumper aan over de PIN-header. (Zie figuur 4).

Raadpleeg de inbedrijfstellingshandleiding voor details over de aanmeldingsprocedure.
Let er bij het opnieuw monteren van het apparaat op dat u eerst de scharnierende verbinding aan de bovenrand van het apparaat opmerkt voordat u het apparaat sluit. Vergrendel ten slotte het meldpunt in de montageplaat door de bevestigingsschroef vast te draaien.

XPERT-kaartadressering

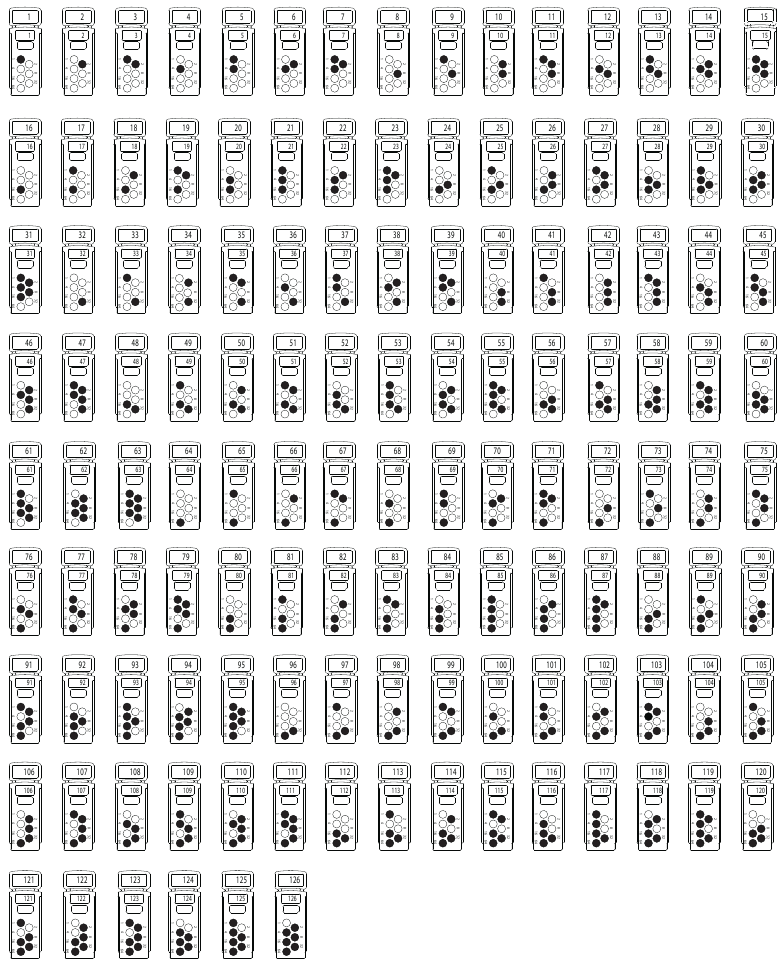

Selecteer het gewenste adres en verwijder de stippen die in het zwart zijn aangegeven. Verwijder stippen met een kleine schroevendraaier.
OPMERKING: zorg ervoor dat het juiste adres is ingesteld voordat u de kaart plaatst.

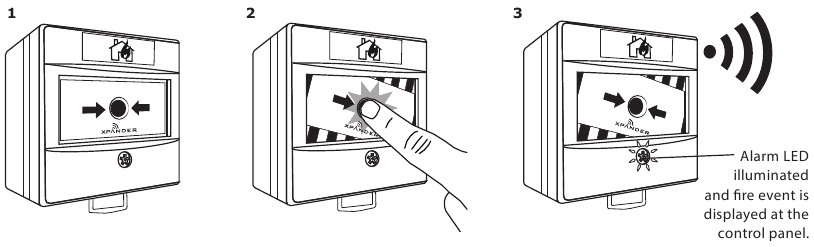

Apparaatactivering

Apparaat resetten

XPert-kaart verwijderen

1.
   Dit proces zal ertoe leiden dat het apparaat in een alarmtoestand komt.
   Zorg ervoor dat het apparaat is uitgeschakeld in het systeem voordat u verdergaat.

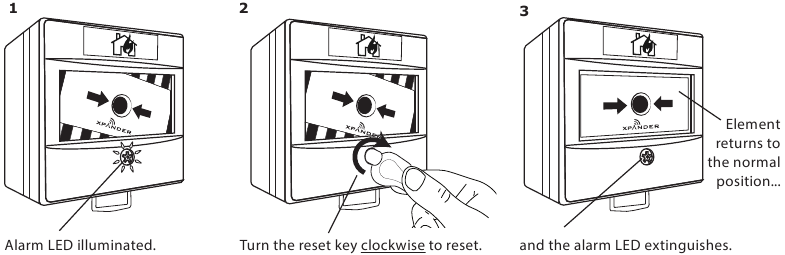

2. Draai tegelijkertijd de reset-sleutel tegen de klok in...
   Terwijl u de head-unit naar beneden duwt om deze los te maken van de draadloze module.

3. Druk op de borgclip van de connector...
   terwijl u de molex-verbinding voorzichtig loskoppelt.
   Opmerking: trek niet aan de draden.

4. Verwijder de twee schroeven om de montagebeugel los te maken.

5. Ontgrendel tegelijkertijd het vergrendelingsmechanisme...
   terwijl u de XPert-kaart voorzichtig naar beneden trekt om deze uit het apparaat te verwijderen.

6. Plaats de montagebeugel opnieuw met behulp van beide schroeven.

7. Sluit de molex-verbinding opnieuw aan.

8. Schuif ten slotte de head-unit terug in de positie.
   Opmerking: de XPert-kaart moet nu correct worden geadresseerd en opnieuw worden geplaatst voor een correcte werking van het apparaat.


Specificatie

Bedrijfstemperatuur	-10 tot 55°C
Opslagtemperatuur	5 tot 30°C
Vochtigheid	Tot 95% niet-condenserend
Voeding	6x AA Alkaline (Panasonic LR6AD Powerline / Varta 4006 Industrial)
Het plaatsen van een onjuist batterijtype maakt de productcertificering ongeldig en kan leiden tot slechte prestaties.
IP-classificatie	IP24
Werkfrequentie	868 MHz
Uitgangszender	Automatisch aanpassen 0 - 14 dBm
vermogen	(0 - 25 mW)
Afmetingen (b) x (h) x (d)	90 x 98 x 72.5 mm
Gewicht	0.35 kg
Locatie	Type A: Voor gebruik binnenshuis
Protocol	X5
Programmeren	PP2289 XPander EPG

Download handleiding
