Alienware AW2523HF Handleiding

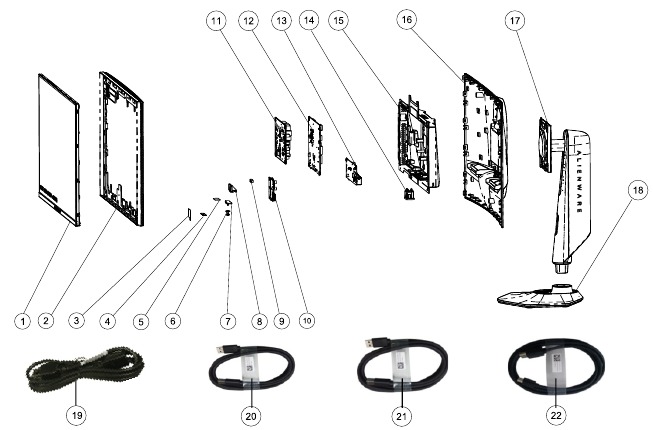

Explosietekening met lijst van onderdelen

OPMERKING: Neem voor vervanging van het netsnoer, de connectiviteitskabel en de externe voeding (indien van toepassing) contact op met Dell:

1. Ga naar https://www.dell.com/support.
2. Controleer uw land of regio in het vervolgkeuzemenu Kies een land/regio rechtsonder op de pagina.
3. Klik op Contact met ons naast de vervolgkeuzelijst met landen.
4. Selecteer de juiste service- of supportlink op basis van uw behoefte.
5. Kies de methode om contact op te nemen met Dell die voor u het handigst is.

Bedradingsschema

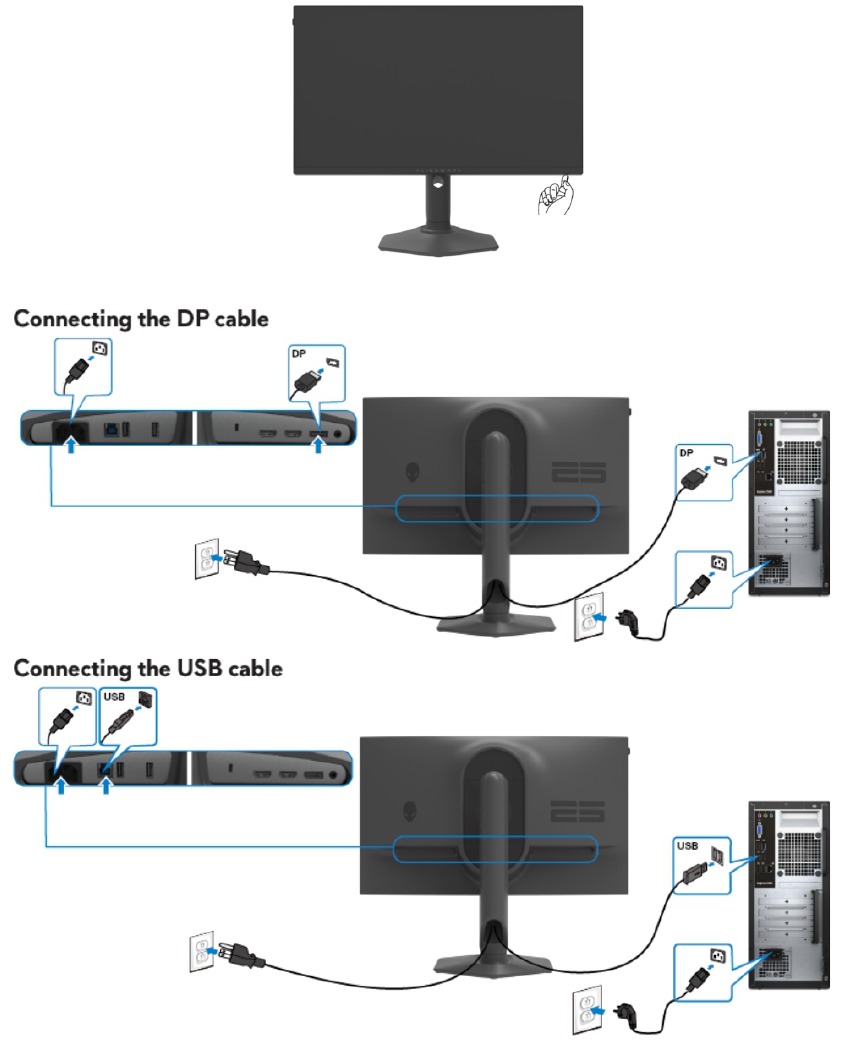

Stroomkabel/connectiviteitskabel aansluiten en loskoppelen

Om de stroomkabel/connectiviteitskabel te vervangen, schakelt u de stroom uit voordat u de kabel loskoppelt en opnieuw aansluit.

Procedures voor demontage en montage

OPMERKING:
Deze "Procedures voor demontage en montage" zijn alleen voor EMEA, niet voor andere regio's. Let op: Dell acht de garantie ongeldig als er demontage wordt uitgevoerd op de monitoren.

Benodigd gereedschap:
Vermeld het type en de grootte van het gereedschap dat doorgaans kan worden gebruikt om het product te demonteren tot een punt waarop componenten
en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.

Omschrijving van het gereedschap:

• Schroevendraaier (kruiskop) #1
• Schroevendraaier (kruiskop) #2
• Zakmes
• Soldeerbout en absorber

Procedures voor demontage:

Verwijder de voet van de monitorstandaard:

1. Plaats de monitor op een zachte doek of kussen.
2. Houd de ontgrendelingsknop van de standaard ingedrukt.
3. Til de standaard omhoog en weg van de monitor.


Gebruik een kruiskopschroevendraaier om vier schroeven te verwijderen om de mechanismen te ontgrendelen.
(Schroefmaat nr. 1~4=M4x10; Koppel=10~11kgfxcm)

Plaats uw vingers tussen de achterkant en de middelste rand op de hoeken van de bovenkant van de monitor om de achterkant los te maken, gebruik vervolgens één hand om de middelste rand in te drukken en de andere hand om de achterkant voorzichtig omhoog te trekken in de volgorde van de pijlen voor het ontgrendelen van mechanismen van de achterkant.

Verwijder de achterkant en scheur vervolgens 1 stuks aluminiumfolie af om de EDP-connector bloot te leggen, koppel vervolgens de voedingskabel en de joystickkabel los van de connectoren van de printplaat. Scheur 1 stuks afschermende mylar af, koppel vervolgens de paneellampconnector los en maak vervolgens de kabel los van de haken.

Koppel de EDP-kabel los van de paneelconnector en koppel vervolgens twee USB-kabels los van de connector van de printplaat. Gebruik een kruiskopschroevendraaier om één schroef te verwijderen om de USB-subprintplaateenheid te ontgrendelen en maak vervolgens de USB-subprintplaateenheid los. (Schroefmaat nr. 1=M3x6, Koppel=4 ± 0,5kgfxcm)

Gebruik een kruiskopschroevendraaier om 1 stuks schroef te verwijderen om de joystickprintplaat met het middenframe te ontgrendelen, maak vervolgens de sleutelkabel los door 2 stuks tapes af te scheuren en maak vervolgens de joystickprintplaat los van de haken van het middenframe. (Schroefmaat nr. 1= M3x6, Koppel=2~2,5kgfxcm)

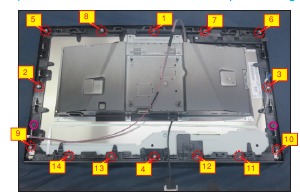

Gebruik een kruiskopschroevendraaier om 14 stuks schroeven te verwijderen om de middelste rand met de paneelmodule te ontgrendelen en scheur vervolgens 2 stuks afschermende mylartape af om de twee schroefgaten van het middenframe bloot te leggen. (Schroefmaat nr. 1~14= M3x5, Koppel=3~4kgfxcm)

Gebruik een kruiskopschroevendraaier om 4 stuks schroeven te verwijderen om de beugel met de (schroefmaat nr. 1~4= M3x2.6, Koppel=3~4kgfxcm)

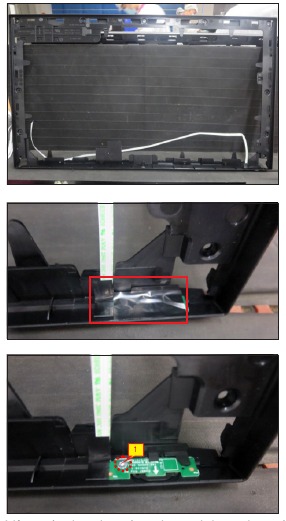

Scheur 2 stuks tapes af aan de achterkant van de stroomtoets kabel, til vervolgens de middelste rand omhoog en verwijder de middelste rand.

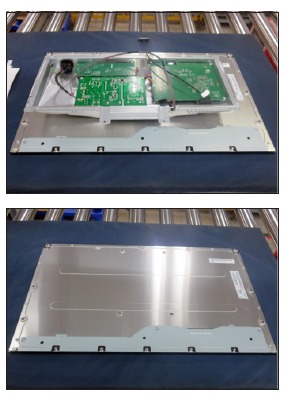

Plaats het middenframe in een bevestigingsarmatuur, scheur vervolgens de mylartape af en gebruik vervolgens een schroevendraaier om 1 stuks schroef te verwijderen om de voedingstoetsprintplaat met de middelste rand te ontgrendelen. (Schroefmaat nr. 1= M2x2.4, Koppel=0,8±0,2kgfxcm)

Til de beugelchassismodule omhoog en plaats de beugelchassismodule op een beschermend kussen.

Til de beugelchassis beugelchassismodule omhoog op een beschermend kussen.

Gebruik een kruiskopschroevendraaier om 10 stuks schroeven te verwijderen om de voeding, de interfacekaart en de USB-hoofdkaart met de beugel te ontgrendelen, en laat vervolgens de EDP-kabel en de paneellampkabel los van de haken van de beugelchassismodule.(Schroefmaat nr. 1=M4x8, Koppel=6 ± 0,5kgfxcm; Schroefmaat nr. 2~10=M3x7.5, Koppel=6 0,5kgfxcm)

Verwijder de printplaten voorzichtig uit de chassismodule en vervolgens de kabels.

Montageprocedures:

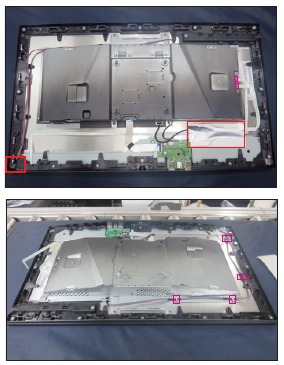

Plaats een beugelchassisbasis op een beschermend kussen en plak vervolgens 3 stuks siliconenfolie op de juiste posities zoals de onderstaande afbeelding laat zien, en monteer vervolgens 1 stuks AC-aansluiting met de beugel.

Neem 1 stuks voedingsprintplaat en sluit vervolgens de AC-draad aan op de connector van de voedingsprintplaat, draai vervolgens een voedingsprintplaat om en plaats deze in het beugelchassis.

Neem 1 stuks interfacekaart, sluit 1 stuks EDP-kabel, 1 stuks paneellampkabel en 1 stuks USB-verbindingskabel aan op de connectoren van de interfacekaart, sluit vervolgens de kabel van de voedingsprintplaat aan op de interfacekaart, draai vervolgens om en plaats deze in de beugel.

Neem 1 stuks USB-hoofdprintplaat, sluit vervolgens de USB-verbindingskabel aan op de connector van de USB-hoofdprintplaat en plaats vervolgens de printplaat in de beugel.

Gebruik een kruiskopschroevendraaier om 10 stuks schroeven vast te draaien om de voeding, de interfacekaart en de USB-hoofdkaart met de beugel te vergrendelen en plaats vervolgens de EDP-kabel en de paneellampkabel in de haken van de beugelchassismodule. (Schroefmaat nr. 1=M4x8, Koppel=6 ± 0,5kgfxcm; Schroefmaat nr. 2~10=M3x7.5, Koppel=6±0,5kgfxcm)

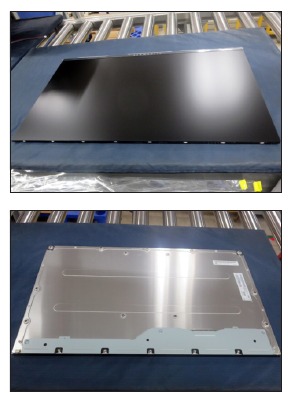

Voorbereiding van het paneel: Haal 1 stuks paneelmodule uit de doos, verwijder de beschermfolie door de tapes af te scheuren en onderzoek vervolgens het paneeloppervlak volgens de inspectiecriteria. Draai het paneel om zodat het scherm naar beneden is gericht voor latere montage.

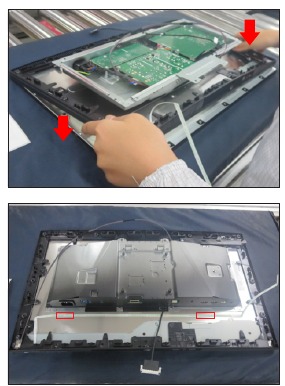

Verplaats en plaats de beugelchassismodule op de achterkant van de paneelmodule.

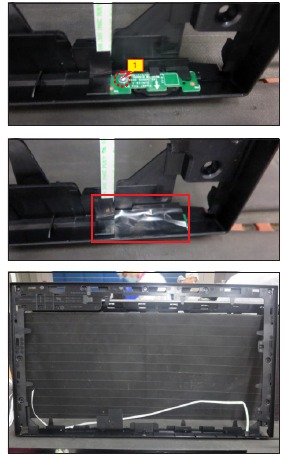

Neem 1 stuks voedingstoetsprintplaat met sleutelkabel en 1 stuks middenframe en plaats vervolgens de voedingstoetsprintplaat op de specifieke positie van het middenframe. Plaats de eenheid in een armatuur, gebruik een kruiskopschroevendraaier om 1 stuks schroef vast te draaien om de voedingstoetsprintplaat met het middenframe te vergrendelen en bedek vervolgens de voedingstoetsprintplaat met 1 stuks zwarte mylartape. (Schroefmaat nr. 1= M2x2.4, Koppel=0,8±0,2kgfxcm)

Monteer het middenframe met de paneelmodule. Scheur 2 stuks tapepapier af aan de achterkant van de voedings sleutelkabel en bevestig vervolgens de voedingstoets kabel aan de achterkant van het paneel met tapes aan de achterkant van de kabel.

Gebruik een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om de beugel met de (schroefmaat nr. 1~4= M3x2.6, Koppel=3~4kgfxcm)

Gebruik een kruiskopschroevendraaier om 14 stuks schroeven vast te draaien om de middelste rand met de paneelmodule te vergrendelen en plak vervolgens 2 stuks afschermende mylartape om de twee schroefgaten van het middenframe te bedekken. (Schroefmaat nr. 1~14= M3x5, Koppel=3~4kgfxcm)

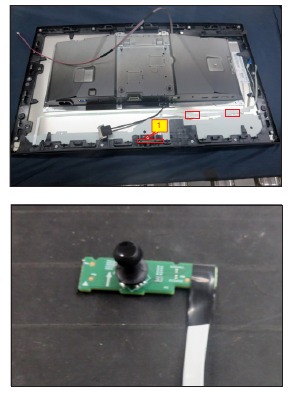

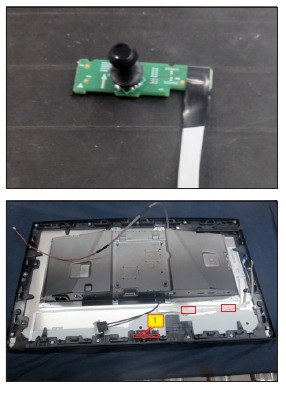

Neem 1 stuks joystickprintplaat en 1 stuks dop en monteer de dop met de joysticktoets en plaats vervolgens de joystickprintplaateenheid in de haken van het middenframe. Gebruik een kruiskopschroevendraaier om 1 stuks schroef vast te draaien om de joystickprintplaat met het middenframe te vergrendelen en scheur vervolgens 2 stuks tapepapier af aan de achterkant van de sleutelkabel en bevestig vervolgens de kabel aan de achterkant van het paneel. (Schroefmaat nr. 1= M3x6, Koppel=2~2,5kgfxcm)

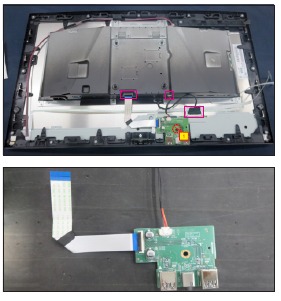

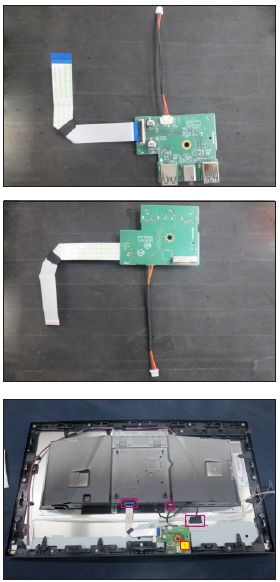

Neem 1 stuks USB-subprintplaat, 1 stuks verbindingskabel en 1 stuks FFC-kabel. Sluit de twee kabels aan op de connectoren van de USB-subprintplaat, plak 1 stuks geleidend schuim op de achterkant van de USB-subprintplaat en plaats vervolgens de USB-subprintplaat in de haken van het middenframe. Gebruik een kruiskopschroevendraaier om 1 stuks schroef vast te draaien om de USB-subprintplaat met het middenframe te vergrendelen. Sluit de USB-subkabel aan op de USB-hoofdprintplaat en sluit vervolgens de EDP-kabel aan op de paneelconnector. (Schroefmaat nr. 1=M3x6, Koppel=4 ± 0,5kgfxcm)

Plaats de paneellampkabel in de haken van het middenframe, steek vervolgens de kabel in de connector van het paneel en bedek vervolgens de paneellampkabel met 1 stuks afschermende mylartape.

Sluit de voedingstoets kabel en de joystickkabel aan op de connectoren van de printplaat en plak vervolgens 1 stuks aluminiumfolie op de specifieke positie om de kabels en EDP-connectoren te bevestigen.

Neem 1 stuks achterkant dicht bij de paneeleenheid, plaats vervolgens de achterkant omlaag en duw de achterkant aan voor het aangrijpen van de mechanismen.

Gebruik een kruiskopschroevendraaier om 4 stuks schroeven vast te draaien om de achterkant met de gemonteerde eenheid te vergrendelen. (Schroefmaat nr. 1~4=M4x10; Koppel=9 ± 0,5kgfxcm)

Neem een standaardvoet dicht bij de monitor. Plaats de twee lipjes aan de bovenkant van de standaard in de groeven aan de achterkant van de monitor en laat vervolgens de standaard zakken, zodat het montagegebied van de monitor op de standaard vastklikt.

Til de monitor omhoog om de opening tussen de voorste rand en de paneelmodule te controleren en lever vervolgens stroom en een videosignaal aan de monitor voor een functionaliteitscontrole.

Instructies voor probleemoplossing

Volg de veiligheidsinstructies voordat u begint met de procedures in dit gedeelte.

Zelftest
Uw monitor is voorzien van een zelftestfunctie waarmee u kunt controleren of de monitor goed functioneert. Als uw monitor en computer correct zijn aangesloten, maar het scherm van de monitor blijft donker, voert u de zelftest van de monitor uit door de volgende stappen uit te voeren:

1. Schakel zowel uw computer als de monitor uit.
2. Koppel de videokabel los van de achterkant van de computer. Om een correcte werking van de zelftest te garanderen, verwijdert u alle digitale en analoge kabels van de achterkant van de computer.
3. Schakel de monitor in.

Het zwevende dialoogvenster moet op het scherm verschijnen (tegen een zwarte achtergrond), als de monitor geen videosignaal kan detecteren en correct werkt. In de zelftestmodus blijft de aan/uit-led wit. Afhankelijk van de geselecteerde invoer, scrollt een van de onderstaande dialoogvensters continu over het scherm.

4. Dit vak verschijnt ook tijdens een normale werking van het systeem als de videokabel is losgekoppeld of beschadigd.
5. Schakel uw monitor uit en sluit de videokabel weer aan. Schakel vervolgens zowel uw computer als de monitor in.

Als het scherm van uw monitor leeg blijft nadat u de vorige procedure hebt gebruikt, controleer dan uw videocontroller en computer, omdat uw monitor correct functioneert.

Ingebouwde diagnostiek
Uw monitor beschikt over een ingebouwd diagnoseprogramma waarmee u kunt bepalen of de schermafwijking die u ervaart een inherent probleem van uw monitor is, of van uw computer en grafische kaart.

De ingebouwde diagnose uitvoeren:

1. Zorg ervoor dat het scherm schoon is (geen stofdeeltjes op het oppervlak van het scherm).
2. Gebruik de joystick om in het OSD-menu te navigeren en selecteer Others > Self- Diagnostic (Overige > Zelftest).
3. Druk op de joystickknop om de diagnostiek te starten. Er wordt een grijs scherm weergegeven.
4. Kijk of het scherm defecten of afwijkingen vertoont.
5. Schakel de joystick nogmaals om tot er een rood scherm wordt weergegeven.
6. Kijk of het scherm defecten of afwijkingen vertoont.
7. Herhaal stap 5 en 6 totdat het scherm groene, blauwe, zwarte en witte kleuren weergeeft. Noteer eventuele afwijkingen of defecten.

Als u geen afwijkingen op het scherm vaststelt bij gebruik van het ingebouwde diagnoseprogramma, functioneert de monitor correct. Controleer de grafische kaart en de computer. De test is voltooid wanneer er een tekstscherm wordt weergegeven. Om af te sluiten, schakelt u de joystickbediening nogmaals.

AMD FreeSync uitschakelen
De AW2523HF-monitor heeft FreeSync standaard ingeschakeld. Schakel FreeSync in of uit via AMD Software Adrenalin Edition. Zodra FreeSync aan de AMD-softwarezijde is uitgeschakeld, wordt FreeSync ook op de monitor uitgeschakeld.

Veelvoorkomende problemen
De volgende tabel bevat algemene informatie over veelvoorkomende monitorproblemen die u kunt tegenkomen en de mogelijke oplossingen:

Productspecifieke problemen

Universele seriële bus (USB) -specifieke problemen

Belangrijke veiligheidsmededeling

Productaankondiging:
Dit product is gecertificeerd om te voldoen aan de RoHS-richtlijn en de definitie van loodvrij geproduceerd. Het gebruik van goedgekeurde kritieke componenten wordt alleen aanbevolen wanneer defecte onderdelen moeten worden vervangen. De verkoper aanvaardt geen enkele aansprakelijkheid, expliciet of impliciet, die voortvloeit uit ongeoorloofde wijziging van het ontwerp of vervanging van niet-RoHS-onderdelen. Serviceproviders aanvaarden alle aansprakelijkheid.

Gekwalificeerde repareerbaarheid:
Correcte service en reparatie zijn belangrijk voor de veilige en betrouwbare werking van alle serieproducten. De serviceproviders die door de verkoper worden aanbevolen, moeten op de hoogte zijn van de mededelingen in deze servicehandleiding om het risico op persoonlijk letsel te minimaliseren bij het uitvoeren van serviceprocedures. Bovendien kan de mogelijke onjuiste reparatiemethode de apparatuur of producten beschadigen. Het wordt aanbevolen dat servicemonteurs over reparatiekennis, ervaring en passende producttraining per nieuw model beschikken voordat ze de serviceprocedures uitvoeren.

LET OP:
Om elektrische schokken te voorkomen, moeten de producten worden aangesloten op een goedgekeurd netsnoer en moet u de hoofdschakelaar uitschakelen telkens voordat u het netsnoer verwijdert.

Om te voorkomen dat het product in contact komt met water of wordt blootgesteld aan een omgeving met een extreem hoge luchtvochtigheid.

Om de voortdurende betrouwbaarheid van dit product te waarborgen, gebruikt u alleen de originele onderdelen die door de fabrikant zijn gespecificeerd.

Om te zorgen voor een veilig reparatiegedrag, plaatst u het vervangen onderdeel op de componentenzijde van de PWBA, niet op de soldeerzijde.

Om er zeker van te zijn dat u een juiste schroevendraaier gebruikt, volgt u het koppel en de kracht die in de montage- en demontageprocedures worden vermeld om schroeven los te draaien.

Gebruik loodvrij soldeer om de onderdelen goed te monteren.

Het smeltpunt van loodvrij soldeer vereist een temperatuur van 220 °C.
