Mountfield SP185 Li Kit handleiding

TECHNISCHE GEGEVENS

[1]	TECHNISCHE GEGEVENS		CP1 480 Li 48 Series
[2]	Nominaal vermogen*	W	1300 ÷ 1500
[3]	Max. werktoerental motor *	min-1	2900
[4]	MAX. voedingsspanning	V / DC	48
[5]	NOMINALE voedingsspanning	V / DC	43,2
[6]	Gewicht machine *	kg	23 ÷ 29
[7]	Snijbreedte	cm	46
[8]	Code snijmiddel		81004460/0 81004346/3
9 10	Geluidsdrukniveau Meetonzekerheid	dB(A) dB(A)	82,4 3,0
[11] [10]	Gemeten geluidsvermogensniveau Meetonzekerheid	dB(A) dB(A)	94,36 0,99
[12]	Gegarandeerd geluidsvermogensniveau	dB(A)	95
[13] [10]	Trillingsniveau Meetonzekerheid	m/s2 m/s2	< 2,5 1,5

ACCESSOIRES

[14]	ACCESSOIRES

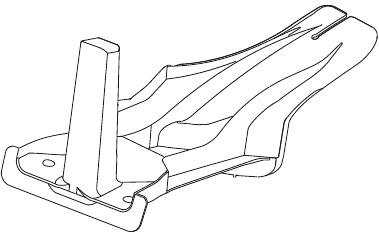

[15]	Mulching kit	✓

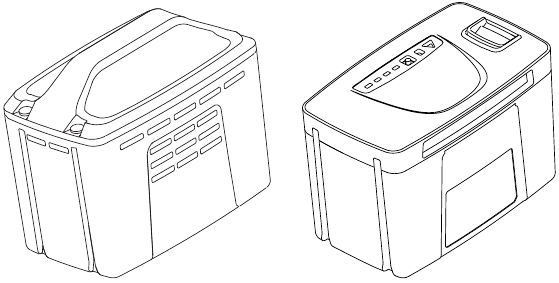

[16]	Accu, model	BT 720 Li 48 BT 520 Li 48 BT 740 Li 48 BT 540 Li 48 BT 750 Li 48 BT 550 Li 48 BT 775 Li 48

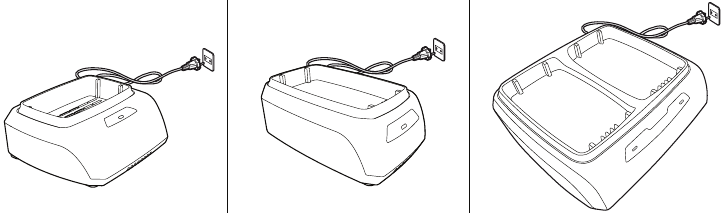

[17]	Acculader, model	CG 500 Li 48 CG 700 Li 48 CGF 500 Li 48 CGF 700 Li 48 CGD 500 Li 48 CGD 700 Li 48

* Raadpleeg de gegevens op het identificatielabel van de machine voor het exacte cijfer.

ALGEMENE INFORMATIE

LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOOR U DE MACHINE GEBRUIKT.

Bewaar hem goed voor toekomstig gebruik.

DE HANDLEIDING LEZEN

Sommige paragrafen in de handleiding bevatten belangrijke informatie over veiligheid en bediening en worden op deze manier benadrukt:

OPMERKING OF BELANGRIJK
deze geven details of verdere informatie over wat al is aangegeven, en zijn bedoeld om schade aan de machine te voorkomen.

Dit symbool duidt op gevaar. Het niet opvolgen van de waarschuwing kan leiden tot mogelijk persoonlijk letsel en/of letsel aan derden en/of schade.

Wanneer er wordt verwezen naar een positie op de machine "voorkant", "achterkant", "linker" of "rechter" kant, verwijst dit naar de werkpositie van de bediener.

REFERENTIES

Afbeeldingen
De afbeeldingen in deze gebruiksaanwijzing zijn genummerd 1, 2, 3, enz.
De in de afbeeldingen aangegeven componenten worden geïdentificeerd met de letters A, B, C, enzovoort.
Verwijzing naar component C in afbeelding 2 wordt aangegeven met de bewoording: "Zie afb. 2.C" of simpelweg "(Fig. 2.C)".
De figuren worden slechts als richtlijn gegeven. De werkelijke stukken kunnen afwijken van die in dit document.

VEILIGHEIDSVOORSCHRIFTEN

OPLEIDING

Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Leer hoe u de motor snel kunt stoppen. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot brand en/of ernstig letsel.

• Laat kinderen of personen die niet bekend zijn met deze instructies de machine nooit gebruiken. Plaatselijke wetten kunnen een minimumleeftijd voor gebruikers vaststellen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Gebruik de machine nooit als de gebruiker moe of onwel is, of medicijnen, drugs, alcohol of andere middelen heeft gebruikt die zijn reflexen kunnen vertragen en zijn beoordelingsvermogen aantasten.
• Laat kinderen of andere passagiers niet op de machine meerijden.
• Houd er rekening mee dat de bestuurder of gebruiker verantwoordelijk is voor ongevallen of onverwachte gebeurtenissen die andere mensen of hun eigendommen overkomen. Het is de verantwoordelijkheid van de gebruiker om het potentiële risico van het gebied waar de werkzaamheden worden uitgevoerd in te schatten en alle nodige voorzorgsmaatregelen te nemen om zijn eigen veiligheid en die van anderen te waarborgen, vooral op hellingen of ruwe, gladde en onstabiele ondergrond.
• Als de machine wordt verkocht of uitgeleend aan anderen, zorg er dan voor dat de bediener de gebruikersinstructies in deze handleiding leest.

VOORBEREIDENDE PROCEDURES

Persoonlijke beschermingsmiddelen (PBM)

• Draag altijd geschikte werkkleding, slijtvast veiligheidsschoeisel met antislipzolen en een lange broek. Gebruik de machine niet op blote voeten of met open sandalen. Draag gehoorbescherming.
• Het gebruik van gehoorbescherming kan het vermogen verminderen om waarschuwingen (schreeuwen of alarmen) te horen. Wees voorzichtig met wat er om u heen gebeurt in de werkruimte.
• Draag beschermende handschoenen wanneer uw handen gevaar lopen.
• Draag nooit sjaals, shirts, kettingen, armbanden, loshangende kleding, veters of stropdassen of andere hangende of wapperende accessoires die vast kunnen komen te zitten in de machine of in objecten of materialen in de werkruimte.
• Bind je haar vast als het lang is.

Werkgebied/Machine

• Inspecteer het hele werkgebied grondig en verwijder alles wat door de machine kan worden weggeslingerd of de snijmiddelen/roterende onderdelen kan beschadigen (stenen, takken, ijzerdraad, botten, enz.).

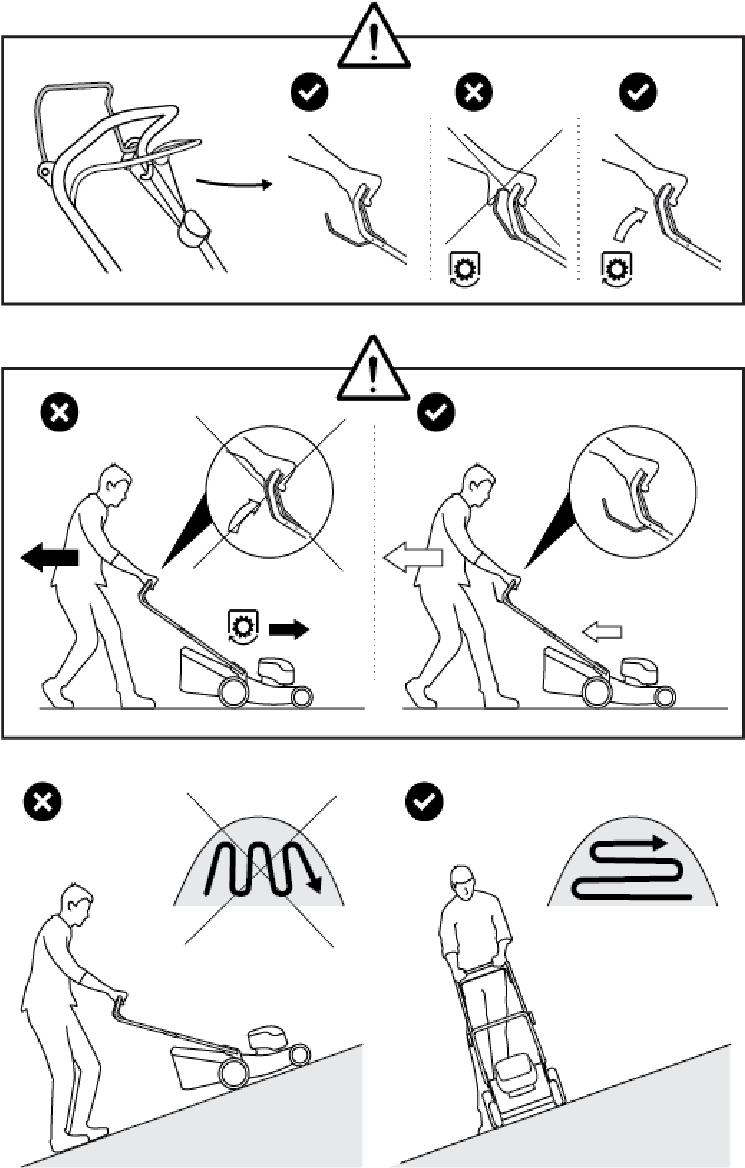

TIJDENS HET GEBRUIK

Werkgebied

• Gebruik de machine niet in omgevingen met explosiegevaar, in de buurt van ontvlambare vloeistoffen, gassen of poeders. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Werk alleen bij daglicht of met goede kunstmatige verlichting bij goede zichtomstandigheden.
• Houd personen, kinderen en dieren uit de buurt van het werkgebied. Kinderen moeten onder toezicht staan van een andere volwassene.
• Vermijd werken met nat gras, in de regen en wanneer er een risico is op onweer, vooral bliksem.
• Stel de machine niet bloot aan regen of natte omgevingen. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
• Let goed op oneffen terrein (heuvels, kuilen), hellingen, verborgen gevaren en obstakels die het zicht kunnen beperken.
• Wees zeer voorzichtig in de buurt van ravijnen, greppels of oevers. De machine kan kantelen als een wiel over de rand glijdt of als de grond het begeeft.
• Maai altijd dwars op een helling en nooit op en neer, en wees zeer voorzichtig bij het veranderen van richting, zorg ervoor dat u stevig staat en dat de wielen geen obstakels (zoals stenen, takken, wortels, enz.) raken die ervoor kunnen zorgen dat de machine zijwaarts glijdt of dat u de controle erover verliest.
• Let op het verkeer bij het gebruik van de machine in de buurt van de weg.

Gedrag

• Wees voorzichtig bij het achteruitrijden of achteruit bewegen. Kijk achter u om er zeker van te zijn dat er geen obstakels zijn voor en tijdens het achteruitrijden.
• Ren nooit, loop altijd.
• Laat de grasmaaier u niet meetrekken.
• Houd altijd handen en voeten uit de buurt van de snijmiddelen, bij het starten en bij het gebruik van de machine.
• Let op: de snijmiddelen blijven nog enkele seconden draaien nadat ze zijn uitgeschakeld of nadat u de motor hebt uitgeschakeld.
• Blijf uit de buurt van de uitwerpopening.

Als er iets breekt of er zich een ongeval voordoet tijdens het maaien, zet dan onmiddellijk de motor uit en verplaats de machine om verdere schade te voorkomen; als er een ongeval gebeurt met letsel of als derden gewond raken, voer dan onmiddellijk de eerste hulp uit die het meest geschikt is voor de situatie en neem contact op met de medische autoriteiten voor de noodzakelijke gezondheidszorg. Verwijder zorgvuldig alle resten die schade of letsel kunnen veroorzaken aan personen of dieren als ze worden genegeerd.

Gebruiksbeperkingen

• Gebruik de machine nooit met beschadigde, ontbrekende of onjuist gemonteerde beschermkappen (grasopvangzak, zijuitworpbeschermers, achteruitworpbeschermers).
• Gebruik de machine niet als de hulpstukken/gereedschappen niet in hun zitting zijn geïnstalleerd.
• Schakel de veiligheidssystemen/microschakelaars nooit uit, deactiveer, verwijder of manipuleer ze.
• Overbelast de machine niet en gebruik geen kleine machine voor zware werkzaamheden; als u de juiste machine gebruikt, vermindert u het risico op gevaren en verbetert u de kwaliteit van uw werk.

ONDERHOUD, OPSLAG

Zorg voor regelmatig onderhoud en correcte opslag om de veiligheid en hoge prestaties van de machine te behouden.

Onderhoud

• Gebruik de machine nooit met versleten of beschadigde onderdelen. Defecte of versleten onderdelen moeten altijd worden vervangen en nooit worden gerepareerd.
• Wees voorzichtig bij het afstellen van de machine om te voorkomen dat de vingers bekneld raken tussen bewegende delen van de snijmiddelen en vaste delen van de machine.

De geluids- en trillingsniveaus die in deze instructies worden weergegeven, zijn de maximale niveaus voor het gebruik van de machine. Het gebruik van een onevenwichtig snijelement, de overmatige bewegingssnelheid of het ontbreken van onderhoud hebben een aanzienlijke invloed op de geluidsemissies en trillingen. Daarom is het noodzakelijk om preventieve maatregelen te nemen om mogelijke schade als gevolg van hoge geluidsniveaus en stress door trillingen te voorkomen; Onderhoud de machine goed, draag gehoorbescherming en neem pauzes tijdens het werken.

Opslag

• Om brandrisico's te verminderen, laat u geen containers met vuil in een kamer staan.

ACCU / ACCULADER

De volgende veiligheidsinstructies zijn een aanvulling op de veiligheidseisen in de specifieke handleiding van de accu en acculader die bij deze machine is geleverd.

• Gebruik alleen acculaders die door de fabrikant worden aanbevolen om accu's op te laden. Een ongeschikte acculader kan elektrische schokken, oververhitting of lekkage van corrosieve vloeistof uit de accu veroorzaken.
• Gebruik alleen accu's die specifiek zijn ontworpen voor uw elektrisch gereedschap. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Zorg ervoor dat de machine is uitgeschakeld voordat u de accu plaatst. Het plaatsen van een accu in een machine die is ingeschakeld, kan brand veroorzaken.
• Houd alle ongebruikte accu's uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, omdat contact hiermee kortsluiting kan veroorzaken. Kortsluiting tussen accucontacten kan leiden tot explosie of brand.
• Gebruik de acculader niet op plaatsen waar ontvlambare dampen of stoffen aanwezig zijn of op gemakkelijk ontvlambare oppervlakken zoals papier, stof, enz. Tijdens het opladen wordt de acculader heet en kan brand veroorzaken.
• Zorg er bij het vervoeren van accu's voor dat de contacten nooit met elkaar in contact komen en gebruik nooit metalen containers om ze te vervoeren.

KENNISMAKING MET DE MACHINE

BESCHRIJVING VAN DE MACHINE EN HET BEOOGDE GEBRUIK

Deze machine is een door een voetganger bediende grasmaaier.
De machine bestaat in wezen uit een motor die een snijmiddel aandrijft dat is ingesloten in een behuizing, voorzien van wielen en een handgreep.

De bediener kan de machine bedienen en de belangrijkste bedieningselementen gebruiken, waarbij hij altijd achter de handgreep blijft op een veilige afstand van het roterende snijmiddel. Als de bediener de machine verlaat, stoppen de motor en het snijmiddel binnen enkele seconden.

Beoogd gebruik

Deze machine is ontworpen en gebouwd om gras te maaien (en op te vangen) in tuinen en grasvelden, met een hoogte overeenkomstig het maaivermogen, aangedreven door een bediener die erachter loopt.

Over het algemeen kan deze machine:

1. Het gras maaien en opvangen in de grasopvangzak.
2. Het gras maaien en via de achterkant op de grond uitwerpen.
3. Het gras maaien en zijdelings op de grond uitwerpen (indien beschikbaar).
4. Het gras maaien, hakken en op de grond uitwerpen (mulcheffect - indien beschikbaar).

Het gebruik van speciale hulpstukken die door de fabrikant als originele uitrusting worden geleverd of die afzonderlijk kunnen worden aangeschaft, maakt het mogelijk om dit werk in verschillende bedrijfsmodi uit te voeren, zoals geïllustreerd in deze handleiding of de instructies die bij de afzonderlijke hulpstukken worden geleverd.

Oneigenlijk gebruik

Elk ander gebruik dat niet in overeenstemming is met de bovengenoemde toepassingen kan gevaarlijk zijn en personen schaden en/of zaken beschadigen.

Voorbeelden van oneigenlijk gebruik zijn, maar zijn niet beperkt tot:

• Kinderen, dieren of andere passagiers op de machine laten rijden, omdat ze eraf kunnen vallen en zichzelf kunnen verwonden of het veilig rijden door de bediener in gevaar kunnen brengen.
• Zich door de machine laten vervoeren.
• De machine gebruiken om ladingen te slepen of te duwen.
• Het snijmiddel gebruiken op andere oppervlakken dan gras.
• De machine gebruiken voor het verzamelen van bladeren of afval.
• De machine gebruiken om heggen te snoeien, of voor het snijden van andere vegetatie dan gras.
• Gebruik van de machine door meer dan één persoon.

Oneigenlijk gebruik van de machine maakt de garantie ongeldig, ontslaat de fabrikant van alle aansprakelijkheden, en de gebruiker is bijgevolg aansprakelijk voor alle schade of letsel aan zichzelf of anderen.

Gebruikerstypes

Deze machine is bedoeld voor gebruik door consumenten, d.w.z. niet-professionele bedieners.
Het is uitsluitend bedoeld voor "doe-het-zelf" gebruik.

De machine mag uitsluitend door één bediener worden gebruikt.

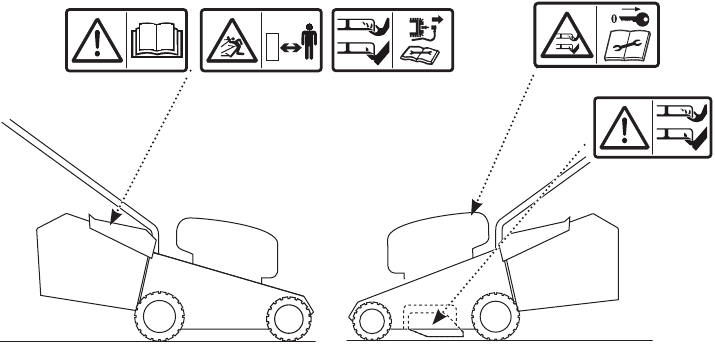

VEILIGHEIDSAANDUIDINGEN

De machine is voorzien van diverse symbolen

(Afb. 2).

Hun functie is om de bediener te herinneren aan de juiste gedragslijn voor gebruik, met de nodige zorg en voorzichtigheid. Betekenis van de symbolen:

Lees de instructies voordat u de machine bedient.

Risico op weggeslingerde voorwerpen. Houd alle personen uit de buurt van het werkgebied tijdens het werken.

Alleen voor grasmaaiers met thermische motor.

Alleen voor elektrische grasmaaiers met netvoeding.

Alleen voor elektrische grasmaaiers met netvoeding.

Snijgevaar. Snijmiddel in beweging. Steek geen handen of voeten in de behuizing van het snijmiddel.

Wees voorzichtig bij het gebruik van het scherpe snijmiddel. Plaats geen handen of voeten in de buurt van of onder de opening van het snijmiddel. Het snijmiddel blijft draaien, zelfs nadat de motor is uitgeschakeld. Verwijder de veiligheidssleutel (deactiveringsapparaat) voordat u onderhoud uitvoert.

Beschadigde of onleesbare stickers moeten worden vervangen. Bestel vervangende stickers bij een erkend servicecentrum.

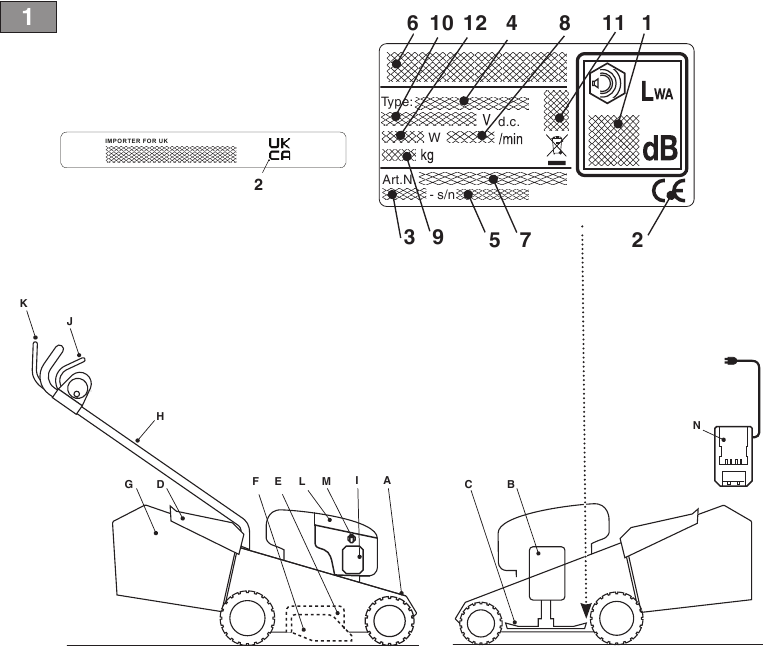

IDENTIFICATIELABEL

Het identificatielabel bevat de volgende gegevens

(Afb.1).

1. Geluidsvermogensniveau.
2. Conformiteitsmarkering.
3. Jaar van fabricage.
4. Type machine.
5. Serienummer.
6. Naam en adres van de fabrikant.
7. Artikelcode.
8. Max. motorbedrijfsnelheid.
9. Gewicht in kg.
10. Vermogensspanning en -frequentie.
11. Elektrische beschermingsgraad.
12. Nominaal vermogen.

Noteer de identificatiegegevens van de machine in de daarvoor bestemde ruimte op het etiket op de achterkant van de omslag.

Vermeld de informatie op het productidentificatielabel wanneer u contact opneemt met een erkend servicecentrum.

Het voorbeeld van de conformiteitsverklaring is te vinden op de laatste pagina's van de handleiding.

BELANGRIJKSTE ONDERDELEN

De machine is samengesteld uit een reeks hoofdcomponenten die de volgende functies hebben

(Afb. 1.0):

1. Chassis: dit is de behuizing die het roterende snijmiddel bevat.
2. De motor: drijft zowel het snijmiddel als de wielaandrijving aan (indien beschikbaar).
3. Snijmiddel: het element dat is ontworpen om het gras te maaien.
4. Achterste uitwerpafscherming: dit is een veiligheidsvoorziening die voorkomt dat objecten die door het snijmiddel worden verzameld, uit de machine worden geslingerd.
5. Zijdelingse uitwerpafscherming (indien beschikbaar): dit is een veiligheidsvoorziening die voorkomt dat objecten die door het snijmiddel worden verzameld, uit de machine worden geslingerd.
6. Zijdelingse uitwerppijp (indien beschikbaar): naast het zijdelings op de grond uitwerpen van het gras, vormt deze ook een veiligheidselement dat voorkomt dat objecten die door het snijmiddel worden verzameld, uit de machine worden geslingerd.
7. Grasvanger: naast het opvangen van het gemaaide gras, vormt de grasvanger ook een veiligheidselement dat voorkomt dat objecten die door het snijmiddel worden verzameld, uit de machine worden geslingerd.
8. Handgreep: dit is de werkplek van de bediener. Het is lang genoeg om ervoor te zorgen dat de bediener tijdens het werken op een veilige afstand van het roterende snijmiddel blijft.
9. Accu (indien deze niet bij de machine wordt geleverd, zie hoofdstuk "Hulpstukken op aanvraag"): levert de energie voor het starten van de motor; de specificaties en gebruiksregels worden beschreven in een specifieke handleiding.
10. Hefboom aanwezigheid bediener: deze hefboom maakt het mogelijk om het snijmiddel en de aandrijving te bedienen. De motor stopt automatisch wanneer de hefboom wordt losgelaten.
11. Aandrijvingshendel (indien beschikbaar): deze hendel schakelt de aandrijving naar de wielen in en zorgt ervoor dat de machine vooruit kan bewegen.
12. Klep voor toegang tot het accucompartiment
13. Veiligheidssleutel (deactiveringsapparaat): De sleutel activeert / deactiveert het elektrische circuit van de machine.
14. Acculader (indien deze niet bij de machine wordt geleverd, zie hoofdstuk "Hulpstukken op aanvraag"): apparaat dat wordt gebruikt om de accu op te laden.

Neem de aanwijzingen en veiligheidsvoorschriften in het hoofdstuk "VEILIGHEIDSVOORSCHRIFTEN" strikt in acht.

MONTAGE

Bepaalde onderdelen van de machine zijn niet in de fabriek geïnstalleerd en moeten na het uitpakken worden gemonteerd volgens de onderstaande instructies.

Het uitpakken en voltooien van de montage moet worden uitgevoerd op een vlakke en stabiele ondergrond, met voldoende ruimte voor het hanteren van de machine en de verpakking.. Gebruik de machine niet voordat alle aanwijzingen in het hoofdstuk "MONTAGE" zijn uitgevoerd.

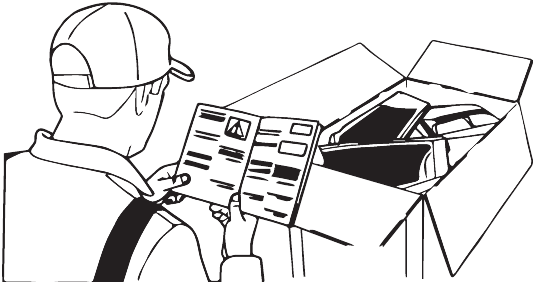

UITPAKKEN

(AFB. 3)

1. Open de verpakking voorzichtig en let erop dat u geen onderdelen verliest.
2. Raadpleeg de documentatie in de doos, inclusief deze instructies.
3. Verwijder alle niet-gemonteerde onderdelen uit de doos.
4. Voer de doos en verpakking af in overeenstemming met de lokale voorschriften.

Zorg er voor de montage voor dat de veiligheidssleutel niet in de behuizing is gestoken.

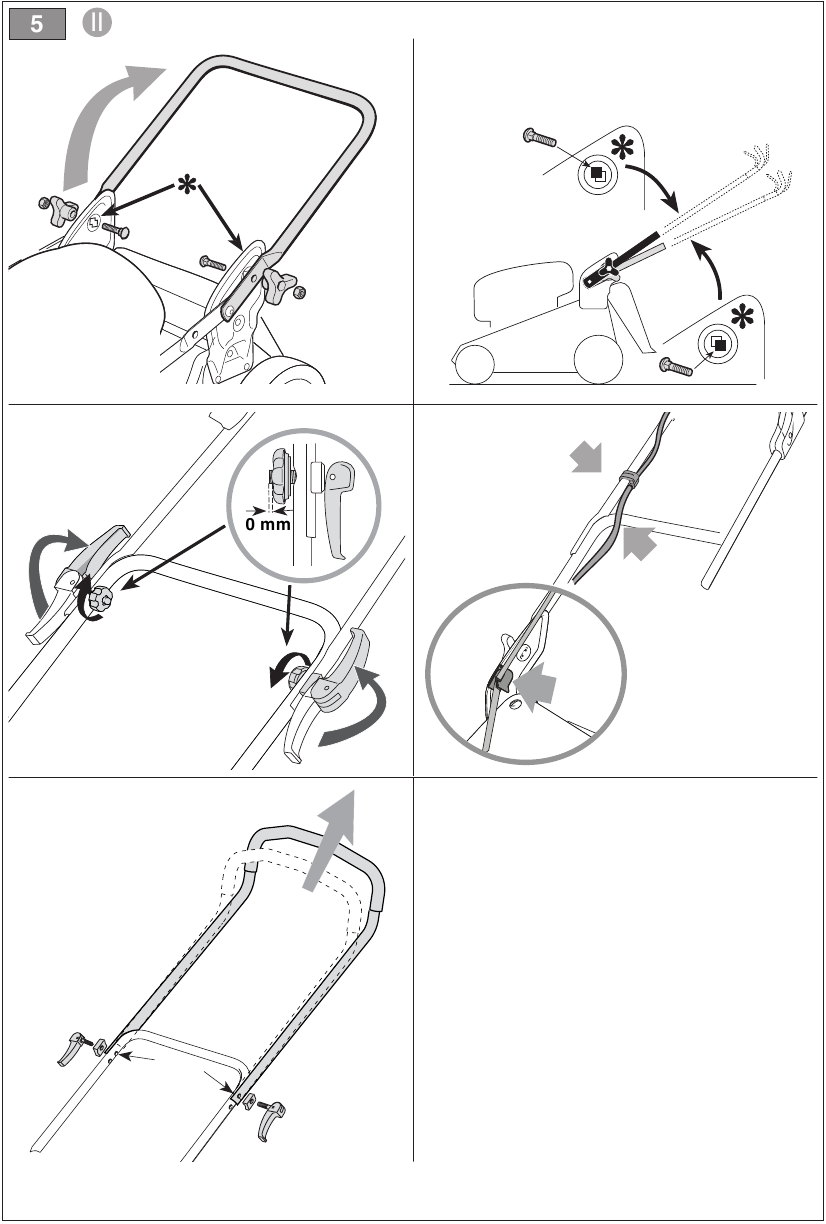

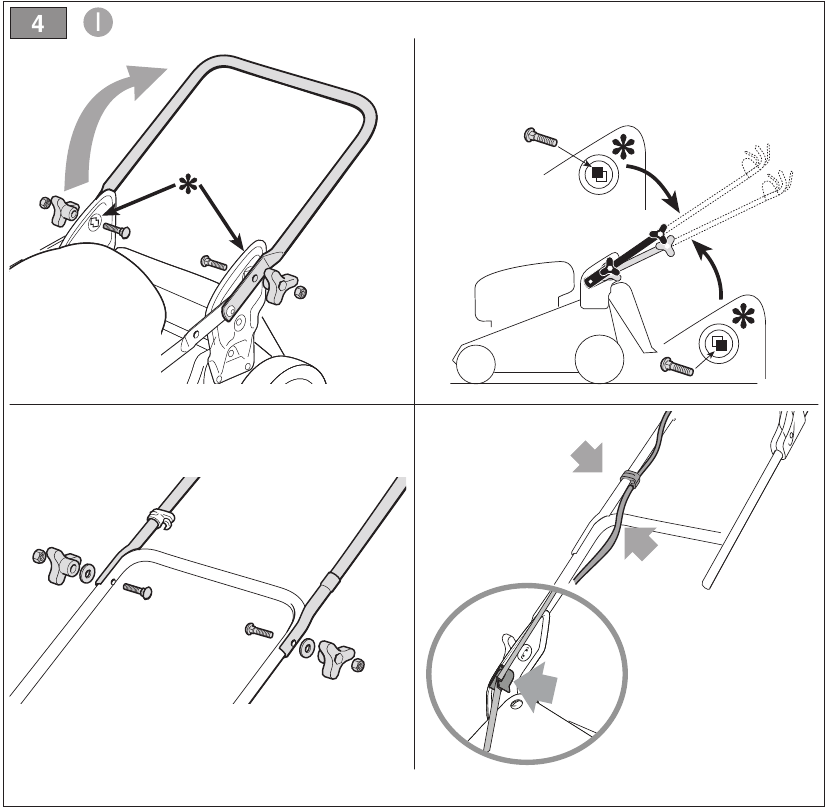

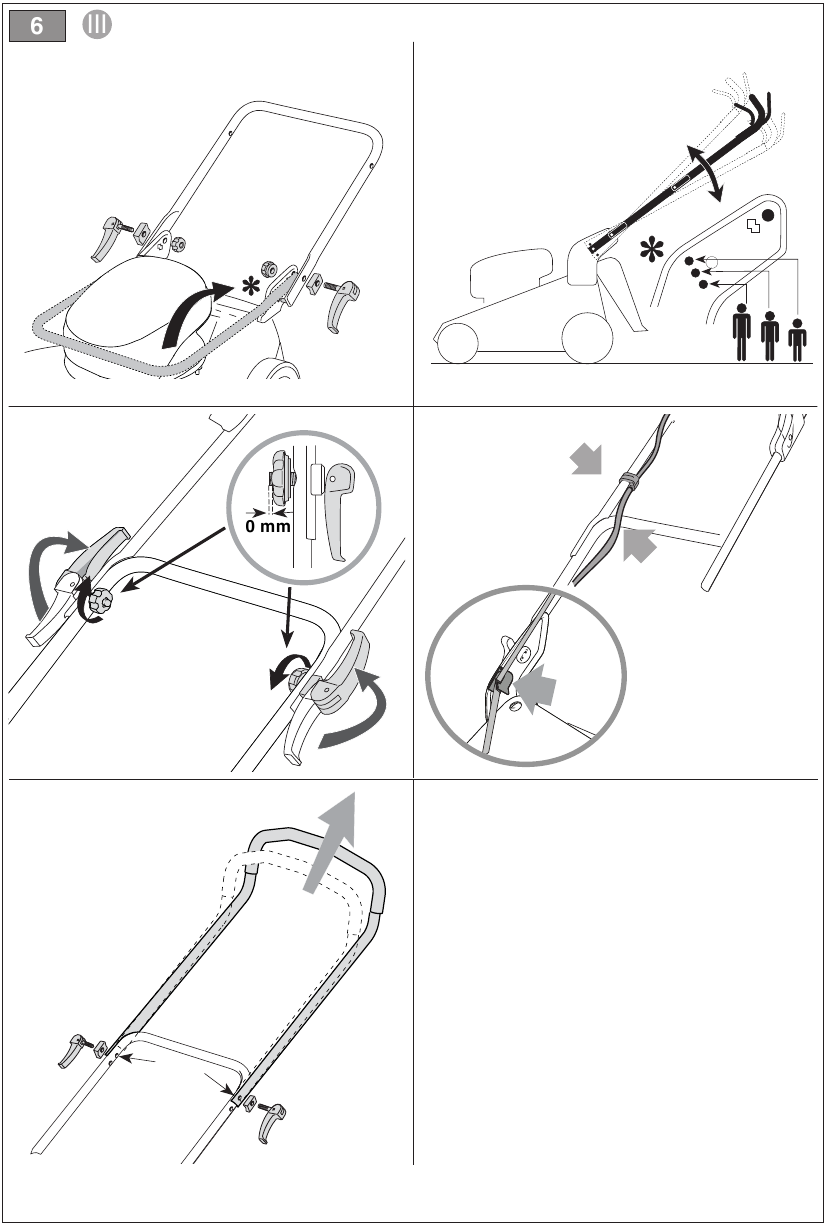

MONTAGE VAN DE HANDGREEP

Monteer de handgreep volgens de aanwijzingen in (Afb. 4), (Afb. 5), (Afb. 6):

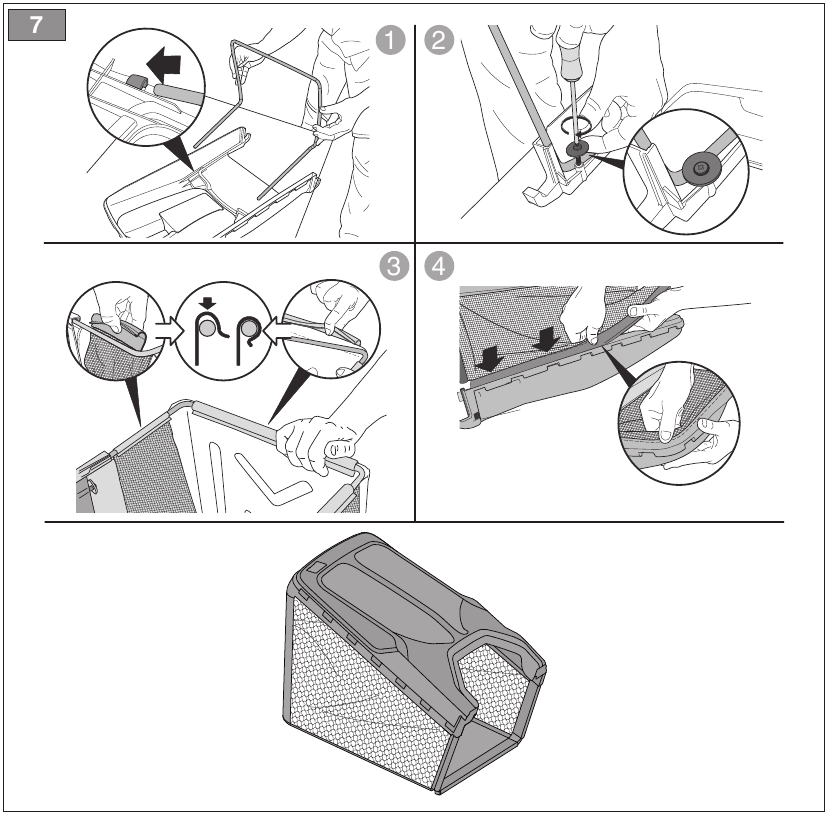

MONTAGE VAN DE GRASVANGER

Monteer de grasvanger zoals afgebeeld in (Afb. 7).

BEDIENINGSELEMENTEN

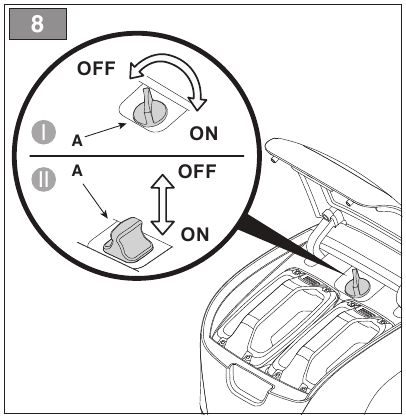

VEILIGHEIDSSLEUTEL (DEACTIVERINGSAPPARAAT)

De sleutel (Fig.8.A) in het batterijcompartiment schakelt het elektrische circuit van de machine in/uit. Door de sleutel te verwijderen, wordt het elektrische circuit volledig gedeactiveerd om ongecontroleerd gebruik van de machine te voorkomen.

Verwijder de veiligheidssleutel wanneer de machine niet wordt gebruikt of onbeheerd wordt achtergelaten.

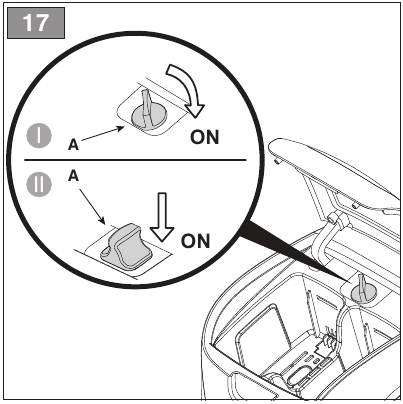

Draai de sleutel, indien nodig voor bepaalde modellen, naar de "ON"-stand om het elektrische circuit van de machine te activeren om het opstarten te activeren.
Door de sleutel naar "OFF" te draaien, wordt het elektrische circuit van de machine volledig gedeactiveerd om ongecontroleerd gebruik van de machine te voorkomen.

HANDGREEP

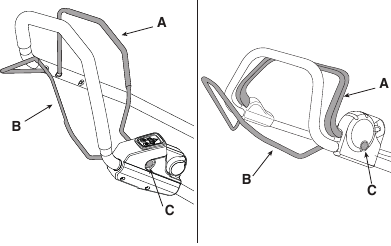

Hendel aanwezigheid gebruiker

De hendel aanwezigheid gebruiker (Fig.9.A) activeert de snijmiddelen.
Deze bevindt zich voor de handgreep.
Druk op de veiligheidsknop (Fig.9.C) en breng de hendel naar de handgreep om de snijmiddelen te starten. Wanneer de hendel wordt losgelaten, stopt de motor automatisch en worden alle functies uitgeschakeld.

FIG.9

OPMERKING
De inschakeling van de snijmiddelen is alleen mogelijk door op de gele knop aan de rechterkant van de handgreep te drukken en de hendel aanwezigheid gebruiker naar de handgreep te brengen.

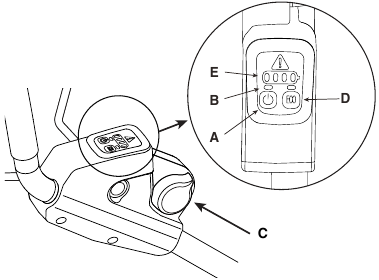

Aan/uit-knop

FIG.12

De aan/uit-knop (Fig.12.A) wordt gebruikt voor:

		Machine opstarten. Door op de knop (Fig.10.A) te drukken, gaat de LED (Fig.10.B) branden en is de machine klaar voor gebruik. OPMERKING De machine kan alleen worden ingeschakeld als de hendel aanwezigheid gebruiker en de aandrijfhendel zijn losgelaten. OPMERKING Als de machine niet wordt bediend, schakelt de LED na 15 seconden uit en moet de bovengenoemde handeling opnieuw worden uitgevoerd.
		Inschakelen snijmiddelen. OPMERKING De inschakeling van de snijmiddelen is alleen mogelijk door de hendel aanwezigheid gebruiker op de handgreep in te drukken. Zie "Opstarten".
		Uitschakelen snijmiddelen. Laat, terwijl de snijmiddelen zijn ingeschakeld, de hendel aanwezigheid gebruiker (Fig.10.A) los; de snijmiddelen stoppen, terwijl de machine ingeschakeld blijft.

FIG.10

Aandrijfhendel AAN

De motor moet altijd worden gestart met de aandrijving uitgeschakeld.

Dit schakelt de wielaandrijving in en zorgt ervoor dat de machine vooruit kan bewegen.
Deze bevindt zich achter de handgreep.

Aandrijving ingeschakeld.

De grasmaaier wordt vooruit aangedreven als de hendel tegen de handgreep wordt getrokken (Fig.9.A). De grasmaaier stopt met vooruit bewegen wanneer de hendel wordt losgelaten.

Vermijd het achteruit bewegen van de machine wanneer de aandrijving AAN staat.

Voor bepaalde modellen kan de voorwaartse snelheid worden aangepast met de keuzeknop aan de rechterkant van de handgreep (Fig.10.C).

U kunt 6 verschillende snelheden selecteren.

1.
   Maximale snelheid (ongeveer 5 km/u).
2.
   Minimale snelheid (ongeveer 2,5 km/u).

OPMERKING
De laatst geselecteerde snelheid blijft ingesteld, zelfs nadat de machine is uitgeschakeld.

"ECO"-knop

Met de "ECO" (ECO)-modus kunt u energie besparen tijdens het maaien van het gras, waardoor de levensduur van de batterij wordt geoptimaliseerd. Druk op de knop (Fig.10.D) om de "Eco" (Eco)-modus in of uit te schakelen. Deze modus wordt automatisch gedeactiveerd wanneer de hendels aanwezigheid gebruiker worden losgelaten.

OPMERKING
Het wordt niet aanbevolen om de "ECO" (ECO)-functie te gebruiken in omstandigheden met zwaar gras (maaien van dicht, hoog, vochtig gras).

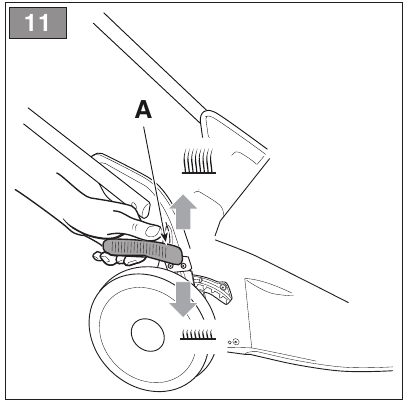

MAAIHOOGTE-INSTELLING

Verlaag of verhoog het chassis om het gras op verschillende hoogtes te maaien.

Voer deze handeling uit wanneer de snijmiddelen stilstaan.

De maaihoogte wordt ingesteld met behulp van de daarvoor bestemde hendel (Fig.11.A) die het chassis omhoog of omlaag brengt naar de gewenste positie.

DE MACHINE GEBRUIKEN

Raadpleeg de specifieke handleiding voor instructies over de batterijen.

VOORBEREIDENDE PROCEDURES

Zorg ervoor dat de veiligheidssleutel niet in de sleuf zit. Plaats de machine op een stabiele, horizontale positie op de grond.

De batterij controleren

Voordat u de machine voor het eerst na aankoop gebruikt, laadt u de batterij volledig op volgens de instructies in het batterijboekje.
Controleer vóór elk gebruik van de machine de laadstatus van de batterij volgens de instructies in het batterijboekje.

De machine voorbereiden voordat u begint met werken

LET OP
Deze machine kan op verschillende manieren worden gebruikt om gazons te maaien.

1. Voorbereiding voor het maaien en opvangen van gras in de grasvanger:

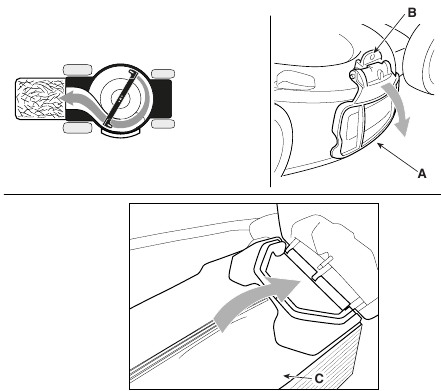

   1. Voor modellen met zijuitworp: zorg ervoor dat de beschermkap (Fig. 12.A) is neergelaten en vergrendeld door de veiligheidshendel (Fig. 12.B).
   2. Plaats de grasvanger (Fig.12.C).

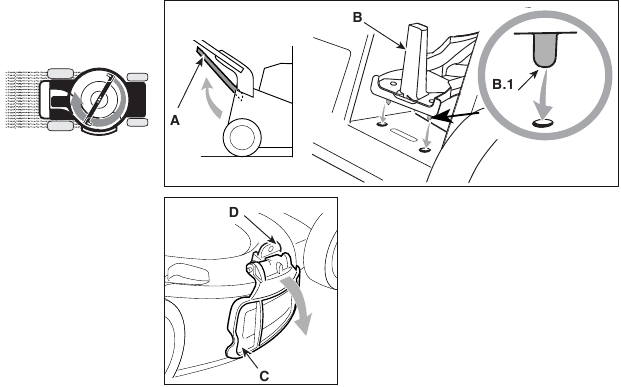

2. Voorbereiding voor het maaien en achteruitwerpen van gras op de grond:

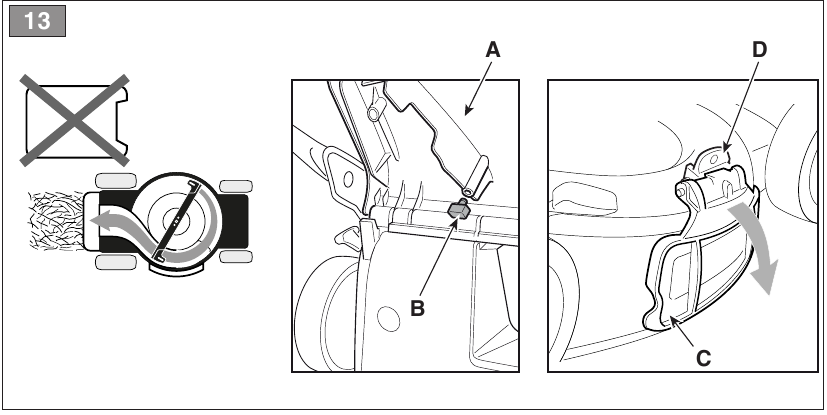

   1. Til de beschermkap voor achteruitworp omhoog (Fig.13.A) en plaats de pen (Fig.13.B).

   2. Voor modellen met zijuitworpoptie: zorg ervoor dat de beschermkap (Fig. 13.C) is neergelaten en vergrendeld door de veiligheidshendel (Fig. 13.D). Om de pen te verwijderen: zie Fig.13.A/B.
3. Voorbereiding voor grasmaaien en hakken (mulchfunctie):
   Til de beschermkap voor achteruitworp omhoog (Fig.14.A) en plaats de vulplug (Fig.14.B) in de uitwerpopening, waarbij u deze enigszins naar rechts gekanteld houdt; zet hem vervolgens vast door de twee pennen (Fig.14.B.1) in de daarvoor bestemde gaten te steken, totdat de vergrendeling klikt.
   Voor modellen met zijuitworpoptie: zorg ervoor dat de beschermkap voor zijuitworp (Fig. 14.C) is neergelaten en vergrendeld door de veiligheidshendel (Fig. 14.D).

   FIG.14

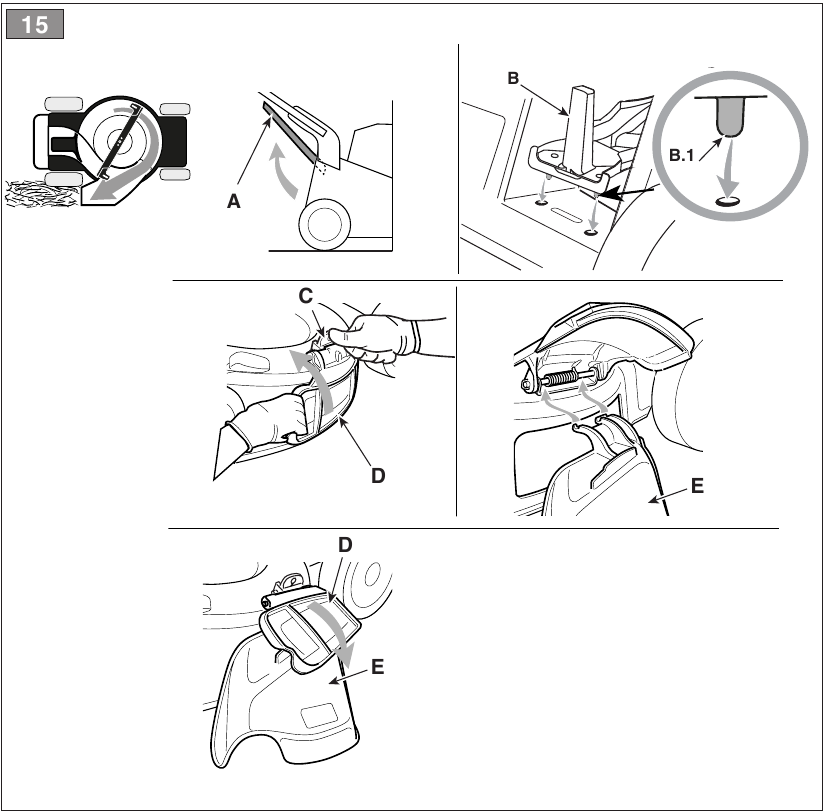

4. Voorbereiding voor het maaien en zijwaarts uitwerpen van gras op de grond:
   1. Til de beschermkap voor achteruitworp omhoog (Fig.15.A) en plaats de vulplug (Fig.15.B) in de uitwerpopening, waarbij u deze enigszins naar rechts gekanteld houdt; zet hem vervolgens vast door de twee pennen (Fig.15.B.1) in de daarvoor bestemde gaten te steken, totdat de vergrendeling klikt.
   2. Duw de veiligheidshendel iets in (Fig.15.C) en til de beschermkap voor zijuitworp op (Fig.15.D).
   3. Plaats de zijuitwerppijp (Fig.15.E).
   4. Sluit de beschermkap voor zijuitworp (Fig.15.D) om de zijuitwerppijp te vergrendelen (Fig.15.E).
      Om de zijuitwerppijp te verwijderen:
   5. Duw de veiligheidshendel iets in (Fig.15.C) en til de beschermkap voor zijuitworp op (Fig.15.D).
   6. Maak de zijuitwerppijp los (Fig.15.E).

VEILIGHEIDSCONTROLES

Voer altijd de veiligheidscontroles uit vóór gebruik.

Veiligheidscontrole vóór elk gebruik

• Controleer de integriteit en de correcte montage van alle onderdelen van de machine;
• zorg ervoor dat alle bevestigingsmiddelen correct zijn vastgedraaid;
• houd alle oppervlakken van de machine schoon en droog.

Bedrijfstest van de machine

Actie	Resultaat
Start de machine en schakel de snijmiddelen in (par. Opstarten). Laat de aanwezigheidshendel van de bediener los (Fig.21 A).	De snijmiddelen moeten bewegen. De hendel moet automatisch en snel terugkeren naar de neutrale positie, de motor moet uitschakelen en de snijmiddelen moeten binnen enkele seconden stoppen.
Start de machine (par. Opstarten) en bedien de aandrijfhendel (par. Maaihoogte aanpassen). Ontkoppel de aandrijfhendel.	De wielen moeten de machine vooruit bewegen. De wielen moeten stoppen en de machine stopt met vooruit bewegen.
Testrit	Geen abnormale trillingen. Geen abnormaal geluid.

Als een van de resultaten niet overeenkomt met de indicaties in de tabellen, gebruik de machine dan niet! Neem contact op met een erkend servicecentrum om hem te laten controleren en indien nodig te laten repareren.

OPSTARTEN

LET OP
Start de machine op een vlakke ondergrond zonder obstakels of hoog gras.

1. Open de klep voor toegang tot het batterijcompartiment (Fig.16.A).

2. Plaats de batterijen correct in hun compartimenten (Fig. 7.2.3.A) en druk ze naar beneden tot het einde en totdat u hoort dat ze stevig op hun plaats klikken, zodat het elektrische contact is verzekerd.
3. Steek de veiligheidssleutel tot het einde erin (Fig.17.A). Draai de sleutel indien nodig in de "ON"-stand.

4. Sluit de klep weer volledig.
5. Voor modellen die een aan/uit-knop nodig hebben om te starten, gebruikt u de aan/uit-knop (fig. 18.A). De LED blijft 15 seconden branden.

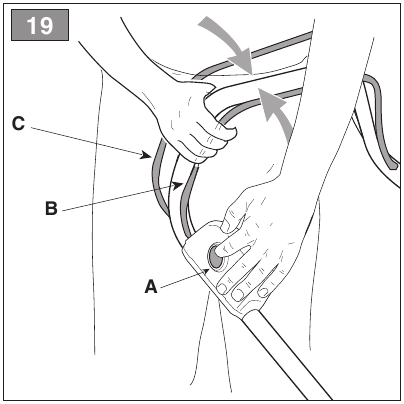

6. Schakel de snijmiddelen in door eerst op de veiligheidsknop (Fig.19.A) te drukken en vervolgens op de aanwezigheidshendel van de bediener (Fig.19.B).

7. Om de tractie in te schakelen, drukt u op de hendel achter de handgreep (Fig.19.C).

WERKING

Houd tijdens het werken altijd een veilige afstand tot de snijmiddelen, gegeven door de lengte van de handgreep.

Het batterijvermogen (en dus het gazonoppervlak dat voor het opladen moet worden gemaaid) is afhankelijk van vele factoren, beschreven in (par. BATTERIJ).
Tijdens gebruik wordt de laadstatus van de batterijen weergegeven (resterend laadpercentage) (Fig.10.E).

Als de motor stopt omdat hij oververhit is geraakt tijdens het maaien, moet u ongeveer 5 minuten wachten voordat u hem opnieuw start.

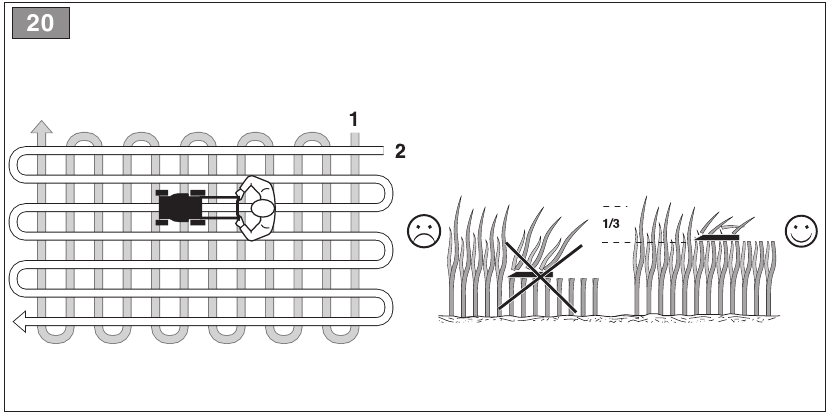

Gras maaien

1. Begin vooruit te bewegen en het grasgebied te maaien.
2. Pas de snelheid en de maaihoogte aan (par. Maaihoogte aanpassen) aan de gazonomstandigheden (grashoogte, dichtheid en vochtigheid) en de hoeveelheid te maaien gras.
   Voor tractiemodellen (par. Handgreep): Het wordt aanbevolen om maaien op hellingen met een hellingshoek van meer dan 15° te vermijden.
3. Het uiterlijk van het gazon zal verbeteren als u afwisselend in beide richtingen op dezelfde hoogte maait (Fig.20).


Voor zijuitworp: het wordt aanbevolen om een pad te volgen om te voorkomen dat het gemaaide gras wordt uitgeworpen vanaf het deel van het gazon dat nog moet worden gemaaid.

Voor mulchen of achteruitwerpen van gras:

• Vermijd altijd het verwijderen van een grote hoeveelheid gras. Maai nooit meer dan een derde van de totale grashoogte per enkele doorgang (Fig.20).
• Houd het chassis schoon (par. REINIGING).

De grasvanger legen

Voor grasvanger met inhoudsindicator:

De grasvanger verwijderen en legen:

1. Wacht tot de snijmiddelen stoppen;
2. Verwijder de grasvanger (Fig.25.A).

   FIG.25

DE MACHINE STOPPEN

Om de machine te stoppen:

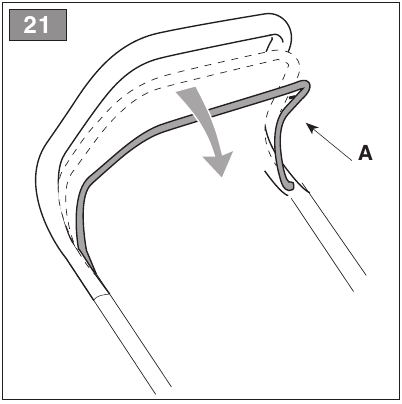

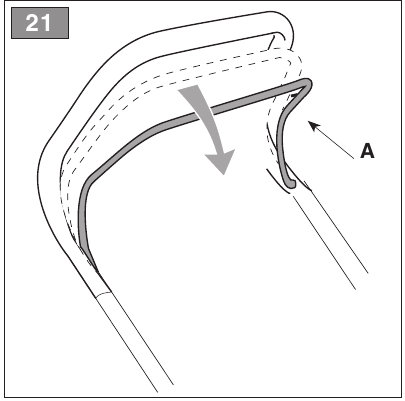

1. Laat de aanwezigheidshendel van de bediener los (Fig.21 A).

2. Voor modellen die een aan/uit-knop nodig hebben om te starten, gebruikt u de aan/uit-knop (fig. 18.A).
3. Wacht tot de snijmiddelen stoppen.

Nadat de machine is gestopt, duurt het enkele seconden voordat de snijmiddelen stoppen.

Stop de machine altijd.

• Wanneer u tussen werkgebieden beweegt.
• Wanneer u op grasvrije oppervlakken rijdt.
• Telkens wanneer het nodig is om een obstakel te overwinnen.
• Voordat u de maaihoogte aanpast.
• Telkens wanneer de grasvanger wordt verwijderd of teruggeplaatst.
• Telkens wanneer de zijuitwerppijp (indien aanwezig) wordt verwijderd of teruggeplaatst.

NA DE WERKING

1. Schoonmaken (par. REINIGING).
2. Vervang indien nodig beschadigde onderdelen en draai losse schroeven en bouten vast.

Verwijder de veiligheidssleutel wanneer de machine niet wordt gebruikt of onbeheerd wordt achtergelaten.

ONDERHOUD

ALGEMENE INFORMATIE

De veiligheidsvoorschriften die moeten worden nageleefd, staan beschreven in hoofdstuk "VEILIGHEIDSVOORSCHRIFTEN". Neem deze instructies strikt in acht om ernstige risico's of gevaren te vermijden.

Voordat u begint met inspecties, reiniging of onderhoud/afstellingen aan de machine:

• Stop de machine.
• Verwijder de veiligheidssleutel (laat de sleutel nooit in de machine zitten of binnen het bereik van kinderen of onbevoegden).
• Zorg ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen.
• Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.
• Lees de relevante instructies.
• Draag geschikte kleding, beschermende handschoenen en een veiligheidsbril.
• De frequentie en soorten onderhoud zijn samengevat in de "Onderhoudstabel". De tabel helpt u de veiligheid en prestaties van uw machine te behouden. Het geeft een overzicht van de belangrijkste uit te voeren handelingen en de frequentie die op elk van deze handelingen van toepassing is. Voer de relevante taak uit zodra deze gepland is om te worden uitgevoerd.
• Het gebruik van niet-originele en/of onjuist gemonteerde reserveonderdelen en hulpstukken kan de werking en veiligheid van de machine nadelig beïnvloeden. De fabrikant wijst alle aansprakelijkheid af in geval van letsel of schade veroorzaakt door dergelijke onderdelen.
• Originele reserveonderdelen worden geleverd door erkende servicecentra en dealers.

Alle onderhouds- en afstellingswerkzaamheden die niet in deze handleiding worden beschreven, moeten worden uitgevoerd door uw erkende servicecentrum.

ACCU

Accuvermogenreserve

De accuvermogenreserve (en dus het gazonoppervlak dat kan worden gemaaid voordat opladen nodig is) is voornamelijk afhankelijk van:

1. Omgevingsfactoren die hogere energievereisten veroorzaken:
   • Het maaien van dicht, hoog en/of nat gras.
2. De maaibreedte van de machine; bredere instellingen leiden tot een hoger energieverbruik.
3. Gedrag van de bediener dat moet worden vermeden:
   • De machine vaak in- en uitschakelen tijdens het werk.
   • Een maaihoogte instellen die te laag is voor de gazonomstandigheden.
   • Werken met een snelheid die te hoog is in verhouding tot de hoeveelheid gras die moet worden verwijderd.

OPMERKING
Tijdens gebruik is de accu beschermd tegen totale ontlading met een beveiligingsapparaat dat de machine uitschakelt en de werking ervan verhindert.

Om de accuvermogenreserve te optimaliseren, wordt altijd aangeraden om:

• Het gras te maaien als het gazon droog is.
• Het gras vaak te maaien, zodat het niet te hoog wordt.
• Een hogere maaihoogte in te stellen als het gras erg hoog is, en vervolgens een lagere hoogte in te stellen en het gazon opnieuw te maaien.
• De machine niet in "mulching"-modus te gebruiken met zeer hoog gras.
• Het gebruik van de "ECO"-modus (zie par. Handgreep).

Als het nodig is om de machine te gebruiken voor sessies die de capaciteit van een standaardaccu overschrijden, is het mogelijk om:

• Een tweede standaardaccu aan te schaffen om de lege accu onmiddellijk te vervangen, zonder de continuïteit van de werkzaamheden in gevaar te brengen.
• Een accu aan te schaffen met een grotere vermogenreserve in vergelijking met de standaardversie (zie par. Accu's).

Accu verwijderen en opladen

1. Open de toegangsklep van het accucompartiment en verwijder de veiligheidssleutel.

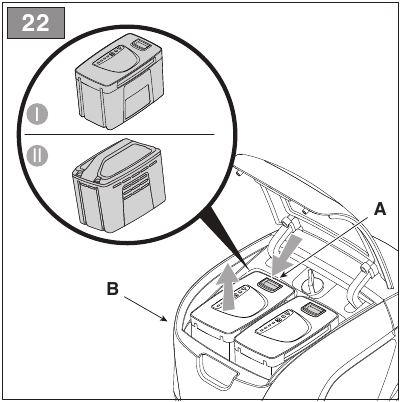

2. Druk op de knop op de accu (Fig. 22.A) en verwijder de accu (Fig. 22.B).

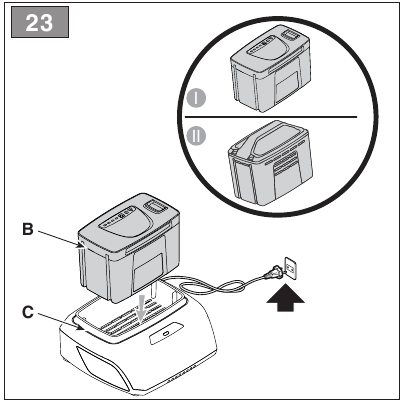

3. Plaats de accu (Fig. 23.B) in de behuizing in de acculader (Fig. 23.C).
4. Sluit de acculader aan op een stopcontact met de spanning die op het typeplaatje staat aangegeven.
5. Laad de accu volledig op volgens de instructies in het boekje van de accu/acculader.


OPMERKING
De accu is uitgerust met een beveiligingsapparaat dat het opladen verhindert als de omgevingstemperatuur niet tussen 0 en +45 °C ligt.

OPMERKING
De accu kan op elk moment worden opgeladen, zelfs gedeeltelijk, zonder risico op beschadiging.

De accu terugplaatsen op de machine

Als het opladen is voltooid:

1. Verwijder de accu uit de behuizing in de acculader (blijf niet opladen als het opladen is voltooid).
2. Koppel de acculader los van het elektriciteitsnet.

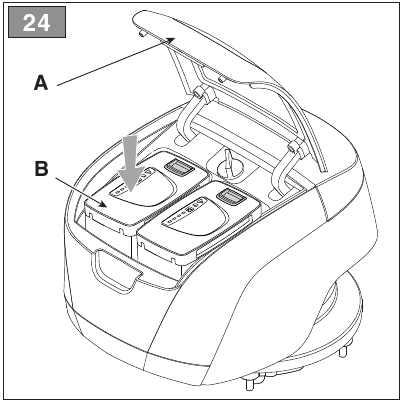

3. Open de klep van de accubehuizing (Fig. 24.A), plaats de accu (Fig. 24.B) in de behuizing en druk deze omlaag totdat u een klik hoort, zodat het elektrische contact is gegarandeerd.


Sluit de klep weer volledig.

REINIGING

Reinig grondig volgens de onderstaande instructies na elk gebruik.

De machine reinigen

• Zorg er altijd voor dat de luchtinlaten vrij zijn van vuil.

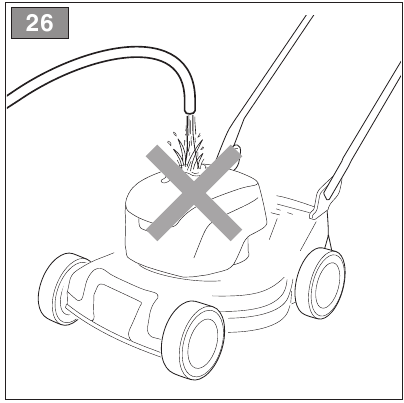

• Spuit geen water op de motor en elektrische onderdelen en voorkom dat ze nat worden (Fig. 26).

• Gebruik geen agressieve vloeistoffen om het chassis te reinigen.
• Om het risico op brand te verminderen, moet u de motor vrijhouden van gras, bladeren of overtollig vet.
• Houd de hendels, het display en de knoppen altijd vrij van vuil.

De maaibalk reinigen

Verwijder grasresten en modder die zich in het chassis hebben opgehoopt.

Voor zijdelingse uitworp: verwijder de uitwerpschacht (indien gemonteerd - zie par. Voorbereidende procedures.2d.).

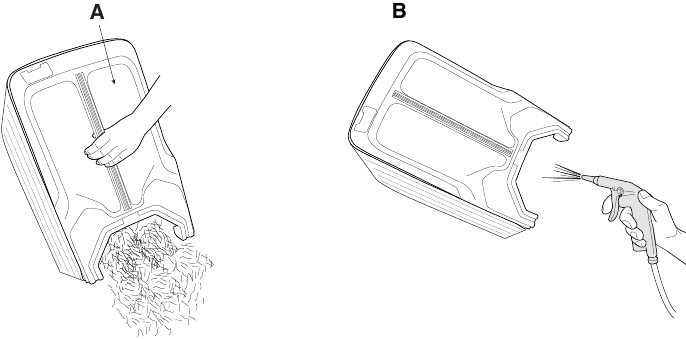

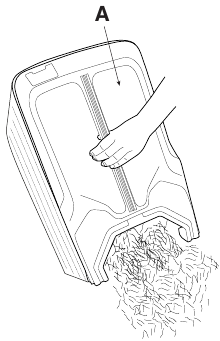

De grasopvangbak reinigen

(Fig. 27.A/B)

MOEREN EN BOUTEN

Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur zich in een veilige werkende staat bevindt.

HET LUCHTFILTER REINIGEN

Het filterelement moet altijd perfect schoon worden gehouden. Ga als volgt te werk:

1. Maak de omgeving van het luchtfilterrooster schoon.

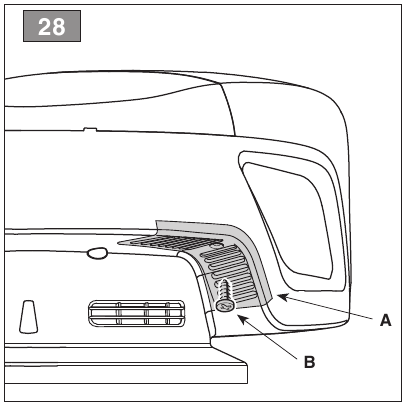

2. Draai de schroef (Fig. 28.B) los om het rooster (Fig. 28.A) te verwijderen.

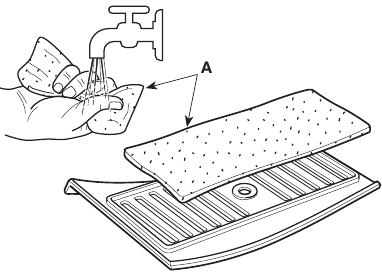

3. Verwijder het filterelement (Fig. 29.A).
4. Blaas het filter schoon of was het met water (Fig. 29.A) om het stof en de resten te verwijderen.

   FIG. 29
5. Plaats het filterelement (Fig. 29.A) terug in de behuizing, plaats het rooster terug en draai de schroef (Fig. 28.A) en (Fig. 28.B) vast.

• Draag zware handschoenen.
• Houd de machine vast op de punten die een veilige grip bieden, rekening houdend met het gewicht en de verdeling ervan.
• Gebruik een passend aantal mensen voor het gewicht van de machine en de kenmerken van het voertuig of de plaats waar deze moet worden geplaatst of opgehaald.

INCIDENTEEL ONDERHOUD

Voordat u begint met inspecties, reiniging of onderhoud/afstellingen aan de machine:

• Stop de machine.
• Verwijder de veiligheidssleutel (laat de sleutel nooit in de machine zitten of binnen het bereik van kinderen of onbevoegden).
• Zorg ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen.
• Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.
• Lees de relevante instructies.
• Draag geschikte kleding, beschermende handschoenen en een veiligheidsbril.

MAAIBALKEN

Een onjuist geslepen maaibalk trekt aan het gras en zorgt ervoor dat het gazon geel wordt.

Raak de maaibalk niet aan voordat de sleutel is verwijderd en de maaibalk volledig stilstaat.

Alle werkzaamheden aan de maaibalk (demonteren, slijpen, balanceren, repareren, opnieuw monteren en/of vervangen) zijn complexe klussen die speciale vaardigheden en speciaal gereedschap vereisen; Om veiligheidsredenen kunnen deze klussen het beste worden uitgevoerd in een erkend servicecentrum.

Zorg ervoor dat beschadigde, misvormde of versleten maaibalken worden vervangen, samen met de bevestigingsschroeven, om het evenwicht te bewaren.

Gebruik altijd originele maaibalken met de code die in de tabel 'Technische gegevens' staat aangegeven.

Gezien de productontwikkeling kunnen de maaibalken die in de tabel "Technische gegevens" staan vermeld, na verloop van tijd worden vervangen door andere met vergelijkbare uitwisselbare en bedrijfsveiligheidskenmerken.

OPSLAG

DE MACHINE OPBERGEN

Wanneer de machine wordt opgeborgen:

1. Wacht tot de motor is afgekoeld.
2. Verwijder de veiligheidssleutel.
3. Reinig (zie par. REINIGING).
4. Controleer de integriteit van de machine.
5. Berg de machine op:

• Op een droge plaats.
• Beschermd tegen slecht weer.
• Op een plaats waar kinderen er niet bij kunnen.
• Zorg ervoor dat sleutels of gereedschap die voor onderhoud worden gebruikt, zijn verwijderd.

DE ACCU OPBERGEN

De accu moet op een koele, schaduwrijke plaats zonder vocht worden bewaard.

OPMERKING
In geval van langere perioden van inactiviteit, laad de accu om de twee maanden op.

HANTERING EN TRANSPORT

Wanneer de machine moet worden gehanteerd, opgetild, getransporteerd of gekanteld, moet u:

• De machine stoppen (zie par. De machine stoppen) totdat de bewegende onderdelen volledig tot stilstand zijn gekomen.
• Stevige handschoenen dragen.
• De machine vasthouden op de punten die een veilige grip bieden, rekening houdend met het gewicht en de verdeling ervan.
• Een geschikt aantal personen gebruiken voor het gewicht van de machine en de kenmerken van het voertuig of de plaats waar deze moet worden geplaatst of opgehaald.
• Ervoor zorgen dat machinebewegingen geen schade of letsel veroorzaken.

Wanneer de machine op een voertuig of aanhangwagen wordt vervoerd, moet u altijd:

• Een oprijplaat gebruiken met voldoende sterkte, breedte en lengte.
• De machine laden met de motor uitgeschakeld en geduwd door een voldoende aantal personen.
• Het snijmiddelen-samenstel laten zakken.
• Het zo plaatsen dat het geen gevaar kan opleveren voor iemand.
• Stevig vastmaken aan het transportmiddel met behulp van touwen of kettingen om te voorkomen dat het omvalt.

ONDERHOUDSTABEL

Interventie	Frequentie	Opmerkingen
MACHINE
Alle bevestigingsmiddelen controleren; Veiligheidscontroles/bedieningselementen controleren; De achter-/zijuitwerpbeschermers controleren; De grasopvangzak en de zijuitwerpkoker controleren; Het snijmiddel controleren.	Voor gebruik	zie par. Veiligheidscontroles
Algemene reiniging en inspectie; Controleren op eventuele schade aan de machine. Neem indien nodig contact op met het erkende servicecentrum.	Na elk gebruik	zie par. REINIGING
Het snijmiddel vervangen	-	zie par. Snijmiddel ***
De laadstatus van de batterij controleren	Voor elk gebruik	*
De batterij opladen	Na elk gebruik	zie par. BATTERIJ
Het luchtfilter reinigen	Eens per maand	zie par. Het luchtfilter reinigen

* Raadpleeg de handleiding van de batterij/batterijlader.
** De handeling moet worden uitgevoerd door uw dealer of een gespecialiseerd erkend servicecentrum
*** Handeling die moet worden uitgevoerd bij de eerste tekenen van een storing

PROBLEEMIDENTIFICATIE

VOOR MACHINES MET ELEKTRONISCHE BEDIENING

Neem contact op met uw dealer als de problemen aanhouden na het uitvoeren van de bovenstaande handelingen.

FIG.30

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Nadat op de startknop is gedrukt, gaat de LED niet AAN.	De veiligheidssleutel is niet of onjuist geplaatst.	Plaats de sleutel (zie par. Opstarten).
	Veiligheidssleutel in "OFF"-positie.	Draai de veiligheidssleutel naar de "ON"-positie (zie par. Opstarten).
	De batterij is niet of onjuist geplaatst.	Open de klep en controleer of de batterij correct in de behuizing is geplaatst (zie par. BATTERIJ.3).
	Batterij bijna leeg.	Controleer de batterijstatus en laad deze indien nodig op (zie par. BATTERIJ.2).
	Onjuiste batterijcombinatie.	Controleer of de batterijcombinatie correct is, volgens de instructies in de tabel "Technische gegevens".
Nadat op de startknop is gedrukt, gaat de LED niet AAN en geeft de machine een geluidssignaal.	Interne motorafwijking.	Verwijder de veiligheidssleutel en neem contact op met het erkende servicecentrum voor controles, vervangingen of reparaties.
De motor stopt tijdens het werken.	De batterij is niet correct geplaatst.	Open de klep en controleer of de batterij correct in de behuizing is geplaatst (zie par. BATTERIJ.3).
	Batterij bijna leeg.	Controleer de batterijstatus en laad deze indien nodig op (zie par. BATTERIJ.2).
De gevaren-LED licht op (Afb. 30.A) en de machine geeft een akoestisch signaal.	Snijmiddel geblokkeerd.	Schakel de machine uit, verwijder de veiligheidssleutel en draag werkhandschoenen. Controleer en verwijder eventuele obstructies aan de onderkant van de machine (zie par. REINIGING.2) die rotatie van het snijmiddel verhinderen. Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum voor controles, vervangingen of reparaties (zie par. Snijmiddel).
	Machinefout	Verwijder de veiligheidssleutel en neem contact op met het erkende servicecentrum voor controles, vervangingen of reparaties.
De gevaren-LED licht op (Afb. 30.A).	De thermische beveiliging is geactiveerd vanwege oververhitting van de machine.	Wacht minstens 5 minuten en start de machine opnieuw.
Het maaien is moeilijk.	Het snijmiddel is niet in goede staat.	Neem contact op met het erkende servicecentrum voor het slijpen of vervangen van het snijmiddel.
Er wordt overmatig geluid en/of trilling ervaren tijdens het werken.	De bevestigingen van het snijmiddel zitten los of het snijmiddel is beschadigd.	Schakel onmiddellijk de motor uit en verwijder de veiligheidssleutel. Neem contact op met het erkende servicecentrum voor controles, vervangingen of reparaties (zie par. Snijmiddel).
De batterijreserve is laag.	Ernstige werkomstandigheden die een grotere stroomafname vereisen.	Optimaliseer de werkzaamheden (zie par. BATTERIJ.1).
	De batterij is onvoldoende voor de bedrijfsvereisten.	Gebruik een tweede batterij of een verlengde batterij (zie par. Batterijen).
De batterijlader laadt de batterij niet op.	De batterij is niet correct in de batterijlader geplaatst.	Controleer of deze correct is geplaatst (zie par. BATTERIJ.3).
	Ongeschikte omgevingsomstandigheden.	Laad de batterij op in plaatsen met geschikte temperaturen (zie de instructiehandleiding van de batterij/batterijlader).
	Vuile contacten.	Reinig de contacten.
	De batterijlader is niet bekrachtigd.	Controleer of deze is aangesloten en of het stopcontact is bekrachtigd.
	Defecte batterijlader.	Vervang deze door een origineel reserveonderdeel.
		Als het probleem aanhoudt, raadpleeg dan de handleiding van de batterij/ batterijlader.

VOOR MACHINES ZONDER ELEKTRONISCHE BEDIENING

Neem contact op met uw dealer als de problemen aanhouden na het uitvoeren van de bovenstaande handelingen.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
De motor start niet bij gebruik van de schakelaar	De veiligheidssleutel is niet of onjuist geplaatst.	Plaats de sleutel (zie par. Opstarten).
	Veiligheidssleutel in "OFF"-positie.	Draai de veiligheidssleutel naar de "ON"-positie (zie par. Opstarten).
	De batterij is niet of onjuist geplaatst.	Open de klep en controleer of de batterij correct in de behuizing is geplaatst (zie par. BATTERIJ.3).
	Batterij bijna leeg.	Controleer de batterijstatus en laad deze indien nodig op (zie par. BATTERIJ.2).
	Onjuiste batterijcombinatie.	Controleer of de batterijcombinatie correct is, volgens de instructies in de tabel "Technische gegevens".
De motor stopt en de machine geeft een akoestisch signaal.	De batterij is niet correct geplaatst.	Open de klep en controleer of de batterij correct in de behuizing is geplaatst (zie par. BATTERIJ.3).
	Batterij bijna leeg.	Controleer de batterijstatus en laad deze indien nodig op (zie par. BATTERIJ.2).
	De thermische beveiliging is geactiveerd vanwege oververhitting van de motor.	Wacht minstens 5 minuten en start de machine opnieuw.
	Snijmiddel geblokkeerd.	Schakel de machine uit, verwijder de veiligheidssleutel en draag werkhandschoenen. Controleer en verwijder eventuele obstructies aan de onderkant van de machine (zie par. REINIGING.2) die rotatie van het snijmiddel verhinderen. Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum voor controles, vervangingen of reparaties (zie par. Snijmiddel).
	Machinefout	Verwijder de veiligheidssleutel en neem contact op met het erkende servicecentrum voor controles, vervangingen of reparaties.
Het maaien is moeilijk.	Het snijmiddel is niet in goede staat.	Neem contact op met het erkende servicecentrum voor het slijpen of vervangen van het snijmiddel.
Er wordt overmatig geluid en/of trilling ervaren tijdens het werken.	De bevestigingen van het snijmiddel zitten los of het snijmiddel is beschadigd.	Schakel onmiddellijk de motor uit en verwijder de veiligheidssleutel. Neem contact op met het erkende servicecentrum voor controles, vervangingen of reparaties (zie par. Snijmiddel).
De batterijreserve is laag.	Ernstige werkomstandigheden die een grotere stroomafname vereisen.	Optimaliseer de werkzaamheden (zie par. BATTERIJ.1).
	De batterij is onvoldoende voor de bedrijfsvereisten.	Gebruik een tweede batterij of een verlengde batterij (zie par. Batterijen).
De batterijlader laadt de batterij niet op.	De batterij is niet correct in de batterijlader geplaatst.	Controleer of deze correct is geplaatst (zie par. BATTERIJ.3).
	Ongeschikte omgevingsomstandigheden.	Laad de batterij op in plaatsen met geschikte temperaturen (zie de instructiehandleiding van de batterij/batterijlader).
	Vuile contacten.	Reinig de contacten.
	De batterijlader is niet bekrachtigd.	Controleer of deze is aangesloten en of het stopcontact is bekrachtigd.
	Defecte batterijlader.	Vervang deze door een origineel reserveonderdeel.
		Als het probleem aanhoudt, raadpleeg dan de handleiding van de batterij/ batterijlader.

ACCESSOIRES OP AANVRAAG

"MULCHING"-SET

Versnippert het gemaaide gras fijn en laat het op het gazon achter, in plaats van het op te vangen in de grasopvangbak (voor machines die daarmee zijn uitgerust) (Afb. 31).

FOG.31

BATTERIJEN

Er zijn batterijen met verschillende capaciteiten beschikbaar om aan specifieke bedrijfsvereisten te voldoen (Afb. 32). De lijst met goedgekeurde batterijen voor deze machine is te vinden in de tabel "Technische gegevens".

FOG.32

BATTERIJLADER

Apparaat dat wordt gebruikt om de batterij op te laden (Afb. 33).

FOG.33

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mountfield SP185 Li Kit handleiding

Beschikbare talen
