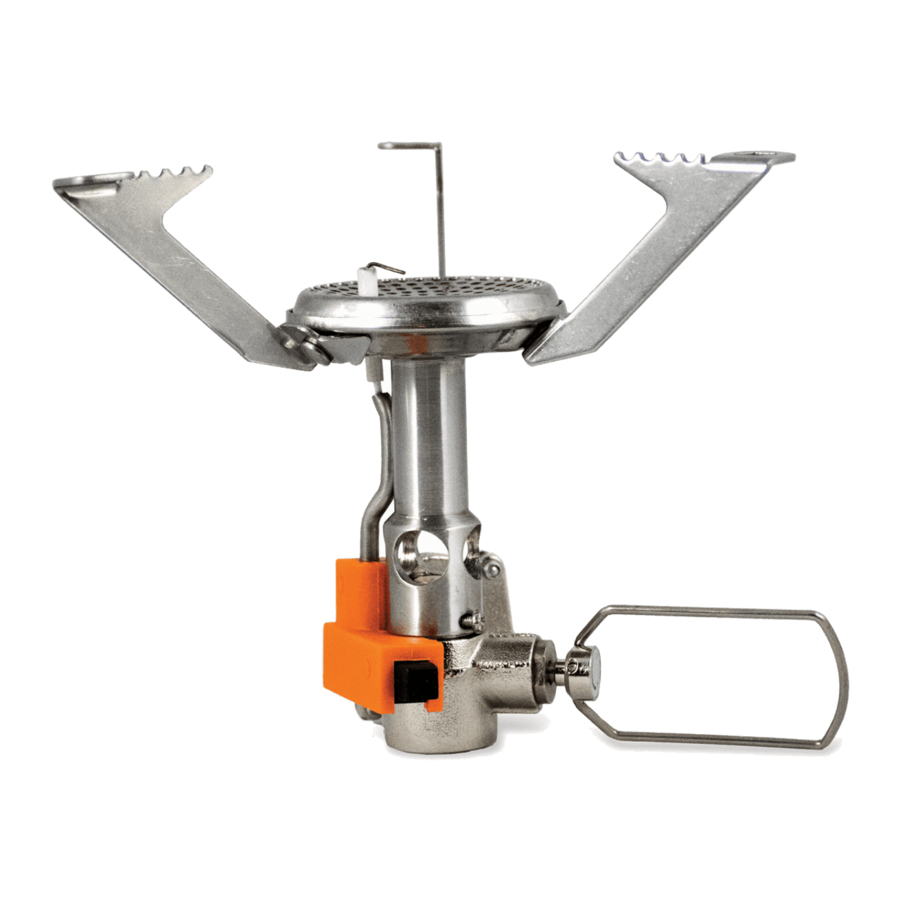

Jetboil MIGHTYMO-handleiding

Lees deze waarschuwingen en instructies zorgvuldig door voordat u dit product monteert of gebruikt. Maak uzelf volledig vertrouwd met dit product voordat u het op een brandstofpatroon aansluit. Bewaar deze instructies voor toekomstig gebruik.

ALLEEN BUITEN GEBRUIKEN IN EEN GOED GVENTILEERDE RUIMTE OM UW LEVEN NIET IN GEVAAR TE BRENGEN

BRAND- OF EXPLOSIEGEVAAR
Als u gas ruikt:

1. Probeer het apparaat niet aan te steken.
2. Doof elke open vlam.
3. Koppel los van de brandstoftoevoer.
4. Evacueer onmiddellijk.
5. Laat het gas 5 minuten vervliegen voordat u het apparaat opnieuw aansteekt.

Het niet opvolgen van deze instructies kan leiden tot brand of explosie, wat kan leiden tot materiële schade, persoonlijk letsel of de dood.

KOOLMONOXIDEGEVAAR Dit apparaat kan koolmonoxide produceren, dat geen geur heeft. Gebruik ervan in een afgesloten ruimte kan u doden. Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, caravan, tent, auto, stacaravan, vaartuig of huis.

VOOR UW VEILIGHEID
Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

• Wijzig dit apparaat niet. Dit kan gevaarlijk zijn en maakt de garantie ongeldig.
• Brandgevaar - Toegankelijke onderdelen kunnen erg heet worden.
• Brandgevaar - Uit de buurt van kinderen houden.
• Laat het fornuis niet onbeheerd achter tijdens gebruik.

SPECIFICATIES

Gascategorie: Directe druk – Butaan-propaanmengsel. Patroon moet voldoen aan de EN417- of AS2278-norm. Dit apparaat is alleen bedoeld voor gebruik met 100g/230g/450g Jetboil Jetpower isobutaan/propaanbrandstofpatronen (apart verkrijgbaar). Het kan gevaarlijk zijn om andere soorten brandstofcontainers te proberen te plaatsen.

Jetgrootte: 0,39 mm

Gasverbruik: 11 MJ/uur (AU) || 215 g/uur [3kW]
(EU) || 10.000 BTU/uur (CA)

PROCEDURE VOOR LEKKAGECONTROLE

1. Voer lekkagecontroles buiten uit, in een goed geventileerde ruimte.
2. Sluit de brandstofpatroon (3.1) aan op de klep (3.2) door deze in de richting van afb. 4 te draaien.
3. Doe zeepsop op de gasaansluiting tussen de brandstofpatroon en de klep. Vorming van bellen duidt op een gaslek.

Controleer niet op lekken met een vlam.

Als er een lek wordt geconstateerd, probeer dan niet te ontsteken. Verwijder de brandstofpatroon onmiddellijk en neem contact op met de klantenservice.

4. Als er geen lek wordt gevonden, koppelt u de brandstofpatroon los. De lekcontrole is voltooid.

MONTAGE

• Voer lekkagecontroles buiten uit, in een goed geventileerde ruimte.
• Gebruik het apparaat op minstens 1 m afstand van brandbare materialen en ontstekingsbronnen.
• Houd het gebied rondom het fornuis voor elk gebruik vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen.
• Belemmer de toevoer van verbrandings- en ventilatielucht naar het fornuis niet.
• Gebruik geen windscherm of outback-oven; dit kan de brandstofpatroon oververhitten, wat tot een explosie kan leiden.
• Gebruik geen apparaat dat lekt, beschadigd is of niet goed werkt.
• Vervang gaspatronen altijd op een goed geventileerde plaats, uit de buurt van ontstekingsbronnen, zoals open vuur, waakvlammen, elektrische kachels/apparatuur en uit de buurt van andere mensen.

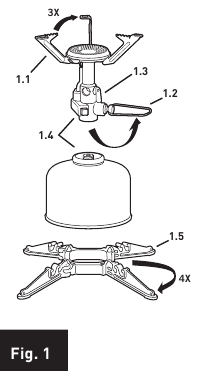

1. Verwijder de verpakte inhoud uit de verpakkingstas (niet afgebeeld).
2. Klap de pannensteunarmen (3x) uit tot de volledig open positie (1.1).
3. Vouw de beugel (1.2) uit van het klephuis (1.3).
4. Sluit de regelklep (7.1) (draai met de klok mee).
5. Controleer op vuil in de klepaansluiting (1.4) en of de O-ring op zijn plaats zit en in goede staat is voordat u deze op het fornuis aansluit.

Gebruik het apparaat niet als het een beschadigde of versleten afdichting heeft, dit kan leiden tot gaslekkage.

Bij temperaturen onder het vriespunt sluiten O-ringen mogelijk niet volledig af, wat resulteert in een brandstoflek.

6. Voer de PROCEDURE VOOR LEKKAGECONTROLE uit.
7. Om te controleren of de brandstofpatroon niet leeg is, kan er vloeibare brandstof worden gehoord en/of gevoeld wanneer de patroon wordt geschud.
8. Sluit de brandstofpatroon (3.1) aan op de klep (3.2) door deze in de richting van afb. 4 te draaien.



   Draai alleen met de hand vast, draai niet te vast of kruisdraden. Kan afdichtingen beschadigen, wat resulteert in brandstoflekkage.
9. Klap de stabilisatorpoten (1.5) uit en bevestig de stabilisator stevig aan de brandstofpatroon (afb. 5-6).


10. Plaats het gemonteerde fornuis op een vlakke, horizontale ondergrond, op minstens 1 m afstand van brandbare materialen of ontstekingsbronnen.

GEBRUIKSAANWIJZING

• Houd de brander op armlengte, uit de buurt van het gezicht, tijdens het ontsteken. De vlam kan oplaaien tijdens het ontsteken.
• Probeer niet te ontsteken met kookgerei op de brander. Er kan gasophoping optreden, wat resulteert in een verhoogde vlamuitbarsting.
• Stel het fornuis nooit bloot aan ontvlambare dampen of vloeistoffen tijdens het aansteken van de brander. Het kan een explosie of brand veroorzaken.
• Verplaats, til of kantel het fornuis niet met een brandende brander. Productschade of letsel kan optreden als gevolg van opflakkering.
• Controleer altijd of de brander is gedoofd voordat u de brandstofpatroon loskoppelt.

Voorbereiding:

1. Voeg de inhoud toe aan het kookgerei, maar zet het kookgerei nog niet op het fornuis. Nu bent u klaar om de brander aan te steken.

   Gebruik nooit kookgerei met een grotere capaciteit dan 1,5 liter of een diameter van 20 cm.
2. Test de ontsteker door op de ontstekingsknop (7.2) te drukken totdat er een klik te horen is. Als het niet vonkt, raadpleeg dan de hoofdstukken Onderhoud en Probleemoplossing.


LET OP De prestaties kunnen suboptimaal zijn bij gebruik in extreme omstandigheden (koud, warm, wind, hoogte). Gebruik het fornuis niet om de brandstofpatroon te verwarmen. Kan leiden tot een explosie.

De brander aansteken:

Zorg ervoor dat de brandervoet vrij is van kookgerei voordat u gaat aansteken. Er kan gasophoping optreden, wat resulteert in een verhoogde vlamuitbarsting.

1. Open de regelklep (7.1) tegen de klok in totdat deze volledig open is en de gasstroom te horen is.

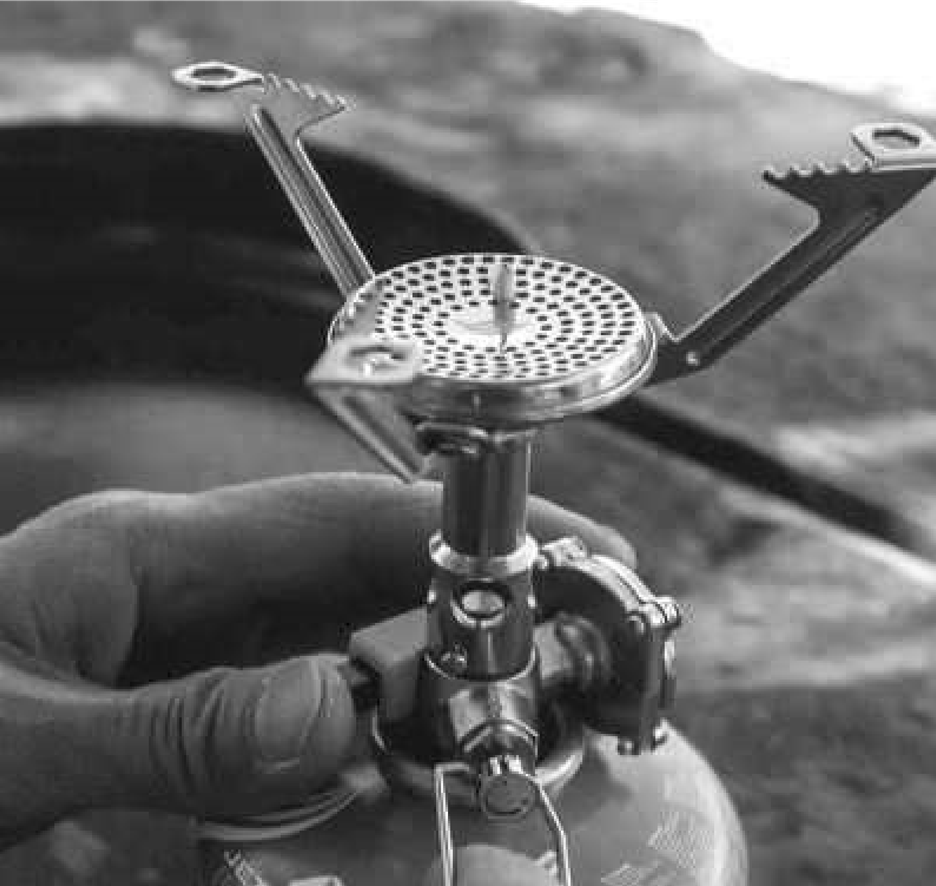

2. Om aan te steken, drukt u op de ontstekingsknop (7.2) totdat er een klik te horen is. Herhaal dit indien nodig totdat de ontsteking plaatsvindt (afb. 8).

3. Als de ontsteking niet binnen 5 seconden plaatsvindt, sluit u de regelkleppen en wacht u 5 minuten voordat u de procedure herhaalt.

Gebruik:

1. Draai indien nodig de regelklep (7.1) met de klok mee om de vlaminstelling te verlagen.

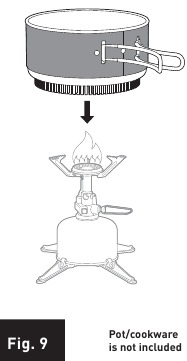

2. Zodra de brander brandt, plaatst u het kookgerei met de inhoud voorzichtig op de pannensteunpoten (afb. 9-10).



Na gebruik:

1. Draai de regelklep (7.1) dicht (draai met de klok mee) om de vlam te doven.

   Blootgestelde metalen onderdelen zijn heet en kunnen letsel veroorzaken bij aanraking.
2. Koppel de brandstofpatroon altijd los na gebruik. Schroef de brandstofpatroon los van de brandervoet (afb. 4) en plaats de plastic brandstofdop terug.

   Controleer altijd of de brander is gedoofd voordat u de brandstofpatroon loskoppelt. Brandstofdampen kunnen ontbranden en ernstig letsel veroorzaken.

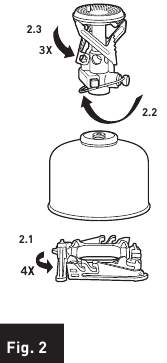

Inpakken:

1. Laat het fornuis volledig afkoelen voordat u het inpakt.
2. Verwijder de stabilisator van de patroon en vouw hem op voor opslag (2.1).
3. Vouw de klepbeugel onder het klephuis (2.2).
4. Vouw de pannensteunpoten in de gesloten positie (2.3)

OPSLAG NA GEBRUIK

1. Koppel altijd de brandstofpatroon los voordat u het fornuis opbergt.
2. Zorg ervoor dat het fornuis schoon en droog is voordat u het opbergt.
3. Bewaar het fornuis op een koele, droge plaats binnenshuis.

ONDERHOUD

1. Vlamcontrole (elk gebruik): De hoogte van de vlam moet toenemen van laag naar hoog met een rotatie van de regelklep tegen de klok in. De vlam moet blauw zijn zonder gele puntjes bij volledige output. De vlam mag niet terugflitsen in de brander of van de bovenkant van de brander afkomen. Als er vlamafwijkingen worden geconstateerd, raadpleeg dan uw dealer of neem contact op met Jetboil voor service.

PROBLEEMOPLOSSING

1. Vlam gaat niet uit: Draai de klep zo veel mogelijk vast, blaas de vlam uit en koppel de brandstofbron onmiddellijk los. Raadpleeg uw dealer of neem contact op met Jetboil voor service.
2. Ontsteker vonkt niet: Als de ontsteker niet vonkt, controleer dan de positie van de elektrode ten opzichte van de brander. Ongeveer 3 mm van de ontstekingsdraad moet uit het ontstekingskeramiek steken. De draad moet naar het midden van de brander wijzen met een opening van 3 mm tussen het uiteinde van de draad en het bovenste oppervlak van de brander. Als de draad niet is gepositioneerd zoals beschreven, herpositioneer dan de elektrode of trek de ontstekingsdraad door het keramiek en knip de draad 6 mm boven de bovenkant van het keramiek af. Buig de draad naar het midden van de branderkop en positioneer hem zoals hierboven beschreven. Als het fornuis nat is, kan de ontsteker mogelijk niet vonken. Als de ontsteker niet vonkt, gebruik dan lucifers of een aansteker, volgens de instructies in de GEBRUIKSAANWIJZING – De branders aansteken. Raadpleeg uw dealer of neem contact op met Jetboil voor service als de ontsteker om een andere reden niet vonkt.
3. Als een probleem niet kan worden opgelost met behulp van deze instructies, raadpleeg dan de beperkte garantie op de achterpagina.


Ga voor extra diagrammen en FAQ's naar: www.jetboil.com

GARANTIE- / SERVICE-INFORMATIE

Dit apparaat mag alleen worden gerepareerd door een bevoegd persoon.

Neem contact op met uw plaatselijke dealer, distributeur of Jetboil voor onderdelen en/of service.

Ga naar https://www.jetboil.com/warranty voor productgarantie-informatie.

Jetboil
Johnson Outdoors Gear, Inc.
540 N. Commercial St.
Manchester, NH 03101
1.800.572.8822
jetboil.com
