Hunter ST Series, ST-1700-V Handleiding

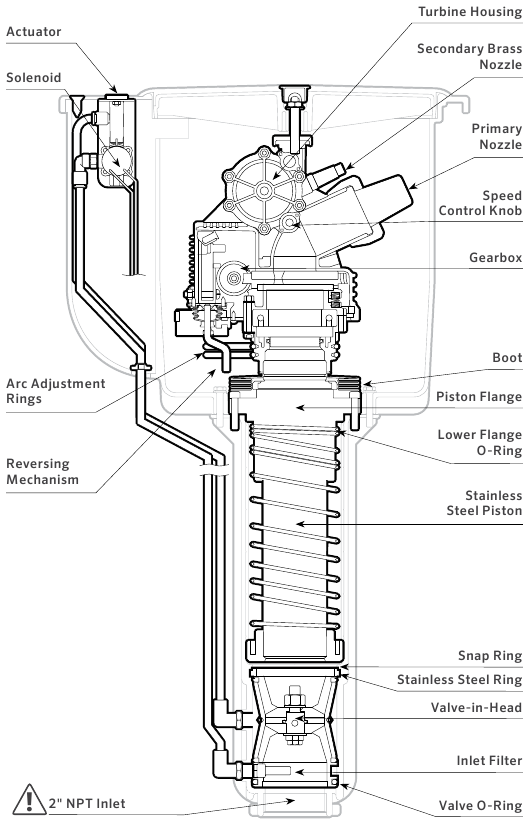

Overzicht

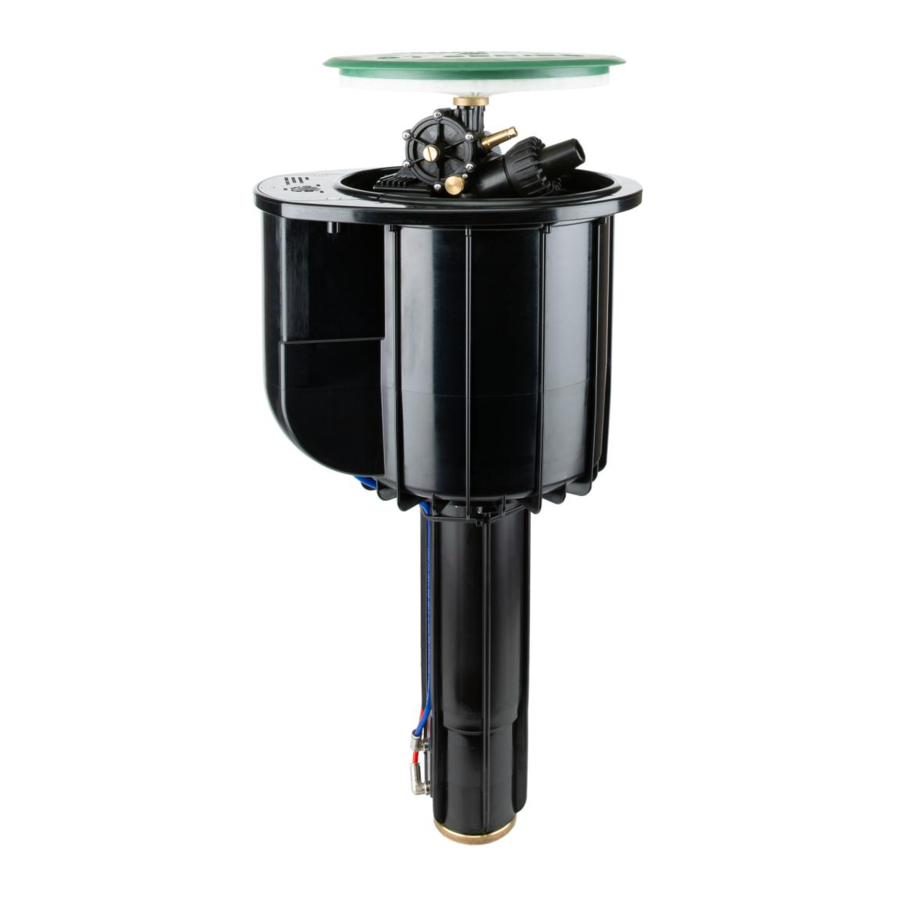

De kunstgrasrotors van Hunter zijn ontworpen om kunstmatige sportvelden te koelen, reinigen en spoelen. De ST-1700-V Synthetic Turf Rotor met groot bereik biedt hoogwaardige irrigatie vanaf de veldperimeter en integreert Valve-in-Head (VIH)-mogelijkheden en een Total-Top-Service (TTS)-ontwerp om de installatie en het onderhoud te vereenvoudigen. Met dezelfde heavy-duty interne tandwielaandrijving als de beproefde ST-1600-HS-B Synthetic Turf Rotor, biedt de ST-1700-V jarenlang betrouwbare werking.

Valve-in-Head
Het Valve-in-Head-ontwerp integreert de regelklep, solenoïde en handmatige aan-uit-auto-selector in de heavy-duty, slagvaste behuizing van de rotor. Het handige en compacte ontwerp wordt gewaardeerd door installateurs en eindgebruikers.

Total-Top-Serviceability
Met Total-Top-Serviceability is elk onderhoudsbaar onderdeel toegankelijk vanaf het oppervlak zonder in het kunstgras te snijden. Het ruime flenscompartiment is geschikt voor waterdichte verbindingsstukken van normale grootte en het compartiment kan een decoder bevatten voor toepassingen met een tweedraads besturingssysteem.

Belangrijkste voordelen

• Heavy-duty interne tandwielaandrijving en roestvrijstalen pop-up stijgbuis zorgen voor jarenlang betrouwbare werking
• Flexibiliteit voor lange afstanden tot 48 m met vijf sproeierkeuzes
• Volledige cirkel en instelbare boog in één model van 40° tot 360°
• Instelbare rotatiesnelheid met behulp van de instelknop om de snelheid naar uw wensen in te stellen

Water kan vreemde voorwerpen bevatten, zoals zand, stenen en andere onzuiverheden, die de rotor kunnen beschadigen. Om deze problemen te voorkomen, kan het nodig zijn om een filter te installeren.

Na installatie
Problemen oplossen met niet-roteren:

1. Controleer of er een verstopte secundaire sproeier is.
2. Controleer of er een geblokkeerde propeller in de turbine-eenheid zit.

Problemen oplossen met niet-werking na aansluiting op een decodersysteem:

1. Controleer of de draden goed zijn aangesloten.
2. Verwissel de twee solenoïdedraden.

• Voer tijdens bedrijf geen aanpassingen of bedieningselementen uit.
• Blijf uit de buurt van het actiegebied van de rotor en de waterstraal.
• Zorg ervoor dat de waterstraal niet gericht is op personen, dieren, elektriciteitsleidingen, wegen of andere objecten.

Probleemoplossing

Vind meer nuttige informatie over uw product, inclusief installatietips en meer.

hunter.help/ST1700Vsupport

Productdetails

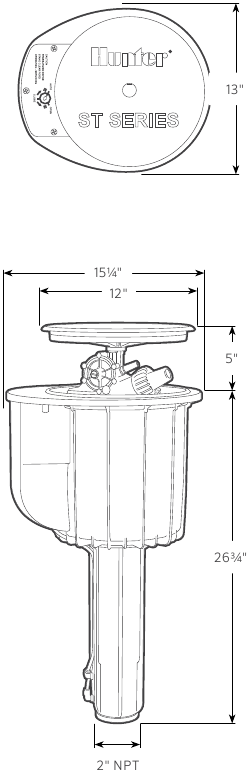

Productafmetingen

• Totale hoogte: 67,9 cm
• Pop-up hoogte: 12,7 cm
• Blootgestelde diameter: 33 cm x 38,7 cm
• Inlaatgrootte: 2" NPT

Bedrijfsspecificaties

• Radius: 32 m tot 48 m
• Debiet: 349,8 tot 980,4 l/min
• Werkdrukbereik: 4,1 tot 8,3 bar
• Rotatiesnelheid: 80 seconden bij 8,3 bar

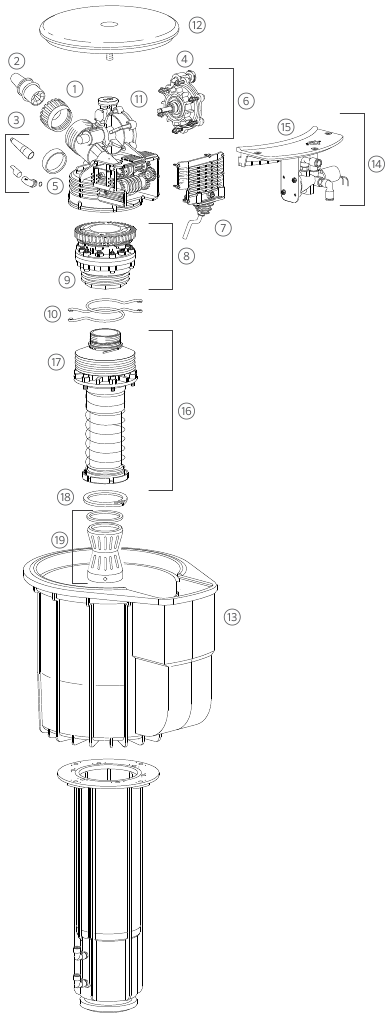

Vervangende onderdelen

Onderhoud en service

1. De afdekking en rotor vervangen
   1. Verwijder de middelste plug met een platte schroevendraaier en draai de moer eronder los. Het deksel komt los.

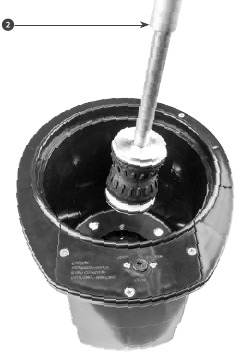

   2. Gebruik het gereedschap voor het plaatsen/verwijderen van de tandwielaandrijving om de rotor van de zuiger los te schroeven.

   3. Het gereedschap grijpt de schroeven onder de rotor vast.

2. De propeller vervangen
   1. Verwijder de acht schroeven op de turbinebehuizing (zes grote, twee kleine). De propeller komt uit de behuizing.

3. Toegang tot de solenoïde
   1. Verwijder de drie schroeven van de bovenkant van de solenoïdebehuizing. De behuizing komt los.

4. Werking met gedeeltelijke cirkel en 360°

   1. Til de afdekking op. Stel de booginstellingsringen in op de gewenste boog (dit kan met de hand).
   2. Verwijder beide instellingsringen volledig om een volledige 360°-werking mogelijk te maken.
5. Toegang tot de Valve-in-Head
   Verwijder de rotor (zie stap A) en de beschermhoes. Draai de zes inbusbouten op de zuigerflens los. Verwijder de zuiger.
   1. Verwijder de borgring met het gereedschap voor het verwijderen van de borgring.

   2. Verwijder de klep en de roestvrijstalen ring met het gereedschap voor het plaatsen/verwijderen van de klep.

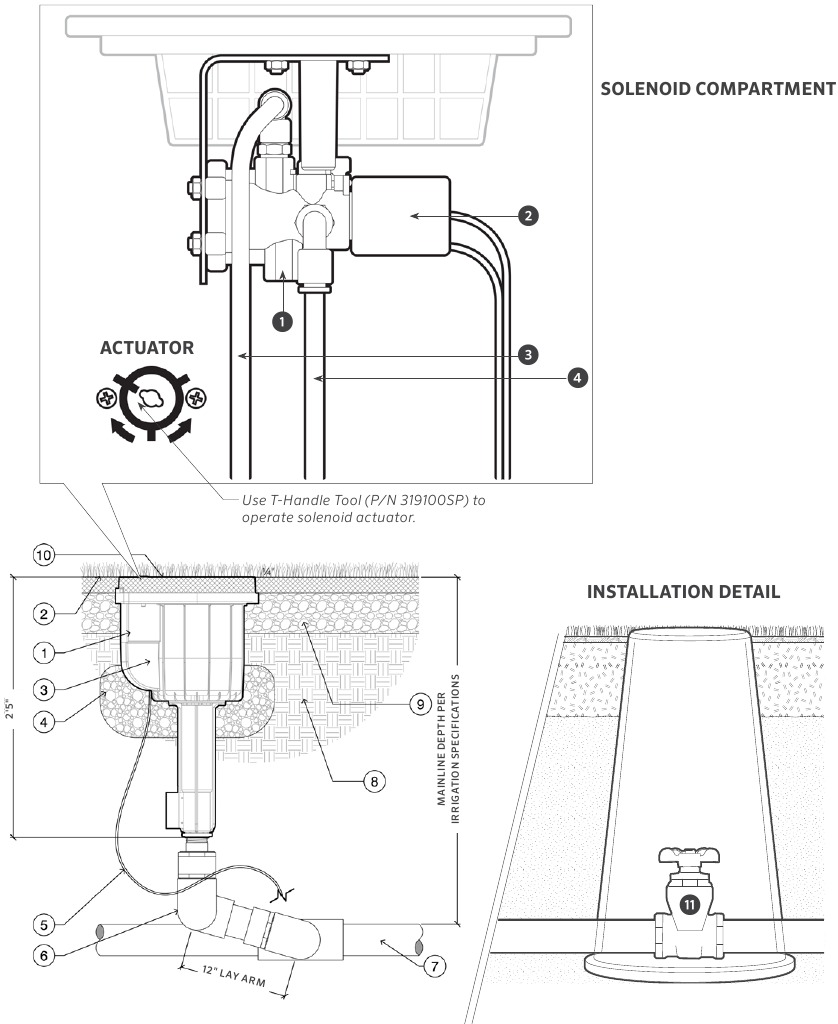

Installatiegids

DETAIL SOLENOÏDECOMPARTIMENT

1. Afvoerpoort
2. Solenoïde*
3. Waterleiding naar filter (ROOD)
4. Waterleiding naar Valve-in-Head (BLAUW)

*Als u verbinding maakt met een tweedraads systeem, bestaat het risico dat de solenoïde verkeerd wordt aangesloten. Als uw solenoïde niet werkt tijdens het opstarten van het systeem, is uw eerste maatregel voor probleemoplossing het verwisselen van de twee solenoïdedraden.

INSTALLATIEDETAIL

1. ST-1700-V kunstgrasrotor
2. Kunstgras conform plan
3. Decoder en solenoïde met waterdichte connectoren in compartiment
4. Grof gesteente voor drainage
5. Solenoïdedraadverbinding
6. Hunter HSJ-5-3-8-3-12 zwenkverbinding: 3" NPT-binnendraad inlaat met 2" NPT-buitendraad uitlaat
7. Hoofdleiding en fittingen
8. Verdichte grond waar van toepassing
9. Aggregaatbasis conform plan
10. Infill Barrier System ST-IBS-1700
11. Voorgestelde afsluitklep

Veldindelingen

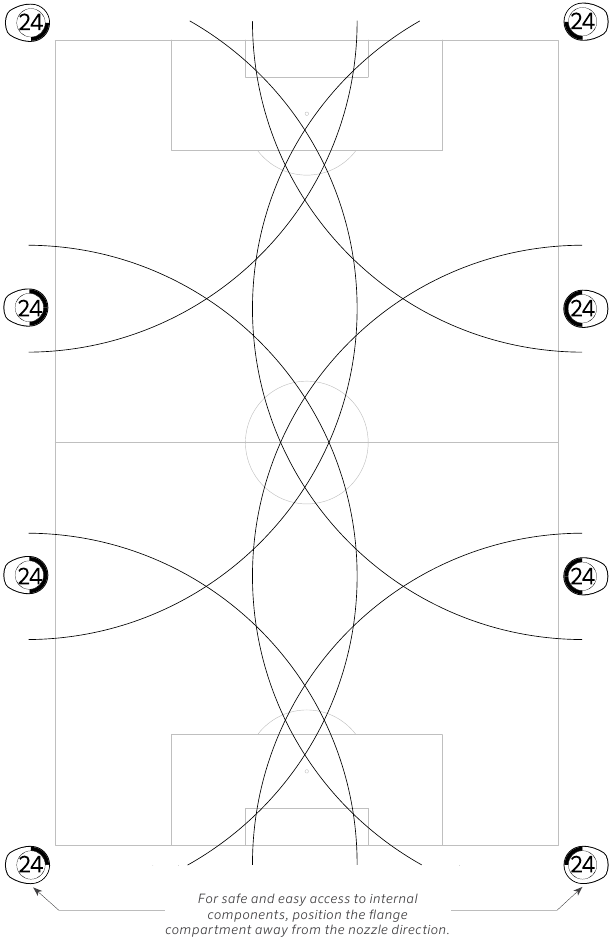

Internationaal voetbalveld met sproeier 24 geïnstalleerd, werkend bij 6,2 bar

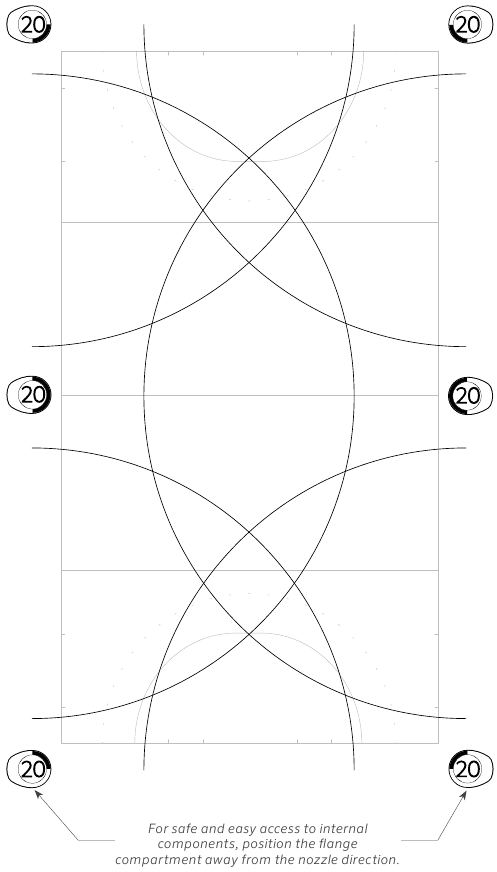

Veldhockeyveld met sproeier 20 geïnstalleerd, werkend bij 6,9 bar

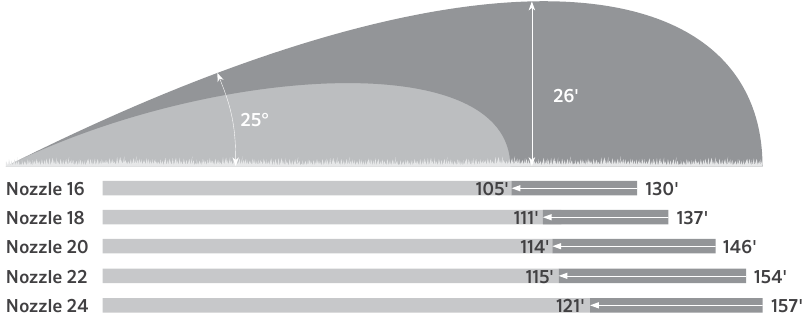

ST-1700-V PRESTATIETABEL
Sproeier	Druk PSI	Radius ft	Debiet GPM	Neerslag in/uur*
16	60	105	92.4	1.61	1.86
	70	114	100.0	1.48	1.71
	90	120	114.0	1.52	1.76
	100	126	124.0	1.50	1.74
	115	130	134.1	1.53	1.76
18	60	111	107.0	1.67	1.93
	70	119	115.0	1.56	1.81
	90	126	127.0	1.54	1.78
	100	131	137.0	1.54	1.77
	115	137	148.9	1.53	1.76
20	60	114	134.1	1.99	2.29
	70	127	151.0	1.80	2.08
	90	135	164.0	1.73	2.00
	100	141	180.0	1.74	2.01
	115	146	193.7	1.75	2.02
22	60	115	153.7	2.24	2.58
	70	127	174.0	2.08	2.40
	90	141	189.0	1.83	2.11
	100	149	206.0	1.79	2.06
	115	154	222.2	1.80	2.08
24	60	121	177.2	2.33	2.69
	70	132	201.0	2.22	2.56
	90	144	222.0	2.06	2.38
	100	154	240.0	1.95	2.25
	115	157	259.0	2.02	2.34

* De neerslagsnelheden worden weergegeven met kop-aan-kop dekking.
Opmerkingen:
Alle radiusmetingen zijn uitgevoerd bij standaard rotatiesnelheden.

ST-1700-V MET SPROEIERS MET KORTE RADIUS (P/N 959900)
Sproeier	Druk PSI	Radius ft	Debiet GPM	Neerslag in/uur*
16	60	70	26.3	1.03	1.19
	70	72	28.5	1.06	1.22
	90	74	31.3	1.10	1.27
	100	76	33.2	1.11	1.28
10	60	81	37.8	1.11	1.28
	70	84	42.5	1.16	1.34
	90	86	47.1	1.23	1.42
	100	88	49.5	1.23	1.42
12	60	92	53.9	1.23	1.42
	70	94	60.5	1.32	1.52
	90	96	65.7	1.37	1.58
	100	98	69.0	1.38	1.60
14	60	103	69.3	1.26	1.45
	70	105	78.2	1.37	1.58
	90	108	85.5	1.41	1.63
	100	110	89.4	1.42	1.64

* De neerslagsnelheden worden weergegeven met kop-aan-kop dekking.
Opmerkingen:
Alle radiusmetingen zijn uitgevoerd bij standaard rotatiesnelheden.

HUNTER INDUSTRIES
1940 Diamond Street, San Marcos, California 92078 USA
hunterirrigation.com
