Scosche LOC-80 handleiding
Inleiding

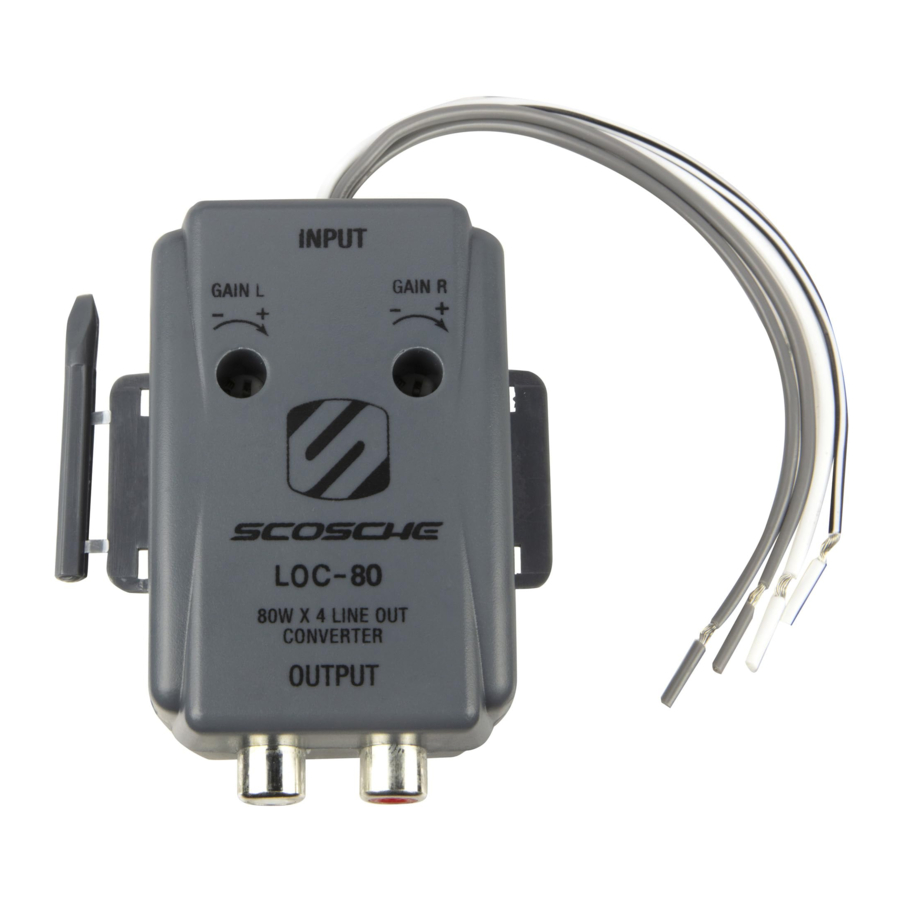

De LOC-80 is een niet-elektronisch apparaat waarmee elke stereo kan worden aangesloten op een versterker/EQ-booster. Dit wordt bereikt door de luidsprekerniveau-uitgangen van elke stereo om te zetten in RCA-aansluitingen op laag niveau door het signaal elektronisch om te zetten terwijl het door de LOC-80 gaat.
Gebruik de LOC-80 wanneer u een versterker of EQ-booster wilt toevoegen aan een stereo die niet is uitgerust met RCA-uitgangen (laag niveau). Door simpelweg de luidsprekeringangen van de LOC-80 aan te sluiten op de luidsprekeruitgangen van uw radio, kunt u nu elke versterker of EQ-booster toevoegen aan uw autoradiosysteem. (Zie illustratie A).

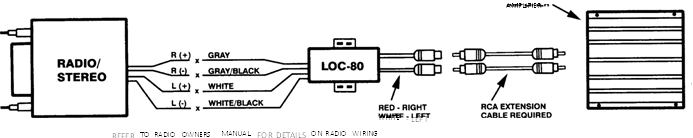

ILLUSTRATIE A:
INSTRUCTIES - HANDIGE TIPS
- De bedradingskleuren van de LOC-80 kunnen afwijken van de bedradingskleuren op uw stereo.
- Raadpleeg de handleiding van uw stereo om de juiste draadfuncties te bepalen.
- Werk altijd in een ruimte met voldoende verlichting.
- Voor handige tips over het aansluiten van draden, zie het hoofdstuk "Professionele bedradingstips".
DE LOC-SO AANSLUITEN OP UW RADIO
- Sluit de linker (+) luidsprekerdraad van uw stereo aan op de witte draad van de LOC-80. Sluit de linker (-) luidsprekerdraad aan op de wit/zwarte draad van de LOC-80. Sluit de rechter (+) luidsprekerdraad aan op de grijze draad van de LOC-80. Sluit de rechter (-) luidsprekerdraad aan op de grijs/zwarte draad van de LOC-80. (Zie illustratie A.)
- Sluit de RCA-uitgangsstekkers van de LOC-80 aan op de RCA-ingangen van uw versterker/EQ-booster. Rood = Rechts, Wit = Links.
- Controleer alle aansluitingen en test het geluidssysteem.
HET UITGANGSNIVEAU AANPASSEN
De LOC-80 is uitgerust met regelaars voor het uitgangsniveau die kunnen worden aangepast voor een goede afstemming van het geluidsniveau. Dit gebeurt door een kleine platte of kruiskopschroevendraaier in de gaten voor de versterkingsaanpassing te steken, die zich bovenop de LOC-80 bevinden. Door met de klok mee te draaien, wordt de versterking voor dat individuele kanaal verhoogd, of de hoeveelheid geluid die door de LOC-80 mag gaan. Door tegen de klok in te draaien, wordt de versterking voor dat individuele kanaal verlaagd. Als u het gevoel heeft dat het geluid te zacht is na het verhogen van het volume van uw stereo, verhoog dan evenveel de linker- en rechterversterking van de LOC-80 totdat het geluidsniveau voldoende is. Als het geluidsniveau te hoog is met slechts een lichte verhoging van het stereovolume, of als vervorming (slechte geluidskwaliteit) merkbaar is, verlaag dan evenveel de versterking van de LOC-80.
PROFESSIONELE BEDRADINGSTIPS
Werk nooit met meer dan één aansluiting tegelijk, omdat dit een elektrische kortsluiting kan veroorzaken als twee incompatibele draden elkaar raken.
Opmerking: Het wordt aanbevolen om alle bedradingsaansluitingen te solderen in plaats van alleen de aansluitingen te draaien en af te plakken. Als er echter geen soldeerbout beschikbaar is, worden stootverbinders of draadmoeren aanbevolen.
Draden solderen: Strip de uiteinden van de draden elk ongeveer 1/2" terug. Als u krimpkous gebruikt om uw aansluiting te beschermen, schuift u een stuk van 1" dat later zal worden gebruikt over een van de draden.
Draai de uiteinden van de draden in elkaar. Begin met het verwarmen van de blanke draden met een soldeerbout. Breng vervolgens de soldeer aan totdat deze in de strengen van de draad is opgenomen. Laat de draden afkoelen en de soldeer uitharden. Zodra het is afgekoeld, bedek de aansluiting met krimpkous indien eerder gebruikt, of een UL-goedgekeurde elektrische tape. Ga dan verder met de volgende aansluiting.
Stootverbinders: Strip de uiteinden van de draden elk ongeveer 1/4 tot 3/8" terug. Knijp het ene uiteinde van de stootverbinder vast aan een van de draden die u wilt splitsen. Knijp het andere uiteinde van de stootverbinder vast aan de draad waarmee u hem wilt splitsen. Test de knijpverbinding door voorzichtig aan beide draden te trekken.
Draadmoeren: Draai beide uiteinden van de draden die u wilt verbinden in elkaar. Schuif de draadmoer over de uiteinden van de draden en draai totdat deze stevig op de uiteinden van de draden zit. Test de aansluiting door voorzichtig aan de draden te trekken.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Scosche LOC-80 handleiding
