Sofirn HS10 Handleiding

Introductie

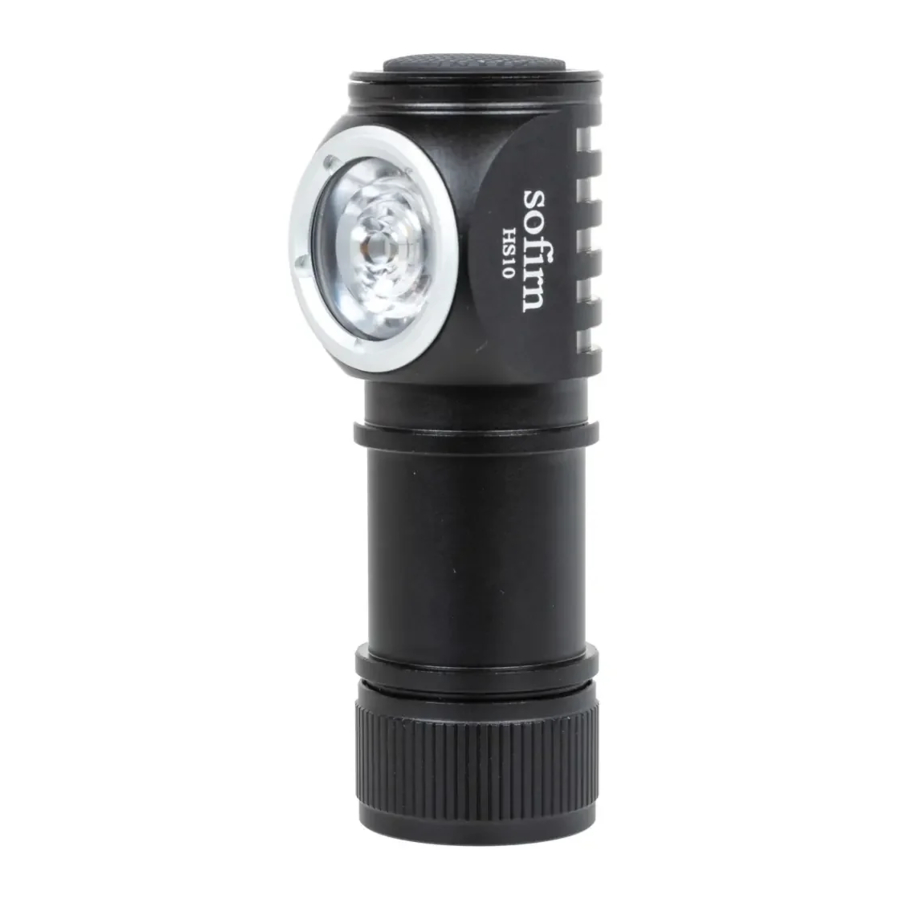

De HS10 is een krachtige mini-hoofdlamp en een veelzijdige werklamp. Hij maakt gebruik van een krachtige LH351D LED om een mooie lichtbundel te leveren voor werken, hardlopen, wandelen en meer. Aangedreven door één 16340- of CR123A-batterij en met een eenvoudige maar uitgebreide gebruikersinterface, is de HS10 uw betrouwbare partner voor dagelijks gebruik.

ANSI/NEMA FL1-tabel

Specificaties

• Emitter: 1x Samsung LH351D LED met een levensduur tot 50.000 uur
• Batterijopties: 1x 16340 Li-Ion-batterij
• Bedrijfsspanning: 3,0V - 4,2V (16340-batterij)
• Afmeting: 67,2 mm (lengte) × 22,5 mm (hoofddiameter)
• Gewicht: 37 gram (zonder batterij)
• Behuizing van de hoofdlamp: Aluminiumlegering van ruimtevaartkwaliteit 6061, CNC-vervaardigd tot hard geanodiseerd volgens militaire specificatie type III, anti-slijtage afwerking om een solide behuizing te krijgen, anti-crash geometrie en betere warmte-uitwisseling.
• Fresnel-lenzen - kras- en slijtvast
• Automatische Stepdown: De turbomodus schakelt automatisch over naar de High-modus om oververhitting te voorkomen.

Circuitbescherming

• Dubbelklik om Turbo te activeren, het schakelt automatisch over naar de High-modus om oververhitting te voorkomen.
• Het schakelt automatisch over naar lagere modi wanneer de 16340-batterij niet genoeg stroom heeft.

Batterijspecificaties

Batterij installeren: Draai de eindkap los om één 16340-batterij te plaatsen met de anodezijde (+) naar de kop gericht, en draai de eindkap vervolgens weer vast.

Bedieningsinstructies

Vanuit UIT

1. Enkelklik om AAN te zetten, en enkelklik om UIT te zetten.
2. Ingedrukt houden om Moon aan te zetten. Nogmaals ingedrukt houden om door de getrapte modi te bladeren.
3. Dubbelklikken om Turbo te activeren. Nogmaals dubbelklikken om Moon te activeren, enkelklikken om UIT te zetten, ingedrukt houden om door de getrapte modi te bladeren.
4. Drievoudig klikken om Strobe te activeren, nogmaals dubbelklikken om door Strobe-SOS-Beacon te bladeren, en enkelklikken om UIT te zetten.
5. Vier snelle klikken om de vergrendeling te activeren. Nogmaals 4 snelle klikken om de vergrendeling te deactiveren en terug te keren naar de vorige modusinstelling. Wanneer het lampje is vergrendeld, knippert de hoofd-LED twee keer om de status van vergrendeling aan te geven. Houd de knop ingedrukt om Moon te activeren terwijl het is vergrendeld.

Vanuit AAN

1. Enkelklik om UIT te zetten, behalve Turbo en Strobe
2. Ingedrukt houden om de helderheid traploos te wijzigen. Laat de knop los om te stoppen in de huidige lichtmodus.
3. Dubbelklikken om Turbo te activeren. Enkelklikken om terug te keren naar de vorige modus, ingedrukt houden om door de modi te bladeren (Moon – Low – Medium – High).
4. Drievoudig klikken om Strobe te activeren, nogmaals dubbelklikken om door Strobe-SOS-Beacon te bladeren, enkelklikken om terug te keren naar de vorige modus.
5. Vier snelle klikken om te schakelen tussen de getrapte modus en de oploopmodus. Het lampje knippert twee keer wanneer de modus wordt gewijzigd.

Probleemoplossing en onderhoud

• Het demonteren van de afgedichte kop kan de hoofdlamp beschadigen en maakt de garantie ongeldig.
• Sofirn Ltd. raadt aan batterijen van een hoogwaardig merk te gebruiken. Schade door batterijlekkage maakt de garantie ongeldig.
• Verwijder de batterij als de hoofdlamp gedurende langere tijd niet wordt gebruikt.
• Om zelfontlading of onbedoelde activering tijdens opslag of transport te voorkomen, draait u de eindkap een halve slag los of verwijdert u de batterij.
• Elke 6 maanden moeten de schroefdraden worden afgeveegd met een schone doek, gevolgd door een dunne laag siliconenvet.
• Om een goed niveau van waterdichtheid te behouden, vervangt u versleten o-ringen door een goedgekeurde reserve.
• Probleemoplossing: Reinig de batterijcontacten regelmatig, aangezien vuile contacten de prestaties van de hoofdlamp kunnen belemmeren. Als u problemen ondervindt (flikkering, intermitterend schijnen of niet inschakelen), moeten de volgende oorzaken en oplossingen worden geprobeerd:
  Reden A: De batterij moet worden vervangen.
  Oplossing: Vervang de batterij door een goedgekeurd type volledig opgeladen batterij.
  Reden B: Schroefdraden, PCB-bordcontact of andere contacten zijn vuil.
  Oplossingen: Reinig de contactpunten met een wattenstaafje gedrenkt in ontsmettingsalcohol.
  Reden C: De hoofdlamp gaat bij het eerste gebruik niet aan.
  Oplossing: Vergeet niet om bij het eerste gebruik de isolatiesticker van de batterij te verwijderen.
  Als de bovenstaande methoden niet werken, raadpleeg dan het garantiebeleid voordat u contact opneemt met uw geautoriseerde distributeur.

Sofirn Limited:

Neem contact met ons op als u vragen heeft.
Als uw product defect is, neem dan contact met ons op voor vervanging binnen de garantieperiode.
Fabrikant: Shenzhenshi Jinba Technology Co.,Ltd
Adres: 1/F tot 9/F, 1st Building, NO.110 Tenglong Industrial Center, Guanlan Street, Longhua New District, Shenzhen 518000, China

Veiligheidsinstructies

• De HS10 is een krachtige hoofdlamp. Richt de lichtbundel nooit rechtstreeks op een persoon, dier of rijdende voertuigen. Dit kan leiden tot schade aan het netvlies. Laat kinderen er niet mee spelen. De stroboscoopmodus kan een aanval veroorzaken bij personen met lichtgevoelige epilepsie.
• Het langdurig bedienen van de hoofdlamp in de Turbo- of High-modus zal deze opwarmen. Dit is normaal.
• De HS10 is bedoeld voor gebruik met een premium 16340 oplaadbare batterij.
• Zorg er bij het installeren van de batterij voor dat de anode (+) zijde altijd naar de kop/LED's is gericht.
• Draai de eindkap een halve slag los om ongewenste activering tijdens transport te voorkomen. Het voorkomt ook dat de batterij leegloopt terwijl de hoofdlamp in stand-by staat.
• Vermijd het stoten of laten vallen van de hoofdlamp.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sofirn HS10 Handleiding
