Secret Lab MAGNUS Pro Handleiding

Inleiding

Deze handleiding is voor gebruikers die wandcontactdozen dichter bij de rechterkant van het bureau hebben en de geïntegreerde voedingszuil (Integrated Power Supply Column, IPSC) van de linkerpoot naar de rechterpoot willen verplaatsen. Dit zorgt voor een nettere bekabeling en voorkomt dat de voedingskabel onder je bureau bungelt. Houd er rekening mee dat de schakelaar naar voren wijst wanneer deze aan de rechterkant is geïnstalleerd.

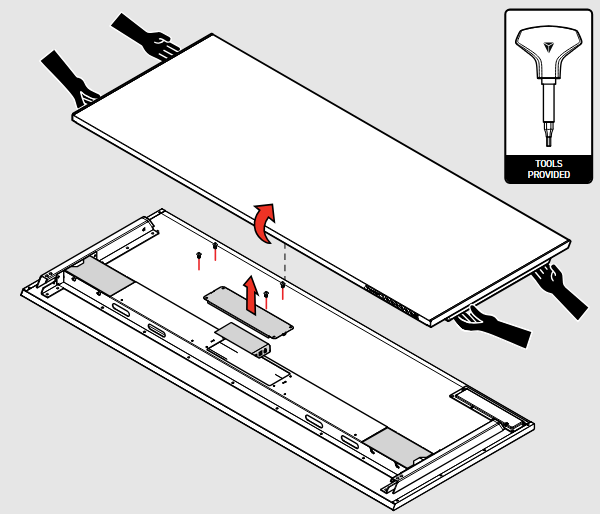

Voorbereiding op de montage

Til met minstens twee personen het metalen bureaublad op en plaats het ondersteboven op een vuilvrije plek om het oppervlak van het metalen bureaublad te beschermen. Verwijder de serviceluik met het schroevendraaierhandvat en het kleine uiteinde van de meegeleverde dubbele bit.

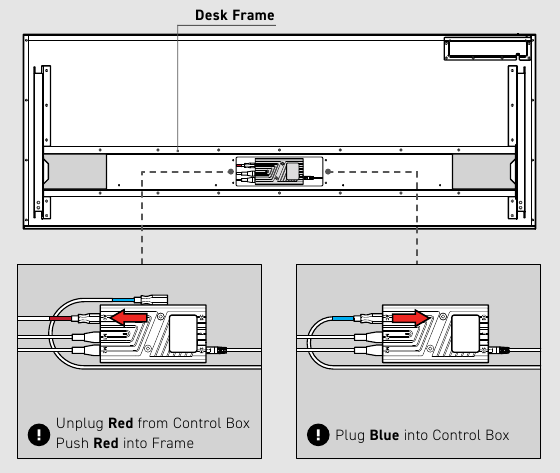

Voorbereiding op het verwisselen van de voedingszuil

Verwijder de rode kabelconnector uit de bedieningskast en duw deze in het bureauframe zoals in het diagram wordt weergegeven. Steek de blauwe kabelconnector in de bedieningskast zoals in het diagram wordt weergegeven.

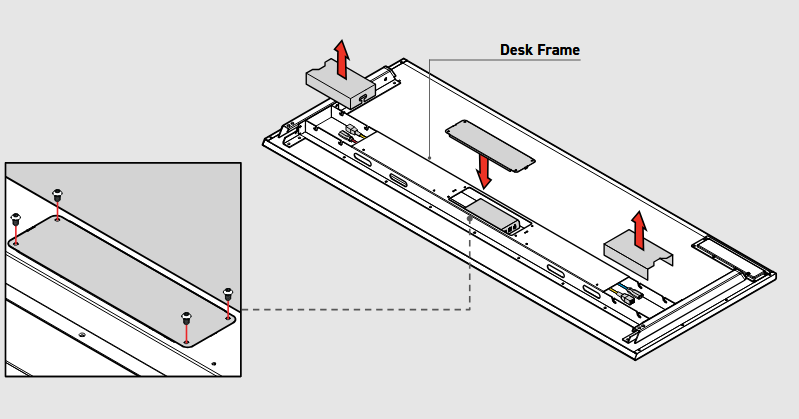

Voorbereiding op het verwisselen van de voedingszuil

Installeer de serviceluik terug op het bureauframe met behulp van het schroevendraaierhandvat en het kleine uiteinde van de meegeleverde dubbele bit. Verwijder de kartonnen afdekkingen.

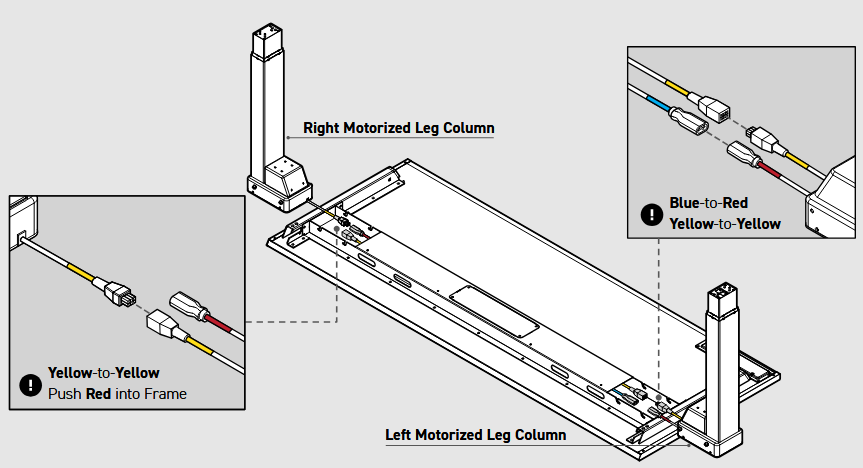

De gemotoriseerde poten verwisselen

Verwissel de gemotoriseerde poten naar de tegenoverliggende zijden. Sluit de kabels op de gemotoriseerde poten aan op de overeenkomstige kabels die in het diagram worden weergegeven om ze aan te sluiten op de bedieningskast.

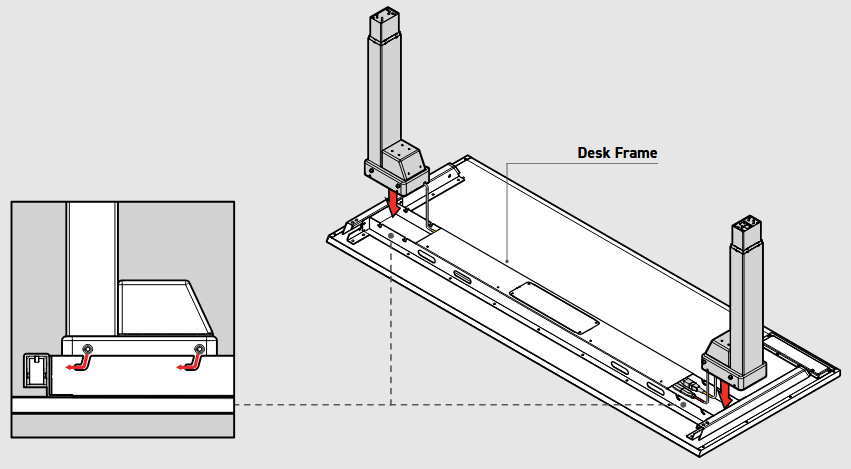

De gemotoriseerde poten monteren

Duw de kabels in het bureauframe. Plaats de gemotoriseerde poten in het bureauframe op de manier die hieronder wordt weergegeven. Zorg ervoor dat de gemotoriseerde poten volledig zijn geplaatst en schroef de bevestigingsmiddelen vast.

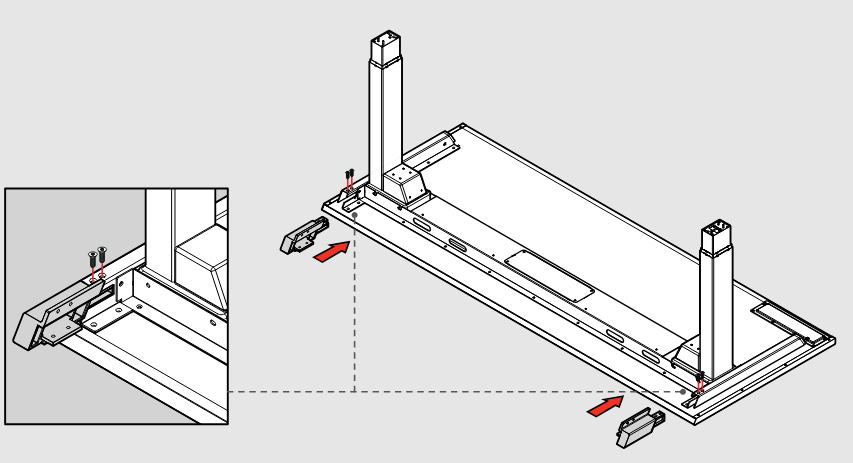

De montageblokken voor de kabelgoot monteren

Plaats de montageblokken in het zijframe en schroef de bevestigingsmiddelen vast.

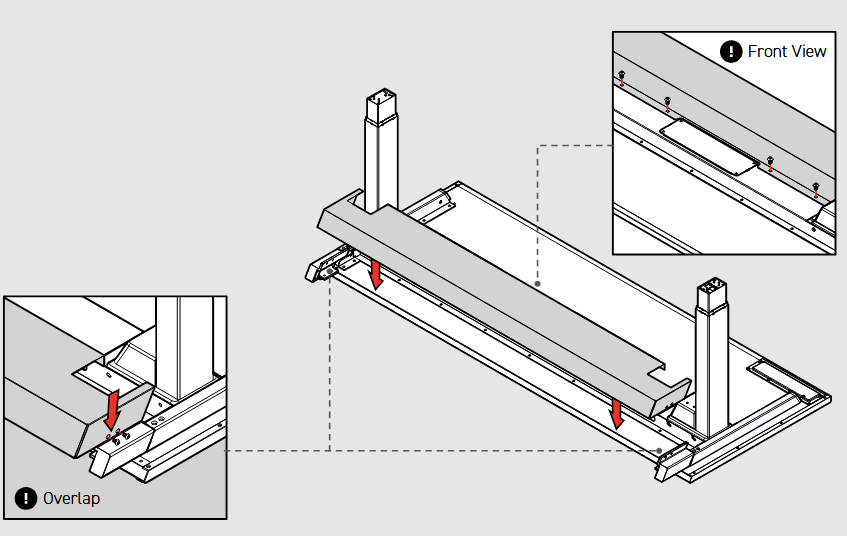

De kabelgoot monteren

Plaats de kabelgoot over de montageblokken. Lijn de schroefgaten op de kabelgoot uit met de gaten op het bureauframe en schroef de bevestigingsmiddelen vast. Draai de schroeven aan beide zijden van de kabelgoot vast.

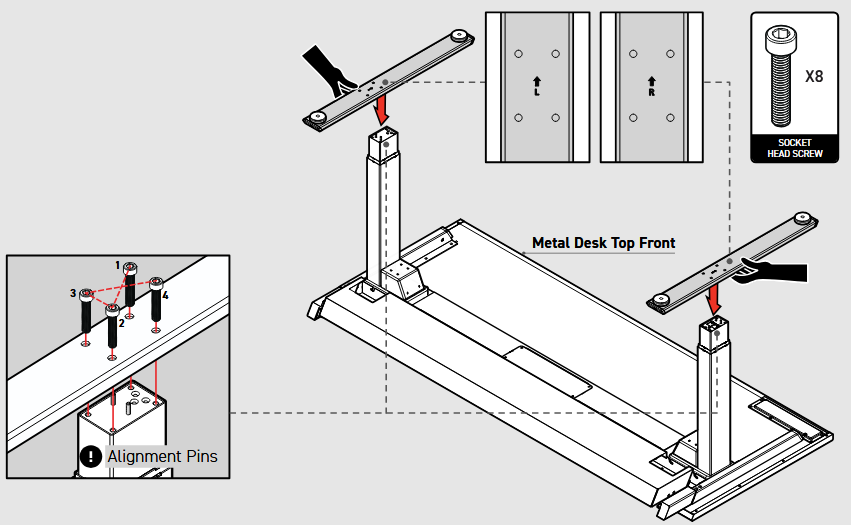

De tafelvoeten monteren

Plaats de linker- en rechtertafelvoeten op de gemotoriseerde poten met behulp van de uitlijnpennen. Zorg ervoor dat het lange uiteinde van de voeten naar de voorkant van het bureau is gericht, zoals aangegeven door de pijlen. Houd de tafelvoeten vast terwijl je de bevestigingsmiddelen vastschroeft.

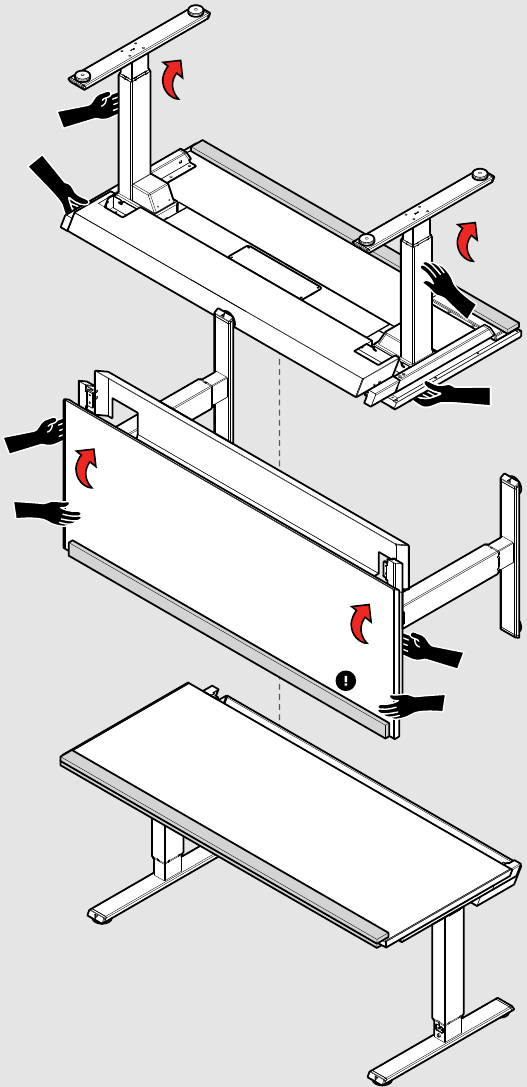

Het bureau rechtop zetten

Gebruik de Secretlab MAGNUS Pro niet voordat alle stappen en kalibratie zijn voltooid.

Gevaar voor letsel. Houd handen en voeten vrij bij het verplaatsen en omkeren van het bureau.

Pak met minstens twee personen het metalen bureaublad vast met het zijkanaal in de ene hand en een gemotoriseerde poot in de andere. Kantel het voorzichtig en draai het 90 graden naar achteren, zodat het bedieningspaneel naar beneden is gericht.
Zorg ervoor dat het bedieningspaneel wordt beschermd door de schuimverpakking.
Pak het metalen bureaublad vast met het zijkanaal en kantel het voorzichtig en draai het 90 graden naar achteren, zodat het bureau rechtop staat.

Gebruik de Secretlab MAGNUS Pro niet voordat alle stappen en kalibratie zijn voltooid.

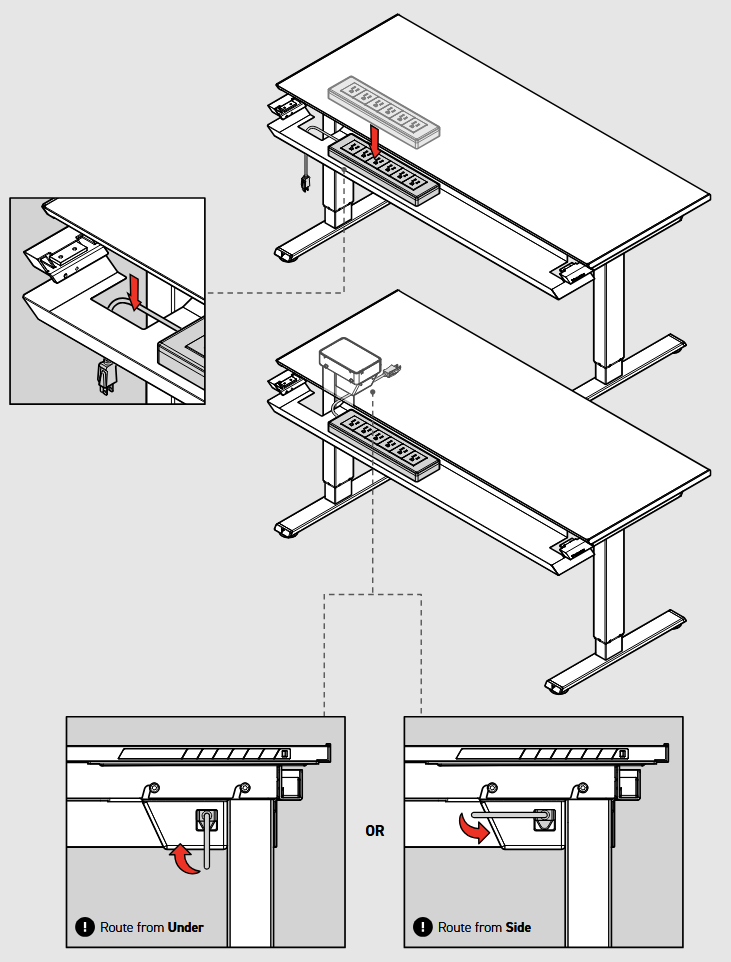

Hint: Als je stekkerdoos groot is, kun je deze nu in de kabelgoot plaatsen en de kabel van de stekkerdoos in de opening van de kabelgoot laten zakken voordat je de scharnierende achterklep monteert.
Leid je stekkerdooskabel van de onderkant om hem in het stopcontact aan de voorkant van de gemotoriseerde poot te steken. Als je van plan bent om de Secretlab Premium pc-houder aan dezelfde kant te installeren, leid je stekkerdooskabel dan in plaats daarvan vanaf de zijkant van de gemotoriseerde poot.
Protip: je stekkerdooskabel kan worden beheerd met behulp van de Secretlab Magnetic Cable Anchors.

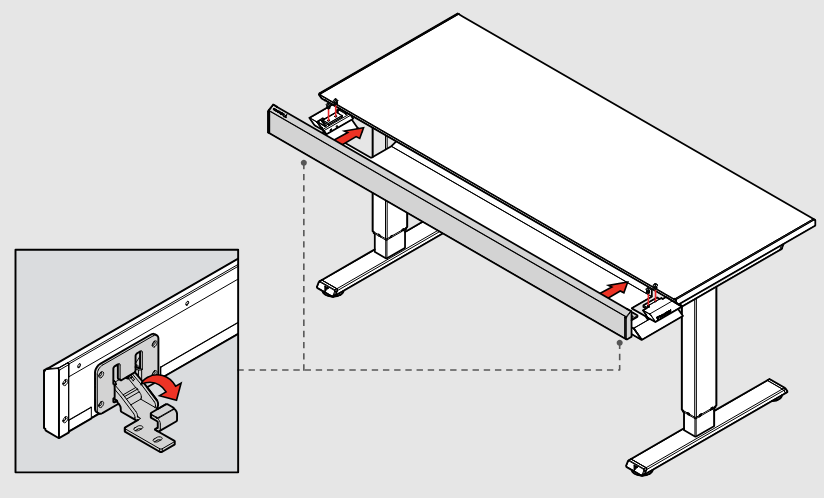

De scharnierende achterklep monteren

Trek beide scharnieren omlaag en lijn de scharnierende achterklep uit op het metalen bureaublad. Schroef de bevestigingsmiddelen vast.

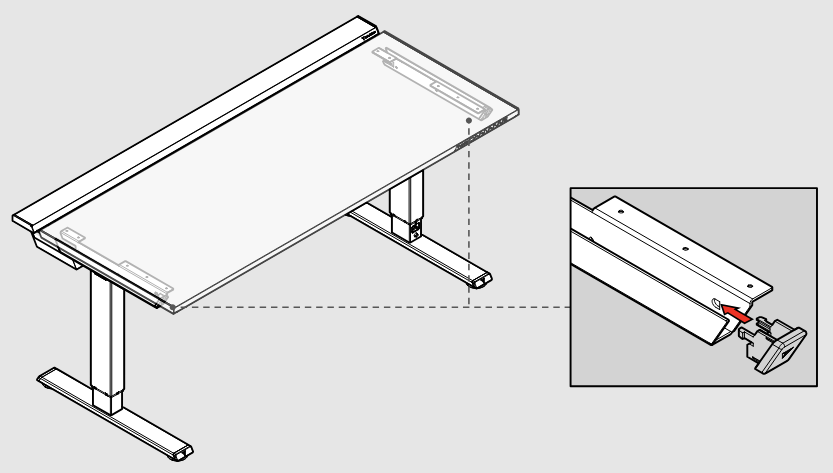

De afwerkdoppen installeren

Plaats de afwerkdoppen in de voorkant van de zijkanten van je metalen bureaublad.

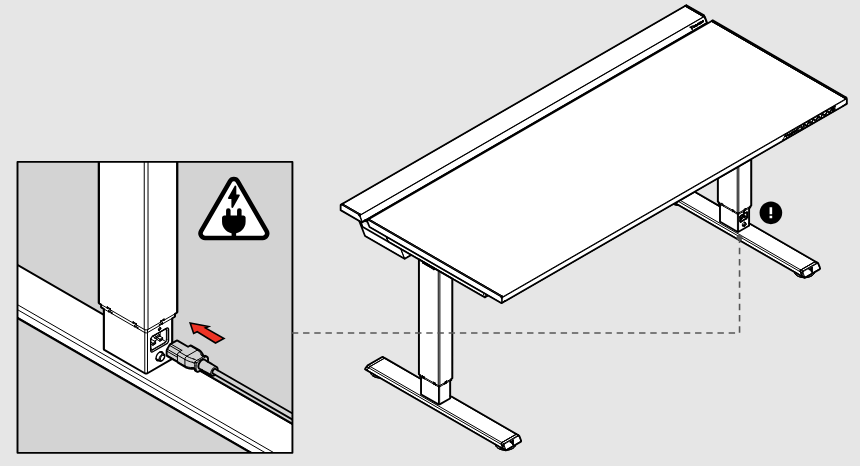

Het netsnoer aansluiten

Gebruik de Secretlab MAGNUS Pro niet voordat alle stappen en kalibratie zijn voltooid.

Steek het netsnoer in het stopcontact aan de onderkant van de linker gemotoriseerde poot. Sluit je bureau aan op een stopcontact van 100V - 240V.

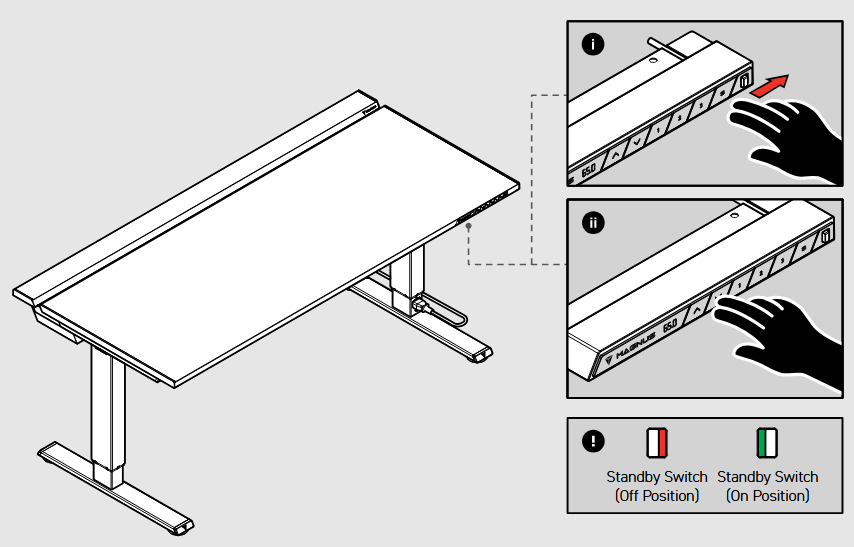

Je bureau kalibreren

Opmerking: je gemotoriseerde poten zijn gesmeerd om een soepele werking te garanderen. Na enkele cycli is het normaal dat er wat residu op de poten te zien is.
Schuif de stand-byschakelaar naar rechts om het bedieningspaneel in te schakelen. Houd de -knop ingedrukt. Het display toont "". Laat de knop niet los totdat er een pieptoon klinkt. Het kalibratieproces is voltooid.
