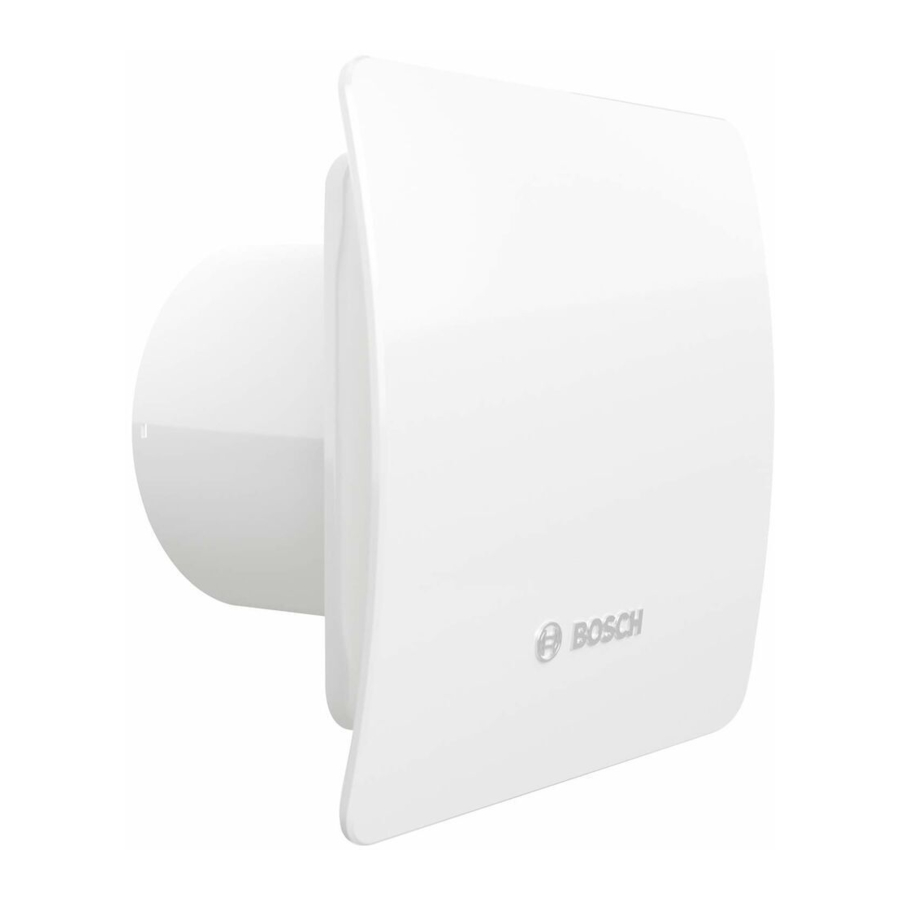

Bosch Fan 1500 / 1500 DH Handleiding

TOEPASSING EN BEDRIJFSVOORWAARDEN

• Badkamerventilatoren zijn ontworpen om normale of licht stoffige lucht (deeltjesgrootte <10 μm) met lage agressiviteit en vochtigheid in gematigde klimaten te transporteren in overeenstemming met en binnen hun prestatiegrenzen.
• Het apparaat is alleen ontworpen voor continu gebruik in een gebouw als er geen toegang is tot de stroomtoevoerleiding.
• De maximale temperatuur van het medium dat door de badkamerventilator wordt verwerkt en de maximale omgevingstemperatuur zijn +40°C.
• De afzuigventilator is een IP24-apparaat van beschermingsklasse II als deze volgens figuur 5 en aanhangsel in de muur is geïnstalleerd. De ventilator is niet ontworpen voor plafondmontage.
• De badkamerventilator moet worden gebruikt in overeenstemming met het beoogde gebruik en in overeenstemming met de gegevens op het typeplaatje.
• De badkamerventilator moet worden aangesloten op het elektriciteitsnet van het gebouw (verzonken elektrische installatie) met een van de volgende stroomkabels: 2x1,5 mm²; 3x1,5 mm², afhankelijk van de ventilatorversie - zie punt 6. Als een kabel met meer draden wordt gebruikt, bijvoorbeeld 4x1,5 mm², mag de buitendiameter van de kabel niet groter zijn dan 14 mm.
• De badkamerventilator mag niet worden gebruikt om lucht te circuleren met de volgende kenmerken:
  • viskeuze verontreinigingen die vatbaar zijn voor afzetting in de badkamerventilator,
  • corrosieve verontreinigingen die de badkamerventilator kunnen aantasten,
  • verontreinigingen uit mengsels van ontvlambare stoffen in de vorm van gassen, dampen, nevels en stof, die in combinatie met lucht een explosieve atmosfeer kunnen creëren.
• Motoren die zijn uitgerust met kogellagers zijn ontworpen voor een levensduur van minstens 30.000 uur bij de maximaal toelaatbare omgevingstemperatuur, zodat continu gebruik met maximale efficiëntie mogelijk is.
• Als er extra controllers in de installatie aanwezig zijn, mogen deze niet leiden tot frequent in- en uitschakelen van de badkamerafzuiging, aangezien dit als extreem wordt beschouwd en niet als het beoogde gebruik van het product.
• Het apparaat is niet geschikt voor gebruik boven 2000 m.

TRANSPORT EN OPSLAG

• Badkamerventilatoren moeten in de originele verpakking worden bewaard op een droge plaats die beschermd is tegen weersinvloeden.
• Handhaaf opslag- en transporttemperaturen tussen -20°C en +40°C.
• Vermijd schokken en stoten. Badkamerventilatoren moeten in de originele verpakking worden vervoerd.
• Als de opslagperiode langer is dan 1 jaar, is het noodzakelijk om de correcte werking van de motorlagers te controleren door de rotor vóór de installatie handmatig te draaien.
• Schade veroorzaakt door onjuist transport, opslag of opstarten valt niet onder de garantie.

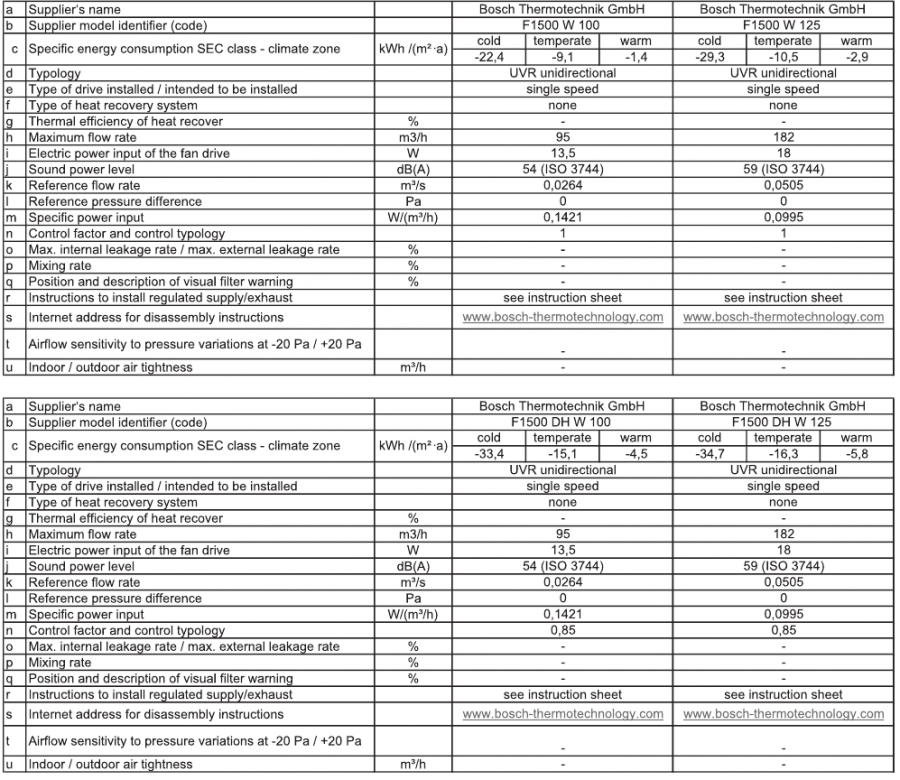

PRODUCTGEGEVENS

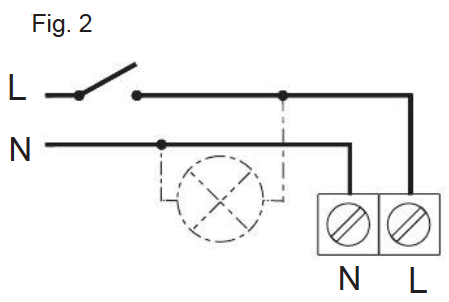

Aansluitblok (standaardversie, geen onderdeelindexachtervoegsel). Modellen met aansluitblok moeten worden aangesloten volgens het bedradingsschema in Fig. 2.

De badkamerventilator wordt bediend met een aparte schakelaar, die deel uitmaakt van de elektrische installatie van het gebouw (geen onderdeel van het apparaat).
Vochtigheidssensor en timer (onderdeelnaamachtervoegsel "DH"). Modellen die zijn uitgerust met een vochtigheidssensor (hygrostaat) en stopvertraging (timer) moeten worden aangesloten volgens het bedradingsschema in Fig. 3 of 4.

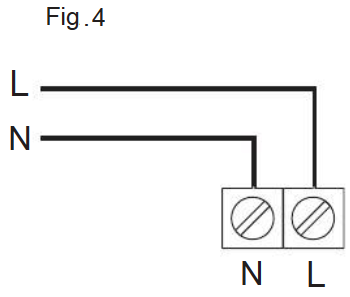

De werking van de badkamerventilator is afhankelijk van de manier waarop de stroom wordt aangesloten. Indien aangesloten zoals weergegeven in Fig. 4, start de badkamerventilator automatisch wanneer de luchtvochtigheid de ingestelde waarde overschrijdt. De ventilator wordt uitgeschakeld wanneer de luchtvochtigheid onder de ingestelde waarde daalt en nadat de ingestelde stopvertragingstijd is verstreken sinds de luchtvochtigheid daalt.

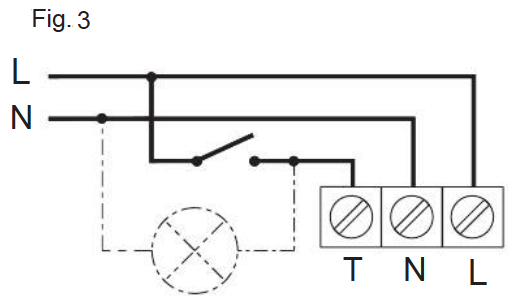

Indien aangesloten volgens Fig. 3, is het, naast de automatische werking, mogelijk om de badkamerventilator handmatig te starten met behulp van een lichtschakelaar of een aparte schakelaar voor de badkamerventilator. Als het licht of de badkamerventilator is uitgeschakeld, zoals in het eerste geval, stopt het apparaat na de stopvertragingstijd die is ingesteld met de potentiometer, op voorwaarde dat de luchtvochtigheid in de ruimte lager is dan het niveau dat is ingesteld op de potentiometer. Het vochtigheidsdetectiesysteem is het hoofd systeem. Het werkbereik van de vochtigheidssensor is 40% tot 90% van de relatieve luchtvochtigheid. Het systeem is bovendien uitgerust met een timer.
De stopvertragingstijd kan worden ingesteld met een potentiometerknop op de elektronische module van de stopvertragingstimer. De minimale stopvertragingstijd is 3 minuten met de potentiometerknop tegen de klok in gedraaid. Draai de potentiometerknop met de klok mee om een langere stopvertragingstijd in te stellen. De maximale stopvertragingstijd is 30 minuten. De stopvertragingstijdregeling is een soepele regeling. De stopvertragingstijd van de ventilator wordt geteld vanaf het moment dat het licht of een aparte schakelaar waarop het apparaat is aangesloten, wordt uitgeschakeld of vanaf het moment dat de luchtvochtigheid daalt die is ingesteld op de potentiometer van de vochtigheidssensor.
LET OP: Wanneer de groene diode in het elektronische systeem brandt, betekent dit dat de luchtvochtigheid in de ruimte hoger is dan de vooraf ingestelde waarde op de potentiometer die de aanpassing van de luchtvochtigheid regelt. Zolang de diode brandt, begint de ventilator niet met het aftellen van de stopvertraging waarna de ventilator wordt uitgeschakeld. Dit gebeurt pas nadat de luchtvochtigheid in de ruimte daalt en de groene diode uitgaat.

INSTALLATIE

De badkamerventilator mag uitsluitend worden geïnstalleerd, aangesloten op het elektriciteitsnet en in gebruik worden genomen door gekwalificeerd personeel in overeenstemming met de geldende wetgeving!

Benodigd gereedschap:

Installatieprocedure

• Bepaal de installatielocatie van de ventilator
• Bereid de voedingskabel voor zoals aangegeven in hoofdstuk TOEPASSINGS- EN BEDRIJFSVOORWAARDEN

OPMERKING: Zorg ervoor dat er geen spanning op de voedingskabel staat voordat u verdergaat.

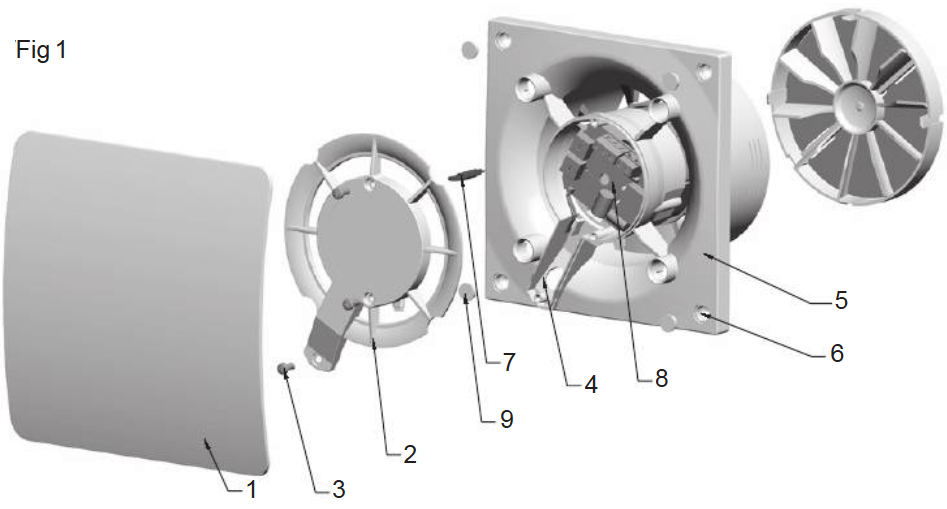

• Verwijder de gatpluggen (9) met een puntig gereedschap
• Meet en boor de gaten voor de ventilator, de ø6 mm bevestigingspennen (meegeleverd in de verpakking) en leid vervolgens de voedingskabel

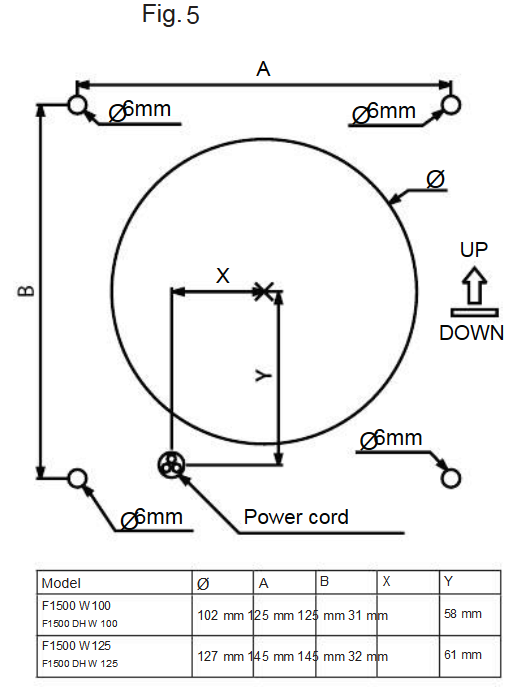

OPMERKING: De indeling van de montagegaten en draden moet in overeenstemming zijn met Figuur 5 en Bijlage 1.

• Verwijder de elektrische afdekking (2) die is bevestigd met schroeven (3)
• Voer de dubbel geïsoleerde elektrische kabel door de doorgang (4). De kabel moet zo lang zijn dat deze kan worden aangesloten op de stroomaansluitingen

Voordat u de ventilator bevestigt: Verwijder vreemde voorwerpen uit de ventilator; controleer of de rotor vrij kan draaien door deze met de hand in beweging te zetten; zorg ervoor dat er voldoende ruimte is voor het openen van de terugslagklep die zich bij de ventilatoruitlaat bevindt;
Het wordt aanbevolen om de afzuigventilator met flexibele buizen op de kanaalinstallatie aan te sluiten!

• Plaats de ventilatorbehuizing (5) en de montagepennen in de voorbereide gaten
• Bevestig de ventilator aan de scheidingswand door de schroeven in de bevestigingspluggen te schroeven, met behulp van de montagegaten (6)
• Plaats de pluggen voor de montagegaten
• Verwijder de buitenste isolatie van de kabel en verwijder de draadisolatie over een lengte van 4 mm
• Rangschik de kabel en sluit deze aan volgens het aansluitschema dat geschikt is voor het te installeren model
• Zorg ervoor dat de kabelgeleiders stevig aan de aansluitingen zijn bevestigd

OPMERKING: Als er ongebruikte draden in de kabel zitten, moeten deze worden geïsoleerd.

• Controleer of de ventilator veilig is gemonteerd en of de elektrische installatie correct is
• Pas de parameters aan:
  Geldt voor de DH-versie: Stel de tijdsvertraging en de gevoeligheid van de vochtigheidssensor in met behulp van de sleutel (7) op de potentiometers op de controller (8)
• Controleer de afdichting van de aansluitkabel
  • De aansluitkabel moet zo worden beschermd dat er in geval van overstroming onder geen enkele omstandigheid water bij de onder spanning staande delen kan komen

Bevestig de elektrische afdekking (2) en schroef deze vervolgens vast met schroeven (3)

Bevestig het voorpaneel (1) dat dient als bescherming tegen het aanraken van bewegende delen en het binnendringen van water

LET OP! Gevaar voor letsel aan vingers door de draaiende ventilatorrotor! Installeer de bescherming tegen direct contact met bewegende delen voordat u begint!

EERSTE KEER OPSTARTEN VAN HET APPARAAT

De eerste start mag pas plaatsvinden nadat alle veiligheidsmaatregelen zijn gecontroleerd en de risico's zijn geëlimineerd. Controleer na het opstarten van de badkamerventilator of deze stabiel loopt en of de lucht efficiënt wordt afgevoerd (uit de ruimte en via het afvoerkanaal naar buiten).
De badkamerventilator mag alleen worden gebruikt met het voorpaneel, dat bescherming biedt tegen contact met bewegende delen en het binnendringen van water.
De installateur is verantwoordelijk voor de naleving van de geldende normen en kan aansprakelijk worden gesteld voor ongevallen als gevolg van het ontbreken van veiligheidsvoorzieningen

ELEKTRISCHE AANSLUITINGEN

• De elektrische aansluiting en het opstarten mogen alleen worden uitgevoerd door gekwalificeerd personeel dat bevoegd is om elektrische werkzaamheden uit te voeren
• Volg altijd de geldende normen, veiligheidsvoorschriften en technische eisen van het energiebedrijf!
• Het type netvoeding, spanning en frequentie moeten overeenkomen met de gegevens op het typeplaatje van de badkamerventilator
• Voor badkamerventilatoren met stopvertraging is de minimumspanning op de T-aansluiting die het aftellen van de stopvertraging start of de afzuigventilator start 130V AC

AFMETINGEN

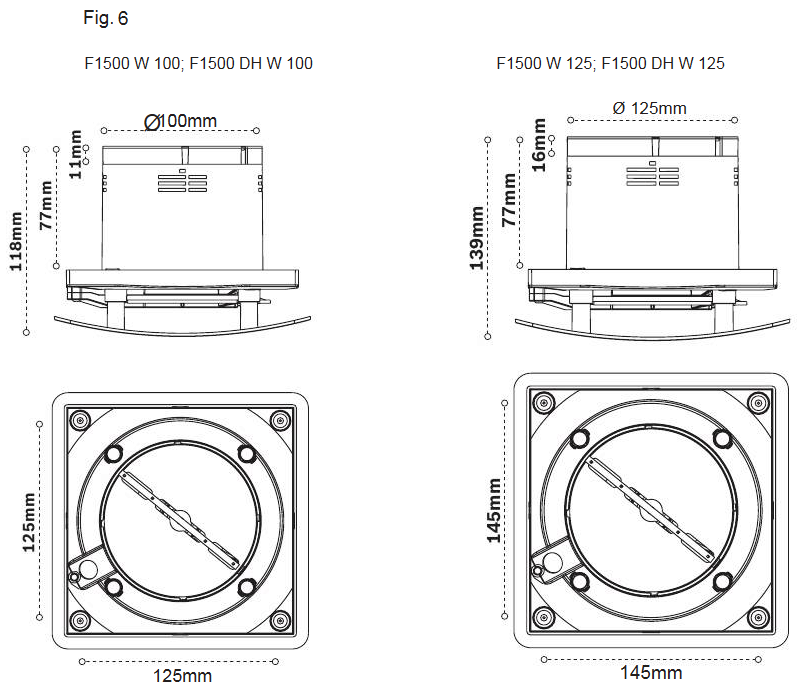

De afmetingen van de modellen staan vermeld op de verpakking en in Figuur 6

REINIGING

Risico op elektrocutie door beschadigde bedradingsisolatie! Koppel de badkamerventilator voor het reinigen volledig los van het elektriciteitsnet en beveilig deze tegen onbedoelde bediening!

• Reinig de voorkant en zichtbare delen van de behuizing met een vochtige doek
• Gebruik geen agressieve oplosmiddelen!
• Niet reinigen met een hogedrukreiniger of sterke waterstralen!
• Zorg er bij het reinigen voor dat er geen water in de elektromotor of de aansluitdoos komt
• Het rooster bij de badkamerventilatorinlaat moet altijd schoon worden gehouden

WAARSCHUWING

De volgende veiligheidssymbolen tonen belangrijke veiligheidsinformatie. Volg alle veiligheidsvoorschriften en de veiligheidssymbolen die in de handleiding worden getoond om letsel en gevaren te voorkomen!

Elektrocutiegevaar: hoogspanning!
Let op: draaiende delen!

ALGEMENE VEILIGHEIDSPRINCIPES

Informatie voor de doelgroep
Neem de instructies in de handleiding in acht. Het niet opvolgen van de instructies kan leiden tot materiële schade, persoonlijk letsel of zelfs de dood.

• Lees de installatie-instructies voordat u met de installatie begint
• Lees en bewaar deze handleiding voordat u het apparaat gebruikt
• Neem veiligheidsprincipes en waarschuwingen in acht
• Neem nationale en regionale voorschriften, technische regels en richtlijnen in acht

Veiligheid van huishoudelijke en soortgelijke elektrische apparaten
Om gevaren van elektrische apparaten te vermijden, gelden de volgende eisen conform de EN 60335-1 norm:

• "Dit product kan worden gebruikt door kinderen van minimaal 8 jaar oud, door mensen met verminderde fysieke en/of mentale vaardigheden, en door mensen zonder enige ervaring in of begrip van de werking van het product, indien onder toezicht of geïnstrueerd door een bevoegd volwassene in het veilige gebruik van het product, zodat ze de relevante operationele risico's begrijpen" ("This product can be used by children at least 8 years old, by people with impaired physical and/or mental abilities, and by people without any experience in or understanding of the operation of the product, if supervised or instructed by a competent adult in the safe use of the product so that they understand the relevant operating risks ")
• "Kinderen mogen niet met het apparaat spelen. Kinderen mogen het product niet schoonmaken of onderhouden zonder toezicht van een volwassene." ("Children should not play with the appliance Children should not be al-lowed to clean or maintain the product without supervision of an adult ")
• "Als het netsnoer defect is, moet het worden vervangen door de fabrikant, zijn serviceafdeling of een persoon met vergelijkbare kwalificaties om gevaren te voorkomen." ("If the power cord is defective, it must be replaced by the manufacturer, his service department or a person with similar qualifications in order to avoid hazards ")

Risico op dodelijk letsel door elektrische schok!
Het aanraken van onder spanning staande elektrische onderdelen kan leiden tot een elektrische schok

• De badkamerventilator is ontworpen voor permanente binnenverbinding, voor vaste elektrische installatie, die moet zijn uitgerust met middelen/apparaten voor totale contactbreuk om volledige scheiding te garanderen onder overspanningsomstandigheden van categorie III volgens de voorschriften voor dergelijke installatie
• De badkamerventilator is ontworpen voor installatie op een aanzienlijke hoogte, d.w.z. 2,3 m boven de vloer. Installatie - alleen in overeenstemming met de beschrijvingen en richtlijnen in deze handleiding, in het bijzonder met betrekking tot de vereiste installatiepositie, door het netsnoer in de behuizing te steken
• Er moeten maatregelen worden genomen om te voorkomen dat er gassen ontsnappen uit open rookkanalen of andere open vlamapparatuur in de kamer
• Ongeautoriseerde wijzigingen of aanpassingen aan de apparatuur zijn niet toegestaan
• Controleer voor de installatie van de apparatuur het draagvermogen van de constructie waarop deze moet worden gemonteerd, aangezien onjuiste montage kan leiden tot schade of vernieling van de apparatuur en een risico kan vormen voor personen in de nabijheid van de apparatuur in de volgende situaties

Het apparaat kan gevaarlijk worden als het onjuist wordt gebruikt of als het wordt geïnstalleerd door onbevoegd personeel.
