Ford Bronco Handleiding

Introductie

Uw Ford Bronco eBike produceert één paardenkracht (750W*) aan elektrische boost. 85Nm aan koppel zorgt voor de acceleratie die nodig is voor snelle starts op ruw terrein en maakt korte metten met de klim. De maximale ondersteunde snelheid van 45 km/u** (in klasse 3 modus, berijder trappend) zorgt ervoor dat paden en bospaden moeiteloos passeren. De op maat gemaakte G.O.A.T. (Goes Over Any Type of Terrain) geïnspireerde vering stelt u in staat om het vermogen van de fiets te maximaliseren door de wielen op de grond te houden over kleine rotsen, terwijl de luchtgeveerde voorvork en spiraalveer-achterdemper klaar zijn om uitdagender terrein aan te pakken.
Het unieke zadel in motorstijl van de Bronco maakt het gemakkelijk om uw gewicht perfect op de fiets te positioneren en met spierkracht over of om obstakels heen te komen. Pirelli-banden bieden veel grip en de Tektro 4-zuiger schijfremmen houden de snelheid in toom wanneer dat nodig is.
U kunt de hele dag achterbossen, canyons en paden verkennen met een 48V, 15Ah | 720Wh batterij die tot 96 km aan bereik biedt***, afhankelijk van gebruik en omstandigheden. Het op maat gemaakte display op het stuur is geïnspireerd op het infotainmentsysteem van Ford en maakt het gemakkelijk om essentiële voertuigprestatiegegevens te bekijken tijdens het rijden.
Bronco is verkrijgbaar in één maat die geschikt is voor elke rijder tussen 1,62 m en 1,95 m.

^ Gebaseerd op de door CY Industry gerapporteerde totale omzet in de eerste helft van 2024.
* 750W maximaal nominaal vermogen in watt.
** 45 km/u maximale trapondersteuning van de aandrijving. Hogere snelheden worden alleen bereikt door input van de berijder.
*** 96 km bereik is indicatief en wordt beïnvloed door het gewicht van de berijder, de wind, de bandenspanning en de terreinomstandigheden.

Montage

Uw Ford Bronco eBike is volledig gemonteerd en getest in de fabriek. De fiets is volledig functioneel zonder dat er verdere aanpassingen nodig zijn zodra de hieronder beschreven montagestappen zijn voltooid. Voer na het uitvoeren van montagewerkzaamheden altijd een testrit uit op een rustige plek of op een rustige weg.
Voer vóór uw eerste rit de controles uit die worden beschreven in het hoofdstuk "Weten voordat u gaat rijden".
Open bij ontvangst van uw Ford Bronco eBike de kartonnen buiten- en binnenverpakking voorzichtig met een stanleymes of mes met een zeer kort lemmet. Gebruik nooit een mes van welke aard dan ook op de fiets zelf.
De verpakking bevat uw gedeeltelijk gemonteerde Bronco eBike, waarbij het achterwiel al is gemonteerd. Het voorwiel is inbegrepen in de productverpakking en moet worden gemonteerd.
Daarnaast bevat de verpakking basisgereedschap voor gebruik tijdens de montage.
Onprofessionele montage kan de fiets onveilig maken. Als u zich zorgen maakt of zich niet prettig voelt bij het monteren van uw Ford Bronco eBike, neem dan contact op met ons ondersteuningsteam voor verdere assistentie.

Benodigd gereedschap

• Meegeleverde inbussleutel multi-tool.
• Momentsleutel.

Balhoofdset en stuur afstellen

• Zorg ervoor dat de stuurpenbouten zijn losgedraaid en zorg er vervolgens voor dat de bovenkap van het stuur ook is losgedraaid.
• Lijn het stuur uit door recht naar beneden te kijken naar het stuurpengedeelte en ervoor te zorgen dat de stuurpen gecentreerd is boven de voorvork.
• Zorg ervoor dat er geen elektrische kabels of hydraulische remslangen bekneld raken tussen het stuur en de vorkbuis.
• Draai de bovenkap van de balhoofdset vast tot 3-4 Nm met behulp van de meegeleverde inbussleutel (bevestig de aanhaalmomentinstelling met behulp van een momentsleutel).
• Zorg ervoor dat de stuurpen uitgelijnd blijft met het midden van de voorvork.
• Draai vervolgens beide stuurpenbouten vast tot 5 Nm (draai de bovenste en onderste bouten geleidelijk aan). Draai ten slotte beide stuurpenbouten vast tot 6-8 Nm.

Voorwielmontage

• Terwijl u de fiets met één hand van de grond houdt, schroeft u de vooras los van de vork en verwijdert u alle beschermende verpakkingen.
• Verwijder de beschermende inzet van de hydraulische schijfremklauw aan de voorkant.
• Met de fiets in één hand gebruikt u uw andere hand om het wiel in de vork te plaatsen en ervoor te zorgen dat de schijfremrotor zich aan dezelfde kant bevindt als de remklauw. Leid de rotor in de remklauw en de uiteinden van de naaf in de dropouts.

• Schuif de as in de naaf vanaf de rechterkant van de fiets (tegenover de remklauw). Draai de as vast tot 10 Nm. Aanhaalmoment achteras 10 Nm.
• Controleer de uitlijning van de schijfremrotor en de schijfremblokken door het voorwiel langzaam met de hand te laten draaien terwijl de fiets ondersteboven blijft staan (let op: bedien de remmen niet terwijl de fiets ondersteboven staat om elk risico op storing van de hydraulische remmen te voorkomen).
• Raadpleeg de relevante Tektro user manual voor meer informatie.

De monteur wordt gewaarschuwd voor het gevaar van beschadiging van de stuurpen-naar-vorkmontage en mogelijk letsel van de berijder als gevolg van het te strak aandraaien van de stuurpenbouten.

Uw product opladen

• Laad uw eBike alleen op met de meegeleverde batterijlader of een gecertificeerde vervanging die is gekocht bij Ford Bikes.
•
  Het gebruik van een batterijlader van een derde partij brengt de levensduur van de batterij in gevaar en vormt een potentieel brandgevaar.
• Om uw fiets op te laden, sluit u de meegeleverde batterijlader aan op het stopcontact (zorg ervoor dat het stopcontact is uitgeschakeld). Sluit de stekker van de oplader aan op de oplaadpoort, die zich aan de binnenkant van de zitbuis bevindt, net boven de trapas.

• Zet de oplader aan.
• Wanneer de batterij volledig is opgeladen, koppelt u de oplader los van de fiets en het stopcontact.

Om uw veiligheid tijdens het rijden op uw eBike te garanderen, dient u zich te houden aan alle aanhaalspecificaties die in deze gebruikershandleiding worden vermeld.

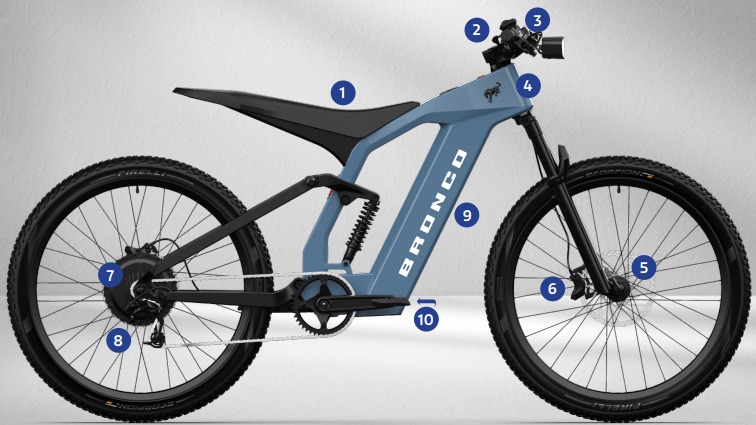

Hoe je je product gebruikt

1. Zadel / Zitvlak
2. Stuurpenkap
3. Stuurconstructie
4. Balhoofdbuis
5. Schijfremrotor
6. Remklauw
7. Achternaafmotor
8. Achterderailleur
9. Accu in onderbuis
10. Oplaadpoort

Wat je moet weten voordat je gaat rijden

De oplaadbare accu van je e-bike moet zijn opgeladen voordat je voor het eerst op pad gaat. Controleer voordat je vertrekt of je accu volledig is opgeladen.

Stoppen

Houd altijd voldoende afstand tussen jou en andere weggebruikers of objecten om voldoende remweg te garanderen. Pas de afstanden en remkracht aan de rijomstandigheden aan. Voor de meest effectieve en veilige remming, gebruik je de remmen gelijkmatig en soepel. Houd altijd je ogen op de weg of het pad voor je en pas je snelheid van tevoren aan om hard remmen te vermijden.

Handremmen

De voorrem biedt meer remkracht dan de achterrem, dus gebruik deze niet te krachtig of te abrupt. Voeg geleidelijk druk toe aan beide remmen totdat je vertraagt tot de gewenste snelheid of stopt. Als je snel moet stoppen, verplaats je je gewicht naar achteren terwijl je de remmen gebruikt om het achterwiel op de grond te houden.

Remkracht die plotseling of te volledig op het voorwiel wordt uitgeoefend, kan het achterwiel van de grond tillen of ervoor zorgen dat het voorwiel onder je wegglijdt. Dit kan leiden tot minder controle en een val veroorzaken.

Schakelen

Met de versnellingen op je fiets kun je comfortabel trappen in verschillende omstandigheden — zoals bergopwaarts rijden, tegenwind in trappen of snel rijden op vlak terrein. Selecteer de versnelling die het meest comfortabel is voor de omstandigheden; een versnelling waarmee je met een constante en efficiënte snelheid kunt trappen.
De achterderailleur verplaatst je ketting van de ene versnelling naar de andere. Je schakelt door op de op het stuur gemonteerde shifter te drukken die de derailleur bedient.
Schakel alleen als de pedalen en de ketting vooruit bewegen.

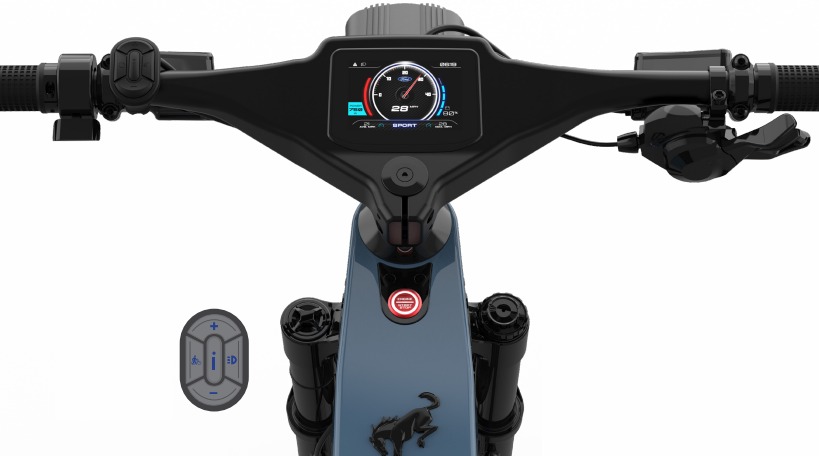

Het display gebruiken

Je e-bike is uitgerust met een aangepast geïntegreerd display op het stuur.
Druk op de ENGINE START STOP (motor start stop)-schakelaar op de bovenbuis om je fiets te activeren.
In de hoofdinterface, kort op de "Power" (aan/uit)-knop drukken om te schakelen en verschillende gegevensinformatie te bekijken. Volgorde waarin gegevens worden weergegeven: Afgelegde afstand en totale afstand, gemiddelde snelheid en maximale snelheid, rijtijd en verbrande calorieën.

Menubediening

1. Wanneer de fiets stilstaat, houd je de "i" (i)-knop op de op het stuur gemonteerde bedieningsschakelaar twee seconden ingedrukt om het gebruikersmenu te openen.
2. Druk kort op de "+" (plusteeken) of "-" (minteken)-knop op de bedieningsschakelaar op het stuur om de instellingsoptie te selecteren, druk vervolgens kort op de "Power" (aan/uit)-knop op de bedieningsschakelaar op het stuur om de selectie te bevestigen en het item te wijzigen.
3. Druk kort op de "+" (plusteeken) of de "-" (minteken)-knop op de bedieningsschakelaar op het stuur om de waarde aan te passen.
4. Druk kort op de "Power" (aan/uit)-knop op de bedieningsschakelaar op het stuur om de wijziging te voltooien en terug te keren naar het hoofdmenu.
5. Houd de "i" (i)-knop op de bedieningsschakelaar op het stuur twee seconden ingedrukt om de gebruikersmenu-interface te verlaten.

Menufuncties

Rit wissen
Afgelegde afstand, totale tijd van de rit, maximale snelheid, gemiddelde snelheid, totale calorieën kunnen worden gewist.

Schakeleenheid van display
Schakel tussen metrische of imperiale eenheden.

Instelling helderheid achtergrondverlichting
De helderheid van het scherm kan handmatig worden aangepast of worden ingesteld op automatisch, waardoor de helderheid van het scherm wordt aangepast aan het omgevingslicht.

Automatische uitschakeltijd
De automatische uitschakeltijd van het display kan vooraf worden ingesteld.

Automatische koplamp
De automatische koplampmodus kan worden ingesteld. Wanneer ingesteld op AAN, wordt de koplamp automatisch in- of uitgeschakeld, afhankelijk van het omgevingslicht, en als UIT is ingesteld, wordt de automatische koplampfunctie uitgeschakeld.

Tijd instellen
De displaytijd kan worden ingesteld. De standaard gewijzigde optie is uur na het invoeren van de instelling. De volgorde van instellen is uren / minuten.

Wachtwoord instellen
De viercijferige toegangscode van het display kan worden ingesteld.

Systeeminformatie
Huidige systeeminformatie.

In- en uitschakelen

Zorg ervoor dat de fiets voldoende is opgeladen.
Druk op de ENGINE START STOP (motor start stop)-schakelaar om je fiets te activeren.

Ondersteuningsniveaus schakelen

Druk met de bedieningsschakelaar op het stuur kort op de "+" (plusteeken)-knop om het ondersteuningsniveau te verhogen; druk kort op de "-" (minteken)-knop om het ondersteuningsniveau te verlagen.
Houd de loopmodusknop ingedrukt om de loopmodus te activeren. Laat de loopmodusknop los om te stoppen.

Je Ford Bronco e-bike heeft vier ondersteuningsniveaus:
Eco, Normal, Sport, Baja. Normal is het standaard ondersteuningsniveau.

Verlichting

De automatische koplampmodus kan worden ingesteld. De lichtinstellingen zijn handmatig (sequentieel) bedienbaar via de bedieningsschakelaar op het stuur.
Druk één keer op de bedieningslichtschakelaar om te schakelen tussen de instellingen voor dimlicht en grootlicht.
Het stadslicht blijft branden als de automatische koplampmodus is ingeschakeld.

Hoe je fietst

De functies van je e-bike worden bediend met de knoppen van de bedieningsschakelaar op het stuur.
De bediening van het voorlicht en de ondersteuningsniveaus gebeurt via de bedieningsschakelaar op het stuur.
Begin je eerste rit in de laagste ondersteuningsstand ("Comfort"). Verhoog geleidelijk de ondersteuningsniveaus naarmate je gewend raakt aan de vermogenstoepassing. Oefen typische rijbewegingen (wegrijden, de fiets draaien, de fiets stoppen) om gewend te raken aan de andere bediening dan die van een conventionele fiets.

Trapbekrachtiging

Wanneer de vermogensondersteuning is ingeschakeld, zal de middenmotor automatisch vermogen leveren tijdens het trappen. Sensoren in de motor meten je trapbeweging en regelen de automatische vermogensondersteuning volgens de gekozen vermogensondersteuningsinstelling. Het niveau van vermogen dat aan de aandrijflijn wordt geleverd, is afhankelijk van de gekozen vermogensondersteuningsinstelling, de snelheid en de hoeveelheid kracht die op de pedalen wordt uitgeoefend.
De vermogensondersteuning wordt uitgeschakeld wanneer de toepasselijke maximumsnelheid is bereikt.
Houd er rekening mee dat de vermogensondersteuning wijzigingen in de rijstijl kan vereisen.
Zorg ervoor dat je eerder dan normaal stopt met trappen voordat je een bocht neemt of stopt, om de trapbekrachtiging uit te schakelen en veilig te navigeren.
Maak een proefrit op privéwegen of op een privéruimte voordat je op de openbare weg of infrastructuur gaat rijden. Maak jezelf vertrouwd met de verhoogde acceleratie en raak gewend aan de remafstanden. Rijd nooit zonder een regio-specifieke, volledig gecertificeerde helm.
Stap niet op de pedalen voordat je volledig op de fiets zit. Als een van de vermogensondersteuningsmodi is ingeschakeld, zal druk op één pedaal de middenmotor inschakelen en een ongeval kunnen veroorzaken. Zorg er altijd voor dat de remmen klaar zijn om te worden ingeschakeld wanneer je voor het eerst wegrijdt met ingeschakelde vermogensondersteuningsniveaus.
Vanwege het toegenomen vermogen via de aandrijflijn kan de tractie van de achterband enigszins verminderd zijn. Houd hier rekening mee bij het rijden in ongunstige omstandigheden (bijvoorbeeld nat wegdek, sneeuw of grind). Rijd altijd volgens de omstandigheden.
Houd er rekening mee dat andere weg- of padgebruikers je snelheid kunnen onderschatten. Draag altijd reflecterende en voldoende heldere kleding.

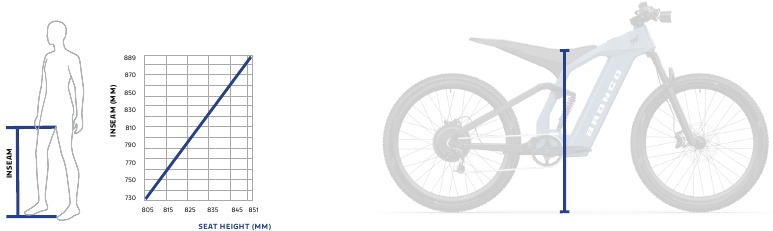

Aanpassing van de framemaat en de zadelhoogte

Voordat je voor het eerst op je e-bike gaat rijden, moet je ervoor zorgen dat de fiets correct is afgesteld.
Je Ford Bronco e-bike heeft een universele framemaat.
Zorg ervoor dat je het pedaal in de laagste stand kunt bereiken (crankarmen verticaal gepositioneerd) terwijl je op het zadel zit. Controleer ook of je tenen de grond kunnen raken als je op het zadel zit.
Rijden met een frame dat te groot is, kan ongemak en blessures veroorzaken.

Je schijfremmen inremmen

Nieuwe schijfremmen vereisen een inremprocedure (inbreekprocedure). De procedure zorgt voor een consistent en krachtig remgevoel, samen met de meest stille remming in de meeste rijomstandigheden.

De inremprocedure vereist dat je zwaar remt. Je moet bekend zijn met het vermogen en de werking van schijfremmen.

Zwaar remmen als je niet bekend bent met het vermogen en de werking van schijfremmen kan ertoe leiden dat je crasht, wat kan leiden tot ernstig letsel of de dood. Als je niet bekend bent met schijfremmen, moet je de inremprocedure laten uitvoeren door je fietsenwinkel.

1. Op een vlakke ondergrond, terwijl je op het zadel zit, versnel je de fiets tot een gematigde snelheid.
2. Gebruik vervolgens de remmen stevig totdat je op loopsnelheid bent. Herhaal dit ongeveer twintig keer.
3. Versnel de fiets tot een hogere snelheid en gebruik vervolgens de remmen stevig totdat je op loopsnelheid bent. Herhaal dit ongeveer tien keer.
4. Laat de remmen afkoelen voordat je verder gaat rijden.

Schijfremmen kunnen heet worden tijdens gebruik. Raak daarom de schijfremrotors, schoenen of remklauwen NIET direct na het stoppen aan.

Voor elke rit

Tijdens de productie is je fiets herhaaldelijk kwaliteitsgecontroleerd. Zorg er desalniettemin voor dat je voor elke rit de volgende voorzorgsmaatregelen neemt.

1. Controleer het stuur
   • Controleer of het stuur 90 graden op het wiel staat.
   • Controleer of de handvatten van het stuur goed zijn geïnstalleerd en in goede staat verkeren (geen sneden, scheuren of versleten plekken).
   • Controleer of het stuur goed is vastgedraaid, zodat het niet kan draaien of bewegen.
2. Controleer de wielen
   • Controleer of de steekassen voor zowel het voor- als het achterwiel correct zijn geïnstalleerd (schroefdraad correct uitgelijnd) en vastgedraaid met het juiste aanhaalmoment.
   • Zijn beide banden in goede staat en zijn beide banden voldoende opgepompt? Controleer op abnormale of verhoogde bandenslijtage. Controleer de profielindicatoren op je banden om te bepalen of de banden moeten worden vervangen. Houd er rekening mee dat het verhoogde gewicht van de e-bike een iets hogere bandenspanning dan normaal kan vereisen.
   • Draai aan de wielen om te controleren of de velgen recht zijn. Controleer tegelijkertijd op schade aan de zijkant van de band of schade aan de spaken.
3. Controleer elektrische onderdelen
   • Controleer of de elektrische aansluitingen goed vast zitten.
   • Is de accu volledig opgeladen? Vergeet niet om de accu volledig op te laden na elke lange rit (bijv. wanneer het laadniveau van de accu onder de 50% zakt). Controleer de lading van de accu via het dashboard van het display op het stuur (het laadniveau van de accu staat rechts op het scherm).
   • Controleer of het display op het stuur geen foutcodes weergeeft. Rijd niet op je fiets als er een foutcode wordt weergegeven op het display op het stuur.
4. Test de remmen
   • Test de remmen terwijl je staat door de remhendels stevig naar het stuur te trekken. Na korte tijd moet er een drukpunt worden bereikt. Zorg ervoor dat de hendel het stuur niet raakt. Controleer de hydraulische remleidingen op zichtbare tekenen van lekkage.
5. Controleer de aandrijflijn
   • Controleer de slijtage van de ketting en zorg voor de juiste kettingspanning.
   • Controleer of de ketting geen knikken, roest, gebroken pennen, platen of rollen heeft.

Als je op de openbare weg wilt rijden, zorg er dan voor dat aan alle toepasselijke veiligheidseisen is voldaan (bijvoorbeeld achterlicht of reflectoren geïnstalleerd). Houd je altijd aan de lokale wet- en regelgeving.

Bereik

Het bereik van je e-bike is afhankelijk van een reeks factoren. Weg- of padconditie, weer, gewicht van de berijder, pedaalkracht, gekozen ondersteuningsinstellingen, frequente stops, topografie of bandenspanning.
Het laadniveau van de accu kan worden bepaald vanaf de dashboardpagina van het display op het stuur (rechts weergegeven).
Besteed tijdens je rit goed aandacht aan de indicatie van de acculading op het scherm en zorg ervoor dat je voldoende acculading hebt om je reis te voltooien met de nodige of vereiste ondersteuning.

Om het bereik van je accu te vergroten, wordt aanbevolen om weinig of geen vermogensondersteuning te gebruiken bij het afdalen of rijden op vlak terrein en om maximale vermogensondersteuning alleen te gebruiken wanneer de topografie of het weer dit vereist.
Je kunt een aantal voorzorgsmaatregelen nemen om het bereik van de accu te verlengen:

1. Controleer voor elke rit of de banden zijn opgepompt tot het niveau dat op de zijwand staat aangegeven.
2. Het verminderen van onnodig extra gebruikersgewicht (d.w.z. het verwijderen van overtollige bagage).

Onderhoud

Onderhoud

Voor het onderhoud van bepaalde aspecten van uw eBike zijn speciaal gereedschap en speciale vaardigheden vereist. Als een reparatie of aanpassing niet specifiek in deze handleiding wordt vermeld of als u hulp nodig hebt, neem dan contact op met de support of neem contact op met uw plaatselijke fietsenwinkel.
Als een onderdeel moet worden vervangen, wordt aanbevolen om alleen originele, geautoriseerde reserveonderdelen te gebruiken. Vervanging van reserveonderdelen (bijv. remblokken, schijfremrotors of aandrijflijncomponenten) door niet-identieke onderdelen kan leiden tot schade aan uw fiets en het risico op een ongeval veroorzaken.

Gereedschapslijst

• 7-in-1 inklapbaar inbussleutelgereedschap.
• Batterijlader.

Uw product opslaan

Laat uw eBike niet onbeheerd achter op openbare plaatsen. Hoewel uw display is uitgerust met wachtwoordcontrole, kan er nog steeds handmatig op uw fiets worden gereden. Zorg ervoor dat uw fiets altijd veilig is vastgezet en waar mogelijk op een veilige, droge plaats uit de buurt van de elementen is geparkeerd.

Banden

Het controleren van uw banden en het zorgen voor de juiste bandenspanning helpt om veilig en comfortabel te rijden. Gebruik een bandenspanningsmeter of een pomp die is uitgerust met een meter en pomp uw banden op tot de aanbevolen bandenspanning.
Gebruik een handpomp om uw banden op te pompen tot de luchtdruk die wordt aanbevolen op de zijwand van de band of tot de druk die wordt aanbevolen voor de velg, afhankelijk van welke lager is. Zorg ervoor dat uw pomp geschikt is voor uw ventiel: Presta, Schrader of Dunlop/Woods. Uw eBike is uitgerust met een Presta-ventielbuis.
Met een Presta-ventiel moet u het bovenste ventiel twee slagen losdraaien voordat u de band probeert op te pompen. Pomp uw banden niet te hard op. Als uw band boven het aanbevolen bereik zit, laat u lucht ontsnappen en controleert u de druk opnieuw.

Uw band verwijderen

1. Laat de binnenband leeglopen (volg de bovenstaande stappen om het Presta-ventiel los te draaien).
2. Maak de band los van één kant van de velg (specifiek gereedschap voor bandenlichters kan vereist zijn).
3. Met één kant van de band verwijderd, kunt u de binnenband verwijderen.

Uw band vervangen

1. Plaats een nieuwe, licht opgepompte binnenband (zorg ervoor dat de afmetingen van de binnenband correct overeenkomen met de afmetingen van de band en de velg – raadpleeg indien nodig de support of uw plaatselijke fietsenwinkel voor hulp) in de band, zodat deze de volledige omtrek van de band inneemt. Steek het ventiel van de binnenband door het ventielgat in de velg.
2. Gebruik alleen uw handen en begin de band opnieuw op de velg te plaatsen. Mogelijk hebt u bandenlichters nodig om de installatie te voltooien. Zorg ervoor dat de binnenband zich volledig binnen de bandhiel bevindt en op geen enkel punt bekneld zit tussen de buitenste bandhiel en de velg.
3. Pomp de binnenband en de band op tot de aanbevolen oppompdruk. Overschrijd de aanbevolen oppompdruk niet. Een aanbevolen drukbereik bevindt zich op de zijwand van elke band.
4. Controleer of de band correct op de velg zit. Als de band lijkt te wiebelen of de installatie onjuist is voltooid, laat u de band leeglopen en voltooit u deze stappen opnieuw om een correcte herinstallatie van de binnenband te garanderen.

Reinigen

Reinig uw eBike met water of een mild reinigingsmiddel en een niet-schurende spons om overtollig vuil of afval te verwijderen. Spuit uw eBike nooit af met water onder druk, omdat dit schade kan veroorzaken aan afdichtingen, lagers en elektrische componenten. Een goede smering zorgt ervoor dat uw aandrijflijn soepel en stil blijft lopen. Het wordt aanbevolen om de ketting te reinigen met een ontvetter voordat u de ketting smeert. Het wordt aanbevolen om een biologisch afbreekbare ontvetter te gebruiken. Breng de ontvetter aan op de onderste lengte van de ketting en schrob met een borstel of ander specifiek kettingreinigingsgereedschap. Was de ontvetter af met een mild reinigingsmiddel en water en voltooi met een laatste spoeling met vers water. Zorg ervoor dat u de ketting na dit proces droogt. Nieuwe kettingsmeermiddel kan het beste worden aangebracht op een schone, droge ketting.

TIP: Breng het smeermiddel aan op de onderste lengte van de ketting en houd een doek onder de ketting. Dit voorkomt dat de smeermiddel op uw chainstay (frame) of wiel druppelt en maakt het proces minder vuil.

Remblokken en remrotors

Inspecteer de schijfremblokken elke maand op slijtage. Wanneer de dikte van de metalen plaat en het slijtagemateriaal van de blok 2,5 mm of minder is, zijn ze versleten en moeten ze worden vervangen door nieuwe schijfremblokken. De rotorslijtage varieert per productmodel. Dit is normaal. Vervang de rotor bij het vervangen van het blokmateriaal, of wanneer de dikte minder is dan het minimum dat op de rotor staat.

Vering

Als integraal werkend onderdeel op uw fiets moet de vering voor en na elke rit worden gecontroleerd. Reinig vuil van de bovenste buizen en ruitenwisserafdichtingen op uw voorvering elke rit om de levensduur van de ruitenwisserafdichting te verbeteren en schade aan de bovenste buizen te minimaliseren en vervuiling van de onderpoten te minimaliseren. Het wordt aanbevolen om elke 50 uur een onderpootbeurt voor de voorvork uit te voeren en elke 200 uur een demper- en veerbeurt.
Het wordt aanbevolen om het volledige onderhoud van de vering te laten uitvoeren door uw plaatselijke fietsenwinkel, gezien de complexiteit van de veringssystemen.

Uw product opladen

De batterij van uw eBike zal in de loop der jaren tekenen van slijtage vertonen. Geleidelijke degradatie van de lithium-ionbatterij zal na verloop van tijd resulteren in een verminderd bereik en laadvermogen. Na een bepaalde tijd kan het nodig zijn om de batterij te vervangen.
Een oplaadbare batterij die het einde van de levensduur heeft bereikt, mag niet bij het normale huisvuil worden weggegooid. Gooi de batterij op verantwoorde wijze weg bij het betreffende inleverpunt voor batterijen. Mocht uw batterij moeten worden vervangen, zorg er dan voor dat u deze vervangt door een nieuwe batterij van Ford eBikes.
Laad uw batterijsysteem alleen op met de meegeleverde batterijlader.

Het gebruik van een batterijlader van derden brengt de levensduur van de batterij in gevaar en vormt een potentieel brandgevaar.

Om uw fiets op te laden, sluit u de meegeleverde batterijlader aan op het stopcontact (zorg ervoor dat het stopcontact is uitgeschakeld). Sluit de opladerstekker aan op de oplaadpoort, die zich aan de voorkant van de zitbuis bevindt.
Wanneer de batterij volledig is opgeladen, koppelt u de batterij los van het oplaadsysteem en koppelt u het oplaadsysteem los van het stopcontact.

Zoals bij alle mechanische componenten, is eBike onderhevig aan slijtage en hoge spanningen. Verschillende materialen en componenten kunnen op verschillende manieren reageren op slijtage of spanningsvermoeidheid. Als de ontwerplevensduur van een component is overschreden, kan deze plotseling uitvallen, wat mogelijk letsel aan de berijder kan veroorzaken. Elke vorm van scheur, krassen of kleurverandering in gebieden met hoge spanning geeft aan dat de levensduur van het onderdeel is bereikt en moet worden vervangen.

Als er een foutcode wordt weergegeven op het stuurdisplay van uw eBike, stop dan onmiddellijk met het gebruik van de eBike en neem contact op met de support.
Neem contact op met ons supportteam via onze website en geef de betreffende foutcode op, zodat we u zo goed mogelijk kunnen helpen.

Veiligheid en disclaimer

1. "Elektrische fiets" en "e-bikes" betekenen een fiets die is uitgerust met volledig bedienbare pedalen, een zadel of zitplaats voor de berijder en een elektromotor van minder dan 750 watt die voldoet aan de eisen van een van de volgende drie klassen:
   1. "Elektrische fiets van klasse 1" betekent een elektrische fiets die is uitgerust met een motor die alleen ondersteuning biedt wanneer de berijder trapt en die stopt met het bieden van ondersteuning wanneer de fiets de snelheid van 20 mijl per uur bereikt.
   2. "Elektrische fiets van klasse 2" betekent een elektrische fiets die is uitgerust met een motor die uitsluitend kan worden gebruikt om de fiets voort te bewegen en die geen ondersteuning kan bieden wanneer de fiets de snelheid van 20 mijl per uur bereikt.
   3. "Elektrische fiets van klasse 3" betekent een elektrische fiets die is uitgerust met een motor die alleen ondersteuning biedt wanneer de berijder trapt en die stopt met het bieden van ondersteuning wanneer de fiets de snelheid van 28 mijl per uur bereikt.

Uw Ford Bronco eBike voldoet aan de uitrustings- en fabricage-eisen voor fietsen die zijn aangenomen door de United States Consumer Product Safety Commission (16 C.F.R. part 1512).

Veilig rijden
Rijd slim: ken uw vaardigheidsniveau en rijd er niet boven.
Zoals elke sport brengt het rijden op een eBike een risico op letsel met zich mee. Door ervoor te kiezen om op een eBike te rijden, aanvaardt u de verantwoordelijkheid voor dat risico. Het is belangrijk dat u de regels voor veilig en verantwoord rijden en het juiste gebruik en onderhoud begrijpt en oefent om het risico op letsel te verminderen. Deze handleiding bevat WAARSCHUWINGEN en VOORZORGSMAATREGELEN met betrekking tot de gevolgen van het niet naleven van veilige rijgewoonten en het niet op de juiste manier onderhouden van uw eBike.

Het woord! WAARSCHUWING duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot ernstig letsel of de dood.

Het woord! VOORZICHTIG duidt op een potentieel gevaarlijke situatie of onveilige handeling die, indien niet vermeden, kan leiden tot licht of matig letsel, ernstige schade aan uw eBike en het vervallen van uw garantie. Maximaal systeemgewicht (fietser, berijder en accessoires): 130 kg / 287 lbs

Houd u aan de plaatselijke voorschriften met betrekking tot kinderen die dit product gebruiken. Toezicht van een volwassene is vereist.
Niemand jonger dan zestien (16) jaar mag een elektrische fiets van klasse 3 bedienen. Een persoon jonger dan zestien (16) jaar mag meerijden als passagier op een elektrische fiets van klasse 3 die is ontworpen om passagiers te vervoeren.
Houd u aan de plaatselijke voorschriften met betrekking tot het gebruik van eBikes. Het is de uitsluitende verantwoordelijkheid van de klant om ervoor te zorgen dat de eBike te allen tijde wordt gebruikt in overeenstemming met alle relevante wetten, voorschriften en regels (zoals van tijd tot tijd bijgewerkt of gewijzigd) die kunnen variëren afhankelijk van de locatie waar de eBike wordt gebruikt.
In sommige gevallen is het gebruik van een eBike mogelijk niet toegestaan of wettig op openbare wegen of paden, en de openbare ruimte en relevante wetten moeten altijd worden nageleefd.

• Zorg er tijdens het rijden voor dat u uw blik richt op waar u naartoe gaat en op uw omgeving. Als u naar het scherm kijkt, kunt u tegen een obstakel stoten, de controle verliezen en vallen.
• Rijd niet te snel. Hogere snelheid creëert een hoger risico en resulteert in hogere krachten als er een botsing plaatsvindt. U zult misschien verrast zijn over de kracht van een eBike.

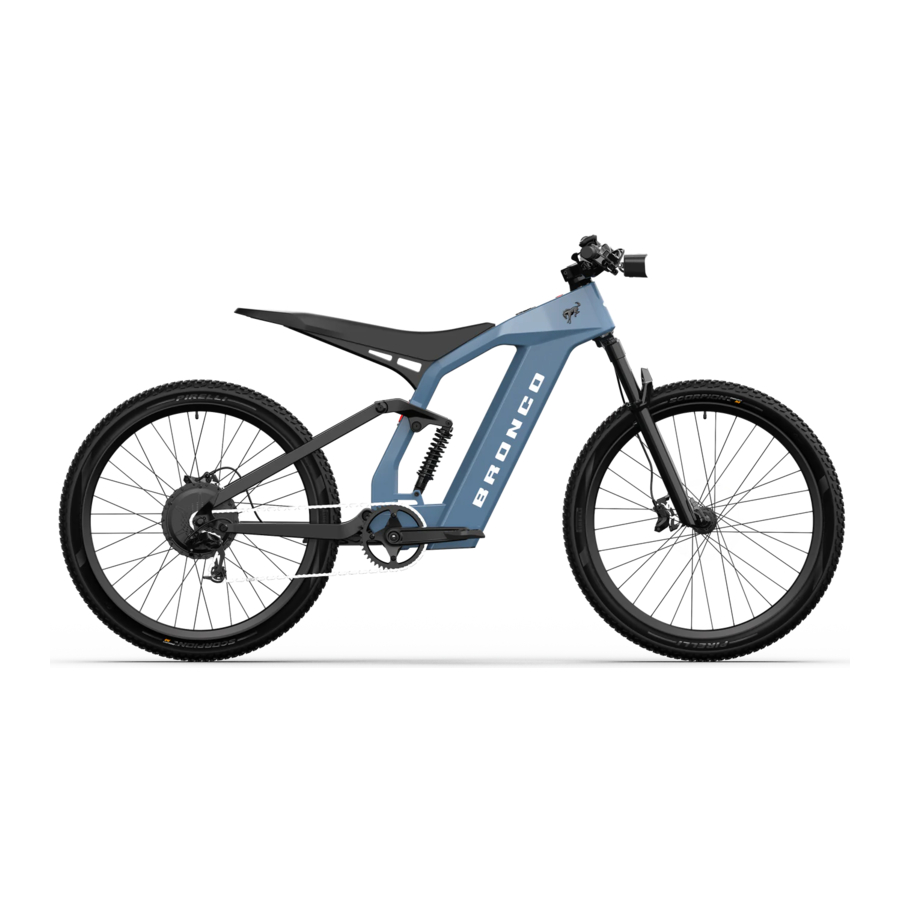

• Houd tijdens het rijden op de Ford Bronco eBike beide handen op de stuurgrepen en de remhendels te allen tijde binnen handbereik om onmiddellijk op alle omstandigheden te kunnen reageren. Het niet vasthouden van het stuur tijdens het rijden kan leiden tot verlies van controle over de fiets.
• Rijd niet onder invloed van alcohol of tijdens het gebruik van medicijnen die u slaperig of minder oplettend kunnen maken.

Verschillende rijomstandigheden
Een fiets kan gevaarlijk zijn, vooral als u probeert verder te rijden dan uw kunnen reikt. Ken uw vaardigheidsniveau en rijd er niet boven.
Neem extra voorzorgsmaatregelen wanneer u rijdt bij nat of sneeuwachtig weer, omdat de grip van uw banden aanzienlijk verminderd is. De remafstand wordt groter bij nat weer. Rem eerder en wees extra voorzichtig dan wanneer u in droge omstandigheden rijdt.
's Nachts fietsen is veel gevaarlijker dan overdag. Als u ervoor kiest om te rijden onder omstandigheden met slecht zicht, zorg er dan voor dat u voldoet aan alle lokale wetten met betrekking tot nachtritten. Zorg ervoor dat alle reflectoren en voor- en achterlicht schoon, duidelijk zichtbaar en correct functioneren. Rijd met meer voorzichtigheid, vermijd verkeer, gevaren op de weg en rijd indien mogelijk bekende routes.

Aansprakelijkheid en verklaringen van afstand
Het is altijd belangrijk om veilig te rijden, ongeacht uw vaardigheids- of ervaringsniveau.

Helm
Draag altijd een volledig gecertificeerde en goedgekeurde helm (volgens de lokale voorschriften) wanneer u op uw eBike rijdt. Zorg ervoor dat u de helm goed vastmaakt met behulp van de kinband en volg de instructies van de fabrikant voor correct gebruik. Alle bestuurders en passagiers van elektrische fietsen moeten een goed passende en vastgemaakte fietshelm dragen die voldoet aan de normen van de United States Consumer Product Safety Commission of de American Society for Testing and Materials, of normen die vervolgens door die entiteiten zijn vastgesteld.

Andere veiligheidsuitrusting
Het is een goed idee om geschikte kleding te dragen tijdens het rijden op uw eBike.
Vermijd het dragen van losse kleding of accessoires die vast kunnen komen te zitten in uw wielen of andere bewegende onderdelen. Het is ook een goed idee om heldere, fluorescerende en reflecterende kleding te dragen om de zichtbaarheid voor andere gebruikers van paden en wegen te vergroten.
Zorg ervoor dat u uw voor- en achterlicht gebruikt tijdens alle ritten. Zorg ervoor dat uw reflectoren schoon en correct gepositioneerd zijn.

Aanhangwagens en vervoerders
Aanhangwagens, fietsstoeltjes en -dragers zijn niet toegestaan op de Ford Bronco eBike. De fabrikant aanvaardt geen aansprakelijkheid of garantie voor het gebruik van aanhangwagens, kinderzitjes en bagagedragers.

CONTACTEER ONS
AU +61 1800 683 600
VS +1 833 288 0417
VK / EU +44 330 808 4279
E-MAIL customercare@Fordbikes.com

SOCIAAL
@Ford_bikes
@Fordbikes

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ford Bronco Handleiding

Beschikbare talen
