GreenWorks GD40CS18, CSF404 Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

BESCHRIJVING

DOEL

Deze kettingzaag is ontworpen voor het zagen van takken, stammen, boomstammen en balken met een diameter die wordt bepaald door de zaaglengte van de geleidestang. Hij is alleen ontworpen om hout te zagen.
Hij mag alleen buitenshuis, in huiselijke toepassingen en door volwassenen worden gebruikt.
Gebruik de kettingzaag niet voor andere doeleinden dan hierboven vermeld.
Deze kettingzaag is niet bedoeld voor professionele boomverzorgingsdiensten. Hij mag niet worden gebruikt door kinderen of door personen die geen adequate persoonlijke beschermingsmiddelen en kleding dragen.

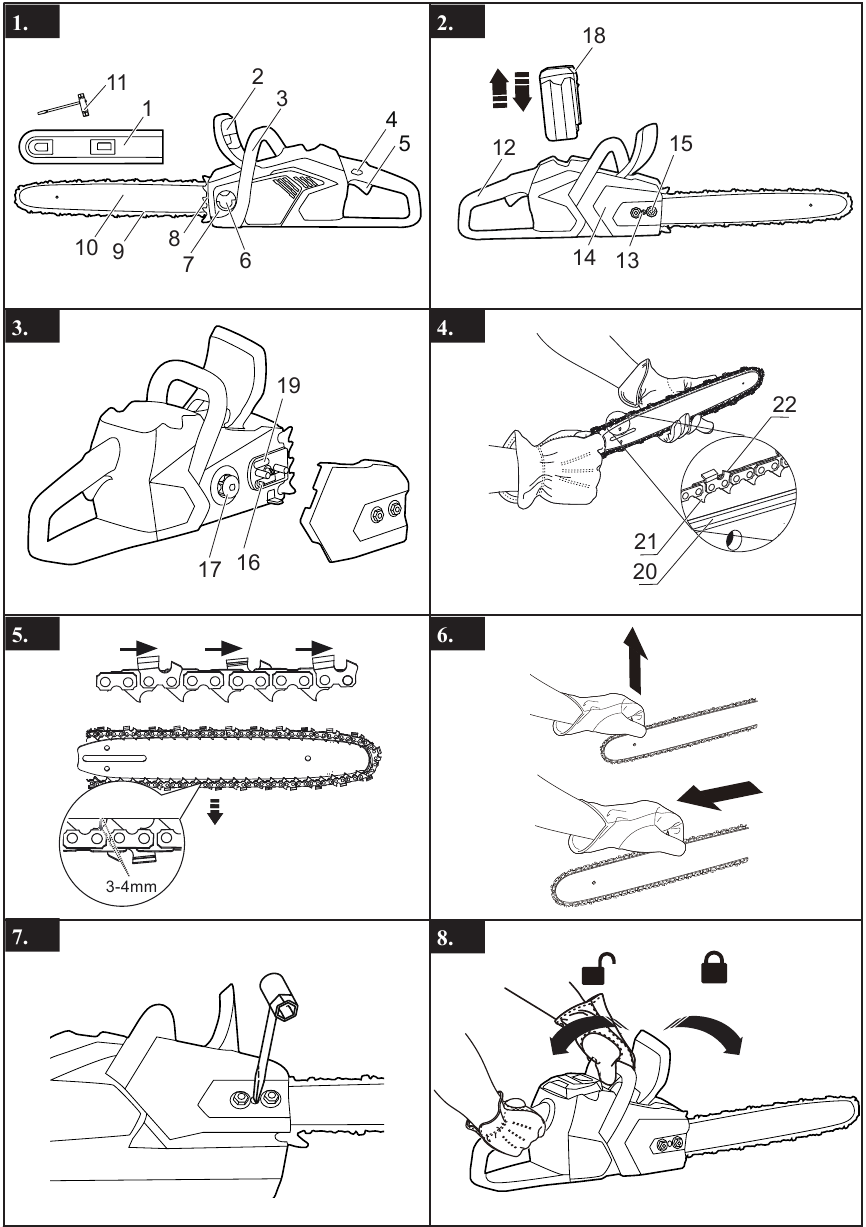

OVERZICHT

Figuur 1-15.

1. Geleidestangafdekking
2. Voorste handgreepbeschermer/kettingrem
3. Voorste handgreep
4. Vergrendelknop
5. Activering
6. Olietankdop
7. Olie-indicator
8. Spijkervangers
9. Zaagketting
10. Geleidestang
11. Sleutel
12. Achterste handgreep
13. Kettingspanningsschroef
14. Kettingafdekking
15. Kettingafdekkingsmoeren
16. Bout voor zaagkettingspanning
17. Tandwiel
18. Batterijontgrendelknop
19. Olie-uitlaat
20. Stanggroef
21. Kettingaandrijfschakels
22. Snijder
23. Vellingrichting
24. Gevarenzone
25. Ontsnappingsroute
26. Valrichting
27. Kerf
28. Velling achterzaagsnede
29. Scharnier
30. Takzaagsnede
31. Houd het werk van de grond, laat steuntakken staan tot de stam is gezaagd
32. Stam ondersteund over de gehele lengte
33. Van boven zagen (bovenhands zagen), vermijd contact met de grond
34. Stam aan één kant ondersteund
35. Onderhands zagen
36. Bovenhands zagen
37. Stam aan beide uiteinden ondersteund
38. Een stam in stukken zagen
39. Ga aan de bergopwaartse kant staan bij het zagen, omdat de stam kan rollen

INSTALLATIE

Wijzig of gebruik geen accessoires die niet door de fabrikant worden aanbevolen.

Plaats het accupack niet voordat u alle onderdelen hebt gemonteerd.

DE MACHINE UITPAKKEN

Zorg ervoor dat u de machine correct monteert voordat u deze gebruikt.

• Als onderdelen van de machine beschadigd zijn, gebruik de machine dan niet.
• Als u niet alle onderdelen hebt, gebruik de machine dan niet.
• Als onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

1. Open de verpakking.
2. Lees de documentatie in de doos.
3. Verwijder alle niet-gemonteerde onderdelen uit de doos.
4. Haal de machine uit de doos.
5. Gooi de doos en het verpakkingsmateriaal weg in overeenstemming met de plaatselijke voorschriften.

DE GELEIDESTANG- EN KETTINGOLIE TOEVOEGEN

Figuur 1.
Controleer de hoeveelheid olie in de machine. Als het oliepeil laag is, voeg dan als volgt de geleidestang- en kettingolie toe.

Gebruik geleidestang- en kettingolie die alleen voor kettingen en kettingoliesystemen is bedoeld.

OPMERKING
De machine wordt vanuit de fabriek geleverd zonder geleidestang- en kettingolie.

1. Maak de dop van de olietank los en verwijder deze.
2. Doe de olie in de olietank.
3. Controleer de olie-indicator om er zeker van te zijn dat er geen vuil in de olietank terechtkomt tijdens het toevoegen van de olie.
4. Plaats de oliedop erop.
5. Draai de oliedop vast.
6. Controleer van tijd tot tijd het oliepeil.

Gebruik geen vuile, gebruikte of vervuilde olie. Er kan schade ontstaan aan de geleidestang of de zaagketting.

DE GELEIDESTANG EN DE KETTING MONTEREN

Figuur 3-7.

1. Verwijder de kettingafdekkingsmoeren met de sleutel.
2. Verwijder de kettingafdekking.
3. Plaats de kettingaandrijfschakels in de stanggroef.
4. Plaats de kettingbeitels in de richting van de kettingwerking.
5. Plaats de ketting in positie en zorg ervoor dat de lus zich achter de geleidestang bevindt.
6. Houd de ketting en stang vast.
7. Plaats de kettinglus rond het tandwiel.
8. Zorg ervoor dat het kettingpenningsgat op de geleidestang correct past bij de bout.
9. Installeer de kettingafdekking.
10. Span de ketting aan. Raadpleeg De kettingspanning aanpassen.
11. Draai de moeren vast wanneer de ketting goed gespannen is.

OPMERKING
Als u de kettingzaag met een nieuwe ketting start, laat hem dan 2-3 minuten testen. Een nieuwe ketting wordt langer na het eerste gebruik, controleer de spanning en span de ketting indien nodig aan.

HET ACCUPACK INSTALLEREN

Figuur 2.

• Als het accupack of de oplader beschadigd is, vervang dan het accupack of de oplader.
• Stop de machine en wacht tot de motor stopt voordat u het accupack installeert of verwijdert.
• Lees, ken en volg de instructies in de handleiding van de accu en de oplader.

1. Lijn de hefribben op het accupack uit met de groeven in het accucompartiment.
2. Duw het accupack in het accucompartiment totdat het accupack op zijn plaats vastklikt.
3. Wanneer u een klik hoort, is het accupack geïnstalleerd.

HET ACCUPACK VERWIJDEREN

Figuur 2.

1. Duw op de batterijontgrendelknop en houd deze vast.
2. Verwijder het accupack uit de machine.

WERKING

OPMERKING
Verwijder de batterij en houd uw handen vrij van de vergrendelknop wanneer u de machine verplaatst.

Controleer de kettingspanning voor elk gebruik.

CONTROLEER DE KETTINGSMERING

OPMERKING
Gebruik de machine niet zonder voldoende kettingsmering.

Figuur 1.

1. Controleer het smeermiddelpeil van de machine vanaf de olie-indicator.
2. Voeg indien nodig meer smeermiddel toe.

HOUD DE MACHINE VAST

Figuur 8.

1. Houd de kettingzaag met één hand aan de achterste handgreep en met de andere hand aan de voorste handgreep vast. Gebruik altijd beide handen bij het gebruik van de machine.
2. Houd de handgrepen vast met de duimen en de vingers eromheen.
3. Zorg ervoor dat de duim van de hand die de voorste handgreep vasthoudt zich onder de handgreep bevindt.

START DE MACHINE

Figuur 1.

1. Druk op de vergrendelknop.
2. Druk op de trekker terwijl u de vergrendelknop vasthoudt.
3. Laat de vergrendelknop los.

De kettingrem moet zijn uitgeschakeld om de kettingzaag te kunnen starten. Activeer de rem door de voorste handbeschermer naar voren te bewegen.

STOP DE MACHINE

Figuur 1.

1. Laat de trekker los om de machine te stoppen.

BEDIEN DE KETTINGREM

Zorg ervoor dat uw handen te allen tijde op de handgrepen zijn.

Figuur 8.

1. Start de machine.
2. Draai uw linkerhand rond de voorste handgreep om de kettingrem in te schakelen.
3. Trek de handgreepbeschermer / kettingrem naar de voorste handgreep om de kettingrem uit te schakelen.
4. Bel een erkend servicecentrum voor reparatie voor gebruik indien
   • De kettingrem de ketting niet onmiddellijk stopt.
   • De kettingrem niet zonder hulp in de uitgeschakelde stand blijft staan.

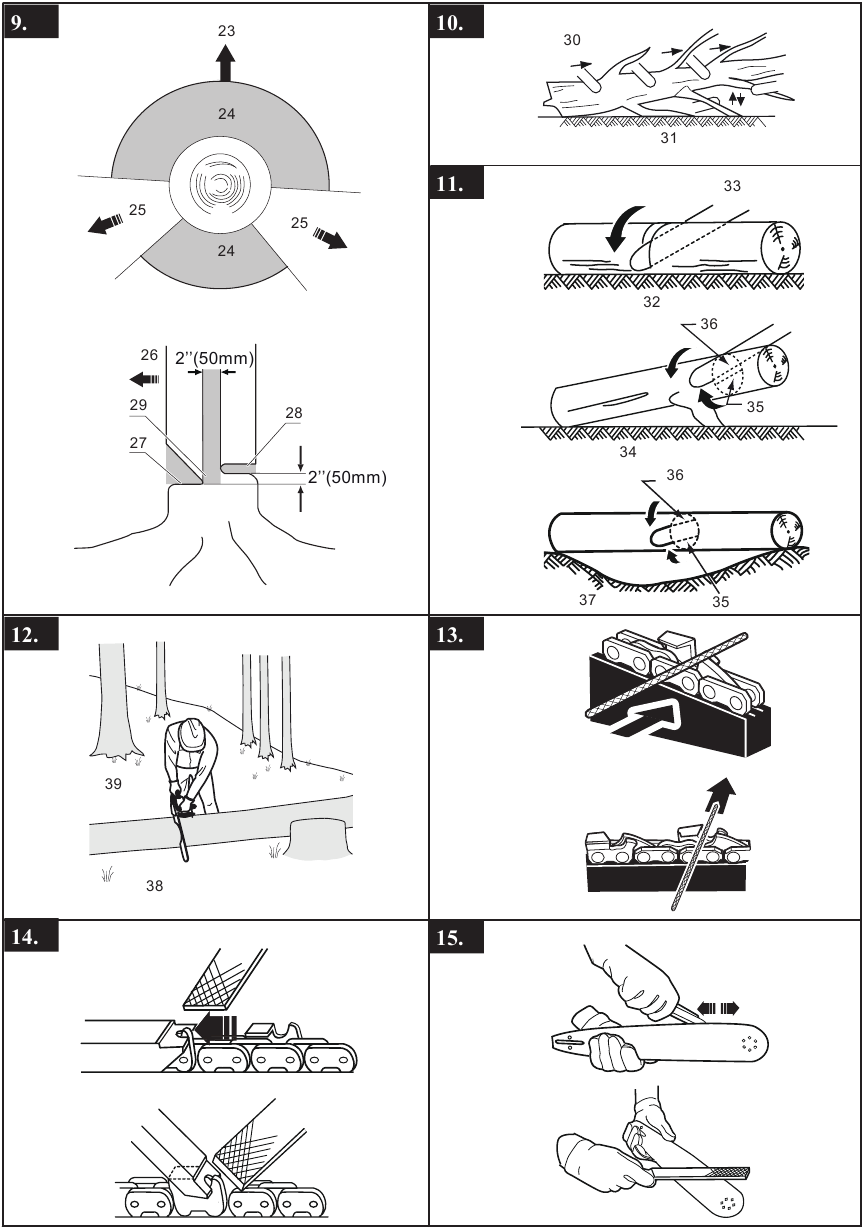

EEN BOOM VELLEN

Figuur 9.
Het wordt aanbevolen dat de beginnende gebruiker minimaal oefent met het zagen van stammen op een zaagbok of in een houder.
Voordat u een boom gaat vellen, moet u ervoor zorgen dat

• De minimumafstand tussen de zones van korten en vellen tweemaal de hoogte van de boom is.
• De handeling niet
• Letsel veroorzaakt aan personeel.
• Elektriciteitsleidingen raakt. Als de boom elektriciteitsleidingen raakt, waarschuw dan onmiddellijk het energiebedrijf.
• Verliezen in eigendommen veroorzaakt.
• De gebruiker zich niet in de gevaarlijke zone bevindt, bijvoorbeeld de hellende kant van het gebied.
• De vluchtroutes die terug en diagonaal achter de velrichting lopen vrij zijn. De velrichting wordt bepaald door
• De natuurlijke helling van de boom.
• De locatie van grotere takken.
• De windrichting.
• Er geen vuil, stenen, losse schors, spijkers en nietjes op de boom zitten.

1. Maak een inkeping op een lager niveau. Zorg ervoor dat deze zaagsnede
   1. 1/3 van de diameter van de boom is.
   2. Loodrecht op de velrichting staat.

De inkeping op een lager niveau helpt voorkomen dat de zaagketting of het zaagblad bekneld raakt wanneer u de tweede inkeping maakt.

2. Maak de velzaagsnede niet minder dan 50 mm en hoger dan de inkeping op een lager niveau. Zorg ervoor dat deze zaagsnede
   1. Parallel loopt aan de inkeping op een lager niveau.
   2. Voldoende hout overlaat om een scharnier te vormen dat voorkomt dat de boom draait en in de verkeerde richting valt.

Wanneer de velzaagsnede in de buurt van het scharnier komt, valt de boom. Stop de velzaagsnede als de boom

• Niet in de juiste richting valt of
• Achteruit beweegt, waardoor het zaagblad en de ketting vast komen te zitten in de zaagsnede.

3. Gebruik een velwig om de zaagsnede te openen en de boom in de juiste richting te laten vallen.
4. Wanneer de boom begint te vallen,
   1. Verwijder de kettingzaag uit de zaagsnede.
   2. Stop de machine.
   3. Zet de machine neer.
   4. Ga weg via de vluchtroute. Wees voorzichtig met bovenliggende takken en uw voeten.

EEN BOOM ONTASTEN

Figuur 10.
Ontasten is het verwijderen van de takken van een gevelde boom.

1. Houd de grotere onderste takken vast om de stam van de grond te houden.
2. Verwijder de kleine takken in één zaagsnede.
3. Ontast de takken met spanning van beneden naar boven.
4. Houd de grotere onderste takken als steun totdat de stam is ontdaan van takken.

EEN STAM KORTEN

Figuur 11-12.
Het korten is het zagen van een stam in lengtes. Houd uw lichaamsbalans. Indien mogelijk tilt u de stam op en houdt u deze vast met takken, stammen of een blok.

• Wanneer de stam over de volledige lengte wordt vastgehouden, zaag deze dan van bovenaf.
• Wanneer de stam aan één uiteinde wordt vastgehouden,
  1. Zaag de eerste keer 1/3 van de diameter van onderaf.
  2. Zaag de tweede keer van bovenaf om het korten te voltooien.
• Wanneer de stam aan twee uiteinden wordt vastgehouden,
  1. Zaag de eerste keer 1/3 van de diameter van bovenaf.
  2. Zaag de tweede keer lager 2/3 van onderaf om het korten te voltooien.
• Wanneer de stam zich op een helling bevindt,
  1. Ga op de bergopwaartse kant staan.
  2. Beheers de kettingzaag.
  3. Houd de handgrepen stevig vast.
  4. Laat de zaagdruk los aan het einde van de zaagsnede.

OPMERKING
Laat de ketting de grond niet raken.

Wanneer het korten is voltooid,

1. Laat de trekker los.
2. Stop de kettingzaag volledig.
3. Verplaats de kettingzaag van boom naar boom.

ONDERHOUD

Laat remvloeistoffen, benzine en materialen op basis van petroleum niet in contact komen met de plastic onderdelen. Chemicaliën kunnen de kunststof beschadigen en onbruikbaar maken.

Gebruik geen sterke oplosmiddelen of reinigingsmiddelen op de plastic behuizing of onderdelen.

Verwijder het accupack van de machine voor onderhoud.

DE KETTINGSPANNING AANPASSEN

Figuur 5.7.
Hoe meer u een ketting gebruikt, hoe langer deze wordt. Het is daarom belangrijk om de ketting regelmatig aan te passen om de speling op te vangen.
Span de ketting zo strak mogelijk, maar niet zo strak dat u hem niet vrij met de hand kunt rondtrekken.

Een losse ketting kan eraf springen en ernstig of zelfs dodelijk letsel veroorzaken.

Draag beschermende handschoenen als u de ketting, de staaf of de gebieden rond de ketting aanraakt.

1. Stop de machine.
2. Maak de borgmoeren los met de moersleutel.

OPMERKING
Het is niet nodig om de kettingafdekking te verwijderen om de kettingspanning aan te passen.

3. Draai de kettingschroef met de klok mee om de kettingspanning te vergroten.
4. Draai de kettingschroef tegen de klok in om de kettingspanning te verminderen.
5. Draai de borgmoeren vast wanneer de ketting de gewenste spanning heeft.
6. Trek de ketting in het midden van de geleider aan de onderkant weg van de staaf. De opening tussen de kettinggeleider en de geleider moet tussen 3 mm en 4 mm liggen.

DE KETTING SLIJPEN

Slijp de ketting als het niet gemakkelijk is voor de ketting om in het hout te komen.

OPMERKING
Wij raden u aan om belangrijk slijpwerk te laten uitvoeren door uw dealer, die een elektrische slijpmachine heeft.

Figuur 13-14.

1. Ketting spannen.
2. Slijp de hoek van de messen met een ronde vijl van 4,0 mm diameter.
3. Slijp de bovenplaat, zijplaat en dieptemeter met een platte vijl.
4. Vijl alle messen in de gespecificeerde hoeken en dezelfde lengte.

OPMERKING
Tijdens het proces:

• Houd de vijl plat op het te slijpen oppervlak.
• Gebruik het middelpunt van de vijlstang.
• Gebruik lichte maar stevige druk bij het slijpen van het oppervlak.
• Til de vijl op bij elke teruggaande beweging.
• Slijp de messen aan de ene kant en ga dan naar de andere kant.

Vervang de ketting indien:

• De lengte van de snijranden minder dan 5 mm is.
• Er te veel ruimte is tussen de aandrijfschakels en de klinknagels.
• De snijsnelheid laag is
• De ketting vele malen is geslepen, maar de snijsnelheid niet toeneemt. De ketting is versleten.

ONDERHOUD GELEIDESTANG

Figuur 15.

OPMERKING
Zorg ervoor dat deze periodiek wordt omgedraaid om de staaf symmetrisch te laten slijten.

1. Smeer de lagers op het neustandwiel (indien aanwezig) met de spuit (niet inbegrepen).
2. Reinig de staafgroef met de schraaphaak (niet inbegrepen).
3. Reinig de smeergaten.
4. Verwijder bramen van de randen en egaliseer de messen met een platte vijl.

Vervang de staaf indien:

• De groef niet past bij de hoogte van de aandrijfschakels (die de bodem nooit mogen raken).
• De binnenkant van de geleider versleten is en de ketting naar één kant laat leunen.

TRANSPORT EN OPSLAG

Voordat u de machine verplaatst, dient u altijd

• Het accupack uit de machine te verwijderen.
• Uw handen uit de buurt van de vergrendelknop te houden.
• De beschermkap op de geleider en de ketting te plaatsen.

Voordat u de machine opbergt, dient u altijd

• Alle resterende olie uit de machine te verwijderen.
• Het accupack uit de machine te verwijderen.
• Alle ongewenste materialen van de machine te verwijderen.
• Ervoor te zorgen dat de opslagruimte niet toegankelijk is voor kinderen.
• Verwijderd van stoffen die corrosie kunnen veroorzaken, zoals tuinchemicaliën en dooizouten.

PROBLEEMOPLOSSING

TECHNISCHE GEGEVENS

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

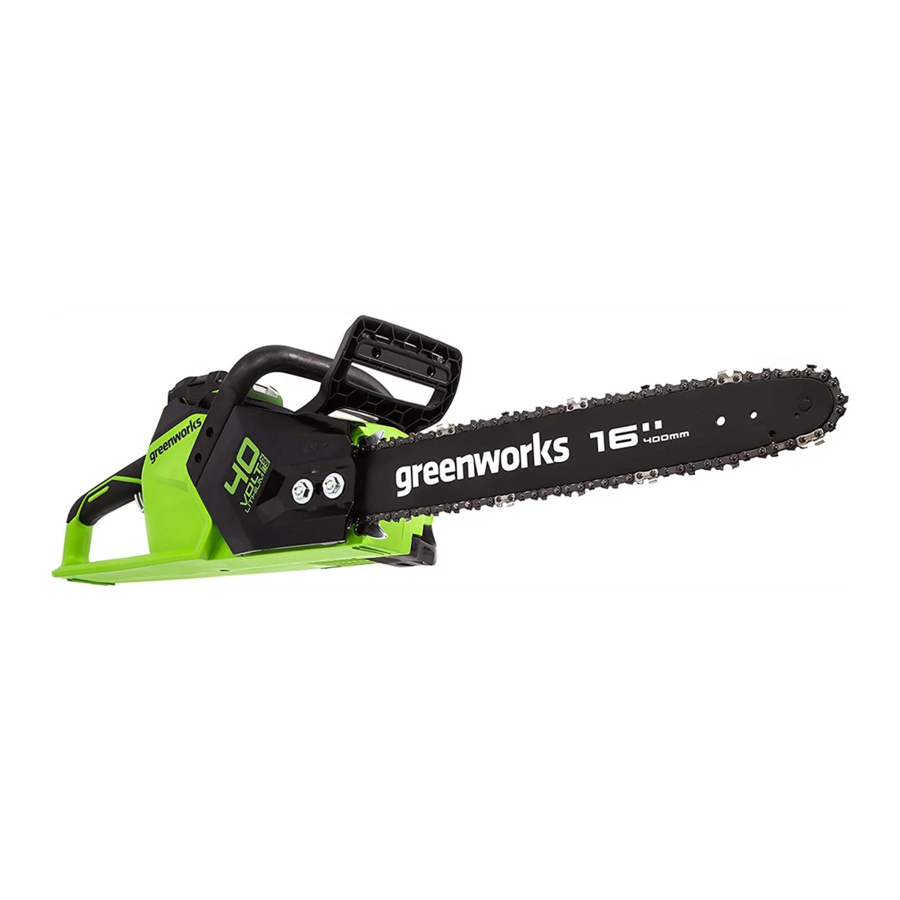

Download GreenWorks GD40CS18, CSF404 Handleiding

Beschikbare talen
