Van Rysel RCR Handleiding

INLEIDING

Het is belangrijk om de instructies te lezen en te begrijpen, omdat ze alle informatie bevatten die nodig is voor een veilig gebruik. Vergeet niet om ze te bewaren voor toekomstig gebruik.

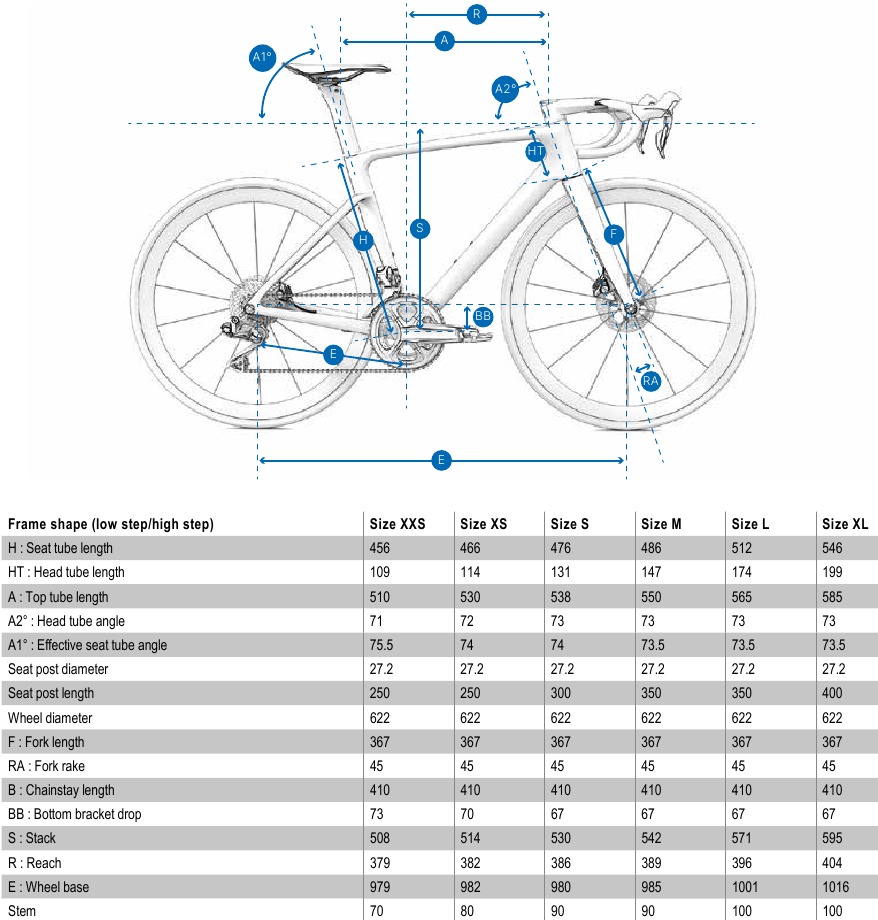

UW PRODUCT

Deze fiets verwijst naar categorie 6 van de EN 17406-norm. Hij is niet bedoeld voor gebruik in categorieën 1, 2, 3, 4 en 5 van dezelfde norm. Deze fiets is ontworpen voor intensief sportief gebruik (wielrennen, triatlon) op normale wegen met snelheden die hoger kunnen zijn dan 50 km/u. Hij is niet "all-terrain". Het beheersen van deze fiets vereist grote technische vaardigheid en training. Het niet naleven van dergelijk gebruik kan leiden tot lichamelijk letsel en/of materiële schade aan uw fiets, evenals beperkingen van de garantievoorwaarden.

TECHNISCHE SPECIFICATIES

FRAME KIT

HEADSET

WIELMAAT

DROPOUT EN ASSEN

ZADELPEN

HANGERS

VERSNELLING

REMMEN

MONTAGE

Om ervoor te zorgen dat het stuur, de stuurpen, het zadel, de zadelpen en de wielen correct zijn bevestigd, kunt u het beste het juiste gereedschap gebruiken en elk onderdeel vastdraaien tot de specifieke aanhaalwaarde (in N.m). Volg de montage-instructies van de fiets om veiligheidsrisico's te vermijden. Neem bij problemen contact op met een Decathlon-werkplaats om uw fiets te laten controleren.

LIJST MET BENODIGDE GEREEDSCHAPPEN

	ANTI-SEIZE GREASE: MOTOREX ANTISEIZE
	MONTAGEVET: MOTOREX BIKE BREASE
	KOOLSTOFPASTA: MOTOREX CARBON PASTE
	DRAADBORG: LOCTITE 243
	INBUSSLEUTELS: 2.5 / 3 / 4 / 5 / 6 / 8
	TORX: 25 / 30

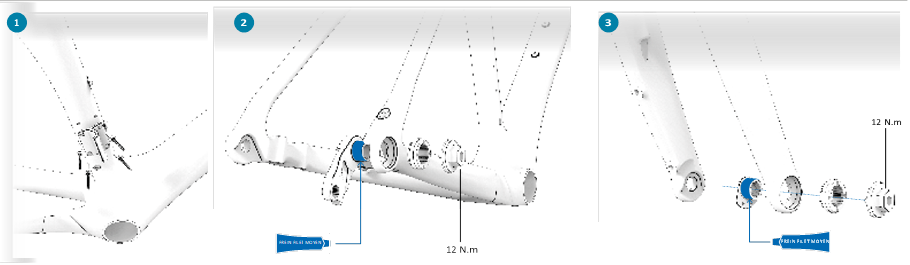

HET FRAME EN DE VOORVORK VOORBEREIDEN

Klinknagels
Lengte: 10mm
Diameter: 3,2mm
Stamdiameter: 2,1mm

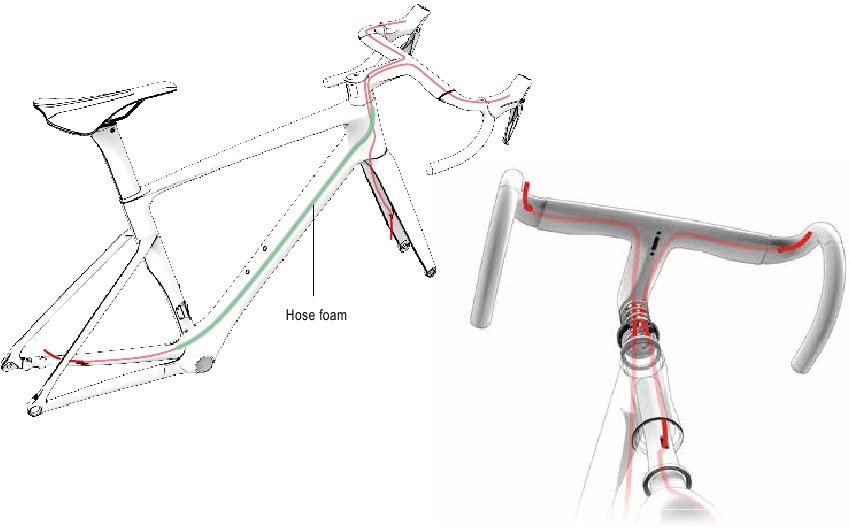

SLANGEN ROUTEN

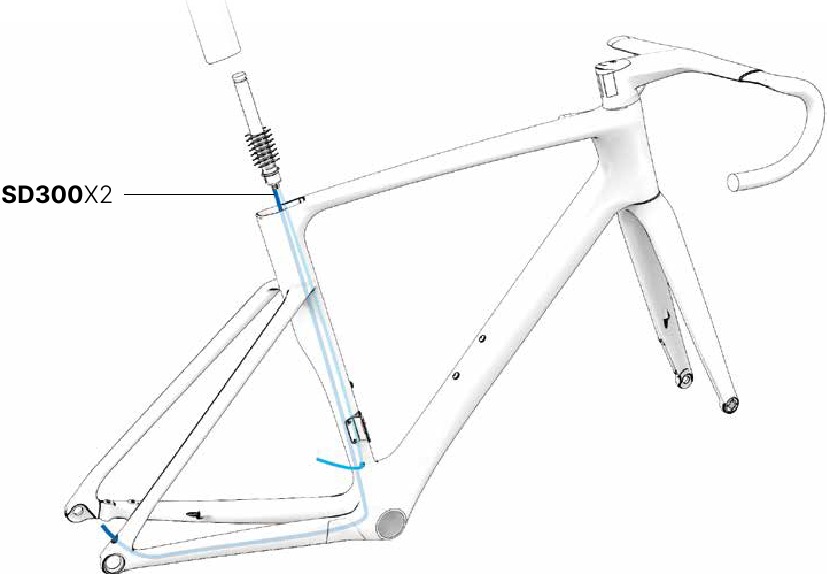

DI2 ROUTEN

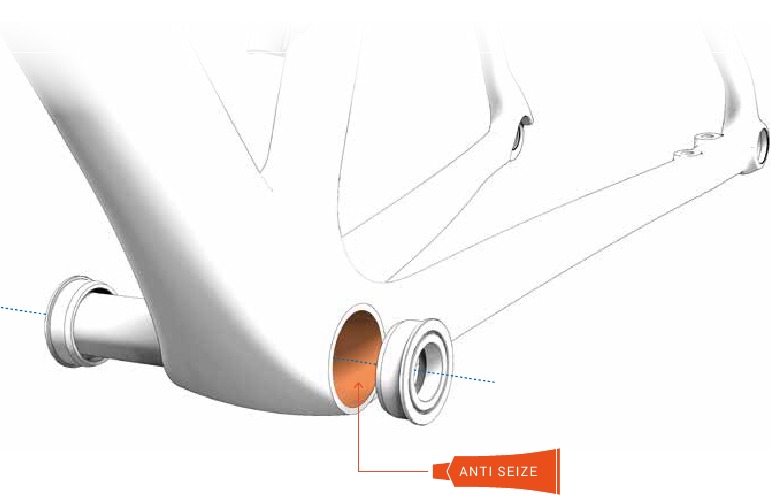

DE TRAPAS MONTEREN

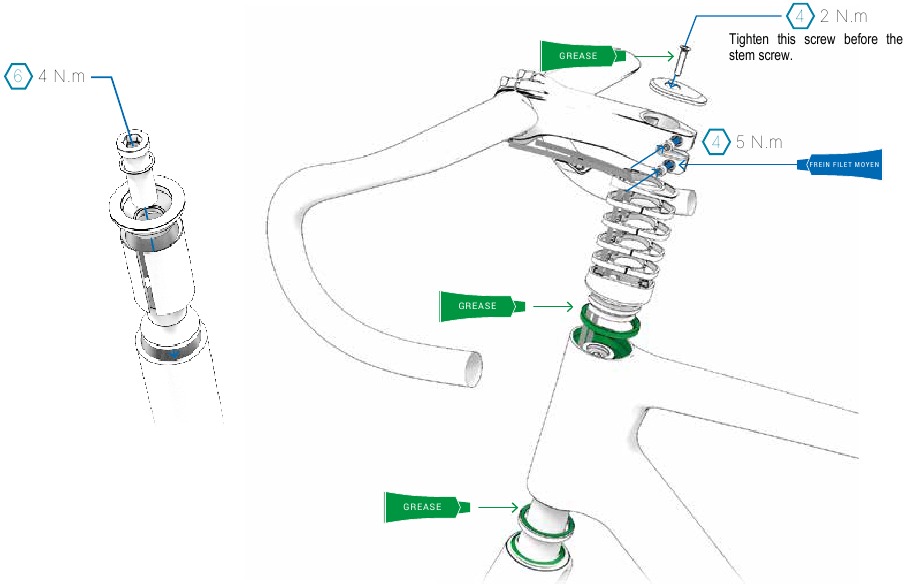

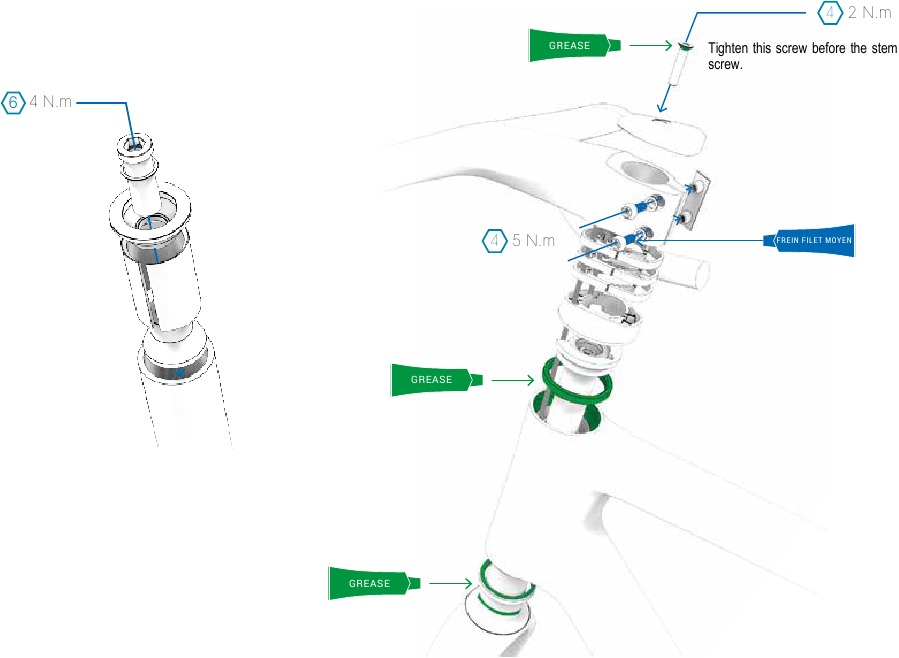

VOORVORK MONTAGE - COMBO

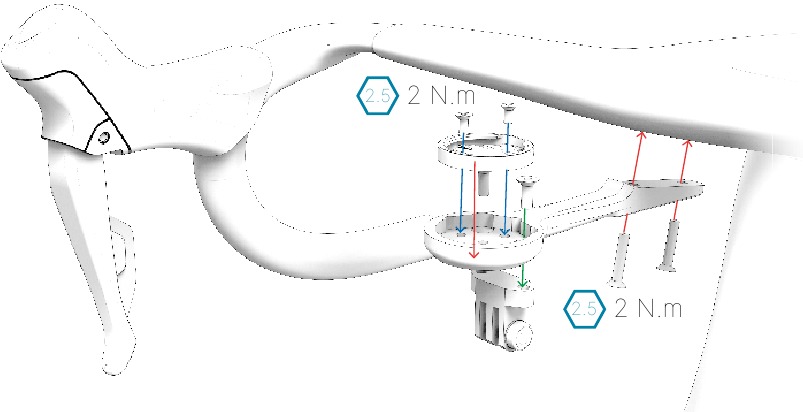

DE COMPUTERSTEUN MONTEREN

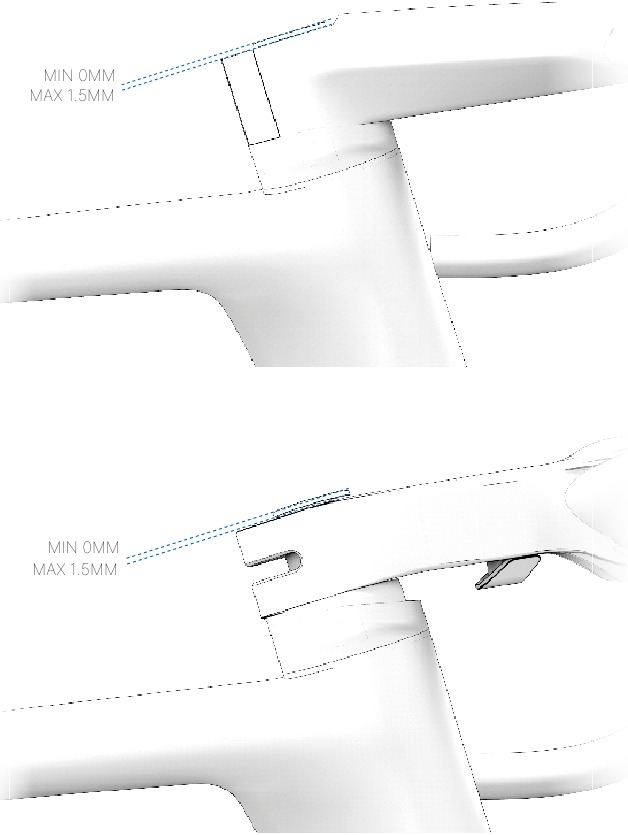

VOORVORK UITSPARING

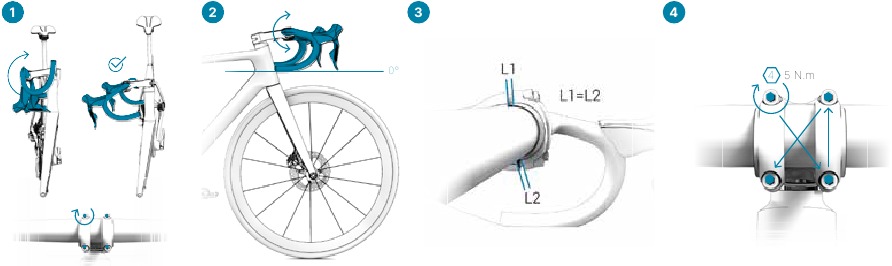

STUURMONTAGE

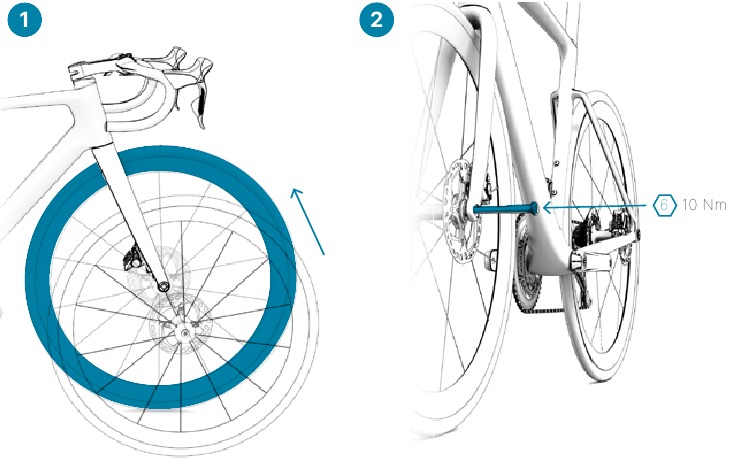

HET VOORWIEL MONTEREN

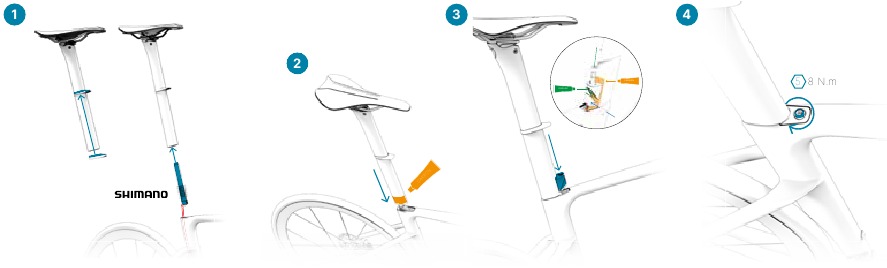

ZADELBUISMONTAGE

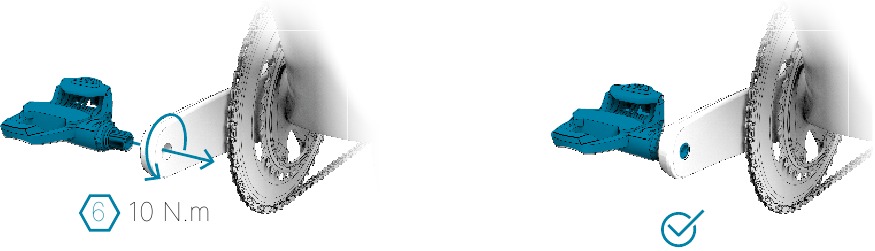

PEDAALMONTAGE

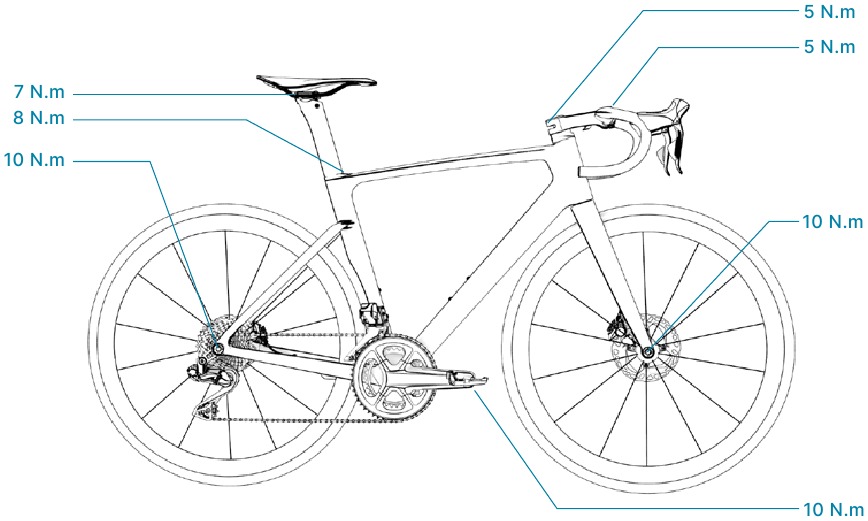

AANDRAAIMOMENTEN

VOOR ELK GEBRUIK

Je VAN RYSEL-fiets is ontworpen in Vlaanderen, vlak bij de kasseien van de beroemde voorjaarsklassiekers. Je fiets moet regelmatig worden onderhouden om een goede werking en je veiligheid te waarborgen.

Controleer voor gebruik de staat van slijtagegevoelige onderdelen, waaronder de velgen, remmen, banden, besturing en aandrijving van je fiets. In geval van abnormale slijtage of vervorming, laat je je fiets controleren door een Decathlon-werkplaats.

FRAME

Controleer of er geen barsten in het frame zitten. Er mogen geen verdachte geluiden te horen zijn. Neem bij een barst of krakend geluid contact op met je Decathlon-werkplaats.

REMMEN

Controleer voor je veiligheid de voor- en achterremmen voor elk gebruik van je fiets. Controleer de slijtage van de remblokken en de vastheid van de bevestigingsschroeven. Ze moeten in perfecte staat zijn. Controleer regelmatig alle remmontageonderdelen. Schijfremmen moeten regelmatig worden gecontroleerd. Bij een remvloeistoflek is actie vereist. Neem contact op met een Decathlon-werkplaats.

De remmen afstellen:

De inremprocedure omvat geleidelijk meerdere keren remmen, bij toenemende snelheden. Het is belangrijk om de voor- en achterremmen af te wisselen en de volgende stappen te volgen:

1. Rijd 10 keer achter elkaar met 15 km/u en rem geleidelijk af tot 5 km/u.
2. Rijd 10 keer achter elkaar met 20 km/u en rem geleidelijk af tot 5 km/u.
3. Rijd 10 keer achter elkaar met 25 km/u en rem geleidelijk af tot 5 km/u.

Laat tussen elke stap los en rijd een paar tientallen meters om de schijf en remklauw goed te ventileren.

WIELEN EN BANDEN

Controleer regelmatig de wielen. Zorg ervoor dat ze zonder wrijving draaien en zonder krassen in de lagers. Raadpleeg de slijtage-indicatoren als de velgen deze hebben (aan de buiten- of binnenkant van de velg) en vervang ze indien nodig. Zorg ervoor dat de wielen vastzitten. Controleer of de assen zijn vastgedraaid volgens het gedeelte AANDRAAIMOMENT van deze gebruikershandleiding.

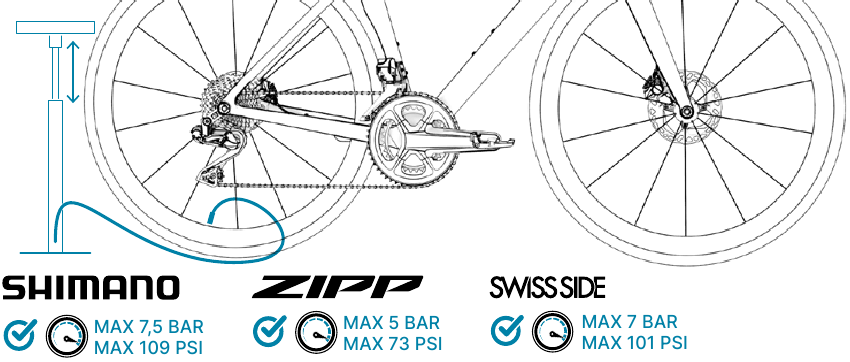

BANDENSPANNING

Controleer regelmatig de banden en controleer de spanning. De spanning staat op de zijkant van de band en/of velg. Als de spanning zowel op de velg als op de band staat aangegeven, pomp de banden dan op met de maximale spanning die op de velg staat aangegeven, onafhankelijk van de maximale spanning die op de band staat aangegeven. De velgen kunnen een andere en lagere maximale spanning hebben dan de banden. Het risico op een lekke band is groot als de banden te zacht zijn. Controleer op gaten of sneden en hun slijtage.

AANDRIJVING

Zorg ervoor dat deze schoon en gesmeerd is. De aandrijving moet stil blijven. Een ketting die niet strak genoeg zit, kan eraf vallen en valpartijen veroorzaken, terwijl een ketting die te strak zit, de prestaties van de fiets belemmert. Controleer regelmatig de kettingspanning. De fietsketting wordt automatisch gespannen omdat de fiets is uitgerust met een derailleur.

BALHOOFDSTEL

Rem met je voorrem en schud je fiets lichtjes heen en weer om te controleren of er geen speling in het balhoofdstel zit. Zorg er ook voor dat de lagers, terwijl je je stuur draait, zonder hardheid of krassen draaien.

ONDERHOUD

ONDERHOUDSINSTRUCTIES

Je fiets vereist regelmatig onderhoud en inspecties die zijn aangepast aan je gebruik. Periodieke controles moeten worden uitgevoerd door gekwalificeerde, ervaren monteurs.

net als elk mechanisch onderdeel, ondergaat een fiets hoge spanning en slijt hij. De verschillende materialen en componenten kunnen verschillend reageren op slijtage of vermoeidheid. Als de verwachte levensduur van een onderdeel wordt overschreden, kan het plotseling breken, waardoor de fietser letsel kan oplopen. Barsten, chips en verkleuringen in gebieden met hoge spanning geven aan dat het onderdeel zijn levensduur heeft overschreden en moet worden vervangen. Om dit te beoordelen, laat je onderdelen die slijten (waaronder de velgen, remmen, banden, besturing en aandrijving van je fiets) regelmatig controleren, onderhouden en afstellen door een gekwalificeerde, ervaren monteur. Bij het vervangen van onderdelen moet je originele reserveonderdelen gebruiken om de veiligheid en betrouwbaarheid van de fiets te waarborgen.

• Zorg bij het uitvoeren van fietsonderhoud voor voldoende verlichting.

• Het frame, de vorken en alle componenten moeten regelmatig worden gecontroleerd door onze Decathlon-klantenservice. Omdat het afstellen van versnellingen lastig is, neem je contact op met een van onze gekwalificeerde technici. En raadpleeg altijd de aanbevelingen van de fabrikant. Als de fiets valt, controleer dan de elektrische componenten. Als de kabel, knop of het frame fysiek beschadigd is, ga dan naar een DECATHLON-werkplaats voor een elektrische test.

• Alle reinigings-, elektrische of mechanische onderhoudswerkzaamheden moeten zonder stroom worden uitgevoerd. Als de batterij verwijderbaar is, verwijder deze dan. Onderhoudswerkzaamheden die specifiek zijn voor het elektrische systeem van de fiets, moeten worden uitgevoerd door opgeleid, gekwalificeerd personeel. Als de ketting eraf valt, schakel dan de stroom uit voordat je ingrijpt.

• Reinig de fiets niet met een hogedrukwaterstraal. Wassen met een vochtige spons wordt aanbevolen. Dompel bij het reinigen van de elektrische fiets de elektrische elementen zoals de batterij, motor, scherm, enz. niet onder. De oplaadpoort moet goed gesloten zijn. Na het wassen: droog en olie de aandrijfcomponenten (derailleur, hendel), vering, remhendels en de ketting.


Ga voor meer informatie over gebruik, onderhoud, after-sales services of als je vragen hebt naar de ondersteuningswebsite van DECATHLON (www.support.decathlon.com) of bezoek een DECATHLON-winkel.

ONDERHOUDSFREQUENTIE

Balhoofdstel:
Controleer voor elk gebruik. Vervang elke 10.000 km of één keer per jaar.

AANDRIJVING:
Controleer elke 1.000 km. We raden je aan om de ketting regelmatiger te vervangen (elke 3500/4000 km) om een betere levensduur van de rest van de aandrijving te garanderen.

REMMEN:
Controleer de schijven en remblokken voor elk gebruik. Vervang de remblokken zodra ze versleten zijn. Reinig de schijf regelmatig met een speciaal product.

Derailleurpad/vork:
Controleer één keer per jaar het aandraaimoment van de derailleurpad en de vork.

ACCESSOIRES:
Accessoires zoals spatborden, krukken, bidonhouders, frameloten en verlichting zijn onderhevig aan talrijke trillingen tijdens gebruik. Vergeet niet om regelmatig de bevestigingsschroeven te controleren en deze indien nodig aan te draaien volgens de aanhaaladviezen die worden vermeld in het gedeelte AANDRAAIMOMENT van deze handleiding.

VERVOER

• Wanneer je je fiets buiten je voertuig vervoert (bijvoorbeeld op een fietsendrager), vergeet dan niet om de elektrische componenten te beschermen om te voorkomen dat er water in de connectoren binnendringt, wat je fiets kan beschadigen.
• Lithiumbatterijen worden beschouwd als gevaarlijke stoffen en moeten worden vervoerd in overeenstemming met de geldende voorschriften.
• Het is niet toegestaan om de elektrische fiets per vliegtuig te vervoeren.
• Het is het beste om de fiets tijdens transport en/of opslag aan het voorwiel op te hangen om het hydraulische remsysteem te behouden.
• Vergeet niet om de remhendels meerdere keren te activeren voordat je de fiets gebruikt om een goede werking te garanderen (verwijder eventuele luchtbellen).
• Raadpleeg de gebruikershandleiding van de fietsendrager om te controleren of de drager het gewicht van de fiets kan dragen.

VEILIGHEIDSINFORMATIE

Deze instructies bevatten de volgende items, waarvan de betekenis als volgt is:

	WAARSCHUWING: waarschuwingswoord dat wordt gebruikt om een potentieel gevaarlijke situatie aan te duiden die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.		Dit pictogram geeft een risico op brandwonden aan.
	ALGEMENE VEILIGHEIDSINFORMATIE Het gebruik van een fiets op de openbare weg kan onderworpen zijn aan nationale voorschriften, raadpleeg deze voordat u de fiets gebruikt (bel, verlichting, reflectoren, het dragen van een helm en bebording bijvoorbeeld). Voor uw veiligheid raden wij u aan om een fietshelm te dragen, evenals extra bescherming en/of visuele items (bijv. retro-reflecterend vest). In geval van regen, mist of 's nachts kan het zicht verminderd zijn, dus vergeet niet om uw snelheid dienovereenkomstig aan te passen.
	REMMEN Voor uw veiligheid en het veilige gebruik van uw fiets, raden wij u aan om de remmen regelmatig te controleren (kabels, omhulling, hendel, remklauw). in het geval van regen of natte wegen is de grip minder en zijn de remafstanden langer. Pas uw snelheid aan en anticipeer op het remmen. Onder bepaalde omstandigheden, bijvoorbeeld tijdens langdurig remmen, kunnen de remschijven en remklauwen hoge temperaturen bereiken. Laat ze een paar minuten afkoelen voordat u ze hanteert (bijv. om een wiel te verwijderen). risico op brandwonden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Van Rysel RCR Handleiding
