BAE 1073 Handleiding
Installatie
INLEIDING
Gefeliciteerd met de aankoop van de BAE 1073. De BAE® 1073 is ontworpen om te voldoen aan de cruciale behoefte aan een hoogwaardige audio voorversterker/equalizer en is typerend voor de jarenlange ervaring die BAE heeft in professionele audio. We raden u aan om een paar minuten de tijd te nemen om deze handleiding door te nemen om meer te weten te komen over de werking en functionaliteit van uw apparaat.
UITPAKKEN
Voordat u uw BAE 1073 uitpakt, moet u het verpakkingsmateriaal zorgvuldig inspecteren op eventuele schade. Zodra u hebt vastgesteld dat het verpakkingsmateriaal niet is aangetast, pakt u het apparaat voorzichtig uit en inspecteert u het op duidelijke schade. BAE besteedt veel zorg aan het ontwerpen van de verpakking om de meeste verwachte schokken tijdens verzending te weerstaan. Als er tijdens het inspectieproces schade wordt ontdekt, neem dan contact op met uw BAE-dealer, zodat het probleem onmiddellijk kan worden verholpen.
KENMERKEN

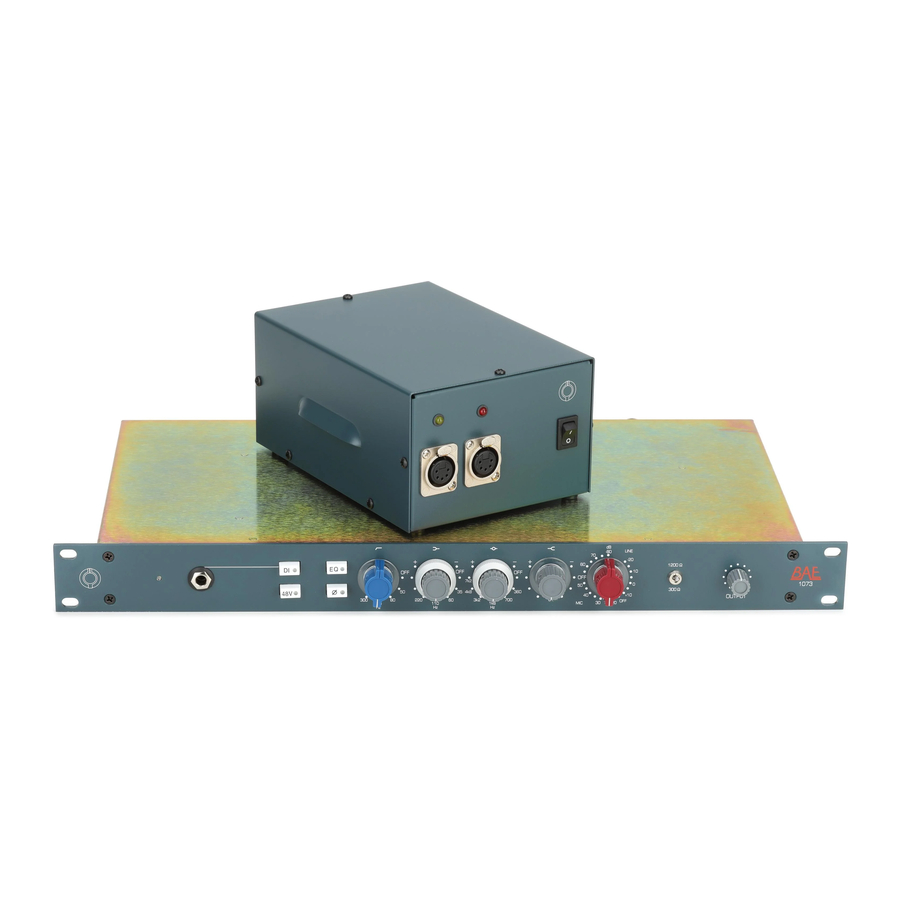

De BAE 1073 is verkrijgbaar als een module uit de 10-serie of als een rackmount-eenheid. De BAE 1073 is zo authentiek als je kunt krijgen bij de originele 1073, met dezelfde St Ives (Carnhill) transformatoren als de vintage modules, Elma schakelaars en Canford draad.

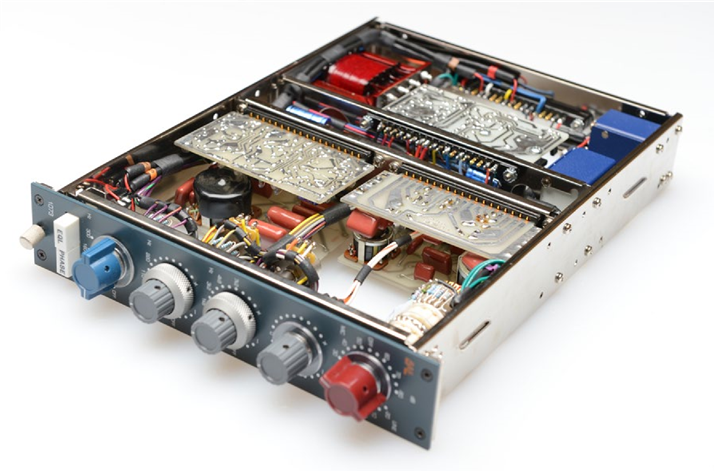

De BAE 1073 ziet er identiek uit als de originele vintage module en past graag in vintage Neve 80 Series consoles omdat het hele product op exact dezelfde manier is ontworpen als de originelen: dezelfde chassisconstructie, connectoren, lay-outs van printplaten, handbedrade kabelbomen en circuits.

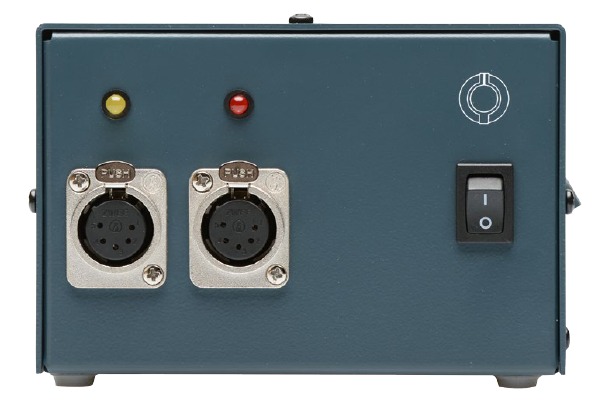

24V PSU
De rackmount-versie wordt geleverd met een voeding die kan worden omgezet naar 230, 240, 100 en 220VAC. De externe voeding bevat een kabel van vier voet die vier keer de stroom kan leveren die de voorversterker nodig heeft voor een optimale geluidskwaliteit.

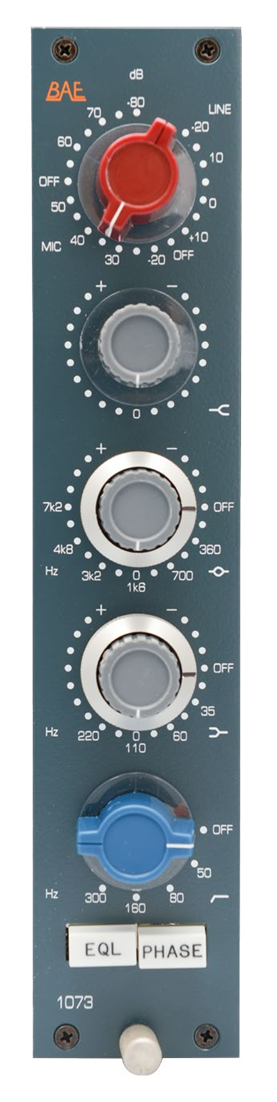

Basisbediening
OUTPUT-KNOP
De output-knop (grijs) moet volledig met de klok mee staan om de hoogste headroom en het schoonste signaalpad te bereiken.
ATTENUATE-KNOP
Gebruik de Attenuate-knop om tussen de 5db-stappen van de gain-knop te komen.
GAIN-KNOP
Pas de rode Gain-knop aan in stappen van 5 dB. De linkerkant is voor line en de rechterkant is voor mic.
DRIE-BAND EQUALISER
High Frequency Smooth +/-16dB vaste frequentie shelving bij 12kHz.
Mid Frequency Smooth +/-18dB peaking, vaste 'Q' met, selecteerbare middenfrequenties van 0.36kHz, 0.7kHz, 1.6kHz, 3.2kHz, 4.8kHz & 7.2kHz.
Low Frequency Smooth +/-16dB shelving met selecteerbare frequenties van 35Hz, 60Hz, 110Hz & 220Hz.
HOOGDOORLAATFILTER
Hoogdoorlaatfilter 18dB per octaaf helling, schakelbaar tussen 50Hz, 80Hz, 160Hz & 300Hz.
EQ-KNOP
De EQ button schakelt de equalizer in of uit het circuit.
PHASE-KNOP
De phase button geeft 180° faseverandering bij gebalanceerde output.

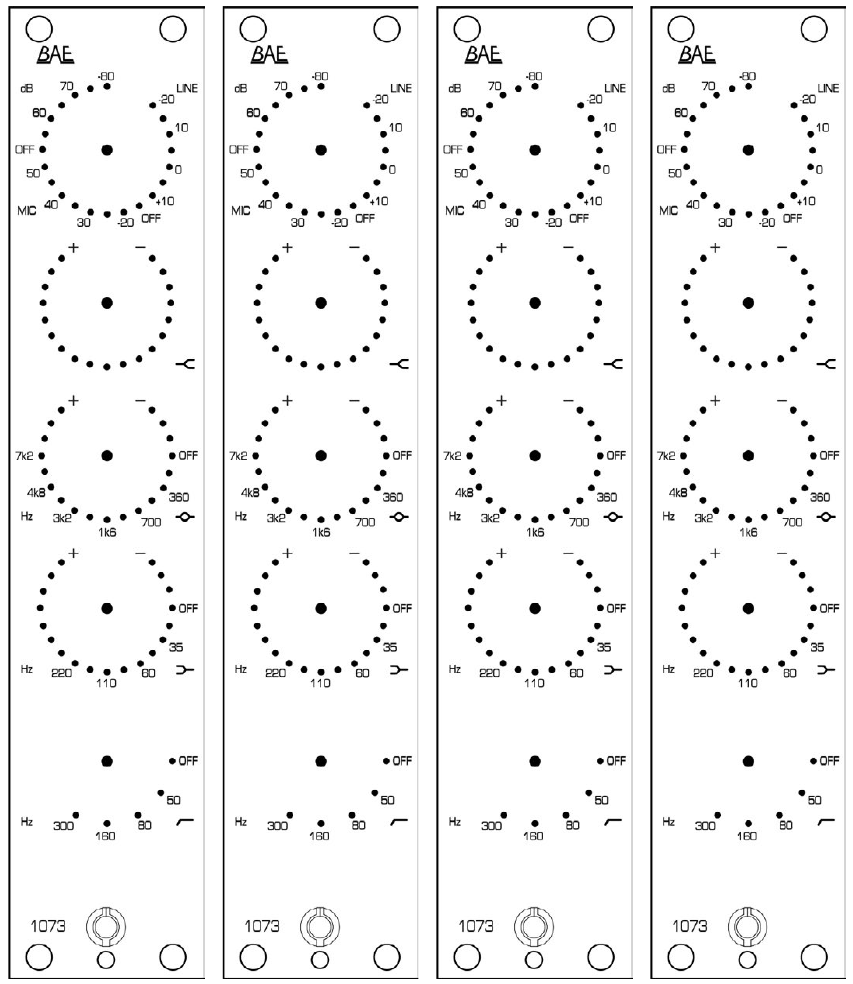

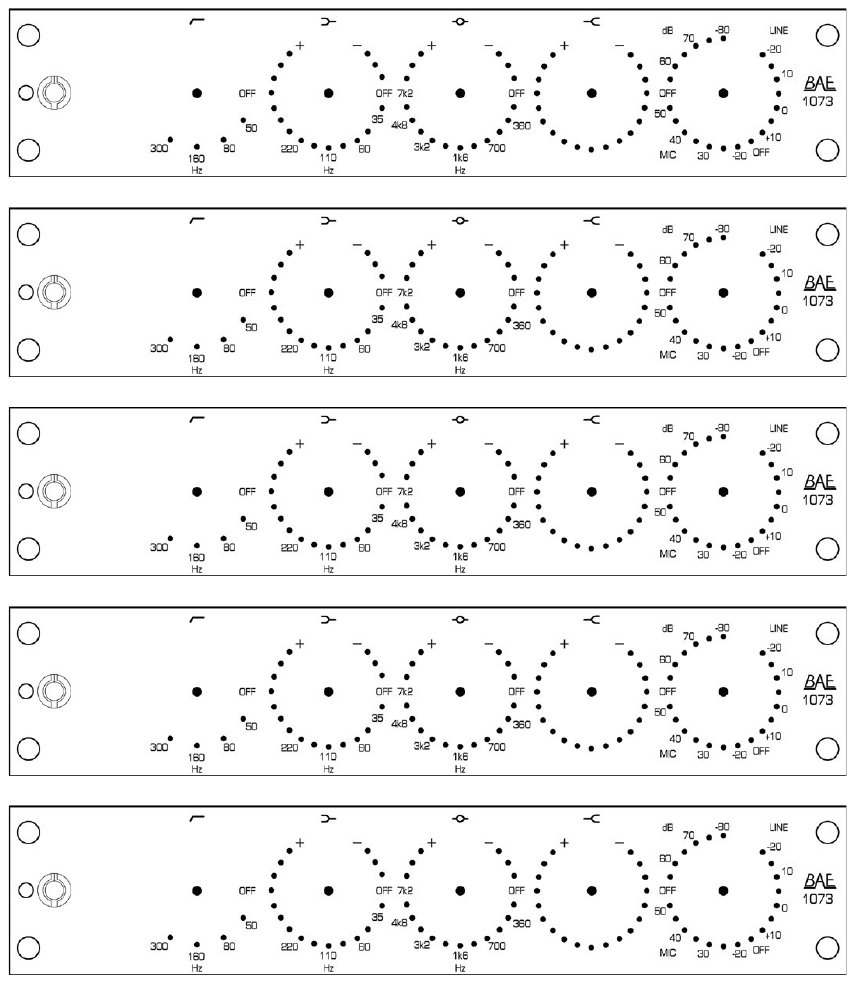

Recall Sheets
Veiligheidsinstructies
 OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DEZE APPARATUUR NIET BLOOTSTELLEN AAN REGEN OF VOCHT.  OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE KAP (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL. RISICO OP ELEKTRISCHE SCHOK NIET OPENEN  De bliksemschicht met pijlpunt-symbool, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen. Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd. |
- Lees instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het apparaat wordt bediend. De term "unit" omvat hierbij de externe voeding.
- Bewaar instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik
- Hoofdwaarschuwingen - Alle waarschuwingen met betrekking tot het apparaat en de voeding moeten worden opgevolgd.
- Volg de instructies - Alle bedienings- en gebruiksaanwijzingen moeten worden gevolgd.
- Water en vocht - Het apparaat mag niet in de buurt van water worden gebruikt, bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen, in een natte kelder of in de buurt van een zwembad, en dergelijke.
- Ventilatie - Het apparaat moet zo worden geplaatst dat de locatie of positie de normale ventilatie niet belemmert.
- Warmte - Het apparaat moet uit de buurt worden geplaatst van warmtebronnen zoals eindversterkers en filters voor stroomconditionering.
- Aarding - Er moeten voorzorgsmaatregelen worden genomen zodat de veiligheidsaarding niet wordt omzeild en de beschermende aardingsklem/veiligheidsaarding moet worden aangesloten op een stopcontact met een beschermende aarding/veiligheidsaarding.
- Bescherming van het netsnoer - Netsnoeren, AC en 5-pins DC, moeten zo worden geleid dat er niet op kan worden gelopen of dat ze niet bekneld raken door voorwerpen die erop of ertegen worden geplaatst, waarbij speciale aandacht moet worden besteed aan snoeren bij stekkers en het punt waar ze de voeding en het apparaat verlaten.
- Periode van niet-gebruik - Het netsnoer van het apparaat moet Voor service of reparatie uit het stopcontact worden gehaald wanneer het gedurende lange tijd niet wordt gebruikt.
- Binnendringen van voorwerpen en vloeistoffen - Er moet voor worden gezorgd dat er geen voorwerpen vallen en dat er geen vloeistoffen in de behuizing terechtkomen via de openingen, zoals de ventilatiesleuven.
- Service - De gebruiker mag niet proberen het apparaat te onderhouden of aan te passen, tenzij hij daarvoor gekwalificeerd is en onder begeleiding van BAE-servicepersoneel.
Specificaties
Frequentiebereik
10Hz tot -3dB bij 55kHz
3 Band Equaliser
HF: +/-16dB vaste frequentie shelving bij 12kHz
LF: +/-16dB shelving met selecteerbare frequenties van
35Hz, 60Hz, 110Hz & 220Hz
MF: +/-18dB peaking, vaste 'Q' met, selecteerbare middenfrequenties van 0.36kHz, 0.7kHz, 1.6kHz, 3.2kHz, 4.8kHz & 7.2kHz
High Pass Filter
50Hz, 80Hz, 160Hz & 300Hz
Mic Input Impedance
≈1200/300 Ω
Line Input Impedance
10k Ω
DI Input Impedance
≈150k Ω
Output Impedance
65 Ω
Common Mode Rejection Ratio
100dB min @ 60Hz
Maximum Output Level
+27.4 dBu @ 600Ω
Power Requirements
115/230 VAC, 28W
Gain dB
0 tot 80 dB
Equivalent Input Noise
-110 dBu; Ongewogen 300kHz bandbreedte
Weight (Module/Rackmount)
6 LBS / 2.72 KG 10 / 4.54 KG
Dimensions in Inches (Module/Rackmount)
1.75W x 8.75L x 7.75D
19W x 1.75L x 9D
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
