Danfoss RX1, RX2, RX3 Handleiding

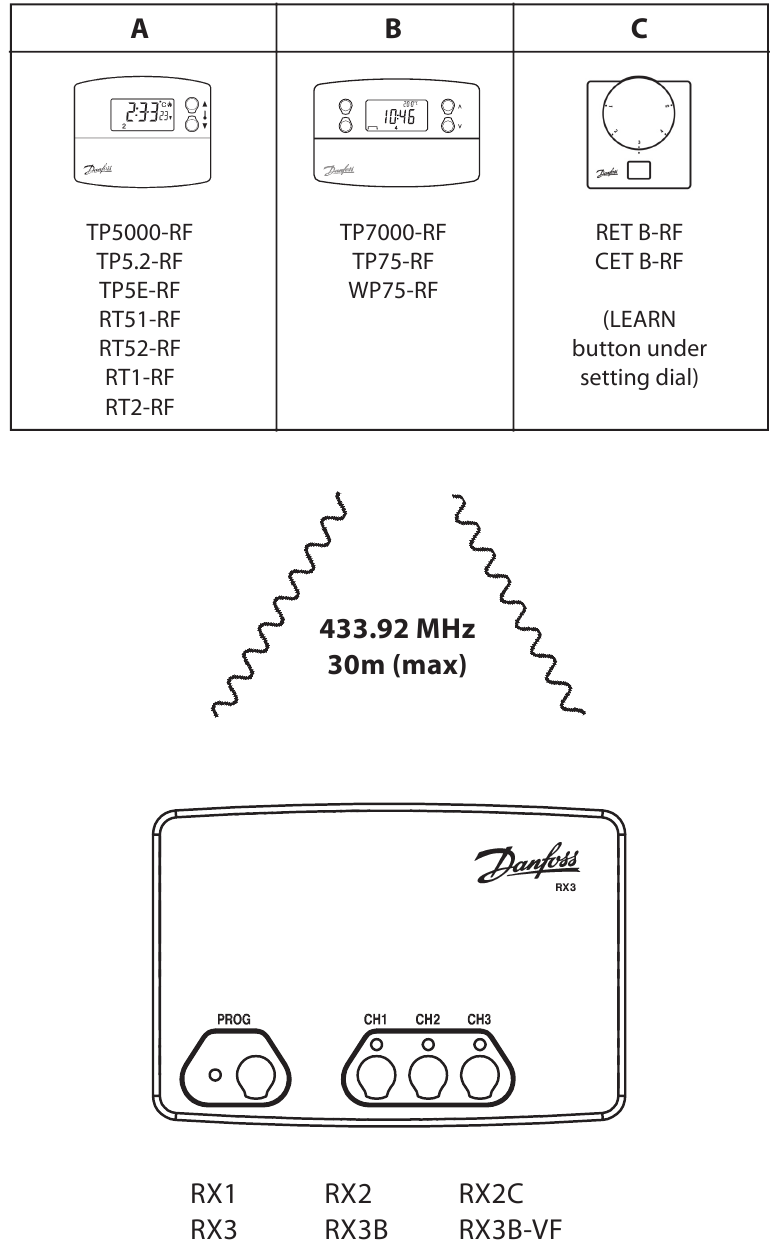

Instructies voor inbedrijfstelling

Thermostaat (zie type thermostaat)

1. Type A Houd de knoppen ingedrukt en + gedurende 3 seconden
   Type B Houd de knop LEARN gedurende 3 seconden ingedrukt
   Type C Verwijder de draaiknop, houd de knop LEARN gedurende 3 seconden ingedrukt (onder de instelknop)
   Plaats de knop pas terug als het leerproces is voltooid
   OPMERKING: Thermostaat zendt nu continu gedurende 5 minuten uit.

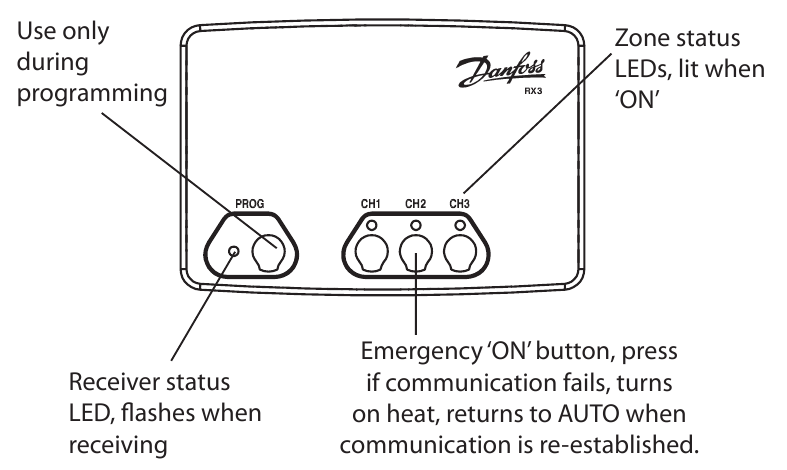

Ontvanger

2. RX1
   Houd de knoppen PROG en CH1 gedurende 3 seconden ingedrukt tot het groene lampje knippert
3. RX2 / RX3 (indien van toepassing)
   Stat 1 - voer stap 1-2 uit voor CH1
   Stat 2 (RX2 & RX3)
   Wacht 5 minuten, voer stap 1 uit en druk vervolgens op PROG + CH2 op RX2/RX3
   Stat 3 (alleen RX3) Wacht 5 minuten, voer stap 1 uit en druk vervolgens op PROG + CH3 op RX3

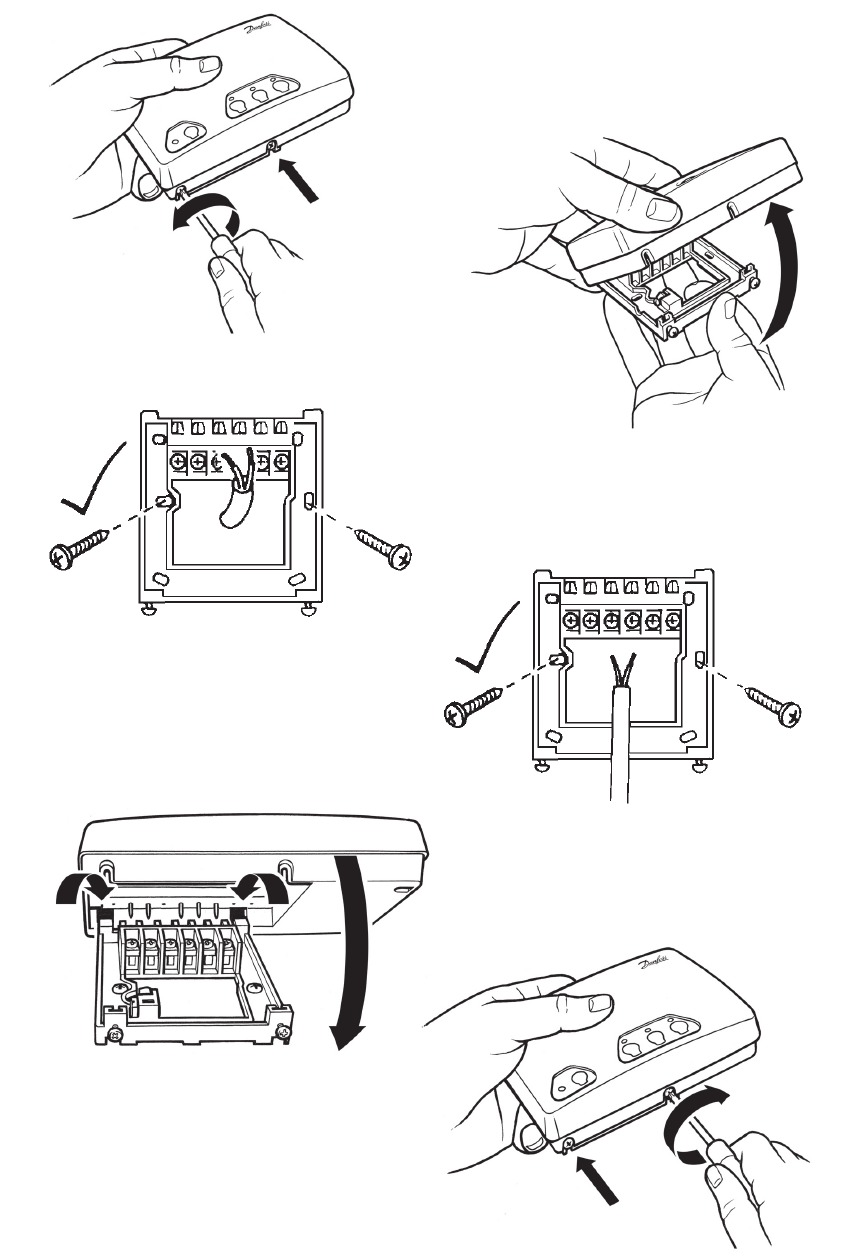

Instellen

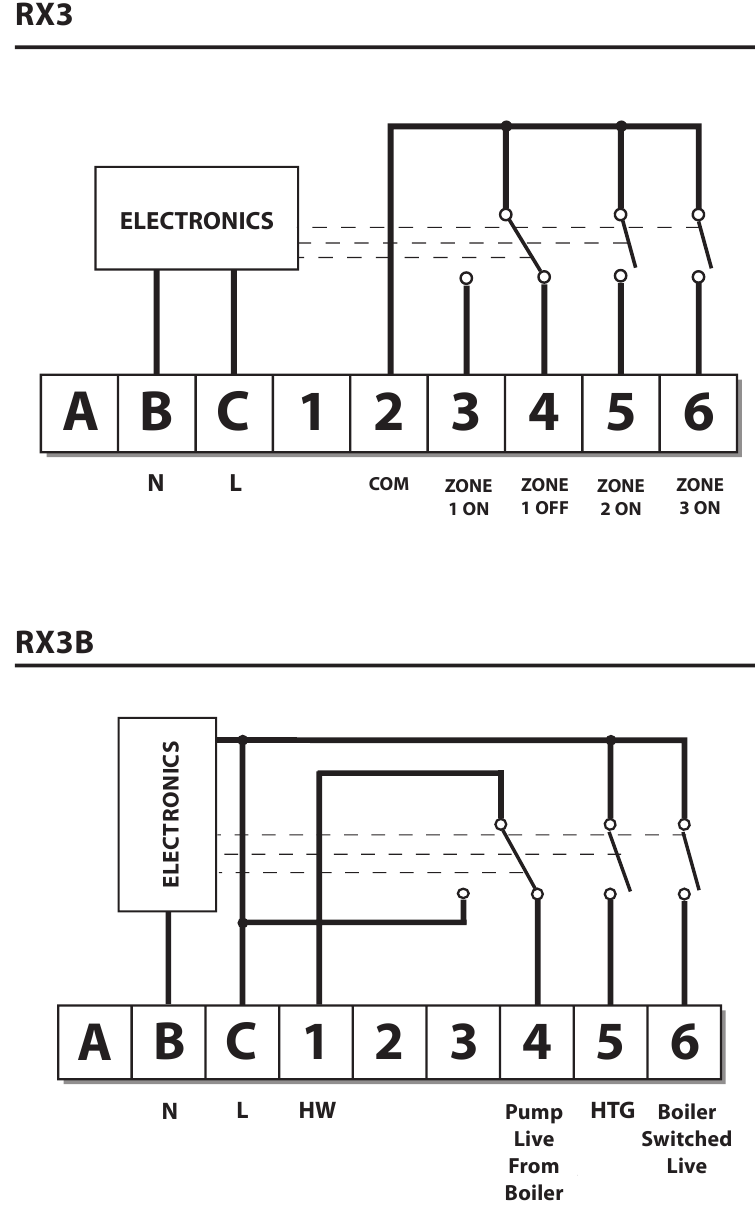

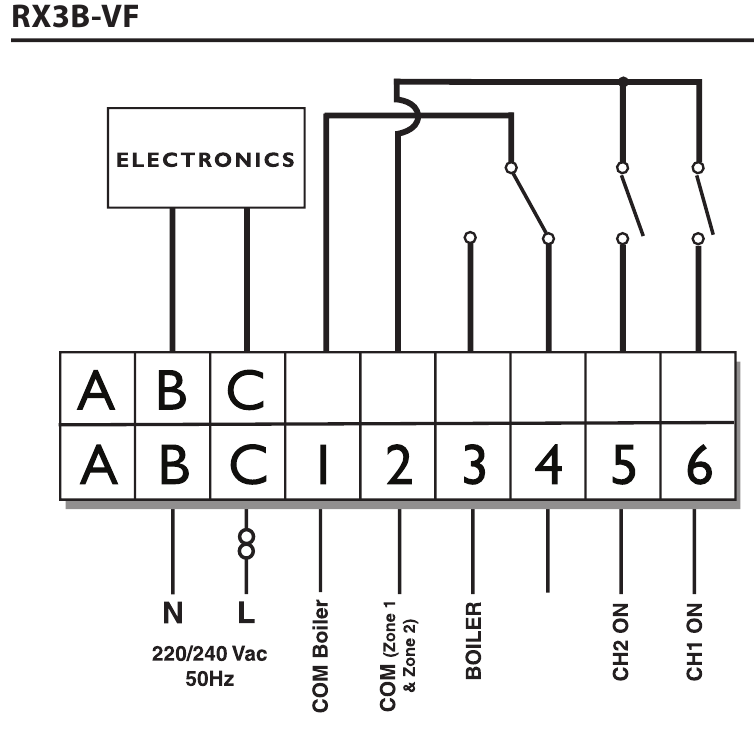

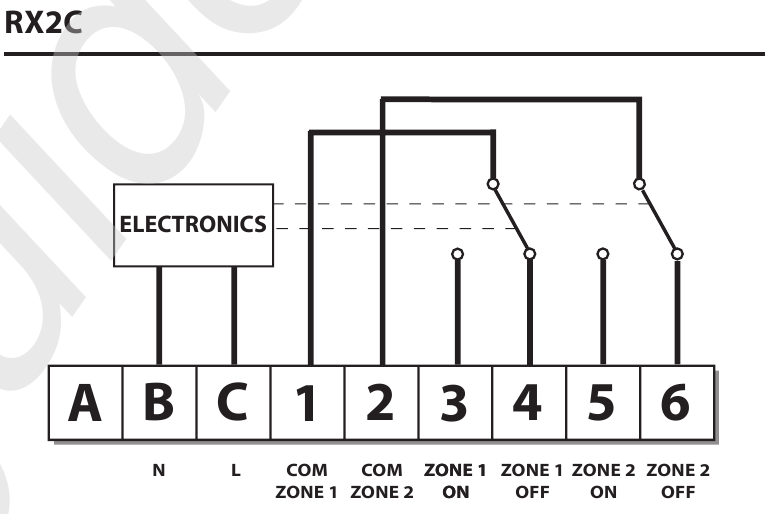

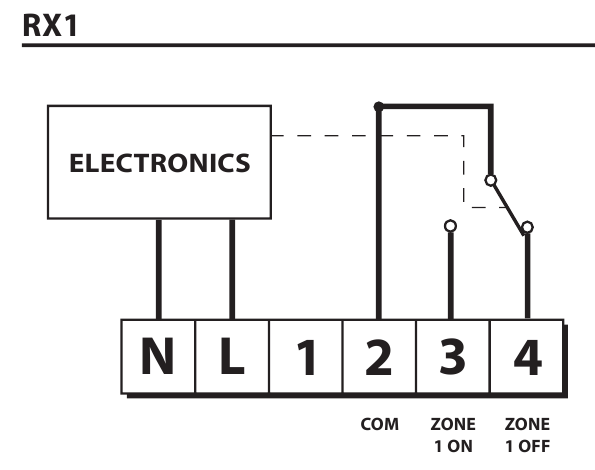

Bedradingsdetails

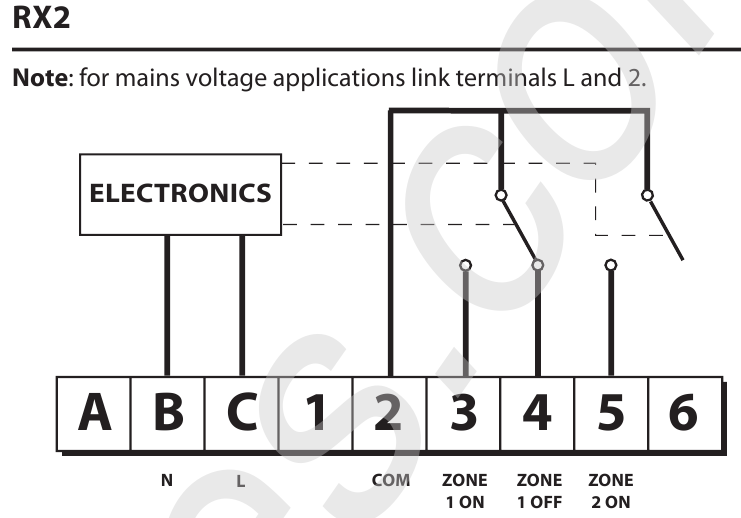

Opmerking: voor toepassingen met netspanning verbindt u de terminals L en 2.

LET OP: Als u een eerdere versie van de RX2-ontvanger vervangt, dient u de nieuwe meegeleverde achterplaat te gebruiken en aan te sluiten zoals hierboven afgebeeld.

Specificatie

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Danfoss RX1, RX2, RX3 Handleiding
