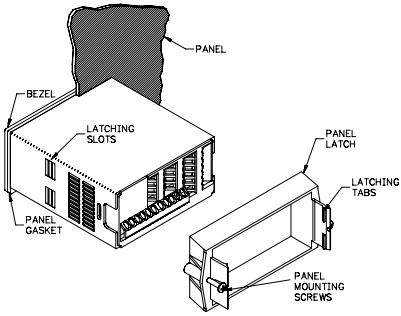

8 HET APPARAAT INSTALLEREN
- 8.1 Installatie
- 8.2 Installatieomgeving
9 DE JUMPERS INSTELLEN
10 BEKABELING
11 DE KNOPPEN EN HET DISPLAY AAN DE VOORKANT BEKIJKEN
12 HET APPARAAT PROGRAMMEREN
13 PROBLEEMOPLOSSING

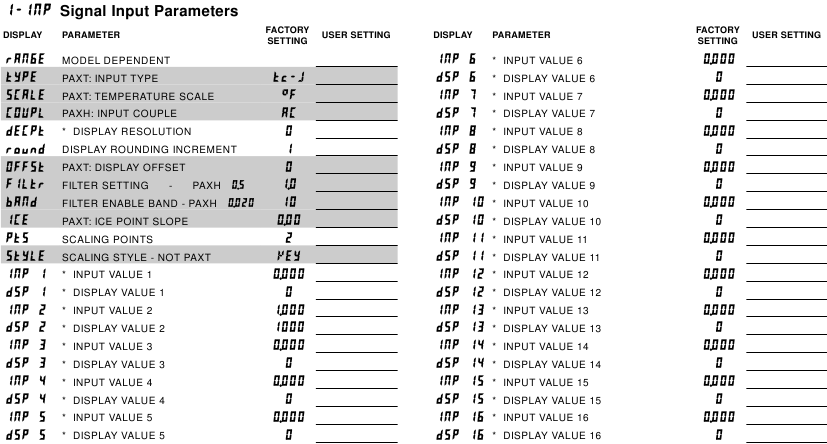

14 PARAMETER WAARDE TABEL

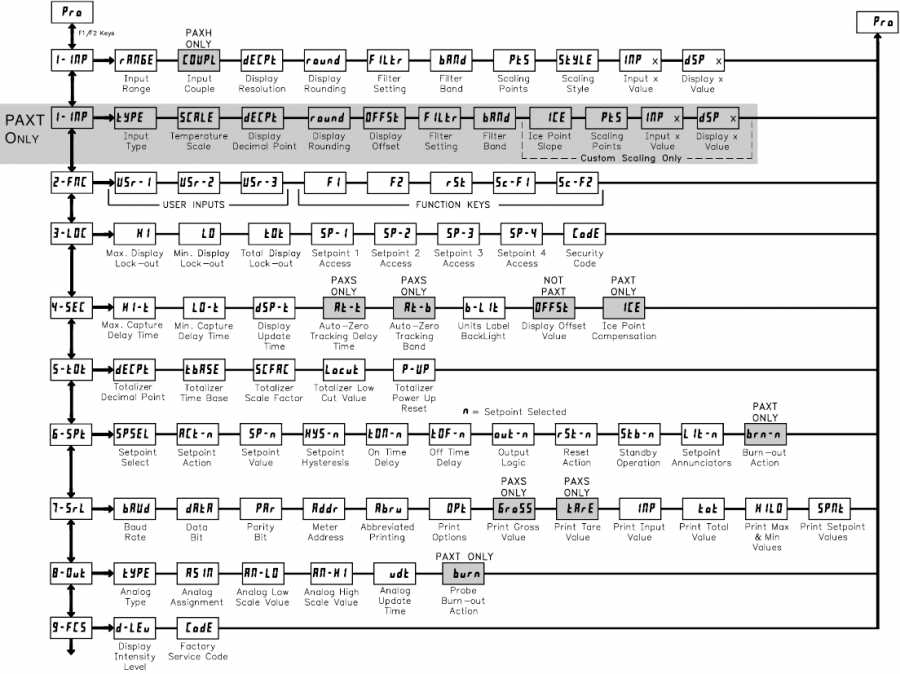

15 PAX PROGRAMMERING SNEL OVERZICHT
16 VEILIGHEIDS SAMENVATTING
17 Referenties
18 Download handleiding
19 In andere talen

FUNCTIES

PROCESS-, SPANNINGS-, STROOM-, TEMPERATUUR- EN REKSTROOKINGANGEN
5-CIJFERIGE 0,56" RODE, IN ZONLICHT AFLEESBARE DISPLAY
DISPLAY MET VARIABELE INTENSITEIT
16-PUNTS SCHAALVERDELING VOOR NIET-LINEAIRE PROCESSEN
PROGRAMMEERBARE FUNCTIETOETSEN/GEBRUIKERSINPUTS
9-CIJFERIGE TOTALISATOR (INTEGRATOR) MET BATCHING
OPTIONELE AANGEPASTE EENHEDENOVERLAY MET BACKLIGHT
VIER INSTELLINGSALARMUITGANGEN (MET OPTIEKAART)
COMMUNICATIE- EN BUSMOGELIJKHEDEN (MET OPTIEKAART)
HERUITGEZONDEN ANALOGE UITGANG (MET OPTIEKAART)
CRIMSON-PROGRAMMEERSOFTWARE
NEMA 4X/IP65-VERZEGELD FRONTBEZEL

ALGEMENE BESCHRIJVING

De PAX analoge paneelmeters bieden veel functies en prestaties voor een breed scala aan industriële toepassingen. Verkrijgbaar in vijf verschillende modellen voor diverse analoge ingangen, waaronder DC-spanning/stroom, AC-spanning/stroom, proces, temperatuur en rekstrookingangen. Raadpleeg de onderstaande paragrafen voor meer informatie over de specifieke modellen. Met de optionele plug-in uitgangskaarten kunt u de meter configureren voor de huidige toepassingen en kunt u eenvoudig upgraden voor toekomstige behoeften.
De meters hebben een heldere 0,56" LED-display. De unit is verkrijgbaar met een rode, in zonlicht afleesbare of een standaard groene LED. De intensiteit van het display kan worden aangepast van toepassingen in een donkere ruimte tot in zonlicht afleesbaar, waardoor het ideaal is voor weergave in heldere lichttoepassingen.
De meters bieden een MAX- en MIN-leesgeheugen met programmeerbare vastlegtijd. De vastlegtijd wordt gebruikt om detectie van valse max- of min-waarden te voorkomen die kunnen optreden tijdens het opstarten of ongebruikelijke procesgebeurtenissen.
De signaaltotalisator (integrator) kan worden gebruikt om een tijd-inputproduct te berekenen. Dit kan worden gebruikt om een uitlezing van de getotaliseerde flow te geven, service-intervallen van motoren of pompen te berekenen, enz. De totalisator kan ook batch-weegbewerkingen accumuleren.
De meters hebben vier instellingsuitgangen, geïmplementeerd op Plug-in optiekaarten. De Plug-in kaarten bieden dubbele FORM-C relais (5A), quad FORM-A (3A), ofwel quad sinking of quad sourcing open collector logica uitgangen. De instellingsalarmen kunnen worden geconfigureerd voor een verscheidenheid aan regel- en alarmvereisten.
Communicatie- en busmogelijkheden zijn ook beschikbaar als optiekaarten. Deze omvatten RS232, RS485, Modbus, DeviceNet en Profibus-DP. Uitleeswaarden en instellingsalarmwaarden kunnen via de bus worden geregeld. Bovendien hebben de meters een functie waarmee een externe computer de uitgangen van de meter rechtstreeks kan regelen. Met een geïnstalleerde RS232- of RS485-kaart is het mogelijk om de meter te configureren met behulp van een Windows-gebaseerd programma. De configuratiegegevens kunnen worden opgeslagen in een bestand om later weer op te roepen.
Een lineair DC-uitgangssignaal is beschikbaar als een optionele Plug-in kaart. De kaart biedt signalen van 20 mA of 10 V. De uitgang kan onafhankelijk van het ingangsbereik worden geschaald en kan de input, totalisator, max- of min-waarden volgen.
Zodra de meters initieel zijn geconfigureerd, kan de parameterlijst volledig worden vergrendeld voor verdere modificatie, of alleen de instellingswaarden kunnen toegankelijk worden gemaakt.
De meters zijn speciaal ontworpen voor zware industriële omgevingen. Met NEMA 4X/IP65-verzegelde bezel en uitgebreide tests van geluidseffecten volgens CE-vereisten, biedt de meter een robuuste maar betrouwbare applicatie-oplossing.

AFMETINGEN

In inches (mm)
Opmerking: De aanbevolen minimale vrije ruimte (achter het paneel) voor de installatie van de montageclip is 2,1" (53,4) H x 5,0" (127) B.

BESTELINFORMATIE

Productonderdeelnummers

* PAXH is alleen verkrijgbaar met een 85-250 VAC-voeding.

Onderdeelnummers optiekaarten en accessoires

TYPE	MODEL NR.	BESCHRIJVING	ONDERDEELNUMMERS
Optionele plug-in kaarten	PAXCDS	Dual Setpoint Relay Output Card (Dubbele instelling relais uitgangskaart)	PAXCDS10
		Quad Setpoint Relay Output Card (Quad instelling relais uitgangskaart)	PAXCDS20
		Quad Setpoint Sinking Open Collector Output Card (Quad instelling sinking open collector uitgangskaart)	PAXCDS30
		Quad Setpoint Sourcing Open Collector Output Card (Quad instelling sourcing open collector uitgangskaart)	PAXCDS40
	PAXCDC	RS485 Serial Communications Output Card with Terminal Block (Seriële communicatie-uitgangskaart RS485 met klemmenblok)	PAXCDC10
		Extended RS485 Serial Communications Output Card with Dual RJ11 Connector (Uitgebreide seriële communicatie-uitgangskaart RS485 met dubbele RJ11-connector)	PAXCDC1C
		RS232 Serial Communications Output Card with Terminal Block (Seriële communicatie-uitgangskaart RS232 met klemmenblok)	PAXCDC20
		Extended RS232 Serial Communications Output Card with 9 Pin D Connector (Uitgebreide seriële communicatie-uitgangskaart RS232 met 9-pins D-connector)	PAXCDC2C
		DeviceNet Communications Card (DeviceNet-communicatiekaart)	PAXCDC30
		Modbus Communications Card (Modbus-communicatiekaart)	PAXCDC40
		Extended Modbus Communications Card with Dual RJ11 Connector (Uitgebreide Modbus-communicatiekaart met dubbele RJ11-connector)	PAXCDC4C
		Profibus-DP Communications Card (Profibus-DP-communicatiekaart)	PAXCDC50
	PAXCDL	Analog Output Card (Analoge uitgangskaart)	PAXCDL10
Accessories (Accessoires)	PAXLBK	Units Label Kit Accessory (Not required for PAXT) (Accessoire eenhedenlabelkit (niet vereist voor PAXT))	PAXLBK10
Accessories (Accessoires)	SFCRD*	Crimson 2 PC Configuration Software for Windows 98, ME, 2000 and XP (Crimson 2 PC-configuratiesoftware voor Windows 98, ME, 2000 en XP)	SFCRD200

*Crimson software is available for download from http://www.redlion.net/

ALGEMENE PRODUCTSPECIFICATIES

DISPLAY: 5 cijfers, 0,56" (14,2 mm) rode, in zonlicht leesbare of standaard groene LED's, (-19999 tot 99999)
VOEDING:
AC-versies:
AC-voeding: 85 tot 250 VAC, 50/60 Hz, 15 VA
Isolatie: 2300 Vrms gedurende 1 min. naar alle ingangen en uitgangen. DC-versies (niet beschikbaar op PAXH):
DC-voeding: 11 tot 36 VDC, 11 W
(verlaag de bedrijfstemperatuur tot 40°C indien werkend op <15 VDC en er drie plug-in optiekaarten zijn geïnstalleerd)
AC-voeding: 24 VAC, ± 10%, 50/60 Hz, 15 VA
Isolatie: 500 Vrms gedurende 1 min. naar alle ingangen en uitgangen (50 V werkspanning).
ANNUNCIATORS:
MAX - maximale uitlezing geselecteerd
MIN - minimale uitlezing geselecteerd
TOT - totalisator uitlezing geselecteerd, knippert wanneer totaal overloopt
SP1 - setpoint alarm 1 is actief
SP2 - setpoint alarm 2 is actief
SP3 - setpoint alarm 3 is actief
SP4 - setpoint alarm 4 is actief
Units Label - optionele achtergrondverlichting voor eenhedenlabel
KEYPAD: 3 programmeerbare functietoetsen, in totaal 5 toetsen
A/D CONVERTER: 16-bits resolutie
UPDATE RATES:
A/D-conversiesnelheid: 20 metingen/sec.
Staprespons: 200 msec. max. tot binnen 99% van de uiteindelijke uitleeswaarde
(digitaal filter en interne nulcorrectie uitgeschakeld)
700 msec. max. (digitaal filter uitgeschakeld, interne nulcorrectie ingeschakeld)
Alleen PAXH: max. 1 sec. tot binnen 99% van de uiteindelijke uitleeswaarde (digitaal filter uitgeschakeld)
Display update snelheid: 1 tot 20 updates/sec.
Setpoint output aan/uit-vertragingstijd: 0 tot 3275 sec.
Analoge output update snelheid: 0 tot 10 sec.
Max./Min. vastlegging vertragingstijd: 0 tot 3275 sec.
DISPLAY MESSAGES:
"OLOL" - Verschijnt wanneer de meting het + signaalbereik overschrijdt.
"ULUL" - Verschijnt wanneer de meting het - signaalbereik overschrijdt
PAXT: "SHrt" (kort) - Verschijnt wanneer een kortgesloten sensor wordt gedetecteerd. (Alleen RTD)
PAXT: "OPEN" (open) - Verschijnt wanneer een open sensor wordt gedetecteerd.
". . . ." - Verschijnt wanneer de displaywaarden het + displaybereik overschrijden.
"-. . ." - Verschijnt wanneer de displaywaarden het - displaybereik overschrijden.
"E. . ." - Verschijnt wanneer de Totalizer 9 cijfers overschrijdt.
"h. . ." - Geeft de hoge orde weergave van de Totalizer aan.
INPUT CAPABILITIES: Zie specifieke productspecificaties
EXCITATION POWER: Zie specifieke productspecificaties
LOW FREQUENCY NOISE REJECTION: (Niet van toepassing op PAXH)
Normal Mode: > 60 dB @ 50 of 60 Hz ±1%, digitaal filter uit
Common Mode: >100 dB, DC tot 120 Hz
USER INPUTS: Drie programmeerbare gebruikersingangen
Max. continue ingang: 30 VDC
Isolatie tot sensor ingangscommon: niet geïsoleerd. (Niet PAXH)
PAXH: Isolatie tot sensor ingangscommon: 1400 Vrms gedurende 1 min.
Werkspanning: 125 V
Responstijd: 50 msec. max.
Logische toestand: met jumper te selecteren voor sink/source logica

INPUT STATE	SINKING INPUTS 22 KΩ pull-up naar +5 V	SOURCING INPUTS 22 KΩ pull-down
Active	V_IN < 0.9 VDC	V_IN > 3.6 VDC
Inactive	V_IN > 3.6 VDC	V_IN < 0.9 VDC

TOTALIZER:
Functie:
Tijdbasis: seconde, minuut, uur of dag
Batch: kan de invoerdisplay van een gebruikersinvoer accumuleren (gate)
Tijdnauwkeurigheid: 0,01% typisch
Decimaal punt: 0 tot 0,0000
Schaalfactor: 0,001 tot 65,000
Low Signal Cut-out: -19.999 tot 99.999
Totaal: 9 cijfers, display wisselt tussen hoge orde en lage orde uitlezingen
CUSTOM LINEARIZATION:
Datapuntparen: Selecteerbaar van 2 tot 16
Displaybereik: -19.999 tot 99.999
Decimaal punt: 0 tot 0,0000
PAXT: IJspuntcompensatie: gebruikerswaarde (0,00 tot 650,00 μV/°C)
MEMORY: Niet-vluchtig E²PROM behoudt alle programmeerbare parameters en displaywaarden.
ENVIRONMENTAL CONDITIONS:
Bedrijfstemperatuurbereik: 0 tot 50°C (0 tot 45°C met alle drie plug-in kaarten geïnstalleerd)
Trilling conform IEC 68-2-6: operationeel 5 tot 150 Hz, in X, Y, Z richting gedurende 1,5 uur, 2 g's.
Schok conform IEC 68-2-27: operationeel 25 g (10 g relais), 11 msec in 3 richtingen.
Opslagtemperatuurbereik: -40 tot 60°C
Bedrijfs- en opslagvochtigheid: 0 tot 85% max. RV niet-condenserend
Hoogte: tot 2000 meter
CONNECTIONS: Hoge compressie kooiklemmenblok
Draadstriplengte: 0,3" (7,5 mm)
Draaddikte: 30-14 AWG koperdraad
Koppel: 4,5 inch-lbs (0,51 N-m) max.
CONSTRUCTION: Dit apparaat is geschikt voor NEMA 4X/IP65 buitengebruik. IP20 Aanraakveilig. Installatiecategorie II, vervuilingsgraad 2. Eendelig frame/behuizing. Vlambestendig. Toetsenbord van synthetisch rubber. Paneelpakking en montageclip inbegrepen.
WEIGHT: 10.4 oz. (295 g)

MODEL PAXD

UNIVERSELE DC-INGANG

VIER SPANNINGSBALEN (300 VDC Max)
VIJF STROOMBEREIKEN (2A DC Max)
DRIE WEERSTANDSBEREIKEN (10K Ohm Max)
SELECTEERBARE 24 V, 2 V, 1,75 mA EXCITATION

PAXD-SPECIFICATIES

INGANGSBEREIKEN:
INGANGSBEREIK	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	IMPEDANTIE/COMPLIANCE	MAX. CONTINUE OVERBELASTING	RESOLUTIE
±200 µADC	0,03% van de uitlezing +0,03 µA	0,12% van de uitlezing +0,04µA	1,11 Kohm	15 mA	10 nA
±2 mADC	0,03% van de uitlezing +0,3 µA	0,12% van de uitlezing +0,4 µA	111 ohm	50 mA	0,1 µA
±20 mADC	0,03% van de uitlezing +3µA	0,12% van de uitlezing +4 µA	11,1 ohm	150 mA	1 µA
±200 mADC	0,05% van de uitlezing +30 µA	0,15% van de uitlezing +40 µA	1,1 ohm	500 mA	10 µA
±2 ADC	0,5% van de uitlezing +0,3 mA	0,7% van de uitlezing +0,4 mA	0,1 ohm	3 A	0,1 mA
±200 mVDC	0,03% van de uitlezing +30 µV	0,12% van de uitlezing +40 µV	1,066 Mohm	100 V	10 µV
±2 VDC	0,03% van de uitlezing +0,3 mV	0,12% van de uitlezing +0,4 mV	1,066 Mohm	300 V	0,1 mV
±20 VDC	0,03% van de uitlezing +3 mV	0,12% van de uitlezing +4 mV	1,066 Mohm	300 V	1 mV
±300 VDC	0,05% van de uitlezing +30 mV	0,15% van de uitlezing +40 mV	1,066 Mohm	300 V	10 mV
100 ohm	0,05% van de uitlezing +30 Mohm	0,2% van de uitlezing +40 Mohm	0,175 V	30 V	0,01 ohm
1000 ohm	0,05% van de uitlezing +0,3 ohm	0,2% van de uitlezing +0,4 ohm	1,75 V	30 V	0,1 ohm
10 Kohm	0,05% van de uitlezing +1 ohm	0,2% van de uitlezing +1,5 ohm	17,5 V	30 V	1 ohm

* Na 20 minuten opwarmen. De nauwkeurigheid wordt op twee manieren gespecificeerd: Nauwkeurigheid over een omgeving van 18 tot 28°C en 10 tot 75% RV; en nauwkeurigheid over een omgeving van 0 tot 50°C en 0 tot 85% RV (niet-condenserend). De nauwkeurigheid over het bereik van 0 tot 50°C omvat het temperatuurcoëfficiënteffect van de meter.

EXCITATION POWER:
Transmittervermogen: 24 VDC, ±5%, gereguleerd, 50 mA max.
Referentiespanning: 2 VDC, ± 2%
Compliance: 1 kohm belasting min. (2 mA max.)
Temperatuurcoëfficiënt: 40 ppm/°C max.
Referentiestroom: 1,75 mADC, ± 2%
Compliance: 10 kohm belasting max.
Temperatuurcoëfficiënt: 40 ppm/°C max.

MODEL PAXP

PROCESINPUT PANEELMETER

DUAL RANGE INPUT (20 mA of 10 VDC)
24 VDC TRANSMITTER POWER

PAXP-SPECIFICATIES

SENSOR INPUTS:
INGANG (BEREIK)	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	IMPEDANTIE/ COMPLIANCE	MAX. CONTINUE OVERBELASTING	DISPLAYRESOLUTIE
20 mA (-2 tot 26 mA)	0,03% van de uitlezing +2 µA	0,12% van de uitlezing +3 µA	20 ohm	150 mA	1 µA
10 VDC (-1 tot 13 VDC)	0,03% van de uitlezing +2 mV	0,12% van de uitlezing +3 mV	500 Kohm	300 V	1 mV

EXCITATION POWER:
Transmittervermogen: 24 VDC, ±5%, gereguleerd, 50 mA max.

MODEL PAXH

AC TRUE RMS VOLT- EN STROOMMETER

VIER SPANNINGSBEREIKEN (300 VAC max.)
VIJF STROOMBEREIKEN (5 A max.)
ACCEPTEERT AC- OF DC-GEKOPPELDE INGANGEN
DRIEVOUDIGE ISOLATIE: STROOM, INGANG EN UITGANGEN

PAXH-SPECIFICATIES

INGANGSBEREIKEN:
Isolatie naar optiekaart Commons en gebruikersingang Commons: 125 Vrms
Isolatie naar AC-stroomaansluitingen: 250 Vrms

INGANGSBEREIK	NAUWKEURIGHEID*	IMPEDANTIE (60 Hz)	MAX. CONTINUE OVERBELASTING	MAX. DC-BLOKKERING	RESOLUTIE
200 mV	0,1% van uitlezing +0,4 mV	686 Kohm	30 V	±10 V	0,01 mV
2 V	0,1% van uitlezing +2 mV	686 Kohm	30 V	±50 V	0,1 mV
20 V	0,1% van uitlezing +20 mV	686 Kohm	300 V	±300 V	1 mV
300 V	0,2% van uitlezing +0,3 V	686 Kohm	300 V	±300 V***	0,1 V
200 µA	0,1% van uitlezing +0,4 µA	1,11 Kohm	15 mA	±15 mA	0,01 µA
2 mA	0,1% van uitlezing +2 µA	111 ohm	50 mA	±50 mA	0,1 µA
20 mA	0,1% van uitlezing +20 µA	11,1 ohm	150 mA	±150 mA	1 µA
200 mA	0,1% van uitlezing +0,2 mA	1,1 ohm	500 mA	±500 mA	10 µA
5 A	0,5% van uitlezing +5 mA	0,02 ohm	7 A**	±7 A***	1 mA

*Voorwaarden voor de nauwkeurigheidsspecificatie:

20 minuten opwarmen
Temperatuurbereik van 18-28°C, 10-75% RV niet-condenserend
50 Hz - 400 Hz sinusvormige ingang
1% tot 100% van bereik
Voeg 0,1% uitlezing + 20 counts fout toe over het bereik van 0-50°C
Voeg 0,2% uitlezing + 10 counts fout toe voor crestfactoren tot 3, voeg 1% uitlezing toe tot 5
Voeg 0,5% uitlezing + 10 counts van DC-component toe
Voeg 1% uitlezing + 20 counts fout toe over het bereik van 20 Hz tot 10 KHz

** Niet-repetitieve piekbelastingswaarde: 15 A gedurende 5 seconden
*** Ingangen zijn direct gekoppeld aan de ingangsverdeler en shunts. Ingangssignalen met hoge DC-componentniveaus kunnen het bruikbare bereik verkleinen.

MAXIMALE CRESTFACTOR (Vp/VRMS): 5 @ Volledige schaalingang
INGANGSKOPPELING: AC of AC en DC
INGANGS CAPACITEIT: 10 pF
COMMON-MODE-SPANNING: 125 VAC werkend
COMMON-MODE-ONDERDRUKKING: (DC tot 60 Hz) 100 dB

MODEL PAXS

PANEELMETER MET REKSTROOKJES-INGANG

LOAD CELL-, DRUK- EN KOPPELBRUG-INGANGEN
DUBBEL BEREIK INGANG: ±24 mV OF ±240 mV
SELECTEERBARE 5 VDC OF 10 VDC BRUGVOEDING
PROGRAMMEERBARE AUTO-NULPUNTTRACKING

PAXS SPECIFICATIES

SENSORINGANGEN:
INGANGSBEREIK	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	IMPEDANTIE	MAX. CONTINUE OVERBELASTING	RESOLUTIE
±24 mVDC	0,02% van uitlezing +3 µV	0,07% van uitlezing +4 µV	100 Mohm	30 V	1 µV
±240 mVDC	0,02% van uitlezing +30 µV	0,07% van uitlezing +40 µV	100 Mohm	30 V	10 µV

* Na 20 minuten opwarmen. De nauwkeurigheid wordt op twee manieren gespecificeerd: nauwkeurigheid over een omgeving van 18 tot 28°C en 10 tot 75% RV; en nauwkeurigheid over een omgeving van 0 tot 50°C en 0 tot 85% RV (niet-condenserend). De nauwkeurigheid over het bereik van 0 tot 50°C omvat het temperatuurcoëfficiënteffect van de meter.

AANSLUITINGSTYPE:
4-draads brug (differentieel)
2-draads (enkelzijdig)
COMMON-MODE-BEREIK (t.o.v. ingangscommon): 0 tot +5 VDC
Onderdrukking: 80 dB (DC tot 120 Hz)
BRUGVOEDING:
Jumper Selecteerbaar: 5 VDC @ 65 mA max., ±2%
10 VDC @ 125 mA max., ±2%
Temperatuurcoëfficiënt (ratiometrisch): 20 ppm/°C max.

MODEL PAXT

THERMOELEMENT- EN RTD-INGANGSMETER

THERMOELEMENT- EN RTD-INGANGEN
VOLDOET AAN ITS-90-NORMEN
AANGEPASTE SCHAALVERDELING VOOR NIET-STANDAARD SONDES
TIJD-TEMPERATUUR INTEGRATOR

PAXT-SPECIFICATIES
UITLEZING:
Resolutie: Variabel: 0,1, 0,2, 0,5 of 1, 2 of 5 graden
Schaal: F of C
Offsetbereik: -19.999 tot 99.999 weergave-eenheden
THERMOELEMENT-INGANGEN:
Ingangsimpedantie: 20 MΩ
Effect van draadweerstand: 0,03μV/ohm
Max. continue overspanning: 30 V

INGANGSTYPE	BEREIK	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	STANDAARD	DRAADKLEUR
INGANGSTYPE	BEREIK	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	STANDAARD	ANSI	BS 1843
T	-200 tot 400°C -270 tot -200°C	1,2°C **	2,1°C	ITS-90	(+) blauw (-) rood	(+) wit (-) blauw
E	-200 tot 871°C -270 tot -200°C	1,0°C **	2,4°C	ITS-90	(+) paars (-) rood	(+) bruin (-) blauw
J	-200 tot 760°C	1,1°C	2,3°C	ITS-90	(+) wit (-) rood	(+) geel (-) blauw
K	-200 tot 1372°C -270 tot -200°C	1,3°C **	3,4°C	ITS-90	(+) geel (-) rood	(+) bruin (-) blauw
R	-50 tot 1768°C	1,9°C	4,0°C	ITS-90	geen standaard	(+) wit (-) blauw
S	-50 tot 1768°C	1,9°C	4,0°C	ITS-90	geen standaard	(+) wit (-) blauw
B	100 tot 300°C 300 tot 1820°C	3,9°C 2,8°C	5,7°C 4,4°C	ITS-90	geen standaard	geen standaard
N	-200 tot 1300°C -270 tot -200°C	1,3°C **	3,1°C	ITS-90	(+) oranje (-) rood	(+) oranje (-) blauw
C (W5/W26)	0 tot 2315°C	1,9°C	6,1°C	ASTM E988-90***	geen standaard	geen standaard

*Na 20 min. opwarmen. De nauwkeurigheid wordt op twee manieren gespecificeerd: Nauwkeurigheid in een omgeving van 18 tot 28°C en 15 tot 75% relatieve vochtigheid; en nauwkeurigheid in een omgeving van 0 tot 50°C en 0 tot 85% relatieve vochtigheid (niet-condenserend). De nauwkeurigheid die is gespecificeerd over het bedrijfstemperatuurbereik van 0 tot 50°C omvat de effecten van de meetinstrument-tempco en ijspunttracering. De specificatie omvat de A/D-conversiefouten, linearisatieconformiteit en thermoelement-ijspuntcompensatie. De totale systeemnauwkeurigheid is de som van de meter- en sonde-fouten. De nauwkeurigheid kan worden verbeterd door de meteruitlezing in het veld te kalibreren op de temperatuur van belang.
** De nauwkeurigheid over het interval -270 tot -200°C is een functie van de temperatuur, variërend van 1°C bij -200°C en verslechterend tot 7°C bij -270°C. De nauwkeurigheid kan worden verbeterd door de meteruitlezing in het veld te kalibreren op de temperatuur van belang.
*** Deze curves zijn gecorrigeerd naar ITS-90.

RTD-INGANGEN:
Type: 3- of 4-draads, 2-draads kan worden gecompenseerd voor draadweerstand
Bekrachtigingsstroom:
100 ohm-bereik: 165 μA
10 ohm-bereik: 2,6 mA
Draadweerstand:
100 ohm-bereik: 10 ohm/draad max.
10 ohm-bereik: 3 ohm/draad max.
Max. continue overbelasting: 30 V

INGANGSTYPE	BEREIK	NAUWKEURIGHEID* (18 tot 28°C)	NAUWKEURIGHEID* (0 tot 50°C)	STANDAARD ***
100 ohm Pt alpha =.00385	-200 tot 850°C	0,4°C	1,6°C	IEC 751
100 ohm Pt alpha =.003919	-200 tot 850°C	0,4°C	1,6°C	geen officiële standaard
120 ohm Nickel alpha =.00672	-80 tot 260°C	0,2°C	0,5°C	geen officiële standaard
10 ohm Copper alpha =.00427	-100 tot 260°C	0,4°C	0,9°C	geen officiële standaard

AANGEPAST BEREIK: Tot 16 datapuntparen
Ingangsbereik:
-10 tot 65 mV
0 tot 400 ohm, hoog bereik
0 tot 25 ohm, laag bereik
Weergavebereik: -19999 tot 99999

ACCESSOIRES

UNITS LABEL KIT (PAXLBK) - Niet vereist voor PAXT
Elke meter heeft een eenhedenindicator met achtergrondverlichting die kan worden aangepast met behulp van de Units Label Kit. De achtergrondverlichting wordt geregeld in de programmering.
Elke PAXT-meter wordt geleverd met °F- en °C-overlaylabels die in de displaybehuizing van de meter kunnen worden geplaatst.

EXTERNE STROOMSHUNTS (APSCM)
Om DC-stroomsignalen groter dan 2 ADC te meten, moet een shunt worden gebruikt. De APSCM010-stroomshunt zet een maximaal 10 ADC-signaal om in 100,0 mV. De APSCM100-stroomshunt zet een maximaal 100 ADC-signaal om in 100,0 mV. De continue stroom door de shunt is beperkt tot 115% van de nominale waarde.

OPTIONELE PLUG-IN UITGANGSKAARTEN

Schakel alle stroom naar het apparaat uit voordat u plug-inkaarten installeert.

Optiekaarten toevoegen

De meters van de PAX- en MPAX-serie kunnen worden uitgerust met maximaal drie optionele plug-in kaarten. De details voor elke plug-in kaart kunnen worden bekeken in de specificatiesectie hieronder. Er kan slechts één kaart van elk functietype tegelijk worden geïnstalleerd. De functietypen omvatten setpointalarmen (PAXCDS), communicatie (PAXCDC) en analoge uitgang (PAXCDL). De plug-in kaarten kunnen in eerste instantie of op een later tijdstip worden geïnstalleerd.

PAXH-isolatiespecificaties voor alle optiekaarten
Isolatie naar sensorgemeenschappelijk: 1400 Vrms gedurende 1 min.
Werkspanning: 125 V
Isolatie naar gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 min.
Werkspanning 50 V

COMMUNICATIEKAARTEN PAXCDC

Er zijn verschillende communicatieprotocollen beschikbaar voor de PAX- en MPAX-serie. Er kan slechts één van deze kaarten tegelijk worden geïnstalleerd. Bij het programmeren van het apparaat via RLCPro, een Windows-programma, moeten de RS232- of RS485-kaarten worden gebruikt.

PAXCDC10 - RS485 serieel
PAXCDC20 - RS232 serieel
PAXCDC30 - DeviceNet
PAXCDC40 - Modbus
PAXCDC50 - Profibus-DP

SERIËLE COMMUNICATIEKAART
Type: RS485 of RS232
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 min.
Werkspanning: 50 V. Niet geïsoleerd van alle andere gemeenschappelijke punten.
Gegevens: 7/8 bits
Baudrate: 300 tot 19.200
Pariteit: geen, oneven of even
Busadres: Selecteerbaar 0 tot 99, Max. 32 meters per lijn (RS485)
Verzendvertraging: Selecteerbaar voor 2 tot 50 msec of 50 tot 100 msec (RS485)

DEVICENET-KAART
Compatibiliteit: Alleen groep 2-server, niet UCMM-compatibel
Baudrates: 125 Kbaud, 250 Kbaud en 500 Kbaud
Businterface: Phillips 82C250 of equivalent met MIS-bedradingsbescherming per DeviceNet Volume I Section 10.2.2.
Knoopisolatie: Busgevoede, geïsoleerde knoop
Hostisolatie: 500 Vrms gedurende 1 minuut (50 V werkend) tussen DeviceNet en meterinvoergemeenschappelijk.

MODBUS-KAART
Type: RS485; RTU- en ASCII MODBUS-modi
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 minuut.
Werkspanning: 50 V. Niet geïsoleerd van alle andere gemeenschappelijke punten.
Baudrates: 300 tot 38400.
Gegevens: 7/8 bits
Pariteit: Geen, Oneven of Even
Adressen: 1 tot 247.
Verzendvertraging: Programmeerbaar; Zie de uitleg over verzendvertraging.

PROFIBUS-DP-KAART
Veldbustype: Profibus-DP volgens EN 50170, geïmplementeerd met Siemens SPC3 ASIC
Conformiteit: PNO-gecertificeerd Profibus-DP-slaveapparaat
Baudrates: Automatische baudrate-detectie in het bereik van 9,6 Kbaud tot 12 Mbaud
Stationadres: 0 tot 126, ingesteld door de master via het netwerk. Adres opgeslagen in niet-vluchtig geheugen.
Aansluiting: 9-pins vrouwelijke D-Sub-connector
Netwerkisolatie: 500 Vrms gedurende 1 minuut (50 V werkend) tussen Profibus-netwerk en sensor- en gebruikersinvoergemeenschappelijk. Niet geïsoleerd van alle andere gemeenschappelijke punten.

PROGRAMMEERSOFTWARE

De Crimson-software is een Windows-programma dat de configuratie van de PAX-meter vanaf een pc mogelijk maakt. Crimson biedt standaard vervolgkeuzemenu-opdrachten, waardoor het eenvoudig is om de meter te programmeren. Het programma van de meter kan vervolgens worden opgeslagen in een pc-bestand voor toekomstig gebruik. Een PAX seriële plug-in kaart is vereist om de meter met de software te programmeren.

SETPOINT-KAARTEN PAXCDS

De PAX- en MPAX-serie hebben 4 beschikbare setpointalarm-uitgangsplug-in kaarten. Er kan slechts één van deze kaarten tegelijk worden geïnstalleerd. (De logische status van de uitgangen kan in de programmering worden omgekeerd.) Deze plug-in kaarten omvatten:
PAXCDS10 - Dubbel relais, FORM-C, normaal open & gesloten
PAXCDS20 - Quad relais, FORM-A, normaal alleen open
PAXCDS30 - Geïsoleerde quad zinkende NPN open collector
PAXCDS40 - Geïsoleerde quad sourcing PNP open collector

DUBBELE RELAISKAART
Type: Twee FORM-C relais
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 2000 Vrms gedurende 1 min.
Werkspanning: 240 Vrms

Contactclassificatie:
Eén relais bekrachtigd: 5 ampère @ 120/240 VAC of 28 VDC (resistieve belasting), 1/8 HP @120 VAC, inductieve belasting
Totale stroom met beide relais bekrachtigd mag niet hoger zijn dan 5 ampère
Levensduurverwachting: 100 K cycli min. bij volledige belasting. Externe RC-snubber verlengt de levensduur van het relais voor gebruik met inductieve belastingen

QUAD RELAISKAART
Type: Vier FORM-A relais
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 2300 Vrms gedurende 1 min.
Werkspanning: 250 Vrms
Contactclassificatie:
Eén relais bekrachtigd: 3 ampère @ 240 VAC of 30 VDC (resistieve belasting), 1/10 HP @120 VAC, inductieve belasting
Totale stroom met alle vier relais bekrachtigd mag niet hoger zijn dan 4 ampère
Levensduurverwachting: 100K cycli min. bij volledige belasting. Externe RC-snubber verlengt de levensduur van het relais voor gebruik met inductieve belastingen

QUAD ZINKENDE OPEN COLLECTORKAART
Type: Vier geïsoleerde zinkende NPN-transistors.
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 min.
Werkspanning: 50 V. Niet geïsoleerd van alle andere gemeenschappelijke punten.
Classificatie: 100 mA max @ V_SAT = 0,7 V max. V_MAX = 30 V

QUAD SOURCING OPEN COLLECTORKAART
Type: Vier geïsoleerde sourcing PNP-transistors.
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 min.
Werkspanning: 50 V. Niet geïsoleerd van alle andere gemeenschappelijke punten.
Classificatie: Interne voeding: 24 VDC ± 10%, 30 mA max. totaal
Externe voeding: 30 VDC max., 100 mA max. elke uitgang

ALLE VIER SETPOINT-KAARTEN
Reactietijd: 200 msec. max. tot binnen 99% van de uiteindelijke uitleeswaarde (digitaal filter en interne nulcorrectie uitgeschakeld)
700 msec. max. (digitaal filter uitgeschakeld, interne nulcorrectie ingeschakeld)

LINEAIRE DC-UITGANG PAXCDL

Een 0(4)-20 mA of 0-10 V hertransmitteerde lineaire DC-uitgang is beschikbaar via de analoge uitgangsplug-in kaart. De programmeerbare uitgang lage en hoge schaalverdeling kan worden gebaseerd op verschillende displaywaarden. Omgekeerde hellinguitvoer is mogelijk door de schaalpuntenposities om te keren.
PAXCDL10 - Hertransmitteerde analoge uitgangskaart

ANALOGE UITGANGSKAART
Types: 0 tot 20 mA, 4 tot 20 mA of 0 tot 10 VDC
Isolatie naar sensor- en gebruikersinvoergemeenschappelijk: 500 Vrms gedurende 1 min.
Werkspanning: 50 V. Niet geïsoleerd van alle andere gemeenschappelijke punten.
Nauwkeurigheid: 0,17% van FS (18 tot 28°C); 0,4% van FS (0 tot 50°C)
Resolutie: 1/3500
Naleving: 10 VDC: 10 KΩ belasting min., 20 mA: 500 Ω belasting max.
Aangedreven: Zelfaangedreven
Updatetijd: 200 msec. max. tot binnen 99% van de uiteindelijke uitvoerwaarde (digitaal filter en interne nulcorrectie uitgeschakeld)
700 msec. max. (digitaal filter uitgeschakeld, interne nulcorrectie ingeschakeld)

HET APPARAAT INSTALLEREN

Installatie

De PAX voldoet aan de NEMA 4X/IP65-eisen wanneer deze correct is geïnstalleerd. Het apparaat is bedoeld om in een gesloten paneel te worden gemonteerd. Bereid de paneeluitsparing voor op de aangegeven afmetingen. Verwijder de paneelvergrendeling van het apparaat. Schuif de paneelpakking over de achterkant van het apparaat naar de
Terwijl u het apparaat op zijn plaats houdt, duwt u de paneelvergrendeling over de achterkant van het apparaat zodat de lipjes van de paneelvergrendeling in de sleuven op de behuizing grijpen. De paneelvergrendeling moet in de verst voorste sleuf mogelijk worden ingeschakeld. Om een goede afdichting te bereiken, draait u de vergrendelingsschroeven gelijkmatig aan totdat het apparaat stevig in het paneel zit (koppel tot ongeveer 7 in-lbs [79N-cm]). Draai de schroeven niet te vast.

Installatieomgeving

Het apparaat moet worden geïnstalleerd op een locatie die de maximale bedrijfstemperatuur niet overschrijdt en zorgt voor een goede luchtcirculatie. Plaatsing van het apparaat in de buurt van apparaten die overmatige warmte genereren, moet worden vermeden.
De bezel mag alleen worden gereinigd met een zachte doek en neutraal zeepmiddel. Gebruik GEEN oplosmiddelen. Continue blootstelling aan direct zonlicht kan het verouderingsproces van de bezel versnellen.
Gebruik geen gereedschap van welke aard dan ook (schroevendraaiers, pennen, potloden, enz.) om het toetsenbord van het apparaat te bedienen.

DE JUMPERS INSTELLEN

De meter kan maximaal vier jumpers hebben die moeten worden gecontroleerd en/of gewijzigd voordat de stroom wordt ingeschakeld. De volgende figuren voor jumperselectie tonen een vergroting van het jumpergebied.
Om toegang te krijgen tot de jumpers, verwijdert u de meterbasis van de behuizing door stevig in te knijpen en terug te trekken aan de achterste vingertabs aan de zijkant. Dit zou de vergrendeling onder de behuizingsleuf moeten laten zakken (die zich net voor de vingertabs bevindt). Het wordt aanbevolen om de vergrendeling aan één kant los te maken en vervolgens de vergrendeling aan de andere kant te starten.

Input Range Jumper
Deze jumper wordt gebruikt om het juiste ingangsbereik te selecteren. Het in de programmering geselecteerde ingangsbereik moet overeenkomen met de jumperinstelling. Selecteer een bereik dat hoog genoeg is om de maximale invoer te accommoderen om overbelasting te voorkomen. De selectie is voor elke meter anders. Zie de figuur voor jumperselectie voor de juiste meter.

Excitation Output Jumper
Als uw meter excitatie heeft, wordt deze jumper gebruikt om het excitatiebereik voor de toepassing te selecteren. Als excitatie niet wordt gebruikt, is het niet nodig om deze jumper te controleren of te verplaatsen.

User Input Logic Jumper
Deze jumper selecteert de logische status van alle gebruikersingangen. Als de gebruikersingangen niet worden gebruikt, is het niet nodig om deze jumper te controleren of te verplaatsen.

PAXH:
Signal Jumper
Deze jumper wordt gebruikt om het signaaltype te selecteren. Voor stroomsignalen is de jumper geïnstalleerd. Voor spanningssignalen verwijdert u de jumper van de printplaat. (Voor 2 V-ingangen kan deze verwijderde jumper worden gebruikt op de "alleen 2 V"-locatie.)
Couple Jumper
Deze jumper wordt gebruikt voor AC/DC-koppeling. Als AC-koppeling, dan wordt de jumper van de printplaat verwijderd. Als DC-koppeling wordt gebruikt, dan wordt de jumper geïnstalleerd.

PAXD Jumper Selection

Input Range Jumper
Er wordt één jumper gebruikt voor spannings-/ohm- of stroomingangsbereiken. Selecteer het juiste ingangsbereik dat hoog genoeg is om overbelasting van het ingangssignaal te voorkomen. Er is slechts één jumper toegestaan in dit gebied. Plaats niet tegelijkertijd een jumper in zowel het spannings- als het stroombereik. Vermijd het plaatsen van de jumper over twee bereiken.

PAXP Jumper Selection

PAXH Jumper Selection

Om de elektrische veiligheid van de meter te waarborgen, verwijdert u onnodige jumpers volledig uit de meter. Verplaats de jumpers niet naar andere posities dan die gespecificeerd.

Signal Jumper
Er wordt één jumper gebruikt voor het ingangssignaaltype. Voor stroomsignalen is de jumper geïnstalleerd. Voor spanningssignalen verwijdert u de jumper van de printplaat. (Voor 2 V-ingangen kan deze verwijderde jumper worden gebruikt op de "alleen 2 V"-locatie.)

Couple Jumper
Er wordt één jumper gebruikt voor AC/DC-koppeling. Als AC-koppeling wordt gebruikt, wordt de jumper van de printplaat verwijderd. Als DC-koppeling wordt gebruikt, wordt de jumper geïnstalleerd.

Input Range Jumper
Voor de meeste ingangen wordt één jumper gebruikt om het ingangsbereik te selecteren. Voor de volgende bereiken stelt u de jumpers echter als volgt in:
5 A: Verwijder alle jumpers uit het ingangsbereik.
2 V: Installeer één jumper in de ".2/2V"-positie en één jumper in "alleen 2 V".
Alle andere bereiken: Slechts één jumper in het geselecteerde bereik.
Plaats niet tegelijkertijd een jumper in zowel het spannings- als het stroombereik. Vermijd het plaatsen van een jumper over twee bereiken.

PAXS Jumper Selection

Bridge Excitation
Er wordt één jumper gebruikt om brugexcitatie te selecteren om het gebruik van het hogere gevoeligheidsbereik van 24 mV mogelijk te maken. Gebruik de 5 V-excitatie met bruggen met een hoge output (3 mV/V). De 5 V-excitatie vermindert ook het brugvermogen in vergelijking met 10 V-excitatie.
Er kunnen maximaal vier 350 ohm loadcellen worden aangedreven door de interne brugexcitatiespanning.

PAXT Jumper Selection

RTD Input Jumper
Er wordt één jumper gebruikt voor RTD-ingangsbereiken. Selecteer het juiste bereik dat overeenkomt met de RTD-sonde die wordt gebruikt. Het is niet nodig om deze jumper te verwijderen wanneer u geen RTD-sondes gebruikt.

BEKABELING

BEKABELINGSOVERZICHT
Elektrische aansluitingen worden gemaakt via schroefklemmen op de achterkant van de meter. Alle geleiders moeten voldoen aan de spannings- en stroomsterktewaarden van de meter. Alle bekabeling moet voldoen aan de geldende normen voor goede installatie, lokale voorschriften en regelgeving. Het wordt aanbevolen om de voeding van de meter (DC of AC) te beveiligen met een zekering of stroomonderbreker.
Vergelijk bij het bedraden van de meter de nummers op de achterkant van de meterbehuizing met de nummers in de bedradingsschema's voor de juiste draadpositie. Strip de draad, waarbij ongeveer 0,3" (7,5 mm) blanke draad zichtbaar is (meeraderige draden moeten worden vertind met soldeer). Steek de draad onder de juiste schroefklem en draai deze vast tot de draad vastzit. (Trek aan de draad om de stevigheid te controleren.) Elke klem kan maximaal één #14 AWG (2,55 mm) draad, twee #18 AWG (1,02 mm) of vier #20 AWG (0,61 mm) draden bevatten.

RICHTLIJNEN VOOR EMC-INSTALLATIE
Hoewel deze meter is ontworpen met een hoge mate van immuniteit tegen elektromagnetische interferentie (EMI), moeten de juiste installatie- en bedradingsmethoden worden gevolgd om compatibiliteit in elke toepassing te garanderen. Het type elektrische ruis, de bron ervan of de manier van koppeling in het apparaat kan verschillen voor verschillende installaties. Hieronder staan enkele EMC-richtlijnen voor een succesvolle installatie in een industriële omgeving.

De meter moet worden gemonteerd in een metalen behuizing die op de juiste manier is aangesloten op de beschermende aarde.
Bij gebruik van de lagere ingangsbereiken of signaalbronnen met een hoge bronimpedantie kan het gebruik van afgeschermde kabel noodzakelijk zijn. Dit helpt om te beschermen tegen zwerf-AC-oppikking. Sluit de afscherming aan op de gemeenschappelijke ingang van de meter. Lijnspanningsbewaking en 5A CT-toepassingen vereisen meestal geen afscherming.
Om mogelijke ruisproblemen te minimaliseren, voedt u de meter vanaf dezelfde voedingsleiding, of ten minste dezelfde fasestroom als die van de signaalbron.
Leg nooit signaal- of stuurkabels in dezelfde buis of kabelgoot als AC-voedingsleidingen, geleiders die motoren, solenoïden, SCR-regelaars en verwarmingselementen enz. voeden. De kabels moeten in een metalen buis worden gelegd die op de juiste manier is geaard. Dit is vooral handig in toepassingen waar kabels lang zijn en draagbare bidirectionele radio's in de buurt worden gebruikt, of als de installatie zich in de buurt van een commerciële radiozender bevindt.
Signaal- of stuurkabels in een behuizing moeten zo ver mogelijk uit de buurt worden geleid van contactoren, stuurrelais, transformatoren en andere lawaaierige componenten.
In omgevingen met extreem hoge EMI is het gebruik van externe EMI-onderdrukkingsapparaten, zoals ferrietonderdrukkingskernen, effectief. Installeer ze op signaal- en stuurkabels zo dicht mogelijk bij het apparaat. Lus de kabel meerdere keren door de kern of gebruik meerdere kernen op elke kabel voor extra bescherming. Installeer lijnfilters op de voedingsingangskabel naar het apparaat om storingen op de stroomlijn te onderdrukken. Installeer ze in de buurt van het voedingsingangspunt van de behuizing. De volgende EMI-onderdrukkingsapparaten (of equivalenten) worden aanbevolen:
Ferrietonderdrukkingskernen voor signaal- en stuurkabels:
Fair-Rite # 0443167251 (RLC #FCOR0000)
TDK # ZCAT3035-1330A
Steward #28B2029-0A0
Lijnfilters voor voedingsingangskabels:
Schaffner # FN610-1/07 (RLC #LFIL0000)
Schaffner # FN670-1.8/07
Corcom #1VR3
Opmerking: Raadpleeg de instructies van de fabrikant bij het installeren van een lijnfilter.
Lange kabels zijn gevoeliger voor EMI-oppikking dan korte kabels. Houd de kabels daarom zo kort mogelijk.
Het schakelen van inductieve belastingen produceert hoge EMI. Het gebruik van snubbers over inductieve belastingen onderdrukt EMI. Snubber: RLC#SNUB0000.

STROOMBEKABELING

AC-voeding
Aansluiting 1: VAC
Aansluiting 2: VAC

DC-voeding
Aansluiting 1: +VDC
Aansluiting 2: -VDC

INGANGSSIGNAALBEKABELING

PAXD-INGANGSSIGNAALBEKABELING

Voordat u signaaldraden aansluit, moet de positie van de ingangsbereikjumper en de excitatiejumper worden gecontroleerd.

Spanningssignaal (zelfaangedreven)
Aansluiting 3: +VDC
Aansluiting 5: -VDC

Stroomsignaal (zelfaangedreven)
Aansluiting 4: +ADC
Aansluiting 5: -ADC

Stroomsignaal (2-draads waarvoor excitatie vereist is)
Aansluiting 4: -ADC
Aansluiting 6: +ADC
Excitatiejumper: 24 V

Stroomsignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 4: +ADC (signaal)
Aansluiting 5: -ADC (gemeenschappelijk)
Aansluiting 6: +Volt-voeding
Excitatiejumper: 24 V Spanningssignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 3: +VDC (signaal)
Aansluiting 5: -VDC (gemeenschappelijk)
Aansluiting 6: +Volt-voeding
Excitatiejumper: 24 V

Weerstandssignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 3: Weerstand
Aansluiting 5: Weerstand
Aansluiting 6: Jumper naar aansluiting 3
Excitatiejumper: 1,75 mA REF.

Potentiometersignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 3: Wiper
Aansluiting 5: Laag einde van pot.
Aansluiting 6: Hoog einde van pot.
Excitatiejumper: 2 V REF.
Ingangsbereikjumper: 2 Volt
Module 1 Ingangsbereik: 2 Volt
Opmerking: De stijl Signaal schalen toepassen moet worden gebruikt, omdat het signaal in volts zal zijn.

De gemeenschappelijke sensoringang is NIET geïsoleerd van de gemeenschappelijke gebruikersingang. Om de veiligheid van de metertoepassing te waarborgen, moet de gemeenschappelijke sensoringang voldoende geïsoleerd zijn van gevaarlijke spanningen met aardreferentie; of de gemeenschappelijke ingang moet op het potentieel van de beschermende aarding staan. Zo niet, dan kan er gevaarlijke spanning aanwezig zijn op de gebruikersingangen en de gemeenschappelijke gebruikersingangen. Er moet dan rekening worden gehouden met het potentieel van de gemeenschappelijke gebruikersingang ten opzichte van de gemeenschappelijke aarde; en het gemeenschappelijke van de geïsoleerde insteekkaarten ten opzichte van de gemeenschappelijke ingang.

PAXP-INGANGSSIGNAALBEKABELING

Spanningssignaal (zelfaangedreven)
Aansluiting 3: +VDC
Aansluiting 5: -VDC

Stroomsignaal (zelfaangedreven)
Aansluiting 4: +ADC
Aansluiting 5: -ADC

Stroomsignaal (2-draads waarvoor excitatie vereist is)
Aansluiting 4: -ADC
Aansluiting 6: +ADC

Stroomsignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 4: +ADC (signaal)
Aansluiting 5: -ADC (gemeenschappelijk)
Aansluiting 6: +Volt-voeding
Spanningssignaal (3-draads waarvoor excitatie vereist is)
Aansluiting 3: +VDC (signaal)
Aansluiting 5: -VDC (gemeenschappelijk)
Aansluiting 6: +Volt-voeding

PAXH-INGANGSSIGNAALBEKABELING

Voordat u signaaldraden aansluit, moet de positie van de signaal-, ingangsbereik- en koppelingsjumpers worden gecontroleerd.

Sluit slechts één ingangssignaalbereik aan op de meter. Er kunnen gevaarlijke signaalniveaus aanwezig zijn op ongebruikte ingangen.

De isolatiewaarde van de gemeenschappelijke ingang van de meter ten opzichte van de gemeenschappelijke optiekaarten en de gemeenschappelijke gebruikersingang Aansluiting 8 (indien gebruikt) is 125 Vrms; en 250 Vrms ten opzichte van AC-voeding (meteraansluitingen 1 & 2). Om er zeker van te zijn dat de waarden niet worden overschreden, moeten deze spanningen worden gecontroleerd met een hoogspanningsmeter voordat de meter wordt bedraad.

Sluit, indien mogelijk, de neutrale kant van het signaal (inclusief stroomshunts) aan op de gemeenschappelijke ingang van de meter. Als het ingangssignaal afkomstig is van een actief circuit, sluit dan de lagere impedantie (meestal circuitgemeenschappelijk) aan op de gemeenschappelijke ingang van de meter.
Voor faselijnbewaking waarbij geen neutraal aanwezig is, of voor een andere signaalingang waarbij de isolatiespanningswaarde wordt overschreden, moet een isolerende potentieeltransformator worden gebruikt om de ingangsspanning van de aarde te isoleren. Met de transformator kan de gemeenschappelijke ingang van de meter vervolgens om veiligheidsredenen met de aarde worden verbonden.
Bij het meten van lijnstromen wordt het gebruik van een stroomtransformator aanbevolen. Als u externe stroomshunts gebruikt, plaats de shunt dan in de neutrale retourleiding. Als de isolatiespanningswaarde wordt overschreden, is het gebruik van een isolerende stroomtransformator noodzakelijk.

PAXS-INGANGSSIGNAALBEKABELING

Voordat u signaaldraden aansluit, moet de positie van de ingangsbereikjumper worden gecontroleerd.

DEADLOAD-COMPENSATIE
In sommige gevallen kan de gecombineerde deadload- en liveload-output het bereik van de 24 mV-ingang overschrijden. Om dit bereik te gebruiken, kan de output van de brug een klein beetje worden gecompenseerd door een vaste weerstand over een arm van de brug aan te brengen. Dit verschuift de elektrische output van de brug naar beneden, binnen het werkingsbereik van de meter. Een vaste weerstand van 100 K ohm verschuift de brugoutput ongeveer -10 mV (350 ohm brug, 10 V excitatie).
Sluit de weerstand aan tussen +SIG en -SIG. Gebruik een metaalfilmweerstand met een lage temperatuurcoëfficiënt van de weerstand.

BRUGCOMPLETERINGSWEERSTANDEN
Voor enkele rekstrookjes moeten brugcompleteringsweerstanden extern aan de meter worden gebruikt. Gebruik alleen metaalfilmweerstanden met een lage temperatuurcoëfficiënt van de weerstand.
Loadcellen en druktransducers worden normaal gesproken geïmplementeerd als volledige weerstandsbruggen en vereisen geen brugcompleteringsweerstanden.

PAXT-INGANGSSIGNAALBEKABELING

GEBRUIKERSINGANGSBEKABELING

Voordat u de draden aansluit, moet de positie van de logische gebruikersingangsjumper worden gecontroleerd. Als u geen gebruikersingangen gebruikt, slaat u dit gedeelte over. Alleen de juiste gebruikersingangsaansluiting hoeft te worden bedraad.

Zinkende logica
Aansluiting 8-10 en Aansluiting 7:
Sluit een extern schakelapparaat aan tussen de juiste gebruikersingangsaansluiting en de gemeenschappelijke gebruiker.
In deze logica worden de gebruikersingangen van de meter intern omhoog getrokken naar +5 V met een weerstand van 22 K. De ingang is actief wanneer deze laag wordt getrokken (<0,9 V).

Bronnende logica
Aansluiting 8-10: + VDC via extern schakelapparaat
Aansluiting 7: -VDC via extern schakelapparaat
In deze logica worden de gebruikersingangen van de meter intern omlaag getrokken naar 0 V met een weerstand van 22 K. De ingang is actief wanneer een spanning van meer dan 3,6 VDC wordt aangelegd.

ALLEEN PAXH
Zinkende logica
Aansluitingen 9-11 en Aansluiting 8:
Sluit een extern schakelapparaat aan tussen de juiste gebruikersingangsaansluiting en de gemeenschappelijke gebruiker.
In deze logica worden de gebruikersingangen van de meter intern omhoog getrokken naar +5 V met een weerstand van 22 K. De ingang is actief wanneer deze laag wordt getrokken (<0,9 V).

Bronnende logica
Aansluitingen 9-11: + VDC via extern schakelapparaat
Aansluiting 8: -VDC via extern schakelapparaat
In deze logica worden de gebruikersingangen van de meter intern omlaag getrokken met een weerstand van 22 K. De ingang is actief wanneer een spanning van meer dan 3,6 VDC wordt aangelegd.

BEKABELING INSTELLERPUNTALARMEN / BEKABELING SERIËLE COMMUNICATIE / BEKABELING ANALOGE OUTPUT

Zie de juiste bulletin voor insteekkaarten voor meer informatie.

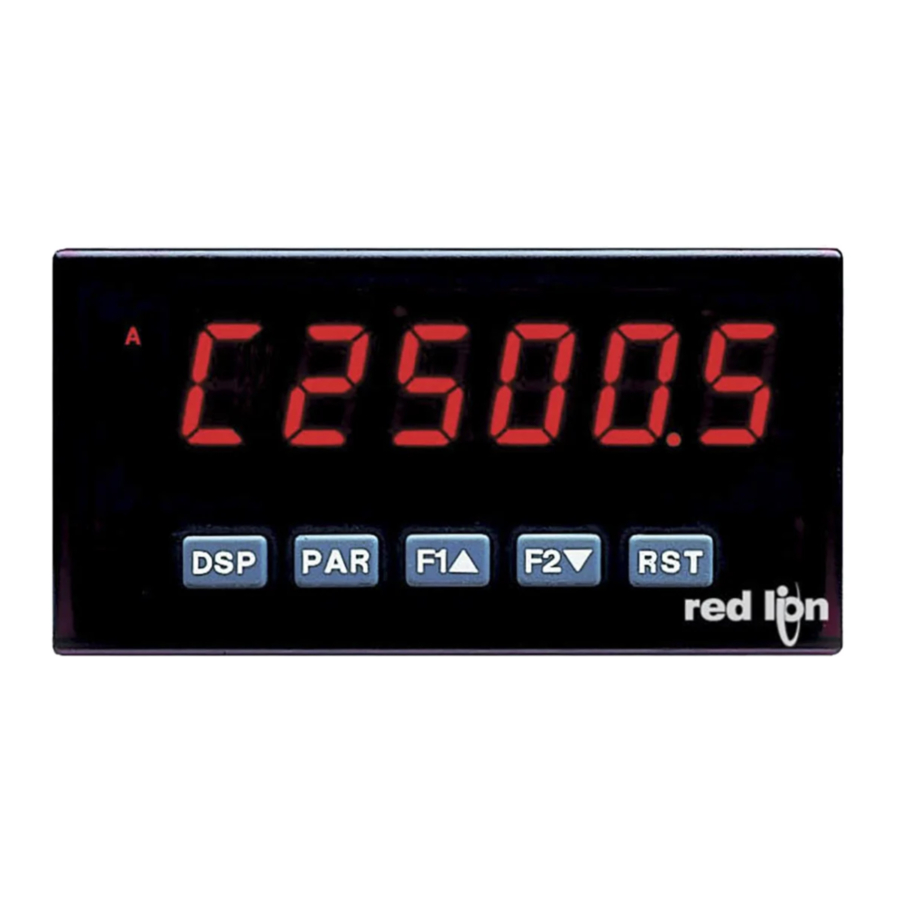

DE KNOPPEN EN HET DISPLAY AAN DE VOORKANT BEKIJKEN

TOETS	WERKING DISPLAYMODUS
DSP	Indexeer het display via max./min./totaal-/ingangsweergaven
PAR	Toegang tot parameterlijst
F1	Functietoets 1; houd 3 seconden ingedrukt voor Tweede functie 1**
F2	Functietoets 2; houd 3 seconden ingedrukt voor Tweede functie 2**
RST	Reset (Functietoets)**

* Weergave van uitlegingslegendes kan worden vergrendeld in de fabrieksinstellingen.
** De fabrieksinstelling voor de toetsen F1, F2 en RST is de modus NO.

WERKING PROGRAMMEERMODUS
Stop met programmeren en keer terug naar de displaymodus
Sla de geselecteerde parameter op en indexeer naar de volgende parameter
Verhoog de geselecteerde parameterwaarde
Verlaag de geselecteerde parameterwaarde
Houd ingedrukt met F1 , F2 om de waarde met x1000 te scrollen

HET APPARAAT PROGRAMMEREN

OVERZICHT

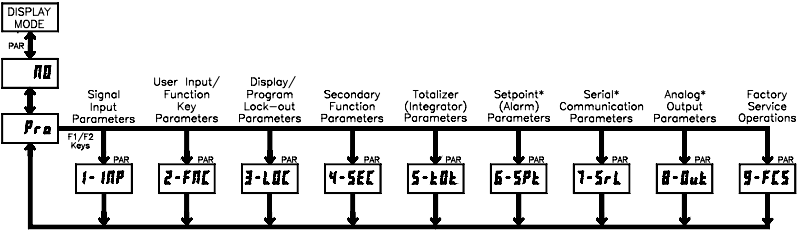

PROGRAMMEERMENU

WEERGAVEMODUS
De meter werkt normaal gesproken in de Weergavemodus. In deze modus kunnen de meterafbeeldingen opeenvolgend worden bekeken door op de DSP-toets te drukken. De indicatoren links van het scherm geven aan welke weergave momenteel wordt weergegeven: Maximale waarde (MAX), Minimale waarde (MIN) of Totalisatorwaarde (TOT). Elk van deze weergaven kan worden vergrendeld via programmeren. (Zie Module 3) De Ingangsweergavewaarde wordt weergegeven zonder indicator.

PROGRAMMEERMODUS
Er zijn twee programmeermodi beschikbaar.
In de Volledige programmeermodus kunnen alle parameters worden bekeken en gewijzigd. Bij het openen van deze modus veranderen de toetsen op het voorpaneel in bewerkingen van de Programmeermodus. Deze modus mag niet worden geopend terwijl er een proces actief is, omdat de meterfuncties en de reactie van de gebruikersinvoer mogelijk niet correct werken in de Volledige programmeermodus.
In de Snelle programmeermodus kunnen alleen bepaalde parameters worden bekeken en/of gewijzigd. Bij het openen van deze modus veranderen de toetsen op het voorpaneel in bewerkingen van de Programmeermodus, en alle meterfuncties blijven correct werken. De Snelle programmeermodus wordt geconfigureerd in Module 3. Het Weergave-intensiteitsniveau "!"#$%" parameter is alleen beschikbaar in de Snelle programmeermodus wanneer de beveiligingscode niet nul is. Zie Module 9—Fabrieksservicebewerkingen voor een beschrijving. In dit document verwijst Programmeermodus (zonder Snel ervoor) altijd naar "Volledige" programmeermodus.

PROGRAMMEERTIPS
Het Programmeermenu is georganiseerd in negen modules (zie hierboven). Deze modules groeperen parameters die qua functie aan elkaar gerelateerd zijn. Het wordt aanbevolen om het programmeren te beginnen met Module 1 en elke module in volgorde door te lopen. Modules 6 tot en met 8 zijn alleen toegankelijk wanneer de juiste plug-in optiekaart is geïnstalleerd. Als u tijdens het programmeren de weg kwijtraakt of in de war raakt, drukt u op de DSP-toets om de programmeermodus te verlaten en opnieuw te beginnen. Wanneer het programmeren is voltooid, wordt aanbevolen om de meterinstellingen op te slaan in de Parameterwaardegrafiek en de parameterprogrammering te vergrendelen met een gebruikersinvoer of een vergrendelingscode. (Zie Modules 2 en 3 voor details over vergrendeling.)

FABRIEKSINSTELLINGEN
Fabrieksinstellingen kunnen volledig worden hersteld in Module 9. Dit is een goed startpunt als u problemen ondervindt bij het programmeren. In de modulebeschrijvingssecties die volgen, wordt de fabrieksinstelling voor elke parameter weergegeven onder de parameterweergave. Daarnaast staan alle fabrieksinstellingen vermeld op de Parameterwaardegrafiek na de programmeersectie.

WISSELENDE SELECTIEWEERGAVE
In de modulebeschrijvingssecties die volgen, verschijnt de dubbele weergave met pijlen voor elke programmeerparameter. Dit wordt gebruikt om de weergave te illustreren die afwisselt tussen de parameter (bovenste weergave) en de fabrieksinstelling van de parameter (onderste weergave). In de meeste gevallen worden selecties of waardebereiken voor de parameter aan de rechterkant vermeld.

STAPSGEWIJZE PROGRAMMEERINSTRUCTIES:

PROGRAMMEERMODUS OPENEN (PAR-TOETS)
De Programmeermodus wordt geopend door op de PAR-toets te drukken. Als deze modus niet toegankelijk is, is de meterprogrammering vergrendeld met een beveiligingscode of een hardwarevergrendeling. (Zie Modules 2 en 3 voor details over het vergrendelen van programmeren.)

MODULE OPENEN (PIJL- EN PAR-TOETSEN)
Bij het openen van de Programmeermodus wisselt de weergave tussen en de huidige module (in eerste instantie ). De pijltjestoetsen (F1 en F2 ) worden gebruikt om de gewenste module te selecteren, die vervolgens wordt geopend door op de PAR-toets te drukken.

PARAMETERMENU (MODULE) (PAR-TOETS)
Elke module heeft een afzonderlijk parametermenu. Deze menu's worden aan het begin van elke modulebeschrijvingssectie weergegeven die volgt. De PAR-toets wordt ingedrukt om naar een bepaalde parameter te gaan die moet worden gewijzigd, zonder de programmering van de voorafgaande parameters te wijzigen. Na het voltooien van een module keert de weergave terug naar . Vanaf dit punt kan het programmeren worden voortgezet door extra modules te selecteren en te openen. (Zie MODULE OPENEN hierboven.)

PARAMETERSELECTIE OPENEN (PIJL- EN PAR-TOETSEN)
Voor elke parameter wisselt de weergave tussen de parameter en de huidige selectie of waarde voor die parameter. Voor parameters met een lijst met selecties, worden de pijltjestoetsen (F1 en F2 ) gebruikt om door de lijst te bladeren totdat de gewenste selectie wordt weergegeven. Door op de PAR-toets te drukken, wordt de weergegeven selectie opgeslagen en geactiveerd, en wordt de meter ook naar de volgende parameter verplaatst.

NUMERIEKE WAARDE INVOEREN (PIJL-, RST- EN PAR-TOETSEN)
Voor parameters waarvoor een numerieke waarde moet worden ingevoerd, kunnen de pijltjestoetsen worden gebruikt om de weergave te verhogen of te verlagen tot de gewenste waarde. Wanneer een pijltjestoets wordt ingedrukt en vastgehouden, scrollt de weergave automatisch omhoog of omlaag. Hoe langer de toets wordt vastgehouden, hoe sneller de weergave scrollt.
De RST-toets kan worden gebruikt in combinatie met de pijltjestoetsen om grote numerieke waarden in te voeren. Wanneer de RST-toets samen met een pijltjestoets wordt ingedrukt, scrollt de weergave met 1000 tegelijk. Door op de PAR-toets te drukken, wordt de weergegeven waarde opgeslagen en geactiveerd, en wordt de meter ook naar de volgende parameter verplaatst.

PROGRAMMEERMODUS VERLATEN (DSP-TOETS of PAR-TOETS bij )
De Programmeermodus wordt verlaten door op de DSP-toets te drukken (vanaf elke plek in de Programmeermodus) of op de PAR-toets (met weergegeven). Hiermee worden alle opgeslagen parameterwijzigingen in het geheugen opgeslagen en keert de meter terug naar de Weergavemodus. Als een parameter zojuist is gewijzigd, moet op de PAR-toets worden gedrukt om de wijziging op te slaan voordat op de DSP-toets wordt gedrukt. (Als er stroomuitval optreedt voordat u terugkeert naar de Weergavemodus, controleer dan de recente parameterwijzigingen.)

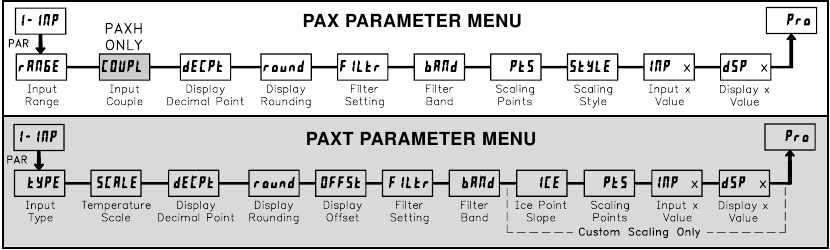

SIGNAALINGANGSPARAMETERS

MODULE 1

Raadpleeg het juiste ingangsbereik voor de geselecteerde meter. Gebruik slechts één ingangsbereik en ga dan verder naar Display Decimal Point.

PAXD-INGANGSBEREIK

Selecteer het ingangsbereik dat overeenkomt met het externe signaal. Deze selectie moet hoog genoeg zijn om overbelasting van het ingangssignaal te voorkomen, maar laag genoeg voor de gewenste ingangsresolutie. Deze selectie en de positie van de ingangsbereikjumper moeten overeenkomen.

PAXP-INGANGSBEREIK

	SELECTIE	BEREIKRESOLUTIE
		20,000 mA
		10,000 V

Selecteer het ingangsbereik dat overeenkomt met het externe signaal.

PAXH-INGANGSBEREIK

PAXH-INGANGSKOPPELING

Het ingangssignaal kan AC-gekoppeld zijn (waarbij de DC-componenten van het signaal worden afgewezen) of DC-gekoppeld (waarbij zowel de AC- als de DC-componenten van het signaal worden gemeten). De koppelingsjumper en de instelling van deze parameter moeten overeenkomen.

PAXS-INGANGSBEREIK

	SELECTIE	BEREIKRESOLUTIE
		±24 mV
		±240 mV

PAXT-INGANGSTYPE

Selecteer het ingangstype dat overeenkomt met de ingangssensor. Controleer voor RTD-types de RTD Input Jumper op overeenkomende selectie. Voor aangepaste types is de parameter Temperature Scale niet beschikbaar, is de Display Decimal Point uitgebreid en moet Custom Sensor Scaling worden voltooid.

PAXT-TEMPERATUURSCHAAL
Selecteer de temperatuurschaal. Deze selectie is van toepassing op de Input-, MAX-, MIN- en TOT-displays. Dit verandert niet de door de gebruiker geïnstalleerde Custom Units Overlay-display. Indien gewijzigd, moeten die parameters die betrekking hebben op de temperatuurschaal worden gecontroleerd. Deze selectie is niet beschikbaar voor aangepaste sensortypes.

DECIMAALPUNT WEERGEVEN
Selecteer de locatie van het decimaalteken voor de Input-, MAX- en MIN-displays. (Het decimaalteken van de TOT-display is een aparte parameter.) Deze selectie beïnvloedt ook #52;?, ?:+3- en?:+/- parameters en instelwaarden.

DISPLAY ROUNDING*
Afrondingsselecties anders dan één, zorgen ervoor dat de Input Display 'afrondt' tot de dichtstbijzijnde geselecteerde afrondingsstap (d.w.z. afronding van '5' zorgt ervoor dat 122 wordt afgerond op 120 en 123 op 125). Afronding begint bij het minst significante cijfer van de Input Display. Overige parameterinvoer (schaalpuntwaarden, instelwaarden, enz.) worden niet automatisch aangepast aan deze display-afrondingsselectie.

PAXT-TEMPERATUURDISPLAY-OFFSET

De temperatuurweergave kan worden gecorrigeerd met een offsetwaarde. Dit kan worden gebruikt om te compenseren voor sonde-fouten, fouten als gevolg van verschillen in sondeplaatsing of om de uitlezing aan te passen aan een referentiethermometer. Deze waarde wordt automatisch bijgewerkt na een Zero Display om aan te geven hoe ver het display is verschoven. Een waarde van nul verwijdert de effecten van offset.

FILTERINSTELLING*
De instelling van het ingangsfilter is een tijdconstante uitgedrukt in tienden van een seconde. Het filter stabiliseert zich tot 99% van de uiteindelijke displaywaarde binnen ongeveer 3 tijdconstanten. Dit is een adaptief digitaal filter dat is ontworpen om de Input Display-uitlezing te stabiliseren. Een waarde van '0' schakelt filtering uit.

FILTERBAND*
Het digitale filter past zich aan variaties in het ingangssignaal aan. Wanneer de variatie de ingangsfilterbandwaarde overschrijdt, wordt het digitale filter uitgeschakeld. Wanneer de variatie kleiner wordt dan de bandwaarde, wordt het filter opnieuw ingeschakeld. Dit zorgt voor een stabiele uitlezing, maar zorgt ervoor dat de display zich snel stabiliseert na een grote procesverandering. De waarde van de band is in display-eenheden. Een bandinstelling van '0' houdt het digitale filter permanent ingeschakeld.

Voor de PAXT zijn de volgende parameters alleen van toepassing op Custom Sensor Scaling.

* De fabrieksinstelling kan worden gebruikt zonder de basisstart te beïnvloeden.

PAXT ICE POINT SLOPE

Deze parameter stelt de hellingswaarde in voor ijspuntcompensatie voor het Custom TC-bereik ( ) alleen. De vaste thermokoppelbereiken worden automatisch door de meter gecompenseerd en vereisen deze instelling niet. Om deze helling te berekenen, gebruikt u µV-gegevens verkregen uit de tabellen van thermokoppelfabrikanten voor twee punten tussen 0°C en 50°C. Plaats deze corresponderende µV- en °C-informatie in de vergelijking:
slope = (µV₂ - µV₁)/(°C₂ - °C₁).
Vanwege de niet-lineaire output van thermokoppels, kan de compensatie een kleine offsetfout vertonen bij kamertemperatuur. Dit kan worden gecompenseerd door de offsetparameter. Een waarde van 0 schakelt interne compensatie uit wanneer het thermokoppel extern wordt gecompenseerd.

SCHAALWERKINGS PUNTEN*
Lineair - Schaalwerkings Punten (2)
Voor lineaire processen zijn slechts 2 schaalwerkingspunten nodig. Het wordt aanbevolen dat de 2 schaalwerkingspunten zich aan tegenovergestelde uiteinden van het toe te passen ingangssignaal bevinden. De punten hoeven niet de signaallimieten te zijn. Display-schaling zal lineair zijn tussen en doorgaan voorbij de ingevoerde punten tot aan de limieten van de Input Signal Jumper-positie. Elk schaalwerkingspunt heeft een coördinaatpaar van Input Value ( ) en een bijbehorende gewenste Display Value ( ).
Niet-lineair - Schaalwerkings Punten (Groter dan 2)
Voor niet-lineaire processen kunnen maximaal 16 schaalwerkingspunten worden gebruikt om een stuksgewijze lineaire benadering te bieden. (Hoe groter het aantal gebruikte schaalwerkingspunten, hoe groter de conformiteitsnauwkeurigheid.) De Input Display zal lineair zijn tussen schaalwerkingspunten die opeenvolgend in de programma-volgorde staan. Elk schaalwerkingspunt heeft een coördinaatpaar van Input Value ( ) en een bijbehorende gewenste Display Value ( ). Gegevens uit tabellen of vergelijkingen, of empirische gegevens kunnen worden gebruikt om het vereiste aantal segmenten en gegevenswaarden voor de coördinaatparen af te leiden. In de SFPAX-software zijn verschillende linearisatievergelijkingen beschikbaar.

SCHAALWERKINGS STIJL
Deze parameter is niet van toepassing op de PAXT. Schaalwerkingswaarden voor de PAXT moeten worden ingetoetst.
Als Input Values en bijbehorende Display Values bekend zijn, kan de Key-in ( ) schaalwerkingsstijl worden gebruikt. Dit maakt schaalwerking mogelijk zonder de aanwezigheid of verandering van het ingangssignaal. Als Input Values moeten worden afgeleid van de daadwerkelijke ingangssignaalbron of simulator, moet de Apply ( ) schaalwerkingsstijl worden gebruikt. Na het gebruik van de Apply ( ) schaalwerkingsstijl, zal deze parameter standaard terugkeren naar , maar de schaalwerkingswaarden zullen worden getoond van de vorige toegepaste methode.

INPUT VALUE FOR SCALING POINT 1
Voor Key-in ( ), voert u de bekende eerste Input Value in met behulp van de pijltjestoetsen. De Input Range-selectie stelt de decimaallocatie in voor de Input Value. Met 0.02A Input Range zou 4mA worden ingevoerd als 4.000. Voor Apply ( ), past u het ingangssignaal toe op de meter, past u de signaalbron extern aan totdat de gewenste Input Value verschijnt. In beide methoden drukt u op de PAR-toets om de weergegeven waarde in te voeren.
Opmerking: stijl - Door op de RST-toets te drukken, gaat het display door naar het volgende schaalwerkingsdisplaypunt zonder de input value op te slaan.

DISPLAY VALUE FOR SCALING POINT 1
Voer de eerste coördinerende Display Value in met behulp van de pijltjestoetsen. Dit is hetzelfde voor en schaalwerkingsstijlen. Het decimaalteken volgt de selectie
.

INPUT VALUE FOR SCALING POINT 2
Voor Key-in ( ), voert u de bekende tweede Input Value in met behulp van de pijltjestoetsen. Voor Apply ( ), past u de signaalbron extern aan totdat de volgende gewenste Input Value verschijnt. (Volg dezelfde procedure als u meer dan 2 schaalwerkingspunten gebruikt.)

DISPLAY VALUE FOR SCALING POINT 2
Voer de tweede coördinerende Display Value in met behulp van de pijltjestoetsen. Dit is hetzelfde voor en schaalwerkingsstijlen. (Volg dezelfde procedure als u meer dan 2 schaalwerkingspunten gebruikt.)

Algemene opmerkingen over schaalwerking

Input Values voor schaalwerkingspunten moeten worden beperkt tot de limieten van de InputRange Jumper-positie.
Dezelfde Input Value mag niet overeenkomen met meer dan één Display Value.
(Voorbeeld: 20 mA kan niet gelijk zijn aan 0 en 10.)
Dit wordt aangeduid als uitleessprongen (verticaal geschaalde segmenten).
Dezelfde Display Value kan overeenkomen met meer dan één Input Value.
(Voorbeeld: 0 mA en 20 mA kunnen gelijk zijn aan 10.)
Dit wordt aangeduid als uitleesdode zones (horizontaal geschaalde segmenten).
De maximale geschaalde Display Value-spreiding tussen bereikmaximum en -minimum is beperkt tot 65.535. Bijvoorbeeld, bij gebruik van +20 mA-bereik kan het maximum +20 mA worden geschaald tot 32.767 met 0 mA zijnde 0 en Display Rounding van 1. (Decimale punten worden genegeerd.) De andere helft van 65.535 is voor de onderste helft van het bereik 0 tot -20 mA, zelfs als deze niet wordt gebruikt. Met Display Rounding van 2 kan +20 mA worden geschaald voor 65.535 (32.767 x 2), maar met gelijkmatige Input Display-waarden weergegeven.
Voor input levels voorbij de eerst geprogrammeerde Input Value, breidt de meter de Display Value uit door de helling te berekenen van de eerste twee coördinaatparen ( ). Als = 4 mA en = 0, dan zou 0 mA een negatieve Display Value zijn. Dit zou kunnen worden voorkomen door = 0 mA / = 0, = 4 mA / = 0, met = 20 mA / = de gewenste hoge Display Value. De berekeningen stoppen bij de limieten van de Input Range Jumper-positie.
Voor input levels voorbij de laatst geprogrammeerde Input Value, breidt de meter de Display Value uit door de helling te berekenen van de laatste twee opeenvolgende coördinaatparen. Als drie coördinaatpaar schaalwerkingspunten zijn ingevoerd, dan zou de Display Value-berekening tussen & zijn. De berekeningen stoppen bij de limieten van de Input Range Jumper-positie.

GEBRUIKERSINVOER EN FUNCTIETOETS PARAMETERS OP HET FRONT PANEEL

MODULE 2

De drie gebruikersingangen zijn individueel programmeerbaar om specifieke meterbedieningsfuncties uit te voeren. In de weergavemodus of programmermodus wordt de functie uitgevoerd zodra de gebruikersingang overgaat naar de actieve status.
De functietoetsen op het frontpaneel zijn ook individueel programmeerbaar om specifieke meterbedieningsfuncties uit te voeren. In de weergavemodus wordt de primaire functie uitgevoerd zodra de toets wordt ingedrukt. Als de functietoets drie seconden wordt ingedrukt, wordt een secundaire functie uitgevoerd. Het is mogelijk om een secundaire functie te programmeren zonder een primaire functie.
In de meeste gevallen, als meer dan één gebruikersingang en/of functietoets is geprogrammeerd voor dezelfde functie, worden de aangehouden (niveau-trigger) acties uitgevoerd zolang ten minste één van die gebruikersingangen of functietoetsen is geactiveerd. De momentane (flank-trigger) acties worden uitgevoerd telkens wanneer een van die gebruikersingangen of functietoetsen overgaat naar de actieve status.

Opmerking: In de volgende uitleg zijn niet alle selecties beschikbaar voor zowel gebruikersingangen als functietoetsen op het frontpaneel. Afwisselende displays worden weergegeven bij elke selectie. De selecties die beide displays tonen, zijn beschikbaar voor beide. Als een display niet wordt weergegeven, is deze niet beschikbaar voor die selectie. vertegenwoordigt alle drie de gebruikersingangen. vertegenwoordigt alle vijf de functietoetsen.

GEEN FUNCTIE
Er wordt geen functie uitgevoerd indien geactiveerd. Dit is de fabrieksinstelling voor alle gebruikersingangen en functietoetsen. Er kan geen functie worden geselecteerd zonder de basisstart te beïnvloeden.

PROGRAMMEERMODUS VERGRENDELD
De programmeermodus is vergrendeld, zolang deze is geactiveerd (onderhouden actie). Een beveiligingscode kan worden geconfigureerd om toegang tot programmeren te verlenen tijdens vergrendeling.

NUL (TARRA) WEERGAVE
De nul (tarra) weergave biedt een manier om de invoerweergavewaarde op nul te zetten bij verschillende invoerniveaus, waardoor toekomstige weergavewaarden worden gecompenseerd. Deze functie is handig in weegtoepassingen waarbij de container of het materiaal op de weegschaal niet mag worden opgenomen in de volgende meetwaarde. Wanneer geactiveerd (momentane actie), knippert en wordt de weergave op nul gezet. Tegelijkertijd wordt de weergavewaarde (die op de weergave stond vóór de nulweergave) afgetrokken van de weergave-offsetwaarde en automatisch opgeslagen als de nieuwe weergave-offsetwaarde ( ). Als een andere nul (tarra) weergave wordt uitgevoerd, verandert de weergave weer in nul en verschuift de weergavewaarde dienovereenkomstig.

RELATIEVE/ABSOLUTE WEERGAVE
Deze functie schakelt de invoerweergave tussen relatief en absoluut. De relatieve waarde is een netto waarde die de weergave-offsetwaarde omvat. De invoerweergave toont normaal gesproken de relatieve waarde, tenzij geschakeld door deze functie. Ongeacht de geselecteerde weergave, blijven alle meterfuncties werken op basis van relatieve waarden. De absolute waarde is een bruto waarde (gebaseerd op module 1 DSP en INP vermeldingen) zonder de weergave-offsetwaarde. De absolute weergave wordt geselecteerd zolang de gebruikersingang is geactiveerd (onderhouden actie) of bij de overgang van de functietoets (momentane actie). Wanneer de gebruikersingang wordt losgelaten of de functietoets opnieuw wordt ingedrukt, schakelt de invoerweergave terug naar de relatieve weergave. (absoluut) of , (relatief) wordt kort weergegeven bij de overgang om aan te geven welke weergave actief is.

WEERGAVE VASTHOUDEN
De getoonde weergave wordt vastgehouden, maar alle andere meterfuncties gaan door zolang deze is geactiveerd (onderhouden actie).

ALLE FUNCTIES VASTHOUDEN
De meter schakelt de verwerking van de invoer uit, houdt alle weergave-inhoud vast en vergrendelt de status van alle uitgangen zolang deze is geactiveerd (onderhouden actie). De seriële poort zet de gegevensoverdracht voort.

METERSTAND SYNCHRONISEREN
De meter onderbreekt alle functies zolang deze is geactiveerd (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, synchroniseert de meter de herstart van de A/D met andere processen of timing-events.

BATCH-WAARDE OPSLAAN IN TOTALISATOR
De invoerweergavewaarde wordt eenmalig toegevoegd (batch) aan de totalisator bij de overgang naar activeren (momentane actie). De totalisator behoudt een doorlopende som van elke batch-bewerking totdat de totalisator wordt gereset. Wanneer deze functie is geselecteerd, wordt de normale werking van de totalisator overschreven.

TOTALISATOR WEERGAVE SELECTEREN
De totalisatorweergave wordt geselecteerd zolang deze is geactiveerd (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, wordt de invoerweergave geretourneerd. De DSP-toets overschrijft de actieve gebruikersingang. De totalisator blijft functioneren inclusief bijbehorende uitgangen, onafhankelijk van de weergave.

TOTALISATOR RESETTEN
Wanneer geactiveerd (momentane actie), knippert en wordt de totalisator teruggezet op nul. De totalisator blijft dan functioneren zoals deze is geconfigureerd. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

TOTALISATOR RESETTEN EN INSCHAKELEN
Wanneer geactiveerd (momentane actie), knippert en wordt de totalisator teruggezet op nul. De totalisator blijft functioneren terwijl deze actief is (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, stopt de totalisator en houdt de waarde vast. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

TOTALISATOR INSCHAKELEN
De totalisator blijft functioneren zolang deze is geactiveerd (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, stopt de totalisator en houdt de waarde vast. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

MAXIMUM WEERGAVE SELECTEREN
De maximumweergave wordt geselecteerd zolang deze is geactiveerd (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, keert de invoerweergave terug. De DSP-toets overschrijft de actieve gebruikersingang. Het maximum blijft functioneren onafhankelijk van de weergave.

MAXIMUM RESETTEN
Wanneer geactiveerd (momentane actie), knippert en wordt het maximum teruggezet op de huidige invoerweergavewaarde. De maximumfunctie gaat dan verder vanaf die waarde. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

MAXIMUM WEERGAVE RESETTEN, SELECTEREN, INSCHAKELEN
Wanneer geactiveerd (momentane actie), wordt de maximumwaarde ingesteld op de huidige invoerweergavewaarde. Het maximum gaat verder vanaf die waarde terwijl deze actief is (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, stopt de maximumdetectie en houdt de waarde vast. Deze selectie functioneert onafhankelijk van de geselecteerde weergave. De DSP-toets overschrijft de actieve gebruikersingangweergave, maar niet de maximumfunctie.

MINIMUM WEERGAVE SELECTEREN
De minimumweergave wordt geselecteerd zolang deze is geactiveerd (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, keert de invoerweergave terug. De DSP-toets overschrijft de actieve gebruikersingang. Het minimum blijft functioneren onafhankelijk van de weergave.

MINIMUM RESETTEN
Wanneer geactiveerd (momentane actie), knippert en wordt de minimumwaarde ingesteld op de huidige invoerweergavewaarde. De minimumfunctie gaat dan verder vanaf die waarde. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

MINIMUM WEERGAVE RESETTEN, SELECTEREN, INSCHAKELEN
Wanneer geactiveerd (momentane actie), wordt de minimumwaarde ingesteld op de huidige invoerweergavewaarde. Het minimum gaat verder vanaf die waarde terwijl deze actief is (onderhouden actie). Wanneer de gebruikersingang wordt losgelaten, stopt de minimumdetectie en houdt de waarde vast. Deze selectie functioneert onafhankelijk van de geselecteerde weergave. De DSP-toets overschrijft de actieve gebruikersingangweergave, maar niet de minimumfunctie.

MAXIMUM EN MINIMUM RESETTEN
Wanneer geactiveerd (momentane actie), knippert en worden de maximum- en minimumwaarden ingesteld op de huidige invoerweergavewaarde. De maximum- en minimumfunctie gaan dan verder vanaf die waarde. Deze selectie functioneert onafhankelijk van de geselecteerde weergave.

HELDERHEIDSNIVEAU VAN DE WEERGAVE WIJZIGEN
Wanneer geactiveerd (momentane actie), verandert de helderheid van de weergave naar het volgende helderheidsniveau (van 4). De vier niveaus komen overeen met de instellingen voor het helderheidsniveau van de weergave ( ) van 0, 3, 8 en 15. Het helderheidsniveau, wanneer gewijzigd via de gebruikersingang/functietoets, wordt niet bewaard bij het uitschakelen, tenzij de snelle programmeermodus of de volledige programmeermodus wordt geopend en verlaten. De meter wordt ingeschakeld op het laatst opgeslagen helderheidsniveau.

INSTELPUNT SELECTIES
De volgende selecties zijn alleen toegankelijk met de geïnstalleerde instelpunten plug-in kaart. Raadpleeg de instelpunten kaart bulletin dat bij de instelpunten plug-in kaart is geleverd voor een uitleg van hun werking.

Alleen Instelpuntenkaart		Selecteer hoofd- of alternatieve instelpunten
		Instelpunt 1 resetten (Alarm 1)
		Instelpunt 2 resetten (Alarm 2)
		Instelpunt 3 resetten (Alarm 3)
		Instelpunt 4 resetten (Alarm 4)
		Instelpunt 3 & 4 resetten (Alarm 3 & 4)
		Instelpunt 2, 3 & 4 resetten (Alarm 2, 3 & 4)
		Alle instelpunten resetten (Alle alarmen)

AFDRUKVERZOEK
De meter geeft een blokafdruk via de seriële poort wanneer geactiveerd. De gegevens die worden verzonden tijdens een afdrukverzoek, worden geprogrammeerd in Module 7. Als de gebruikersingang nog steeds actief is nadat de transmissie is voltooid (ongeveer 100 msec), vindt een extra transmissie plaats. Zolang de gebruikersingang actief wordt gehouden, vinden er continue transmissies plaats.

DISPLAY- EN PROGRAMMAVERGRENDELINGSPARAMETERS

MODULE 3

Module 3 is de programmering voor Displayvergrendeling en "Volledige" en "Snelle" programmavergrendeling.
In de Displaymodus kunnen de beschikbare displays opeenvolgend worden gelezen door herhaaldelijk op de DSP-toets te drukken. Een annunciator geeft de weergegeven display aan. Deze displays kunnen worden vergrendeld, zodat ze niet zichtbaar zijn. Het wordt aanbevolen om de display in te stellen op wanneer de bijbehorende functie niet wordt gebruikt.

SELECTIE	OMSCHRIJVING
	Zichtbaar in de Displaymodus
	Niet zichtbaar in de Displaymodus

"Volledige" programmeermodus staat toe dat alle parameters worden bekeken en gewijzigd. Deze programmeermodus kan worden vergrendeld met een beveiligingscode en/of gebruikersinvoer. Wanneer vergrendeld en op de PAR-toets wordt gedrukt, gaat de meter naar een snelle programmeermodus. In deze modus kunnen de ingestelde puntwaarden nog steeds worden gelezen en/of gewijzigd, volgens de onderstaande selecties. De Displayintensiteitsniveau ( ) parameter verschijnt ook telkens wanneer de snelle programmeermodus is ingeschakeld en de beveiligingscode groter is dan nul.

SELECTIE	OMSCHRIJVING
	Zichtbaar maar niet wijzigbaar in de snelle programmeermodus
	Zichtbaar en wijzigbaar in de snelle programmeermodus
	Niet zichtbaar in de snelle programmeermodus

MAXIMALE DISPLAYVERGRENDELING*
MINIMALE DISPLAYVERGRENDELING*
TOTALISATOR-DISPLAYVERGRENDELING*
Deze displays kunnen worden geprogrammeerd voor of . Wanneer geprogrammeerd voor , wordt de display niet weergegeven wanneer op de DSP-toets wordt gedrukt, ongeacht de status van de programmavergrendeling. Het wordt aanbevolen om de display te vergrendelen als deze niet nodig is. De bijbehorende functie blijft werken, zelfs als de display is vergrendeld.

SP-1 SP-2 SP-3 SP-4 INGESTELDPUNTTOEGANG*
De ingestelde puntdisplays kunnen worden geprogrammeerd voor , of (zie de volgende tabel). Alleen toegankelijk als de insteekkaart voor ingestelde punten is geïnstalleerd.

BEVEILIGINGSCODE PROGRAMMEERMODUS*
Door een waarde anders dan nul in te voeren, verschijnt de prompt - wanneer u probeert toegang te krijgen tot de programmeermodus. Toegang is alleen toegestaan na het invoeren van een overeenkomende beveiligingscode of universele code van . Met deze vergrendeling hoeft geen gebruikersinvoer te worden geconfigureerd voor programmavergrendeling. Deze vergrendeling wordt echter overschreven door een inactieve gebruikersinvoer die is geconfigureerd voor programmavergrendeling.

*Fabrieksinstelling kan worden gebruikt zonder de basisstart te beïnvloeden.

TOEGANG TOT DE PROGRAMMEERMODUS

BEVEILIGINGSCODE	GEBRUIKERSINVOER GECONFIGUREERD	STATUS GEBRUIKERSINVOER	WANNEER OP DE PAR-TOETS WORDT GEDRUKT	TOEGANG TOT DE "VOLLEDIGE" PROGRAMMEERMODUS
0	niet	————	"Volledige" programmering	Directe toegang.
>0	niet	————	Snelle programmering met displayintensiteit	Na snelle programmering met de juiste code # bij de prompt. Na snelle programmering met de juiste code # bij de prompt.
>0		Actief	Snelle programmering met displayintensiteit
>0		Niet actief	"Volledige" programmering	Directe toegang.
0		Actief	Snelle programmering	Geen toegang
0		Niet actief	"Volledige" programmering	Directe toegang.

In dit document verwijst programmeermodus (zonder Snel ervoor) altijd naar "Volledige" programmering (alle meterparameters zijn toegankelijk).

SECUNDAIRE FUNCTIEPARAMETERS

MODULE 4

MAXIMALE VASTLEGVERTRAGINGSTIJD*
Wanneer de inputdisplay boven de huidige MAX-waarde ligt voor de ingevoerde vertragingstijd, legt de meter die displaywaarde vast als de nieuwe MAX-uitlezing. Een vertragingstijd helpt om valse vastleggingen van plotselinge korte pieken te voorkomen.

MINIMALE VASTLEGVERTRAGINGSTIJD*
Wanneer de inputdisplay onder de huidige MIN-waarde ligt voor de ingevoerde vertragingstijd, legt de meter die displaywaarde vast als de nieuwe MIN-uitlezing. Een vertragingstijd helpt om valse vastleggingen van plotselinge korte pieken te voorkomen.

DISPLAYUPDATEFREQUENTIE*
Deze parameter bepaalt de frequentie van de displayupdate. Wanneer ingesteld op 20 updates/seconde, wordt de interne re-zero compensatie uitgeschakeld, waardoor de snelst mogelijke outputrespons mogelijk is.

PAXS: AUTO-ZERO VOLGEN

PAXS: AUTO-ZERO BAND
De meter kan worden geprogrammeerd om automatisch te compenseren voor nulpuntdrift. Drift kan worden veroorzaakt door veranderingen in de transducers of elektronica, of accumulatie van materiaal op gewichtsystemen.
Auto-zero volgen werkt wanneer de uitlezing binnen de volgband blijft gedurende een periode die gelijk is aan de volgvertragingstijd. Wanneer aan deze voorwaarden is voldaan, her-zero't de meter de uitlezing. Na de her-zero-bewerking reset de meter en blijft hij auto-zero volgen.
De auto-zero volgband moet groot genoeg worden ingesteld om normale nulpuntdrift te volgen, maar klein genoeg om kleine procesinputs niet te verstoren.

Voor vulbewerkingen moet de vulsnelheid de auto-zero volgsnelheid overschrijden.
Dit voorkomt valse tracking aan het begin van de vulbewerking.

Auto-zero volgen wordt uitgeschakeld door de auto-zero volgparameter = 0 in te stellen.

EENHEDENLABEL-BACKLIGHT*
De Eenhedenlabelkit-accessoire bevat een vel met aangepaste eenhedenoverlays die in de bezel-displaymodule van de meter kunnen worden geïnstalleerd. De backlight voor deze aangepaste eenheden wordt geactiveerd door deze parameter.

DISPLAY-OFFSETWAARDE*
Deze parameter is niet van toepassing op de PAXT.
Tenzij een Nulpuntdisplay is uitgevoerd of een offset van Module 1-schaling gewenst is, kan deze parameter worden overgeslagen. De Display-offsetwaarde is het verschil van de absolute (bruto) displaywaarde tot de relatieve (netto) displaywaarde voor hetzelfde inputniveau. De meter zal deze display-offsetwaarde automatisch bijwerken na elke nulpuntdisplay. De display-offsetwaarde kan rechtstreeks worden ingevoerd om opzettelijk display-offset toe te voegen of te verwijderen. Zie uitleg over relatieve/absolute display en nulpuntdisplay in Module 2.

PAXT: IJSPUNTCOMPENSATIE*
Deze parameter schakelt de interne ijspuntcompensatie in of uit. Normaal gesproken is de ijspuntcompensatie ingeschakeld. Als u externe compensatie gebruikt, stelt u deze parameter in op uit. Gebruik in dit geval koperen geleiders van het externe compensatiepunt naar de meter. Als u het Aangepaste TC-bereik gebruikt, kan de ijspuntcompensatie worden aangepast met een waarde in Module 1 wanneer dit ja is.

* Fabrieksinstelling kan worden gebruikt zonder de basisstart te beïnvloeden.

TOTALISATOR/INTEGRATOR PARAMETERS

MODULE 5 ( )
De totalisator accumuleert (integreert) de waarde van de invoerweergave met behulp van een van de twee modi. De eerste is met behulp van een tijdbasis. Dit kan worden gebruikt om een tijdtemperatuurproduct te berekenen. De tweede is via een gebruikersinvoer of functietoets geprogrammeerd voor Batch (eenmalige toevoeging op aanvraag). Dit kan worden gebruikt om een uitlezing van temperatuurintegratie te geven, wat handig is bij uithardings- en sterilisatietoepassingen. Als de totalisator niet nodig is, kan de weergave worden vergrendeld en kan deze module tijdens het programmeren worden overgeslagen.

DECIMAALPUNT TOTALISATOR*
Voor de meeste toepassingen komt dit overeen met het decimaalpunt van de invoerweergave (?&(+6 ). Als een andere locatie gewenst is, raadpleeg dan de schaalfactor van de totalisator.

TIJDBASIS TOTALISATOR
Dit is de tijdbasis die wordt gebruikt bij totalisatoraccumulaties. Als de totalisator wordt geaccumuleerd via een gebruikersinvoer geprogrammeerd voor Batch, dan is deze parameter niet van toepassing.

	seconden (÷ 1)		uren (÷ 3600)
	minuten (÷ 60)		dagen (÷ 86400)

SCHAALFACTOR TOTALISATOR*
Voor de meeste toepassingen weerspiegelt de totalisator dezelfde decimaalpuntlocatie en technische eenheden als de invoerweergave. In deze gevallen is de schaalfactor van de totalisator 1,000. De schaalfactor van de totalisator kan worden gebruikt om de totalisator te schalen naar een andere waarde dan de invoerweergave. Veel voorkomende mogelijkheden zijn:

Het wijzigen van de decimaalpuntlocatie (voorbeeld tienden naar hele)
Gemiddelde over een gecontroleerd tijdsbestek.

Details over het berekenen van de schaalfactor worden later weergegeven.
Als de totalisator wordt geaccumuleerd via een gebruikersinvoer geprogrammeerd voor Batch, dan is deze parameter niet van toepassing.

LAGE AFSLUITWAARDE TOTALISATOR*
Een lage afsnijwaarde schakelt de totalisator uit wanneer de waarde van de invoerweergave onder de geprogrammeerde waarde daalt.

RESET BIJ INSCHAKELEN TOTALISATOR*
De totalisator kan bij elke inschakeling van de meter op nul worden gezet door deze parameter in te stellen op reset.

	Buffer niet resetten
	Buffer resetten

* De fabrieksinstelling kan worden gebruikt zonder de basisstart te beïnvloeden.

HOGE ORDE WEERGAVE TOTALISATOR
Wanneer het totaal 5 cijfers overschrijdt, knippert de frontpaneelindicator TOT. In dit geval blijft de meter totaliseren tot een waarde van 9 cijfers. De hoge orde 4 cijfers en de lage orde 5 cijfers van het totaal worden afwisselend weergegeven. De letter " " geeft de hoge orde weergave aan. Wanneer het totaal een waarde van 9 cijfers overschrijdt, toont de totalisator "E. . ." en stopt hij.

BATCHVERWERKING TOTALISATOR
De tijdbasis en schaalfactor van de totalisator worden overschreven wanneer een gebruikersinvoer of functietoets is geprogrammeerd voor opslagbatch ( ). In deze modus wordt, wanneer de gebruikersinvoer of functietoets wordt geactiveerd, de uitlezing van de invoerweergave eenmalig aan de totalisator toegevoegd (batch). De totalisator behoudt een doorlopende som van elke batchbewerking totdat de totalisator wordt gereset. Dit is handig bij weegbewerkingen, wanneer de toe te voegen waarde niet is gebaseerd op tijd, maar na een vulling.

TOTALISATOR MET TIJDBASIS
Totalisator accumuleert zoals gedefinieerd door:

Waar:
Invoerweergave - de huidige invoerwaarde
Schaalfactor totalisator - 0,001 tot 65,000
Tijdbasis totalisator - (de delingsfactor van )

Voorbeeld: De invoerwaarde is constant 10,0 gallons per minuut. De totalisator wordt gebruikt om te bepalen hoeveel gallons in tienden is gestroomd. Omdat de invoerweergave en de totalisator beide in tienden van gallons zijn, is de schaalfactor van de totalisator 1. Met gallons per minuut is de tijdbasis van de totalisator minuten (60). Door deze waarden in de vergelijking te plaatsen, accumuleert de totalisator elke seconde als volgt:

= 0,1667 gallon accumuleert elke seconde

Dit resulteert in:
10,0 gallons accumuleert elke minuut
600,0 gallons accumuleert elk uur

VOORBEELDEN VAN BEREKENING VAN SCHAALFACTOR TOTALISATOR

Bij het wijzigen van de decimaalpunt van de totalisator ( ) locatie van de decimaalpunt van de invoerweergave ( ), wordt de vereiste schaalfactor van de totalisator vermenigvuldigd met een macht van tien.
Voorbeeld:

Invoer ( ) = 0
Totalisator	Schaalfactor
0,0	10
0	1
x10	0,1
x100	0,01
x1000	0,001
Invoer ( ) = 0,0
Totalisator	Schaalfactor
0,00	10
0,0	1
0	0,1
x10	0,01
x100	0,001
Invoer ( ) = 0,00
Totalisator	Schaalfactor
0,000	10
0,00	1
0,0	0,1
0	0,01
x10	0,001

(x = Totalisatorweergave wordt afgerond op tientallen of honderdtallen)

Om een gemiddelde waarde binnen een gecontroleerd tijdsbestek te verkrijgen, wordt de geselecteerde tijdbasis van de totalisator gedeeld door de gegeven tijdsperiode, uitgedrukt in dezelfde tijdseenheden.

Voorbeeld: Gemiddelde temperatuur per uur in een periode van 4 uur, de schaalfactor zou 0,250 zijn. Om een gecontroleerd tijdsbestek te bereiken, sluit u een externe timer aan op een gebruikersinvoer die is geprogrammeerd voor . De timer regelt het starten (reset) en het stoppen (vasthouden) van de totalisator.

Modules 6, 7 en 8 zijn alleen toegankelijk als de juiste plug-in kaarten zijn geïnstalleerd. Hieronder volgt een snel overzicht van elke module. Raadpleeg het bijbehorende bulletin van de plug-in kaart voor een meer gedetailleerde uitleg van elke parameterselectie.

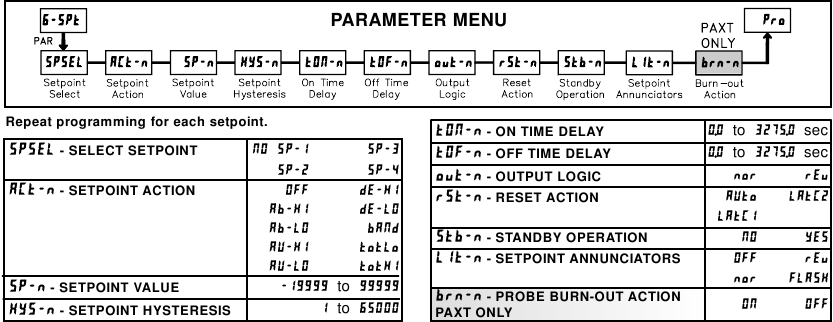

INSTELPUNT/ALARM PARAMETERS

MODULE 6 ( )

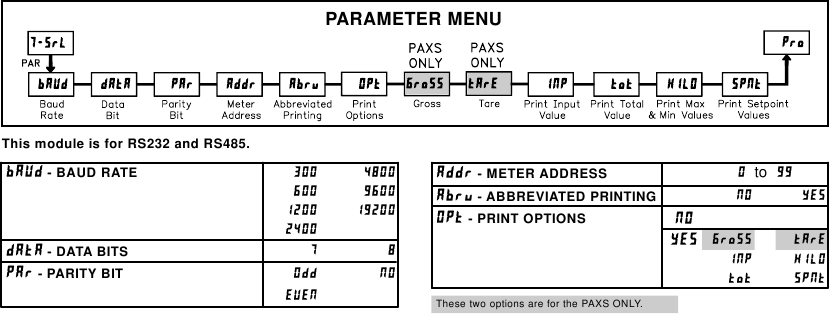

SERIËLE COMMUNICATIE PARAMETERS

MODULE 7 ( )

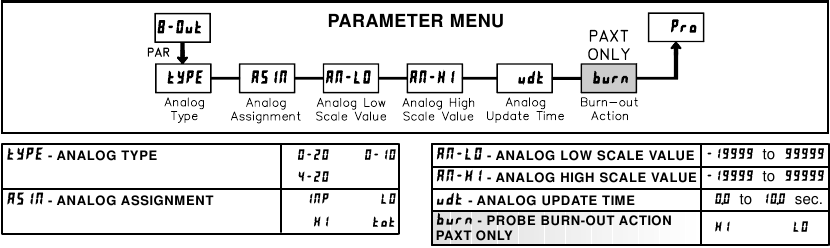

ANALOGE UITVOER PARAMETERS

MODULE 8 ( )

FABRIEKSINSTELLINGEN

MODULE 9 ( )

PARAMETERMENU

HELDERHEID DISPLAY
Voer het gewenste helderheidsniveau van het display (0-15) in met behulp van de pijltjestoetsen. Het display wordt actief gedimd of helderder naarmate de niveaus worden gewijzigd. Deze parameter verschijnt ook in de snelle programmeermodus wanneer deze is ingeschakeld.

FABRIEKSINSTELLINGEN HERSTELLEN
Gebruik de pijltjestoetsen om weer te geven en druk op PAR. De meter geeft weer en keert vervolgens terug naar . Druk op de DSP-toets om terug te keren naar de weergavemodus. Hiermee worden alle gebruikersinstellingen overschreven met de fabrieksinstellingen.

KALIBRATIE
De meter is in de fabriek volledig gekalibreerd. Schalen om het ingangssignaal om te zetten naar een gewenste weergavewaarde wordt uitgevoerd in module 1. Als de meter een onjuiste of onnauwkeurige waarde lijkt aan te geven, raadpleeg dan de probleemoplossing voordat u probeert de meter te kalibreren.
Wanneer herkalibratie vereist is (over het algemeen om de 2 jaar), mag dit alleen worden uitgevoerd door gekwalificeerde technici met behulp van de juiste apparatuur. Kalibratie wijzigt geen door de gebruiker geprogrammeerde parameters. Het kan echter de nauwkeurigheid beïnvloeden van de ingangssignaalwaarden die eerder zijn opgeslagen met behulp van de schaalstijl Toepassen ( ). Kalibratie kan worden afgebroken door de stroom naar de meter te onderbreken voordat module 9 wordt afgesloten. In dit geval blijven de bestaande kalibratie-instellingen van kracht.

PAXD - Ingangskalibratie

Voor de kalibratie van deze meter is een signaalbron met een nauwkeurigheid van 0,01% of beter vereist en een externe meter met een nauwkeurigheid van 0,005% of beter. Weerstandsingangen vereisen een weerstandsvervangingsapparaat met een nauwkeurigheid van 0,01% of beter.

Controleer voordat u begint of de ingangs-rangerjumper is ingesteld voor het te kalibreren bereik. Controleer ook of de precisie-signaalbron is aangesloten en klaar is voor gebruik. Sta een opwarmperiode van 30 minuten toe voordat u de meter kalibreert. en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden. Voer vervolgens de volgende procedure uit:

Gebruik de pijltjestoetsen om weer te geven en druk op PAR.
Kies het te kalibreren bereik met behulp van de pijltjestoetsen en druk op PAR.
Wanneer de nulpuntbereiklimiet op het display verschijnt, past u het volgende toe:
- Spanningsbereiken: kortgesloten
- Stroombereiken: open circuit
- Weerstandsbereiken: kortgesloten met aangesloten stroombron
Druk op PAR en verschijnt ongeveer 10 seconden op het display.
Wanneer de bovenste bereiklimiet op het display verschijnt, past u het volgende toe:
- Spanningsbereiken: toegepaste waarde van het bovenste bereik (het 300 V-bereik is de uitzondering. Het is gekalibreerd met een signaal van 100 V.)
- Stroombereiken: waarde van het bovenste bereik
- Weerstandsbereiken: waarde van het bovenste bereik (voor de kalibratie van ohm is aansluiting van de interne stroombron via een weerstandsvervangingsapparaat en de juiste spanningbereikselectie vereist.)
Druk op PAR en verschijnt ongeveer 10 seconden op het display.
Wanneer verschijnt, drukt u tweemaal op PAR.
Als de meter niet in het veld is geschaald, moet de ingangsweergave overeenkomen met de waarde van het ingangssignaal.
Herhaal de bovenstaande procedure voor elk te kalibreren ingangsbereik.

PAXP - Ingangskalibratie

Voor de kalibratie van deze meter is een signaalbron met een nauwkeurigheid van 0,01% of beter vereist en een externe meter met een nauwkeurigheid van 0,005% of beter.

Controleer voordat u begint of de precisie-signaalbron is aangesloten op de juiste aansluitingen en klaar is voor gebruik. Sta een opwarmperiode van 30 minuten toe voordat u de meter kalibreert. en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden.
Voer vervolgens de volgende procedure uit:

Gebruik de pijltjestoetsen om weer te geven en druk op PAR.
Kies het te kalibreren bereik met behulp van de pijltjestoetsen en druk op PAR. en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden.)
Wanneer de nulpuntbereiklimiet op het display verschijnt, past u het volgende toe:
- Spanningsbereik: kortgesloten
- Stroombereik: open circuit
Druk op PAR en verschijnt ongeveer 10 seconden op het display.
Wanneer de bovenste bereiklimiet op het display verschijnt, past u het volgende toe:
- Spanningsbereik: 10 VDC
- Stroombereik: 20 mADC
Druk op PAR en verschijnt ongeveer 10 seconden op het display.
Wanneer verschijnt, drukt u tweemaal op PAR.
Als de meter niet in het veld is geschaald, moet de ingangsweergave overeenkomen met de waarde van het ingangssignaal.
Herhaal de bovenstaande procedure voor elk te kalibreren ingangsbereik.

PAXH - Ingangskalibratie

In de PAXH worden DC-signalen gebruikt om de AC-bereiken te kalibreren. Voor de kalibratie van de PAXH is een DC-voltmeter met een nauwkeurigheid van 0,025% vereist en een nauwkeurige DC-signaalbron die in staat is tot:

+1% van de volledige schaal, DC
-1% van de volledige schaal, DC
+100% van de volledige schaal, DC; (300 V-bereik = +100 V-kalibratie)
-100% van de volledige schaal, DC; (300 V-bereik = -100 V-kalibratie)

Controleer voordat u begint of de ingangsbereik- en signaaljumpers zijn ingesteld voor het te kalibreren bereik en of de koppeljumper is geïnstalleerd voor DC. Controleer ook of de DC-signaalbron is aangesloten en klaar is voor gebruik. Sta een opwarmperiode van 30 minuten toe voordat u de meter kalibreert. ;5 en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden.
Voer vervolgens de volgende procedure uit:

Druk op de pijltjestoetsen om weer te geven en druk op PAR.
De meter geeft weer. Gebruik de pijltjestoetsen om het bereik te selecteren dat overeenkomt met de signaaljumperinstelling. Druk op PAR.
Pas het signaal toe dat overeenkomt met de meterprompt.
Druk op PAR en verschijnt op het display, wacht op de volgende prompt.
Herhaal stap 3 en 4 voor de overige drie prompts.
Wanneer verschijnt, drukt u tweemaal op PAR.
Als de meter is geschaald om het ingangssignaal weer te geven, moet de ingangsweergave overeenkomen met de waarde van het ingangssignaal in de weergavemodus.
Herhaal de bovenstaande procedure voor elk te kalibreren bereik of om hetzelfde bereik opnieuw te kalibreren. Het is alleen nodig om de gebruikte ingangsbereiken te kalibreren.
Wanneer alle gewenste kalibraties zijn voltooid, verwijdert u de externe signaalbron en herstelt u de oorspronkelijke configuratie en jumperinstellingen. Als AC wordt gemeten, ga dan verder met AC-koppelingsoffsetkalibratie.

AC Couple Offset Calibration - PAXH
Het wordt aanbevolen om eerst de ingangskalibratie uit te voeren.

Stel, met de meter uitgeschakeld, de Input Range Jumper in op 20 V, de CoupleJumper op DC en stel de Signal Jumper in op spanning door de jumper te verwijderen.
Verbind een draad (kortsluiting) tussen Volt (aansluiting 6) en COMM (aansluiting 4).
Schakel de meter in.
Programmeer in module 1 als volgt: Bereik: ; Koppeling: ; Decimaalteken ; Afronden: ; Filter: ; Band: ; Punten: ; Stijl: ; INP1: ; DSP1: ; INP2: ; DSP2:
Programmeer in module 4 als volgt: Hi-t: ; Lo-t:
Druk op PAR en vervolgens op DSP om de programmering te verlaten en de ingangsweergave te bekijken.
De uitlezing geeft de DC-gekoppelde nul-ingang weer, noteer de waarde.
Schakel de meter uit en zet de koppelingsjumper op AC door de jumper te verwijderen.
Houd de kortsluiting tussen aansluitingen 4 en 6 aan en schakel de meter opnieuw in.
Bekijk de ingangsweergave terwijl alle programmering hetzelfde blijft.
De uitlezing geeft nu de AC-gekoppelde nul-ingang weer, noteer de waarde.
Gebruik in module 9 de pijltjestoetsen om weer te geven en druk op PAR.
Druk tweemaal op de pijl-omlaagtoets om weer te geven en druk op PAR.
Bereken de offset met behulp van de volgende formule:
= AC-gekoppelde uitlezing (stap 11) - DC-gekoppelde uitlezing (stap 7)
Gebruik de pijltjestoetsen om de berekende in te voeren.
Druk driemaal op PAR om de programmering te verlaten.
Schakel de meter uit en verwijder de kortsluiting van aansluitingen 4 en 6.
Herstel de oorspronkelijke jumper- en configuratie-instellingen.

PAXS - Ingangskalibratie

Voor de kalibratie van deze meter is een signaalbron met een nauwkeurigheid van 0,01% of beter en een externe meter met een nauwkeurigheid van 0,005% of beter vereist.

Sluit, voordat u begint, -SIG (aansluiting 4) aan op COMM (aansluiting 5). Hierdoor kan een single-ended signaal worden gebruikt voor kalibratie. Sluit het kalibratiesignaal aan op +SIG (aansluiting 3) en -SIG (aansluiting 4). Controleer of de ingangsbereikjumper zich in de gewenste positie bevindt. Laat de meter 30 minuten opwarmen voordat u de meter kalibreert. De UIT en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden. Voer de volgende procedure uit:

Druk op de pijltjestoetsen om weer te geven en druk op PAR.
Kies het te kalibreren bereik met behulp van de pijltjestoetsen en druk op PAR.
Wanneer de nulpuntbereiklimiet op het display verschijnt, past u 0 mV toe tussen +SIG en -SIG.
Druk op PAR en verschijnt, wacht op de volgende prompt.
Wanneer de bovenste bereiklimiet op het display verschijnt, past u de overeenkomstige +SIG- en -SIG-spanning (20 mV of 200 mV) toe.
Druk op PAR en verschijnt ongeveer 10 seconden op het display.
Wanneer verschijnt, drukt u tweemaal op PAR om de programmering te verlaten.
Herhaal de bovenstaande procedure voor elk te kalibreren bereik of om hetzelfde bereik opnieuw te kalibreren. Het is alleen nodig om de gebruikte ingangsbereiken te kalibreren.
Wanneer alle gewenste kalibraties zijn voltooid, verwijdert u de -SIG-naar-COMM-verbinding en de externe signaalbron.
Herstel de oorspronkelijke configuratie- en jumperinstellingen.

PAXT - Ingangskalibratie

Voor de kalibratie van deze meter is precisie-instrumentatie vereist die wordt bediend door gekwalificeerde technici. Het wordt aanbevolen om de meter te laten kalibreren door een kalibratiedienst.

Voordat u een van de kalibratieprocedures selecteert, moet de ingang naar de meter 0 mV of 0 ohm zijn. Stel het digitale filter in module 1 in op 1 seconde. Laat de meter 30 minuten opwarmen voordat u de meter kalibreert. De UIT en PAR kunnen worden gekozen om de kalibratiemodus te verlaten zonder dat er wijzigingen plaatsvinden.

10 OHM RTD-bereikkalibratie

Stel de ingangsbereikjumper in op 10 ohm.
Gebruik de pijltjestoetsen om weer te geven en druk op PAR. Kies vervolgens en druk op PAR.
Pas bij een directe kortsluiting toe op de ingangsaansluitingen 3, 4 en 5 met behulp van een driedraadsverbinding. Wacht 10 seconden en druk vervolgens op PAR.
Pas bij een precieweerstand van 15 ohm (met een nauwkeurigheid van 0,01% of beter) toe met behulp van een driedraadsverbinding op de ingangsaansluitingen 3, 4 en 5. Wacht 10 seconden en druk vervolgens op PAR.
Sluit de RTD aan, ga terug naar de weergavemodus en controleer of de ingangsmeting (met 0 weergave-offset) correct is. Herhaal de kalibratie als deze niet correct is.

100 OHM RTD-bereikkalibratie

Stel de ingangsbereikjumper in op 100 ohm.
Gebruik de pijltjestoetsen om weer te geven en druk op PAR. Kies vervolgens en druk op PAR.
Pas bij een directe kortsluiting toe op de ingangsaansluitingen 3, 4 en 5 met behulp van een driedraadsverbinding. Wacht 10 seconden en druk vervolgens op PAR.
Pas bij een precieweerstand van 300 ohm (met een nauwkeurigheid van 0,01% of beter) toe met behulp van een driedraadsverbinding op de aansluitingen 3, 4 en 5. Wacht 10 seconden, druk op PAR.
Sluit de RTD aan, ga terug naar de weergavemodus en controleer of de ingangsmeting (met 0 weergave-offset) correct is. Herhaal de kalibratie als deze niet correct is.

THERMOCOUPLE-bereikkalibratie

Gebruik de pijltjestoetsen om weer te geven en druk op PAR. Kies vervolgens 6( en druk op PAR.
Pas bij een dode kortsluiting toe of stel de kalibrator in op nul op de ingangsaansluitingen 4 en 5. Wacht 10 seconden en druk vervolgens op PAR.
Pas bij een ingangssignaal van 50.000 mV toe (met een nauwkeurigheid van 0,01% of beter) op de ingangsaansluitingen 4 en 5. Wacht 10 seconden en druk vervolgens op PAR.
Ga terug naar de weergavemodus.
Ga verder met de ijspuntkalibratie.

ICE POINT-kalibratie

Verwijder alle optiekaarten, anders treden er ongeldige resultaten op.
De omgevingstemperatuur moet tussen 20 °C en 30 °C liggen.
Sluit een thermokoppel (alleen types T, E, J, K of N) met een nauwkeurigheid van 1 °C of beter aan op de meter.
Controleer of de uitlezing Display Offset 0 is, de Temperatuurschaal °C, de Display Resolutie 0,0 en het Ingangsbereik is ingesteld voor het aangesloten thermokoppel.
Plaats het thermokoppel in nauw thermisch contact met een referentiethermometerprobe. (Gebruik een referentiethermometer met een nauwkeurigheid van 0,25 °C of beter.) De twee probes moeten worden afgeschermd van luchtbewegingen en voldoende tijd krijgen om de temperatuur te egaliseren. (In plaats van de thermometer kan een kalibratiebad worden gebruikt.)
Vergelijk de uitlezingen in de normale weergavemodus.
Als er een verschil is, ga dan verder met de kalibratie.
Ga naar Module 9, gebruik de pijltjestoetsen om weer te geven en druk op PAR. Kies vervolgens en druk op PAR.
Bereken een nieuwe Ice Point-waarde met behulp van: bestaande Ice Point-waarde + (referentietemperatuur - uitlezing in de Display Mode). Alle waarden zijn gebaseerd op °C.
Voer de nieuwe Ice Point-waarde in.
Keer terug naar de Display Mode en controleer of de ingangswaarde (met 0 DisplayOffset) correct is. Zo niet, herhaal dan stap 8 tot en met 10.

ANALOG OUTPUT CARD-KALIBRATIE
Controleer voordat u begint of de precisievoltmeter (spanningsuitgang) of ampèremeter (stroomuitgang) is aangesloten en klaar is voor gebruik. Voer de volgende procedure uit:

Gebruik de pijltjestoetsen om weer te geven en druk op PAR.
Gebruik de pijltjestoetsen om te kiezen en druk op PAR.
Doorloop met behulp van de onderstaande tabel de vijf selecties die moeten worden gekalibreerd. Pas bij elke prompt de externe meterweergave aan met de PAX-pijltjestoetsen zodat deze overeenkomt met de selectie die wordt gekalibreerd. Wanneer de externe waarde overeenkomt of als dit bereik niet wordt gekalibreerd, drukt u op PAR.

SELECTIE	EXTERNE METER	ACTIE
	0.00	Pas indien nodig aan, druk op PAR
	4.00	Pas indien nodig aan, druk op PAR
	20.00	Pas indien nodig aan, druk op PAR
	0.00	Pas indien nodig aan, druk op PAR
	10.00	Pas indien nodig aan, druk op PAR

Wanneer verschijnt, verwijder dan de externe meters en druk tweemaal op PAR.

PROBLEEMOPLOSSING

PROBLEEM	OPLOSSINGEN
GEEN DISPLAY	CONTROLEREN: Vermogensniveau, stroomaansluitingen
PROGRAMMA VERGRENDELD	CONTROLEREN: Actieve (vergrendelings-) gebruikersinvoer INVOEREN: Beveiligingscode vereist
MAX/MIN/TOT VERGRENDELD	CONTROLEREN: Module 3 programmering
ONJUISTE INPUT DISPLAY WAARDE	CONTROLEREN: Module 1 programmering, Input Range Jumper positie, input aansluitingen, input signaalniveau, Module 4 Display Offset is nul, druk op DSP voor Input Display UITVOEREN: Module 9 Kalibratie (als het bovenstaande het probleem niet oplost.)
OLOL IN DISPLAY WANNEER SIGNAAL HOOG IS	CONTROLEREN: Module 1 programmering, Input Range Jumper positie, input aansluitingen, input signaalniveau
ULUL IN DISPLAY WANNEER SIGNAAL LAAG IS	CONTROLEREN: Module 1 programmering, Input Range Jumper positie, input aansluitingen, input signaalniveau
TRILLERIG DISPLAY	VERHOGEN: Module 1 filtering, afronding, input bereik CONTROLEREN: Bedrading is volgens EMC installatie richtlijnen
MODULES of PARAMETERS NIET TOEGANKELIJK	CONTROLEREN: Overeenkomstige plug-in kaart installatie
Err 1-4 FOUTCODE	DRUKKEN: Reset KEY (als niet kan worden gewist, neem contact op met de fabriek.)
DISPLAY NUL(LEN) OP NIVEAUS ONDER 1% VAN HET BEREIK	PROGRAMMEREN: Module 4 als Hi-t: 0.0 LO-t: 3271.1 (om de zero chop functie uit te schakelen)

Neem voor verdere assistentie contact op met de technische ondersteuning op de juiste bedrijfsnummers die worden vermeld.

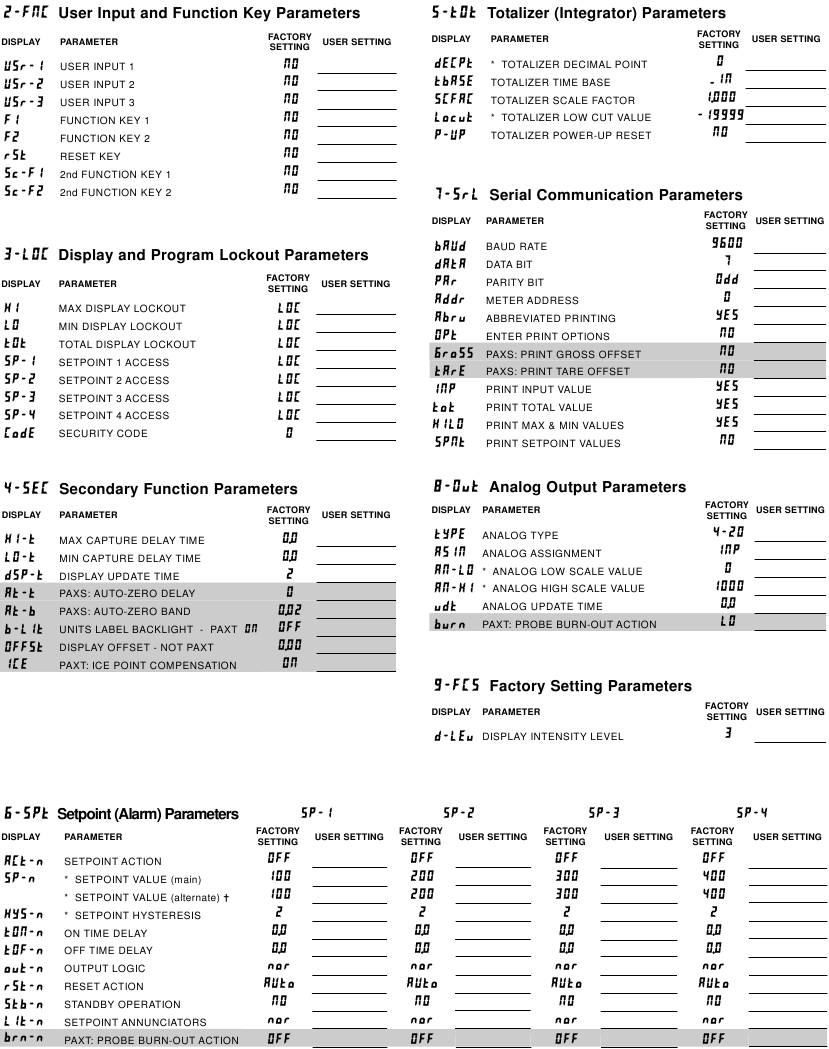

PARAMETER WAARDE TABEL

Selecteer alternatieve lijst om deze waarden te programmeren.
* Decimale punt locatie is model- en programmeringsafhankelijk.

PAX PROGRAMMERING SNEL OVERZICHT

VEILIGHEIDS SAMENVATTING

Alle veiligheidsgerelateerde voorschriften, lokale codes en instructies die in deze literatuur of op apparatuur voorkomen, moeten worden nageleefd om persoonlijke veiligheid te garanderen en schade aan het instrument of de erop aangesloten apparatuur te voorkomen. Als apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming die door de apparatuur wordt geboden, worden aangetast.
Gebruik dit apparaat niet om motoren, kleppen of andere actuatoren die niet zijn uitgerust met veiligheidsvoorzieningen rechtstreeks aan te sturen. Dit kan potentieel schadelijk zijn voor personen of apparatuur in geval van een storing aan het apparaat.

Gevaar
Lees de volledige instructies voordat u het apparaat installeert en gebruikt.

Risico op elektrische schok.

Geautoriseerde Distributeur
ADITECH ICT PRIVATE LIMITED
803, Sigma IT Park, Plot NoR203/204, Plot No R203/204, TTC Industrial Area Rabale, Navi Mumbai - 400701
Tel: +91 9819884527 Email: sales@aditech.in Website: www.aditech.in

Red Lion Controls
Headquarters
20 Willow Springs Circle
York PA 17406
Tel +1 (717) 767-6511
Fax +1 (717) 764-0839

Red Lion Controls
Europe
Printerweg 10
NL - 3821 AD Amersfoort
Tel +31 (0) 334 723 225
Fax +31 (0) 334 893 793

Red Lion Controls India
54, Vishvas Tenement
GST Road, New Ranip,
Ahmedabad-382480 Gujarat, India
Tel +91 987 954 0503
Fax +91 79 275 31 350

Red Lion Controls
China
Unit 101, XinAn Plaza
Building 13, No.99 Tianzhou Road
ShangHai, P.R. China 200223
Tel +86 21 6113-3688
Fax +86 21 6113-3683

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download red lion PAX-handleiding

Beschikbare talen

DE
FR
ES
MX
IT
DA
NO
PL
FI
PT
ES-419
RU
BG
CS
EL
EN-GB
ET
HR
HU
ID
KK
LT
PT-BR
RO
RO-MD
SK
SL
SQ
SW
TR
UZ

Beschikbare talen

red lion PAX-handleiding

FUNCTIES

ALGEMENE BESCHRIJVING

AFMETINGEN

BESTELINFORMATIE

Productonderdeelnummers

Onderdeelnummers optiekaarten en accessoires

ALGEMENE PRODUCTSPECIFICATIES

MODEL PAXD

MODEL PAXP

MODEL PAXH

MODEL PAXS

MODEL PAXT

ACCESSOIRES

OPTIONELE PLUG-IN UITGANGSKAARTEN

Optiekaarten toevoegen

COMMUNICATIEKAARTEN PAXCDC

PROGRAMMEERSOFTWARE

SETPOINT-KAARTEN PAXCDS

LINEAIRE DC-UITGANG PAXCDL

HET APPARAAT INSTALLEREN

Installatie

Installatieomgeving

DE JUMPERS INSTELLEN

PAXD Jumper Selection

PAXP Jumper Selection

PAXH Jumper Selection

PAXS Jumper Selection

PAXT Jumper Selection

BEKABELING

STROOMBEKABELING

INGANGSSIGNAALBEKABELING

PAXD-INGANGSSIGNAALBEKABELING

PAXP-INGANGSSIGNAALBEKABELING

PAXH-INGANGSSIGNAALBEKABELING

PAXS-INGANGSSIGNAALBEKABELING

PAXT-INGANGSSIGNAALBEKABELING

GEBRUIKERSINGANGSBEKABELING

BEKABELING INSTELLERPUNTALARMEN / BEKABELING SERIËLE COMMUNICATIE / BEKABELING ANALOGE OUTPUT

DE KNOPPEN EN HET DISPLAY AAN DE VOORKANT BEKIJKEN

HET APPARAAT PROGRAMMEREN

SIGNAALINGANGSPARAMETERS

PAXD-INGANGSBEREIK

PAXP-INGANGSBEREIK

PAXH-INGANGSBEREIK

PAXH-INGANGSKOPPELING

PAXS-INGANGSBEREIK

PAXT-INGANGSTYPE

PAXT-TEMPERATUURDISPLAY-OFFSET

PAXT ICE POINT SLOPE

GEBRUIKERSINVOER EN FUNCTIETOETS PARAMETERS OP HET FRONT PANEEL

DISPLAY- EN PROGRAMMAVERGRENDELINGSPARAMETERS

SECUNDAIRE FUNCTIEPARAMETERS

TOTALISATOR/INTEGRATOR PARAMETERS

INSTELPUNT/ALARM PARAMETERS

SERIËLE COMMUNICATIE PARAMETERS

ANALOGE UITVOER PARAMETERS

FABRIEKSINSTELLINGEN

PROBLEEMOPLOSSING

GEEN DISPLAY

PROGRAMMA VERGRENDELD

MAX/MIN/TOT VERGRENDELD

ONJUISTE INPUT DISPLAY WAARDE

OLOL IN DISPLAY WANNEER SIGNAAL HOOG IS

ULUL IN DISPLAY WANNEER SIGNAAL LAAG IS

TRILLERIG DISPLAY

MODULES of PARAMETERS NIET TOEGANKELIJK

Err 1-4 FOUTCODE

DISPLAY NUL(LEN) OP NIVEAUS ONDER 1% VAN HET BEREIK

PARAMETER WAARDE TABEL

PAX PROGRAMMERING SNEL OVERZICHT

VEILIGHEIDS SAMENVATTING

Referenties

Download handleiding

Beschikbare talen

Gerelateerde Handleidingen voor red lion PAX

Inhoudsopgave
