Milwaukee M12 FUEL 2519-20 handleiding

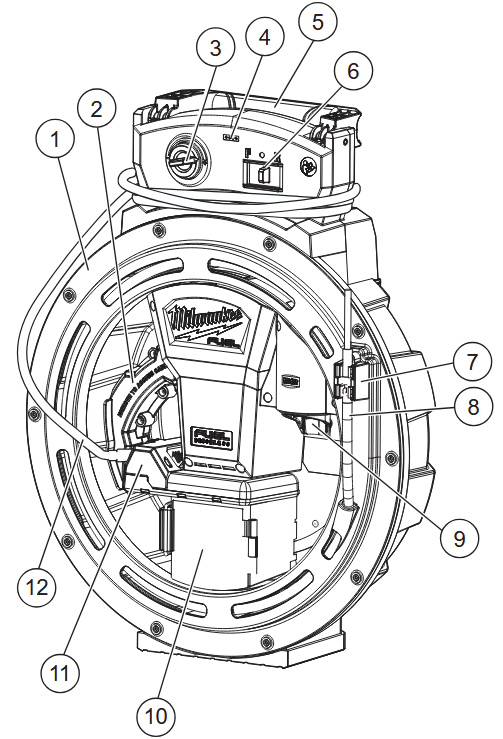

FUNCTIONELE BESCHRIJVING

1. Trommel
2. Kabeltoegangsdeksel
3. Snelheidsregelaar
4. Brandstofmeter
5. Handgreep
6. Schakelaar kabelrotatie
7. Kabelklem
8. Kabel
9. Accuvak
10. Opslag
11. Voetpedaal
12. Snoer voetpedaal

MONTAGE

Alleen opladen met de lader die voor de accu is gespecificeerd. Lees voor specifieke oplaadinstructies de gebruikershandleiding die bij de lader en de accu is geleverd.

De accu verwijderen/plaatsen
Om de accu te verwijderen, drukt u de ontgrendelknoppen in en trekt u de accu weg van het gereedschap.

Vergrendel altijd de trekker of verwijder de accu wanneer het gereedschap niet in gebruik is.
Om de accu te plaatsen, schuift u de accu in de behuizing van het gereedschap. Zorg ervoor dat hij goed vastklikt.

Gebruik alleen accessoires die specifiek voor dit gereedschap worden aanbevolen. Andere kunnen gevaarlijk zijn.
LET OP
Gebruik alleen de aanbevolen buismaat om schade aan de kabel en hulpstukken te voorkomen.

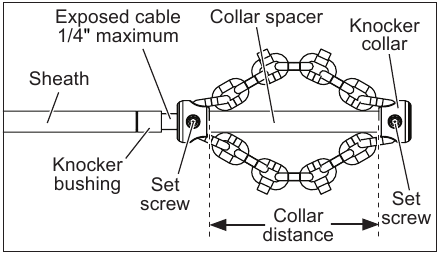

Kettingklopper installeren
Een kettingklopper selecteren:
Gebruik alleen kettingkloppers die zijn ontworpen voor een kabel van 1/4". Selecteer de juiste kettingkloppermaat op basis van de afvoercapaciteit en toepassing.
Kettingkloppers zonder hardmetalen snijpunten kunnen worden gebruikt in gangbare buistypen. Deze kettingkloppers werken goed bij vet en soortgelijke verstoppingen.
Kettingkloppers met hardmetalen snijpunten kunnen worden gebruikt voor het afbreken van meer uitdagende verstoppingen en vuil. Hardmetalen snijpunten worden gebruikt voor agressieve reiniging en kunnen de buis beschadigen, vooral zachtere materialen (zoals plastic en Orangeburg), dunwandige buizen of als de kettingklopper gedurende langere tijd op één positie wordt gehouden.
Gebruik geen kettingkloppers voor het reinigen in glas, keramiek, porselein of soortgelijke materialen armaturen of buizen.
Er kan schade ontstaan.
Kraagafstand:
Een juiste kraagafstand zorgt ervoor dat de kettingen een geschikte hoeveelheid spreiden wanneer ze worden gedraaid om de buiswanden te reinigen. Gebruik de meegeleverde kraagafstandhouder die is afgestemd op de kettingklopper. Als extra flexibiliteit vereist is om een bocht te nemen, kan de kraagafstandhouder worden verwijderd en kan de kraagafstand worden ingesteld met een meetlint. Werken zonder een kraagafstandhouder maakt het waarschijnlijker dat de kabel tijdens gebruik omslaat en beschadigd raakt. Gebruik geen hardmetalen frezen zonder een kraagafstandhouder om het risico op kabelbeschadiging te verminderen.
Blootgestelde kabel:
De hoeveelheid blootgestelde kabel (kabel niet bedekt door de mantel) mag niet groter zijn dan 1/4". Hoe meer kabel er blootligt, hoe groter de kans dat de kabel omslaat en beschadigd raakt. Blootgestelde kabel wordt ingesteld met een bus ("Klopperbus") gemaakt van de extra meegeleverde mantel. Gebruik alleen de mantel van de juiste maat voor de kabel. Elke keer dat de mantel wordt gesneden, moet deze schoon en vierkant worden gesneden. Beschadig de kabel niet bij het snijden van de mantel.

1.
   Verwijder de accu om te voorkomen dat het gereedschap start.
2. Test de pasvorm van de kettingklopper en de kraagafstandhouder op de kabel zoals afgebeeld. Kettingen moeten recht zijn; niet monteren met gedraaide kettingen. Het kabeluiteinde moet gelijk liggen met het uiteinde van de kraag. Controleer de lengte van de blootgestelde kabel.
3. Draai de stelschroeven vast met de meegeleverde zeskantsleutel om de kettingklopper aan de kabel te bevestigen. Als dit niet goed wordt vastgezet, kan dit leiden tot schade of kan de klopper in de afvoer verloren gaan.

Installatie afvoerreiniging

1. Plaats de kettingslang niet verder dan 2' van de afvoer.

   Een grotere afstand kan leiden tot verdraaiing, knikken, breuken of zweepslagen van de kabel.
2. Verwijder het voetpedaal uit de opslag en pak het snoer uit en plaats het opzij, zodat het snoer niet in de kabel verstrikt raakt.

WERKING

Om het risico op kortsluiting te verminderen, mag u de accu niet in contact brengen met corrosieve of geleidende vloeistoffen wanneer u het gereedschap of de accu neerzet.
Om het risico op letsel te verminderen, moet u altijd een geschikte oogbescherming dragen die is gemarkeerd als conform ANSI Z87.1.
Draag altijd leren handschoenen over latex/rubberen handschoenen om verstrikking te voorkomen.

Brandstofmeter
Om de hoeveelheid lading te bepalen die nog in de accu zit, zet u het gereedschap aan. De brandstofmeter licht 2-3 seconden op. Wanneer er minder dan 10% lading over is, knippert 1 lampje op de brandstofmeter 4 keer.
Om het einde van de lading aan te geven, knippert 1 lampje op de brandstofmeter 8 keer en werkt het gereedschap niet. Laad de accu op.
Als de accu te warm wordt, knipperen de lampjes van de brandstofmeter en werkt het gereedschap niet. Laat de accu afkoelen.

Omgekeerde beveiliging
De kettingslang is uitgerust met een omgekeerde beveiligingsfunctie. Als de kettingslang drie seconden achteruit loopt, wordt het gereedschap uitgeschakeld en knipperen de lampjes van de brandstofmeter.

Snelheid selecteren
Draai de snelheidsregelaar naar de gewenste snelheid. Hoe verder de draaiknop wordt gedraaid, hoe hoger de snelheid.

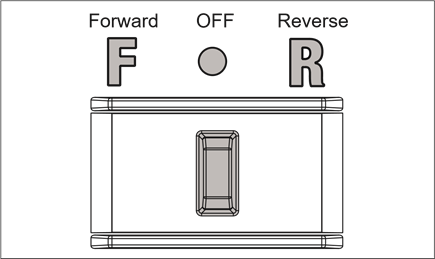

Vooruit/UIT/Achteruit-schakelaar
De draairichting van de kabel wordt ingesteld met de vooruit/UIT/achteruit-schakelaar.

1. Voorvoorwaartse (met de klok mee) rotatie, zet u de schakelaar in de F-stand. Controleer de draairichting voor gebruik.
2. Voorachterwaartse (tegen de klok in) rotatie, zet u de schakelaar in de R-stand. Controleer de draairichting voor gebruik.
   OPMERKING: De kettingslang mag niet langer dan twee seconden achteruit worden gebruikt. Zie "Omgekeerde beveiliging" voor meer informatie.
3. Om de schakelaar te vergrendelen, zet u de schakelaar in de middelste stand . De motor werkt niet terwijl de schakelaar in de middelste vergrendelde stand staat.

   Vergrendel altijd de schakelaar en verwijder de accu voordat u onderhoud uitvoert, accessoires verwisselt, het gereedschap opbergt en wanneer het gereedschap niet in gebruik is.

Starten en stoppen

1. Om het gereedschap te starten, zet u de vooruit/UIT/achteruit-schakelaar in een van beide richtingen en stapt u op het voetpedaal of knielt u erop.
2. Om het gereedschap te stoppen, laat u de druk op het pedaal los of zet u de vooruit/UIT/achteruit-schakelaar in de (UIT)-stand.

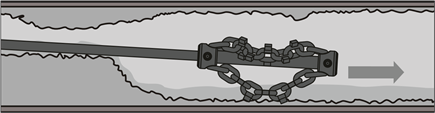

Kabel in afvoer plaatsen

1. Transporteer en installeer het gereedschap volgens de instructies onder "Installatie afvoerreiniging".
2. Trek de kabel uit het gereedschap en voer minstens 2' in de afvoer.

   Draag altijd leren handschoenen over latex/ rubberen handschoenen om verstrikking te voorkomen.

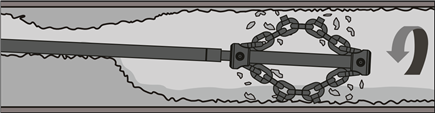

3. Voer de kabel in de afvoer totdat de verstopping is bereikt.

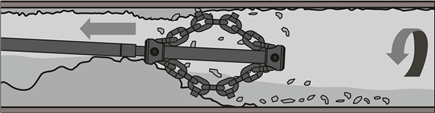

4. Laat de kettingklopper door de verstopping gaan.


5. Zet de vooruit/UIT/achteruit-schakelaar in de voorwaartse F-stand en stap op het voetpedaal of knielt u erop om de kabel te laten draaien.

   Eén persoon moet zowel de kabel als het voetpedaal bedienen. Als de kabel stopt met draaien, moet de bediener het gereedschap kunnen uitschakelen om schade te voorkomen en het risico op letsel te verminderen.

6. Trek de kabel geleidelijk terug, zodat de kettingklopper de verstopping kan afbreken. Als het gereedschap vastloopt, laat u de druk van het pedaal onmiddellijk los.

7. Herhaal stappen 4-6 totdat de afvoer vrij is.

Kabel uit afvoer verwijderen

1. Laat de druk op het voetpedaal los. Wacht tot de kabel volledig tot stilstand is gekomen voordat u hem uit de afvoer verwijdert.
2. Zet de vooruit/UIT/achteruit-schakelaar in de (UIT)-stand.
3. Trek de kabel uit de afvoer.
4. Veeg de blootgestelde kabel af met een doek en voer deze terug in de trommel.
5. Voordat u het gereedschap opbergt, wast u de kabel en de trommel (zie "Reiniging" en "De kabel reinigen" in Onderhoud).

Cut-Away afvalarmen gebruiken
(Verkrijgbaar bij sommige kits) Voor optimale resultaten wordt aanbevolen om water te laten stromen om vuil weg te spoelen tijdens het reinigen van de afvoer. Voor wastafelafvoeren van 1-1/4" en 1-1/2" zijn cut-away afvalarmen meegeleverd om gelijktijdig reinigen en spoelen mogelijk te maken. Om morsen te minimaliseren, plaatst u een bak onder de armatuur tijdens het demonteren.

ONDERHOUD

Om het risico op letsel te verminderen, moet u altijd de oplader loskoppelen en de accu uit de oplader of het gereedschap verwijderen voordat u onderhoud uitvoert. Demonteer nooit de accu, de oplader of het gereedschap, behalve zoals beschreven in deze instructies. Neem contact op met een MILWAUKEE-servicecentrum voor alle andere reparaties.

De kabel oliën
Regelmatig oliën verlengt de levensduur van de kabel en vermindert de wrijving.
De kabel oliën:

1.
   Verwijder de accu om te voorkomen dat het gereedschap start.
2. Verwijder de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel).
3. Verwijder de kabel uit het gereedschap.
4. Trek de flexibele schachtkabel uit de mantel.
5. Giet 30 ml 5W40-olie in de mantel aan de kant van de versnellingsbak.
6. Plaats de kettingklopkant van de flexibele schachtkabel terug in de geoliede kant van de mantel.
   OPMERKING: Het kan gemakkelijker zijn om de flexibele schacht terug in de kabelmantel te voeren als de mantel niet is opgerold.
7. Plaats de kabel terug in het gereedschap (zie het gedeelte "De kabel vervangen").
8. Plaats de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel) terug.
9. Plaats de accu. Laat het gereedschap twee minuten op hoge snelheid in de voorwaartse F-stand draaien, zodat de olie over de hele kabellengte kan worden verdeeld.

De kabel repareren

Lees en begrijp, om het risico op letsel te verminderen, de bedieningshandleiding die bij de slijpmachine is geleverd. Een vers gesneden kabeluiteinde is scherp; draag altijd beschermende handschoenen bij het hanteren van de kabel.
Gebruik geen beschadigde kabel. De kabel kan worden gerepareerd door een gedeelte af te snijden om een schoon en vierkant uiteinde te creëren.

1.
   Verwijder de accu om te voorkomen dat het gereedschap start.
2. Gebruik klemmen of een andere praktische manier om de kabel aan een stabiel platform te bevestigen en te ondersteunen. Het werkstuk met de hand of tegen uw lichaam vasthouden maakt het onstabiel en kan leiden tot verlies van controle.
3. Snijd met een doorslijpmachine door de mantel en de kabel.

   Houd de slijpmachine stevig vast en positioneer uw lichaam en armen zodat u terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle. Bedien de slijpmachine altijd met twee handen.
4. Snijd de mantel met een pijpsnijder terug om de kabel bloot te leggen.
5. Verwijder eventuele scherpe randen van het kabeluiteinde.

De kabel bij de aandrijfas repareren

Lees en begrijp, om het risico op letsel te verminderen, de bedieningshandleiding die bij de slijpmachine is geleverd. Een vers gesneden kabeluiteinde is scherp; draag altijd beschermende handschoenen bij het hanteren van de kabel.
Gebruik geen beschadigde kabel. De kabel kan worden gerepareerd door een gedeelte af te snijden om een schoon en vierkant uiteinde te creëren. Vervangende kabel-naar-aandrijfasadapters zijn beschikbaar voor reparatie (cat.nr. 43-56-0056).

1.
   Verwijder de accu om te voorkomen dat het gereedschap start.
2. Verwijder de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel).

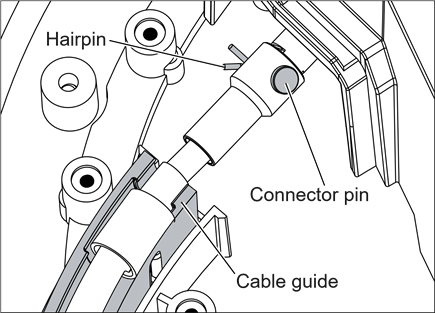

3. Verwijder de haarspeld en de verbindingspen om de kabel van de kabelaandrijving te scheiden.
4. Trek de kabel uit de verzonken rubberen geleiders om de kabel uit de behuizing te verwijderen.

5. Let op hoe de kabel door de behuizing loopt en trek de kabel uit het gereedschap.
6. Gebruik klemmen of een andere praktische manier om de kabel aan een stabiel platform te bevestigen en te ondersteunen. Het werkstuk met de hand of tegen uw lichaam vasthouden maakt het onstabiel en kan leiden tot verlies van controle.
7. Snijd met een doorslijpmachine door de mantel en de kabel.

   Houd de slijpmachine stevig vast en positioneer uw lichaam en armen zodat u terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle. Bedien de slijpmachine altijd met twee handen.
8. Snijd de mantel met een pijpsnijder terug om de kabel bloot te leggen.
9. Verwijder eventuele scherpe randen van het kabeluiteinde.

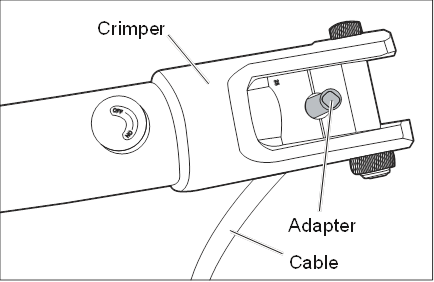

10. Krimp de adapter stevig aan de kabel met behulp van een hydraulische handkrimptang met een matrijs van 6,8 mm.


11. Leid de nieuwe kabel door de behuizing zoals weergegeven totdat de kabel in de trommel verschijnt.


12. Lijn de kabel- en kabelaandrijfgaten uit met behulp van de meegeleverde inbussleutel.
13. Plaats de verbindingspen en de haarspeld.
14. Duw de kabel in de verzonken rubberen geleiders.
15. Duw de resterende lengte van de kabel in het gereedschap.
16. Plaats de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel) terug.

De kabel vervangen

1.
   Verwijder de accu om te voorkomen dat het gereedschap start.
2. Verwijder de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel).

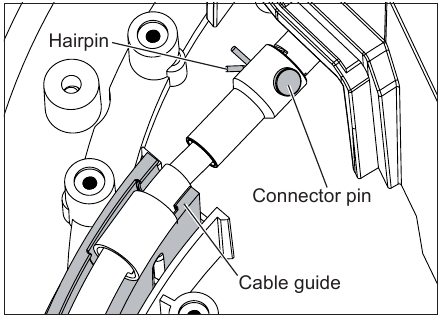

3. Verwijder de haarspeld en de verbindingspen om de kabel van de kabelaandrijving te scheiden.

4. Trek de kabel uit de verzonken rubberen geleiders om de kabel uit de behuizing te verwijderen.


5. Let op hoe de kabel door de behuizing loopt en trek de kabel uit het gereedschap.

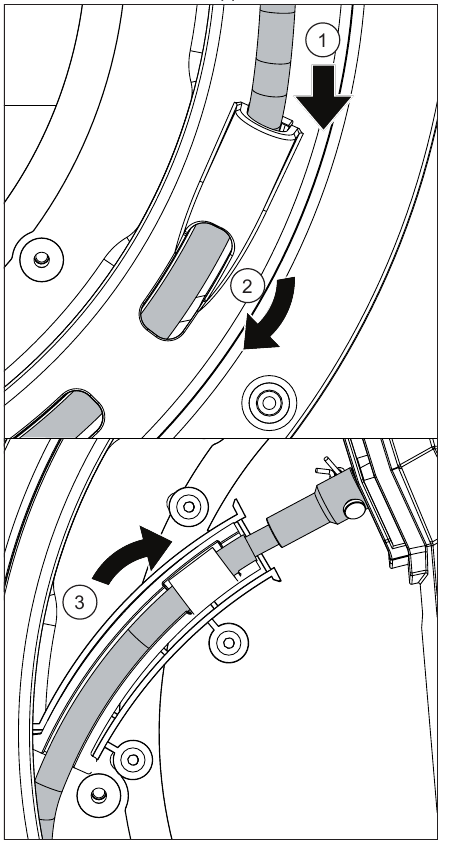

6. Leid de nieuwe kabel door de behuizing zoals weergegeven totdat de kabel in de trommel verschijnt.


7. Lijn de kabel- en kabelaandrijfgaten uit met behulp van de meegeleverde inbussleutel.

8. Plaats de verbindingspen en de haarspeld.
9. Duw de kabel in de verzonken rubberen geleiders.
10. Duw de resterende lengte van de kabel in het gereedschap.
11. Plaats de klep "Remove to Access Cable" (Verwijderen om toegang te krijgen tot de kabel) terug.

Het gereedschap onderhouden
Houd dit gereedschap, de accu en de oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer het gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen of enige andere omstandigheid die de werking van het gereedschap kan beïnvloeden. Breng het gereedschap, de accu en de oplader terug naar een MILWAUKEE-servicecentrum voor reparatie. Laat, afhankelijk van het gebruik, het gereedschap, de accu en de oplader periodiek inspecteren en onderhouden door een erkend servicecentrum om een goede werking te garanderen.
Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen accu, reinig dan de contacten op de accu. Als het gereedschap nog steeds niet goed werkt, breng dan het gereedschap, de oplader en de accu terug naar een MILWAUKEE-servicecentrum voor reparatie.

Dompel, om het risico op persoonlijk letsel en schade te verminderen, nooit een gereedschap, accu of oplader onder in een vloeistof en laat er geen vloeistof in stromen.

Reinigen
Verwijder stof en vuil uit alle ventilatieopeningen. Houd het gereedschap schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, omdat bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Enkele hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

De kabel reinigen

Verwijder de accu om te voorkomen dat het gereedschap start. Reinigingsvloeistoffen of vervuild water dat in de accu terechtkomt, kan leiden tot schade aan de accu en mogelijk brand. De kabel moet na elk gebruik grondig met water worden gespoeld om schadelijke effecten van sediment en afvoerreinigingsmiddelen te voorkomen. Stel de accu-ruimte of elektrische aansluitingen niet bloot aan water. Zorg ervoor dat de elektrische aansluitingen droog zijn voordat u de accu plaatst.

Draag altijd leren handschoenen over latex/rubberen handschoenen om verstrengeling te voorkomen. Droog de kabel na het wassen volledig af.

Reparaties
Breng voor reparaties het gereedschap, de accu en de oplader terug naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn. Ga voor een volledige lijst van accessoires online naar www.milwaukeetool.com of neem contact op met een distributeur.

SERVICE - VERENIGDE STATEN 1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com
Neem contact op met Corporate After Sales Service Technical Support met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA
Milwaukee Tool (Canada) Ltd 1.877.948.2360
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

Veiligheid

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID VAN DE WERKRUIMTE

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, voordat u het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het onder spanning zetten van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere werkzaamheden dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand opleveren.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Spoel bij onbedoeld contact met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR AFVOERREINIGERS

• Grijp de roterende kabel alleen vast met handschoenen die door de fabrikant worden aanbevolen. Latex of loszittende handschoenen of vodden kunnen om de kabel worden gewikkeld en kunnen leiden tot ernstig persoonlijk letsel.
• Zorg ervoor dat het snijstuk niet stopt met draaien terwijl de kabel draait. Dit kan de kabel overbelasten en kan leiden tot verdraaiing, knikken of breken van de kabel en kan leiden tot ernstig persoonlijk letsel.
• Eén persoon moet zowel de kabel als de schakelaar bedienen. Als het snijstuk stopt met draaien, moet de bediener het gereedschap kunnen uitschakelen om te voorkomen dat de kabel verdraait, knikt en breekt.
• Gebruik latex of rubber handschoenen in de handschoenen die door de fabrikant worden aanbevolen, een veiligheidsbril, gelaatsschermen, beschermende kleding en een ademhalingsmasker wanneer chemicaliën, bacteriën of andere giftige of infectieuze stoffen worden vermoed in een afvoerleiding. Afvoeren kunnen chemicaliën, bacteriën en andere stoffen bevatten die brandwonden kunnen veroorzaken, giftig of infectieus kunnen zijn of kunnen leiden tot ander ernstig persoonlijk letsel.
• Neem goede hygiëne in acht. Eet of rook niet tijdens het hanteren of bedienen van het gereedschap. Gebruik na het hanteren of bedienen van afvoerreinigingsapparatuur heet water met zeep om uw handen en andere lichaamsdelen die zijn blootgesteld aan de inhoud van de afvoer, te wassen. Dit zal helpen het risico op gezondheidsrisico's als gevolg van blootstelling aan giftig of infectieus materiaal te verminderen.
• Gebruik de afvoerreiniger alleen voor de aanbevolen afvoermaten. Het gebruik van de verkeerde maat afvoerreiniger kan leiden tot verdraaiing, knikken of breken van de kabel en kan leiden tot persoonlijk letsel.
• Inspecteer de kabel op slijtage en schade voor gebruik. Vervang een versleten of beschadigde kabel voordat u de afvoerreiniger gebruikt.
• Verdraai, knik of overbuig kabels niet. Het breken van de kabel kan leiden tot ernstig persoonlijk letsel.
• Inspecteer de te reinigen afvoer voor gebruik. Bepaal indien mogelijk de toegangspunten tot de afvoer, de grootte(n) en lengte(n) van de afvoer, de afstand tot de hoofdlijnen, de aard van de blokkade, de aanwezigheid van afvoerreinigingschemicaliën of andere chemicaliën, enz. Als er chemicaliën in de afvoer aanwezig zijn, is het belangrijk om de specifieke veiligheidsmaatregelen te begrijpen die nodig zijn om rond die chemicaliën te werken. Neem contact op met de fabrikant van de chemicaliën voor de vereiste informatie.
• Plaats indien nodig beschermhoezen in het werkgebied. Het afvoerreinigingsproces kan rommelig zijn.
• Plaats de afvoerreiniger op een afstand van maximaal twee voet van de afvoeropening. Als de afvoerreiniger niet binnen twee voet van de afvoeropening kan worden geplaatst, moet de afvoeropening worden verlengd met behulp van een pijp en fittingen van dezelfde grootte. Grotere afstanden kunnen controleproblemen veroorzaken die leiden tot verdraaiing, knikken, breken of zwepen van de kabel.
• Draag altijd leren handschoenen over latex/rubber handschoenen om verstrikking te voorkomen.
• Verplaats de Forward/OFF/Reverse (Vooruit/UIT/Achteruit) schakelaar naar O (vergrendeld) en verwijder de batterij uit het gereedschap voordat u het vervoert.
• Zorg ervoor dat het snoer van het voetpedaal correct is opgerold en dat het pedaal is opgeborgen voordat u het vervoert.
• Maak het gebied altijd vrij van obstakels voordat u het vervoert.
• Zet het gereedschap en eventuele accessoires altijd vast bij gebruik op oneffen of verhoogde oppervlakken.
• Bedien de roterende kabel altijd in de F (vooruit) richting om de blokkade te verwijderen. Wanneer u de kabel uit een blokkade bevrijdt, laat u de kabel niet langer dan een paar seconden achteruit lopen om kabelschade te voorkomen.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst zou kunnen leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u het gevoel hebt dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een opgeleide professional voor meer informatie of training.
• Onderhoud labels en typeplaatjes. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een servicefaciliteit van MILWAUKEE voor vervanging.
•
  Sommige stof die ontstaat bij het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
  • lood uit loodhoudende verf
  • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
  • arseen en chroom uit chemisch behandeld hout.
    Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SYMBOLEN

	Volt
	Gelijkstroom
	Onbelast toerental per minuut (RPM)
	Lees de gebruikershandleiding.
	Draag altijd leren handschoenen over latex/rubber handschoenen.
	Draag altijd oogbescherming. Gebruik geschikte gehoor- en adembescherming.
	Start/Stop
	Vooruit/UIT/Achteruit
	Zorg ervoor dat de batterij niet in contact komt met corrosieve of geleidende vloeistof
	Niet op het gereedschap stappen. Het frame kan instorten of breken. Het gereedschap kan kantelen, waardoor letsel kan ontstaan.
	UL-vermelding voor Canada en de VS

SPECIFICATIES

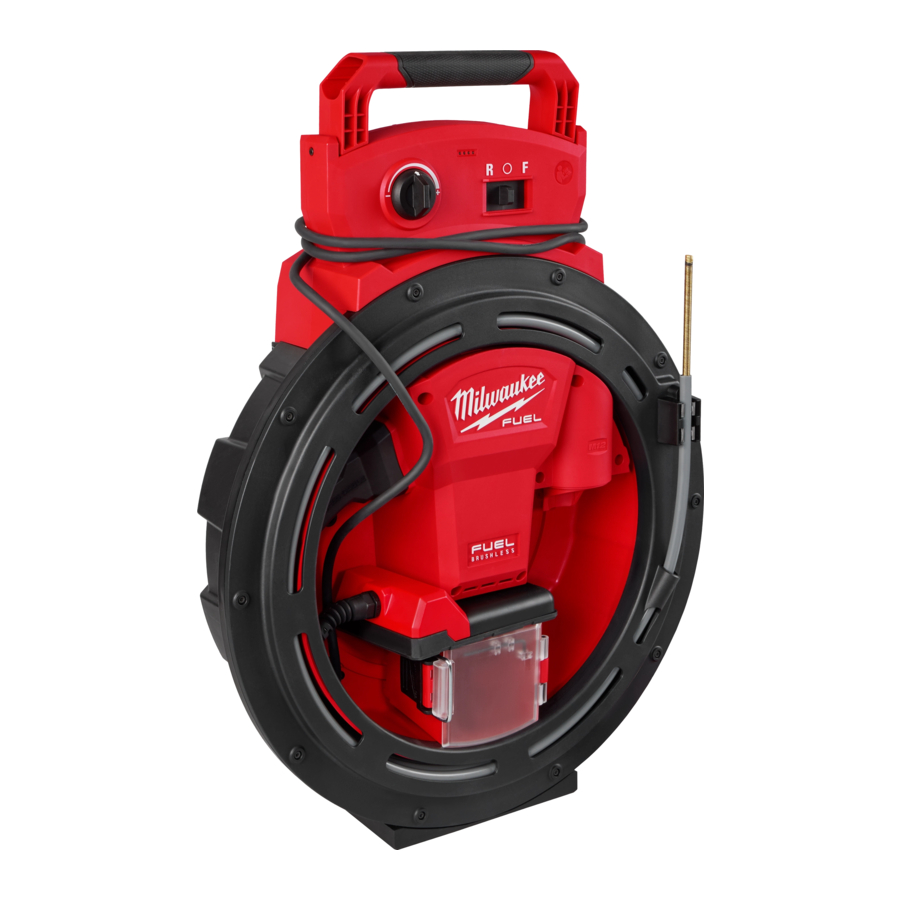

Cat. No.: 2519-20
Volt: 12 DC
Battery Type : M12™
Charger Type: M12™
No Load RPM : 450 - 1850
Drain Capacity : 1-1/4" - 2"
Cable Length : 35'
Cable Diameter (without sheath) : 1/4"
Cable Diameter (with sheath) : 3/8"
Cable Lubricant : 5W40
Recommended Ambient Operating Temperature : 0°F to 125°F

Referenties

• Milwaukee® Tool Official Site | Nothing but HEAVY DUTY®
• Milwaukee® Tool Official Site | Nothing but HEAVY DUTY®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Milwaukee M12 FUEL 2519-20 handleiding

Beschikbare talen
