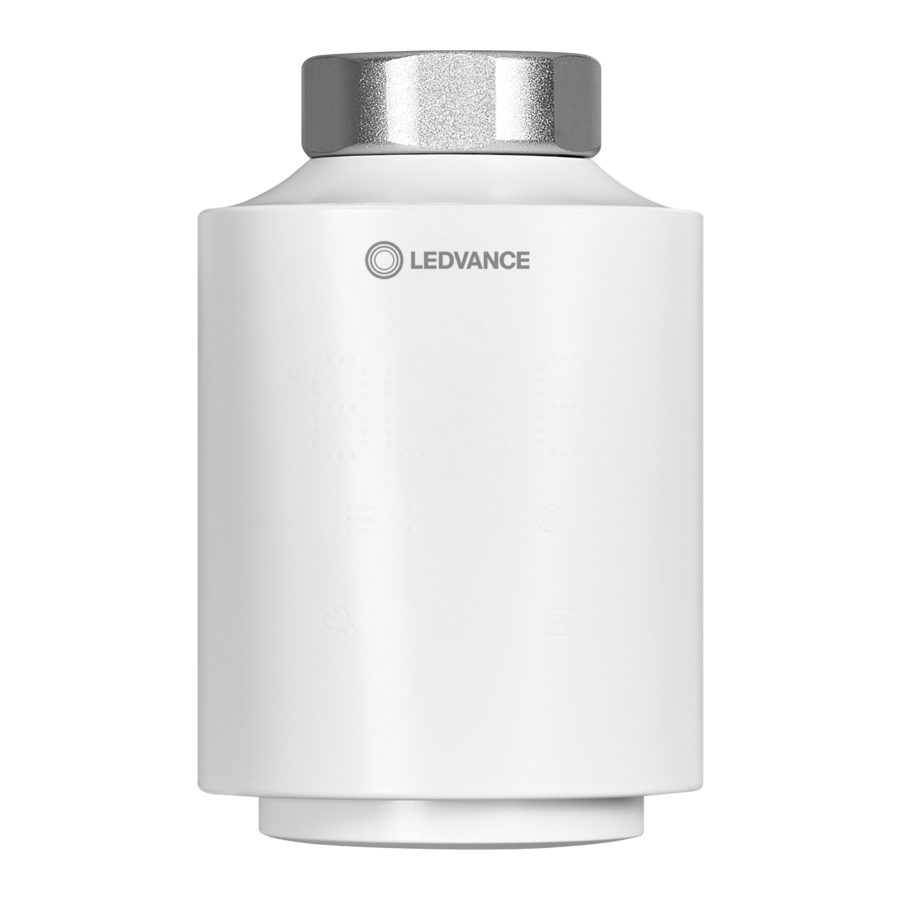

Ledvance SMART+, 4058075846302, 4058075846289 Handleiding

	EAN	(°C)
SMART WIFI RADIATOR THERMOSTAAT	4058075846289	-10...+45
SMART WIFI RADIATOR THERMOSTAAT 4X3	4058075846302	-10...+45

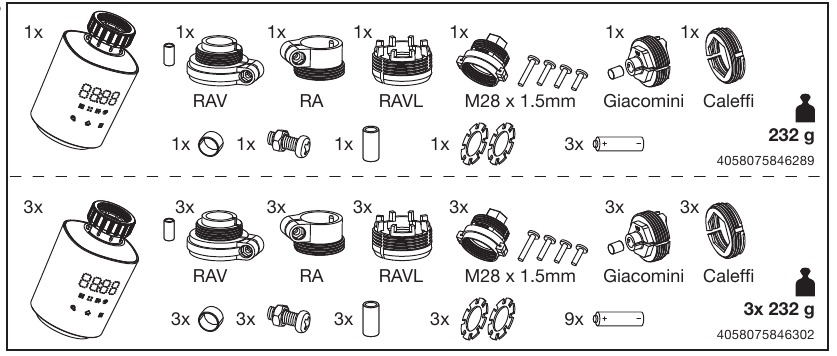

Inhoud van de verpakking

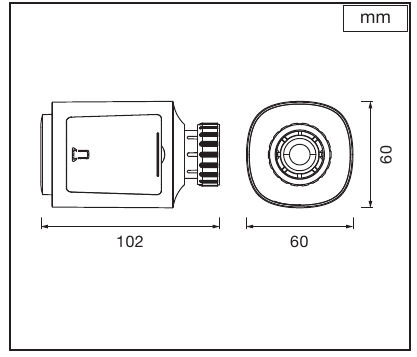

Afmetingen

Overzicht

1. Schroefdraadringadapter
2. Vakantiemodusindicator
3. Open raam-modusindicator
4. Handmatige modusindicator
5. Knop voor normale en eco-temperatuurwijziging
6. Bevestigingsknop
7. Knop voor het wijzigen van de werkmodus (automatisch, handmatig, vakantie)
8. Display
9. Indicator voor normale en eco-temperatuurwijziging

19. Rotatieselectie

Opstarten

Initialisatie

Nadat de batterij is geplaatst, wordt het apparaat enkele seconden geïnitialiseerd. Zodra de letter „AdA" op het scherm verschijnt, is het apparaat klaar om op de klep te worden aangesloten.

Opmerking: voordat u verbinding maakt met de klep, wanneer F4 op het display verschijnt, blijft u op de knop "Confirm" (F) drukken om ervoor te zorgen dat de as terugkeert naar de beginpositie en het display „AdA" weergeeft. Vervolgens kunnen de volgende stappen worden gevolgd om de adapter te selecteren en het apparaat aan de klep te bevestigen.

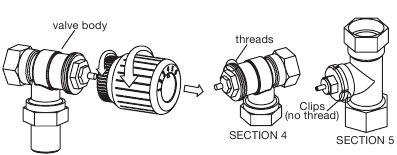

Radiatorklep identificeren

De radiatorkraan is eenvoudig te installeren en kan worden gemonteerd zonder het verwarmingswater af te tappen en zonder het verwarmingssysteem te verstoren. Er is geen speciaal gereedschap nodig en het verwarmingssysteem hoeft niet te worden uitgeschakeld. De ingebouwde verbindingsmoer M30x1,5 mm kan universeel worden gebruikt voor de meest voorkomende klepfabrikanten zonder dat er extra adapters nodig zijn. Voor Danfoss RA/RAV/RAVL-, Giacomini-, Caleffi- en M28x1,5-kleppen zijn de klepverbindingsadapters opgenomen in het accessoirepakket.

SECTIE 4 = Klephuis met schroefdraad
SECTIE 5 = Klephuis met clip (geen schroefdraad)

Verwijder de oude mechanische thermostaatkop van de klep om toegang te krijgen tot het klephuis. Controleer welke klep is geïnstalleerd om de juiste installatievariant te selecteren. Als uw klephuis een schroefdraad heeft, gaat u verder met het hoofdstuk Klephuis met schroefdraad. Als uw klephuis clips zonder schroefdraad heeft, gaat u verder met het hoofdstuk Klephuis met clip (geen schroefdraad) van dit document.

Klephuis met schroefdraad

Controleer de diameter van uw klepschroefdraad.

Er is geen adapter nodig voor een M30x1.5-klep, omdat de schroefverbinding direct past.

Voor M28x1,5 mm-kleppen is een adapter vereist.

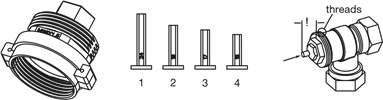

Klephuis met M28x1.5-schroefdraad

De M28-adapter is geschikt voor bijna alle klephuizen met M28 x 1,5 mm aansluitschroefdraad. Om verschillende klephoogtes te compenseren, bevat deze set 4 verschillende verlengpennen. Als de fabrikant van de klep kan worden herkend aan een afdruk of symbool op de klep, selecteer dan de juiste pen volgens de volgende tabel. Als de fabrikant niet kan worden geïdentificeerd, kan ook de sluitmaat van de klep worden bepaald als alternatief. Om dit te doen, drukt u de kleppenpen helemaal naar beneden (de klep is dan volledig gesloten) en meet u de hoogte van de kleppenpen ten opzichte van het oppervlak van de adapter (A). De juiste verlengpen kan vervolgens uit de tweede tabel worden gehaald.

Pin nr.	Pinmaat	Klepsluitmaat (A)	Klepfabrikant	Pin nr.
1	24,0 mm	1,0 - 3,0 mm	SAM, Slovarm
2	18,5 mm	6,5 – 8,5 mm	Comap, Markaryds, TA
3	17,0 mm	8,5 -10 mm	Herz, MMA, Remagg
4	15,0 mm	10,0 – 12,0 mm

Installatie van M28x1.5-adapter:

Plaats de verlengpen van binnenuit in de adapterbevestiging. Dit is slechts in één positie mogelijk, aangezien één zijde van de verlengpen is afgevlakt om te voorkomen dat deze draait.

Draai de oude mechanische thermostaatkop naar de maximale waarde. Dit voorkomt dat de thermostaatkop op de klepspindel drukt en maakt het verwijderen gemakkelijker. Draai de wartelmoer volledig los. Draai hem tegen de klok in. De kop kan nu van de klep worden verwijderd.

Schroef de adapter met de klok mee op de klepschroefdraad. Gebruik geen gereedschap zoals sleutels of tangen, omdat dit de adapter kan beschadigen. Schroef ten slotte de nieuwe thermostaat op de adapter.

Klephuis met clip (geen schroefdraad)

Controleer welke adapter nodig is voor het geïnstalleerde klephuis. De klep kan worden geïdentificeerd aan de hand van de bijbehorende markering op de klep of aan de hand van het uiterlijk. Voor visuele identificatie worden de kleptypes schematisch hieronder weergegeven en worden de bijbehorende adapters geïllustreerd.

RA

Zorg er tijdens de installatie voor dat de pinnen in de adapter (2) overeenkomen met de inkepingen (1) op het klephuis. Zorg ervoor dat de juiste adapter voor de klep correct is vastgeklikt. De kleppen van verschillende fabrikanten kunnen tolerantievariaties vertonen, waardoor de radiatorkraan losser op de klep zit. In dit geval moet de meegeleverde steunring (3) in de flens worden geplaatst voordat de radiatorkraan wordt geïnstalleerd.

RAV

Zorg er tijdens de installatie voor dat de pinnen in de adapter (2) overeenkomen met de inkepingen (1) op het klephuis. Zorg ervoor dat de juiste adapter voor de klep correct is vastgeklikt. De lifterverlenging (3) moet vóór de installatie op de kleppenpen op RAV-kleppen worden gemonteerd.

RAVL

Zorg er tijdens de installatie voor dat de pinnen in de adapter (2) overeenkomen met de inkepingen (1) op het klephuis. Zorg ervoor dat de juiste adapter voor de klep correct is vastgeklikt.

Giacomini

Zorg er tijdens de installatie voor dat de pinnen in de adapter (2) overeenkomen met de inkepingen (1) op het klephuis. Zorg ervoor dat de juiste adapter voor de klep correct is vastgeklikt.

Caleffi

Zorg er tijdens de installatie voor dat de pinnen in de adapter (2) overeenkomen met de inkepingen (1) op het klephuis. Zorg ervoor dat de juiste adapter voor de klep correct is vastgeklikt.

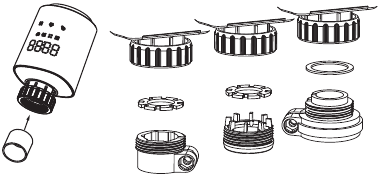

De astoleranties aanpassen

De kleppen van verschillende fabrikanten kunnen tolerantieschommelingen vertonen waardoor de radiatorkraan op de klep zit. In dit geval moet de meegeleverde steunring in de flens worden geplaatst voordat de radiatorkraan wordt gemonteerd. In sommige gevallen, waarin de kleppenpen een andere lengte heeft dan 14 mm of de radiator de klep niet kan sluiten om de temperatuur te verlagen, moet u een afstandsstuk in de basisring plaatsen. Het afstandsstuk wordt geleverd met twee diktes, 0,5 mm/1 mm. (zie foutopsporingscode F4).

De hardware-installatie voltooien

• Nadat "AdA" verschijnt, is de radiator klaar om met de klep te worden bevestigd.
• Draai de schroefdraadring om met de klep te bevestigen.

• Nadat de klep goed is bevestigd, drukt u op de knop "Confirm" (F) om naar de aanpassingsstap te gaan. Uiteindelijk verschijnt de standaards ingestelde temperatuur van 17° in het hoofdmenu. Dan is het apparaat goed geïnstalleerd. Als het scherm "F1/F2/F3/F4" weergeeft, raadpleeg dan het hoofdstuk over probleemoplossing.

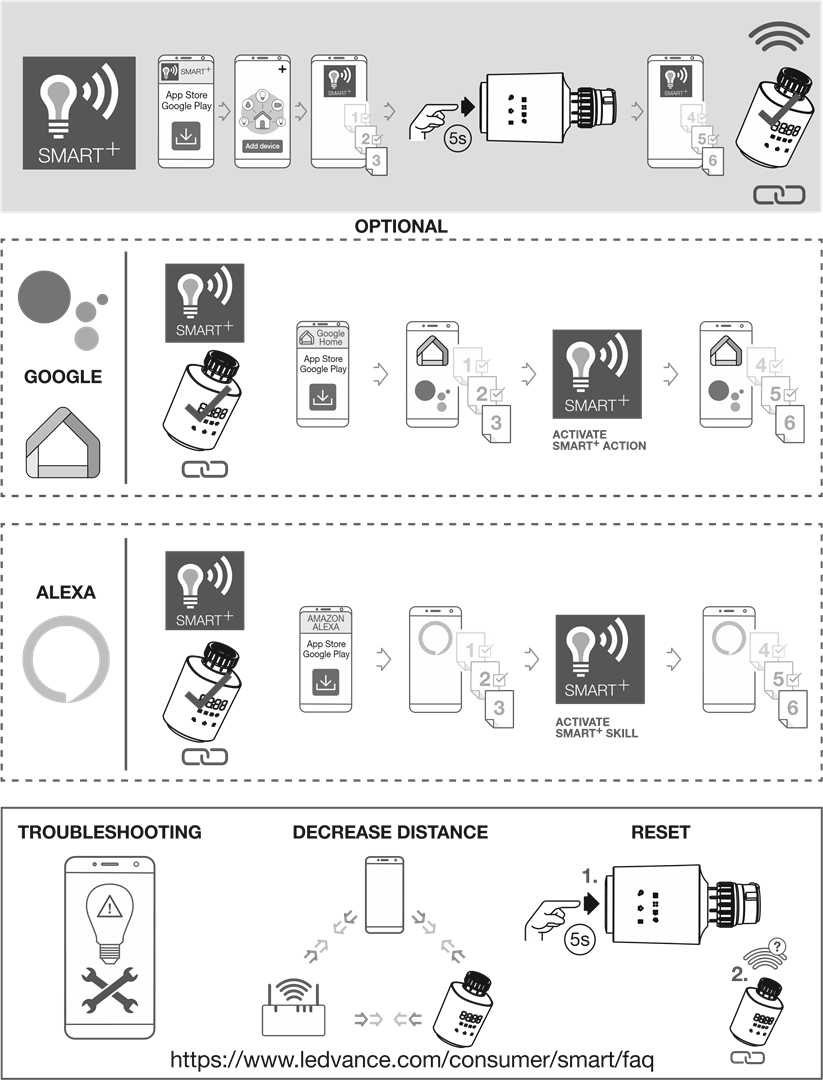

https://www.ledvance.com/consumer/smart/faq

Referenties

• SMART+ FAQ | LEDVANCE

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ledvance SMART+, 4058075846302, 4058075846289 Handleiding
