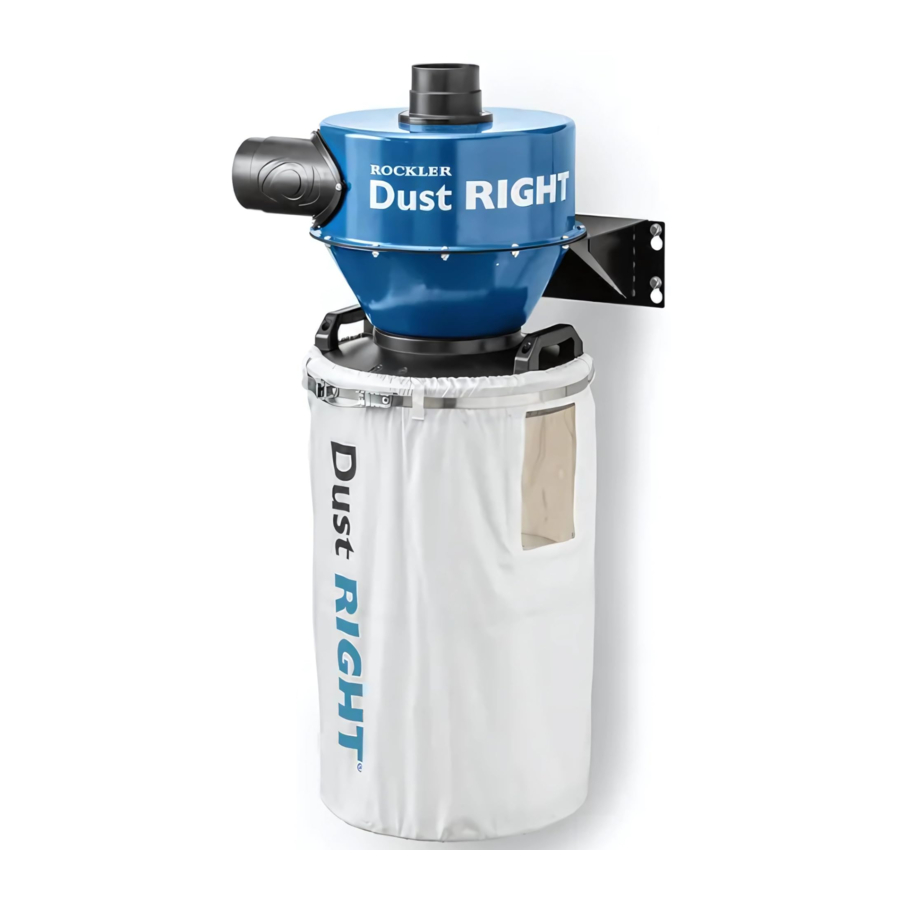

Rockler Dust Right handleiding

Montage

BENODIGD GEREEDSCHAP
Grote zeskantsleutel (meegeleverd, niet afgebeeld)
Kleine zeskantsleutel (meegeleverd, niet afgebeeld)
Sleutel (meegeleverd, niet afgebeeld)

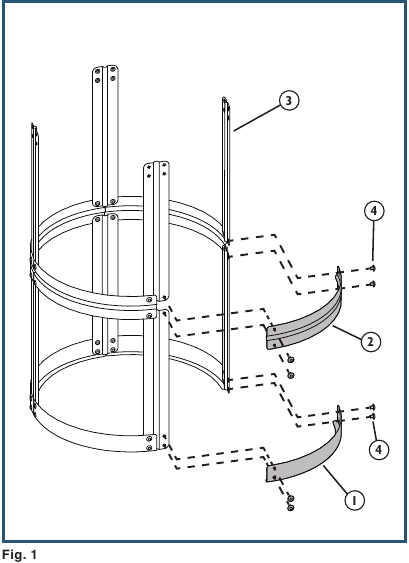

1. Bevestig de gebogen onderste framebalken (1) en de middelste framebalken (2) aan de framestaanders (3) met behulp van alle 32 M5 x 6 mm pan-kopschroeven (4) en de kleinere zeskantsleutel (21). De staanders hebben geïntegreerde lasmoeren voor de schroeven. Let erop dat de staanders zo moeten worden georiënteerd dat de enkele gaten naar het midden van het frame gericht zijn en de verticale ribben naar binnen wijzen. Voor de eenvoudigste montage draait u alle schroeven lichtjes vast totdat het volledige frame is gebouwd; zorg er vervolgens voor dat de onderdelen zich in een rechte hoek ten opzichte van elkaar bevinden en draai de schroeven volledig vast.

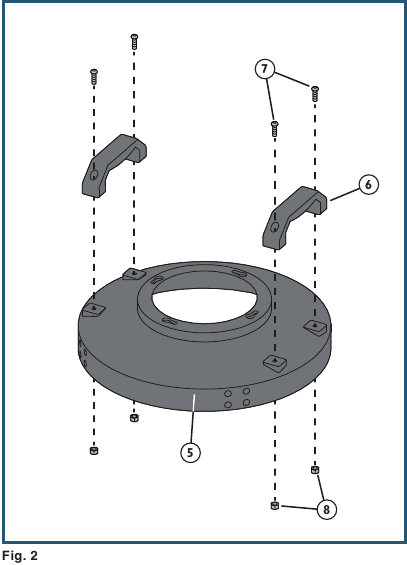

2. Bevestig de twee handgrepen (6) aan de framekap (5) met twee M6 x 20 mm pan-kopschroeven (7) en twee M6-moeren (8) voor elke handgreep. Zorg ervoor dat de M6-moeren in de uitsparingen aan de onderkant van de framekap passen. Gebruik de grotere zeskantsleutel (20) om de bouten vast te draaien.

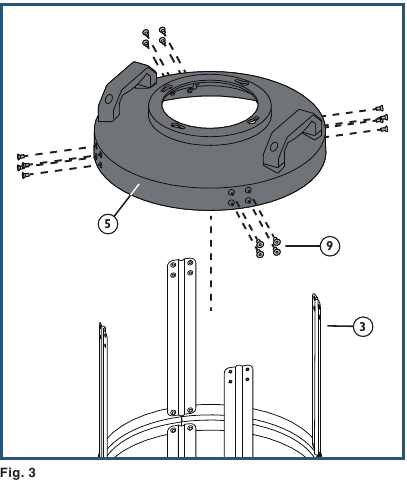

3. Plaats de framekap (5) over de bovenste framestaanders (3) en lijn de montagegaten uit. Zet de framekap vast aan de framestaanders met M5 x 10 mm platkopschroeven (9) met behulp van de kleinere zeskantsleutel (21).

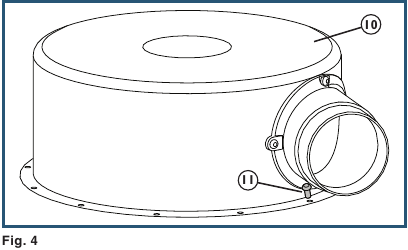

4. Zoek de behuizing (10). Omdat het moeilijk kan zijn om de M6 x 14 mm pan-kopschroef (11) in het gat direct onder de inlaat te plaatsen wanneer de behuizing aan de externe conus (13) is bevestigd, raden we aan om deze nu in het gat te plaatsen door hem iets te kantelen om de inlaat vrij te maken. Afb. 4. Als alternatief kan de M6 x 14 mm pan-kopschroef (11) van onderen worden geïnstalleerd, met een M6-moer (8) aan de bovenkant, nadat de behuizing en de externe conus zijn bevestigd.


LET OP
Voordat u aan de volgende stap begint, is het belangrijk om te beslissen welke kant de inlaat op de behuizing (10) in uw toepassing moet wijzen. Als u bijvoorbeeld wilt dat de inlaat naar rechts wijst (tegenovergesteld aan wat in afb. 5 wordt getoond), moet u de behuizing in die richting draaien voordat u deze aan de externe conus (13) en de wandbeugel (13) bevestigt. Door de plaatsing van de montagegaten kunt u de behuizing in stappen van 30° draaien.

Om het monteren en demonteren van het frame en de framekap (5) gemakkelijker te maken bij het legen van de zak (17), moet u ervoor zorgen dat de externe conus (13) zo is geplaatst dat twee van de pennen aan de onderkant in een hoek van 90° ten opzichte van de wandbeugel staan. Hierdoor worden de handgrepen (6) op de bovenste kap geplaatst voor de gemakkelijkste toegang.

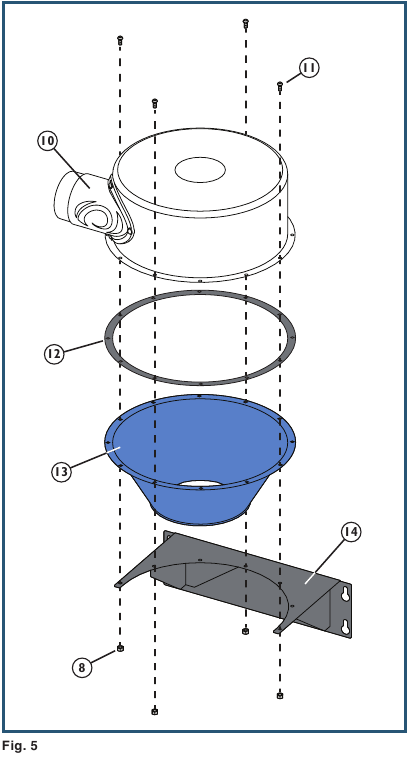

5. Plaats de ringpakking (12) tussen de behuizing (10) en de externe conus (13) en lijn de montagegaten van alle drie uit. Zorg ervoor dat de behuizing zo is geplaatst dat de inlaat zich bevindt waar u hem wilt hebben. Als u in stap 4 een M6 x 14 mm pan-kopschroef (11) in het gat direct onder de inlaat van de behuizing (10) hebt geïnstalleerd, plaatst u deze in de gaten in de ringpakking en de externe conus. Dit kan helpen bij het uitlijnen van de drie onderdelen.
6. Houd de behuizing (10), de ringpakking (12) en de externe conus (13) uitgelijnd en plaats de wandbeugel (14) onder de externe conus. Steek vanaf de bovenkant van de behuizing vier M6 x 14 mm pan-kopschroeven (11) in de montagegaten op 0°, 90°, 180° en 270° en draai van onderaf vier M6-moeren (8) erop. Gebruik de grotere zeskantsleutel en de sleutel om de schroeven en moeren vast te draaien. Afb. 5.
7. Installeer de resterende M6 x 14 mm pan-kopschroeven (11) in de open gaten in de montage en draai de M6-moeren (8) van onderaf vast.

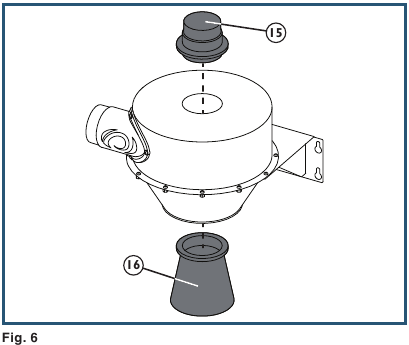

8. Plaats de kegel separator (16) in de opening van de externe conus (13) en omhoog naar de opening in de behuizing (10). Steek vanaf de bovenkant de afvoer separator (15) in de opening in de behuizing en draai deze vervolgens in de kegel separator totdat de onderdelen goed vastzitten.

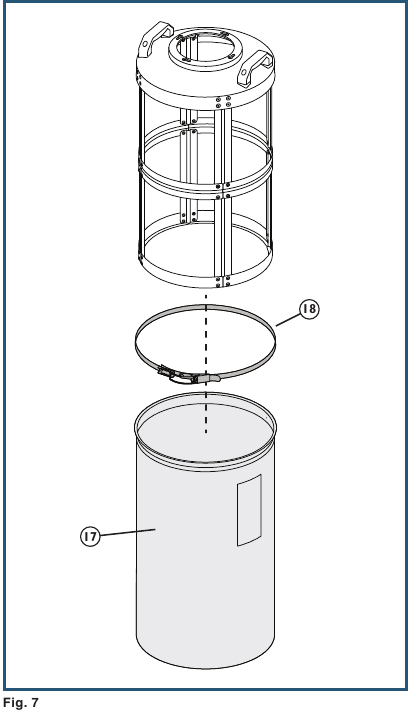

9. Vouw de zak (17) uit. Voordat u hem over het frame plaatst, moet u ervoor zorgen dat het doorzichtige venster tussen de framestaanders (3) terechtkomt, zodat u het vulniveau kunt controleren. Schuif de zak voorzichtig over het frame; hij zit strak, dus neem de tijd. De zak zit er volledig op wanneer de elastische bovenkant de framekap (5) iets overlapt. Zet de zak op zijn plaats met de klem (18) en plaats de vergrendeling in de middelste set tanden.

10. Verbind de framekap (5) met het bevestigde frame en de zak (17) met de hoofdassemblage door de sleutelgatsleuven in de framekap op de pennen aan de onderkant van de externe conus (13) te plaatsen en de framekap met het bevestigde frame en de zak met de klok mee te draaien om de onderdelen aan elkaar te bevestigen. Afb. 7.

Een montageplaats kiezen

DEZE WAARSCHUWINGEN HEBBEN BETREKKING OP ALLE OVERIGE STAPPEN:

• De stofafscheider moet worden vastgezet met behulp van alle vier meegeleverde houtdraadbouten van 5/16" x 3" die in structureel gezonde houten muurstijlen of in houten latten van 2 x 4 zijn geschroefd die stevig aan houten muurstijlen zijn bevestigd. Alle latten die muurstijlen overspannen, moeten lang genoeg zijn zodat beide uiteinden van de latten aan de stijlen kunnen worden vastgeschroefd.
• Gebruik GEEN muurpluggen of gipsplaatpluggen om de stofopvang te monteren.

LET OP
De bovenste set houtdraadbouten moet zich op minstens 38" van de vloer bevinden om de benodigde ruimte te bieden bij het verwijderen en legen van de zak. Veel mensen vinden echter dat de meest comfortabele montagehoogte de handgrepen van de framekap op borsthoogte plaatst.
De montagegaten op de 4" wandmontage cycloonstofafscheider bevinden zich horizontaal 16" van elkaar, overeenkomend met de gebruikelijke afstand voor muurstijlen. Als uw gewenste montageplaats op een open muurstijlmuur niet overeenkomt met stijlen die 16" van elkaar zijn geplaatst – of als u op een afgewerkte muur monteert – MOET u eerst een horizontale houten lat van 2 x 6 aan de houten muurstijlen vastschroeven en vervolgens de stofopvang aan de lat bevestigen. De lat moet lang genoeg zijn zodat beide uiteinden aan een houten muurstijl kunnen worden vastgeschroefd.

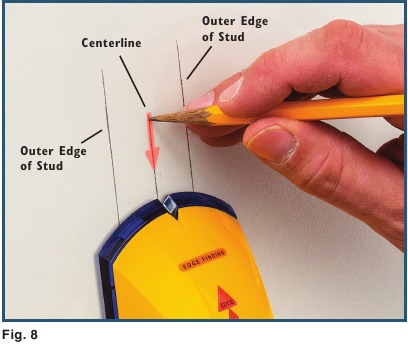

Gebruik een stijlzoeker om houten muurstijlen in een afgewerkte muur te lokaliseren en te markeren. Terwijl u de stijlen in uw gewenste montagegebied lokaliseert, moet u ervoor zorgen dat u beide randen en de hartlijn van elke stijl markeert. Afb. 8. Houd er rekening mee dat de stijl afstand kan variëren. Neem de tijd om de stijlen te identificeren en te markeren om er zeker van te zijn dat u zeker bent van hun locaties. Als u twijfelt of u de stijlen correct hebt gelokaliseerd, zoek dan professionele installatiehulp.

Monteren op open stijlen met een tussenruimte van 16" in het midden

1. Bepaal de montageplaats. Gebruik een waterpas om een horizontale lijn op beide stijlen te markeren op de gewenste hoogte voor de bovenste set montagegaten van de stofafscheider.
2. Meet 3" naar beneden en gebruik de waterpas om een horizontale lijn op beide stijlen te maken; dit helpt u bij het plaatsen van de locaties van de voorboorgaten voor de onderste set montagegaten van de unit.

3. Gebruik een waterpas of andere liniaal om verticale markeringen over de horizontale markeringen in het midden van elke stijl te maken. Meet om te controleren of de kruispunten van deze markeringen 16" uit elkaar liggen. Afb. 9.
4. Boor voorboorgaten met een diameter van 3/16" en een diepte van 2½" op de vier kruismarkeringen. Afb. 9.
5. Gebruik een 1/2" sleutel om een houtdraadbout van 5/16" x 3" op elke locatie in te draaien en stop wanneer de koppen van de houtdraadbouten ongeveer 1" van het oppervlak uitsteken.

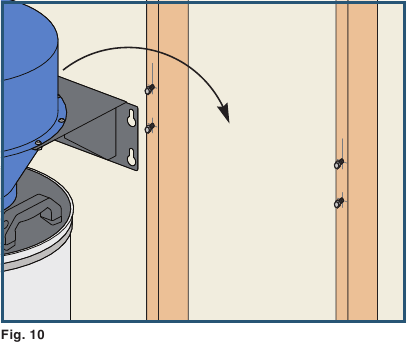

6. Roep indien nodig hulp in en til de stofafscheider op de vier houtdraadbouten van 5/16" x 3" en plaats de sleutelgatopeningen in de montagebeugel (13) over de koppen van de houtdraadbouten. Draai de houtdraadbouten volledig vast.

7. Sluit een 4" stofslang van uw stofafscheider aan op de afvoer separator (15) en gebruik slangklemmen om hem vast te zetten. Sluit een 4" stofslang van uw gereedschap aan op de inlaat op de behuizing (10).

Montage met een regel

1. Bepaal de montagelocatie. Als u op een afgewerkte muur monteert, had u de randen en centerlijnen van de stijlen op de gewenste locatie moeten markeren in Een montagelocatie kiezen. Als u dit niet hebt gedaan, bekijk dan de sectie en markeer nu alle locaties van de stijlen; zorg ervoor dat u ten minste één stijl buiten de beoogde voetafdruk van de stofafscheider aan elke kant identificeert, zodat beide uiteinden van de regels aan een stijl worden bevestigd.
2. Meet de afstand tussen de buitenranden van de twee buitenste stijlen die zich in stap 1 bevinden en snij een 2 x 6 regel op die lengte.
3. Breng de locaties van de stijlen (inclusief centerlijnen) van de muur over op de regel om de locatie te bepalen van alle voorboorgaten en verzinkingen die nodig zijn om 5/16" x 4" houtdraadbouten en ringen (niet inbegrepen) te accepteren. Houtdraadbouten moeten worden geïnstalleerd bij elke stijl die de regel kruist en aan beide uiteinden van de regel.
4. Boor in het midden van elke stijl op de regels met een 1" Forstner boor verzinkingen van voldoende diepte om een ring en de kop van de houtdraadbout te herbergen.
5. Boor een 5/16" doorlopend gat gecentreerd in elke verzinking.

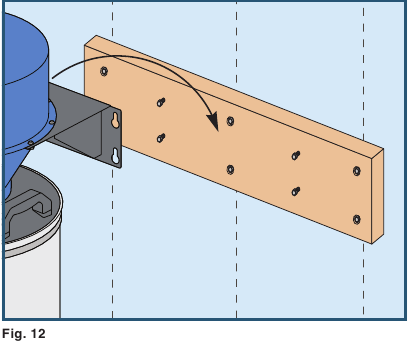

6. Houd de regel tegen de muur op de gewenste montagelocatie en lijn de voorboorgaten uit met de centerlijnen van de stijlen. Controleer of deze waterpas is; gebruik vervolgens de voorboorgaten in de regel om de boorlocaties te markeren. Zorg ervoor dat de markeringen gecentreerd zijn op de stijlen.
7. Boor gaten met een diameter van 3/16" door de gipsplaat (indien van toepassing) en in de stijlen op de plekken die u zojuist hebt gemarkeerd.
8. Gebruik 5/16" x 4" houtdraadbouten en ringen (niet inbegrepen) om de regel stevig aan de stijlen te bevestigen.
9. Markeer op de regel een waterpas horizontale lijn en meet vervolgens 3" naar beneden en markeer een tweede waterpas horizontale lijn.

10. Maak verticale markeringen 16" uit elkaar op de bovenste lijn en gebruik een waterpas om de verticale markeringen naar de onderste lijn over te brengen. Afb. 11.
11. Boor voorboorgaten met een diameter van 3/16" op deze locaties.
12. Draai met een 1/2" sleutel op elke locatie een 5/16" x 3" houtdraadbout met ringkop in, waarbij u de koppen van de schroeven ongeveer 1" van het oppervlak laat uitsteken.
13. Roep indien nodig hulp in en til de stofafscheider op de vier 5/16" x 3" houtdraadbouten, waarbij u de sleutelgatopeningen in de montagebeugel (13) over de koppen van de houtdraadbouten laat passen. Draai de houtdraadbouten volledig vast.

14. Sluit een 4" stofslang van uw stofafscheider aan op de afscheideruitlaat (15) en gebruik slangklemmen om deze vast te zetten. Sluit een 4" stofslang van uw gereedschap aan op de inlaat op de behuizing (10).

De zak legen

Wanneer u door het doorzichtige venster kunt zien dat de zak (17) vol raakt, pakt u de handgrepen (6) op de framekap (5) vast en draait u de framekap tegen de klok in om de framekap los te maken van de externe kegel (12).

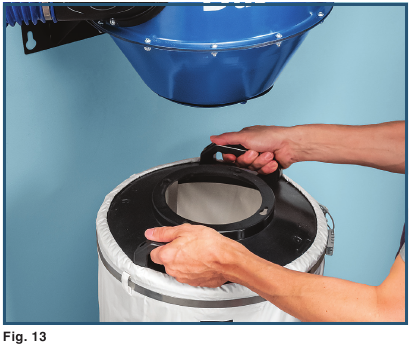

Kantel de zakmontage ondersteboven om de zak (17) te legen via het gat in de framekap (5). Installeer vervolgens de zakmontage opnieuw op de onderkant van de externe kegel (12).
