PRODUCTOMSCHRIJVING EN BEOOGD GEBRUIK

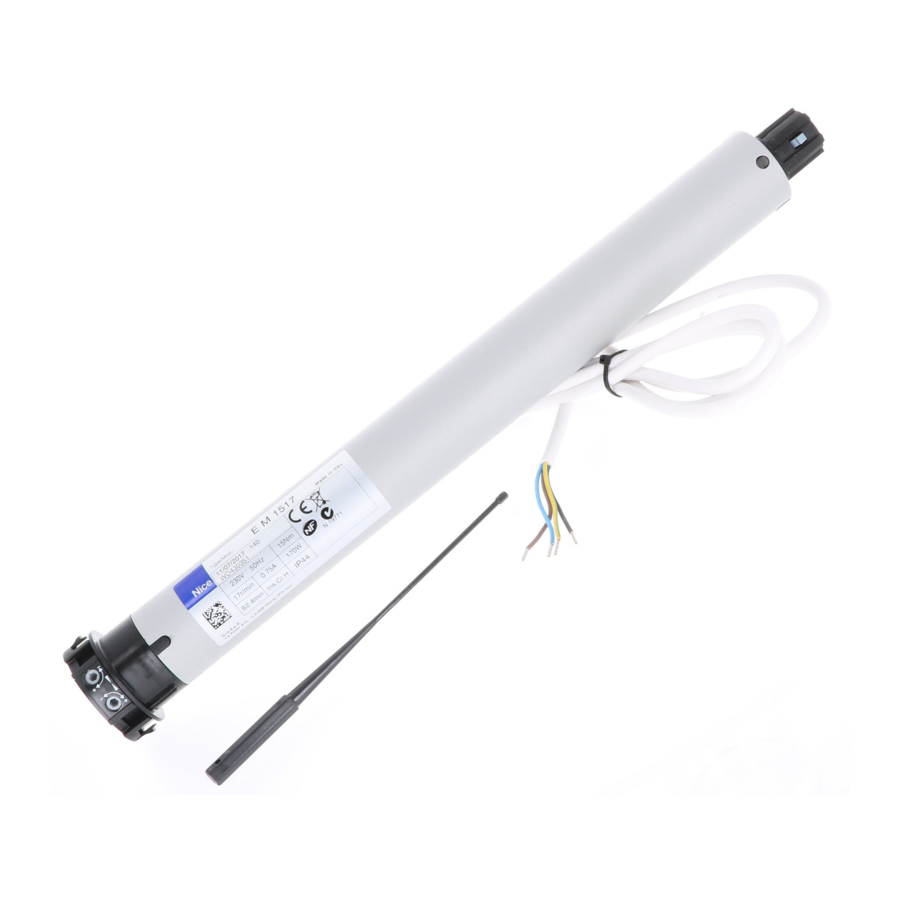

Dit product is een buismotor die is ontworpen voor de automatisering van een rolluik, zonnescherm of zonnefolie. Elk ander gebruik is ten strengste verboden! De fabrikant wijst alle aansprakelijkheid af voor schade die voortvloeit uit oneigenlijk gebruik van het product en anders dan zoals gespecificeerd in deze handleiding.
Het product heeft de volgende kenmerken:

• aangedreven via het elektriciteitsnet (raadpleeg de gegevens op het typeplaatje van de motor);
• ontworpen om het rolluik omhoog en omlaag te bewegen door middel van aan de muur gemonteerde drukknoppen (niet meegeleverd in de verpakking); het model E MH/E LH is ook uitgerust met een mechanisme voor handmatige noodbediening, voor gebruik in geval van een stroomstoring;
• is uitgerust met een elektromechanisch systeem dat automatisch de stroomtoevoer uitschakelt wanneer het rolluik de ingestelde eindposities bereikt (afb. 4): positie "0" (rolluik volledig ingetrokken) en positie "1" (rolluik volledig uitgeschoven);

• installatie in de oprolbuis; het deel van de motor dat uit de rol steekt (elektronische kop) wordt met geschikte steunbeugels (niet meegeleverd in de verpakking) aan het plafond of de muur bevestigd;
• het is ontworpen voor residentieel gebruik, d.w.z. discontinu. Het garandeert een continue bedrijfstijd van maximaal 4 minuten;
• het is uitgerust met een thermische beveiliging die in het geval van oververhitting als gevolg van het gebruik van de automatisering buiten de ingestelde limieten, automatisch de stroomtoevoer uitschakelt en de werking pas hervat wanneer de temperatuur weer binnen het normale bereik ligt.
• tijdens de installatie- en afstelwerkzaamheden kan de motor worden bediend door de "TTU" unit (afb. 6) totdat de uiteindelijke elektrische aansluitingen zijn gemaakt.


PRODUCTINSTALLATIE

Voorlopige controles – Toepassingslimieten

Voordat u verdergaat met de installatie, moet u het volgende controleren.

• Er zijn verschillende versies van dit product beschikbaar, elk ontworpen om een specifiek motorkoppel te beheren. Elk is ontworpen om rolluiken/zonneschermen/schermen met specifieke afmetingen en gewicht te automatiseren. Raadpleeg daarom, voordat u verdergaat met de installatie, de "Gids voor selectie" in de Nice productcatalogus (www.niceforyou.com) om te controleren of de kenmerken van deze motor (motorkoppel, rotatiesnelheid en bedrijfstijd) geschikt zijn voor het automatiseren van uw rolluik/zonnescherm/scherm.

  Installeer nooit een motor met een groter motorkoppel dan nodig is om uw rolluik/zonnescherm/scherm te bewegen.
• Controleer de diameter van de oprolbuis. Deze moet worden gekozen op basis van het motorkoppel, als volgt:
  • voor motoren met maat "S" (Ø = 35 mm), moet de minimale binnendiameter van de oprolbuis 40 mm zijn;
  • voor motoren met maat "M" (Ø = 45 mm) en een koppel tot 35 Nm (inbegrepen), moet de minimale binnendiameter van de oprolbuis 52 mm zijn;
  • voor motoren met maat "M" (Ø = 45 mm) en een koppel tot 35 Nm, moet de minimale binnendiameter van de oprolbuis 60 mm zijn;
  • voor motoren met maat "L" (Ø = 58 mm), moet de minimale binnendiameter van de oprolbuis 70 mm zijn.

Montage en installatie van de buismotor

• Lees voordat u begint zorgvuldig de waarschuwingen in de sectie "VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN".
• Onjuiste installatie kan ernstig lichamelijk letsel veroorzaken.

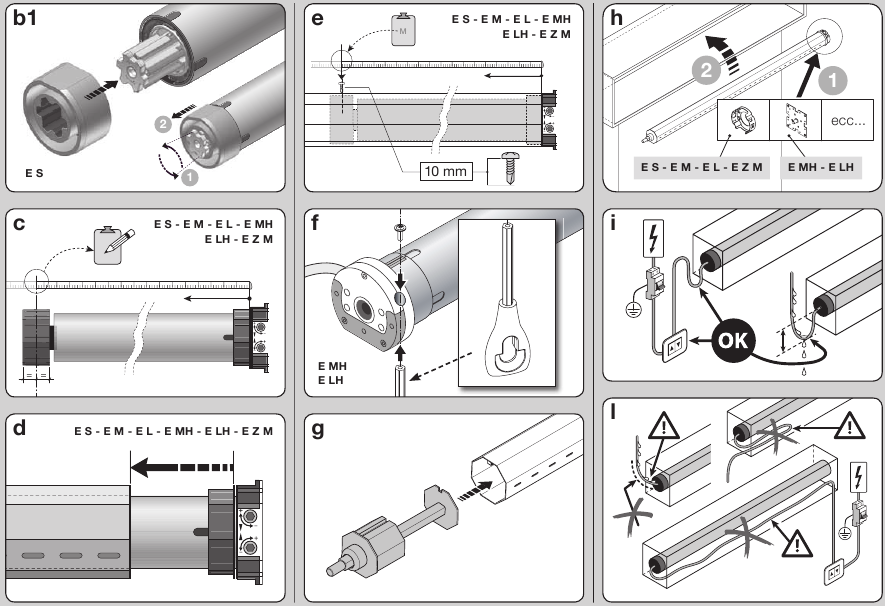

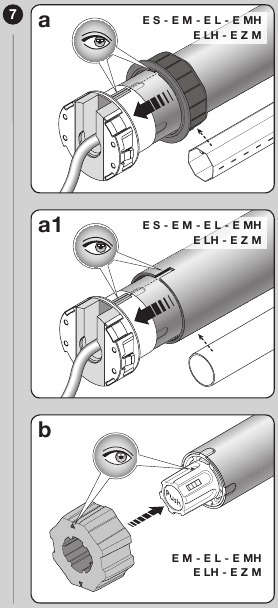

Raadpleeg afb. 7 om de motor te monteren en te installeren. Raadpleeg bovendien de Nice productcatalogus of ga naar www.niceforyou.com om de kroon van de eindschakelaar (afb. 7-a/7-a1), het sleepwiel (afb. 7-b/7-b1) en de motorbevestigingsbeugel (afb. 7-h) te kiezen.

• Voor model E MH/E LH: de handgreep van het handbedieningsmechanisme mag niet hoger dan 1,8 m worden geplaatst.

ELEKTRISCHE AANSLUITINGEN

Installatie van veiligheidsvoorzieningen in het elektriciteitsnet

In overeenstemming met de elektrische installatievoorschriften moet in het netwerk dat de motor voedt, een kortsluitbeveiliging en een scheidingsinrichting van het elektriciteitsnet worden voorzien.
Let op! – De scheidingsinrichting moet de volledige scheiding van de stroomtoevoer mogelijk maken, in de omstandigheden die zijn vastgesteld door de overspanningscategorie III.
De scheidingsinrichting moet in het zicht van de automatisering worden geplaatst en, als deze niet zichtbaar is, moet een systeem worden voorzien dat elke accidentele of ongeoorloofde heraansluiting van de stroomtoevoer blokkeert, om elk gevaar te voorkomen.
Opmerking – De twee apparaten zijn niet in de verpakking aanwezig.

Installatie van het aan de muur gemonteerde drukknopbedieningspaneel

Aanbevelingen:

• Plaats het drukknopbedieningspaneel in het zicht van het wikkelapparaat, maar uit de buurt van de bewegende delen ervan.
• Plaats het drukknopbedieningspaneel aan de zijkant van het wikkelapparaat, waar de elektrische kabel van de buismotor en de elektriciteitsnetvoedingskabel zich bevinden.
• Plaats de knoppen op een hoogte van meer dan 1,5 m boven de vloer.

De motor aansluiten op een drukknopbedieningspaneel en het elektriciteitsnet

Let op!

• Onjuiste aansluiting kan storingen of gevaarlijke situaties veroorzaken, respecteer daarom nauwgezet de instructies die in deze paragraaf worden gegeven. Raadpleeg bij twijfel de relevante technische specificaties die ook beschikbaar zijn op de website www.niceforyou.com.
• De voedingskabel van het apparaat mag niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden gesloopt.

In elektrische termen moet de motor permanent worden gevoed via een permanente aansluiting op het elektriciteitsnet (raadpleeg de gegevens op het typeplaatje van de motor). Raadpleeg afb. 5 om de motor aan te sluiten op een drukknopbedieningspaneel en het elektriciteitsnet. De draden van de aansluitkabel zijn als volgt aangesloten:

De omhoog- en omlaagbewegingen koppelen aan de respectievelijke drukknoppen

Na het voltooien van de aansluitingen, schakelt u de motor in en controleert u of de omhoog- en omlaagbewegingen correct zijn gekoppeld aan de bijbehorende bedieningsdrukknoppen. Als dit niet het geval is, verwisselt u de aansluiting tussen de Brown en Black draden.

AFSTELLING VAN DE EINDSTOP

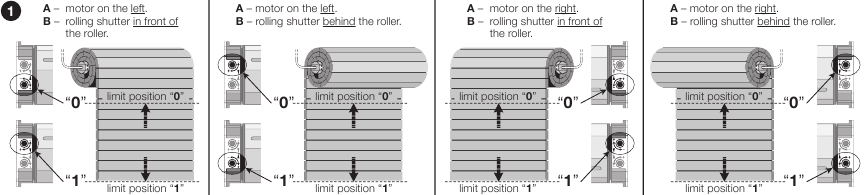

Eindposities bij openen en sluiten

Tijdens de op- en neerwaartse bewegingen stopt de motor het rolluik automatisch wanneer deze de eindschakelaarposities bereikt (afb. 4): positie "0" (rolluik volledig ingetrokken) en positie "1" (rolluik volledig uitgeschoven). De fabrieksinstellingen van deze posities zijn zeer benaderend en volg daarom de onderstaande procedure om ze aan te passen aan de specifieke afmetingen van het betreffende rolluik.

Eerst eindpositie "0" en vervolgens eindpositie "1" afstellen

1. Verplaats het rolluik naar positie "1".
   > Lijn de stelschroeven uit met de respectievelijke eindposities:
2. Ga voor het rolluik staan en let op het volgende:
   1. Ga voor het rolluik staan en kijk aan welke kant de kop van de motor uitsteekt: aan de rechterkant of linkerkant van de rol?
   2. Ga voor het rolluik staan en kijk waar het uitgerolde deel van het rolluik zich bevindt: voor of achter de rol?
3. Identificeer vervolgens in Fig. 1 het diagram dat overeenkomt met de situaties "A" en "B" die zijn waargenomen in punt 02. Erg belangrijk – Het geïdentificeerde diagram wijst een specifieke eindpositie toe die op elke stelschroef moet worden ingesteld.
   > Eindpositie "0" instellen:
4. Activeer het rolluik zodat het naar positie "0" beweegt en wacht tot de motor stopt bij activering van de eindschakelaar die is ingesteld met de fabrieksinstellingen.

   Als het rolluik verder beweegt dan het punt waarop eindschakelaar "0" moet worden bevestigd, stop dan de beweging en activeer vervolgens het rolluik om het terug te brengen naar de beginpositie; draai vervolgens de stelschroef van eindpositie "0" enkele slagen in de richting van het "–" teken en herhaal de procedure vanaf punt 04.
5. Draai geleidelijk aan de stelschroef van eindpositie "0" in de richting van het "+" teken, naar de vereiste stoppositie "0".
   Opmerking – bij elke draai aan de schroef beweegt de motor om te stoppen in de nieuwe positie.
   > Eindpositie "1" instellen:
6. Draai de stelschroef van eindpositie "1" enkele slagen in de richting van het "–" teken.
7. Activeer het rolluik zodat het naar positie "1" beweegt en wacht tot de motor stopt bij activering van de eindschakelaar die is ingesteld met de fabrieksinstellingen.

   Als het rolluik verder beweegt dan het punt waarop eindschakelaar "1" moet worden bevestigd, stop dan de beweging en activeer vervolgens het rolluik om het terug te brengen naar de beginpositie; draai vervolgens de stelschroef van eindpositie "1" enkele slagen in de richting van het "–" teken en herhaal de procedure vanaf punt 07.
8. Draai geleidelijk aan de stelschroef van eindpositie "1" in de richting van het "+" teken, naar de vereiste stoppositie "1".
   Opmerking – bij elke draai aan de schroef beweegt de motor om te stoppen in de nieuwe positie.

Handmatige noodbediening (alleen voor model E MH/E LH)
Het model E MH/E LH is uitgerust met een mechanisme dat in de motorkop is gemonteerd (afb. 7-f) waarmee de gebruiker een handmatige noodbediening kan uitvoeren door de stang in de ene of de andere richting te draaien. Om vroegtijdige slijtage van het mechanisme te voorkomen, mag het uitsluitend in noodgevallen worden gebruikt, zoals bij een stroomstoring.

Tijdens deze noodbediening mag het rolluik de bewegingslimieten "0" en "1" die tijdens de productinstallatie zijn ingesteld NIET overschrijden.

Gids voor probleemoplossing

Wat te doen als...

De motor niet beweegt, zelfs niet als de stijg- of daalfase wordt aangedreven:

1. controleer of een thermische beveiliging is geactiveerd: wacht in dit geval tot de motor is afgekoeld;
2. controleer of de netspanning is ingeschakeld en overeenkomt met de waarden op het typeplaatje van de motor.
3. controleer of de twee eindschakelaars, als gevolg van onjuiste instellingen, tegelijkertijd worden ingeschakeld; draai in dit geval de twee stelschroeven enkele slagen in de richting van het "+" teken.
   Als de motor na deze controles nog steeds niet beweegt, neem dan contact op met een gespecialiseerde technicus of de Nice Assistance Service.

Technische specificaties

• Voedingsspanning en -frequentie; stroom en vermogen; koppel en snelheid: Raadpleeg de gegevens op het typeplaatje van de motor.
• Motordiameter: maat "S" (Ø 35 mm); maat "M" (Ø 45 mm); maat "L" (Ø 58 mm).
• Continue bedrijfstijd: 4 minuten (maximaal).
• Beschermingsgraad: IP 44 (buismotor).
• Minimale bedrijfstemperatuur: -20°C.
• Lengte aansluitkabel: 2,5 m.

Opmerkingen:

• Alle technische specificaties in dit gedeelte verwijzen naar een omgevingstemperatuur van 20°C (± 5°C).
• Nice behoudt zich het recht voor om op elk moment wijzigingen aan het product aan te brengen wanneer dit nodig wordt geacht, met behoud van hetzelfde beoogde gebruik en dezelfde functionaliteit.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Veiligheidswaarschuwingen

Let op! – Belangrijke veiligheidsinstructies: bewaar deze instructies.
Let op! – Het is belangrijk om deze instructies op te volgen om de veiligheid te waarborgen. Lees daarom deze handleiding zorgvuldig door voordat u begint met de werkzaamheden.

Waarschuwingen voor de installatie

• Alle werkzaamheden met betrekking tot de installatie, aansluiting, programmering en het onderhoud van het product moeten uitsluitend worden uitgevoerd door een gekwalificeerde en bekwame technicus, met inachtneming van de wetten, normen en lokale voorschriften en de instructies in deze handleiding.
• Controleer vóór de installatie of dit specifieke product geschikt is voor de automatisering van uw rolluik (zie hoofdstuk "PRODUCTINSTALLATIE").
• Alle werkzaamheden met betrekking tot de installatie en het onderhoud van het product moeten worden uitgevoerd met de automatisering losgekoppeld van het elektriciteitsnet. Breng uit voorzorg een kennisgeving aan met de tekst "WAARSCHUWING: ONDERHOUD BEZIG" op het loskoppelapparaat.
• Verwijder vóór aanvang van de installatieprocedures alle elektrische kabels die niet bij de werkzaamheden betrokken zijn en deactiveer alle mechanismen die niet nodig zijn voor de motoraangedreven werking van het rolluik.
• Als het product op een hoogte van minder dan 2,5 m boven de vloer of een ander steunoppervlak wordt geïnstalleerd, moeten de bewegende delen worden beschermd met een geschikte afdekking, om onbedoelde toegang te voorkomen. Raadpleeg voor bescherming de handleiding van het rolluik en zorg ervoor dat toekomstige toegang voor onderhoudsdoeleinden gegarandeerd is.
• Bij zonneschermen moet een minimale horizontale afstand van 40 cm worden gegarandeerd tussen het volledig geopende scherm en een vast object dat zich ervoor bevindt.

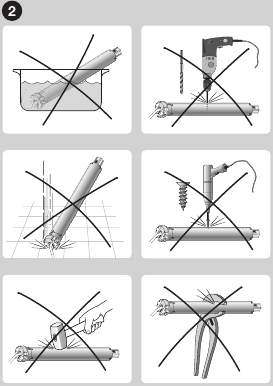

• Behandel het product tijdens de installatie met zorg en vermijd het risico op beknelling, stoten, vallen of contact met vloeistoffen. Steek geen scherpe voorwerpen in de motor, boor of schroef niet in de buitenkant van de motor en plaats het product niet in de buurt van warmtebronnen of open vuur (fig. 2). Dit kan het product beschadigen en storingen, brand of gevaarlijke situaties veroorzaken. Als dit gebeurt, stop de installatie onmiddellijk en neem contact op met de technische ondersteuning van Nice.

• Demonteer het product niet verder dan de handelingen die in deze handleiding worden beschreven.
• Breng nooit andere wijzigingen aan aan enig onderdeel van het product dan die welke in deze handleiding worden gespecificeerd. Andere handelingen dan gespecificeerd kunnen alleen storingen veroorzaken. De fabrikant wijst alle aansprakelijkheid af voor schade veroorzaakt door zelfgemaakte wijzigingen aan het product.
• De voedingskabel voor de motor is gemaakt van PVC en is geschikt voor gebruik in binnenomgevingen. Voor gebruik in andere omgevingen beschermt u de gehele lengte van de kabel door deze in een speciale mantel te plaatsen ter bescherming van elektrische kabels.
• De voedingskabel van het apparaat mag niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden afgedankt.
• Gebruik geen meerdere bedieningsapparaten voor één buismotor of één bedieningsapparaat voor meerdere buismotoren (fig. 3). Gebruik indien nodig de speciale Nice-accessoire "TTE".
• Houd tijdens het instellen van het systeem alle personen uit de buurt van het rolluik wanneer het beweegt.

• Gebruik voor het bedienen van het product uitsluitend drukknopen van het type vasthouden-om-te-bedienen, d.w.z. die tijdens de hele manoeuvre ingedrukt moeten blijven.

Waarschuwingen voor de bediening

• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of die niet over de nodige ervaring of vaardigheid beschikken. Laat kinderen niet met vaste bedieningsapparaten spelen.
• Wees voorzichtig in de buurt van het rolluik/de zonwering/het scherm tijdens het bewegen en houd een veilige afstand aan tot de manoeuvre is voltooid.
• Voor model E MH/E LH – Wees bij het uitvoeren van de handmatige bediening extra voorzichtig als het rolluik omhoog wordt gebracht, omdat het snel kan vallen in het geval van zwakke of gebroken veren.
• Activeer bij het reinigen van ramen in de buurt van de automatisering geen bedieningsapparaten en koppel de stroomtoevoer los als deze automatisch zijn.
• Controleer de automatisering regelmatig op onbalans, tekenen van slijtage of schade aan kabels of veren (indien aanwezig). Gebruik de automatisering niet als aanpassingen of reparaties nodig zijn. Neem in dit geval altijd contact op met een gespecialiseerde technicus om het probleem op te lossen.
