Linn AXIS Handleiding
INSTALLATIE
Verwijder de transportbout uit de basis en bewaar deze op een veilige plaats.
Doe alle meegeleverde olie in de lagerbehuizing. Plaats de binnenste draaischijf voorzichtig in de lagerbehuizing en ondersteun deze terwijl deze naar beneden zakt om schade aan de lageroppervlakken te voorkomen.
Plaats de riem rond de binnenste draaischijf en de motorpoelie. Plaats de buitenste draaischijf met mat op de binnenste draaischijf.

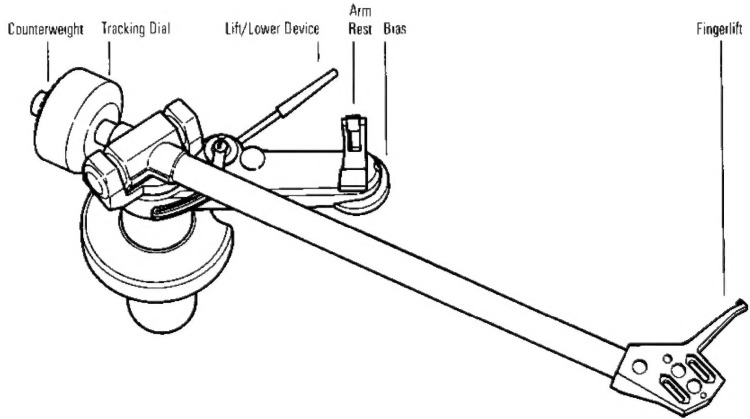

Als uw deck is uitgerust met een Linn Akito-toonarm, stelt u het volg gewicht als volgt in:
Zorg ervoor dat de arm in de steun is geklikt, de bias is uitgeschakeld en het hef-/daalapparaat is neergelaten. Met de volg draaiknop naar achteren gericht, schroeft u het contragewicht met de klok mee (als u naar de draaiknop kijkt) op de arm en duwt u voorzichtig om de schroefdraad in te schakelen. Verwijder de stylus beschermer. Houd de vingerlift vast, maak de arm los en verplaats deze tussen de steun en de draaischijf.
Draai het contragewicht naar de positie die de arm in evenwicht brengt, d.w.z. waar de stylus zweeft op ongeveer recordhoogte. Klik de arm terug in de steun. Draai aan de volg draaiknop terwijl u het contragewicht vasthoudt totdat '0' is uitgelijnd met de lijn bovenop de arm.
Controleer of de arm nog steeds in evenwicht is. Als dit niet het geval is, hebt u het contragewicht
verplaatst bij het instellen van de volg draaiknop, dus breng de arm opnieuw in evenwicht en zet de volg draaiknop terug op '0'.
Draai het contragewicht met de klok mee (als u naar de draaiknop kijkt) naar de gewenste volg kracht. Stel de bias in op dezelfde waarde. (Zie Algemene installatie voor meer informatie.)
Controleer of de armhoogte correct is. De armbuis moet evenwijdig zijn aan het plaatoppervlak. Aanpassing kan worden gedaan door de stelschroef voor de armhoogte los te draaien met een 4 mm inbussleutel, de arm naar de juiste hoogte te bewegen en de schroef vast te zetten. De schroeven moeten stevig vastzitten, maar niet overdreven strak.
Plaatsing
Zorg ervoor dat het oppervlak waarop de draaitafel wordt gebruikt waterpas is en dat er voldoende ventilatie is voor het koellichaam. Voor de beste resultaten raden we het volgende aan:
VLOERMONTAGE: Plaats het deck op een kleine, lichte, stijve tafel, bijv. een kleine salontafel. Zorg ervoor dat de tafel waterpas op de vloer staat en niet wiebelt.
WANDMONTAGE: Wandmontage kan de voorkeur hebben waar een sterk geveerde vloer aanwezig is of waar er risico is op schade door kinderen. De gebruikte plank moet licht en stijf zijn en moet volledig worden ondersteund door, maar niet stevig vastgeschroefd of gelijmd aan de beugels.
Om deksel volledig te kunnen openen, is een speling van 3" (7,5 cm) achter de plint en minstens 13" (33 cm) boven vereist.
WERKING
De schakelaar op de Axis biedt een trigger voor de elektronica om de motor te starten of te stoppen. Er wordt geen enkele netstroomverbinding verbroken. De stroom blijft de hele tijd op de printplaat. Het statische stroomverbruik is erg laag.
Na de aansluiting moet het circuit een paar seconden de tijd krijgen om te stabiliseren voordat de motor wordt ingeschakeld.
Snelheidsselectie
33 tpm: De Axis heeft een elektronische snelheidsverandering. Om 33 tpm in te schakelen, drukt u eenmaal op de schakelaar en de rode LED gaat branden, wat 33 tpm aangeeft. Om te stoppen, drukt u nogmaals op de schakelaar.
45 tpm: Houd de schakelaar ingedrukt. Rode LED gaat branden, dan groen, wat 45 tpm aangeeft. Om te stoppen, drukt u nogmaals op de schakelaar. OPMERKING: Als de draaischijf opzettelijk wordt gestopt tijdens het draaien op 45 tpm, start de draaitafel niet automatisch opnieuw. Om opnieuw te starten, is het noodzakelijk om de draaitafel uit te schakelen, een paar seconden te wachten en de snelheid te selecteren.*
Merk op dat wanneer de netspanning voor het eerst wordt aangelegd, de draaitafel mogelijk draait op 33 of 45 tpm. Dit is normaal en geen reden tot bezorgdheid.
*Opmerking: Het duurt ongeveer 8 seconden voordat de draaischijf volledig 45 tpm bereikt.
PRODUCTONDERHOUD
De Axis is ontworpen voor een lange levensduur. Om het uiterlijk te behouden en de prestaties van uw deck te behouden, moet u de volgende punten in acht nemen:
DRAAISCHIJF: Reinig met een droge, zachte doek. Gebruik GEEN schuurmiddel, omdat dit de beschermende lak verwijdert en corrosie veroorzaakt.
MAT: De vilten mat kan worden gereinigd met afplaktape. Als de mat erg stoffig wordt, kunt u erop kloppen als op een tapijt of vloerkleed.
MOTOR: De motorpoelie moet periodiek worden gereinigd. Verwijder de buitenste draaischijf en riem en reinig voorzichtig met een doek die is geïmpregneerd met isopropylalcohol of spiritus.
BOVENPANEEL: Dit kan worden gereinigd met een lichte plumeau of een licht vochtige doek - zorg ervoor dat de stylus beschermer op zijn plaats zit voordat u begint. Als u een olievlek van het bovenpaneel moet verwijderen, gebruik dan een zachte doek en spiritus.
RIEM: De riem zou minstens vijf jaar bij regelmatig gebruik mee moeten gaan. De riem kan tegelijkertijd met de poelie worden gereinigd. De beste methode is om het door een vochtige doek te trekken.
OLIE: De olie die wordt geleverd voor het lager biedt levenslange bescherming. Als de olie uit de lagerbehuizing verloren gaat, mag deze alleen worden vervangen door in de fabriek geleverde olie, die verkrijgbaar is bij uw Linn-dealer. De draaitafel mag nooit zonder olie worden gebruikt.
STOFKAP: De beste methode is om stof te verwijderen met een vochtige doek zonder te wrijven en vervolgens een zachte plumeau te gebruiken. Kappen worden vaker beschadigd bij het reinigen dan bij gebruik.
ALGEMENE SYSTEEMINSTALLATIE
VOLG GEWICHT EN BIAS: Elke arm- en cartridgecombinatie heeft een optimaal volg gewicht. Dit kan het beste worden ingesteld door te luisteren. Stappen van 0,1 g kunnen aanzienlijke verschillen opleveren. Testrecords zijn niet nuttig bij het vaststellen van het volg gewicht en de bias. Temperatuur kan deze waarden veranderen, die lager zijn bij warm weer en hoger bij koud weer. Opmerking: Op Linn-armen moet de bias worden ingesteld op dezelfde waarde als het volg gewicht.
PLATEN REINIGEN: De meeste apparaten voor het reinigen van platen doen meer kwaad dan goed. De beste methode om platen te reinigen, is door de stylus alle din te laten verwijderen die zich in de groef bevindt en vervolgens de stylus te reinigen.
STYLUS REINIGEN: Het is belangrijk dat de stylus nauwgezet schoon wordt gehouden. We hebben ontdekt dat droge, vibrerende pad reinigers goed werken. Als alternatief kunnen Linn-dealers stylus reinigingspapier leveren dat gemakkelijk te gebruiken is en uitstekende resultaten oplevert.
SCHONE CONTACTEN: Elektrische contacten in een hifi-systeem moeten mechanisch gezond en schoon worden gehouden. Een slecht contact tussen de cartridge en de arm zal de prestaties verminderen. Controles op alle contacten moeten periodiek
worden uitgevoerd.
INTERCONNECTKABELS: We raden een koperen kabel van goede kwaliteit aan en leveren deze voor interconnectkabels en adviseren een 20 ampère meeraderige koperen kabel voor luidsprekerkabels.
LUIDSPREKERPLAATSING: Luidsprekers moeten correct worden geplaatst en moeten worden gemonteerd op stijve standaards die stevig op de vloer staan en niet wiebelen. Opmerking: Linn-luidsprekers zijn ontworpen om dicht bij de muur te worden geplaatst.

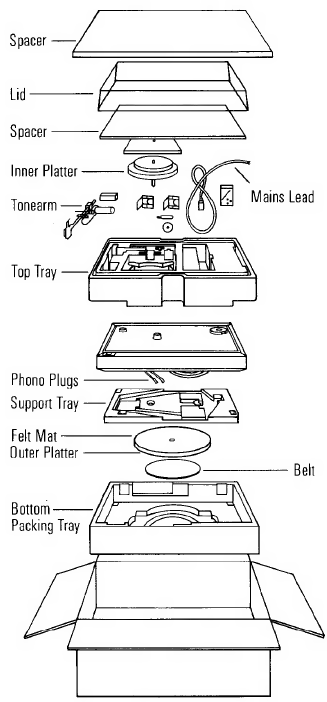

TRANSPORT
Bewaar altijd alle verpakkingen van uw Axis draaitafel.
Verwijder bij het transporteren van de Axis draaitafel het contragewicht van de arm, verwijder de binnenste draaischijf uit de lagerbehuizing en plaats deze in de positie in de verpakking. Plaats de lagerdop terug om olielekkage te voorkomen.
Als het deck ergens naartoe moet worden verzonden, is het belangrijk om deze instructies te volgen;
- Verwijder het netsnoer en plaats het in de bovenste lade.
- Verwijder het deksel en plaats de scharnieren in de bovenste lade.
- Verwijder de buitenste draaischijf. Verwijder de riem en plaats deze rond de centrale naaf in de onderste verpakkingslade.
- Plaats de draaischijf en vilten mat in de positie in de onderste verpakkingslade.
- Plaats de stylus beschermer, verwijder het arm contragewicht, ontkoppel de armkabel (maak indien nodig de borgschroef los), maak de stelschroef voor de armhoogte los en verwijder de toonarm. Plaats de arm en het contragewicht in de respectieve sleuven in de bovenste verpakkingslade.
- Verwijder de binnenste draaischijf en plaats deze in de bovenste lade. Plaats schuimverpakkingsstrips tussen de plint en het bovenpaneel. Steek de transportbout door het gat in de bodemplaat in de schroefdraad en draai deze vast totdat het bovenpaneel stevig vastzit.
- Plaats de draaitafel in positie op de polystyreen plint ondersteuningslade, met het polystyreen afstandsstuk op zijn plaats. De armkabel moet rond de 3 ophangvoeten worden gewikkeld. Zet de phono stekkers vast op de basis van de plint met een stuk tape.
- Plaats de bovenste lade over de draaitafel, plaats het kartonnen afstandsstuk erop. Het deksel moet in de plastic zak worden gedaan en in de sleuf in de bovenste lade worden geplaatst.
- Plaats het polystyreen afstandsstuk bovenop het deksel en sluit de doos.
