DMP 714, 715 handleiding
AAN DE SLAG
Met de 714 en 715 zone-uitbreidingsmodules kunt u het aantal meldingszones op DMP-panelen verhogen. De modules worden aangesloten op de paneeltoetsenbordbus of LX-bus en zijn ingesteld op een adres dat het meldingszonenummer bepaalt.
De 714 biedt vier 5 VDC klasse B-zones voor gebruik met inbraak- en niet-gevoede brandmelders.
De 715 biedt vier 12 VDC klasse B-zones voor gebruik met inbraak-, niet-gevoede of gevoede brandmelders.
Wat is inbegrepen
- Eén 714 zone-uitbreidingsmodule of één 715 zone-uitbreidingsmodule
- (714) Vier 1K Ohm-weerstanden
- (715) Vier 3.3K-weerstanden
- 12-draads kabelboom
- Hardwarepakket
INSTALLATIE
Het paneel programmeren
Programmeer de zones op 714 of 715 zone-uitbreidingsmodules met een van de inbraak- of brandzonetypes van het paneel.
U kunt zones ook programmeren als een bewakingszonetype wanneer ze worden gebruikt met sleutelschakelaars. Raadpleeg de betreffende programmeringshandleiding voor het paneel voor meer informatie.
De eenheid monteren

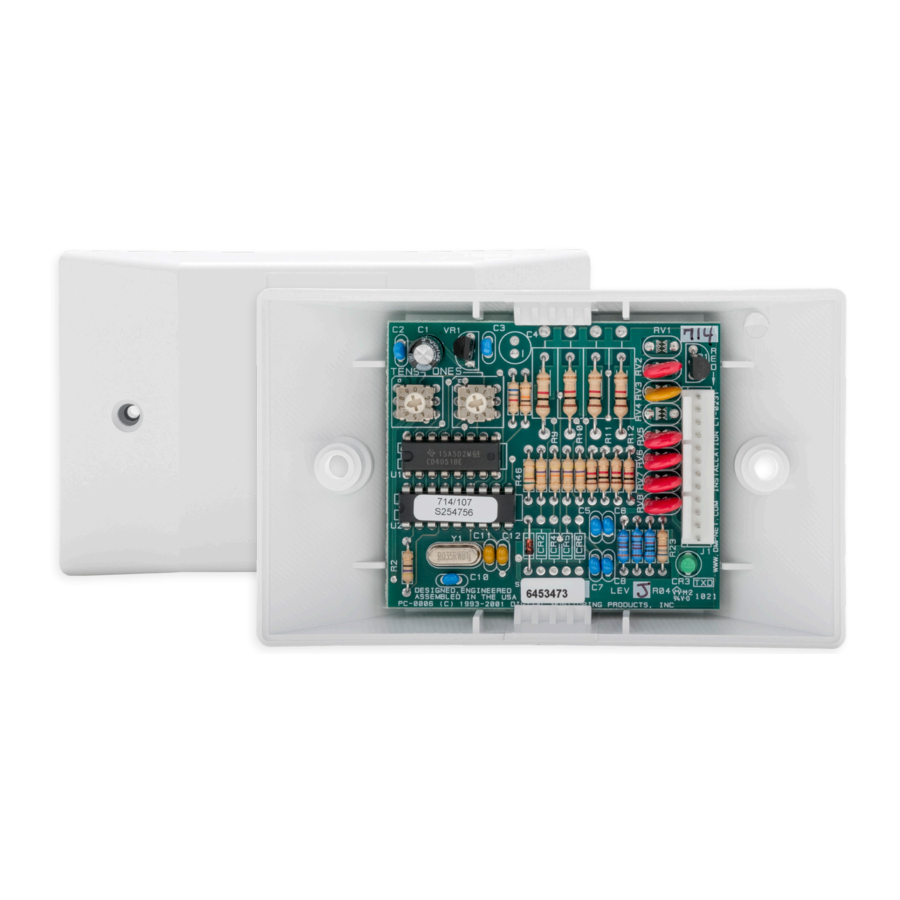

De 714/715 wordt geleverd in een slagvaste kunststof behuizing die u rechtstreeks op een muur, achterwand of ander vlak oppervlak kunt monteren. Voor een eenvoudige installatie bevat de behuizingsbasis gaten waarmee u de module op een enkelvoudige schakelkast of ring kunt monteren.
- Verwijder de bevestigingsschroeven van de behuizing en scheid de bovenkant van de behuizing van de basis.
- Steek schroeven door de gewenste montagegaten op de behuizingsbasis. Raadpleeg afbeelding 1 voor de locaties van de montagegaten.
![De eenheid monteren]( "DMP - 714 - De eenheid monteren")
- Draai de schroeven vast.
- Nadat u de module hebt bedraad en geadresseerd, bevestigt u de bovenkant van de behuizing aan de gemonteerde basis met de bevestigingsschroeven van de behuizing. Raadpleeg afbeelding 2.
![]()
De eenheid bedraden
| SPECIFICATIES | 714 MODULE | 715 MODULE |
| Normaal werkbereik | 650‑2100 Ohm | 1200‑6000 Ohm |
| Zoneweerstanden | 1k Ohm EOL | 3.3k Ohm EOL |
| Maximale lijnimpedantie | 100 Ohm | 100 Ohm |
| Zonebewaking | Alle zones | Alle zones |
Tabel 1: Specificaties van de 714- en 715-modules
- 714 Module:
Sluit rood aan op LX-Bus-draad of paneelklem 7
715 Module:
Sluit rood aan op paneelklem 11 of een gereguleerde, stroombegrensde voeding die is vermeld voor brandbeveiligingssignalering via een Model 716-relais - Naar toetsenbordbus of LX-bus

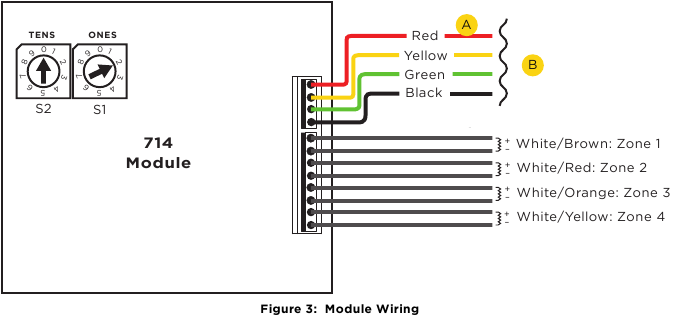

Zie afbeelding 3.
De 714 aansluiten op de LX-bus
Om de 714 te bedraden, voegt u de rode, gele, groene en zwarte draden samen tot een 4-draads kabelboom en sluit u deze aan op de LX-bus.
De 714 aansluiten op de toetsenbordbus
- Sluit de rode, gele, groene en zwarte draden respectievelijk aan op paneelklemmen 7, 8, 9 en 10.
- Neem de polariteit in acht en bedraad de zones 1-4.
- Installeer de meegeleverde 1K Ohm EOL-weerstanden.
De 715 aansluiten op de LX-bus
Om de 715 te bedraden, sluit u de rode draad aan op paneelklem 11 (rookvoedingsklem). Hierdoor kan Sensor Reset de stroom naar de module en de apparaten die op de zones zijn aangesloten, onderbreken. Voeg de gele, groene en zwarte draden samen tot een 4-draads kabelboom en sluit u deze aan op de LX-bus.
De 715 aansluiten op de toetsenbordbus
- Sluit de rode draad aan op paneelklem 11 (rookvoedingsklem). Hierdoor kan Sensor Reset de stroom naar de module en de apparaten die op de zones zijn aangesloten, onderbreken. U kunt rood ook aansluiten op een gereguleerde, stroombegrensde voeding die is vermeld voor brandbeveiligingssignalering via een Model 716-relais. Gebruik de Sensor Reset Output-programmering om de stroom naar de 715-module te onderbreken.
- Sluit de gele, groene en zwarte draden respectievelijk aan op paneelklemmen 8, 9 en 10.
- Neem de polariteit in acht en bedraad de zones 1-4.
- Installeer de meegeleverde 3.3K Ohm EOL-weerstanden.
Het eenheidsadres instellen
714 en 715 zone-uitbreidingsmodules gebruiken twee draaischakelaars (TENS en ONES) om het moduleadres in te stellen. Stel voor toetsenbordbusadressen de schakelaars in op het apparaatadres. Stel voor LX-busadressen de schakelaars in op de laatste twee cijfers van de adressen. Stel bijvoorbeeld voor adres 02 de schakelaars in op TENS 0 en ONES 2, zoals weergegeven in afbeelding 4. Raadpleeg tabel 2 en tabel 3 voor meer informatie.
| Tabel 2: LX-busadressen en bijbehorende zonenummers | ||||||
| SCHAKELAAR | XR SERIES, XF6 SERIES FIRE, EN XT75 BEDIENINGSPANELEN | XR550 EN XF6-500 BEDIENINGSPANELEN | ||||
| TIENTALLEN | EENHEDEN | LX/LX500 | LX600 | LX700 | LX800 | LX900 |
| 0 | 0 | 500 | 600 | 700 | 800 | 900 |
| 0 | 1 | 501 | 601 | 701 | 801 | 901 |
| 0 | 2 | 502 | 602 | 702 | 802 | 902 |
| 0 | 3 | 503 | 603 | 703 | 803 | 903 |
| 0 | 4 | 504 | 604 | 704 | 804 | 904 |
| ... | ... | ... | ... | ... | ... | ... |
| 9 | 5 | 595 | 695 | 795 | 895 | 995 |
| 9 | 6 | 596 | 696 | 796 | 896 | 996 |
| 9 | 7 | 597 | 697 | 797 | 897 | 997 |
| 9 | 8 | 598 | 698 | 798 | 898 | 998 |
| 9 | 9 | 599 | 699 | 799 | 899 | 999 |
| Tabel 3: Toetsenbordbusadressen en bijbehorende zonenummers | ||||||
| TOETSENBORDBUSADRES | SCHAKELAAR | XT SERIES, XR150, EN XF6-100 PANELEN | ||||
| TIENTALLEN | EENHEDEN | XT SERIES, XR150, EN XF6-100 PANELEN | XR550 EN XF6-500 PANELEN | |||
| 1 | 0 | 1 | 11 tot 14 | 11 tot 14 | ||
| 2 | 0 | 2 | 21 tot 24 | 21 tot 24 | ||
| 3 | 0 | 3 | 31 tot 34 | 31 tot 34 | ||
| 4 | 0 | 4 | 41 tot 44 | 41 tot 44 | ||
| 5 | 0 | 5 | 51 tot 54 | 51 tot 54 | ||
| 6 | 0 | 6 | 61 tot 64 | 61 tot 64 | ||
| 7 | 0 | 7 | 71 tot 74 | 71 tot 74 | ||
| 8 | 0 | 8 | 81 tot 84 | 81 tot 84 | ||
| 9 | 0 | 9 | N/A | 91 tot 94 | ||
| 10 | 1 | 0 | N/A | 101 tot 104 | ||
| 11 | 1 | 1 | N/A | 111 tot 114 | ||
| 12 | 1 | 2 | N/A | 121 tot 124 | ||
| 13 | 1 | 3 | N/A | 131 tot 134 | ||
| 14 | 1 | 4 | N/A | 141 tot 144 | ||
| 15 | 1 | 5 | N/A | 151 tot 154 | ||
| 16 | 1 | 6 | N/A | 161 tot 164 | ||
AANVULLENDE INFORMATIE
Bedradingsspecificaties
DMP raadt aan om 18 of 22 AWG te gebruiken voor alle LX-bus- en toetsenbordbusaansluitingen. De maximale draadafstand tussen een module en het DMP-toetsenbordbus- of LX-buscircuit is 300 meter. Om de draadafstand te vergroten, installeert u een extra voeding, zoals een DMP Model 505-12. De maximale spanningsval tussen een paneel of extra voeding en een apparaat is 2,0 VDC. Als de spanning bij een apparaat lager is dan het vereiste niveau, voegt u een extra voeding toe aan het einde van het circuit.
Om de integriteit van de extra voeding te behouden bij gebruik van 22-gauge draad op toetsenbordbuscircuits, mag u niet verder gaan dan 150 meter. Bij gebruik van 18-gauge draad mag u niet verder gaan dan 300 meter. De maximale afstand voor een buscircuit is 760 meter, ongeacht de draaddikte. Elk buscircuit van 760 meter ondersteunt maximaal 40 LX-busapparaten.
Raadpleeg de volgende documenten voor meer informatie:
- Toepassingsopmerking over LX-bus-/toetsenbordbusbedrading (LT-2031)
- Installatiehandleiding voor 710 bussplitser/repeatermodule (LT-0310)
Optionele accessoires
U kunt de standaard kabelboom vervangen door de optionele 718T insteekbare schroefklem. De behuizingsbasis kan ook de 719T-klemmenblokken voor de 714 of de 720T-klemmenblokken voor de 715 bevatten, die beide de LX-busbedrading van het paneel doorlaten. De 719T bevat 1k EOL-weerstanden. De 720T bevat 3.3k EOL-weerstanden.
LED-werking
De LED op de zone-uitbreidingen knippert telkens wanneer de module reageert op een poll van het paneel. Als er een probleem is met de hardware, de paneelprogrammering of de groene datadraad tussen het paneel en de zone-uitbreidingsmodule, stopt de LED met knipperen en verschijnt Systeemstoring op het toetsenborddisplay.
SPECIFICATIES
| Bedrijfsspanning | 12 VDC |
| 714 bedrijfsstroom | 7 mA + 1,6 mA per zone |
| 714 Zonespanning | 5 VDC, max. 2 mA |
| 715 bedrijfsstroom | 7 mA + 4 mA per actieve zone + 30 mA per rookmelder in alarm + 58 mA per kortgesloten zone |
| 715 Zonespanning | 12 VDC, max. 34 mA per testresultaten |
| Zone-werkbereik | 9,7 tot 14 VDC |
| Afmetingen | 11,43 B x 6,99 H x 4,45 D cm |
| Zones | 4 bewaakte klasse B stroombegrensd |
COMPATIBILITEIT
- Bedieningspanelen uit de XT Series
- Bedieningspanelen uit de XR Series
- Brandbedieningspanelen uit de XF6 Series
DMP
2500 North Partnership Boulevard
Springfield, Missouri 65803-8877
800.641.4282 | DMP.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download DMP 714, 715 handleiding
