LONGER LK 4 Handleiding

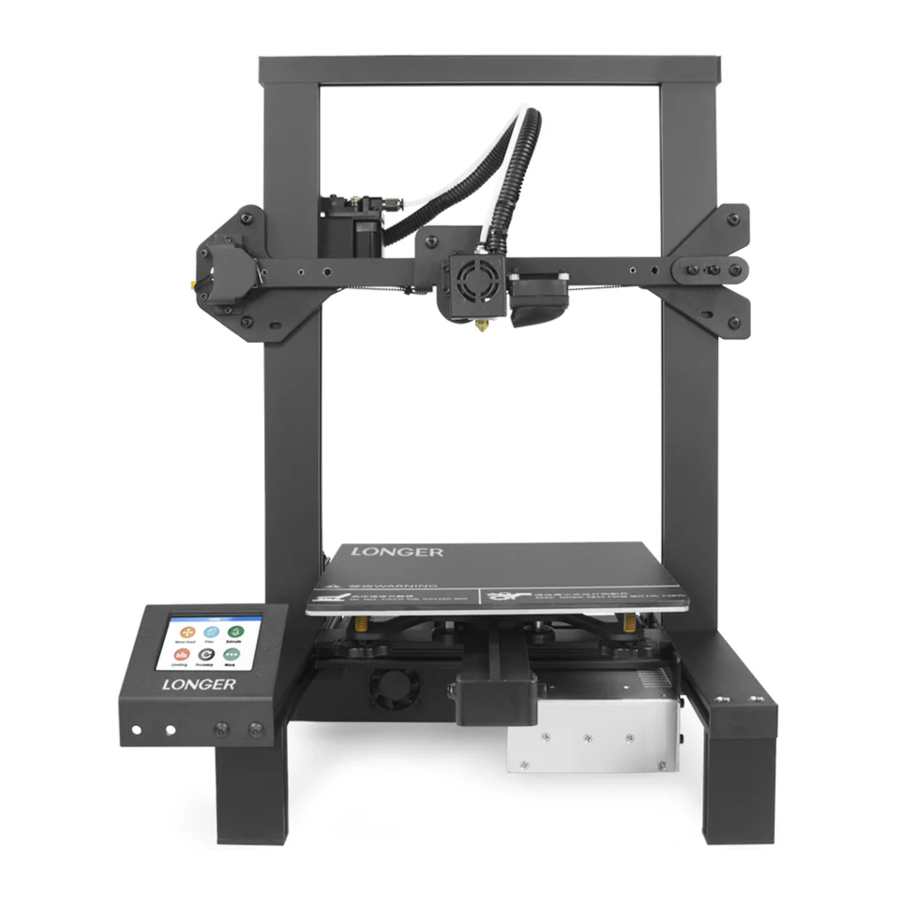

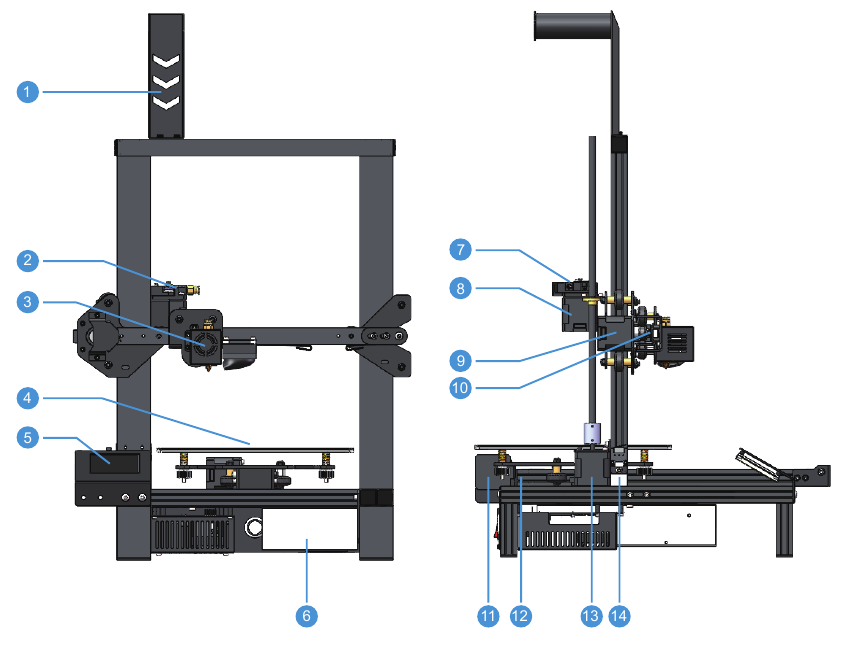

INLEIDING PRINTER

1. Filamenthouder
2. Extruder
3. Hot-end
4. Verwarmd bed
5. Touchscreen
6. Voeding

7. E-filamentdetector
8. E-extrusiemotor

9. X-asmotor X-as eindschakelaar
10. X-as eindschakelaar
11. Y-asmotor
12. Y-as eindschakelaar

13. Z-asmotor Z-as eindschakelaar
14. Z-as eindschakelaar

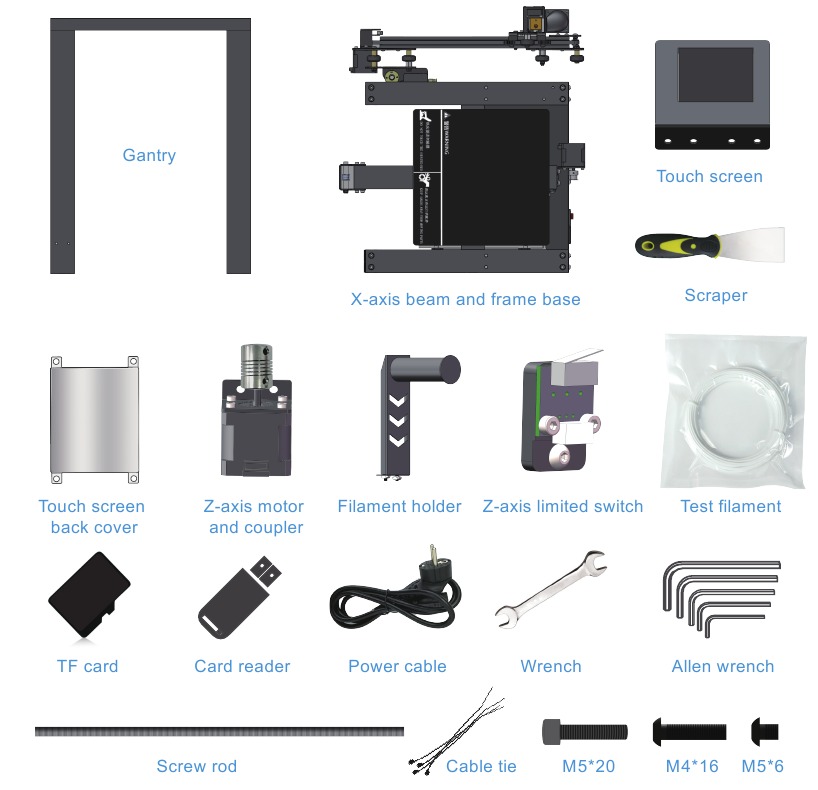

PAKLIJST

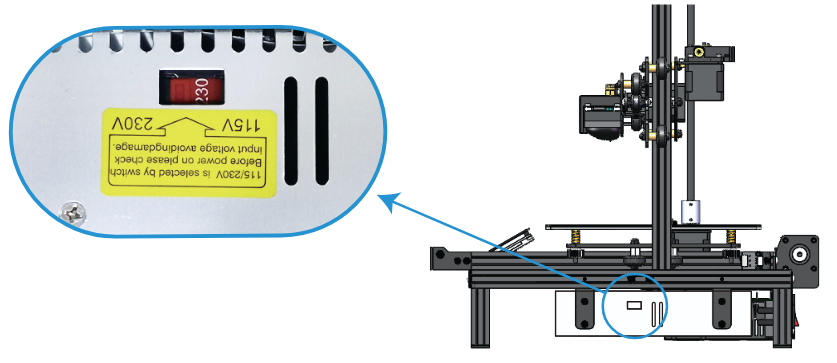

AAN/UIT-SCHAKELAAR

• Gebruik de steeksleutel om de schakelaar naar de RECHTS lokale spanning om te zetten voordat deze wordt ingeschakeld. Controleer de JUISTE spanning om te voorkomen dat de printer doorbrandt.


INSTALLATIESTAPPEN

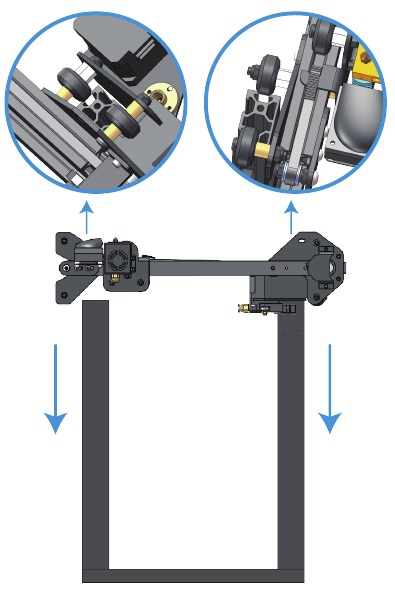

1. Voorbereiding: portaal, X-asbalk en framebasis

   • Volg de richting van de pijl en steek het portaalframe voorzichtig door de X-asbalk. Opmerking: beschadig tijdens de installatie de kabels niet. Na de montage moeten de kabels achteraan worden geplaatst.

     Opmerking: het frame met gaten bevindt zich aan de linkerkant

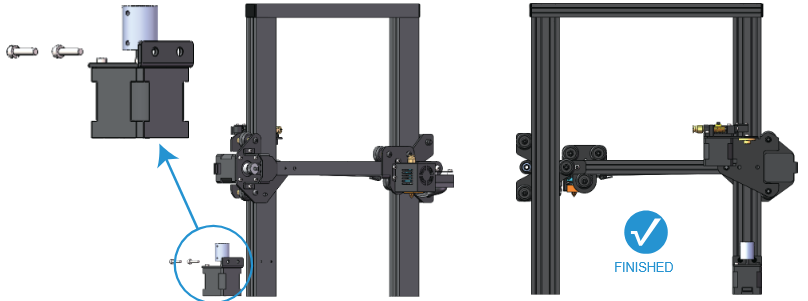

2. Voorbereiding: koppeling, motoren en schroeven

   • Installeer de motor

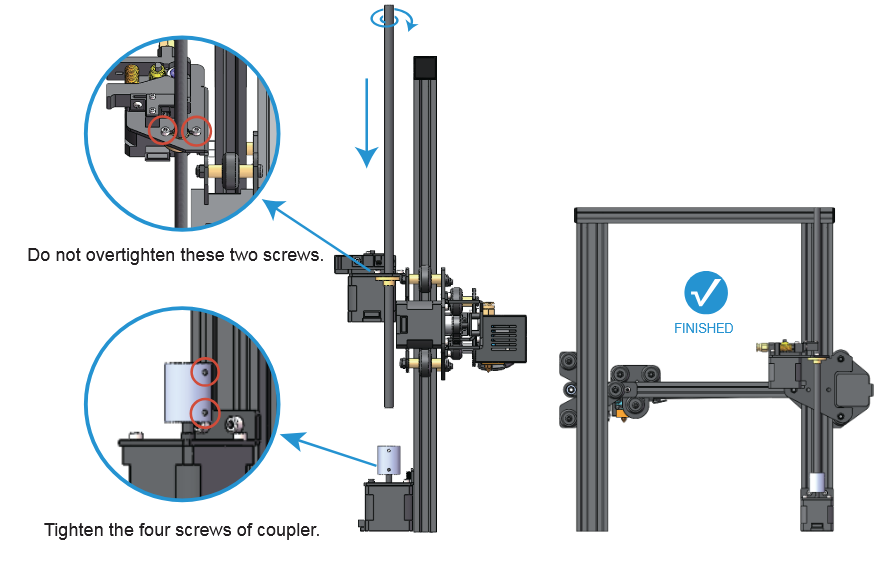

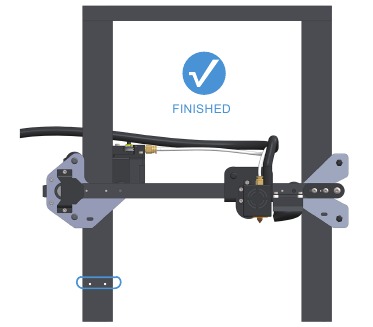

3. Voorbereiding: schroefdraadstang

   • Montage van de schroefdraadstang (door de schroefdraadstang te draaien).

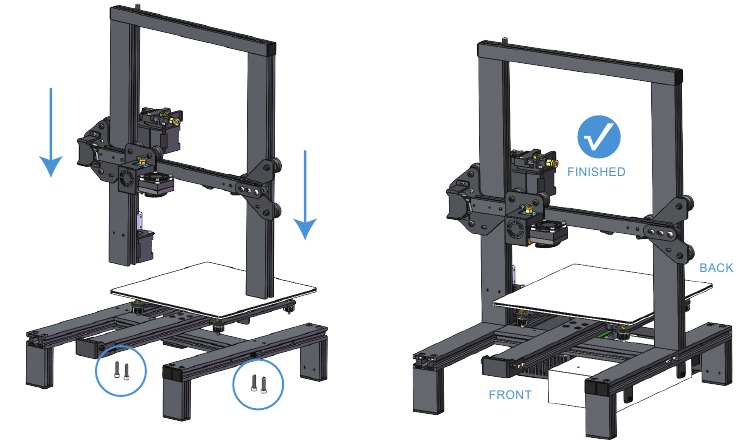

4. Voorbereiding: schroeven

   • Installeer het portaal op de basis.

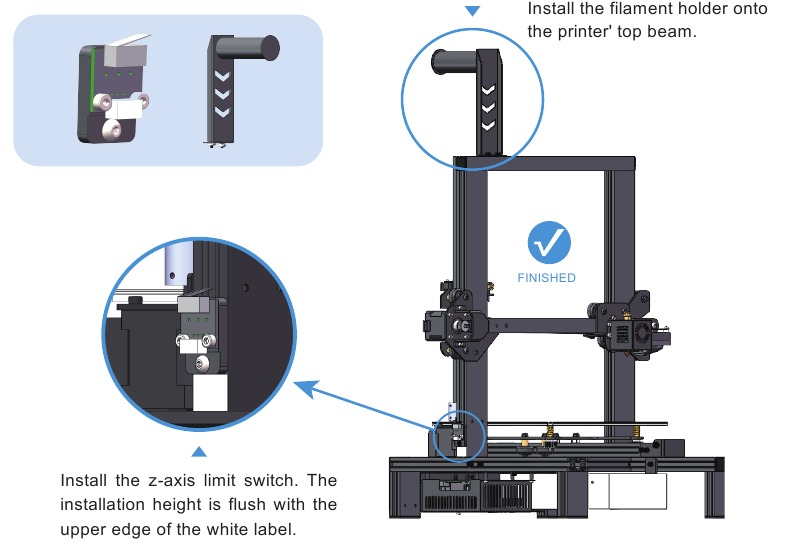

5. Voorbereiding: eindschakelaar en filamenthouder

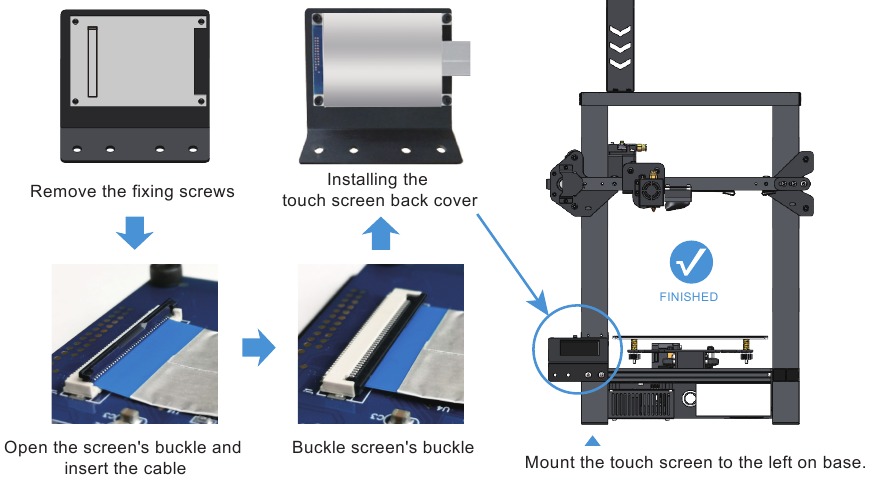

6. Voorbereiding: touchscreen, achtercover touchscreen, schroeven


7. Aansluiten:

   label \ Aantal kabels	Twee draden	Vier draden	De onderstaande afbeelding toont een kabel met 2 draden en een kabel met 4 draden
   E	7	8
   X	10	9
   Y	12	11
   Z	14	13

* Raadpleeg de printerbeschrijving en kabelterminals met oranje rubberen letters om de kabels aan te sluiten.
* De nummers 7 tot en met 14 in de bovenstaande tabel komen overeen met de serienummers in het gedeelte "INLEIDING PRINTER".

NIVELLEREN

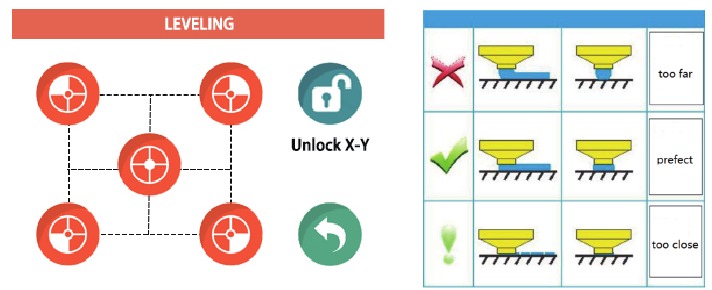

• Klik op het touchscreen op "More" (Meer)-> "Leveling" (Nivelleren), beginnend bij het pictogram in de linkerbenedenhoek, klik beurtelings op de pictogrammen tegen de klok in. Wacht na elke klik op het pictogram tot het mondstuk naar de bijbehorende positie beweegt en pas de nivellermoer aan. Probeer het mondstuk en het platform op een goede afstand te houden.

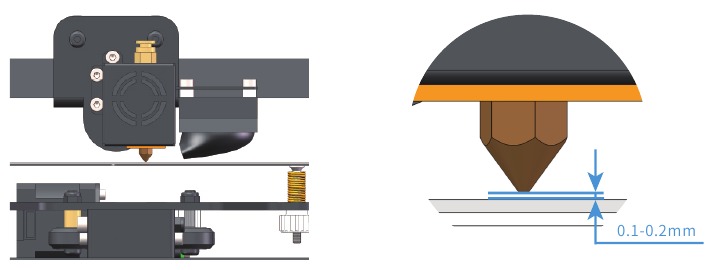

• De afstand tussen het mondstuk en het platform wordt geregeld tot een hoogte van 0,1-0,2 mm, ongeveer de dikte van A4-papier.
  (Leg een A4-papier erop en voel de lichte wrijving wanneer u aan het papier trekt)


SOFTWARE-INSTALLATIE EN -WERKING

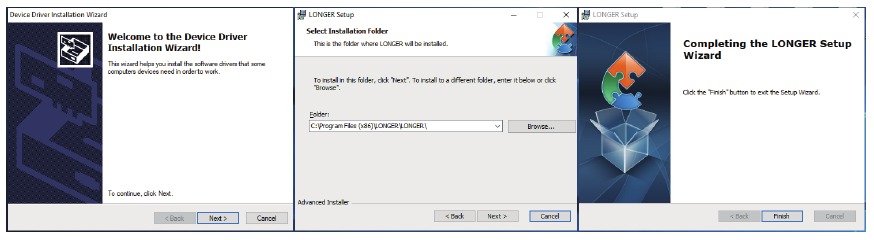

INSTALLATIE

Dubbelklik om het bestand te openen met .msi, er verschijnt een pop-upvenster, klik op "Next" (Volgende), "Confirm" (Bevestigen) en "Finish" (Voltooien). Sla het op als het standaardpad wanneer de slice-software wordt geïnstalleerd, anders kan de slicer niet normaal worden uitgevoerd.

INSTELLING

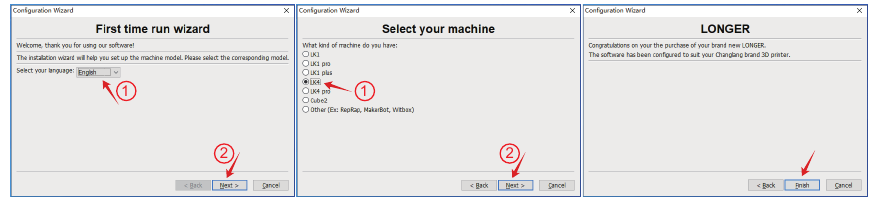

Voer het programma uit en selecteer de taal van de software-interface in "English" (Engels), selecteer het model "LK4", selecteer "Finish" (Voltooien).

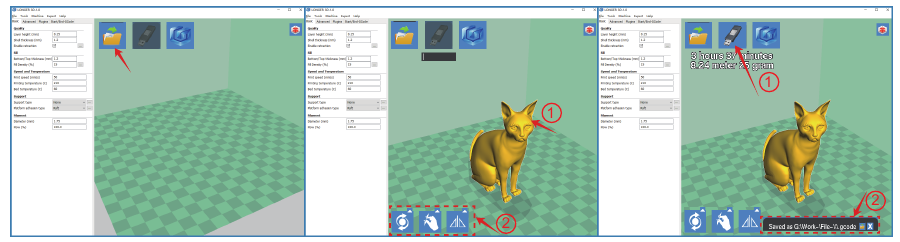

PROCEDURE VAN HET SLICEN

1. Voer de slicer van "LONGER 3D Slicer" uit.
2. Wijzig de afdrukparameters, importeer het modelbestand -> bewerk het model -> exporteer het als Gcode-bestand (het opslagpad bevindt zich onderaan het slicervenster).
3. Kopieer het bestand naar de TF-kaart, plaats het in de printer, schakel de printer in, selecteer het afgedrukte bestand en start het afdrukken.

MEER INFORMATIE
Support Email: support@longer3d.com

Facebook ID: longer3dprinter

Youtube channel: Longer 3D

Facebook Group: Longer 3D Official Group

AANDACHT

1. De werkspanning is AC 115 V of 230 V. Schakel over naar de juiste ingangsspanning aan de zijkant van de printer om aan de lokale spanning te voldoen. (De standaardspanning is AC 230 V).
2. Tijdens het afdrukken bereikt de temperatuur van het mondstuk maximaal 250 °C. Raak voor uw eigen veiligheid de bewegende delen of de hogetemperatuurmondstukken niet aan wanneer de printer aan het afdrukken is.
3. We raden aan de printer 1-3 uur uit te schakelen als de printer langer dan 96 uur continu print.
4. Aanbevolen wordt de beste omgevingstemperatuur bij 25 °C en de luchtvochtigheid tussen 20% en 50%.
