Bediening

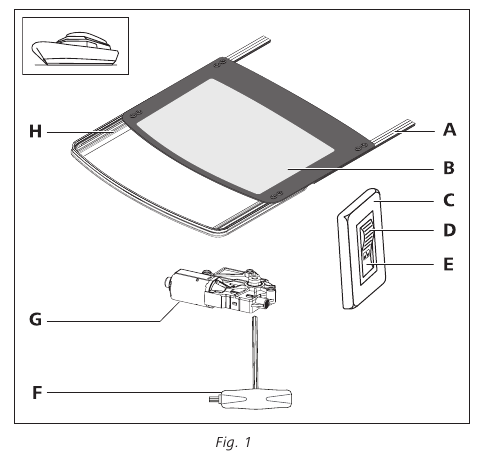

Overzicht

1. Rails
2. Glazen paneel
3. Schakelaar
4. Knop "sluiten"
5. Knop "openen"
6. Noodsleutel
7. Motor
8. Geleiders

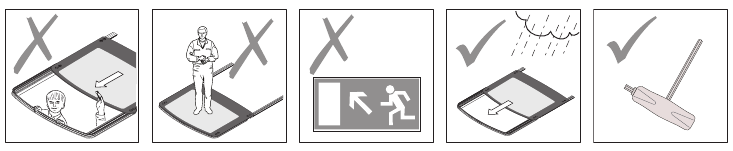

Veiligheidsinstructies

• Let er bij het sluiten van het zonnedak op dat u alle lichaamsdelen en/of obstructies uit de opening houdt om letsel te voorkomen!
• Niet op het dak staan of lopen!
• Gebruik het dak niet als noodluik! Zorg ervoor dat er een ander luik toegankelijk is voor noodgevallen.
• Bewaar de noodsleutel in de buurt van het dak voor handmatige bediening.

LET OP
Mogelijke schade door weersomstandigheden en/of snelheid
Sluit het dak bij:

• Snelheden boven 30 knopen.
• Een zeegang van meer dan 1 m.
• Windsnelheden van meer dan 16 knopen.

Dakbediening

OPMERKING
Dakbediening is alleen mogelijk als de hoofdstroomvoorziening is ingeschakeld!

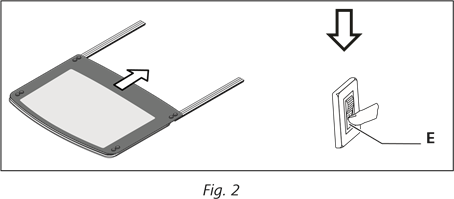

1. Houd de "openen" (open) knop (E) ingedrukt. Het dak zal:

   • blijven openen totdat de knop wordt losgelaten.
   • blijven openen totdat de max. open positie is bereikt.

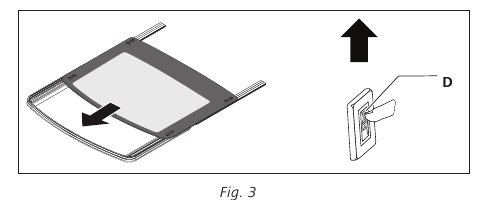

2. Houd de "sluiten" (sluiten) knop (D) ingedrukt. Het dak zal:

   • blijven sluiten totdat de knop wordt losgelaten.
   • blijven sluiten totdat de max. gesloten positie is bereikt.

OPMERKING
Om te voorkomen dat er water in de cabine komt, dient u eventueel stilstaand water van het glazen paneel te verwijderen voordat u het gebruikt.

Onderhoud

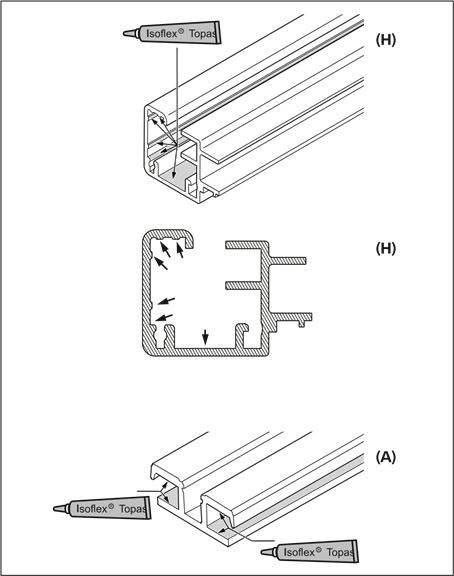

Afb. 4

• Reinig het dak regelmatig.
• Was het glazen paneel met schoon water en een zachte doek, zeem of spons. Wrijf nooit over een droog oppervlak. Gebruik geen schurende of agressieve oplossingen zoals terpentine of minerale geesten bij het reinigen van glazen panelen.
• Was de rest van het dak met warm water met behulp van een professioneel reinigingsproduct voor maritieme toepassingen. Spoel af met schoon water.
• Breng een dunne laag vet (Isoflex^® Topas L32) aan op de binnenkant van de rails (A) en geleiders (H) om een soepele geleiding te garanderen. Verkrijgbaar via Webasto.
• Nooit gebruiken:
  • Alkalische producten die natriumoplossingen bevatten;
  • Zure producten zoals zoutzuur of producten die fosfor bevatten;
  • Staalwol, schuurmiddelen of schuurpapier;
  • Reinigingsproducten voor glas die alkali bevatten, die aluminium kunnen aantasten.

Probleemoplossing

• Slecht openen/kantelen van het dak:
  • Reinig de afdichting met een mild reinigingsmiddel en herhaal het openen/sluiten van het dak.
• Slechte dakbeweging:
  • Reinig de binnenkant van de rails (A) en geleiders (H)
  • Breng vet aan op de binnenkant van de rails en geleiders. Zie Afb. 1, Afb. 4 en hoofdstuk "Onderhoud".
• Als het dak nog steeds niet soepel werkt, neem dan contact op met de bootfabrikant voor onderhoud en/of reparatie.
• Indien nodig kan het dak handmatig worden bediend.

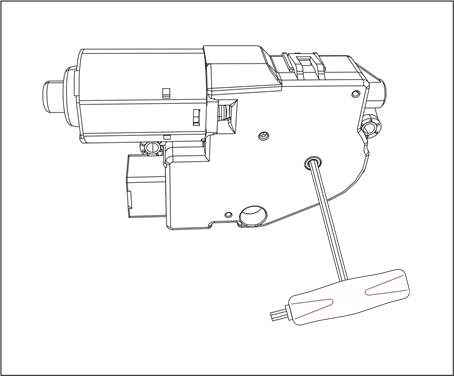

  De aandrijfas van de motor kan met de noodsleutel worden gedraaid om het dak te openen of te sluiten. Zie Afb. 5.
  Afb. 5


Probeer het dak niet elektrisch te bedienen tijdens handmatige overbrugging.
Als het dak handmatig is bediend met de noodsleutel, moet het besturingssysteem worden gereset. Raadpleeg het gedeelte "Resetprocedure".

Resetprocedure

OPMERKING
Zorg ervoor dat er minimaal 20 A beschikbaar is voordat u met de resetprocedure begint.

• Houd de "sluiten" (sluiten) knop (D) ingedrukt om het dak zo ver mogelijk naar voren te sluiten.
• Laat de "sluiten" (sluiten) knop (D) los.
• Houd binnen 1 seconde de "sluiten" (sluiten) knop (D) ingedrukt.
  Terwijl u de sluitknop ingedrukt houdt; na 10 seconden beweegt het glazen paneel met kleine stappen totdat het volledig gesloten is en de motor een luid "klik" (klik) geluid produceert.
• Laat de "sluiten" (sluiten) knop (D) los.
  Het systeem is gereset.
