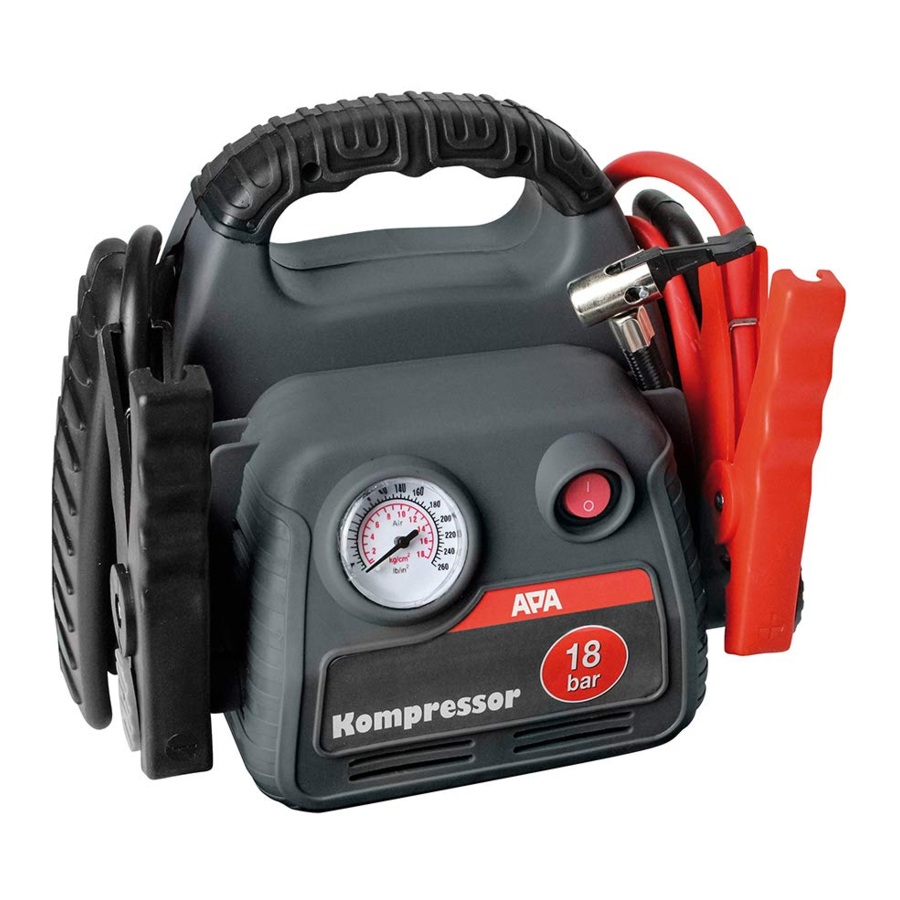

APA 16540 Handleiding
VEILIGHEIDSMAATREGELEN
- Dit is geen speelgoed. Buiten bereik van kinderen bewaren en kinderen dit apparaat niet laten bedienen.
- Laat de verpakking niet rondslingeren. Het kan zeer gevaarlijk speelgoed zijn voor kinderen!
- Gebruik het product alleen voor het beoogde doel!
- Manipuleer of demonteer het apparaat niet.
- Gebruik voor uw eigen veiligheid alleen accessoires of reserveonderdelen die in de instructies zijn gespecificeerd of die door de fabrikant worden aanbevolen!
- Draag altijd een veiligheidsbril en beschermende kleding bij het hanteren van loodzuuraccu's.
- Loodzuuraccu's bevatten agressieve, corrosieve zuren. Vermijd elk contact van de loodzuuraccu met huid en ogen. Demonteer nooit loodzuuraccu's! Was eventuele aangetaste delen van de huid grondig met water en zeep. Als er zuur in contact is gekomen met de ogen, spoel dan onmiddellijk gedurende ten minste 10 minuten onder helder, stromend, lauw water! Raadpleeg daarna onmiddellijk een arts!
- Als er zuur op kleding is gemorst, was dit dan uit met veel water en zeep.
![verbrandingsgevaar]()
Draag nooit ringen, kettingen, horloges, enz. bij het hanteren van accu's of opladers. Er bestaat brand- en explosiegevaar als de accu kortsluiting maakt!- De powerpack is alleen bedoeld als starthulp voor een voertuig met een eigen accu. De powerpack kan de voertuigaccu niet vervangen.
- Bewaar de accuklemmen altijd in de daarvoor bestemde houder om kortsluiting te voorkomen wanneer de powerpack niet wordt gebruikt.
- Probeer niet de accu van de powerpack te verwijderen en te vervangen. Zodra de levensduur van de accu voorbij is, moet de gehele powerpack worden afgevoerd in overeenstemming met de plaatselijke afvalvoorschriften.
- Laad de accu van de powerpack niet op met een beschadigde oplader.
- Gebruik alleen de laadaccessoires die bij het apparaat zijn meegeleverd.
- Probeer nooit een bevroren accu te starten, omdat dit een explosie kan veroorzaken.
BEOOGD GEBRUIK
De powerpack wordt gebruikt als starthulp voor voertuigen met een boordspanning van 12 volt. Met de geïntegreerde compressor kunnen autobanden, fietsbanden, ballen, enz. worden opgepompt. De ingebouwde loodzuuraccu wordt opgeladen met de stekkerlader of met de 12V-sigarettenaanstekerladerkabel. Elk ander gebruik dan het bovengenoemde kan het product beschadigen en brengt gevaren met zich mee, zoals kortsluiting, brand, elektrocutie, enz. Dit apparaat is niet bedoeld voor gebruik door kinderen en personen met beperkte geestelijke vermogens of een gebrek aan technische ervaring of kennis. Houd kinderen uit de buurt van de machine. Het apparaat is niet bedoeld voor commercieel gebruik.
Beoogd gebruik omvat ook het naleven van alle informatie in deze instructies, met name de veiligheidsinstructies. Elke andere vorm van gebruik wordt niet beschouwd als beoogd gebruik en kan leiden tot persoonlijk letsel en schade aan eigendommen. EAL GmbH aanvaardt geen aansprakelijkheid voor schade die voortvloeit uit oneigenlijk gebruik.
LEVERINGSOMVANG
1 x Powerpack
1 x Ventieladapter voor fietsventiel
1 x Stekkerlader
1 x Ventieladapter voor ballen
1 x 12 V-sigarettenaanstekerladerkabel
1 x Ventieladapter voor vrijetijdsartikelen (opblaasbaar zwembadspeelgoed, enz.)
1 x Instructies
SPECIFICATIES
Accuspanning: 12 V
Max. starthulpstroom: 250 A (piek 500 A)
Kabellengte: 400 mm
Compressor: max. 18 bar
Accucapaciteit: 7 Ah
Afmetingen: ca. 250 x 150 x 230 [mm]
Gewicht: ca. 3,76 kg
VERKLARING VAN SYMBOLEN
 | Apparaten met dit label mogen alleen binnenshuis (droge omgevingen) worden gebruikt |
 | Beschermende geïsoleerde behuizing (beschermingsklasse II) |
 | Veilige veiligheidstransformator (wordt permanent uitgeschakeld in geval van een storing) |
 | Zekering, hier: 1,0 A |
GEBRUIKSAANWIJZING

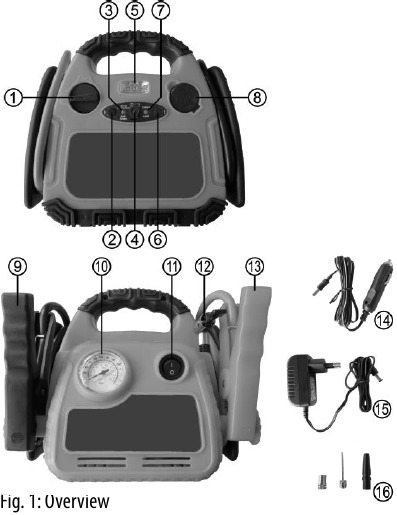

OVERZICHT
Zie afb. 1
- Schakelaar voor starthulp
- Schakelaar voor werklamp
- Controlelamp voor starthulp / verkeerde polen
- Oplaadaansluiting
- Werklamp
- Bedieningsknop voor laadstatus
- Controlelamp voor laadstatus
- 12 V-voertuigcontactdoos
- Poolklemmen, zwart (-)
- Manometer
- AAN/UIT-schakelaar voor compressor
- Luchtslang met autoventielaansluiting
- Poolklemmen, rood (+)
- Oplaadkabel voor motorvoertuig
- Stekkerlader
- Ventieladapters
HET PRODUCT OPLADEN
De powerpack wordt gedeeltelijk opgeladen geleverd. Zorg er na de eerste aankoop/voor het eerste gebruik voor dat de powerpack volledig is opgeladen.
OPLADEN MET DE STEKKERLADER
Zet de aan/uit-schakelaar (positie 1 in het overzicht) op de OFF-stand. Steek de coaxiale stekker van de stekkerlader (positie 13 in het overzicht) in de oplaadaansluiting van de powerpack (positie 4 in het overzicht). Steek nu de stekkerlader in het stopcontact.
De controle-led (positie 5 in het overzicht) is nu rood. Laat de powerpack voor het eerste oplaadproces 24 uur aangesloten. Laad voor alle volgende oplaadprocessen of direct na gebruik niet langer dan 20 uur op. Zodra de accu volledig is opgeladen, is de led groen. Trek na het opladen eerst de stekkerlader uit het stopcontact en trek vervolgens de coaxiale stekker uit de oplaadaansluiting van de powerpack. Sluit nu de oplaadaansluiting af met de afsluitdop. Als u nu op de accutester drukt, is de controle-led groen.
OPLADEN MET DE 12V-OPLAADKABEL VOOR MOTORVOERTUIGEN
Zet de aan/uit-schakelaar (positie 1 in het overzicht) op de OFF-stand. Steek de coaxiale stekker van de sigarettenaanstekerladerkabel (positie 12 in het overzicht) in de oplaadaansluiting van de powerpack (positie 6 in het overzicht). Steek nu de 12V-voertuigstekker in de 12V-aansluiting van uw voertuig. De controle-led (positie 5 in het overzicht) is nu rood. Laad de powerpack ca. 6 – 8 uur op.
Laad de powerpack alleen op tijdens het rijden of wanneer de motor draait, anders bestaat het risico dat de startaccu van uw voertuig leeg raakt.
Zodra de accu volledig is opgeladen, is de led groen. Trek na het opladen eerst de 12V-voertuigstekker uit de aansluiting van uw voertuig en trek vervolgens de coaxiale stekker uit de oplaadaansluiting van de powerpack. Sluit nu de oplaadaansluiting af met de afsluitdop. Als u nu op de accutester drukt, is de controle-led groen.
STARTHULP
Zorg ervoor dat de powerpack volledig is opgeladen. Druk hiervoor op de accutester (positie 4 in het overzicht). Zodra de controle-led groen is (positie 5 in het overzicht), is de powerpack klaar voor gebruik.
De starthulpfunctie van de powerpack is alleen voor voertuigen met een boordspanning van 12 V. Lees voordat u begint de gebruiksaanwijzing van uw voertuig om te weten of en hoe een externe starthulp kan worden gebruikt. Moderne voertuigen hebben gevoelige elektronica en besturingsapparatuur die beschadigd kunnen raken bij onjuist gebruik.
HET PRODUCT AANSLUITEN
(VOERTUIGEN MET NEGATIEVE AARDING)
Schakel de ontsteking van uw voertuig uit, evenals alle elektrische verbruikers (radio, licht, achterruitverwarming, stoelverwarming, enz.). Activeer de parkeerrem.
Zet de aan/uit-schakelaar (positie 1 in het overzicht) op de OFF-stand. Sluit eerst de rode (+) poolklem (positie 11 in het overzicht) aan op de positieve pool van uw voertuigaccu. Sluit de zwarte (-) poolklem (positie 10 in het overzicht) zo ver mogelijk van de accu op het motorblok of chassis aan (geen gelakte onderdelen). Als de powerpack correct is aangesloten, brandt de beveiliging tegen omgekeerde polariteit groen (positie 2 in het overzicht). Als dit niet het geval is, brandt de beveiliging tegen omgekeerde polariteit rood en klinkt er een waarschuwingssignaal. Controleer in dit geval de aansluiting van de poolklemmen en corrigeer deze. Zet nu de aan/uit-schakelaar op de ON-stand.
STARTPOGING
Start de motor. Laat de startmotor niet langer dan 6 seconden werken. De accu van de powerpack is niet geschikt voor langere startpogingen. Neem tussen de startpogingen een pauze van minstens 5 minuten. Als de motor na enkele pogingen niet start, stop dan met het gebruik van de starthulp en zoek naar de oorzaak van de storing.
HET APPARAAT VERWIJDEREN
Zet nu de aan/uit-schakelaar op de OFF-stand. Verwijder eerst de zwarte (-) poolklem, rol de kabel op en bevestig de poolklem aan de daarvoor bestemde houder. Verwijder vervolgens de rode (+) poolklem, rol de kabel op en bevestig de poolklem aan de daarvoor bestemde houder.
Houd u altijd aan deze volgorde.
Laad de powerpack opnieuw op.
COMPRESSOR
Om met de compressor te kunnen werken, moet u eerst de luchtslang (positie 7 in het overzicht) uit de houder halen. Hiervoor moet u de rode (+) poolklem even uit de houder verwijderen.
EEN BAND VULLEN MET HET AUTOVENTIEL / SCHRADER-VENTIEL
Open de vergrendeling op de ventielaansluiting (afb. 2)
Plaats de ventielaansluiting op het ventiel (afb. 3)
Vergrendel de ventielaansluiting (afb. 4)
U kunt nu beginnen met het oppompen van de band (afb. 5)
Om op te pompen, schakelt u de compressor in met de aan/uit-schakelaar.
De manometer (positie 9 in het overzicht) wordt gebruikt voor de algemene controle van de luchtdruk. Zodra u de gewenste luchtdruk hebt bereikt, schakelt u de compressor uit. Verwijder de ventielaansluiting in omgekeerde volgorde (afbeeldingen 5 – 2).
Zorg er tijdens het vulproces altijd voor dat de luchtdruk correct is (raadpleeg hiervoor de gebruiksaanwijzing van uw voertuig). De compressor kan een druk leveren van maximaal 18 bar. Er bestaat explosie- en letselgevaar als de druk te hoog is.
Laat de compressor nooit langer dan 10 minuten achter elkaar werken, omdat er dan oververhittingsgevaar bestaat. Schakel de compressor na 10 minuten uit en laat deze afkoelen voordat u hem weer in gebruik neemt.
Laat de compressor nooit onbeheerd draaien.
Controleer na het vullen van een band de bandenspanning nogmaals met een afzonderlijke bandenspanningsmeter (bijv. bij het tankstation, de autowerkplaats).
GEBRUIK VAN DE MEEGELEVERDE VENTIELADAPTERS
(Positie 14 in het overzicht)
Afb. 6
- Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen)
- Adapter voor ballen
- Universele adapter voor vrijetijdsartikelen (opblaasbaar zwembadspeelgoed, enz.)
- Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen):
Voor Sclaverand-ventielen: Draai de kartelschroef van de ventielstift los en druk deze eenmaal kort naar beneden. Schroef de ventieladapter met de gekartelde rand op het fietsventiel.
Sluit nu de luchtslang aan op de fietsventieladapter zoals weergegeven op de afbeeldingen 2 – 5. Nu kunt u de fietsbanden vullen door de compressor in te schakelen. Zodra u de gewenste luchtdruk hebt bereikt, schakelt u de compressor uit. Verwijder de ventielaansluiting in omgekeerde volgorde (afbeeldingen 5 – 2). Schroef de fietsventieladapter van het fietsventiel.
Voor Sclaverand-ventielen: Draai de kartelschroef van de ventielstift weer vast. - Adapter voor ballen
Open de vergrendeling van de ventielaansluiting (afbeelding 2). Plaats de adapter voor ballen in de ventielaansluiting. Vergrendel de ventielaansluiting (afbeelding 3). Plaats de adapter in het ventiel van de ballen. Nu kunt u de bal oppompen door de compressor in te schakelen. Zodra u de gewenste luchtdruk hebt bereikt, schakelt u de compressor uit. Verwijder de adapter uit de ventielaansluiting door in omgekeerde volgorde te werk te gaan zoals hierboven beschreven. - Universele adapter voor vrijetijdsartikelen
Open de vergrendeling van de ventielaansluiting (afbeelding 2). Plaats de universele adapter in de ventielaansluiting. Vergrendel de ventielaansluiting (afbeelding 3). Plaats de universele adapter in het vulpunt van uw vrijetijdsartikel. Afhankelijk van de modus moet de universele adapter mogelijk worden vastgehouden terwijl u het object opblaast. Nu kunt u beginnen met opblazen door de compressor in te schakelen. Zodra u de gewenste luchtdruk hebt bereikt, schakelt u de compressor uit. Verwijder de adapter uit de ventielaansluiting door in omgekeerde volgorde te werk te gaan zoals hierboven beschreven.
ONDERHOUD EN VERZORGING
ONDERHOUD
Bewaar de powerpack op kamertemperatuur. Als de powerpack gedurende langere tijd niet wordt gebruikt, laad hem dan in de winter om de twee maanden op en in de zomer eenmaal per maand.
De zekering van de 12 V-autoladerkabel vervangen:
Draai de kartelschroef aan de punt van de 12V-stekker tegen de klok in los totdat deze is losgekoppeld van de stekker en verwijder deze. De zekering komt vrij en kan uit de stekker worden getrokken. Vervang deze door een nieuwe zekering van dezelfde sterkte en schroef de kartelschroef terug in de stekker.
Zekering 6,0 x 30 mm, F, 2 A, 250 V
