Micro EXPLORER, B66450199 Handleiding

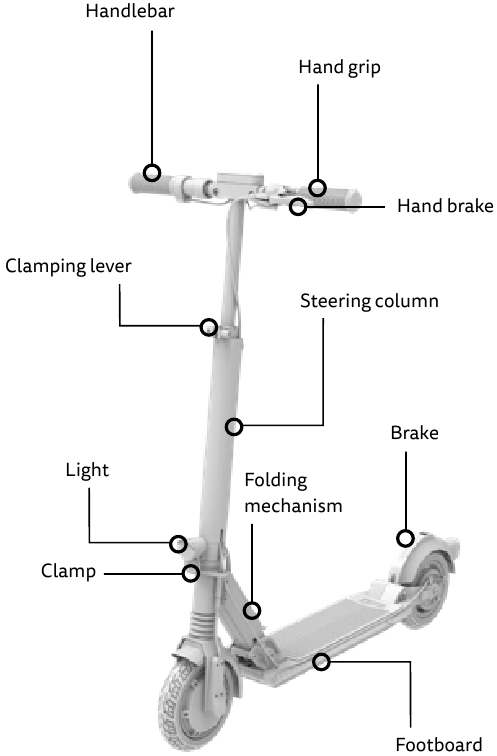

ONDERDELEN

VERKLARING VAN TERMEN EN SYMBOLEN

Het doel van de veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. Lees de uitleg zorgvuldig en zorg ervoor dat u de veiligheidssymbolen begrijpt. Het niet opvolgen van de veiligheidsinstructies kan leiden tot persoonlijk letsel of letsel aan derden, evenals schade aan eigendommen.

De volgende symbolen en signaalwoorden worden gebruikt in deze originele gebruikershandleiding, op de elektrische step of op de verpakking:

Geeft een potentieel middelgroot risico aan dat kan leiden tot ernstig of dodelijk lichamelijk letsel als het niet in acht wordt genomen. Dit signaalwoord wordt niet gebruikt voor risico's die uitsluitend materiële schade met zich meebrengen.

Geeft een potentieel laag risico aan dat kan leiden tot licht of matig persoonlijk letsel als het niet in acht wordt genomen. Dit signaalwoord wordt niet gebruikt voor risico's die uitsluitend materiële schade met zich meebrengen.

OPMERKING
Geeft praktische informatie en tips aan die een optimaal gebruik van de elektrische step mogelijk maken.

BEOOGD GEBRUIK

• De elektrische step is uitsluitend bedoeld voor gebruik als step op daarvoor bestemde wegen en paden.
• De elektrische step is bedoeld voor het vervoer van één persoon.
• De elektrische step is ontworpen voor personen met een maximumgewicht van 100 kg en een maximale lengte van 190 cm.
• Zorg ervoor dat u de verkeersregels van uw land hebt gelezen en begrepen voordat u de elektrische step gebruikt.
• De elektrische step is niet geschikt voor het vervoer van bagage of kinderen.
• De elektrische step is uitsluitend bedoeld voor privégebruik en niet voor commerciële doeleinden.
• De elektrische step is geschikt voor personen ouder dan 16 jaar.
• Het beoogde gebruik omvat ook het naleven van de informatie in de hoofdstukken 'Opmerkingen over gebruik' en 'Onderhoud'.
• Gebruik de elektrische step alleen zoals beschreven in de originele gebruikershandleiding. Elk ander type gebruik wordt beschouwd als niet-conform en kan leiden tot ongevallen, persoonlijk letsel of schade aan eigendommen.

INSTRUCTIES VOOR GEBRUIK

Identificatie van de unit

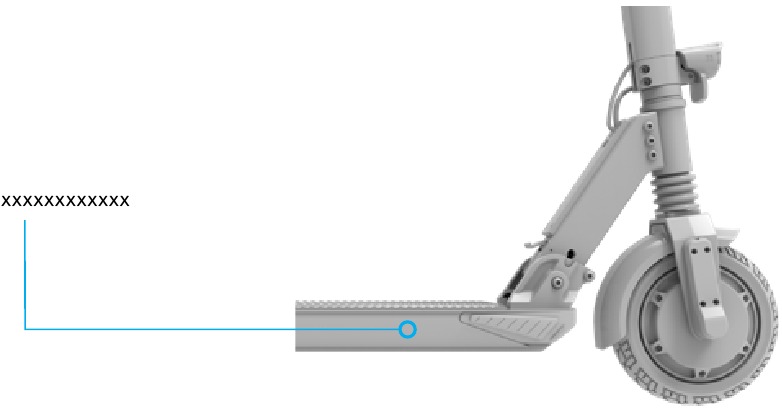

• Het serienummer bevindt zich aan de rechtervoorkant van het deck.

• Meer informatie over uw step vindt u op het zelfklevende etiket dat op de step is aangebracht.

Slijtage

Het gebruik van de elektrische step resulteert in een natuurlijk slijtageproces. Om te allen tijde veilig te kunnen rijden, dient u het hoofdstuk 'Onderhoud' te lezen, de onderhoudsintervallen in acht te nemen en deze door een erkend servicecentrum in het serviceboek te laten noteren. Volg bovendien de instructies in het gedeelte 'Vóór elke rit', telkens wanneer u uw elektrische step start.

Instructies voor het gebruik van de batterij

De ingebouwde lithium-ionbatterij is een hightechproduct dat uitstekende prestaties levert bij correcte behandeling en onderhoud. Lees en volg het gedeelte 'De batterij opladen' in het hoofdstuk 'Gebruik' en de instructies voor 'Batterijonderhoud' in het hoofdstuk 'Onderhoud'.

Bescherming tegen diefstal

Zorg ervoor dat u uw elektrische step nooit onbeheerd achterlaat en bescherm hem altijd tegen diefstal met een geschikt slot. Gebruik een in de handel verkrijgbaar fietsslot om de elektrische step in de buurt van het achterwiel vast te zetten.

Het product transporteren

De batterijen zijn onderworpen aan wetgeving voor gevaarlijke goederen. Speciale verpakkings- en etiketteringsvereisten zijn van toepassing op transport door derden (bijv. luchtvracht of pakketdienst). Neem in geval van verzending contact op met een expert voor gevaarlijke goederen. Transporteer of verzend geen beschadigde batterijen.

Opslag

Laat uw step niet langdurig in direct zonlicht of koud weer staan. De ideale opslagtemperatuur voor uw step en batterij ligt tussen 15° en 20°Celsius. Bewaar uw elektrische step niet in woonruimtes, maar in de garage.

Wat te doen na een val of ongeluk

Breng uw elektrische step na een val of ongeluk naar een erkend servicecentrum en laat hem controleren op schade.

Reiniging

Om corrosie van de schroeven en onnodige slijtage te voorkomen, is het raadzaam om de unit elke drie maanden en na elke rit in de regen grondig te reinigen en te drogen. Spoel de step na het reinigen af met schoon water om eventuele resten van het gebruikte reinigingsmiddel te verwijderen. Droog de step vervolgens af met een doek.

OPMERKING
Gebruik apparaatspecifieke reinigingsmiddelen en verzorgingsproducten, evenals een zachte spons. Gebruik nooit oplosmiddelen voor het reinigen en vermijd het reinigen van de step direct onder stromend water.

Reparatie

Laat alle reparaties uitvoeren door een erkende dealer of een erkend servicecentrum. Voer zelf geen reparaties uit aan elektrische onderdelen. Alleen een specialist mag behuizingen met ingebouwde elektrische onderdelen openen.

INITIËLE INSTALLATIE

Vóór het eerste gebruik

• Controleer de leveringsomvang:
  • Step, oplader & voedingskabel, gebruikershandleiding
• Het einde van deze gebruikershandleiding bevat de micro-pas. Vul de micro-pas volledig in en bewaar deze samen met het aankoopbewijs. De micro-pas maakt een vlotte verwerking van reparaties en garantiegevallen mogelijk.
• De batterij is bij levering slechts gedeeltelijk opgeladen. Laad de batterij vóór het eerste gebruik volledig op met de meegeleverde oplader.

Vóór elke rit

De elektrische step moet vóór elke rit worden gecontroleerd op zijn verkeersveiligheid. Het voertuig wordt door de fabrikant volledig gebruiksklaar geleverd. Omdat defecten die de functie van het voertuig mogelijk aantasten, kunnen optreden tijdens transport en tijdens periodes dat het voertuig niet op de weg is, dient u altijd op de volgende punten te letten vóór het eerste gebruik en vóór elke rit:

WERKING

Uitvouwen

Uw elektrische step wordt opgevouwen geleverd. In een paar eenvoudige stappen is hij uitgevouwen en klaar om te rijden. Hieronder wordt uitgelegd hoe u de step uitvouwt.

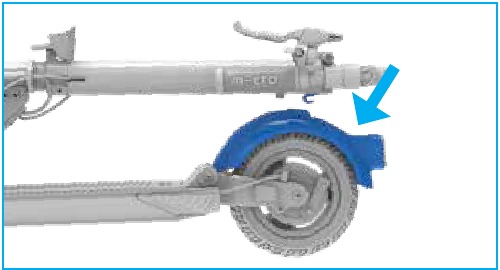

1. Druk het achterrempedaal naar beneden om de voorste buishaak los te maken.

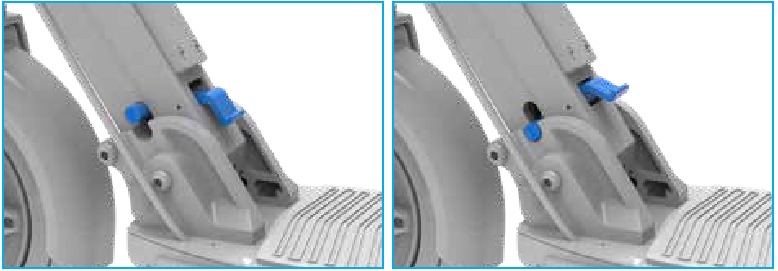

2. Trek de voorste buis omhoog tot u een klik hoort. De bout op het vouwblok zit nu correct op zijn plaats.


Opvouwen

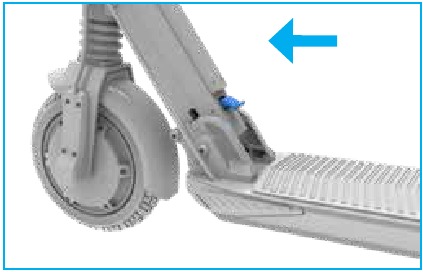

1. Om uw step op te vouwen, duwt u de blauwe hendel met uw voet omlaag terwijl u druk uitoefent op het stuur in de rijrichting.

2. Deze step heeft geen zijstandaard. U kunt hem laten staan door hem gedeeltelijk op te vouwen

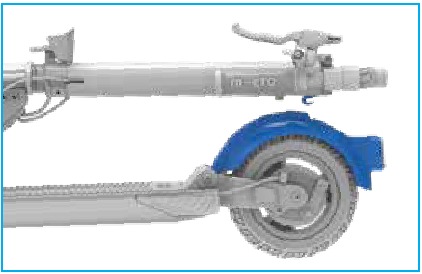

3. Klik de haak op de verticale buis in het achterrempedaal.

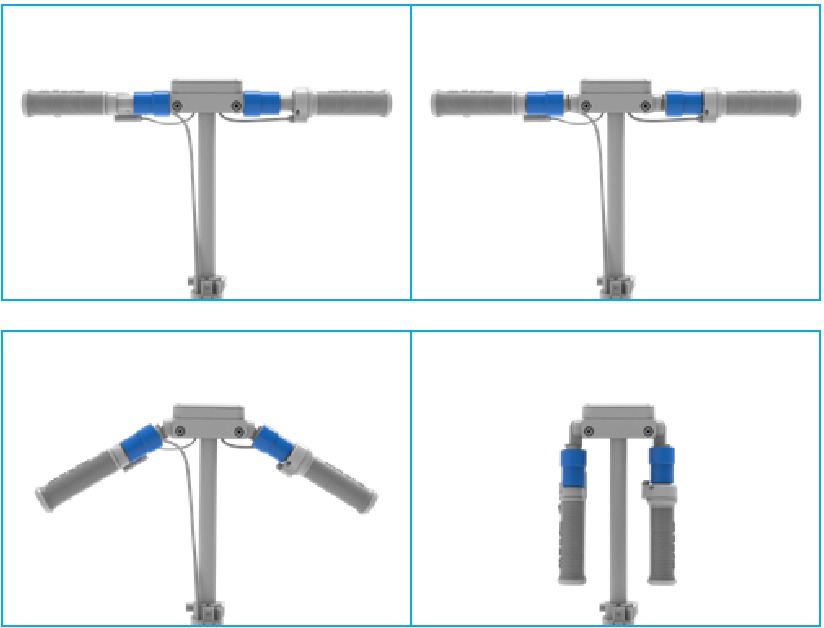

Opvouwbare handgrepen

U kunt de handgrepen van de step opvouwen om hem compact op te bergen. Om dit te doen, trekt u de handgrepen horizontaal uit en vouwt u ze naar beneden. Om ze uit te vouwen, duwt u ze iets omhoog en ze klikken automatisch in de juiste positie.

Het licht in- en uitschakelen

• Om het licht aan/uit te schakelen, drukt u kort op de lichtknop (tweede knop vanaf de rechterkant van het display).

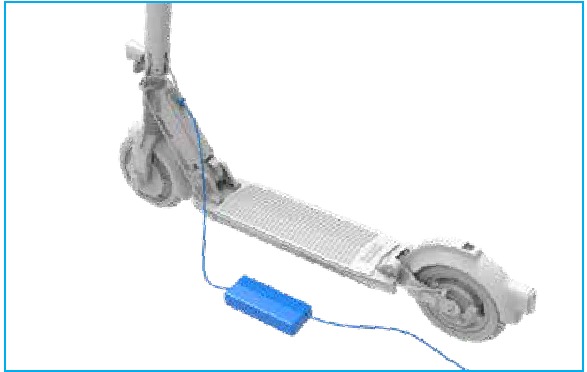

De batterij opladen

Hieronder wordt het oplaadproces beschreven:

• Sluit de elektrische step aan op de oplader.

• Sluit de oplader aan op een stopcontact. U kunt zien dat de oplader en de step correct zijn aangesloten wanneer het LED-display op de voedingseenheid rood wordt (dit kan enkele seconden duren).
• Wanneer de step volledig is opgeladen, wordt het LED-display op de oplader groen.

De geïnstalleerde batterijen zijn oplaadbare lithium-ionbatterijen. Laad nooit batterijen op die niet bedoeld zijn om te worden opgeladen.

Remmen

Gebruik indien mogelijk meerdere remmen tegelijk tijdens het remmen. Wissel de remmen af tijdens lange afdalingen om oververhitting te voorkomen.

Vochtige of natte wegdekken leiden tot een langere remafstand. Wees voorzichtig en verminder de snelheid op gladde of oneffen wegdekken.

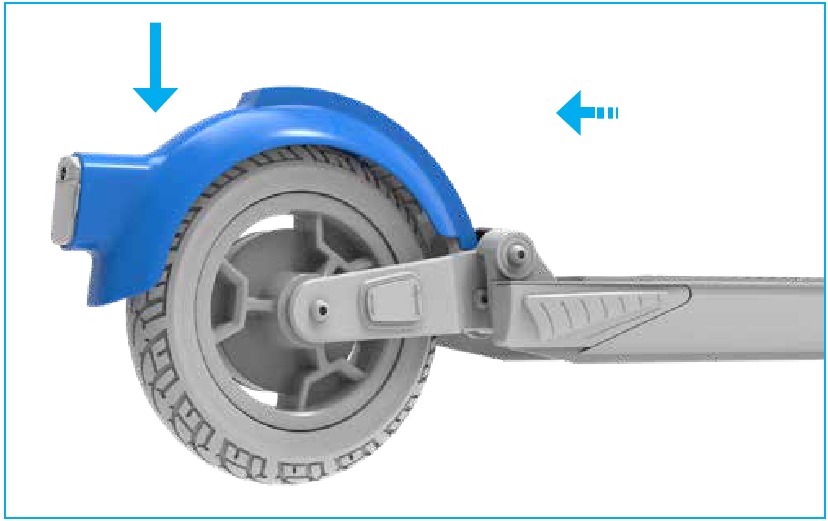

De voetrem bedienen

Verplaats tijdens het remmen het lichaam zodat het zwaartepunt naar het achterwiel wijst om de beste remprestaties te bereiken. Het verplaatsen van uw gewicht naar achteren / beneden verkort de remafstand aanzienlijk. Het bedienen van de voetrem activeert automatisch de motorrem.

De regeneratieve rem bedienen

Om de regeneratieve rem (motorrem) te activeren, draait u de gashendel vanuit de nulstand in de rijrichting. U zult onmiddellijk merken hoe de elektrische rem aanvoelt.

Rijden met het apparaat

Rijd langzaam om te wennen aan het nieuwe rijgevoel, vooral wanneer u voor het eerst rijdt. Houd er altijd rekening mee dat het rijden met hogere snelheden op de elektrische step ook zal leiden tot een langere remafstand.

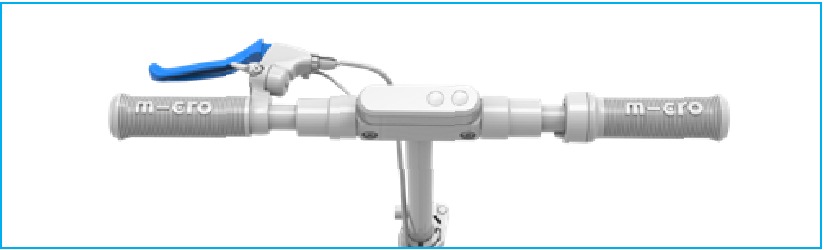

De handrem bedienen

Om de handrem (trommelrem op het achterwiel) te activeren, trekt u aan de linkerhandgreep.
Het bedienen van de handrem activeert automatisch de motorrem.

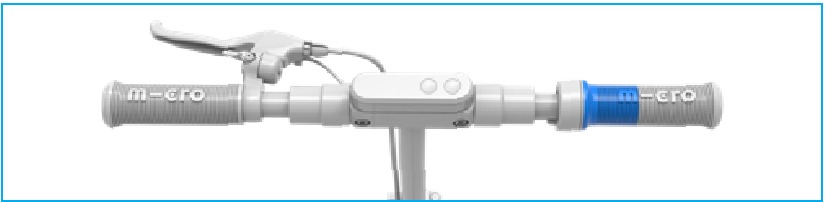

Gashendelacceleratie

De elektrische step heeft een gashendel (rechterkant) om de snelheid te regelen. Om te starten, zet u zich met uw voet af van de grond en draait u vervolgens de gashendel naar het lichaam toe om de step te versnellen.

Cruisecontrol

De elektrische step heeft cruisecontrol. De cruisecontrol is standaard gedeactiveerd. Om de cruisecontrol te activeren, houdt u de lichtknop drie seconden ingedrukt.
Nu is de cruisecontrolfunctie actief. De step behoudt automatisch zijn snelheid als u de gashendel vijf seconden lang op een bepaalde snelheid blijft draaien. Om de cruisecontrol te deactiveren, drukt u op elk moment op een van de remmen.
Om de cruisecontrolfunctie te deactiveren, houdt u de lichtknop nogmaals drie seconden ingedrukt.

Rijprogramma's

Uw elektrische step heeft verschillende vooraf ingestelde rijprogramma's. De Eco-modus geeft u bijvoorbeeld de mogelijkheid om comfortabel lange afstanden af te leggen, terwijl de Sport-modus u in staat stelt om snel bergen te beklimmen.

* Volgens landspecifieke voorschriften kan de maximale snelheid worden beperkt tot 20 km/u.

LET OP
De elektrische step is niet goedgekeurd voor algemeen gebruik op de openbare weg. Houd er rekening mee dat elk land specifieke voorschriften en beperkingen heeft voor elektrische voertuigen in het wegverkeer (vooral met betrekking tot maximale snelheid, prestaties en toegestane wegen). Informeer u persoonlijk en gedetailleerd over de geldende richtlijnen voor uw land.

Instellen van de rijprogramma's

U kunt tussen de rijprogramma's schakelen door op de aan/uit- & modusselectieknop te klikken.

Display-interface en functies

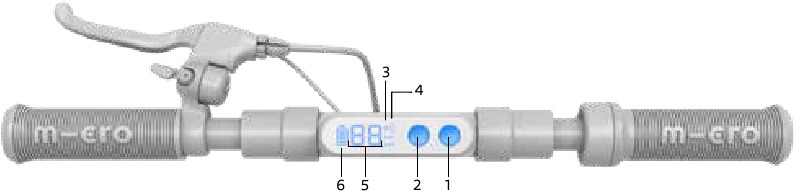

De volgende illustratie toont de verschillende posities op het display.

• Het nummer (1–4) bovenaan het scherm toont de geselecteerde rijmodus.
• De grote cijfers aan de linkerkant tonen de huidige snelheid.
• Het batterijpictogram aan de linkerkant geeft de huidige laadstatus van uw batterij weer.

1. AAN/UIT & Modusselectieknop:
   • AAN/UIT: 3 seconden ingedrukt houden
   • Modus (1–4): kort indrukken
2. Lichtknop:
   • Licht AAN/UIT: kort indrukken
   • Cruisecontrol: 3 seconden ingedrukt houden
3. Bluetooth-teken
4. Modus (1–4)
5. Snelheid
6. Batterijniveau

ONDERHOUD

Om een lange levensduur van uw elektrische step te garanderen, is het noodzakelijk om de step eenmaal per jaar of om de 500 kilometer (afhankelijk van wat zich het eerst voordoet) naar een geautoriseerde dealer of een geautoriseerd servicecentrum te brengen voor een onderhoudsbeurt. Overhandig het servicecentrum het serviceverslag en zorg ervoor dat de service correct is ingevoerd.

LET OP
Nadat u de elektrische step voor de eerste 5 uur hebt gebruikt, controleert u of alle schroeven zijn aangedraaid en draait u indien nodig losse schroeven vast.

Batterijonderhoud
Volg de onderhoudsinstructies om een lange levensduur van uw batterijpakket te garanderen:

• Bewaar batterijen bij een temperatuur tussen 5° en 35°Celsius.
• Laad de batterij direct na aankoop volledig op.
• Laad de batterij elke drie maanden volledig op als de step niet in gebruik is.
• De batterij moet binnen drie dagen na volledige ontlading worden opgeladen.

LET OP
Schade als gevolg van het niet naleven van de bovenstaande onderhoudsinstructies valt niet onder garantieclaims.

TECHNISCHE GEGEVENS

	Micro Explorer
Artikelnummer	EM0036, EM0037, EM0038, EM0039, EM0051
Wielmaat (voor/achter)	200 / 200 mm
Gewicht	13 kg
Gashendel
Voor- en achterwielrem
Intelligente achterlicht
Intelligente voorlicht
Prestaties (max. vermogen)	250 / 300 / 400 / 500 Watt
Wielmateriaal	Rubber
Hoogte van het stuur	1070 mm
Totale lengte	980 mm
Batterij	36 V / 7.8 Ah / 280 Wh
Cellen	LG
Bereik	25 km *
Snelheid	6 / 20 / 25 km/u
Oplaadtijd	3.5 uur
Laadstatus	indicatie op het display

(*) autonomie gebaseerd op normale omstandigheden (vlakke ondergrond, temperatuur van 20° Celsius, 75 kg berijdersgewicht)

VEILIGHEIDSINSTRUCTIES

voor het gebruik van de elektrische scooter

• Gebruik de elektrische scooter niet als u niet volledig bekend bent met de werking en functies ervan.
• De scooter mag niet worden gebruikt door personen met een beperkte fysieke, zintuiglijke of mentale capaciteit, of gebrek aan ervaring en expertise.
• Kinderen mogen de elektrische scooter niet gebruiken, schoonmaken of onderhouden.
• De extra elektronische remassistentie (motorrem) kan leiden tot een kortere remafstand. Houd er rekening mee dat de motorrem niet wordt ondersteund als...
  • de batterij leeg is en u alleen met lichaamskracht rijdt.
  • de batterij 100% is opgeladen en er dus geen energie kan worden teruggewonnen.
• Vermijd rijden in de schemering of bij slecht verlichte omstandigheden.
• Voor optimale zichtbaarheid en veiligheid altijd met ingeschakelde verlichting rijden.
• Draag altijd geschikte beschermende uitrusting.

• Zorg ervoor dat u een goedgekeurde, passende fietshelm draagt, zelfs als er geen wettelijke vereiste is.
• Draag altijd schoenen.
• Vermijd steile afdalingen, omdat deze tot vallen kunnen leiden.
• Let altijd op andere weggebruikers. Het wangedrag van anderen kan leiden tot ongelukken en verwondingen.
• Rijd altijd voorzichtig en let vooral op de staat van de weg. Onvoorspelbare wegomstandigheden, zoals gladheid of bladeren, kunnen leiden tot een verhoogd risico op slippen.
• Spring niet met de scooter en zorg er altijd voor dat u kuilen, stoepranden en andere obstakels vermijdt.
• Raak de rem niet aan na langdurig remmen; deze kan heet zijn.
• Als de elektrische scooter wordt blootgesteld aan vocht door nat weer of reiniging, kan het vocht de reactiesnelheid van het remsysteem beïnvloeden. Rijd de scooter op een veilige plaats om de remmen na het reinigen te drogen.
• Bewaar de elektrische scooter nooit in woonruimtes of in de buurt van ontvlambare voorwerpen.

voor hulpstukken en wijzigingen

• Wijzig de elektrische scooter niet en installeer geen onjuiste accessoires, omdat dit uw veiligheid in gevaar brengt.
• Het gebruik van ongeautoriseerde accessoires kan leiden tot ernstig letsel of schade aan de elektrische scooter.
• 'Customization' of 'Tuning' van de elektrische scooter is verboden.
• Hang geen items zoals tassen aan het stuur, omdat dit een nadelig effect heeft op de rijeigenschappen.

voor het gebruik van de batterij

• Zorg ervoor dat u de batterij alleen oplaadt met de meegeleverde oplader en alleen bij temperaturen tussen 5° en 35°Celsius.
• Volg de veiligheidsinstructies op de batterij.
• Laad de batterij nooit onbeheerd op.
• Zorg bij het opladen van de batterij voor een goede stekkerverbinding, voldoende ventilatie en een droge omgeving.
• Breng de oplader, het elektriciteitsnet en de aansluitkabels nooit in contact met water, omdat dit een elektrische schok kan veroorzaken. Raak de batterij en oplader niet aan met natte handen.
• Controleer de aansluitstekker en oplader regelmatig. Laat ze vervangen als er schade is.
• Bewaar de batterij altijd bij temperaturen tussen 5° en 35°Celsius.
• Houd de batterij te allen tijde buiten bereik van kinderen en dieren.
• Alle reparaties en onderhoud aan de batterij of oplader moeten worden uitgevoerd door een specialist.

voor installatie, onderhoud en reparatie

• Onjuist aandraaien van schroeven kan leiden tot materiaalmoeheid. Schroeven worden zacht wanneer ze worden blootgesteld aan overmatige spanning en kunnen scheuren. Dit verhoogt het risico op ongelukken en verwondingen. Gebruik altijd een momentsleutel om de schroeven vast te draaien.
• Raadpleeg altijd een specialist voor reparaties aan het aandrijfsysteem.
