MIRA EXCEL, EXCEL B Handleiding

INLEIDING

Om optimaal van uw nieuwe product te kunnen genieten, dient u deze handleiding aandachtig door te lezen en deze vervolgens te bewaren om later te kunnen raadplegen.

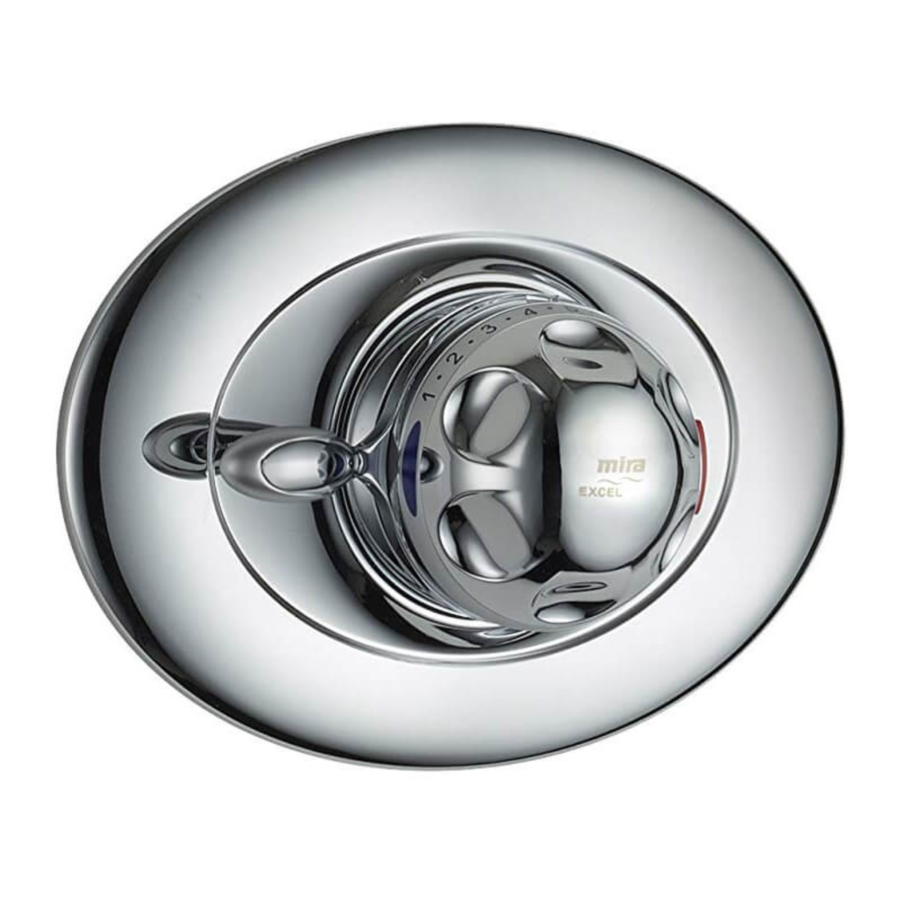

De Mira Excel is een thermostatische mengkraan met onafhankelijke selectie van sproeikracht en temperatuur. De thermostatische mengkraan bevat een temperatuurgevoelige eenheid met wascapsule. Dit zorgt voor een vrijwel onmiddellijke reactie op veranderingen in druk of temperatuur van de binnenkomende watertoevoer om de geselecteerde temperatuur te handhaven. Er is een instelbare maximale temperatuurbegrenzer aanwezig die de temperatuur tot het gewenste niveau beperkt. Met een overbruggingsknop kan de gebruiker de vooraf ingestelde maximale temperatuur overschrijden. De volumestroomregeling maakt gebruik van keramische plaattechnologie die direct op de warme en koude inlaatopeningen werkt om een nauwkeurige regeling en isolatie van de binnenkomende watertoevoer te bieden. Er zijn inlaatfilters aangebracht om het thermostatische regelmechanisme te beschermen. De Mira Excel (zichtbare uitvoering) heeft verstelbare inlaatopeningen die geschikt zijn voor leidingwerkcentra tussen 150 mm en 155 mm.
Mira Excel: Een zichtbare douchekraan voor aansluiting op wandmontage of leidingwerk met achteringang.
Mira Excel B: Een ingebouwde douchekraan voor aansluiting op verborgen leidingwerk.

Patent- en modelregistratie

Aanbevolen gebruik

Toepassing	Alleen kraan	Kraan met fittingen
Huishoudelijk
Lichte commerciële toepassingen
Zware commerciële toepassingen
Gezondheidszorg

Opmerking: Er zijn afzonderlijk zware douchefittingen verkrijgbaar voor gebruik in de gezondheidszorg en zware commerciële toepassingen. Neem contact op met de klantenservice voor meer informatie.

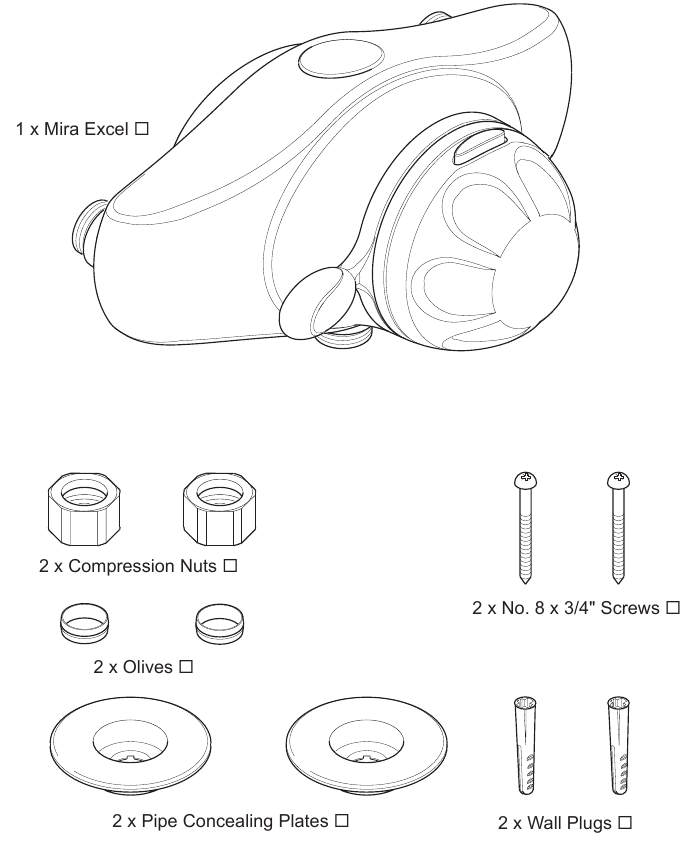

CHECKLIST INHOUD VERPAKKING

Vink de juiste vakjes aan om vertrouwd te raken met de onderdeelnamen en te bevestigen dat de onderdelen zijn meegeleverd.

Excel thermostatische mengkraan

Documentatie
1 x Installatie- en gebruikershandleiding
1 x Installatiesjabloon

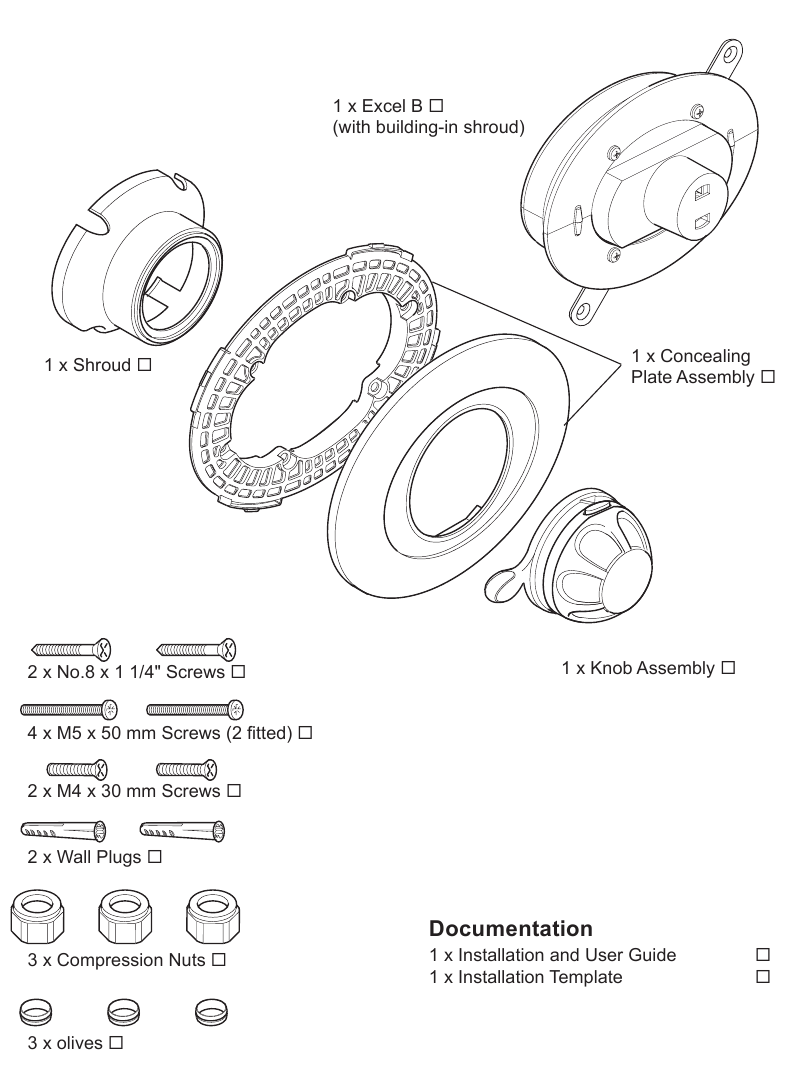

Excel B thermostatische mengkraan

AFMETINGEN

Excel

Excel B

Alle afmetingen in mm.

SPECIFICATIES

1. Drukbereiken
   1. Minimaal gehandhaafde druk: 0,1 bar (1,0 meter opvoerhoogte) bij gebruik met Mira douchefittingen.
   2. Maximaal gehandhaafde druk: 5,0 bar.
   3. Maximale statische druk: 10 bar.
      Opmerking: Nominaal gelijke inlaatdrukken worden aanbevolen voor optimale prestaties.
2. Temperatuurregeling
   1. Nauwkeurige temperatuurregeling wordt geboden tussen 35 °C en 45 °C.
      Opmerking: De onderstaande specificatie voor temperatuurregeling wordt bereikt met de mengselinstelling tussen 35 °C en 45 °C, met toevoertemperaturen van 15 °C koud en 65 °C warm, EN nominaal gelijke inlaatdrukken.
   2. De gemengde temperatuur wordt gehandhaafd binnen 2 °C met een verandering van 10 °C in de warme of koude toevoer.
   3. De wascapsulesensor zorgt voor een afsluiting tot lekkage in ongeveer 2 seconden als de koude toevoer uitvalt. Afsluiting tot lekkage wordt alleen bereikt als de warme toevoer 12 °C boven de mengtemperatuur ligt.
3. Normen en goedkeuringen
   1. Ontworpen om te voldoen aan BS EN 1111 en 1287 voor thermostatische mengkranen en om te worden gebruikt binnen systemen die zijn ontworpen volgens BS6700.
   2. BS 6700 beveelt aan dat de temperatuur van opgeslagen water nooit hoger mag zijn dan 65 °C. Een opgeslagen watertemperatuur van 60 °C wordt voldoende geacht om aan alle normale eisen te voldoen en zal de afzetting van kalk in gebieden met hard water minimaliseren.

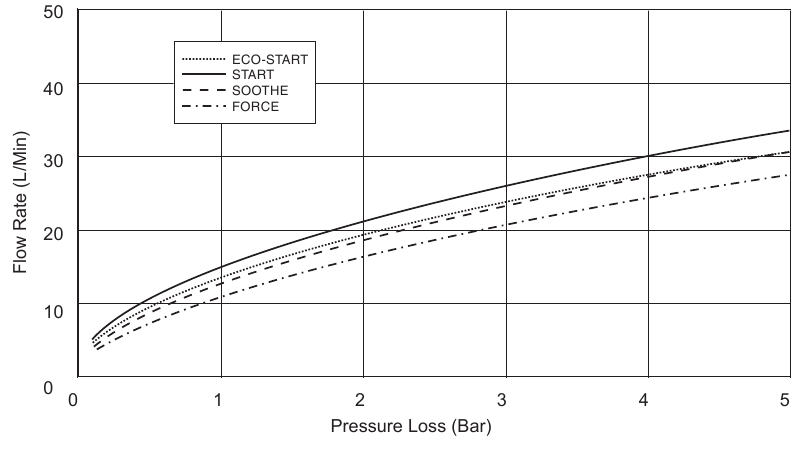

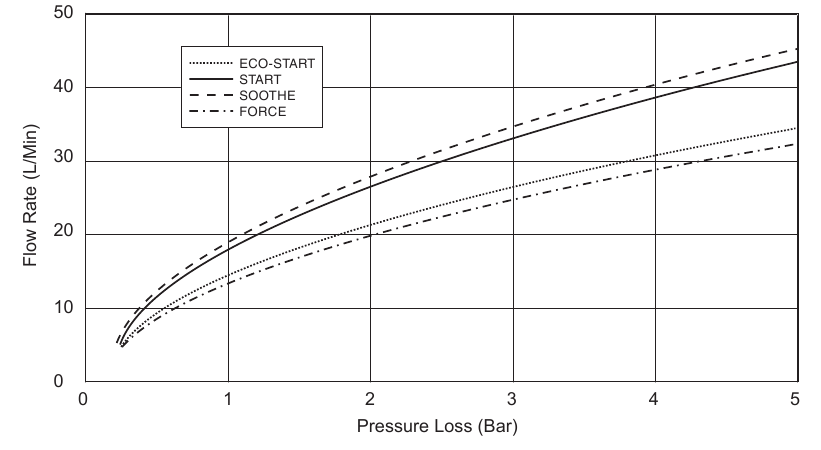

4. Debieten
   Opmerking: Drukconversie: 1 bar = 10 m waterkolom = 100 kPa
   Mira Excel met Logic Fittings, spuitplaat met hoge capaciteit

   Mira Excel met Logic Fittings, spuitplaat met lage capaciteit


INSTALLATIEVEREISTEN

Sleutel tot symbolen

	Vlotterkraan		Dubbele waaierpomp
	Afsluitklep		Enkele waaierpomp
	Thermostatische mengkraan		Temperatuurregelklep
	Overloopindicator		Mini expansievat
	Drukreduceerventiel

De Mira Excel is compatibel met de volgende systemen:

Systeem met zwaartekrachtvoeding
De thermostatische mengkraan MOET worden gevoed door een koudwaterreservoir en een warmwaterboiler die nominaal gelijke druk leveren.

Gasverwarmingssysteem
De thermostatische mengkraan MOET worden geïnstalleerd met een gasboiler of combiketel met een volledig modulerend ontwerp.

Niet-ontlucht hoofdwaterdruksysteem
De thermostatische mengkraan kan worden geïnstalleerd met een niet-ontluchte boiler voor warmwateropslag.

Direct warmwatersysteem onder hoofddruk (thermische opslag)
De thermostatische mengkraan kan worden geïnstalleerd met systemen van dit type met gebalanceerde druk.

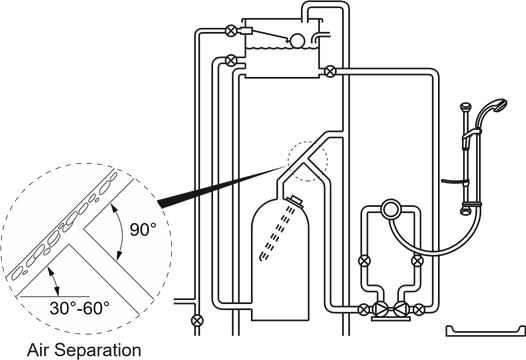

Pompsysteem
De thermostatische mengkraan kan worden geïnstalleerd met een inlaatpomp (dubbele waaier). De pomp moet op de vloer naast de boiler worden geïnstalleerd.

INSTALLATIE

Algemeen
De installatie moet worden uitgevoerd volgens deze instructies en moet worden uitgevoerd door aangewezen, gekwalificeerd en competent personeel.
De installatie moet voldoen aan de "Water Supply Regulations 1999 (Water Fittings)" of aan specifieke voorschriften en praktijken die zijn gespecificeerd door het plaatselijke waterbedrijf of waterleidingbedrijf.
Opmerking: Zorg ervoor dat alle sitevereisten overeenkomen met de informatie in het gedeelte: 'Specificaties'.

1. De mengkraan mag niet worden geïnstalleerd in een gebied waar het kan vriezen.
2. Voor scheidingswanden kunnen alternatieve bevestigingen nodig zijn.
3. Afsluiters moeten dicht bij de mengkraan worden geïnstalleerd voor eenvoudig onderhoud.
4. Leidingen moeten stevig worden ondersteund en mogen geen spanning op de aansluitingen veroorzaken.
5. Doodlopende leidingen moeten tot een minimum worden beperkt.
6. De lay-out van de toevoerleidingen moet zo zijn dat het effect van het gebruik van andere uitlaten op de dynamische druk aan de ingangen van de mengkraan tot een minimum wordt beperkt.
7. Schroefdraadverbindingen van de inlaat en uitlaat moeten worden gemaakt met PTFE-tape of vloeibare afdichtmiddel. Gebruik geen afdichtmiddelen op oliebasis die niet uitharden.
8. Om leidingvuil te verwijderen, is het essentieel dat de toevoerleidingen grondig worden doorgespoeld voordat de definitieve aansluiting plaatsvindt.
9. Bepaal een geschikte positie voor de mengkraan. De positie van de mengkraan en de douchearmaturen moet een minimale afstand van 25 mm bieden tussen het overloopniveau van de douchebak/het bad en de handdouche. Dit is om terugheveling te voorkomen. Raadpleeg voor meer informatie over de installatie van uw douchearmaturen de installatie- en gebruikershandleiding voor de armaturen.
   Opmerking: Gebruik alleen douchearmaturen die worden aanbevolen door de fabrikant of leverancier.

Excel

1. Toevoer via achteraansluiting (opgaande of dalende verborgen leidingen)
   1. Gebruik de installatiesjabloon om de posities van de gaten voor de achterplaat en de hartafstand van de leidingen te markeren.

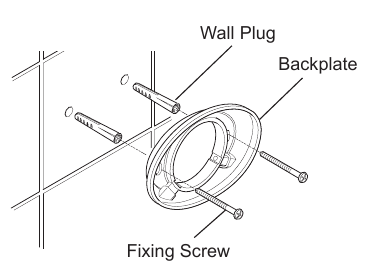

   2. Boor voor massieve muren de gaten voor de achterplaat met een boor van 6 mm diameter en plaats de pluggen (meegeleverd). Voor andere soorten muurconstructies kan alternatieve bevestiging nodig zijn.
   3. Gebruik de twee bevestigingsschroeven nr. 8 x 1 3/4" (meegeleverd) om de achterplaat aan de muur te bevestigen. Zorg ervoor dat de twee schuine bevestigingsgaten zich aan de onderkant van de achterplaat bevinden.

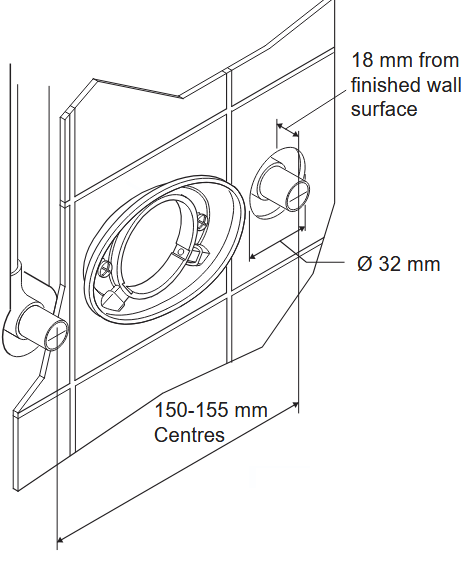

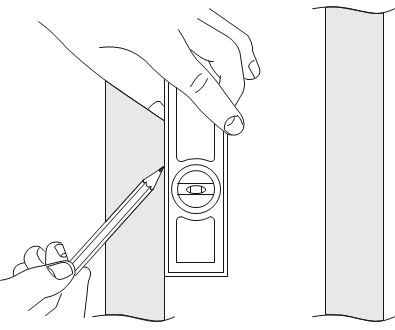

   4. Gebruik een waterpas en een potlood om de route van de warm- en koudwaterleidingen te markeren met een hartafstand van 150-155 mm.
      Opmerking: De Excel wordt standaard geleverd met warme toevoer links, koude toevoer rechts en onderuitgang. Voor installaties met omgekeerde warm- en koudwatertoevoer dient u de installatie te voltooien en het gedeelte: Omgekeerde toevoeraansluitingen te raadplegen.

   5. Verwijder het pleister en de baksteen/blok tot de vereiste diepte om de leidingen te verbergen.
      Opmerking: De diepte moet voldoende zijn om te voorkomen dat de leidingafdekplaten de sanitaire ellebogen raken.
   6. Installeer de toevoerleidingen. De leidingen moeten 18 mm uit het afgewerkte oppervlak van de muur steken met een hartafstand van 150-155 mm.
      Opmerking: Gebruik de installatiesjabloon om ervoor te zorgen dat de leidingen zich in de juiste positie bevinden.

   7. Werk het oppervlak van de muur naar wens af. De uitsparingen waar de leidingen uitkomen, moeten ook de flenzen van 32 mm diameter x 10 mm diep op de leidingafdekplaten kunnen bevatten.

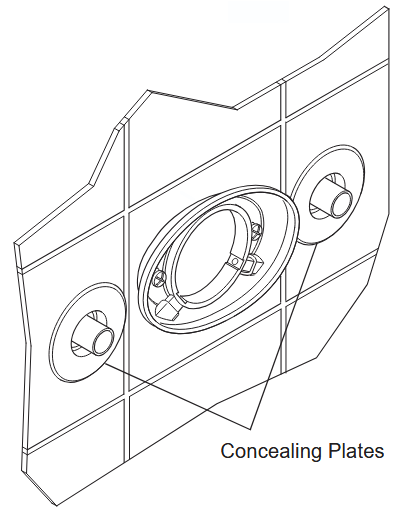

   8. Plaats de leidingafdekplaten over de warm- en koudwaterleidingen.

   9. Spoel de warm- en koudwaterleidingen grondig door. De toevoer moet schoon en vrij van vuil zijn voordat de douchebediening wordt aangesloten. Als dit niet gebeurt, kan dit leiden tot een storing van het product.

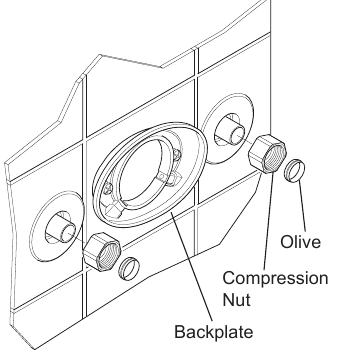

   10. Schuif de wartelmoeren en olijven over de toevoerleidingen.

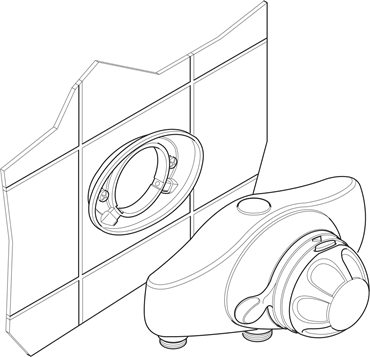

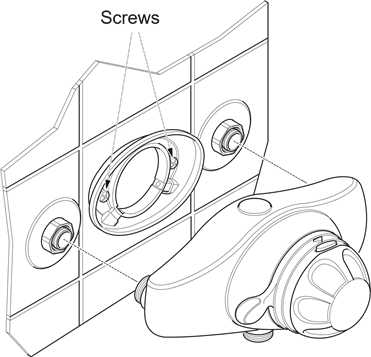

   11. Plaats de Excel-douchebediening op de achterplaat en de toevoerleidingen en houd deze op zijn plaats.
       Opmerking: Lijn de verstelbare ingangen uit om de plaatsing op de leidingen te vergemakkelijken.

   12. Gebruik een geschikte schroevendraaier om de twee schroeven in de achterplaat vast te draaien. De schroeven houden de douchebediening op zijn plaats.

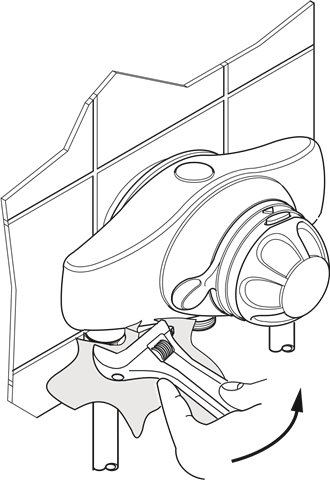

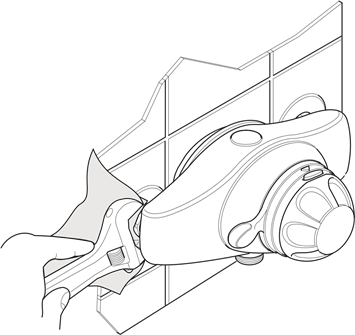

   13. Gebruik een geschikte sleutel om de wartelmoeren vast te draaien (tegen de klok in draaien, gezien vanaf de voorkant). Bescherm de verchroomde oppervlakken met een doek.
       Draai de moeren niet te vast.
   14. Zet de watertoevoer aan en controleer op lekkage.

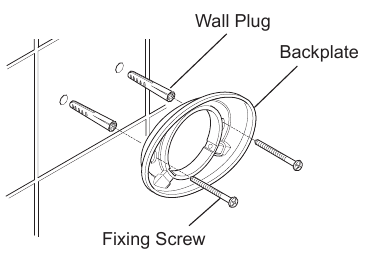

Douche-armaturen

15. Installeer de douchearmaturen. Raadpleeg de installatie- en gebruikershandleiding voor de douchearmaturen.

2. Blootliggende toevoer (opgaande of dalende leidingen aan het oppervlak)
   Opgaande toevoer
   1. Gebruik de installatiesjabloon om de posities van de gaten voor de achterplaat en de hartafstand van de leidingen te markeren.

   2. Boor voor massieve muren de gaten voor de achterplaat met een boor van 6 mm diameter en plaats de pluggen (meegeleverd). Voor andere soorten muurconstructies kan alternatieve bevestiging nodig zijn.

   3. Bevestig de achterplaat aan de muur met de twee bevestigingsschroeven (meegeleverd). Zorg ervoor dat de schuine bevestigingsgaten zich aan de onderkant van de achterplaat bevinden.

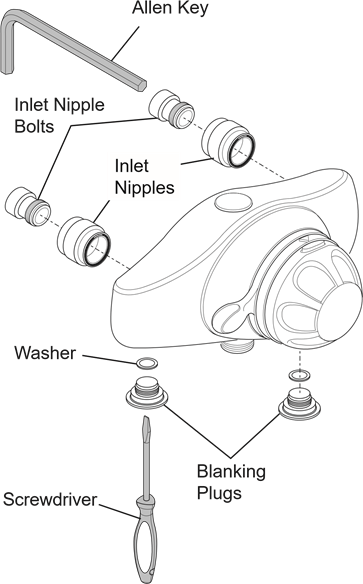

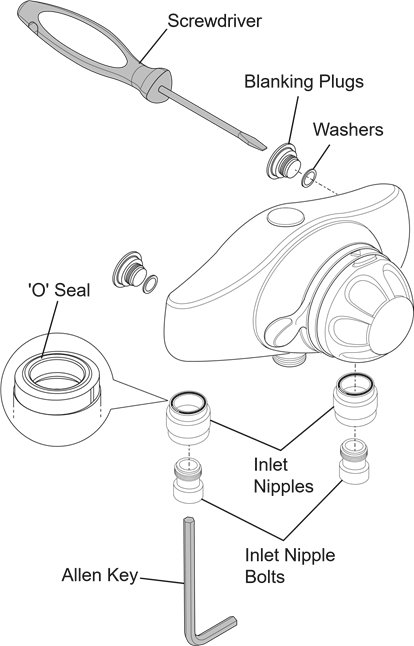

   4. Gebruik een geschikte schroevendraaier om de blindpluggen uit de opgaande toevoeropeningen te verwijderen.

   5. Gebruik een inbussleutel van 12 mm (niet meegeleverd) om de inlaatnippelbouten uit de achterste toevoeropeningen te verwijderen.
   6. Verwijder de inlaatnippels.
   7. Lijn de inlaatnippels uit en plaats ze, compleet met 'O'-ringen, in de opgaande toevoeropeningen.

   8. Plaats en draai de inlaatnippelbouten vast met een inbussleutel van 12 mm (niet meegeleverd).
      Opmerking: De nippel blijft drijven wanneer de bout is vastgedraaid.
   9. Schroef de blindpluggen, compleet met ringen, in de achterste toevoernippelgaten. Draai de blindpluggen vast met een geschikte schroevendraaier.
   10. Plaats de Excel-douchebediening op de achterplaat.
   11. Gebruik een geschikte schroevendraaier om de twee schroeven in de achterplaat vast te draaien. De schroeven houden de douchebediening op zijn plaats. Draai de schroeven niet te vast.

   12. Installeer de warm- en koudwaterleidingen op ongeveer 35 mm van de afgewerkte muur met een hartafstand van 150-155 mm.
       Gebruik de installatiesjabloon om ervoor te zorgen dat de leidingen zich in de juiste positie bevinden.
       Opmerking: De Excel wordt standaard geleverd met warme toevoer links, koude toevoer rechts en onderuitgang. Voor installaties met omgekeerde warm- en koudwatertoevoer dient u de installatie te voltooien en het gedeelte: Omgekeerde toevoeraansluitingen te raadplegen.
       Opmerking: Spoel de warm- en koudwaterleidingen grondig door. De toevoer moet schoon en vrij van vuil zijn voordat de douchebediening wordt aangesloten. Als dit niet gebeurt, kan dit leiden tot een storing van het product.

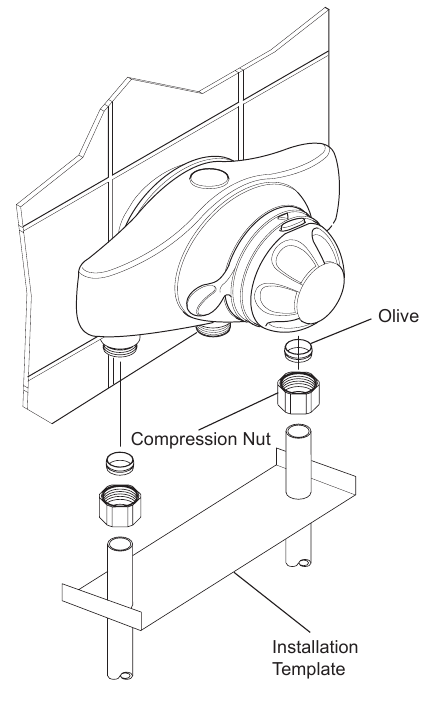

   13. Schuif de wartelmoeren en olijven over de toevoerleidingen.
   14. Steek de warm- en koudwaterleidingen volledig in de inlaatnippels en schuif de olijven en wartelmoeren op hun plaats.
       Opmerking: Lijn de verstelbare ingangen uit om de plaatsing op de leidingen te vergemakkelijken.

   15. Gebruik een geschikte sleutel om de wartelmoeren vast te draaien. Bescherm de verchroomde oppervlakken met een doek.
   16. Zet de watertoevoer aan en controleer op lekkage.

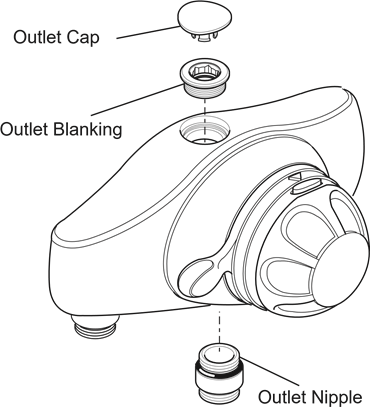

Dalende toevoerleidingen

17. Volg de installatie-instructies voor Rising Supplies van 1 tot en met 9.

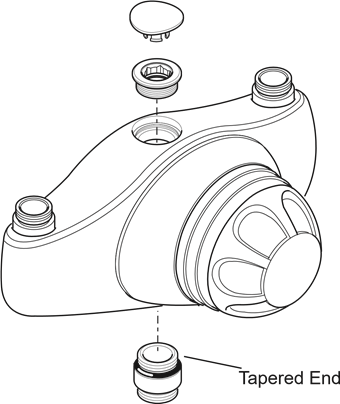

18. Gebruik de 12 mm inbussleutel om de plug van de uitlaatnippel te verwijderen.
19. Wrik voorzichtig de uitlaatkap van de uitlaatblindplug in de douchebedieningsbehuizing.

20. Gebruik de 12 mm inbussleutel om de uitlaatblindplug te verwijderen.
21. Schroef de uitlaatnippel, compleet met 'O'-ring, in het gat dat eerder was afgesloten. Draai de uitlaatnippel vast met de 12 mm inbussleutel.
22. Schroef de uitlaatblindplug, compleet met 'O'-ring, in het uitlaatgat tussen de twee inlaatnippels. Draai de uitlaatblindplug vast met de 12 mm inbussleutel.
23. Plaats de uitlaatkap correct. De overeenkomende contouren van de uitlaatkap en de douchebedieningsbehuizing moeten zijn uitgelijnd.

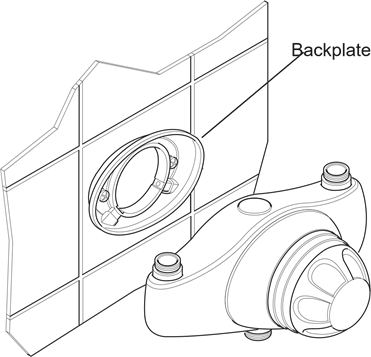

24. Plaats de Excel-douchebediening op de achterplaat.

25. Gebruik een geschikte schroevendraaier om de twee schroeven in de achterplaat vast te draaien. De schroeven houden de douchebediening op zijn plaats.

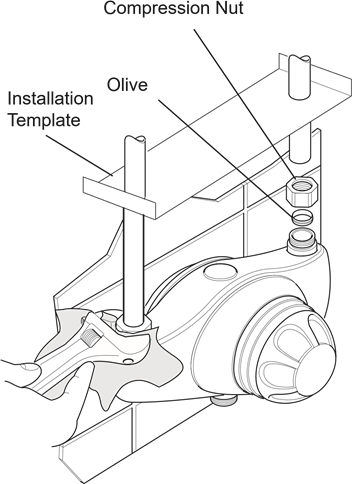

26. Installeer de warme en koude toevoerleidingen op ongeveer 35 mm van de afgewerkte muur op een afstand van 150-155 mm van elkaar.
    Gebruik de installatiesjabloon om ervoor te zorgen dat de leidingen op de juiste positie zitten.
27. Volg de installatie-instructies voor Rising Supplies van 10 tot en met 14.

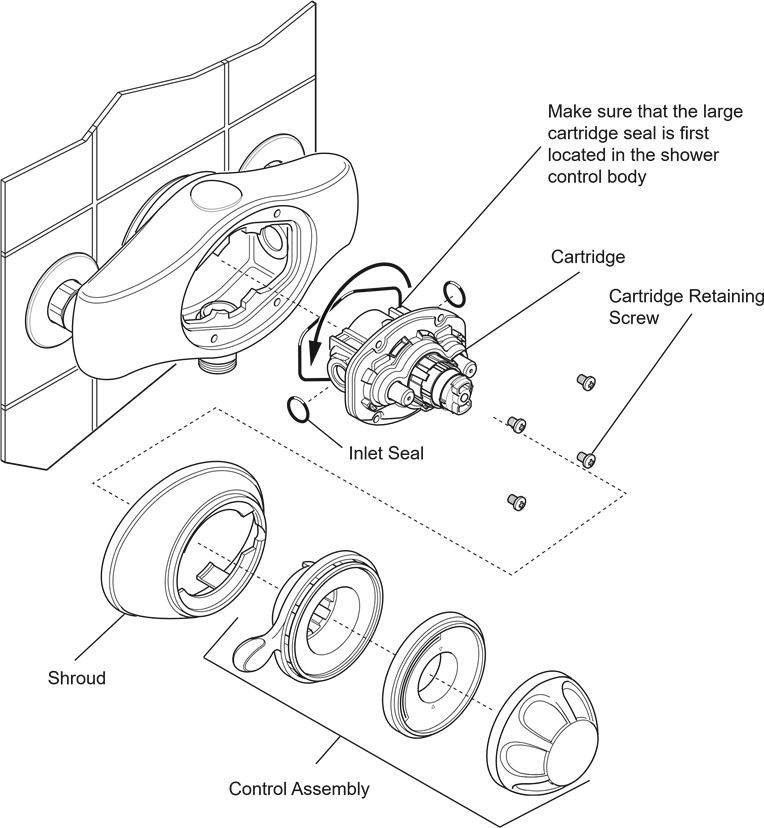

28. Raadpleeg het gedeelte: Omgekeerde inlaataansluitingen en volg de installatie-instructies 2 tot en met 10. Hierdoor komen de cartoucheconstructie, de indicatorafwerking en de temperatuurknop in de juiste richting voor warm links en koud rechts toevoerleidingen.
    Opmerking: Voor dalende toevoerleidingen waarbij de warme en koude toevoerleidingen zijn omgekeerd, hoeven alleen de indicatorafwerking en de temperatuurknop te worden verwijderd en opnieuw te worden geïnstalleerd met de juiste kant naar boven. Raadpleeg het gedeelte: Omgekeerde inlaataansluitingen.

29. Zet de watertoevoer aan en controleer op lekkage.

Douche-armaturen

30. Installeer de douche-armaturen. Raadpleeg de installatie- en gebruikershandleiding voor de douche-armaturen.

Excel B

3. Massieve en droog beklede muren
   Lees eerst het gedeelte:Installatievereisten.
   De ingebouwde douchebediening wordt geleverd met een steunbeugel die kan worden gebruikt om de douchebediening in een massieve of droog beklede muurstructuur te installeren.
   Er is een schuimrubber afdichting aangebracht op de afdekplaatconstructie om de beugel aan het muuroppervlak (d.w.z. tegels) af te dichten. Dit zorgt voor een voldoende afdichting voor de meeste installaties om het binnendringen van water in de muurholte te voorkomen.
   1. Bepaal de route voor de inkomende warme en koude toevoerleidingen.
      Opmerking: Voor sommige installaties moet de kraan mogelijk volledig in de muur worden afgedicht en er is een holteafdichting verkrijgbaar als accessoire.

   2. Bepaal de route voor de uitlaatleidingen. Wanneer u verbinding maakt met de biv-douche-armaturen, wordt aanbevolen de uitlaat boven en aan een kant van de douchebediening te plaatsen. Dit is om te voorkomen dat de flexibele slang de temperatuur- en stroomknoppen van de douchebediening belemmert. Raadpleeg de installatie- en gebruikershandleiding voor meer informatie over de installatie van de douche-armaturen.

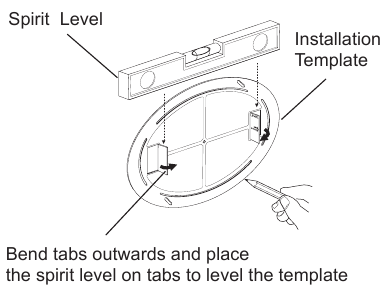

   3. Als u de douche in een massieve muur installeert, markeer dan een opening die voldoende is om de douchebediening te plaatsen, ongeveer 245 mm x 145 mm op het oppervlak van de muur. Waterpas Als u de douche in een droog beklede muur installeert, gebruik dan de installatiesjabloon en markeer de buitenrand.

   4. Markeer de route van de toevoer- en afvoerleidingen.
   5. Verwijder het pleisterwerk en de baksteen/blok voor de douchebediening tot een diepte tussen 64 en 81 mm van het afgewerkte oppervlak van de muur. De douchebehuizing vereist een vrije diepte van 58 mm, met een afgewerkte wanddikte tussen 6 en 23 mm.

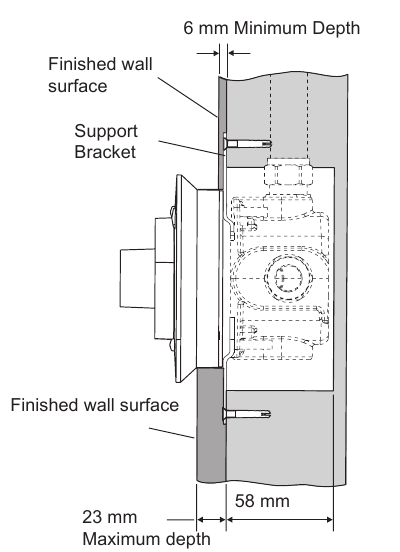

      Opmerking: De maximale en minimale diepteniveaus worden aangegeven op de buitenste delen van de inbouwkap.

   6. Verwijder het pleisterwerk en de baksteen/blok voor de toevoer- en afvoerleidingen.

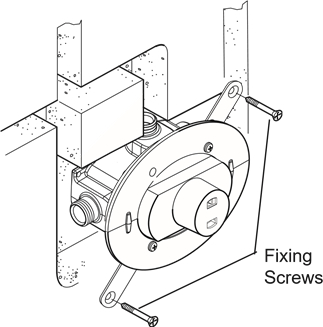

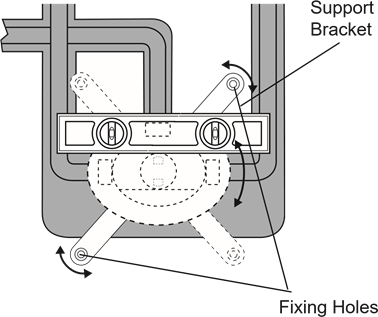

   7. Markeer de bevestigingsgaten voor de steunbeugel. De steunbeugels moeten zo worden geplaatst dat de kraan waterpas kan worden gemonteerd en de persfittingen gemakkelijk kunnen worden vastgedraaid.

   8. Boor een gat met een diameter van 6,0 mm op elk van de gemarkeerde posities en steek de muurpluggen (meegeleverd) erin.

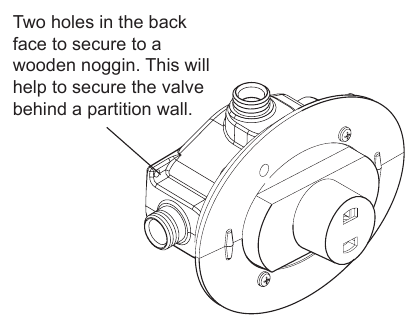

      Opmerking: Voor installaties van staanders is mogelijk alternatieve bevestiging vereist.
      Als alternatief kan de douchebehuizing worden bevestigd aan de achterkant van de muurholte of aan een houten regel.
   9. Lijn de gaten in de steunbeugels uit met de gaten in de muur en zet de unit vast met de twee bevestigingsschroeven (meegeleverd).

   10. Verwijder alle drie de delen van de inbouwkap. Lijn de warme en koude toevoer- en bovenste afvoerleidingen uit met de kraan, maar sluit deze niet aan op de kraan.

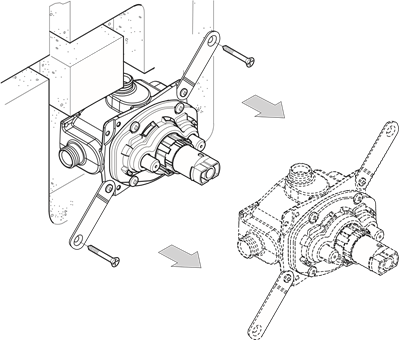

   11. Verwijder de steunbeugel en kraanunit van de muur en spoel de warme en koude watertoevoerleidingen grondig door.
       Opmerking: De toevoerleidingen moeten schoon en vrij van vuil zijn voordat de douchebediening wordt aangesloten. Als u dit niet doet, kan dit leiden tot een storing van het product.
       Opmerking: De Excel B wordt standaard geleverd met inlaataansluitingen warm links, koud rechts en bovenste uitlaat. Voor installaties met omgekeerde warm en koud, raadpleeg het gedeelte:Omgekeerde inlaataansluitingen.

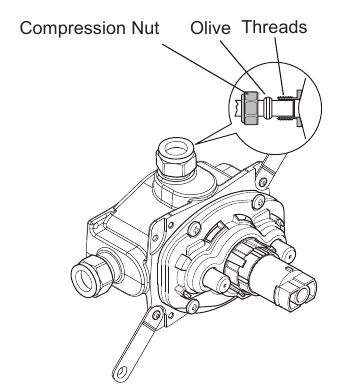

   12. Bevestig de compressiemoer en de olijven losjes.

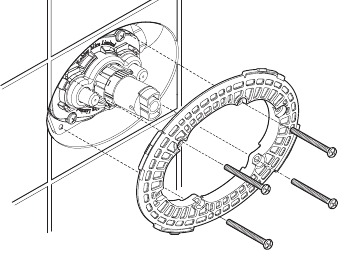

   13. Plaats de steunbeugel en kraanunit in de muur met de twee bevestigingsschroeven.

   14. Steek de warme en koude toevoer- en bovenste afvoerleidingen door de compressiemoer en olijven. Zorg ervoor dat elke leiding volledig in de kraan wordt geduwd.
       Opmerking: Voor dalende inlaattoevoerleidingen moet de uitlaatleiding mogelijk dieper in de muur worden geplaatst.

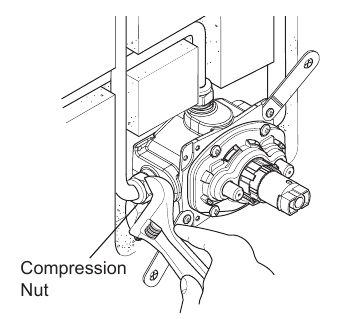

   15. Houd elke leiding op zijn plaats en gebruik een geschikte moersleutel om de compressiemoer vast te draaien.

   16. Zet de watertoevoer aan en controleer op lekkage op zowel de inlaat- als de uitlaataansluitingen.

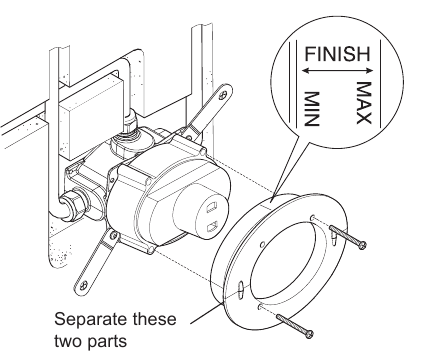

   17. Plaats de drie inbouwkappen terug die u eerder hebt verwijderd. Zet de kap vast met de schroeven.
   18. Stuc en betegel indien nodig tot aan de zijkanten van de inbouwkap.
       Zorg ervoor dat het afgewerkte betegelde muuroppervlak zich binnen de PIJL AFWERKING op de inbouwkap bevindt.

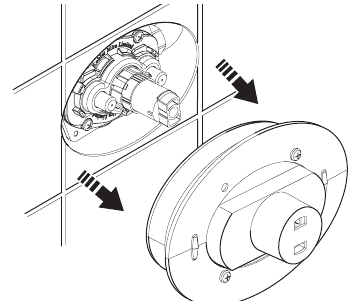

   19. Wanneer het pleisterwerk/de tegels zijn uitgehard, verwijder dan de schroeven en trek de hele inbouwkap weg.
       Opmerking: Bewaar de schroeven voor later gebruik.

   20. Verwijder de achterplaat van de afdekplaat. Verwijder de beschermfolie van de schuimafdichting en plaats deze op zijn plaats met de vier bevestigingsschroeven (meegeleverd).
       Draai de schroeven niet te vast aan.
       Opmerking: Als de afwerking bijzonder ongelijk is (d.w.z. door voeglijnen), breng dan een kleine hoeveelheid siliconenkit aan om een afdichting te garanderen.

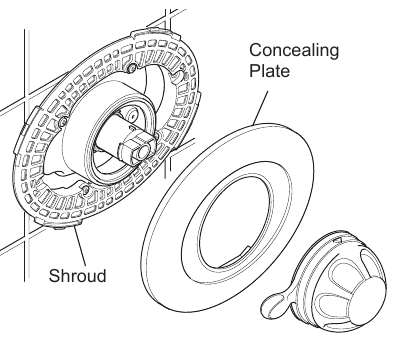

   21. Plaats de kap en de afdekplaat over de achterplaat.
       Duw de afdekplaat stevig aan totdat deze op zijn plaats klikt.
   22. Plaats de bedieningsconstructie, raadpleeg het gedeelte: Bedieningsconstructie.


Douche-onderdelen

23. Installeer de douche-onderdelen. Raadpleeg de installatie- en gebruikershandleiding van de douche-onderdelen.

4. Stijlwanden en douchecabines (voorkant)
   De ingebouwde douchebediening wordt geleverd met een steunbeugel die kan worden gebruikt om de douchebediening in de voorkant van een stijlwandconstructie of douchecabine te installeren. De installatie van de steunbeugel aan de voorkant is alleen praktisch als een aangebrachte oppervlakteafwerking, bijv. pleisterwerk of tegels, flenzen van de beugel kan verbergen. Een schuimrubberen afdichting is aangebracht op de afdekplaatconstructie om de beugel aan het muuroppervlak (d.w.z. tegels) af te dichten. Dit zorgt voor een voldoende afdichting voor de meeste installaties om te voorkomen dat er water in de spouwmuur binnendringt.
   1. Raadpleeg het hoofdstuk: Installatie, massieve en droog beklede wanden en volg de stappen 1 en 2.

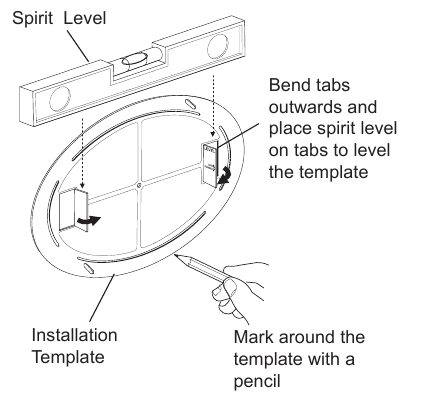

   2. Gebruik de installatiesjabloon (meegeleverd) om de grootte van het benodigde gat op het paneel te markeren. Buig de lipjes naar buiten en gebruik een waterpas om ervoor te zorgen dat het gat symmetrisch is gemarkeerd.
      Markeer rondom de buitenrand van de sjabloon.

   3. Snijd het gat voorzichtig in het paneel.

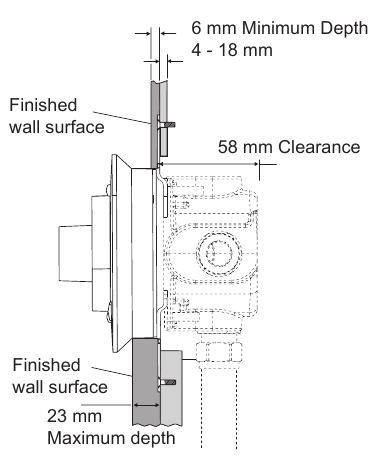

      Opmerking: de steunbeugel heeft een vrije diepte van 58 mm nodig, met een paneel-/wanddikte tussen 4 en 18 mm. Het verhoogde deel op de inbouwmantel kan worden gebruikt als dieptemeter. Panelen/wanden met een dikte van meer dan 18 mm kunnen worden geplaatst, maar er is ruimte nodig rond de inlaat- en uitlaataansluitingen om de leiding te kunnen plaatsen en de compressiemoeren vast te draaien.

   4. Raadpleeg hoofdstuk: Installatie, massieve en droog beklede wanden en volg de stappen 4 t/m 23 om de installatie te voltooien.
5. Gelamineerde panelen en douchecabines (achterkant)
   De ingebouwde douchebediening wordt geleverd met een steunbeugel die kan worden gebruikt om de douchebediening aan de achterkant van een gelamineerd paneel of een geprefabriceerde douchecabine te installeren.
   Een schuimrubberen afdichting is aangebracht op de afdekplaatconstructie om de beugel aan het muuroppervlak (d.w.z. tegels) af te dichten. Dit zorgt voor een voldoende afdichting voor de meeste installaties om te voorkomen dat er water in de spouwmuur binnendringt.
   Opmerking: Deze installatie is alleen mogelijk Waterpas met een afgewerkte wanddikte tussen 6 en 21 mm.

   1. Raadpleeg het hoofdstuk: Installatie, massieve en droog beklede wanden en volg de instructies 1 en 2.

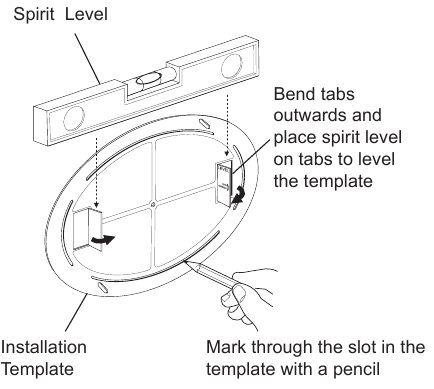

   2. Gebruik de installatiesjabloon (meegeleverd) om de grootte van het benodigde gat op het paneel te markeren. Buig de lipjes naar buiten en gebruik een waterpas om ervoor te zorgen dat het gat symmetrisch is gemarkeerd. Markeer door de binnenste sleuven van de sjabloon.
   3. . Snijd het gat voorzichtig in het paneel.

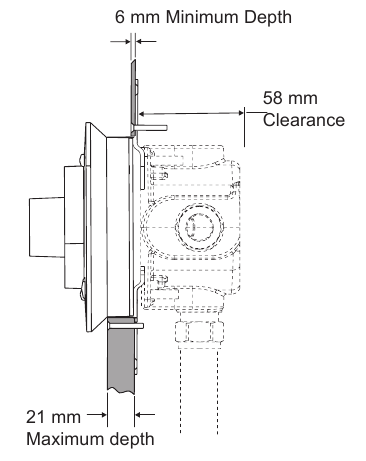

      Opmerking: de steunbeugel heeft een vrije diepte van 58 mm nodig, met een afgewerkte wanddikte tussen 6 en 21 mm.

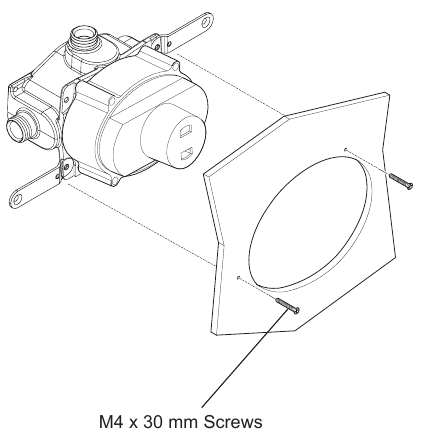

   4. Plaats de klep op zijn plaats en markeer de positie van de gaten voor de steunbeugels.
   5. Boor een gat met een diameter van 5,0 mm op elk van de gemarkeerde posities.
   6. Verwijder de buitenste delen van de inbouwmantel en bevestig de steunbeugel en de klep op hun plaats met behulp van de twee M4 x 30 mm schroeven (meegeleverd).

   7. Lijn de warme en koude toevoer- en bovenste uitlaatpijpen uit met de klep, maar zet de pijpen niet vast.
   8. Raadpleeg hoofdstuk: Installatie, massieve en droog beklede wanden en volg de stappen 11 t/m 23 om de installatie te voltooien.
      Opmerking: Het douchehuis heeft twee bevestigingsgaten aan de achterkant voor bevestiging aan de achterkant van de spouwmuur of houten regel.


OMGEKEERDE AANSLUITINGEN

De Excel wordt standaard geleverd met toevoeraansluitingen warm links, koud rechts en onderuitlaat. De Excel B wordt standaard geleverd met toevoeraansluitingen warm links, koud rechts en bovenuitlaat. Als de warm- en koudwaterleidingen tijdens de installatie zijn omgedraaid, moet de volgende procedure worden uitgevoerd.

1. Sluit de warm- en koudwatertoevoer naar de douchekraan af.
2. Draai de stroomknop volledig tegen de klok in om al het water af te voeren.
3. Trek voorzichtig de temperatuurknop, de indicatortrim en de stroomhendel eraf. Verwijder de omhulsel.
   Let op: De rode en blauwe pijl geven de juiste warme en koude ingangen voor de cartridge aan.
4. Verwijder de vier schroeven waarmee de cartridge is bevestigd.
5. Trek de cartridge eruit. Verwijder de metalen plaat niet van de cartridge-eenheid. Al het resterende water loopt uit de behuizing.

   Zorg ervoor dat u de twee inlaatpakkingen of de grote cartridgepakking niet beschadigt.
6. Draai de cartridge een halve slag (180°) en plaats deze terug in de behuizing van de douchekraan. De blauwe pijl moet zich nu aan de linkerkant van de douchekraan bevinden. Zorg er bij het terugplaatsen van de cartridge voor dat de grote cartridgepakking eerst in de behuizing van de douchekraan wordt geplaatst.
7. Plaats de vier schroeven terug waarmee de cartridge wordt bevestigd.
8. Plaats de omhulsel terug.
9. Plaats de bedieningselementen terug. Raadpleeg de sectie: Bedieningselementen.
10. Herstel de warm- en koudwatertoevoer en controleer op lekkage.

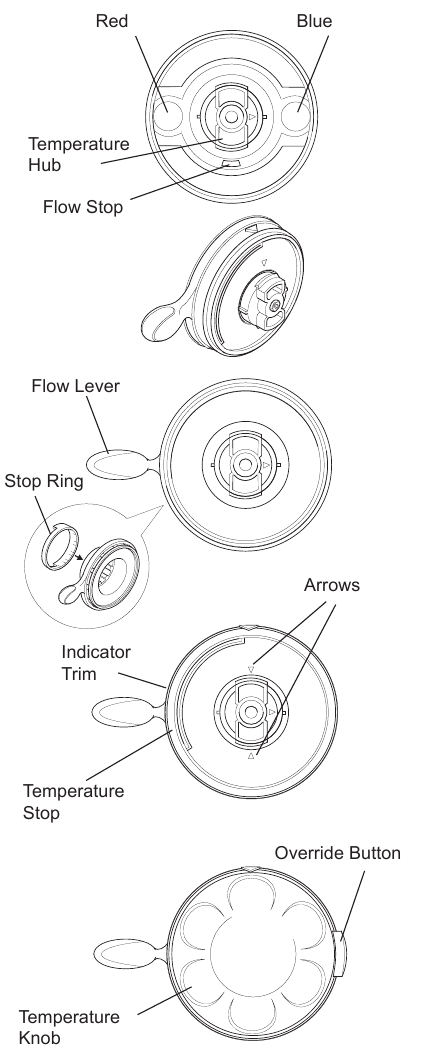

BEDIENINGSELEMENTEN

De onderstaande procedure beschrijft de stappen die nodig zijn om de bedieningselementen te monteren en is van toepassing op zowel de zichtbare als de ingebouwde modellen.

1. Zorg ervoor dat de temperatuurknop in de aangegeven stand staat en dat de stroomstop onderaan staat.
   Let op: Als de rode en blauwe pijl zijn omgedraaid (vanwege omgekeerde inlaataansluitingen), bevindt de stroomstop zich bovenaan.
2. Zorg ervoor dat de drager van de stroomregelaar volledig met de klok mee is gedraaid naar de uit-stand.
3. Plaats de stroomhendel in de getoonde positie. Zorg ervoor dat de stopring op de stroomhendel is geplaatst, zoals weergegeven in het detaildiagram.
   Let op: Als de rode en blauwe pijl zijn omgedraaid (vanwege omgekeerde inlaataansluitingen), verwijder dan de stopring, draai deze 180° en plaats deze terug. Controleer de vrije beweging van de stroomhendel, FORCEER NIET (raadpleeg het gedeelte Werking voor details)
4. Plaats de indicatortrim en zorg ervoor dat de pijlen overeenkomen met de naaf en dat de stop in de aangegeven positie staat.
5. Plaats de temperatuurknop en zorg ervoor dat de override-knop zich tegenover de stroomhendel bevindt, zoals weergegeven.

INBEDRIJFSTELLING

1. Maximale temperatuurinstelling
   Alle Mira Excel douchekranen zijn volledig getest op prestaties en de maximale temperatuur is in de fabriek ingesteld onder ideale installatieomstandigheden. De temperatuurstop is ingesteld op 41°C en het indrukken van de override verhoogt de temperatuur met 5°C tot ongeveer 46°C. De omstandigheden ter plaatse en persoonlijke voorkeuren kunnen het noodzakelijk maken om deze temperaturen opnieuw in te stellen.
   Let op: Er moet een voldoende hoeveelheid warm water beschikbaar zijn van minstens 12°C boven de vereiste temperatuur voor een correcte werking van de douchekraan.

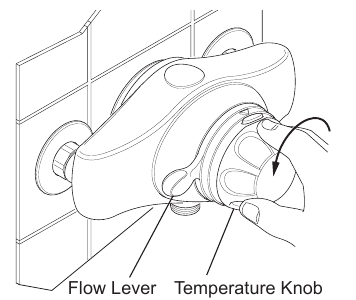

   1. Draai de temperatuurknop naar de volledig warme stand. Druk de override-knop niet in.

   2. Pas de stroomregeling aan om een typische douchekracht te geven en de temperatuur te laten stabiliseren.
   3. Meet de watertemperatuur. Als de temperatuur naar tevredenheid is, is er geen aanpassing nodig. Als aanpassing noodzakelijk is, ga dan verder met de inbedrijfstellingsprocedure.

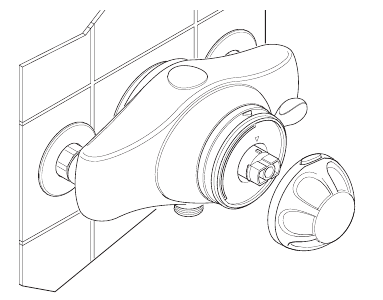

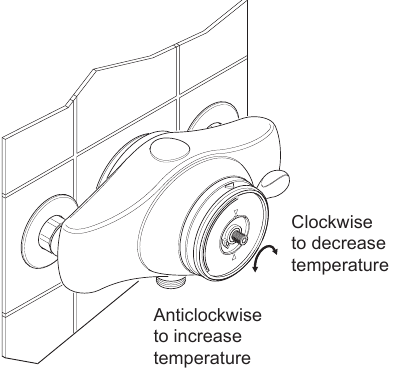

   4. Zet de douche uit en trek voorzichtig de temperatuurknop eraf.

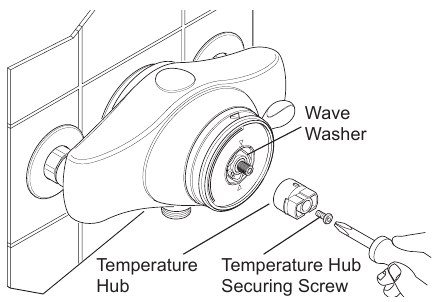

   5. Verwijder de bevestigingsschroef van de temperatuurknop.

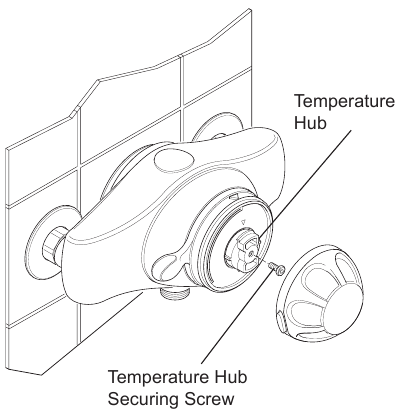

   6. Verwijder voorzichtig de temperatuurknop. Zorg ervoor dat de golfring op zijn plaats blijft zitten.

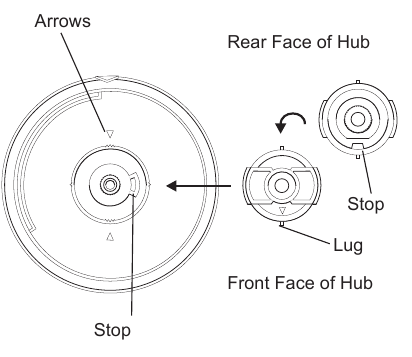

   7. Zet de douche aan. Draai de temperatuurspindel totdat de vereiste temperatuur is bereikt. Draai de temperatuurspindel tegen de klok in om de temperatuur te verhogen of met de klok mee om de temperatuur te verlagen. Als er weerstand wordt gevoeld, GEBRUIK DAN GEEN KRACHT om de spindel te draaien, omdat dit de maximaal haalbare temperatuur met de klok mee is van de temperatuur van de douchekraan met de beschikbare toevoertemperatuur van warm water. KRACHT zal de interne componenten van de cartridge beschadigen.br /> Let op: Het kan gemakkelijker zijn om de naaf terug op de spindel te plaatsen om hem te kunnen draaien.

   8. Zet de douche uit.

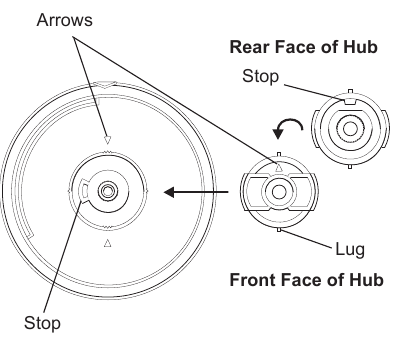

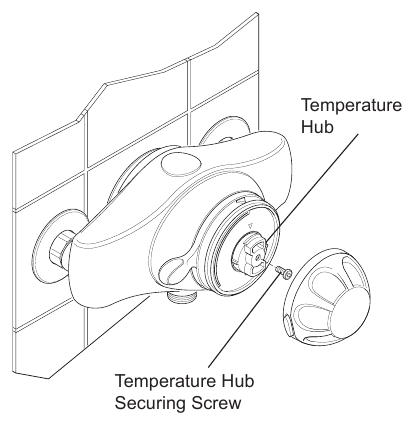

   9. Plaats de temperatuurknop terug, zodat de twee kleine nokken aan de voorkant ervan zijn uitgelijnd met de pijlen aan de boven- en onderkant van de temperatuurindicatortrim, zoals weergegeven, en zorg ervoor dat de stop aan de achterkant van de knop zich in de 12 uur-positie bevindt.

   10. Draai de temperatuurknop ongeveer 90 graden met de klok mee, zoals weergegeven, en plaats de bevestigingsschroef en de temperatuurknop terug. Controleer of de temperatuurknop volledig in beide richtingen kan worden gedraaid, ongeveer 3/4 van een volledige draai (d.w.z. volledig koud tot ingestelde warme temperatuur).
   11. Zet de douche aan. Controleer of de temperatuur correct is en of de override correct werkt. Herhaal de procedure indien nodig totdat de juiste temperatuur is bereikt.

2. Maximale temperatuurinstellingen voor omgekeerde inlaataansluitingen
   Raadpleeg het gedeelte: Inbedrijfstelling, maximale temperatuurinstelling, de paragrafen 1 tot en met 8 voor de eerste instelling.
   1. Plaats de temperatuurknop terug, zodat de twee kleine nokken aan de voorkant zijn uitgelijnd met de pijlen aan de boven- en onderkant van de temperatuurindicatortrim, en zorg ervoor dat de stop aan de achterkant van de knop zich in de 6 uur-positie bevindt.
   2. Draai de temperatuurknop ongeveer 90 graden met de klok mee, zoals weergegeven, en plaats de bevestigingsschroef en de temperatuurknop terug. Controleer of de temperatuurknop volledig in beide richtingen kan worden gedraaid, ongeveer 3/4 van een volledige draai (d.w.z. volledig koud tot ingestelde warme temperatuur).

   3. Zet de douche aan. Controleer of de temperatuur correct is en of de override correct werkt. Herhaal de procedure indien nodig totdat de juiste temperatuur is bereikt.

3. Temperatuur override-knop - uitschakelen
   De Excel is voorzien van een temperatuur override-knop waarmee de gebruiker de vooraf ingestelde maximumtemperatuur kan overrulen. De volgende procedure kan worden gebruikt om de override-knop uit te schakelen, waardoor de maximale beschikbare temperatuur wordt beperkt tot de vooraf ingestelde waarde. Deze instelling wordt aanbevolen voor jongeren, ouderen, invaliden of iedereen die geen ervaring heeft met de correcte bediening van de bedieningselementen.
   1. Trek voorzichtig de temperatuurknop eraf.

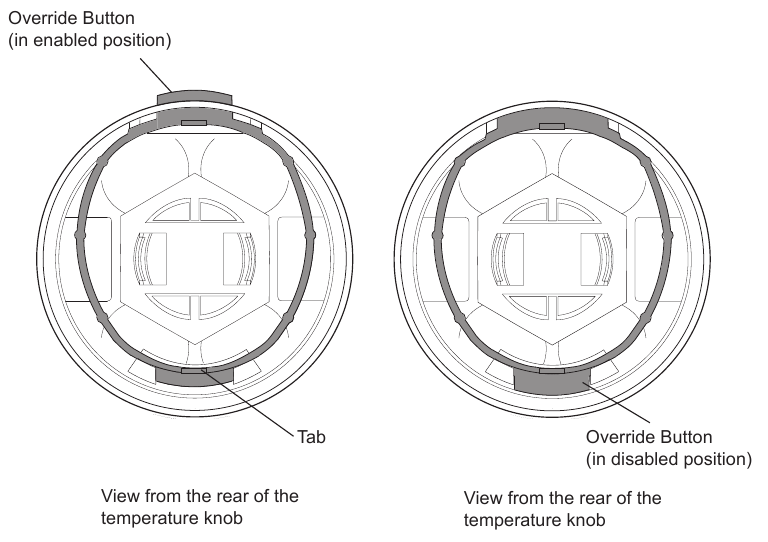

   2. Maak het verborgen uiteinde van de override-knop los van de temperatuurindicatortrim en verwijder de override-knop voorzichtig.
      Let op: Het gebruik van het tabblad helpt bij het verwijderen van de override-knop.
   3. Draai de override-knop een halve slag (180°) en plaats deze terug. Zorg ervoor dat de override-knop correct in de temperatuurknop wordt geplaatst.
   4. Plaats de temperatuurknop terug met de schaal naast de indicator op de indicatortrim.
   5. Het omkeren van de bovenstaande procedure activeert de override-knop weer.

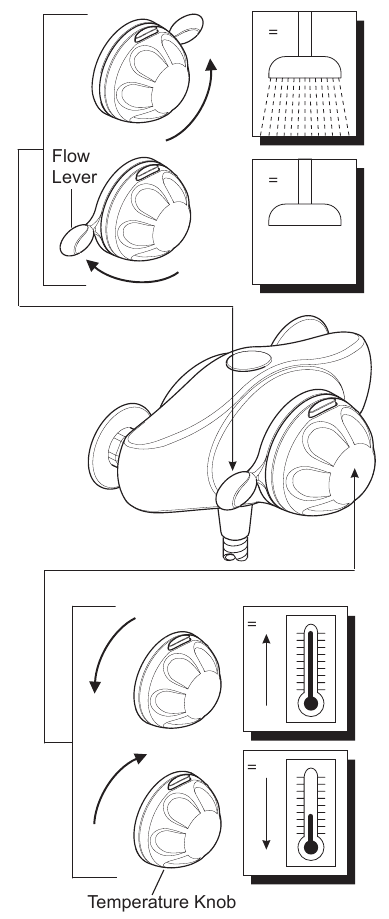

WERKING

De Excel is voorzien van een temperatuur override-knop waarmee de gebruiker de vooraf ingestelde maximumtemperatuur kan overrulen. Het wordt aanbevolen dat deze functie wordt uitgeschakeld voor jongeren, ouderen en invaliden, of iedereen die geen ervaring heeft met de correcte bediening van de bedieningselementen. Raadpleeg het gedeelte: Inbedrijfstelling, temperatuur override-knop - uitschakelen.

1. Draai de stroomhendel tegen de klok in totdat de gewenste waterkracht is bereikt.
   Let op: Wanneer de Excel is geïnstalleerd met een volledig modulerende multipoint of combiketel op gas, moet de aangehouden waterdruk van het waterleidingnet, en dus de stroom, voldoende zijn om de kachel te laten branden. Daarom is het belangrijk om ervoor te zorgen dat de stroomknop volledig open staat om variatie in de temperatuur van het warmwaterreservoir te voorkomen.
2. Draai de temperatuurknop tegen de klok in voor warmer water of met de klok mee voor koeler water. De vooraf ingestelde maximumtemperatuur kan naar wens worden aangepast aan zowel de omstandigheden ter plaatse als het comfort van de gebruiker. Raadpleeg het gedeelte: Inbedrijfstelling, maximale temperatuurinstelling".

   Het bedienen van de override-knop maakt een douchezodat de ingestelde maximumtemperatuur wordt overschreden.
3. Om de vooraf ingestelde maximumtemperatuur te overrulen, drukt u op de override-knop en draait u de temperatuurknop tegen de klok in.

FOUTDIAGNOSE

Mits de douchebediening correct is geïnstalleerd en wordt bediend in overeenstemming met de instructies in deze handleiding, zouden er geen problemen mogen ontstaan. Indien er onderhoud nodig is, moet dit worden uitgevoerd door een bevoegd vakman, voor wie de foutdiagnosetabel en de onderhoudsinstructies worden verstrekt. Voordat u onderdelen vervangt, moet u ervoor zorgen dat de onderliggende oorzaak van de storing is vastgesteld.

Legenda

1. Directe gasgestookte douches
2. Niet-geventileerde systemen met waterleidingdruk en thermische opslag
3. Zwaartekrachtsystemen/pompsystemen

Storing	Oorzaak	Oplossing	A	B	C
Geen of lage doorstroming en/of instabiele fluctuerende temperatuur.	Sproeiplaatconstructie verstopt.	Reinig de sproeiplaat. Raadpleeg de onderhoudsgids voor douchefittingen.
	Onjuiste sproeiplaat gemonteerd.	Monteer een sproeiplaat met een hoge capaciteit.
	Gedeeltelijk gesloten stop- of onderhoudsklep in de toevoerleiding naar de douchebediening.	Open de klep.
	Directe boiler die aan en uit schakelt omdat de doorstroming/druk te laag is.	Monteer een sproeiplaat met een hoge capaciteit. Verhoog de doorstroming/druk door het systeem. Neem contact op met de fabrikant van de boiler.
	Waterniveau lager dan het vereiste minimum.	Verhoog het reservoir of monteer een Mira-pomp.
	Inlaatzeef verstopt.	Reinigen of vernieuwen. Spoel de leidingen door voordat u ze terugplaatst.
	Ander warm of koud aftappunt dat wordt gebruikt, veroorzaakt grote drukveranderingen of temperatuurveranderingen in de directe boiler.	Gebruik geen andere aftappunten tijdens het douchen.
	Ongelijke toevoerdrukken.	Raadpleeg paragraaf: Installatievereisten.
Druppelen uit de handdouche-sproeiplaatconstructie of de sproeiplaatconstructie.	Een kleine hoeveelheid water kan in de douchefitting achterblijven nadat de douchebediening is uitgeschakeld. Dit kan enkele minuten duren.	Dit is heel normaal. Het veranderen van de hoek van de douchefitting kan de aflooptijd variëren.
	Defecte keramische platen in de douchecartridge.	Vervang de cartridgeconstructie. Controleer of de druk niet hoger is dan het maximum voor het product (raadpleeg Foutdiagnose, "Doorstroomregeling hendel moeilijk te bedienen").
De maximale douchetemperatuur is te warm of te koud	De maximale temperatuur is onjuist ingesteld.	Stel de maximale temperatuur opnieuw in. Raadpleeg paragraaf: Inbedrijfstelling: "Maximale temperatuur instellen".
De douchetemperatuur is te koud (maximale temperatuur correct ingesteld).	De warmwatertemperatuur is minder dan 12 °C boven de vereiste douchemengtemperatuur.	Pas de warmwatertemperatuur aan of wacht tot het water weer is opgewarmd als het een opgeslagen systeem is.
	De directe boiler ontsteekt niet omdat de waterstroom te laag is.	Monteer een sproeiplaat met een hoge capaciteit. Verhoog de doorstroming door het systeem. Controleer de inlaatfilters van de cartridge, reinig of vervang ze. Neem contact op met de fabrikant van de boiler.
	De directe boiler ontsteekt niet omdat de waterdruk te laag is.	Verhoog de waterdruk. Neem contact op met de fabrikant van de boiler.
Lekkage uit het douchebedieningshuis.	Inlaat- of uitlaatafdichtingen van de cartridge ontbreken of zijn beschadigd.	Monteer nieuwe afdichtingen.
	Drukopbouw veroorzaakt schade aan de cartridge. Dit kan te wijten zijn aan uitzetting van huishoudelijk warm water.	Monteer een expansievat voor huishoudelijk warm water. Als er al een is gemonteerd, is deze mogelijk leeggelopen en moet deze opnieuw onder druk worden gezet. Vervang indien nodig de cartridge.
De hendel van de doorstroomregeling is moeilijk te bedienen.	Drukopbouw. Dit kan te wijten zijn aan uitzetting van huishoudelijk warm water.	Monteer een expansievat voor huishoudelijk warm water. Als er al een is gemonteerd, is deze mogelijk leeggelopen en moet deze opnieuw onder druk worden gezet.
	Hoge toevoerdrukken.	De maximale onderhouden druk voor de douche mag niet hoger zijn dan 5 bar. Als de druk hoger is, monteer dan een drukdichte druk reducerende v a l v e (PRV) net na de inkomende hoofdkraan van het pand, waardoor de warme en koude toevoerdrukken effectief in evenwicht worden gebracht. Stel de PRV idealiter in op 3,5 bar.
Excel maakt lawaai tijdens bedrijf.	Onevenwichtige toevoerdrukken.	Breng de inlaattoevoerdrukken van de Excel in evenwicht. Monteer een drukdichte PRV net na de inkomende hoofdkraan, waardoor de warme en koude toevoerdrukken effectief in evenwicht worden gebracht. Stel de PRV idealiter in op 3,5 bar.
	Hoge toevoerdrukken.	De maximale onderhouden druk voor de douche mag niet hoger zijn dan 5 bar. Als de druk hoger is, monteer dan een drukdichte (PRV) die is geïnstalleerd zoals hierboven beschreven.
Alleen volledig warm of volledig koud beschikbaar.	Omgekeerde inlaattoevoer.	Raadpleeg paragraaf: Omgekeerde inlaataansluitingen.
	Inlaatzeef verstopt.	Reinigen of vernieuwen.
Kan de doorstroming niet uitschakelen. Kan de doorstroomknop niet draaien.	Bedieningsknoppen onjuist gemonteerd.	Raadpleeg paragraaf: Bedieningsconstructie.

ONDERHOUD

De Mira Excel is ontworpen om onderhoudsvrij te zijn, als zodanig zijn er geen bruikbare onderdelen in de cartridge, maar regelmatig reinigen houdt de douche in perfecte staat. Er zijn zeven gemonteerd op de inlaat van de menger om de cartridge te beschermen en zorgen voor jarenlang probleemloos douchen. Zeven moeten jaarlijks worden gecontroleerd en schoongemaakt of vervangen om de optimale doucheprestaties te behouden.

1. Reiniging
   Veel huishoudelijke reinigers bevatten schurende en chemische stoffen en mogen niet worden gebruikt voor het reinigen van vergulde of plastic fittingen. Deze afwerkingen moeten worden gereinigd met een mild afwasmiddel of zeepoplossing en vervolgens worden drooggewreven met een zachte doek.
2. Cartridgeconstructie - vernieuwing
   1. Raadpleeg paragraaf: Omgekeerde inlaataansluitingen en volg de instructies om de cartridgeconstructie te verwijderen. Let op de oriëntatie van de rode en blauwe pilaren op de cartridgeconstructie die de warme en koude inlaat identificeren. Normaal gesproken bevindt de rode pilaar zich aan de linkerkant, tenzij de cartridgeconstructie is gedraaid voor omgekeerde toevoer.
   2. Plaats de nieuwe cartridgeconstructie in het douchebedieningshuis.
   3. Raadpleeg de paragrafen: Omgekeerde inlaataansluitingen en Inbedrijfstelling. Volg de instructies om de installatie van de nieuwe cartridgeconstructie te voltooien.
3. 'O'-ringen/inlaatzven van de cartridgeconstructie - vernieuwing
   1. Raadpleeg paragraaf: Omgekeerde inlaataansluitingen. Volg de instructies om de cartridgeconstructie te verwijderen. Let op de oriëntatie van de rode en blauwe pilaren op de cartridgeconstructie die de warme en koude inlaat identificeren. Normaal gesproken bevindt de rode pilaar zich aan de linkerkant, tenzij de cartridgeconstructie is gedraaid voor omgekeerde toevoer.
   2. Vervang de 'O'-ringen indien nodig.
   3. Gebruik een geschikt gereedschap om de inlaatzven te verwijderen en reinig of vernieuw ze indien nodig. De inlaatzven moeten vierkant en vlak in het klephuis worden gemonteerd. Spoel indien nodig de toevoerleiding door om eventuele achtergebleven resten te verwijderen.
   4. Plaats de cartridgeconstructie in het douchebedieningshuis.
   5. Raadpleeg paragraaf:Omgekeerde inlaataansluitingen en volg de instructies om de installatie van de cartridgeconstructie te voltooien.

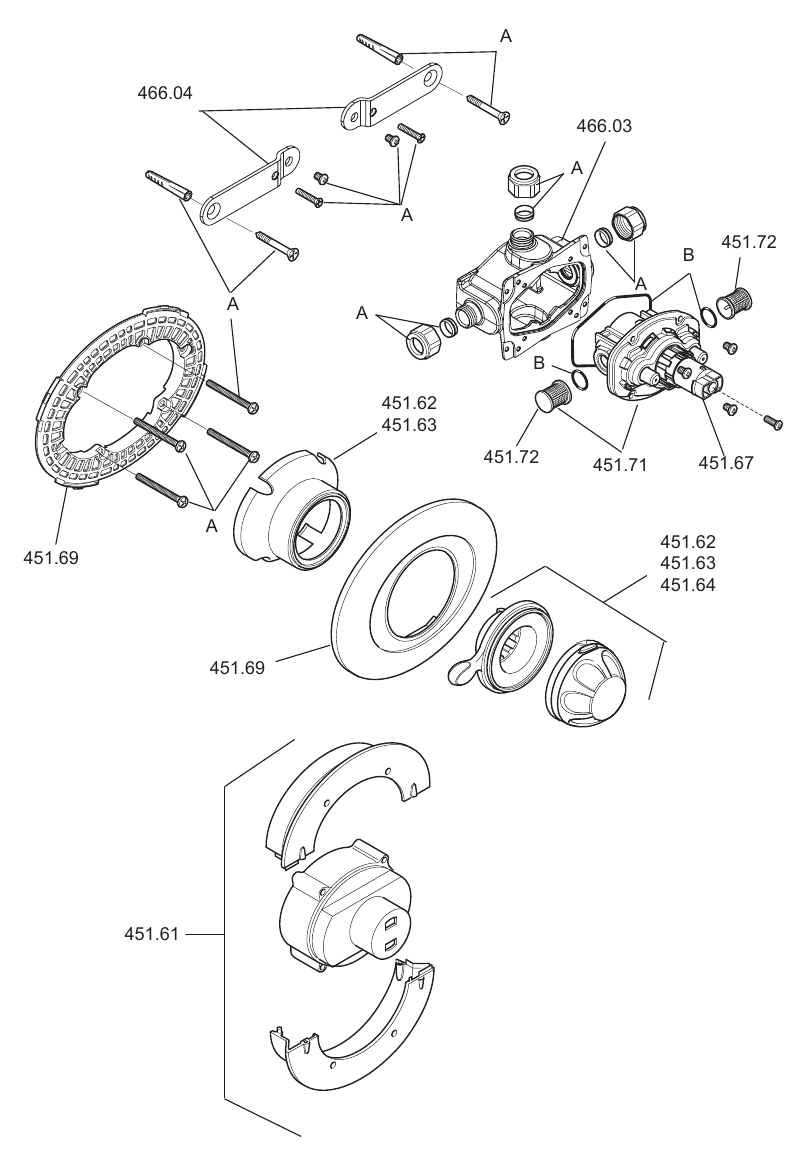

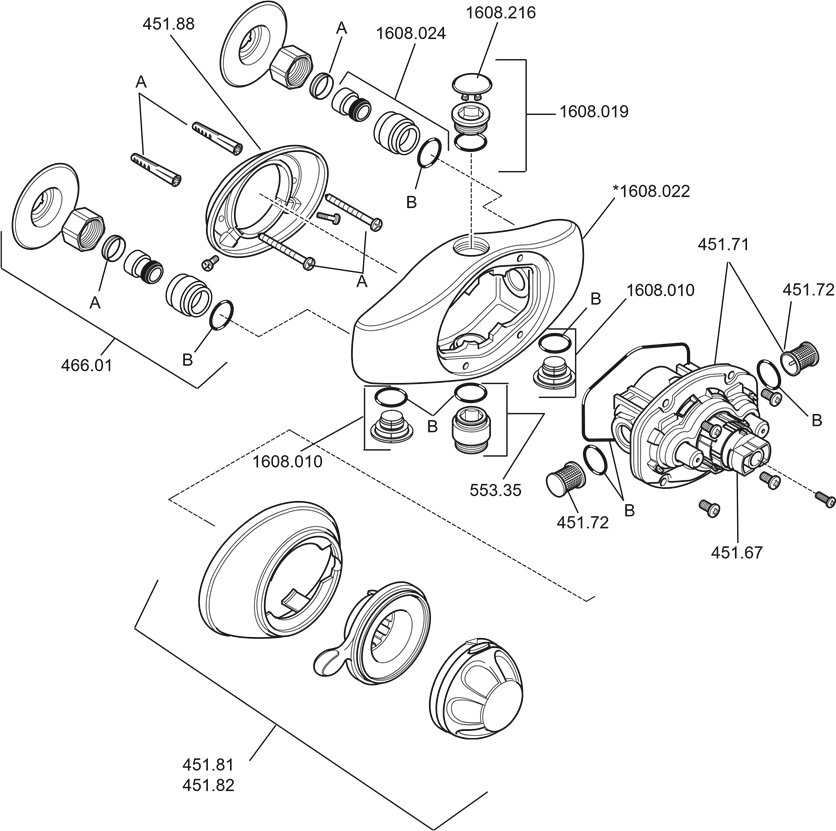

ONDERDELEN

Excel

Excel B

ACCESSOIRES

Originele Mira-accessoires kunnen rechtstreeks worden gekocht bij de klantenservice (onze contactgegevens staan op de achterkant van deze handleiding) of bij erkende dealers of handelaren.

Wandgemonteerde zeepbak
Wit - 1.1540.278
Chroom - 1.1540.279
Wandmontage voor gebruik overal in of buiten de doucheruimte.

Premium douchstoel
Wit/Chroom - 2.1731.001
Grijs/Chroom - 2.1731.002
Stijlvolle, slanke en robuuste douchstoel voor gebruik in of buiten de doucheruimte. Kan worden opgeklapt wanneer niet in gebruik. Maximaal gebruikersgewicht - 150 kg. Let op! Moet op een stevige muur worden gemonteerd.

Logic douchekop houder
Wit - 2.1605.149
Wit/Chroom - 2.1605.150
Een alternatief voor de traditionele schuifstang. Vaak een handige toevoeging wanneer gepositioneerd voor de kleinere leden van het gezin.

Terugslagklep (DCV-H)
Chroom - 1.0.110.55.1
Een dubbele terugslagklep, ontworpen om de terugstroom of terugheveling van potentieel verontreinigd water te voorkomen, door douchekranen die zijn voorzien van een fl exibele doucheslang als onderdeel van de douche-uitlaat.

Douchstoel wit - 2.1536.128
Wit/Chroom - 2.1536.129 Voor gebruik in of buiten de doucheruimte. Kan worden opgeklapt wanneer niet in gebruik. Maximaal gebruikersgewicht - 127 kg. Let op! Moet op een stevige muur worden gemonteerd.

KLANTENSERVICE

Wat te doen als er iets misgaat
Als uw product niet correct werkt, raadpleeg dan deze handleiding voor foutdiagnose en om te controleren of het is geïnstalleerd en in gebruik genomen in overeenstemming met onze instructies. Als dit het probleem niet oplost, staat ons klantenserviceteam klaar om u weer op weg te helpen. Om ons te helpen uw probleem snel op te lossen, dient u de naam van uw product, het vermogen (indien van toepassing) en de aankoopdatum bij de hand te hebben.

Bezoek www.mirashowers.co.uk
Bezoek onze website om uw garantie te registreren, een servicebezoek te boeken, fouten te diagnosticeren en producten te kopen.

Onderdelen en accessoires
We hebben een volledig assortiment reserveonderdelen en -fittingen op voorraad en deze zijn allemaal online of telefonisch te koop. Onze online tool voor het selecteren van reserveonderdelen helpt u snel en eenvoudig het reserveonderdeel voor uw product te identificeren.
Bezoek www.mirashowers.co.uk/parts-accessories

Vervangingen en reparaties
In het onwaarschijnlijke geval dat uw product een reparatie nodig heeft, staat ons landelijke reparatie- en installatieteam klaar om u te helpen. U kunt online een geschikte datum en tijd boeken.

Scan de QR-code om nu een servicebezoek te boeken of bezoek www.mirashowers.co.uk/support/repair-services/repair-service
We bieden ook een uitgebreide vervangingsservice voor wanneer uw product een kleine opknapbeurt nodig heeft, bezoek onze website of neem contact op met ons team voor meer informatie over onze vervangingsservices.

Help ons verbeteren
Uw ervaring is belangrijk voor ons en uw beoordeling (goed, slecht of anderszins) zal onmiddellijk op Trustpilot.com worden geplaatst om andere mensen te helpen beter geïnformeerde beslissingen te nemen.
Bezoek uk.trustpilot.com/review/www.mirashowers.co.uk

Wilt u contact opnemen?
VK
T: 0800 001 4040 E: askus@mirashowers.com www.mirashowers.co.uk
Ierland
T: 01 531 9337
E: customerserviceeire@mirashowers.com www.mirashowers.ie

BELANGRIJKE VEILIGHEIDSINFORMATIE

Deze Mira Excel is met precisie ontworpen en zou continue veilige en gecontroleerde prestaties moeten leveren, mits:

1. Het is geïnstalleerd, in bedrijf gesteld, bediend en onderhouden in overeenstemming met de aanbevelingen van de fabrikant.
2. Periodieke aandacht wordt besteed, indien nodig, om het product in goede functionele staat te houden.

1. Lees al deze instructies.
2. Bewaar deze handleiding voor later gebruik.
3. Geef deze handleiding door bij een verandering van eigenaar van de installatieplaats.
4. Volg alle waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding.
5. Iedereen die moeite heeft met het begrijpen of bedienen van de bedieningselementen van een douche, moet tijdens het douchen worden begeleid. Er moet speciale aandacht worden besteed aan jongeren, ouderen, zwakkeren of personen zonder ervaring met de juiste bediening van de bedieningselementen.
6. Wanneer dit product het einde van zijn levensduur heeft bereikt, moet het op een veilige manier worden afgevoerd, in overeenstemming met het huidige recyclingbeleid van de gemeente of het afvalverwerkingsbeleid.

Referenties

• Mira Showers VK | Douches, kranen, doucheonderdelen & accessoires
• Mira doucheaccessoires en onderdelen van Mira Showers
• Onze ondersteuningsservices van Mira Showers
• Mira Showers Reviews | Lees klantenservicebeoordelingen van www.mirashowers.co.uk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MIRA EXCEL, EXCEL B Handleiding

Beschikbare talen
