Tecno POP 6 Handleiding

Explosietekening specificatie

1. TP/LCM module
2. Module voor behuizing aan de voorkant
3. Indicator lichtgeleider
4. Verzegeld rubber voor CAM aan de voorkant
5. Lichtgeleider P/L-sensor
6. CAM-schuim onder druk aan de voorkant
7. CAM-schuim onder druk hoofd
8. Lichtgeleider flitser aan de voorkant
9. Verzegeld schuim voor T-kaart
10. P/L sensor mylar
11. Stofgaas voor ontvanger
12. BB-afscherming koperfolie
13. Verzegeld schuim voor ontvanger
14. Geleidende koperfolie hoofd CAM
15. CAM-module aan de voorkant
16. FPC-module zijtoets
17. Verzegeld rubber voor T-kaart pinhole
18. Hoofd CAM
19. Vice CAM
20. Zelfklevend verzegeld rubber pinhole
21. Ontvanger
22. Hoofd PCBA-kaart
23. Afscherming G-sensor
24. RF-afscherming
25. PDN-afscherming
26. BB-afscherming
27. WCN-afscherming
28. Vingerafdrukmodule
29. Schroef om de hoofd PCBA-kaart te vergrendelen
30. Verzegeld schuim voor flitslichtgeleider
31. RF-afscherming koperfolie
32. Verzegeld schuim voor hoofd PCBA-connector

33. Geleidende spons voor CAM aan de voorkant
34. Verzegeld schuim voor vice CAM
35. Zelfklevend voor lichtgeleider flitser
36. Verzegeld schuim hoofd CAM
37. Thermolytische vingerafdruk koperfolie
38. Schuim onder druk hoofd PCBA-connector
39. Schuim onder druk vingerafdruk
40. Schuim onder druk vice CAM
41. Geleidend schuim vingerafdruk
42. Schuim onder druk batterijconnector
43. Zelfklevend vingerafdruk
44. Bovenste achterbehuizing
45. Zelfklevend voor CAM-lens achter
46. Behuizing flitser achter
47. CAM-lens achter
48. Schroeven om de bovenste achterbehuizing te vergrendelen
49. Verzegeld schuim voor batterijbehuizing
50. Verzegeld schuim vingerafdruk
51. Zelfklevend batterij DECO
52. Verzegeld schuim batterij DECO
53. LTE antenne en GPRS-antenne
54. Batterijgrafiet
55. Simkaart
56. Zijtoets
57. Batterijbehuizing
58. Batterij DECO
59. Hoofantenne
60. Schroeven om de onderste achterbehuizing te vergrendelen
61. Stofgaasschuim voor luidsprekerbox
62. Anti-magnetisch staal luidspreker
63. Zelfklevend anti-magnetisch staal luidspreker
64. Onderste achterbehuizing
65. Schuim onder druk sub-PCBA-connector
66. Verzegeld schuim luidspreker
67. Verzegeld schuim sub-PCBA-connector
68. Schroef om de sub-PCBA-kaart te vergrendelen
69. Luidspreker
70. Coaxkabel
71. Sub-PCBA-kaart
72. Batterij
73. Trillingsmotor
74. Luidsprekerconnector FPC
75. Verzegeld schuim luidsprekerbox
76. Verzegeld schuim microfoon
77. Zelfklevend verzegeld rubber microfoon
78. Zelfklevend batterij
79. Verzegeld rubber microfoon
80. Geleidende zelfklevende sub-PCBA
81. Micro-USB rubber
82. Telefoonaansluiting rubber

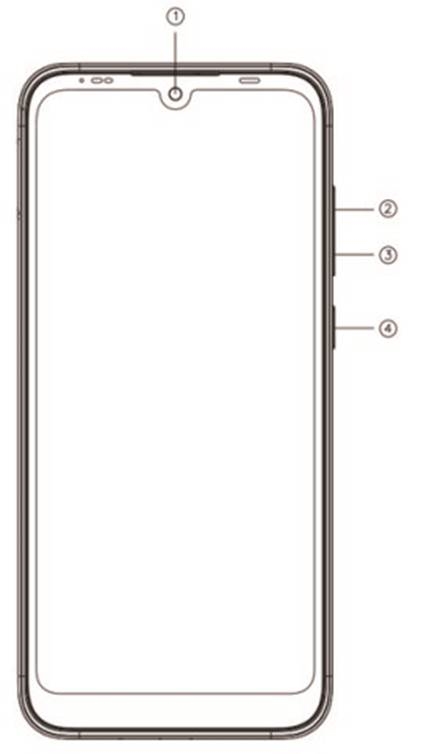

Ken je telefoon

1. Camera aan de voorkant
2. Volume + toets
3. Volume - toets
4. Aan/uit-toets

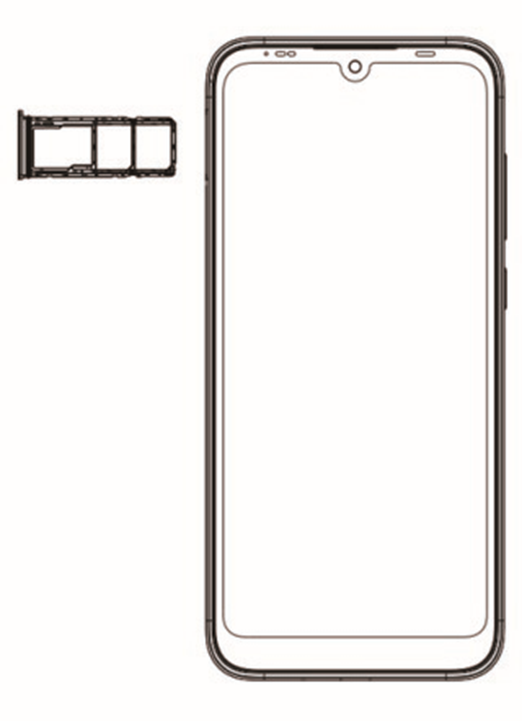

SIM/SD-kaart installatie

1. Schakel de mobiel uit.
2. Raadpleeg de volgende afbeelding voor de SIM / SD-kaart installatie.

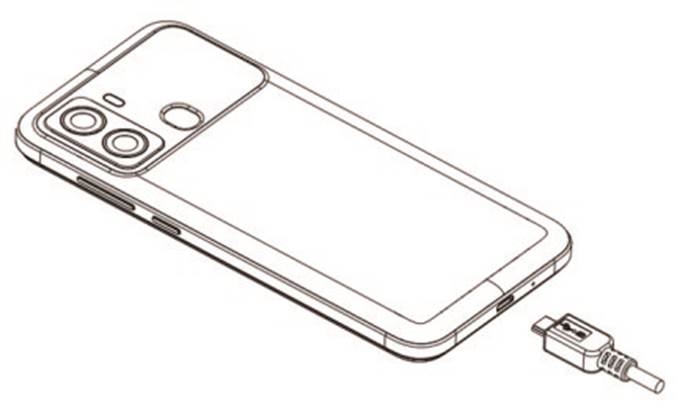

De telefoon opladen

U kunt uw apparaat opladen met een oplader of door het aan te sluiten op de computer met behulp van een USB-kabel (meegeleverd met de telefoon).

1. Denk aan de voor- en achterkant van de stekker.
2. Gebruik alleen de oplader en kabels van TECNO. Andere opladers of kabels kunnen het apparaat beschadigen. Hierdoor vervalt de garantie van uw telefoon.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tecno POP 6 Handleiding
