Onderdelen van de unit

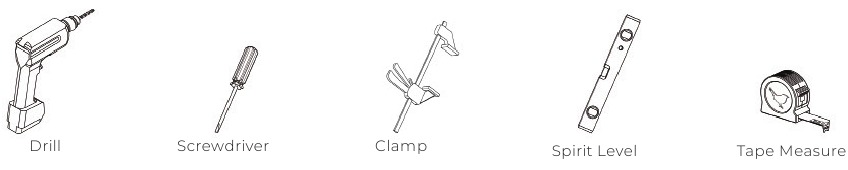

Benodigde gereedschappen
Denk eraan voorzichtig te zijn bij het uitpakken. Houd uw werkplek schoon, opgeruimd en netjes tijdens het werk. Dit helpt om alle spullen te beschermen tegen schade. Onnodig karton of plastic moet worden platgedrukt en in de afvalbak worden geplaatst.

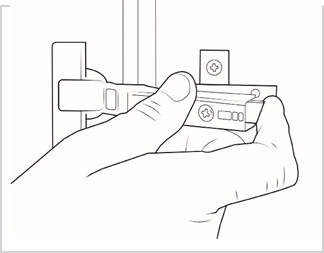

De voorkant verwijderen
Verwijder, voordat u de unit installeert, de voorkant door aan de ontgrendelingspal te trekken.
Plaats de voorkant in de deurkluis over de langste lengte.
De lade, bevestigingen en fittingen verwijderen
Verwijder alle bevestigingen en fittingen uit de lade en bewaar ze op een schoon en vlak oppervlak en gegroepeerd per product. De plank moet in de deurkluis worden geplaatst over de langste lengte.

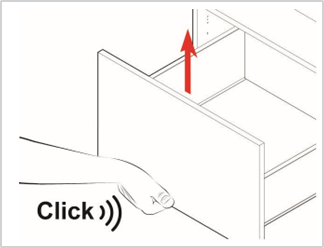

Verwijder alle lades voordat u de unit installeert. Dit doet u door de lade helemaal uit te trekken en vervolgens de voorkant van de lade omhoog te trekken.

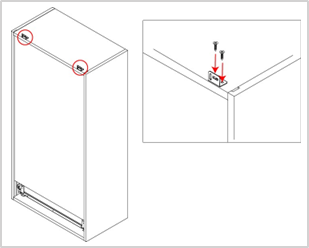

De L-beugels aan de unit bevestigen
Bevestig de L-beugels aan de boven- en achterkant van de unit met 2x15mm schroeven aan elke kant.
Voordat u de dressoir op zijn plaats tilt, moet het werkblad op zijn plaats zitten.
Dit vereist minimaal twee personen.

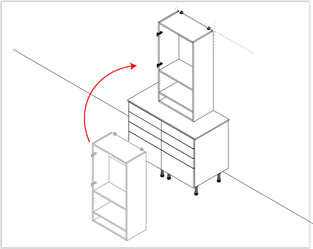

De unit op zijn plaats tillen
Til de unit op zijn plaats tegen de muur en lijn hem uit met de markeringen op de muur die tijdens de voorbereiding van de ruimte zijn getekend.
Gebruik een waterpas om ervoor te zorgen dat de unit waterpas staat van voor naar achter, van links naar rechts en diagonaal.
Er worden geen schroeven of pluggen meegeleverd om de unit aan de muur te bevestigen. Dit is te wijten aan variaties in de muurconstructie.
Voordat u in de muur boort, MOET u controleren op verborgen leidingen of buizen in de muren.
De unit aan de muur bevestigen
Bevestig de unit aan de muur door de L-beugels zoals weergegeven in de afbeelding (deze bevestigingen worden niet meegeleverd).
Bevestigen aan aangrenzende unit
Klem de twee units aan elkaar en controleer of de voorkanten waterpas en gelijk liggen.
Met behulp van de meegeleverde schroeven moet 1x30mm schroef in elke hoek van de rompzijde worden bevestigd.
De schroeven kunnen worden verborgen door ze achter de plank te plaatsen. De afdekdoppen kunnen worden gebruikt om eventuele zichtbare schroefkoppen te verbergen die overblijven.
De plankhoogte bepalen
Plaats de plankpennen in de voorgeboorde gaten. De plank kan op 3 verschillende hoogtes worden geplaatst, zoals weergegeven in het diagram.
Plaats de plank op zijn plaats, zodat de pen van de plankpen in de voorgeboorde gaten wordt gestoken.
De plank in de juiste positie plaatsen
De plank raakt het achterpaneel wanneer deze is geïnstalleerd. Als er een opening is tussen het achterpaneel en de plank, is de plank achterstevoren geïnstalleerd en moet de plank worden gedraaid.

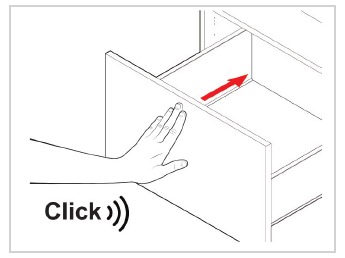

De lades plaatsen
Schuif de lade op de geleiders en zorg ervoor dat het geleidermechanisme en de groeflijn van de ladezijkanten op elkaar zijn afgestemd.
Duw de lade terug in de unit nadat deze op de geleiders is geplaatst; u zou een klik moeten horen.

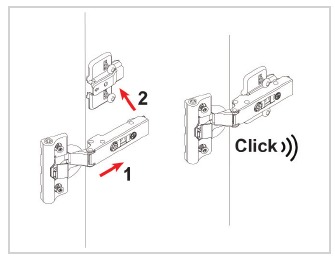

De voorkant bevestigen
De voorkant moet opnieuw aan de unit worden bevestigd door de scharnieren op de scharnierplaten te klikken. De balk van het scharnier moet in de haken op de scharnierplaat worden geplaatst. Duw vervolgens de achterkant van het scharnier tegen de scharnierplaat totdat het vastklikt.
De ladedempers toevoegen
Voeg 1x deurdempers toe aan elke kant van elke lade langs de rompzijde, zoals weergegeven in het diagram.

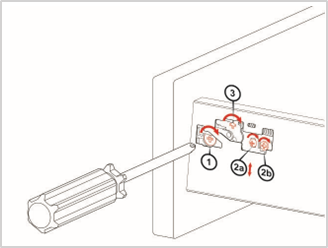

De scharnieren en afdekdoppen afstellen
Pas de scharnieren naar wens aan. Zoals weergegeven in de afbeelding.
Punt 1 - Past de voorkant naar links en rechts aan.
Punt 2a - Past de voorkant omhoog en omlaag aan.
Punt 2b - Draai de voorkant vast zodra deze op zijn plaats zit.
Punt 3 - Past de voorkant aan door de bevestigingsclip los te maken. Schroef vast terwijl u naar beneden drukt om los te maken.
De ladeafdekdoppen plaatsen
Plaats de ladeafdekdoppen over de ladezijde-afstelling.
De scharnierafdekdop verwijderen
Gebruik een platte schroevendraaier om de scharnierafdekdop te verwijderen door deze in de sleuf van de afdekdop te steken en te draaien.

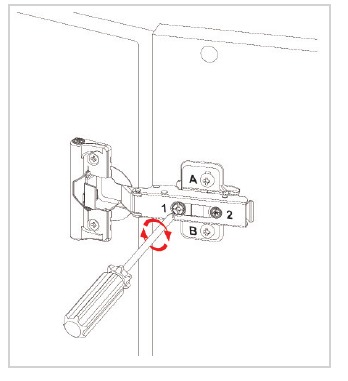

Het scharnier afstellen
Om de scharnieren af te stellen, gebruikt u een schroevendraaier zoals vereist op de punten 1 en 2.
Punt 1 - Past de voorkanten naar links en rechts aan. Punt 2 - Past de voorkanten naar binnen en naar buiten aan.
Om de scharnieren omhoog of omlaag te bewegen, draait u de schroeven A en B los. Manoeuvreer de deur en draai de schroeven vervolgens weer vast.

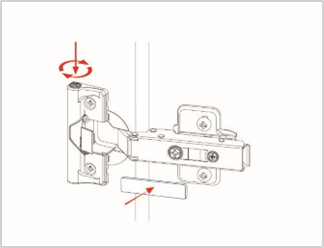

De soft-close aanpassen
Plaats de scharnierafdekdoppen op de scharnieren door ze naar beneden te drukken om ze vast te zetten.
Pas de soft-close naar wens aan (indien nodig).
De soft-close wordt aangepast door de schroef aan de bovenkant van het scharnier met de klok mee of tegen de klok in te draaien.
De unit reinigen
Ten slotte moet de unit grondig worden gereinigd om eventueel vuil te verwijderen dat zich tijdens de installatie heeft opgehoopt.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Wren INFINITY-handleiding
