Worx Axis WX550, Axis WX550.9 Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of elektrisch gereedschap met batterij (snoerloos).

1. VEILIGHEID VAN DE WERKRUIMTE
   1. Houd de werkruimte schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die stof of dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
      Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Bij het gebruik van elektrisch gereedschap buitenshuis gebruikt u een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruikt u een voeding die is beveiligd met een aardlekschakelaar (RCD).
      Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen.
      Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die geschikt zijn voor de juiste omstandigheden verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of -sleutel voordat u het elektrisch gereedschap aanzet. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- en uitzet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon.
      Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
   3. Als het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
   4. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
6. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

VEILIGHEIDSWAARSCHUWINGEN VOOR RECIPROCATING ZAAG

1. Houd de reciprozaag vast aan geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij het snijaccessoire verborgen bedrading kan raken. Het raken van een "onder spanning staande" draad door het snijaccessoire kan blootliggende metalen delen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

AANVULLENDE VEILIGHEIDSREGELS VOOR RECIPROCATING ZAAG

1. Draag altijd een stofmasker.

VEILIGHEIDSWAARSCHUWINGEN VOOR BATTERIJPAKKET

1. Demonteer, open of versnipper geen cellen of batterijpakket.
2. Maak geen kortsluiting in een batterijpakket. Bewaar batterijpakketten niet lukraak in een doos of lade waar ze kortsluiting kunnen veroorzaken of kortgesloten kunnen worden door geleidende materialen. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
3. Stel het batterijpakket niet bloot aan hitte of vuur. Vermijd opslag in direct zonlicht.
4. Stel het batterijpakket niet bloot aan mechanische schokken.
5. In het geval dat de batterij lekt, mag u de vloeistof niet in contact laten komen met de huid of ogen. Als er contact is geweest, was het getroffen gebied dan met overvloedige hoeveelheden water en raadpleeg een arts.
6. Raadpleeg onmiddellijk een arts als een cel of batterijpakket is ingeslikt.
7. Houd het batterijpakket schoon en droog.
8. Veeg de polen van het batterijpakket schoon met een schone, droge doek als ze vuil worden.
9. Het batterijpakket moet voor gebruik worden opgeladen. Raadpleeg altijd deze instructie en gebruik de juiste oplaadprocedure.
10. Houd het batterijpakket niet opgeladen wanneer het niet in gebruik is.
11. Na langere opslagperioden kan het noodzakelijk zijn om het batterijpakket meerdere keren op te laden en te ontladen om maximale prestaties te verkrijgen.
12. Het batterijpakket levert zijn beste prestaties wanneer het wordt gebruikt bij normale kamertemperatuur (20°C ± 5°C).
13. Houd bij het weggooien van batterijpakketten, batterijpakketten van verschillende elektrochemische systemen gescheiden van elkaar.
14. Laad alleen op met de oplader die is gespecificeerd door WORX. Gebruik geen andere oplader dan die welke specifiek is bedoeld voor gebruik met de apparatuur. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
15. Gebruik geen batterijpakket dat niet is ontworpen voor gebruik met de apparatuur.
16. Houd het batterijpakket buiten het bereik van kinderen.
17. Bewaar de originele productliteratuur voor toekomstig gebruik.
18. Verwijder de batterij uit de apparatuur wanneer deze niet in gebruik is.
19. Gooi het op de juiste manier weg.

SYMBOLEN

	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen
	Waarschuwing
	Draag gehoorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Batterijen niet weggooien. Lever lege batterijen in bij een plaatselijk inzamelpunt of recyclingpunt.
	Niet verbranden
	Niet blootstellen aan regen of water
	Zorg ervoor dat de accu is verwijderd voordat u accessoires verwisselt
	Draag beschermende handschoenen
	Hout
	Metaal
	Aluminium
	Plastic
	Onjuist
	Correct
	Zaag met matige druk om optimale en nauwkeurige zaagresultaten te bereiken
	Vergrendelen
	Ontgrendelen
	Knelpunten
xINR18/65-y	Cilindrische lithium-ionaccucellen met een maximale diameter van 18 mm en een maximale hoogte van 65 mm; "x" staat voor een aantal cellen in serie geschakeld, leeg indien 1; "-y" staat voor een aantal cellen parallel geschakeld, leeg indien 1.

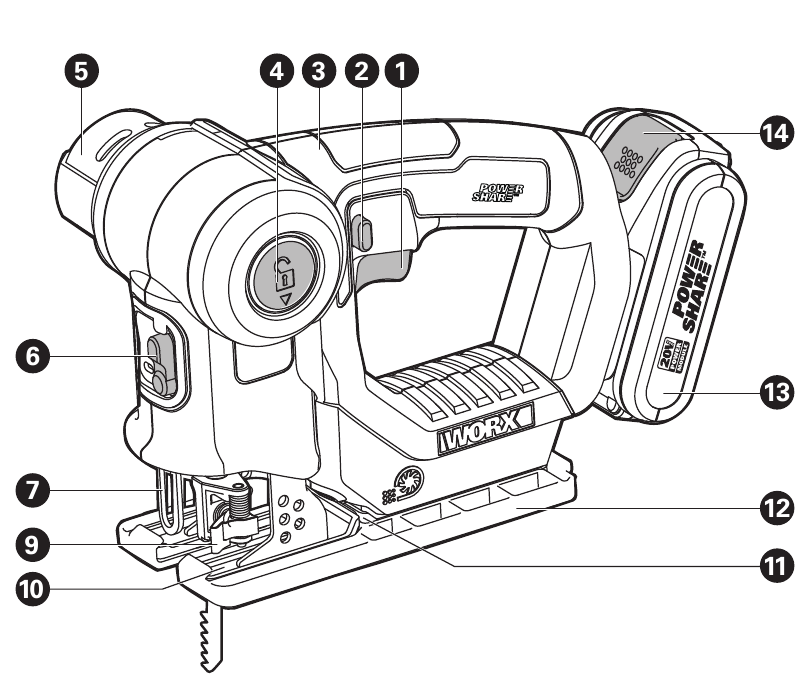

OVERZICHT

1. AAN/UIT-SCHAKELAAR
2. VERGRENDELKNOP
3. HANDGREEPGEBIEDEN
4. DRAAIPUNT-ONTGRENDELKNOP
5. MOTORAFDEKKING
6. PENDELFUNCTIEBEDIENING
7. BESCHERMVINGER
8. LED-WERKLICHT (ZIE AFBN. H)
9. MES-HOUDER
10. VOETPLAAT
11. GRONDPLAAT
12. BODEMPLAAT
13. ACCUPACK *
14. ACCUPACK-ONTGRENDELKNOP*

*Niet alle afgebeelde of beschreven accessoires zijn inbegrepen in de standaardlevering.

TECHNISCHE GEGEVENS

Zaagcapaciteit

** Spanning gemeten zonder belasting. De aanvankelijke accuspanning bereikt maximaal 20 volt. De nominale spanning is 18 volt.

ACCESSOIRES

Wij raden u aan uw accessoires te kopen in dezelfde winkel waar u het gereedschap hebt gekocht. Raadpleeg de accessoireverpakking voor meer informatie. Het winkelpersoneel kan u helpen en advies geven.

GEBRUIKSAANWIJZING

OPMERKING: Lees voor gebruik van het gereedschap de gebruiksaanwijzing zorgvuldig door.

BEOOGD GEBRUIK
De machine is 2 zagen in 1 gereedschap met reciprozaag- en decoupeerzaagfunctie, bedoeld voor het zagen van hout, kunststof, metaal en bouwmaterialen terwijl deze stevig op het werkstuk rust. Het is geschikt voor rechte en gebogen zaagsneden.

MONTAGE EN BEDIENING

ACTIE	FIGUUR
VOOR GEBRUIK

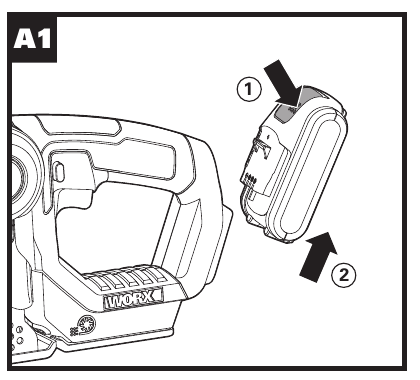

De accu verwijderen	Zie Afb. A1

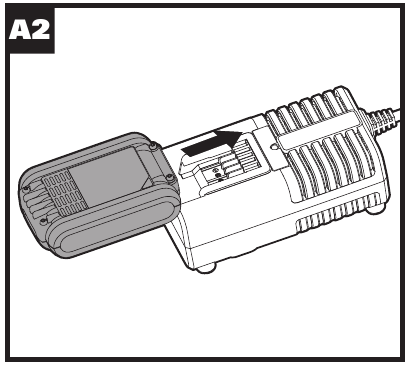

De accu opladen	Zie Afb. A2

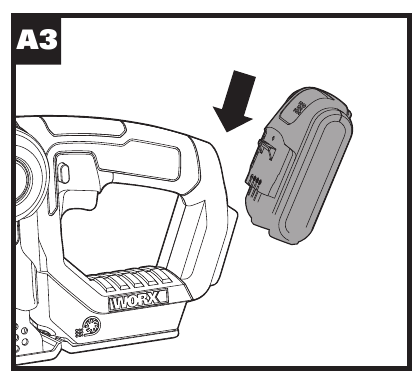

De accu plaatsen	Zie Afb. A3

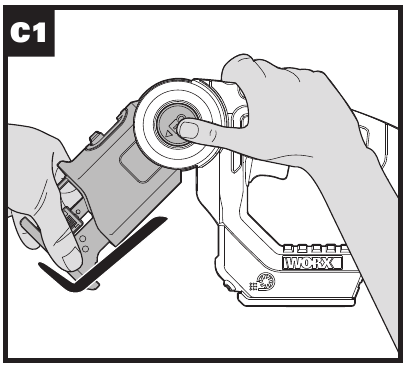

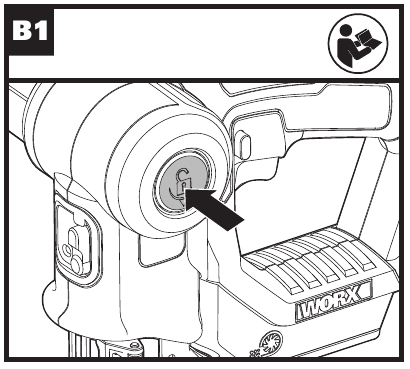

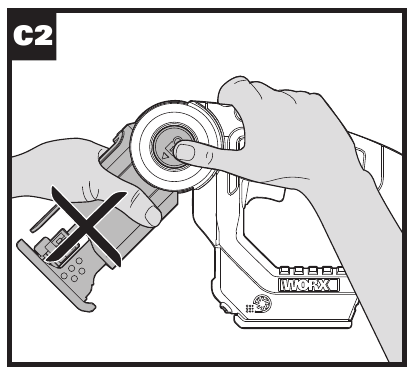

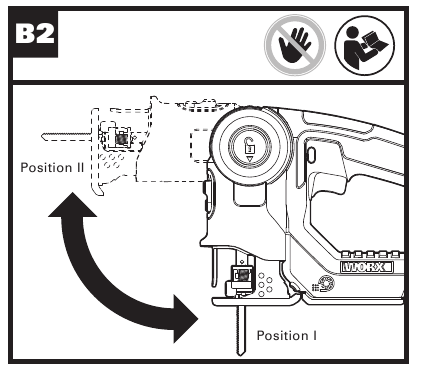

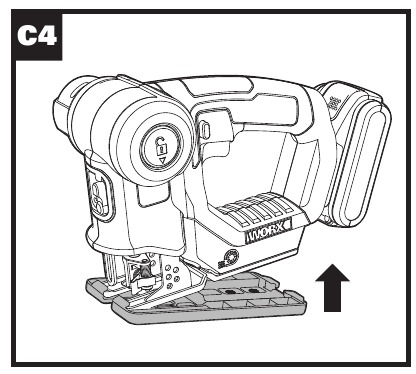

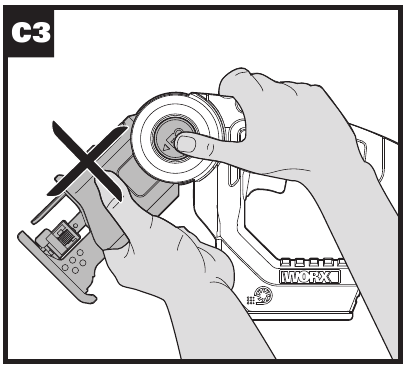

Aanpassing van de werkmodus Positie I werkte als een decoupeerzaag. Positie II werkte als een reciprozaag. OPMERKING: Selecteer het zaagblad dat het meest geschikt is voor de werkmodus voor betere zaagprestaties (speciaal reciprozaagblad niet inbegrepen). Om te voorkomen dat u bekneld raakt, houdt u uw handen uit de buurt van het scharnier bij het veranderen van positie. Om te voorkomen dat de machine per ongeluk wordt ingeschakeld, zorgt u ervoor dat u uw handen uit de buurt van de vergrendelknop houdt. Zorg er voor het gebruik voor dat de draaiontgrendelknop in de vergrendelde stand staat.	Zie Afb. B1-C4
MONTAGE

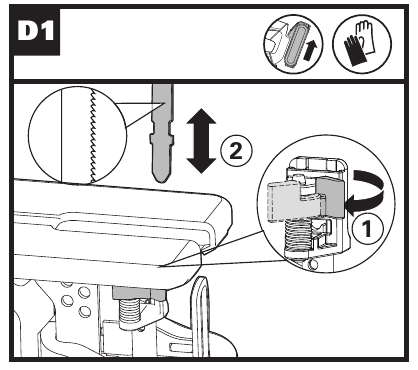

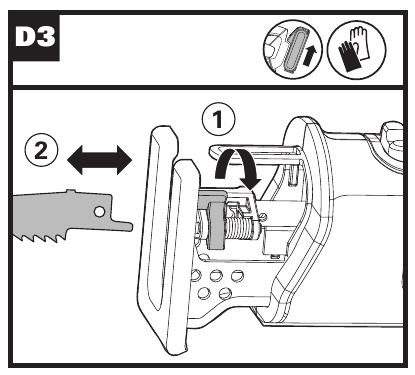

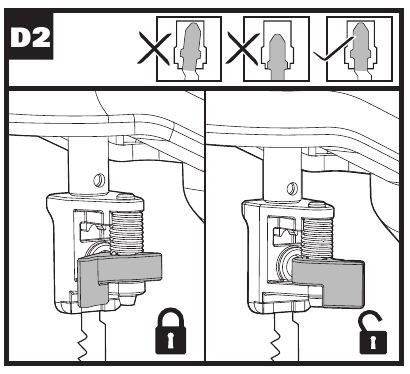

Het zaagblad vervangen Bij gebruik van de decoupeerzaagmodus wijzen de zaagblad tanden naar buiten, zoals weergegeven in Afb. D1; terwijl in de rep-zaagmodus de zaagblad tanden moeten wijzen zoals weergegeven in Afb. D3. Houd uw handen uit de buurt van de vergrendelknop om te voorkomen dat de schakelaar wordt geactiveerd voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert of installeert.	Zie Afb. D1-D3
BEDIENING
Brandgevaar. Raak de zaag niet onmiddellijk na gebruik aan. Contact met het zaagblad kan leiden tot persoonlijk letsel.

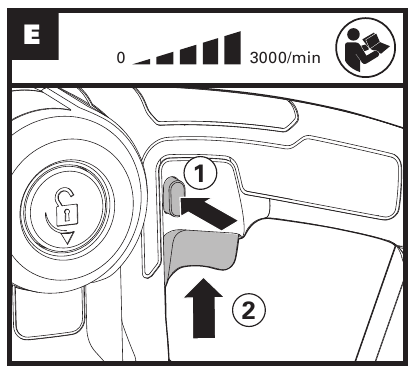

In- en uitschakelen OPMERKING: Om veiligheidsredenen kan de aan/uit-schakelaar van de machine niet worden vergrendeld; deze moet tijdens de hele bewerking ingedrukt blijven.	Zie Afb. E

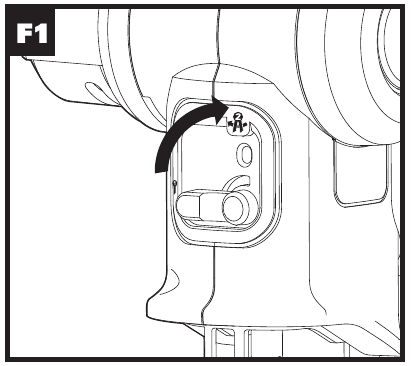

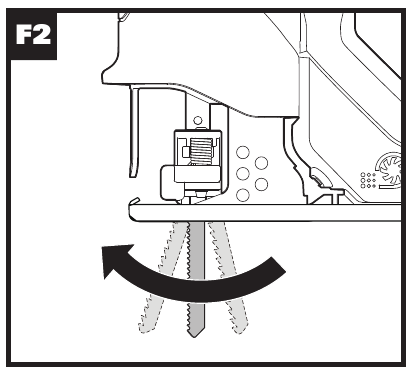

Pendelfunctie	Zie Afb. F1, F2

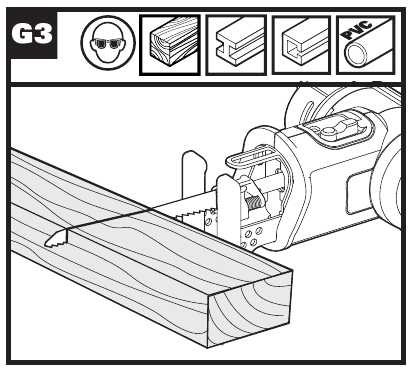

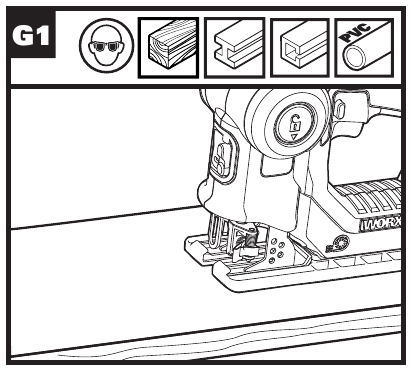

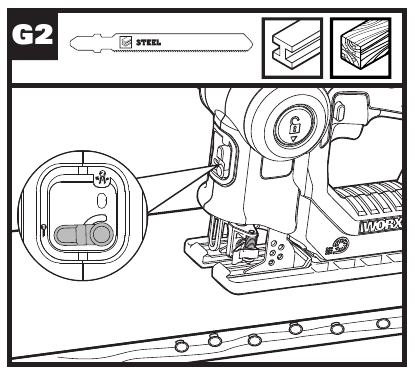

Snijden Houd nooit de draaikop vast tijdens het bedienen van de machine. Houd nooit de motorafdekking vast tijdens het bedienen van de machine. Gebruik altijd een zaagblad dat geschikt is voor het te zagen materiaal en de dikte ervan. Voordat u een type materiaal gaat snijden, moet u ervoor zorgen dat het stevig is verankerd of vastgeklemd om slippen te voorkomen. Als u het werk met de hand of tegen uw lichaam vasthoudt, is het onstabiel en kan dit leiden tot verlies van controle. Waar mogelijk moet de zaagvoetplaat stevig tegen het te snijden materiaal worden gehouden. Dit voorkomt dat de zaag springt of trilt en minimaliseert zaagblad breuk.	Zie Afb. G1 – G3

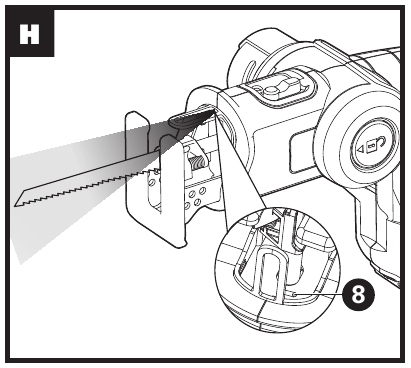

LED-werklamp	Zie Afb. H

WERKTIPS VOOR UW MULTIFUNCTIONELE ZAAG

Als uw elektrisch gereedschap te warm wordt, laat u het 2-3 minuten zonder belasting draaien om de motor af te koelen. Vermijd langdurig gebruik bij zeer lage snelheden.
Elke beweging van het materiaal kan de kwaliteit van de zaagsnede beïnvloeden. Het zaagblad snijdt bij de opgaande beweging en kan het bovenste oppervlak afsplinteren.
Zorg ervoor dat uw bovenste oppervlak een niet-zichtbaar oppervlak is wanneer uw werk klaar is.

ONDERHOUD

Uw elektrische gereedschap heeft geen extra smering of onderhoud nodig.
Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrische gereedschap.
Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrische gereedschap. Gebruik nooit water of chemische reinigingsmiddelen om uw elektrische gereedschap schoon te maken. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe kunt u vonken zien door de ventilatieopeningen. Dit is normaal en beschadigt uw elektrische gereedschap niet.

PROBLEEMOPLOSSING
