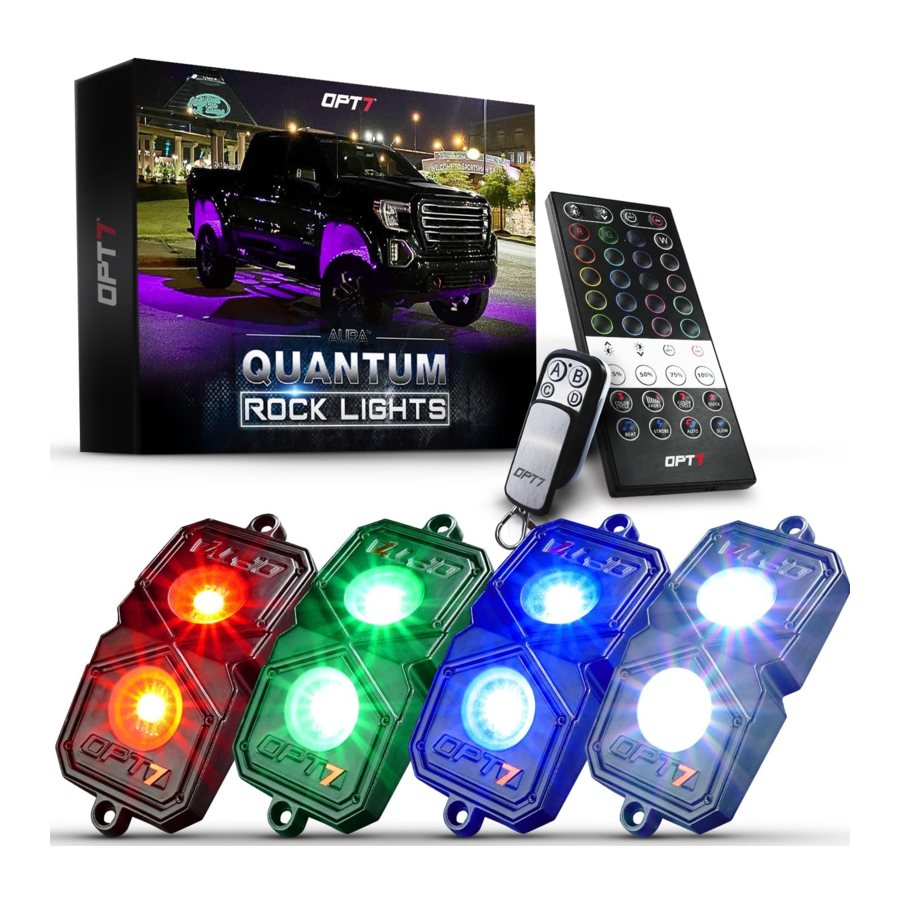

OPT7 QUANTUM ROCK LIGHTS Installatiehandleiding

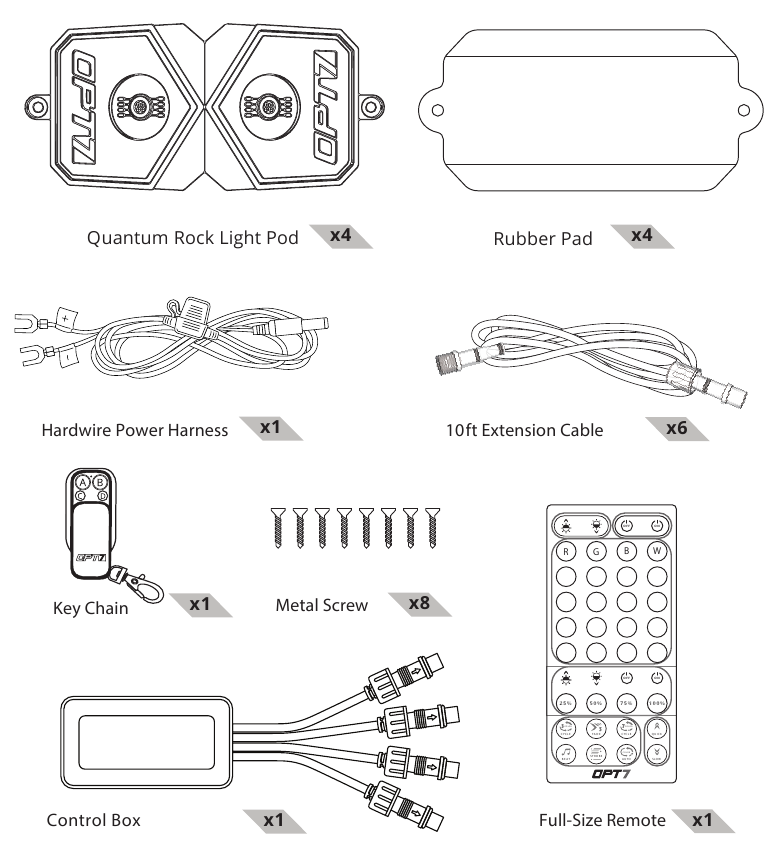

ONDERDELEN

WAAR TE INSTALLEREN

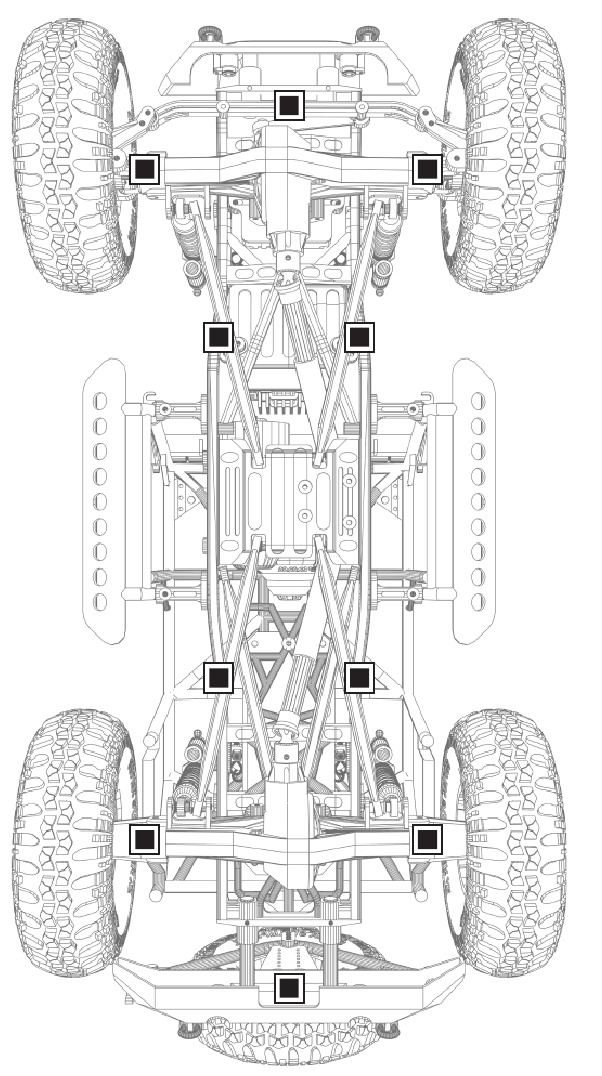

AANBEVOLEN LOCATIES VOOR ROCK LIGHT PODS

INSTALLATIESTAPPEN

BENODIGDE GEREEDSCHAPPEN

• ‧ 5/32-inch boor
• ‧ 7/64-inch boor
• ‧ Kruiskopschroevendraaier

1. Bepaal uw montageplaatsen voor elke Rock Light Pod en de bedieningskast. (Raadpleeg voor aanbevolen montageplaatsen)Vermijd hete oppervlakken en/of bewegende delen.
2. Gebruik een pen om de gaten te markeren waar u de Rock Light Pods wilt monteren. Boor vervolgens een gat van 5/32" voor de draadconnector om erdoorheen te voeren.
3. Boor een gat van 7/64" voor elk gemarkeerd gat.
4. Bevestig de Rock Light Pods met de meegeleverde schroeven. (Als u op een afgerond of oneffen oppervlak monteert, gebruik dan de optionele rubberen montagepads.)

   Rock Light Pods worden extreem heet tijdens gebruik - houd ze uit de buurt van voertuigonderdelen die beschadigd kunnen raken door blootstelling aan hoge temperaturen.
5. Sluit alle Rock Light Pod-draden aan op de connectoren van de bedieningskast. Bevestig door te draaien.
6. Sluit de rode lijn (+) van de voedingskabel aan op de positieve pool van de voertuigaccu.
7. Sluit de zwarte lijn (-) van de voedingskabel aan op de negatieve pool van de voertuigaccu of een ongeverfd gebied op het frame van uw voertuig.
8. Gebruik een zekeringkraan om de 12V-bedieningsdraad van de bedieningskast aan te sluiten op een stroombron die ALLEEN inschakelt wanneer de sleutel op ACC/ON wordt gedraaid of op een geschakelde zekeringpositie.

Enkele voorbeelden van deze stroombronnen zijn: radio, interieurverlichting of die welke in uw gebruikershandleiding of op het diagram van de zekeringkastdeksel als accessoire zijn gemarkeerd.
Als u zich niet op uw gemak voelt om dit soort werk zelf uit te voeren, aarzel dan niet om een professional te raadplegen voor hulp. Werken aan het elektrische systeem van een voertuig kan gevaarlijk zijn voor een ongeschoolde persoon. OPT7 is niet aansprakelijk voor schade of persoonlijk letsel tijdens de installatie van dit product. De installatiehandleiding wordt verstrekt als hulp om de installatietijd te verkorten.

	Aansluiten op meer dan 10 AMP zal de kit overbelasten en vroegtijdig falen veroorzaken, zorg ervoor dat het 10 AMP of minder is!!
	Zorg ervoor dat de LED-balken of strips/bedieningskast/bedrading allemaal zijn gemonteerd in gebieden waar ze niet hoger zullen worden dan 85℃ of 185℉.

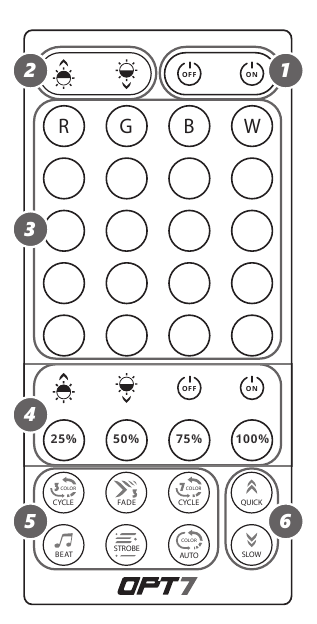

AFSTANDSBEDIENING

1. AAN & UIT
   • Alleen "RGB"-licht bedienen
2. Dimmer +/-
   • Helderheidsinstelling: 50 niveaus
3. Kleurkiezer
   • 20 verschillende effen modi
4. Onafhankelijke bediening van wit licht
   AAN & UIT
   Dimmer +/-
   • Helderheidsinstelling: 50 niveaus
     Standaard helderheid
   • Helderheidsinstelling: 4 niveaus
5. Stijlmodus
   3-kleurencyclus
   • Standaard 3 kleurvariaties (willekeurig)
   • Ondersteunt helderheids- en snelheidsaanpassing
     3 Fade
   • Standaard 3 kleurvariaties (willekeurig)
   • Ondersteunt snelheidsaanpassing
     7-kleurencyclus
   • Standaard 7 kleurvariaties (willekeurig)
   • Ondersteunt helderheids- en snelheidsaanpassing
     Beat/SoundSYNC
   • Standaard 20 kleurvariaties (willekeurig)
   • Ondersteunt helderheidsaanpassing
     Stroboscoop
   • Standaard 20 kleurvariaties (willekeurig)
   • Ondersteunt helderheids- en snelheidsaanpassing
     AUTO
   • Speel alle dynamische stijlmodi af
6. Snel/Langzaam
   • Snelheidsinstelling: 10 niveaus

SPECIFICATIES

Wattage: 8W per pod
Ampèreverbruik: 8A
8 LED's: Quad-Core CREE
Helderheid: 1.600 lumen per pod
Voltage: 12V
Weerstand: IP68 waterbestendig (alleen pod)
Bedrijfstemperatuur: -20°-150°F
